金属磁粉芯电阻率测试

1实验“测定金属电阻率”的方法、步骤和技巧山东省沂源一中（256100）任会常材料的电阻率是材料的一种电学特性。

由电阻定律公式 R =ρL /S 知，电阻率ρ=RS/L 。

因此，要测定金属的电阻率，只须选择这种金属材料制成的导线，用刻度尺测出金属导线连入电路部分的长度L ，用螺旋测微器测出金属导线的直径d ，用“伏安法”测出金属导线的电阻R ，即可求得金属的电阻率ρ。

一、实验方法1、实验器材①金属丝 ②螺旋测微器（千分尺）③刻度尺 ④电流表 ⑤电压表 ⑥学生电源 ⑦滑动变阻器 ⑧单刀开关 ⑨导线若干。

【点拨】被测金属丝要选用电阻率大的材料，如铁铬铝合金、镍铬合金等或300W 电炉丝经细心理直后代用，直径0.4mm 左右，电阻5~10Ω之间为宜，在此前提下，电源若选3V 直流电源，安培表应选0~0.6A 量程，伏特表应选0~3V 档，滑动变阻器选0~20Ω。

2．实验方法（1）金属丝横截面积的测定：在金属丝上选择没有形变的点，用螺旋测微器在不同的方位上测金属丝的直径三次。

【点拨】测金属丝的直径时，每测一次转45°，如果金属丝上有漆，则要用火烧去漆，轻轻抹去灰后再测量。

切忌把金属丝放在高温炉中长时间的烧，也不要用小刀刮漆，以避免丝径变小或不均匀）。

求出该点的金属丝直径d ，在不同的点再测出金属丝的直径，求得金属丝直径的平均值后，计算出金属丝的横截面积。

（2）用刻度尺测出金属丝的长度。

（3）金属丝电阻的测定：按图1连接电路。

金属丝R 一定从它的端点接入电路。

滑动变阻器R 0先调至阻值最大的位置，闭合开关，根据电阻丝的额定电流和电流表、电压表的指针位置，适当调节变阻器的阻值大小，使电流表和电压表指针在刻度盘的1/3－2/3的区间。

改变电压几次，读出几组U 、I 值，由欧姆定律R ＝U /I 算出金属丝的电阻R ，再由公式ρ=RS/L 求得金属的电阻率。

二、实验步骤1．用螺旋测微器三次测量导线不同位置的直径取平均值D ，求出其横截面积S =πD 2/4.2．将金属丝两端固定在接线柱上悬空挂直，用毫米刻度米尺测量接入电路的金属丝长度L ，测三次，求出平均值L 。

金属材料电阻率测试标准稿子一：嘿，亲爱的小伙伴们！今天咱们来聊聊金属材料电阻率测试标准这个有趣的话题。

你知道吗，这电阻率测试标准就像是给金属材料做的一场“体检”。

为啥要做这个“体检”呢？因为它能告诉我们这金属材料到底好不好，能不能用在合适的地方。

比如说，要是一种金属材料电阻率太高啦，那电流通过它的时候可就费劲喽，说不定还会发热、出问题。

所以啊，这测试标准就是来把关的，确保咱们用到的金属材料都乖乖听话。

那这标准具体是啥呢？其实就是一系列的规定和方法。

就好像是一套严格的“考试规则”，告诉咱们怎么去测量，用啥工具，测多准才行。

而且哦，不同的金属材料可能还有不同的测试标准呢。

有的要求更精细，有的稍微宽松点。

这都是根据它们的用途和重要性来决定的。

比如说，用在航天领域的金属材料，那测试标准肯定超级严格，一点儿都不能马虎。

但要是普通家用的一些小玩意儿，可能标准就没那么高啦。

呢，金属材料电阻率测试标准可重要啦，它能保证咱们的东西好用、安全！稿子二：嗨呀！今天来和大家唠唠金属材料电阻率测试标准。

先来说说这电阻率是啥，其实就像是金属材料的“电阻性格”。

有的金属材料电阻率小，电流在它里面跑起来就轻松愉快；有的电阻率大，电流就得费好大劲儿。

那为啥要有测试标准呢？这就好比我们玩游戏得有规则，不然就乱套啦。

这标准就是让我们能公平、准确地知道每种金属材料的电阻率到底是多少。

测试的时候，可不是随便测测就行的。

得用专门的仪器，就像医生用的专业工具一样。

而且操作得小心仔细，不然得出的结果可就不准啦。

不同类型的金属材料，测试标准也不太一样哟。

比如说铜和铝，它们的测试方法和要求可能就有差别。

这标准也不是一成不变的哦，随着技术的进步和需求的变化，也会不断更新改进。

就像我们的手机系统要升级一样，让测试更准确、更科学。

要是不按照标准来测试，那可就麻烦大啦。

可能会导致用错材料，造成损失。

所以啊，大家都得好好遵守这个标准。

好啦，今天关于金属材料电阻率测试标准就聊到这儿，希望大家都能明白它的重要性哟！。

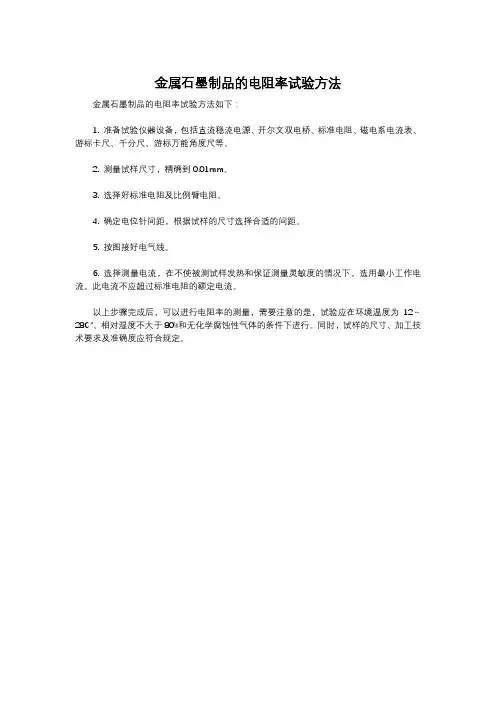

金属石墨制品的电阻率试验方法
金属石墨制品的电阻率试验方法如下：
1. 准备试验仪器设备，包括直流稳流电源、开尔文双电桥、标准电阻、磁电系电流表、游标卡尺、千分尺、游标万能角度尺等。

2. 测量试样尺寸，精确到0.01mm。

3. 选择好标准电阻及比例臂电阻。

4. 确定电位针间距，根据试样的尺寸选择合适的间距。

5. 按图接好电气线。

6. 选择测量电流，在不使被测试样发热和保证测量灵敏度的情况下，选用最小工作电流。

此电流不应超过标准电阻的额定电流。

以上步骤完成后，可以进行电阻率的测量，需要注意的是，试验应在环境温度为12～28℃、相对湿度不大于80%和无化学腐蚀性气体的条件下进行。

同时，试样的尺寸、加工技术要求及准确度应符合规定。

测定金属的电阻率什么是电阻率电阻率是材料单位长度内电阻的比值，通常用 Greek 字母ρ （rho）表示。

电阻率是决定材料导电能力的重要参数之一。

一般来说，导体的电阻率比较小，绝缘体的电阻率比较大。

因此，金属往往是非常好的导体，它们具有较低的电阻率。

测定电阻率的方法桥式方法测量金属电阻率最常用的方法之一是桥式法。

桥式法的原理是在平衡状态下，电桥两端电势相等，这时桥路中相反方向的电动势与阻值之积相等。

桥式法需要用到一个电桥电路，电桥电路包括四个电阻器，其中一个被测量的金属电阻器，一个已知电阻的标准电阻器，另外两个电阻器用于调节桥路的平衡状态。

桥路平衡时，被测量的金属电阻器的电阻值就可以通过已知电阻值和桥路偏差计算得出。

粘着法测量电阻率的另一种方法是粘着法。

这种方法主要用于薄膜电阻率的测量，比如金属薄膜的电阻率。

粘着法的原理是通过测量在一定长度和厚度下金属膜的电阻值得出金属膜的电阻率。

在实际操作中，需要将已知宽度和长度的金属薄膜沉积在绝缘基底上，并通过测量薄膜所占的面积和所提供的电阻值来计算薄膜的电阻率。

这种方法精度较高，误差小，适用于一些高精度要求的场合。

联合法联合法是测定金属电阻率的第三种方法。

类似于桥式法，联合法同样需要使用一组标准电阻及一个保持器，但它不需要取下被测件和标准电阻，只需改变保持器的接点位置，就可以在不同阻值下得到相应的电流。

联合法的优点是避免了取下被测件和标准电阻的操作，减少了可能产生的误差。

但需要使用更加复杂的电路结构，增加了电路的设计难度。

通过三种方法的比较可以看出，每种方法都有其各自的适用范围和优点。

选择哪种方法需要根据实际需要和条件来决定。

无论哪种方法，在进行实验之前都需要进行实验设计及计算。

在实验中需要注意精度控制、数据记录及处理，以保证得到准确可靠的结果。

金属电阻率的实验观察与分析金属电阻率是描述金属材料导电能力的重要物理量，也是衡量金属导电性能好坏的指标之一。

在研究金属材料的导电性质时，进行实验观察与分析可以更加直观地了解金属电阻率的变化规律。

一、实验目的探究不同金属材料的电阻率变化规律，分析影响电阻率的因素。

二、实验材料与设备1. 金属丝：铜丝、铁丝、铬丝、锡丝等。

2. 电流表、电压表、导线等电路组件。

3. 实验箱、电源等实验设备。

三、实验步骤1. 将实验箱连接到电源上，接通电路。

2. 选择一根金属丝作为实验材料。

首先测量金属丝的长度、直径等参数，并计算金属丝的横截面积。

3. 将金属丝导线依次连接到电路上，并将电流表、电压表连接在电路中适当位置。

4. 调节电源电压，记录电流表读数、电压表读数，并计算相应的电阻值。

5. 更换不同材质、不同长度、不同直径的金属丝，重复步骤3-4，记录实验数据。

四、实验结果与分析通过实验观察，我们可以获得一系列的电阻值数据。

然后，我们可以根据这些数据计算出每根金属丝的电阻率。

通过对实验数据的观察和分析，我们可以得出以下结论：1. 随着金属丝长度的增加，电阻值也会增加。

这是因为金属丝长度的增加会增加电流通过金属丝的阻力，从而导致电阻值的增加。

2. 随着金属丝直径的增加，电阻值会减小。

这是因为金属丝直径的增加会减小电流通过金属丝的阻力，从而导致电阻值的减小。

3. 不同金属丝的电阻值会有所差异。

这是因为不同金属材料的电子流动性能不同，电子流动的阻力也不同，从而导致了电阻值的差异。

4. 不同金属丝的电阻率也会有所差异。

电阻率是一个描述金属材料导电能力的物理量，它与金属丝的导电性能有关。

电阻率高低反映了金属丝导电的优劣程度，电阻率越小，导电能力越强。

五、实验误差与改进在实验过程中，可能会存在测量误差和实验操作误差。

为了减小误差，我们可以采取以下措施：1. 在测量金属丝长度和直径时，使用较为准确的测量工具，如游标卡尺等。

并进行多次测量取平均值，以减小误差的影响。

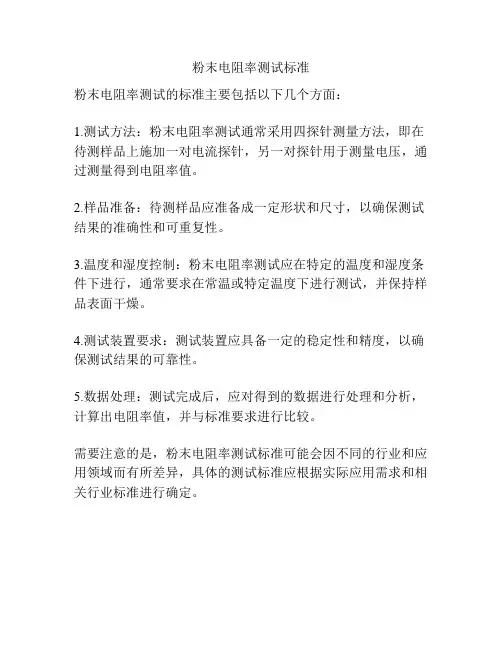

粉末电阻率测试标准
粉末电阻率测试的标准主要包括以下几个方面：
1.测试方法：粉末电阻率测试通常采用四探针测量方法，即在待测样品上施加一对电流探针，另一对探针用于测量电压，通过测量得到电阻率值。

2.样品准备：待测样品应准备成一定形状和尺寸，以确保测试结果的准确性和可重复性。

3.温度和湿度控制：粉末电阻率测试应在特定的温度和湿度条件下进行，通常要求在常温或特定温度下进行测试，并保持样品表面干燥。

4.测试装置要求：测试装置应具备一定的稳定性和精度，以确保测试结果的可靠性。

5.数据处理：测试完成后，应对得到的数据进行处理和分析，计算出电阻率值，并与标准要求进行比较。

需要注意的是，粉末电阻率测试标准可能会因不同的行业和应用领域而有所差异，具体的测试标准应根据实际应用需求和相关行业标准进行确定。

粉末电阻率测试方法嘿，朋友们！今天咱就来讲讲粉末电阻率测试方法，这可真是个有趣又重要的事儿呢！你想想看，那些小小的粉末，它们可藏着大秘密呢！要搞清楚它们的电阻率，就像是要揭开它们神秘的面纱。

首先呢，咱得准备好测试的家伙什儿。

就好比战士上战场得有趁手的兵器一样，咱这测试也得有精确的仪器设备呀。

这些仪器就像是我们的眼睛和手，能帮我们捕捉到粉末电阻率的各种信息。

然后呢，把粉末整得匀匀的，可不能有大疙瘩小疙瘩的。

这就像做饭一样，材料得处理好，不然做出来的菜能好吃吗？把粉末铺平了，让它舒舒服服地躺在那儿。

接下来就是关键步骤啦！通上电，让电流在粉末里欢快地跑起来。

这电流就像是个好奇的小孩子，在粉末里东钻西窜，探索着每一个角落。

我们呢，就通过仪器观察它的行踪，看看它遇到的阻力有多大，这阻力可就是电阻率啦！哎呀，这过程是不是挺有意思的？就好像我们在和粉末玩一个捉迷藏的游戏，只不过我们是通过科学的方法来找它藏起来的电阻率。

你说这粉末电阻率测试重要不？那当然重要啦！它能告诉我们粉末的导电性能咋样，这在好多领域都大有用处呢！比如说在电子行业，要是粉末电阻率不合适，那做出来的东西可能就不好使啦！就像一辆车，零件不合适能跑得顺溜吗？所以啊，大家可别小瞧了这粉末电阻率测试。

它虽然看起来不起眼，但作用可大着呢！就像我们身边那些默默付出的人，平时可能不显眼，但关键时刻却能发挥大作用。

咱再回过头来想想，这测试过程是不是也挺神奇的？从一堆小小的粉末里，就能找出那么重要的信息。

这就像从一堆沙子里找出金子一样，需要我们细心、耐心，还得有那么点小技巧。

总之呢，粉末电阻率测试是个很有意思也很有意义的事儿。

大家要是有机会，一定要亲自试试，感受一下科学的魅力！相信我，你会被它深深吸引的！。

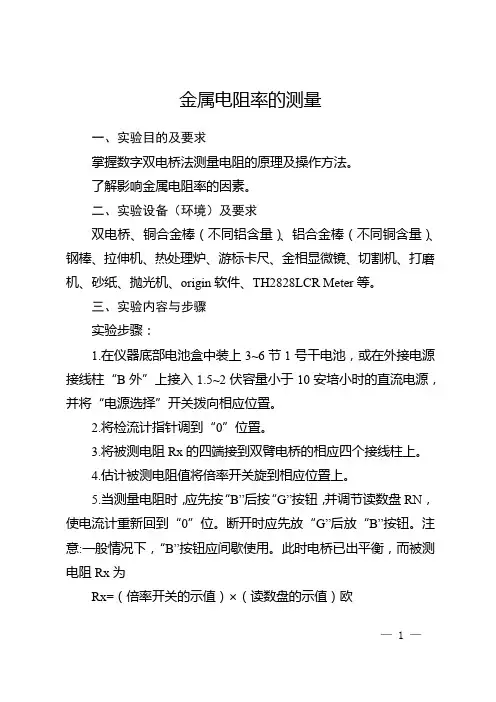

金属电阻率的测量一、实验目的及要求掌握数字双电桥法测量电阻的原理及操作方法。

了解影响金属电阻率的因素。

二、实验设备（环境）及要求双电桥、铜合金棒（不同铝含量）、铝合金棒（不同铜含量）、钢棒、拉伸机、热处理炉、游标卡尺、金相显微镜、切割机、打磨机、砂纸、抛光机、origin软件、TH2828LCR Meter等。

三、实验内容与步骤实验步骤：1.在仪器底部电池盒中装上3~6节1号干电池，或在外接电源接线柱“B外”上接入1.5~2伏容量小于10安培小时的直流电源，并将“电源选择”开关拨向相应位置。

2.将检流计指针调到“0”位置。

3.将被测电阻Rx的四端接到双臂电桥的相应四个接线柱上。

4.估计被测电阻值将倍率开关旋到相应位置上。

5.当测量电阻时，应先按“B”后按“G”按钮，并调节读数盘RN，使电流计重新回到“0”位。

断开时应先放“G”后放“B”按钮。

注意:一般情况下，“B”按钮应间歇使用。

此时电桥已出平衡，而被测电阻Rx为Rx=（倍率开关的示值）×（读数盘的示值）欧— 1 —6.使用完毕，应把倍率开关旋到“G短路”位置上。

实验内容：1.试样：①淬火钢棒、淬火后再经不同温度回火的钢棒、退火再结晶的钢棒②不同拉伸变形量的铜合金棒和钢棒③铝含量不同的铜合金棒④铜含量不同的铝合金棒⑤将上述铝含量不同的铜合金棒在温度T1、T2、T3……下加热、保温、待组织均匀后淬火处理⑥将上述铜含量不同的铝合金棒在温度T1、T2、T3……下加热、保温、待组织均匀后淬火处理2.方法：①分组，每组测出上述部分试样的结构，之后再综合实验结果。

②每组按仪器使用方法测量试样的电阻值和尺寸，每个试样的电阻重复测三次；③记录实验数据，计算电阻率，取平均值；— 2 —④绘出变形量-电阻率曲线；⑤固溶体溶解度曲线的绘制（铜合金或铝合金）：绘出成分-温度曲线，取各个温度下由曲线到直线的拐折的成分（下称成分）；绘出成分-温度曲线，即固溶体的溶解度曲线，如图6所示。

粉末电阻率测试操作流程英文回答：Powder resistivity testing is a common practice in the field of materials science and engineering. It is used to measure the electrical resistance of powders, which is an important parameter for understanding their conductivity and overall electrical properties. In this response, I will outline the general procedure for conducting a powder resistivity test.Firstly, it is important to prepare the necessary equipment and materials. This typically includes a resistivity meter, a sample holder or container, and the powder sample itself. The resistivity meter is used to measure the resistance of the powder, while the sample holder or container provides a controlled environment for the test.Next, the powder sample needs to be prepared and placedin the sample holder. This can involve various techniques depending on the nature of the powder. For example, if the powder is cohesive and forms clumps, it may need to be gently sieved or dispersed before being placed in the holder. It is important to ensure that the powder is evenly distributed within the holder to obtain accurate results.Once the sample is prepared, it is time to perform the resistivity test. The sample holder is connected to the resistivity meter, and the appropriate settings are selected on the meter. This may include specifying the measurement units (e.g., ohms) and the desired measurement range. The meter is then activated, and the resistance of the powder sample is recorded.During the test, it is important to maintain a stable and controlled environment to minimize external factorsthat may affect the results. This can include controlling the temperature and humidity levels in the testing area, as well as minimizing any vibrations or electromagnetic interference.After the resistivity measurement is complete, the data is typically recorded and analyzed. This may involve comparing the resistivity values to known standards or reference materials, as well as conducting statistical analysis to assess the reliability of the results. The data can also be used to evaluate the electrical properties of the powder sample and make informed decisions regarding its application or processing.In conclusion, the process of conducting a powder resistivity test involves preparing the equipment and sample, performing the measurement, and analyzing the data. It is important to follow proper procedures and maintain a controlled environment to obtain accurate and reliable results.中文回答：粉末电阻率测试是材料科学和工程领域常见的实验方法。

金属电阻率的测量一、实验目的：测量金属的电阻率二、实验原理；由电阻定律R=ρL/S得ρ=RS/L，测出金属导线长度L，横截面积S(由导线直径d算出)，再用伏安法测出金属丝的电阻R，就可以算出导线的电阻率ρ。

三、本实验用到的仪器有:待测金属电阻丝、学生电源、安培表、伏特表、滑动变阻器、刻度尺、螺旋测微器、导线和电键等。

四、实验原理图：五、连接电路图：六、实验步骤：1、导线直径和长度的测量（刻度尺的使用和螺旋测微器的使用）（1）测直径时，可以在导线上选三处，在每一处两个相互垂直的方向分别测量一次，共得六个数据，取平均值为导线直径。

（2）导线长度测量要注意测导线接入电路的有效长度。

（3）若实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图所示，则金属丝长度的测量值为l=__________cm，金属丝直径的测量值为d=__________mm.2、将实验仪器按“第五步”的电路连接好，改变滑动变阻器滑动触头的位置，读出几组U、I，填入“第七步”的表格中。

3、求出电阻丝电阻R的值，和电阻率p；4、分析误差来源七、实验数据记录表格的设计八、误差分析误差主要来源：直径测量；长度的测量；测量电路中电流表及电压表对电阻测量的影响，通电电流大小、时间长短，致使电阻丝发热，电阻率随之变化。

由于实验采用电流表外接法，所以R测<R真，由ρ=RS/L，所以ρ<ρ真。

九、在“测定金属的电阻率”的实验中，需要用刻度尺测出被测金属丝的长度l，用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻R.（1）请写出测金属丝电阻率的表达式：ρ=______________.（用上述测量的字母表示）（2）实验时，先用螺旋测微器在金属丝三个不同的位置测直径，如图乙所示是某次测量时的情况，读数为mm。

乙螺旋测微器的练习1、如图千分尺的读数应是___________mm．2、如图2所示，螺旋测微器测量小球的直径时的示数，这个小球的直径应是_________mm.3、用零点准确的螺旋测微器测量一金属球的直径，如图3所示。

ncm粉末电阻率测试方法NCM粉末是一种重要的电池材料，用于制造锂离子电池。

为了确保电池的性能和安全性，需要对NCM粉末的电阻率进行测试。

本文将介绍NCM粉末电阻率测试的方法和步骤。

在进行NCM粉末电阻率测试之前，我们需要准备一些实验设备和材料。

首先是电阻率测试仪，其用于测量样品的电阻率。

另外，我们还需要一些NCM粉末样品，这些样品应该具有一定的代表性，以确保测试结果的准确性。

我们需要将NCM粉末样品装填到电阻率测试仪的测试腔室中。

在装填样品之前，我们需要将测试腔室进行清洁，并确保样品没有杂质。

接下来，我们需要将测试腔室密封，以避免外界因素对测试结果的影响。

在进行电阻率测试之前，我们需要调整测试仪的一些参数。

首先是测试温度，这是一个重要的参数，因为温度会影响样品的电阻率。

我们需要根据实际情况选择合适的测试温度。

其次是测试电流，这是测试仪向样品施加的电流。

我们需要根据样品的特性选择合适的测试电流。

当参数设置完成后，我们可以开始进行电阻率测试了。

测试仪会自动施加电流，并测量样品的电阻。

通过测量样品的电阻和已知的几何尺寸，我们可以计算出样品的电阻率。

这个过程通常是自动完成的，测试仪会将测试结果显示在屏幕上。

在测试过程中，我们需要注意一些问题。

首先是样品的制备，样品的制备过程应该遵循一定的标准和规范，以确保样品的质量和一致性。

其次是测试参数的选择，参数的选择应该根据实际情况进行优化，以获得准确的测试结果。

最后是测试结果的分析和解释，我们需要根据测试结果来评估样品的性能和品质。

总结一下，NCM粉末电阻率测试是评估电池材料性能的重要手段。

通过合适的测试方法和步骤，我们可以获得准确的测试结果，并评估样品的性能和品质。

这对于提高电池的性能和安全性具有重要意义。

希望本文对于理解和应用NCM粉末电阻率测试方法有所帮助。

实验测量金属的电阻率一、基本原理与操作器材及电路操作要领(1)测量直径：一定要选三个不同部位进行测量，求其平均值。

(2)测量有效长度：测量待测导线接入电路的两个端点之间的长度，测量时应将导线拉直，反复测量三次，求其平均值。

(3)连接电路：电流表采用外接法，滑动变阻器用限流式接法。

(4)滑片位置：闭合开关S之前，一定要使滑动变阻器的滑片处于有效电阻值最大的位置。

(5)控制电流：在用伏安法测电阻时，通过待测导线的电流I不宜过大(电流表用0～0.6 A 量程)，通电时间不宜过长，以免金属导线的温度明显升高，造成其电阻率在实验过程中逐渐增大。

1.在求R x的平均值时可用两种方法(1)用R x＝UI分别算出各次的数值，再取平均值。

(2)用U－I图线的斜率求出。

2.计算电阻率将记录的数据R x、l、d的值代入电阻率计算式ρ＝R x Sl＝πd2U4lI。

误差分析(1)金属丝的横截面积是利用直径计算而得，直径的测量是产生误差的主要来源之一。

(2)采用伏安法测量金属丝的电阻时，由于采用的是电流表外接法，测量值小于真实值，使电阻率的测量值偏小。

(3)金属丝的长度测量、电流表和电压表的读数等会带来偶然误差。

(4)由于金属丝通电后发热升温，会使金属丝的电阻率变大，造成测量误差。

教材原型实验【例1】某实验小组尝试测量一段电阻丝的电阻率。

可供选择的器材有：A.电池组E(电动势为3 V，内阻约5 Ω)；B.电压表V(量程为0～3 V，内阻约15 kΩ)；C.电阻箱R(0～999.9 Ω)；D.开关、导线若干。

图1完成下列填空：(1)把电阻丝拉直后用螺旋测微器测量电阻丝的直径，测量结果如图1甲所示，其读数为d＝________mm。

(2)将电阻丝两端固定在有刻度尺的接线板两端的接线柱上，在被固定的电阻丝上夹一个与接线柱c相连的小金属夹P。

实验要求将a、c端接入电路，且将小金属夹P右移、电阻箱的阻值减小时，接入电路的电压表读数保持不变，如图乙所示，请用笔画线代替导线在图丙中完成电路的连接。
