辊压机工艺

辊压机工艺流程
《辊压机工艺流程》
辊压机是一种用于加工金属、塑料和其他材料的机械设备，其工艺流程包括了多个步骤。

下面将介绍一下辊压机的工艺流程。

1. 原料准备：首先需要准备好需要加工的原料，这些原料可以是金属板、塑料片或者其他形状的材料。

2. 设定参数：根据加工材料的性质和加工要求，对辊压机进行参数设置。

这些参数包括辊压机的压力、速度和温度等。

通过合理设置参数可以确保加工过程的稳定和加工成品的质量。

3. 加工操作：将准备好的原料送入辊压机的加工区域，通过辊压机上的辊片对原料进行加工变形，最终形成所需的产品。

在加工过程中需要特别注意安全问题，并根据加工情况及时进行调整。

4. 检测质量：加工完成后需要对产品进行质量检测，包括外观、尺寸和材料的性能等。

通过检测可以及时发现问题并进行修正，确保产品达到要求的质量标准。

5. 包装出库：经过质检合格的产品进行包装，然后出库交付给客户或者进行下一道工序的加工。

以上便是辊压机的工艺流程，每一步都需要注意细节和质量，才能保证最终产品的质量和客户满意度。

辊压机生料终粉末的工艺流程辊压机是一种常用的设备，用于将生料（即矿石、矿粉等原料）加工成终粉末。

辊压机工艺流程经过多个步骤，包括原料破碎、磨矿、烧结等，下面将详细介绍辊压机生料终粉末的工艺流程。

第一步：原料破碎辊压机生料终粉末的第一步是原料破碎。

原料经过采矿和运输后，需要经过破碎设备将其破碎成适当的颗粒大小。

常用的破碎设备有颚式破碎机、反击式破碎机等。

通过破碎，原料的颗粒大小能够满足后续工艺的要求。

第二步：磨矿破碎后的原料进入磨矿系统。

磨矿是将原料粉碎成细粉末的过程。

常用的磨矿设备是辊压机和球磨机。

辊压机通过辊子的旋转和挤压作用，将原料压碎成细粉末。

磨矿的目的是提高原料的细度，增加其活性和可烧性。

第三步：混合磨矿后的细粉末需要进行混合，以确保原料的均匀性。

混合的目的是将不同种类的原料按一定比例混合，使其成为均匀的配料。

常用的混合设备有混合机、搅拌机等。

在混合过程中，可以根据需要添加一些辅助材料，如矿物质掺合料、燃料等，以提高终粉末的性能。

第四步：烧结混合后的原料进入烧结系统。

烧结是将原料在高温下进行热处理，使其发生化学反应，形成熟料。

烧结的目的是将混合后的原料烧结成熟料，使其具有一定的强度和稳定性。

烧结过程中，原料逐渐变热，水分逐渐蒸发，化学反应逐渐发生，最终形成熟料。

第五步：研磨烧结后的熟料需要进行研磨，使其成为终粉末。

常用的研磨设备有辊压机、球磨机等。

研磨的目的是进一步提高终粉末的细度，增加其活性和可用性。

研磨过程中，辊压机通过辊子的旋转和挤压作用，将熟料研磨成终粉末。

第六步：包装研磨后的终粉末需要进行包装，以便储存和运输。

常用的包装方式有袋装和散装两种。

袋装是将终粉末装入袋子中，并进行封口和标识，以保持其干燥和防止污染。

散装是将终粉末直接装入车辆或容器中，以便直接运输和使用。

以上就是辊压机生料终粉末的工艺流程。

通过原料破碎、磨矿、混合、烧结、研磨和包装等多个步骤，将生料加工成终粉末。

这一工艺流程能够保证终粉末的质量和性能，满足不同工业领域的需求。

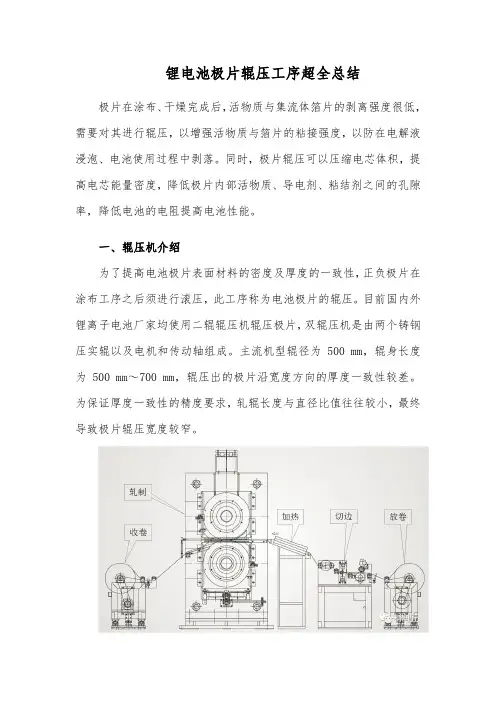

锂电池极片辊压工序超全总结极片在涂布、干燥完成后，活物质与集流体箔片的剥离强度很低，需要对其进行辊压，以增强活物质与箔片的粘接强度，以防在电解液浸泡、电池使用过程中剥落。

同时，极片辊压可以压缩电芯体积，提高电芯能量密度，降低极片内部活物质、导电剂、粘结剂之间的孔隙率，降低电池的电阻提高电池性能。

一、辊压机介绍为了提高电池极片表面材料的密度及厚度的一致性，正负极片在涂布工序之后须进行滚压，此工序称为电池极片的辊压。

目前国内外锂离子电池厂家均使用二辊辊压机辊压极片，双辊压机是由两个铸钢压实辊以及电机和传动轴组成。

主流机型辊径为500 mm，辊身长度为500 mm～700 mm，辊压出的极片沿宽度方向的厚度一致性较差。

为保证厚度一致性的精度要求，轧辊长度与直径比值往往较小，最终导致极片辊压宽度较窄。

图1 极片轧制生产线示意图而在铜箔、铝箔等箔材制造领域，箔材绝大多数由四辊辊压机辊压制造，表面精度能达到几微米的同时，辊压宽度能达到1 m 以上。

但是当前还没有四辊辊压机在极片辊压中应用的先例？（图2 左：二辊辊压机辊系布置示意图右：四辊辊压机辊系布置示意图完整的辊压过程是将涂布完成的极片，固定于放卷机构后，将极片正确穿过双辊间隙，并连接收卷系统。

开启辊压模式后，电机带动上下辊同时转动，收卷机构拉动极片将稳步穿过辊压间隙，最终被压到所需压实密度。

辊压机在非工作状态时需要涂一层薄油层，以防其生锈，在使用前用无水乙醇将油层擦干净，并清理收放卷机构、自动纠偏机构。

因此，一个优秀的辊压机必须包含以下八大功能模块：图3：气液增压泵加压式极片轧机轧辊压力调整及快速反应功能：滚压机两只轧辊之间的压力调整是提高电池极片活性物质压实密度的必要条件，由于涂布间歇、单双面交错等因素影响，两辊之间的压力调整必须快速反应。

轧辊间隙调整及准确复位功能：滚压机两只轧辊之间的间隙调整是获得电池极片厚度的必要条件。

由于极片涂布方式变化及极片接带的需要，两只轧辊之间的间隙快速调整后需要准确复位。

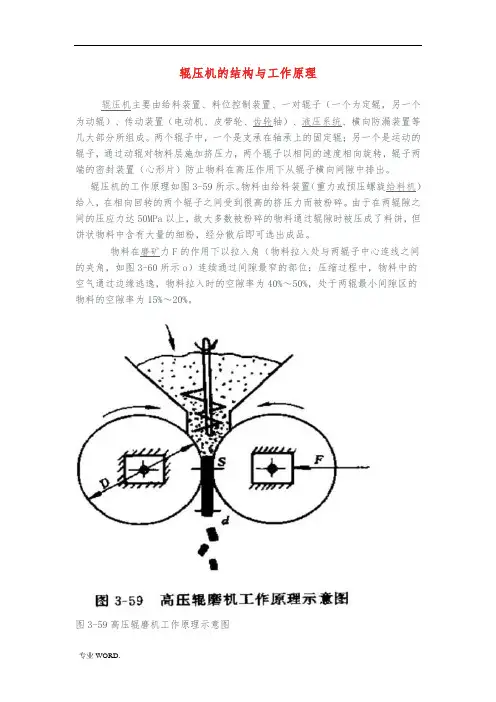

辊压机的结构与工作原理辊压机主要由给料装置、料位控制装置、一对辊子（一个为定辊，另一个为动辊）、传动装置（电动机、皮带轮、齿轮轴）、液压系统、横向防漏装置等几大部分所组成。

两个辊子中，一个是支承在轴承上的固定辊；另一个是运动的辊子，通过动辊对物料层施加挤压力，两个辊子以相同的速度相向旋转，辊子两端的密封装置（心形片）防止物料在高压作用下从辊子横向间隙中排出。

辊压机的工作原理如图3-59所示。

物料由给料装置（重力或预压螺旋给料机）给入，在相向回转的两个辊子之间受到很高的挤压力而被粉碎。

由于在两辊隙之间的压应力达50MPa以上，故大多数被粉碎的物料通过辊隙时被压成了料饼，但饼状物料中含有大量的细粉，经分散后即可选出成品。

物料在磨矿力F的作用下以拉入角（物料拉入处与两辊子中心连线之间的夹角，如图3-60所示o）连续通过间隙最窄的部位：压缩过程中，物料中的空气通过边缘逃逸，物料拉入时的空隙率为40%～50%，处于两辊最小间隙区的物料的空隙率为15%～20%。

图3-59高压辊磨机工作原理示意图图3-60高压辊磨机两辊间的工况由于辊压机是在多颗粒聚集、多层物料迭加的情况下进行粉碎一即所谓层压粉碎，尽可能地使物料在较高的体积密度下进行给料，选择一种适合于物料特性的应力强度，控制物料有规律地通过应力区，有效地进行应力能与粉碎能的转换，从而使物料受到粉碎或产生大量的裂纹，提高粉碎效率。

试验表明：在料层粉碎条件下，利用纯压力粉碎比纯剪切和冲击粉碎能耗要小得多。

辊压机正是在料层粉碎过程中利用了纯压力，因此达到了提高效率、节约能耗的目的。

由于辊压机独特而有效的工作原理，因此，它适用于粉碎硬质、中硬质、软质等不同硬度的物料（如下图）辊压机结构示意图辊压现场照片辊压机的液压系统原理液压泵首先向系统提供压力油，推动油缸伸出。

当压力升至工作压力时，压力继电器k发讯使液压泵电机停止转动，此刻系统处于保压状态，即由蓄能器和液控单向阀构成的保压回路使油缸保持工作压力，从而通过液压缸推动动辊完成矿石连续粉碎工作。

2.3 辊压机辊压机是另一类料床粉磨设备。

它依靠两只相向转动的磨辊挤压物料，代替立磨磨辊在磨盘上碾压物料，完成粉磨任务。

它与立磨比较，其优点在于结构紧凑，占地空间小，且综合能耗低于立磨；缺点是辊压机对原料性质的适应性较低,故要求较高。

粉磨生料时，由于原料易磨性好，只需经辊压机的终粉磨工艺，就能满足生料对粒径组成的要求，且电耗比立磨要低1/3左右；而粉磨水泥时，由于原料易磨性复杂，至今还需要与管磨机协同，通过预粉磨、半终粉磨、混合粉磨或联合粉磨等不同工艺流程，以更低能耗满足水泥性能要求，2.3.1 辊压机的工艺任务与原理1、辊压机工作原理辊压机基于料床粉磨的机理，与立磨一样，都是相同的理论基础。

它的两个磨辊在作慢速的相对运动时（图2.3-1），被粉碎物料沿整个辊面宽度连续而均匀地喂料，大于辊子间隙G的颗粒在上部钳角2α处开始经受挤压，当进入压力区A（即拉入角α的范围内）时，便被不断加大的压力P压紧，直至在两辊间的最小间隙G处，压力达最大高压值P max。

料层从进入α角开始，随着向下移动，密度逐渐增大，料层中任一颗粒都不可避免要受到来自各个相邻颗粒的挤压，颗粒间的空隙便逐渐消失，它们必然发生应变、破碎和断裂，并在形成的密实扁平料饼中，出现微裂纹和粉碎。

这就是“料床粉碎”的过程。

料床粉碎的前提是双辊之间的物料一定要充满紧密，粉碎作用主要决定于粒间压力，而与两辊间隙无关。

作用在物料上的压力决定于作用力F和受力面积A，其平均压力为F/A。

实际上压力分布是一条曲线，沿轴向辊面中间达到最大值。

粉碎效应是压力的函数，平均辊压在80～120 MPa范围内，细粉增速最快，当超过150 MPa后，细粉增加缓慢（图2.3-2）。

实际上真正起作用的是最大压力区，一般最大压力角为1.5～2°，而平均压力角为8～9°，最大压力区的压力是平均压力的2倍左右。

物料通过辊压后，粒度减小，已有不少成品（图2.3-3）；即便颗粒未碎，因裂缝增加，也改善了后续的易磨性。

辊压机生料终粉磨系统的生产工艺流程辊压机生料终粉磨系统是水泥生产中的重要设备之一，其生产工艺流程对于水泥生产的质量和效率具有重要影响。

本文将从原料进料、破碎磨、预磨、精磨和尾料处理等方面介绍辊压机生料终粉磨系统的生产工艺流程。

一、原料进料辊压机生料终粉磨系统的原料主要包括石灰石、粘土和其他辅料。

这些原料首先通过输送设备进入到储料仓中，然后经过称重装置进行称重，按照一定的配比进料到辊压机破碎磨设备。

二、破碎磨辊压机生料终粉磨系统的破碎磨设备采用辊磨机进行破碎和磨矿。

原料经过破碎磨设备后，颗粒度得到一定程度的降低，形成初步的破碎矿粉。

破碎磨设备通过调节辊磨机的压力和进料量，控制破碎矿粉的粒度和产量。

三、预磨初步破碎矿粉经过破碎磨设备后，进入到预磨设备中进行进一步的磨矿。

预磨设备通常采用辊压机或球磨机，通过辊磨或球磨的方式对矿粉进行更细致的磨矿，提高磨矿效率和细度。

预磨设备的磨矿效果直接影响到后续精磨的效果和能耗。

四、精磨预磨后的矿粉进入到精磨设备中进行最后的精细磨矿。

精磨设备通常采用球磨机，通过添加适量的石膏和控制磨机的转速，使矿粉达到所需的细度要求。

精磨设备的磨矿效果和运行稳定性对水泥品质和能耗具有重要影响。

五、尾料处理精磨后的矿粉经过筛分设备进行筛分，将达不到细度要求的尾料重新送回到预磨设备进行再次磨矿，以提高磨矿效率和细度。

同时，通过风力输送装置将符合要求的终粉送入水泥仓进行储存和包装。

辊压机生料终粉磨系统的生产工艺流程包括原料进料、破碎磨、预磨、精磨和尾料处理等步骤。

通过合理控制每个环节的工艺参数，如进料量、磨矿压力、转速等，可以达到所需的水泥细度和产量要求。

同时，辊压机生料终粉磨系统的生产工艺流程还需要考虑能耗和设备维护等因素，以提高生产效率和降低生产成本。

辊压iha技术全文共四篇示例，供读者参考第一篇示例：辊压iha技术是一种先进的制造工艺，广泛应用于机械、汽车、航空航天等领域。

其原理是通过将金属材料置于辊压机中，利用高压力将其压制成所需形状的工件，从而使得材料的性能和质量得到进一步提升。

辊压iha技术具有高效、节能、环保等优点，因此受到越来越多行业的青睐。

一、辊压iha技术的原理辊压iha技术是指利用辊压机对金属材料进行加工成型的一种工艺。

辊压机主要由辊子、辊轴、传动系统等部件组成，通过调整辊子和辊轴之间的间隙，控制材料的变形程度，从而实现对材料的塑性加工。

在辊压iha过程中，材料会经历拉伸、挤压、变形等多道工序，最终形成工艺要求的外形和尺寸。

1. 提高材料的力学性能：辊压iha技术可以有效改善材料的结晶结构，消除缺陷，提高材料的硬度、强度和韧性，从而提升工件的使用寿命。

2. 降低材料的成本：辊压iha技术可实现对材料的高效利用，减少浪费，降低生产成本。

3. 提高生产效率：辊压iha技术具有高速度、高精度和自动化的特点，可以实现批量生产，大幅提高生产效率。

5. 可实现多种成型：辊压iha技术可以应用于各种金属材料，实现对不同形状和尺寸工件的成型，具有广泛的适应性。

1. 机械制造：辊压iha技术在机械制造领域被广泛应用，可以生产各种零部件、轴承、齿轮等机械零件，提高产品的质量和性能。

2. 汽车制造：辊压iha技术在汽车制造中也有着重要的应用，可以制造车身、车轮、发动机部件等关键零部件，提高汽车的安全性和性能。

4. 铁路交通：辊压iha技术还可以应用于铁路交通领域，制造轨道、轮轴、车辆结构等零部件，提高铁路交通设备的使用寿命。

随着科技的不断进步和市场需求的增长，辊压iha技术也在不断发展和完善。

未来，辊压iha技术将更加注重智能化、数字化和绿色化，通过引入先进的数控技术、机器人技术和新材料技术，实现生产过程的智能化控制，提高生产效率和产品质量。

辊压iha技术还将继续推动行业向高端化、专业化发展，不断完善设备和工艺，提高生产能力和核心竞争力。

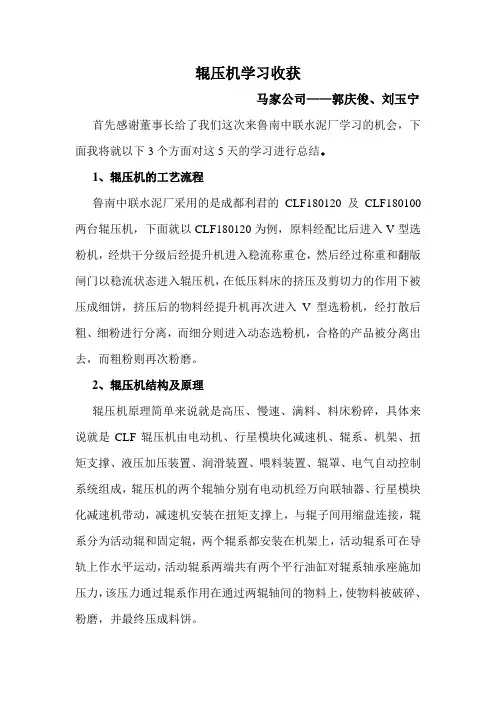

辊压机学习收获马家公司——郭庆俊、刘玉宁首先感谢董事长给了我们这次来鲁南中联水泥厂学习的机会，下面我将就以下3个方面对这5天的学习进行总结。

1、辊压机的工艺流程鲁南中联水泥厂采用的是成都利君的CLF180120及CLF180100两台辊压机，下面就以CLF180120为例，原料经配比后进入V型选粉机，经烘干分级后经提升机进入稳流称重仓，然后经过称重和翻版闸门以稳流状态进入辊压机，在低压料床的挤压及剪切力的作用下被压成细饼，挤压后的物料经提升机再次进入V型选粉机，经打散后粗、细粉进行分离，而细分则进入动态选粉机，合格的产品被分离出去，而粗粉则再次粉磨。

2、辊压机结构及原理辊压机原理简单来说就是高压、慢速、满料、料床粉碎，具体来说就是CLF辊压机由电动机、行星模块化减速机、辊系、机架、扭矩支撑、液压加压装置、润滑装置、喂料装置、辊罩、电气自动控制系统组成，辊压机的两个辊轴分别有电动机经万向联轴器、行星模块化减速机带动，减速机安装在扭矩支撑上，与辊子间用缩盘连接，辊系分为活动辊和固定辊，两个辊系都安装在机架上，活动辊系可在导轨上作水平运动，活动辊系两端共有两个平行油缸对辊系轴承座施加压力，该压力通过辊系作用在通过两辊轴间的物料上，使物料被破碎、粉磨，并最终压成料饼。

辊压机的主要结构由机架、两个辊系、传动装置、扭矩支撑、辊罩、进料装置、液压系统、主轴承润滑系统、干油润滑系统等组成。

2.1机架机架是整个辊压机的主要受力部件，机架分为上机架、下机架、端部件、机架挡块、轴承挡块、中心件等组成机架的上下二层，机架的中心件、端部件等连接而成，用高强螺栓把上下两支架联接起来，由辊子传来的推力通过端部件和挡块传递到上下架上，在支架内保持平衡。

2.2辊系辊系分为固定辊系和活动辊系。

每个辊系有堆焊一定厚度的耐磨的辊轴、自动调心辊子轴承、轴承座、内外轴承端盖、定位环、压紧环、支撑环、压盖等零部件组成。

固定辊安装在辊压机的机架上，并且在辊压机运行过程中其位置保持不变，活动辊通过液压油缸来维持水平位置，活动辊的位置随着喂料量、细度和油缸压力的变化而变化。

辊压机工艺流程图辊压机工艺流程图辊压机是一种利用大型辊去压制、改变金属工件形状的机床。

辊压机广泛应用于航空航天、船舶、汽车、石油化工等领域，是金属加工中重要的设备之一。

下面是一份辊压机的工艺流程图。

一、准备工作1. 将待加工的金属工件放置在辊压机的工作台上。

2. 检查辊压机的主要零件和液压系统是否正常运作。

二、调整辊轴位置1. 根据金属工件的形状和尺寸，调整辊轴的位置，使其与待加工工件的曲率相适应。

2. 使用液压系统将辊轴定位并固定。

三、调整辊轴间距1. 根据待加工工件的宽度调整辊轴的间距，确保工作时工件能够顺利通过。

2. 使用液压系统将辊轴间距定位并固定。

四、设置辊轴的转速1. 根据待加工工件的材质和加工要求，设置辊轴的转速。

2. 使用控制面板调整辊轴的转速，并确保辊轴能够平稳运转。

五、开始辊压加工1. 启动辊压机，使辊轴开始旋转。

2. 将待加工工件放置在辊轴间，并使用液压系统将其夹紧。

3. 通过操纵控制面板，调整液压系统施加的压力，使工件逐渐开始变形。

4. 根据加工要求和工件形状的变化，适时调整辊轴的转速和液压系统的压力。

六、检查加工效果1. 在辊压加工过程中，不断检查工件的变形情况，确保加工效果符合要求。

2. 如有必要，适时调整辊轴的位置、间距和转速。

七、结束工作1. 辊压加工完成后，停止辊轴的转动。

2. 使用液压系统松开夹紧工件的压力，并取出加工后的工件。

3. 清洁辊压机的工作台和辊轴，并做好设备的维护保养工作。

通过以上的准备工作、调整设置和加工操作，辊压机可以将金属工件加工成所需的形状和尺寸。

辊压机工艺流程图可以指导操作者按照正确的步骤来进行加工，保证加工效果和操作安全。
