HP1010激光打印机常见故障检修方法HP1010激光打印机常见故障检修方法故障一：接通电源后，打印机没有反应。
故障现象：HPl010激光打印机接通电源后，一会儿操作面板上READY(就绪)由绿色变成黄色，打印机无反应。
检修过程与排除方法：对于HPl010激光打印机来说，接通电源后一会儿操作面板上READY(就绪)由绿色变成黄色表示该打印机的硬件出错，这可能是由于以下原因引起的：打印机中没有纸、打印机机盖没盖好、打印机中没有感光鼓组件或者是其感光鼓组件安装不到位、打印机卡纸、激光器损坏以及定影加热器故障。
我们可以按以下步骤进行检查并排除：1．关闭打印机电源，拔下打印机的电源插头，检查打印机后面的进纸盒中的打印纸是否安装到位，到位时应确保打印纸的前端将位于进纸盒底部的进纸传感器压住，如经检查打印纸安装正确则继续以下检查；2．打开打印机机盖，检查打印机盖合上时是否能将机盖传感器压到位，检查打印机中感光鼓组件的安装是否到位，经检查后如果这些部分正常继续以下检查；3．打开打印机的机盖并拆下打印机后面的盖板，检查打印机中有无卡纸，用镊子轻轻地拨动打印机出纸位置的出纸检测传感器，观察该传感器有无损坏、脱落或被卡住现象，检查后如果结果正常则继续以下检查；5．拆下打印机的上盖，再打开激光器组件的上盖，用手转动激光扫描反光镜的中心轴(注意不要碰到镜面)，感觉有无卡涩。
拔下激光器的扫描电机控制插头，检查激光器的扫描电机控制与驱动电路是否正常，如果结果正常则继续以下检查结果；6．拔下打印机架右侧的定影加热器插头，用万用表测量插头上的电阻值，查看数值是否符合正常值，而正常时该端的电阻值应该是110欧姆左右，如果加热器损坏，我们可以拆下加热器中的陶瓷片，测量陶瓷片两端的电阻值，再检查保险电阻是否符合正常值。
最后发现瓷片两端的电阻值为无穷大，用一片新的加热陶瓷片更换后打印机故障排除。
部分惠普打印机/一体机拆机方法一、2128（1）将四颗螺丝拧开，如图1所示。
将整个机器上盖拆下。
拆下上盖时应注意慢抬，以免损伤机器内的控制面板及扫描组件与主板的连接线，如图2所示。
图1图2（2）拆除图3上所示的六颗螺丝，便可以拆下笔架，拆除时应注意笔架与主板的连接线。
如图3所示。
图3（3）将后挡纸板取下，拆下最右边的清洁单元，然后拧下中间的螺丝和左边的卡子，便可以拆除整个进纸单元。
如图4所示。
图4（4）拧下螺丝，拆除马达，便可以取下主板。
如图5所示。
图5（5）取下整个玻璃板，便可以拆下扫描头组件，取下玻璃板时应注意控制面板下的数据线。
如图6所示。
图6二、3508/3608（1）将图1所示的控制面板按图2所示的黄色箭头方向打开。
图1图2（2）将图3中红圈中的螺丝拧下来，取下话筒下边的盖子。
图3 （3）拧下图4中2个红圈处的螺丝。
图4 （4）将图5中3个孔处的螺丝拧下来。
图5（5）将图6中红圈处的螺丝拧下来，并把后挡板按图6中黄色箭头的方向取下来，就可以拿下中间的壳了。
图6（6）拔掉图7、图8中所示的各连接到板上的数据线。
图6图7（7）把固定板的螺丝拧下来，就可以把板取下来了。
如图8红圈所示。
图8（8）将图9红圈处的铁板取下来，取下时要小心两边的卡子。
图9（9）将扫描组件取下来的时候注意图10中两个红圈处的卡子。
图10 （10）然后即可拆卸机器。
如图11、图12所示。
图11图12打印机下半部分的拆卸方法参见DJ3000系列。
如图13所示。
图13三、5328（1）取下机器的白色外盖。
如图1、图2所示。
图1将这个白色的盖取下来图2（2）将控制面板的外盖取下来。
如图3、图4所示。
图3图4（3）将图5中红圈处的2个小堵塞物拿下来，这里有2颗螺丝。
图5（4）将2颗螺丝拧下来，就可以取下控制面板了。
如图6所示。
图6（5）将固定侧盖的螺丝拧下来。
如图7所示。
图7（6）取下侧盖时注意机器低部的卡子。
如图8所示。
图8（7）取下白色的盖子。
HP1010/1020打印机拆解一般是定影部分问题,拆机图解
定影膜的更换方法请参考以下图解首先拆下定影组件
拆下外盖两端螺丝
取下外盖
下图为典型的定影膜向一端挤压故障，造成定影膜损坏。
用钳子取下图中所示弹簧
取下另一端弹簧
取下压片
拔下上辊组件端套
抽出损坏的定影膜
清洁上辊组件，可用布条沾少许酒精清洁。
取定影硅脂少许（不宜过多）
均匀涂于陶瓷片上
取出定影膜，装上。
用手握住定影膜，转动几周
检查定影下辊轴套，看是否有磨损，若有更换（图中定影轴套已磨损）检查定影下辊轴芯有无磨损，若有更换之。
注：更换定影下辊轴套时，最好加少许润滑脂，以减少磨擦造成的磨损。

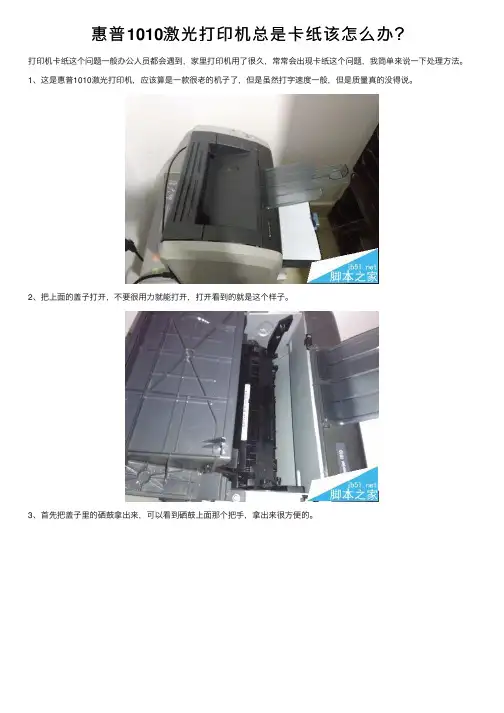

惠普1010激光打印机总是卡纸该怎么办？
打印机卡纸这个问题⼀般办公⼈员都会遇到，家⾥打印机⽤了很久，常常会出现卡纸这个问题，我简单来说⼀下处理⽅法。
1、这是惠普1010激光打印机，应该算是⼀款很⽼的机⼦了，但是虽然打字速度⼀般，但是质量真的没得说。
2、把上⾯的盖⼦打开，不要很⽤⼒就能打开，打开看到的就是这个样⼦。
3、⾸先把盖⼦⾥的硒⿎拿出来，可以看到硒⿎上⾯那个把⼿，拿出来很⽅便的。
4、硒⿎拿出来以后就可以看到打印机的内部，我专门在卡纸的时候照的，当然，有的时候会在出来⼀半的时候卡，⽅法⼀样的，接着把纸抽出来就⾏了。
5、把纸抽出来后，⼀定要把硒⿎安好，怎么才算安好呢？当你感觉卡住了，有个卡的感觉就可以了。
注意事项：不要⽤⼒过猛，打印机会坏的。

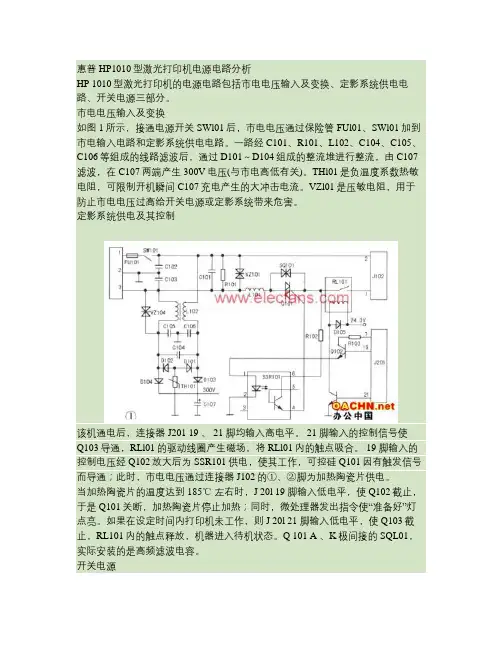

惠普HP1010型激光打印机电源电路分析HP 1010型激光打印机的电源电路包括市电电压输入及变换、定影系统供电电路、开关电源三部分。
市电电压输入及变换如图1所示，接通电源开关SWl01后，市电电压通过保险管FUl01、SWl01加到市电输入电路和定影系统供电电路。
一路经C101、R101、L102、C104、C105、C106等组成的线路滤波后，通过D101～D104组成的整流堆进行整流，由C107滤波，在C107两端产生300V电压(与市电高低有关)。
THl01是负温度系数热敏电阻，可限制开机瞬间C107充电产生的大冲击电流。
VZl01是压敏电阻，用于防止市电电压过高给开关电源或定影系统带来危害。
定影系统供电及其控制该机通电后，连接器J201 19 、 21 脚均输入高电平。
21 脚输入的控制信号使Q103导通，RLl01的驱动线圈产生磁场，将RLl01内的触点吸合。
19 脚输入的控制电压经Q102放大后为SSR101供电，使其工作，可控硅Q101因有触发信号而导通；此时，市电电压通过连接器J102的①、②脚为加热陶瓷片供电。
当加热陶瓷片的温度达到185℃ 左右时，J 20l 19 脚输入低电平，使Q102截止，于是Q101关断，加热陶瓷片停止加热；同时，微处理器发出指令使“准备好”灯点亮。
如果在设定时间内打印机未工作，则J 20l 21 脚输入低电平，使Q103截止，RL101内的触点释放，机器进入待机状态。
Q 101 A 、K极间接的SQL01，实际安装的是高频滤波电容。
开关电源该机采用了由开关管Q501(K769)、开关变压器T501为核心构成的并联型自激式开关电源，如图2所示。
(1)工作过程300V电压一路经保险电阻R53、T501的初级绕组(①- 3 绕组)加到Q501的D极．另一路经R501、R502送到Q 50l 的G极，为Q 50l 提供启动电流。
T1的正反馈绕组(⑤-⑥绕组)与Q 50l 共同构成开关振荡电路。
惠普HP1010型激光打印机电源电路分析HP 1010型激光打印机的电源电路包括市电电压输入及变换、定影系统供电电路、开关电源三部分。
市电电压输入及变换如图1所示，接通电源开关SWl01后，市电电压通过保险管FUl01、SWl01加到市电输入电路和定影系统供电电路。
一路经C101、R101、L102、C104、C105、C106等组成的线路滤波后，通过D101～D104组成的整流堆进行整流，由C107滤波，在C107两端产生300V电压(与市电高低有关)。
THl01是负温度系数热敏电阻，可限制开机瞬间C107充电产生的大冲击电流。
VZl01是压敏电阻，用于防止市电电压过高给开关电源或定影系统带来危害。
定影系统供电及其控制该机通电后，连接器J201 19 、 21 脚均输入高电平。
21 脚输入的控制信号使Q103导通，RLl01的驱动线圈产生磁场，将RLl01内的触点吸合。
19 脚输入的控制电压经Q102放大后为SSR101供电，使其工作，可控硅Q101因有触发信号而导通；此时，市电电压通过连接器J102的①、②脚为加热陶瓷片供电。
当加热陶瓷片的温度达到 185℃左右时，J 20l 19 脚输入低电平，使Q102截止，于是Q101关断，加热陶瓷片停止加热；同时，微处理器发出指令使“准备好”灯点亮。
如果在设定时间内打印机未工作，则J 20l 21 脚输入低电平，使Q103截止，RL101内的触点释放，机器进入待机状态。
Q 101 A 、K极间接的SQL01，实际安装的是高频滤波电容。
开关电源该机采用了由开关管Q501(K769)、开关变压器T501为核心构成的并联型自激式开关电源，如图2所示。
(1)工作过程300V电压一路经保险电阻R53、T501的初级绕组(①- 3 绕组)加到Q501的D极．另一路经R501、R502送到Q 50l 的G极，为Q 50l 提供启动电流。
T1的正反馈绕组(⑤-⑥绕组)与Q 50l 共同构成开关振荡电路。
HP LaserJet 1010 HP LaserJet 1012 HP LaserJet 1015系列打印机用户指南Hewlett-Packard 公司11311 Chinden BoulevardBoise, Idaho 83714 U.S.A.版权信息版权所有 Hewlett-Packard Company 2003保留所有权利。
除非版权法许可，否则，在事先未经书面许可的情况下，严禁复制、改编或翻译本书。
与此用户指南相关的 Hewlett-Packard 打印机用户具有以下权利：a)打印本用户指南的硬拷贝，供个人、内部或公司使用，但不得出售、转售或分发硬拷贝；b)将本用户指南的电子文件放在网络服务器上，但只限于与本用户指南相关的 Hewlett-Packard 打印机的个人用户和内部用户才能访问该电子文件。
产品号：Q2460-90926Edition 2, 9/2003保证本书所含信息如有更改，恕不另行通知。
Hewlett-Packard 公司不对与本信息有关的任何事宜提供担保。
HEWLETT-PACKARD 公司未对任何特殊用途的适销性和适用性做出暗示担保。
有关本信息提供或使用过程中所引起的直接、间接、偶然、随之引起的或其它损坏，Hewlett-Packard 公司概不负责。
商标说明Microsoft ®, Windows ® 和Windows NT ® 是Microsoft Corporation 在美国的注册商标。
Energy Star ® 和 Energy Star logo ® 是美国环保署在美国的注册商标。
Netscape 是 Netscape Communications Corporation 在美国的商标。
此处提及的其它所有产品可能是其各自公司的商标。
目录1 打印机基本信息快速访问详细信息. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2到驱动程序、软件及支持的 WWW 链接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2用户指南的链接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2何处查找更多信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2打印机配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 hp LaserJet1010. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3hp LaserJet1012. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3hp LaserJet1015. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3打印机功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4精良的打印质量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4节省时间. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4节约资金. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4生成专业水平的文档. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4概览 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 HP LaserJet 1010系列打印机. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5打印机控制面板. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7介质通道. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8主进纸盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8优先进纸盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8打印机介质导板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8出纸槽 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9打印碳粉盒装卸通道. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10打印碳粉盒端盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10打印机软件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11支持的操作系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11安装打印机软件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11打印机属性（驱动程序） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13打印设置优先级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14打印机属性联机帮助. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14用于 Macintosh 计算机的软件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15打印机连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 USB 连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16并行连接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .162 介质选择纸张和其它介质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18避免使用的介质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19可能损坏打印机的介质. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19优化介质类型的打印质量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20装入介质. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21主进纸盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21优先进纸盘. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21特殊类型介质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21ZHCN目录 iii在幻灯片或标签上打印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22打印投影片或标签 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22在信封上打印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23打印一个信封 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23打印多个信封 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24打印信头纸和预先打印的表单 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26打印信头纸或预先打印好的表单. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26在自定义尺寸的介质和卡片纸上打印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27在自定义尺寸的介质或卡片纸上打印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .273 打印任务打印水印. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30访问水印功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30在一张纸上打印多页（每张打印 N 页）. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31访问单张纸上打印多页的功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31双面打印（手动双面打印） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32手动双面打印 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32打印小册子 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34取消打印作业 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36了解打印质量设置. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37使用 EconoMode（经济模式，节省碳粉） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .384 维护使用 HP 打印碳粉盒. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 HP 有关非 HP 打印碳粉盒的政策. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40保存打印碳粉盒. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41打印碳粉盒使用寿命. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42节省碳粉 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43更换打印碳粉盒. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44清洁打印机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46清洁打印碳粉盒区域. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46清洁打印机介质通道. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .485 管理打印机打印机信息页 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50演示页 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50配置报告 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50使用 hp 工具箱 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51支持的操作系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51支持的浏览器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51查看 hp工具箱. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51hp工具箱各部分. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52其它链接. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52“状态”选项卡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53“故障排除”选项卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53“警报”选项卡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54“说明文件”选项卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54“高级打印机设置”窗口 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55iv 目录ZHCN6 故障排除寻找解决方法 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58状态指示灯模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60介质处理问题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .62打印页与屏幕显示的页不同 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .63打印机软件问题 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .64提高打印质量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65颜色浅淡. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65碳粉斑点. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65丢字 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65垂直线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .65灰色背景. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66碳粉污迹. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66松散的碳粉. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66垂直重复的缺陷 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .66字符变形. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67页面歪斜. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67卷曲或波形. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67起皱或折痕. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67字符轮廓边缘的碳粉分散 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68清除卡纸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69典型的卡纸位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69取出卡纸. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70清洁取纸滚筒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72更换取纸滚筒 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73更换打印机的分离垫. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76附录 A 打印机规格规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .80FCC（美国联邦通信委员会）规章执行 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .83环境产品管理程序 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84保护环境. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .84材料安全数据表. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86规章条例声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87一致性声明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .87激光安全性声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88加拿大 DOC 规章. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88韩国的 EMI 声明. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88VCCI 声明（日本） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88芬兰激光声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89附录 B 介质规格打印机介质规格. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92支持的介质尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .93介质使用准则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94纸张 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .94标签 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95幻灯片 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .95信封 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .96卡片纸和重磅介质 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .97ZHCN目录 v附录 C 保证声明和许可证发行Hewlett-Packard 软件许可协议 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100Hewlett-Packard 有限保修声明 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .101打印碳粉盒寿命的有限保修. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102硬件服务 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .103延长保修期 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .104重新包装打印机准则 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .105如何联系 HP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .106附录 D 订购耗材订购耗材. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .107索引vi 目录ZHCN1打印机基本信息本章提供有关下列主题的信息：●快速访问详细信息●打印机配置●打印机功能●概览●打印机控制面板●介质通道●打印碳粉盒装卸通道●打印机软件●打印机连接ZHCN打印机基本信息 1快速访问详细信息到驱动程序、软件及支持的 WWW 链接如果您需要联系 HP 以寻求服务或支持，请使用以下链接之一：●在美国，请访问/support/lj1010●在其它国家/地区，请访问用户指南的链接●概览（打印机组件的位置）●更换打印碳粉盒●故障排除●订购耗材●索引何处查找更多信息●CD 用户指南有关打印机使用与故障排除的详细信息。

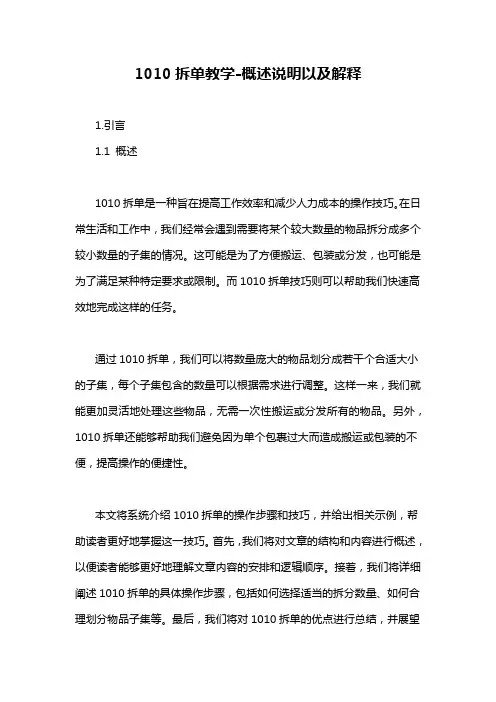

1010拆单教学-概述说明以及解释1.引言1.1 概述1010拆单是一种旨在提高工作效率和减少人力成本的操作技巧。
在日常生活和工作中，我们经常会遇到需要将某个较大数量的物品拆分成多个较小数量的子集的情况。
这可能是为了方便搬运、包装或分发，也可能是为了满足某种特定要求或限制。
而1010拆单技巧则可以帮助我们快速高效地完成这样的任务。
通过1010拆单，我们可以将数量庞大的物品划分成若干个合适大小的子集，每个子集包含的数量可以根据需求进行调整。
这样一来，我们就能更加灵活地处理这些物品，无需一次性搬运或分发所有的物品。
另外，1010拆单还能够帮助我们避免因为单个包裹过大而造成搬运或包装的不便，提高操作的便捷性。
本文将系统介绍1010拆单的操作步骤和技巧，并给出相关示例，帮助读者更好地掌握这一技巧。
首先，我们将对文章的结构和内容进行概述，以便读者能够更好地理解文章内容的安排和逻辑顺序。
接着，我们将详细阐述1010拆单的具体操作步骤，包括如何选择适当的拆分数量、如何合理划分物品子集等。
最后，我们将对1010拆单的优点进行总结，并展望未来在各个领域中的应用前景。
通过学习本文，读者将能够掌握1010拆单的核心思想和具体操作技巧，提升自己在工作和生活中的操作效率。
无论是面对大批量商品的分发、搬运，还是日常生活中的各类物品处理，1010拆单都将成为您的得力助手。
让我们一起深入了解这一实用技巧，带来更多便利和效益。
文章结构部分的内容应该介绍本文的整体结构和各部分的内容概要。
以下是示例的1.2文章结构部分的内容：1.2 文章结构本文将按照以下结构来组织和阐述1010拆单教学的内容：引言部分会给出概述、文章结构和目的，以让读者对整篇文章有一个清晰的了解。
正文部分将主要围绕两个要点展开阐述。
第一个要点将会详细介绍1010拆单的基本概念、原理以及相关的技巧和方法。
我们将从拆单的定义开始，向读者介绍什么是1010拆单，为什么它在商业领域中如此重要，以及如何应用1010拆单来优化商业运营。
前几天给一个办公室的同事安装了一台HP1010的打印机，当时设置了共享。
当时装打印的是XP系统，同事的笔记本是win7的系统。
后来同事反映打印速度比较慢，尤其是第一页打完后，第二页要等好几秒才出来。
后来在本机打发现也慢。
一回忆安装的是vista的驱动。
然后就把XP系统下驱动换成了XP的，打印正常了，结果无法共享了。
一查发现win7的系统无法与XP下的1010共享。
后来根据一个说明在win7的电脑上安装本地驱动指向网络共享的HP1010，感觉步骤也麻烦，而且无法直接解决打印速度不正常的问题。
而且即使是在win7本机上安装也要通过更改设置才能使打印速度正常。
后来一想，既然可以在XP的电脑上同时安装两个驱动，可以安装XP的驱动供XP系统本机使用。
另外再安装一个vista的驱动供win7系统的电脑共享，再在XP系统下更改一下USB设置就可以解决打印速度的问题了。
这样操作以后，其他的电脑设置网络打印机就很方便了，直接添加这个共享的打印机就可以了，不用再做其他任何设置了。
下面是设置办法：
右键XP下的“计算机”－－＞“属性”－－＞“设备管理器”－－＞“IEE 1284.4设备”－－＞右键“DOT USB Printing Support”-->“属性”－－＞“驱动程序”－－＞“更新驱动程序”－－＞“浏览计算机以查找驱动程序软件”－－＞后面的请看图。
（之前的图因为更新设备改变了没截图）。

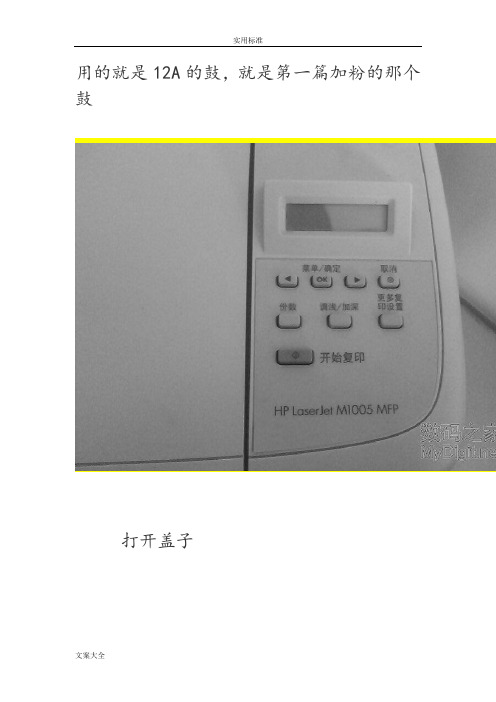

用的就是12A的鼓，就是第一篇加粉的那个鼓
打开盖子
这是用来开关的，左边一个，右边一个
首先就是擦下这个，看见上面那个卡口没有
往上顶一下，就可以下下来了
然后是卡最上面那个板子的，连着卡鼓的齿轮。
右边往下按，往右就可以抽出来
在来下后背
看见那3个螺丝，下下来后，双手托着下面，抬一下，就可以拿下来
这是连着面板的2条线
一条黑的，一条白的
在来下侧盖，看见下面的那个卡口了吧，顶一下，在来扒上面的就很轻松
下来了
这边是管面板的
轻轻一抽就可以了，从这里拿出来
上面第二层盖子一翻就开了
这是卡全面口子的
先把这按下去，在从上左右2边往上拉，一起用劲往后抽就出来了
把这边的线全部抽掉
就是这样了
下左边2个螺丝，右边一个
往上一拉就出来了。
惠普笔记本拆解详细教程[引用2008-06-07 16:59:24]字号：大中小拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。
这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。
但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。
笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。
质量的高下，由此可见一斑。
第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。
笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。
另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。
拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。
建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。
少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。
拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。
此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸笔记本电脑尽管部件繁多，但固定方式不外乎两种。
一种是用螺丝固定，而且通常是用M3或者M2.5型螺丝，只是长度可能稍有差别。

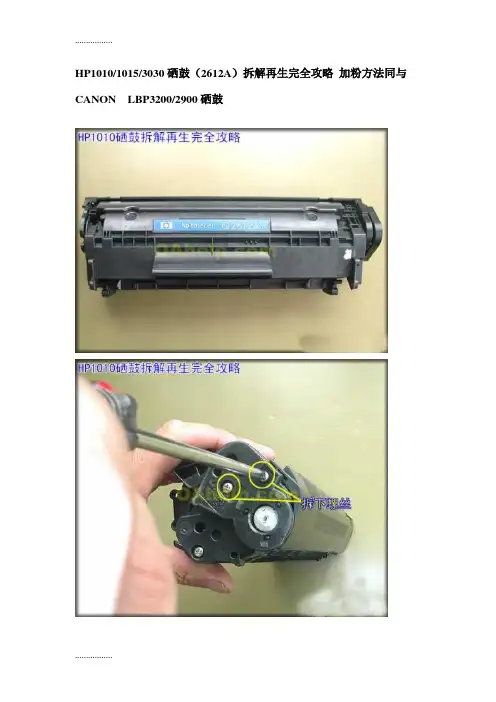

HP1010、HP1018、HP1020PLUS加粉图解HP1020打印机的使用量非常的大，矽鼓是用HP2612A的鼓，使用量也非常的大，比如HP1010；HP1018；HP1020PLUS都是用这个鼓。
买个原装的要400多，国产的鼓也要200多，自己买个粉加一下只要30块，所以加粉非常有必要。
下面我就找来2612加粉的详细步骤，详细大家看了都能自己加了，感谢普广出的教程。
LET'S GO1.先来看看HP1020的鼓，HP1020以及10101018都是用这个2612A的鼓的。
2.拆掉旁边的两个螺丝。
3.打开旁边的盖子，小心取下弹簧。
4.取下鼓芯，小心不要划伤表面。
5.取下清洁棍，可以自己清理下表面。
6.顶出销子，需要稍微用点力。
7.需要借助工具把销子拔掉。
8.鼓体就已经可以分开了。
9.拧下另外侧的螺丝。
10.拿掉盖子。
11.取出磁芯，把里面的废粉仓清理干净。
（一定要清理干净，不然影响打印质量）12.重新装上磁芯。
13.把刚刚拆掉螺丝看到的盖子拿掉，加入代用粉。
14.加好粉，盖上盖子。
15.把外面的塑料盖盖回去。
16.把外面的螺丝拧好。
继续，开始清理废粉仓17.小心取下旁边的定位弹簧。
18.拿掉鼓芯档板。
19.拧掉螺丝。
20.取下刮板，清理废粉仓。
一定要清理干净。
21.重新拧上螺丝。
22.装上清理过的清洁棍。
23.装上鼓芯。
24.钉入销子25.位置不挡住就可以了。
26.装上塑料盖。
27.拧上螺丝。
28.装上弹簧，完工了。
hplaserjet1010打印
对于HP LaserJet 1010打印机的打印问题，有几个可能的方面
需要考虑。
首先，确保打印机已经正确连接到电脑并且开启。
其次，检查打印机的墨盒是否有墨粉，如果没有，需要更换墨盒。
另外，
需要确保打印机的纸张加载盘中有足够的纸张，并且纸张摆放正确。
在打印之前，需要在电脑上安装正确的打印机驱动程序，确保打印
机与电脑的连接正常。
如果以上步骤都已经检查并且正常，但打印机仍然无法打印，
可能需要进行进一步的故障排除。
可以尝试重新启动打印机和电脑，有时候这样可以解决一些临时性的问题。
另外，检查打印队列是否
有堵塞，可以尝试清空打印队列并重新开始打印任务。
如果问题仍
然存在，可能需要考虑检查打印机的硬件是否正常，比如打印头是
否清洁，打印机是否有纸张卡纸等问题。
如果以上方法都无法解决问题，建议联系HP客服或者专业的打
印机维修人员进行进一步的检修和维护。
希望以上信息能够帮助你
解决HP LaserJet 1010打印机的问题。
一、hp1010定影拆解
1、取下后盖板的三颗螺丝，向上翘起后盖板，取下两边的机壳.
2、掀起上盖，取下上盖两边的两颗螺丝,同时取下连接杆锁扣,将连
接杆压到底防止脱钩,最后取下上盖.
3、取下定影器与接口板的四个插头，还有后背上的定影插头，松开
定影组件的三颗螺丝，试着取下定影器。
4、取下定影器后可以分解更换定影膜,下辊及轴套等部位.
二、hp1010齿轮拆解
1、将打印机接口板朝上放置，取下齿轮组件的6颗螺丝，轻轻取下
齿轮组件盖板，防止齿轮散落，弹簧掉落。
2、检查各个齿轮有否断齿，缺油进行清洁维护。
三、走纸组件拆解
1、取下后背的6颗螺丝，试探用力将走纸组件取下进行清洁维护。
注意观察定影辊的齿轮位置，要适当用力，别将齿轮搞坏。
四、hp1010激光器拆解图
1、前壳下面有两个锁扣,向下用力将锁扣压下，向前用力即可拆下
前壳，注意试探用力，别把前壳上面的定位柱掰断.
2、将激光器盖板的四颗螺丝取下来.
3、用瓶口螺丝刀向里推盖板锁扣（左右各一个），即可取下盖板。
4、拔下线路板上面的排线1，取下螺丝2，拆下线路板。
5、取下激光器的四颗螺丝，小心取下激光器。
6.平口刀撬开激光器的四个锁扣，取下盖板，再取下透镜压片，即可对激光器的透镜，四棱镜用脱脂棉进行清洁,清洁后原位安装.。
h p1010打印机完全拆
解
一、hp1010定影拆解
1、取下后盖板的三颗螺丝，向上翘起后盖板，取下两边的机壳。
2、掀起上盖，取下上盖两边的两颗螺丝，同时取下连接杆锁扣，
将连接杆压到底防止脱钩，最后取下上盖。
3、取下定影器与接口板的四个插头，还有后背上的定影插头，松
开定影组件的三颗螺丝，试着取下定影器。
4、取下定影器后可以分解更换定影膜，下辊及轴套等部位。
二、hp1010齿轮拆解
1、将打印机接口板朝上放置，取下齿轮组件的6颗螺丝，轻轻取
下齿轮组件盖板，防止齿轮散落，弹簧掉落。
2、检查各个齿轮有否断齿，缺油进行清洁维护。
三、走纸组件拆解
1、取下后背的6颗螺丝，试探用力将走纸组件取下进行清洁维护。
注意观察定影辊的齿轮位置，要适当用力，别将齿轮搞坏。
四、hp1010激光器拆解图
1、前壳下面有两个锁扣，向下用力将锁扣压下，向前用力即可拆
下前壳，注意试探用力，别把前壳上面的定位柱掰断。
2、将激光器盖板的四颗螺丝取下来。
3、用瓶口螺丝刀向里推盖板锁扣（左右各一个），即可取下盖
板。
4、拔下线路板上面的排线1，取下螺丝2，拆下线路板。
5、取下激光器的四颗螺丝，小心取下激光器。
6.平口刀撬开激光器的四个锁扣，取下盖板，再取下透镜压片，即可对激光器的透镜，四棱镜用脱脂棉进行清洁，清洁后原位安装。
