SUN平衡阀培训资料

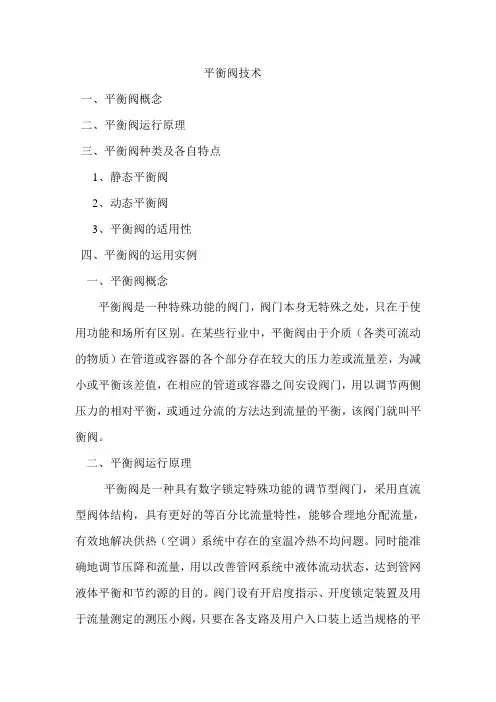

平衡阀技术一、平衡阀概念二、平衡阀运行原理三、平衡阀种类及各自特点1、静态平衡阀2、动态平衡阀3、平衡阀的适用性四、平衡阀的运用实例一、平衡阀概念平衡阀是一种特殊功能的阀门，阀门本身无特殊之处，只在于使用功能和场所有区别。

在某些行业中，平衡阀由于介质（各类可流动的物质）在管道或容器的各个部分存在较大的压力差或流量差，为减小或平衡该差值，在相应的管道或容器之间安设阀门，用以调节两侧压力的相对平衡，或通过分流的方法达到流量的平衡，该阀门就叫平衡阀。

二、平衡阀运行原理平衡阀是一种具有数字锁定特殊功能的调节型阀门，采用直流型阀体结构，具有更好的等百分比流量特性，能够合理地分配流量，有效地解决供热（空调）系统中存在的室温冷热不均问题。

同时能准确地调节压降和流量，用以改善管网系统中液体流动状态，达到管网液体平衡和节约源的目的。

阀门设有开启度指示、开度锁定装置及用于流量测定的测压小阀，只要在各支路及用户入口装上适当规格的平衡阀，并用专用智能仪表进行一次性调试后锁定，将系统的总水量控制在合理的范围内、从而克服了“大流量，小温差”的不合理现象。

三、平衡阀种类及特点平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。

如：静态平衡阀，动态平衡阀。

静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等.平衡阀属于调节阀范畴，它的工作原理是通过改变阀芯与阀座的间隙（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的.1、静态平衡阀静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等等，五花八门。

共同特性是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的。

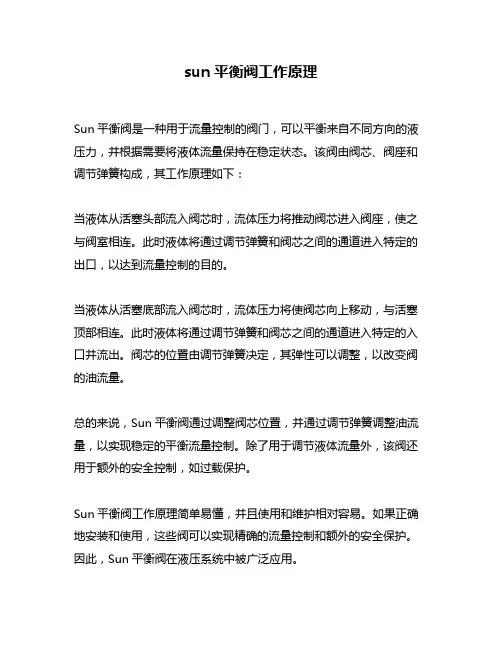

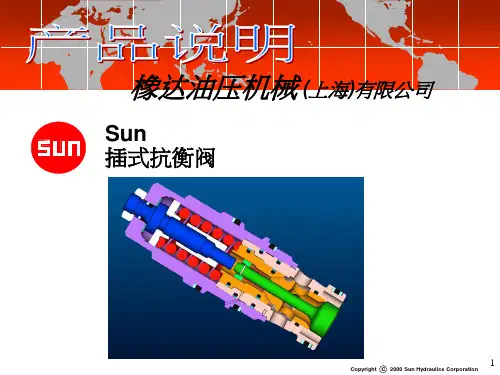

sun平衡阀工作原理
Sun平衡阀是一种用于流量控制的阀门，可以平衡来自不同方向的液压力，并根据需要将液体流量保持在稳定状态。

该阀由阀芯、阀座和调节弹簧构成，其工作原理如下：
当液体从活塞头部流入阀芯时，流体压力将推动阀芯进入阀座，使之与阀室相连。

此时液体将通过调节弹簧和阀芯之间的通道进入特定的出口，以达到流量控制的目的。

当液体从活塞底部流入阀芯时，流体压力将使阀芯向上移动，与活塞顶部相连。

此时液体将通过调节弹簧和阀芯之间的通道进入特定的入口并流出。

阀芯的位置由调节弹簧决定，其弹性可以调整，以改变阀的油流量。

总的来说，Sun平衡阀通过调整阀芯位置，并通过调节弹簧调整油流量，以实现稳定的平衡流量控制。

除了用于调节液体流量外，该阀还用于额外的安全控制，如过载保护。

Sun平衡阀工作原理简单易懂，并且使用和维护相对容易。

如果正确地安装和使用，这些阀可以实现精确的流量控制和额外的安全保护。

因此，Sun平衡阀在液压系统中被广泛应用。

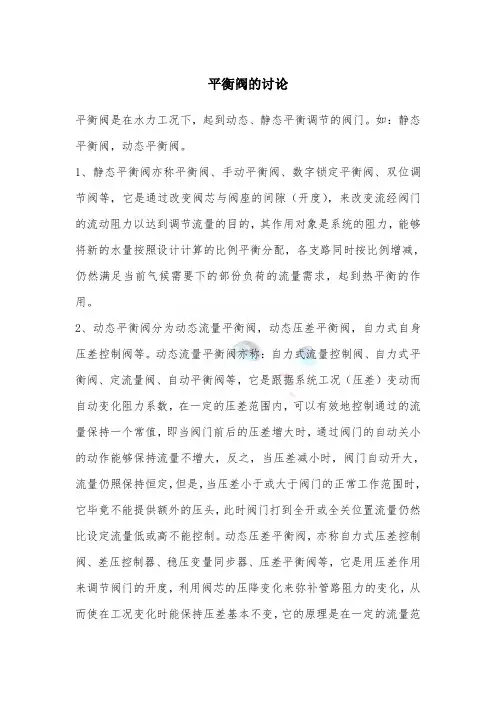

平衡阀的讨论平衡阀是在水力工况下，起到动态、静态平衡调节的阀门。

如：静态平衡阀，动态平衡阀。

1、静态平衡阀亦称平衡阀、手动平衡阀、数字锁定平衡阀、双位调节阀等，它是通过改变阀芯与阀座的间隙（开度），来改变流经阀门的流动阻力以达到调节流量的目的，其作用对象是系统的阻力，能够将新的水量按照设计计算的比例平衡分配，各支路同时按比例增减，仍然满足当前气候需要下的部份负荷的流量需求，起到热平衡的作用。

2、动态平衡阀分为动态流量平衡阀，动态压差平衡阀，自力式自身压差控制阀等。

动态流量平衡阀亦称：自力式流量控制阀、自力式平衡阀、定流量阀、自动平衡阀等，它是跟据系统工况（压差）变动而自动变化阻力系数，在一定的压差范围内，可以有效地控制通过的流量保持一个常值，即当阀门前后的压差增大时，通过阀门的自动关小的动作能够保持流量不增大，反之，当压差减小时，阀门自动开大，流量仍照保持恒定，但是，当压差小于或大于阀门的正常工作范围时，它毕竟不能提供额外的压头，此时阀门打到全开或全关位置流量仍然比设定流量低或高不能控制。

动态压差平衡阀，亦称自力式压差控制阀、差压控制器、稳压变量同步器、压差平衡阀等，它是用压差作用来调节阀门的开度，利用阀芯的压降变化来弥补管路阻力的变化，从而使在工况变化时能保持压差基本不变，它的原理是在一定的流量范围内，可以有效地控制被控系统的压差恒定，即当系统的压差增大时，通过阀门的自动关小动作，它能保证被控系统压差增大反之，当压差减小时，阀门自动开大，压差仍保持恒定。

自力自身压差控制阀，在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设定值，阀塞自动打开并在感压膜作用下自动调节开度，保持阀门两端压差相对恒定。

平衡阀是因为能解决供暖系统的水利平衡问题而得此名，它都属于量调节，还有一种属于半质量调节平衡阀是用温度传感器探测回水温度而确定阀门开度的一种阀门。

平衡阀的发展课题，用于冬季采暖、夏季制冷的同一系统，无法采用自力式平衡阀，因为散热与制冷的流量不同，转换季节要重新调节，很麻烦。

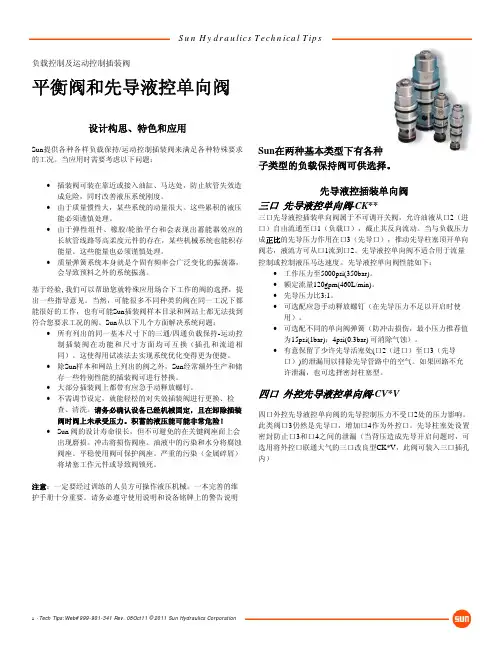

SUN 平衡阀常 平衡阀常见问题解答-------------------Sun Hydraulics ChinaSUN 平衡阀常见问题解答问：我可以在现场调试设定平衡阀吗？ 我可以在现场调试设定平衡阀吗？ 答：我们总是推荐客户在使用前将平衡阀设定好。

当安装后，由于先导作用力以及执行器的影响，平衡阀的设 定工作较难进行。

一旦安装后，调节杆的作用只是针对于特殊情况下的人工应急动作。

（比如重物悬在空中需 要，进行人工操作释放） 问：我可以选用透大气型的平衡阀来替代 4 口的平衡阀吗？ 口的平衡阀吗？这样我可以节省管路。

这样我可以节省管路。

答: 三口透大气型平衡阀只是针对于原先选用 3 口标准无泄流的平衡阀产生问题的情况。

如果是新项目需要弹 簧腔泄压，我们推荐使用 4 口泄流型平衡阀。

虽然弹簧腔是完全密封，但透大气型平衡阀在长时间还是会有一 些微小的泄漏，同时透大气的部分也容易受到环境的腐蚀。

问：我如何选择平衡阀的先导比? 答: 大多数的平衡阀的使用场合，3:1 的先导比都可以很好的满足。

更低的先导比将会增加系统的稳定性，而 更高的先导比会更节能。

尽量避免选用 10:1 的先导比。

问：如何调定平衡阀的设定值? 答：当平衡阀安装于系统中时，将非常难设定。

这是因为先导作用力，负载压力以及液压缸的缸径比都会对平 衡阀工作造成影响。

最好的设定方法还是单独设定平衡阀的值（不要装在回路中）。

请注意：如果是从系统中 将平衡阀移出，需要确保机器或者负载在安全位。

将平衡阀旋入单作用平衡块，1 口接负载口，2、3 口通回油 （或者大气）。

提高 1 口的压力，直至阀口开启。

重复几次确保一致性。

之后再按开启压力的 1.3 倍值设定 问：如何知道需要多少先导压力才可以结合负载一起开启平衡阀？ 如何知道需要多少先导压力才可以结合负载一起开启平衡阀？ 答: 打开平衡阀，需要考虑两个作用面积，溢流面积以及先导面积；“先导面积/溢流面积”被称之为先导开 启比。

/CWGLMODELCWGL-LGN2:1 pilot ratio, vented counterbalance valveCAPACITY: 240 L/min. | CAVITY: T-23AL Control Standard ScrewAdjustmentG FunctionalSetting Range2000 - 6000 psi(140 - 420 bar),4000 psi (280 bar)Standard SettingN Seal Material Buna-N(none)Material/Coating StandardMaterial/CoatingCONFIGURATIONVented counterbalance valves with pilot assist are meant to control an overrunning load. The check valveallows free flow from the directional valve (port 2) to the load (port 1) while a direct-acting, pilot-assistedrelief valve controls flow from port 1 to port 2. Pilot assist at port 3 lowers the effective setting of the reliefvalve at a rate determined by the pilot ratio. Backpressure at port 2 does not affect the valve settingbecause the spring chamber references the vent (port 4).Other names for this valve include motion control valve and over center valve.TECHNICAL DATACavity T-23ASeries3Capacity240 L/min.Pilot Ratio2:1Maximum Recommended Load Pressure at Maximum Setting320 barMaximum Setting420 barFactory Pressure Settings Established at30 cc/min.Maximum Valve Leakage at Reseat0,3 cc/min.Check Cracking Pressure1,7 barAdjustment - Number of Counterclockwise Turns to Increase Setting5Operating Characteristic StandardReseat>85% of settingValve Hex Size31,8 mmValve Installation Torque203 - 217 NmAdjustment Screw Internal Hex Size 4 mmAdjustment Locknut/Cap Hex Size15 mmAdjustment Nut Torque9 - 10 NmSeal kit - Cartridge Buna: 990-023-007Seal kit - Cartridge Polyurethane: 990-023-002Seal kit - Cartridge Viton: 990-023-006 4-Port VentedSYMBOLSPERFORMANCE CURVESMATERIAL/COATINGStandard OptionsStandard Material/Coating/AP Stainless Steel, PassivatedCopyright © 2002-2014 Sun Hydraulics Corporation. All rights reserved.。
