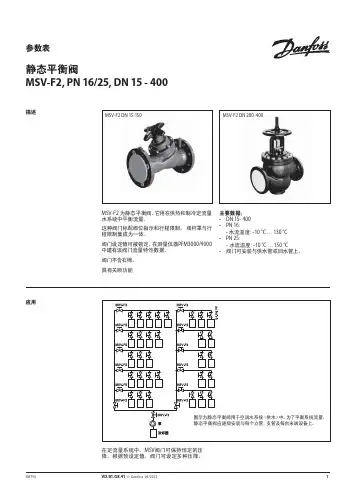

参数表静态平衡阀MSV-F2, PN 16/25, DN 15 - 400描述MSV-F2 为静态平衡阀。
它用在供热和制冷定流量水系统中平衡流量。
这种阀门标配阀位指示和行程限制。
阀杆罩与行程限制集成为一体。
阀门设定值可被锁定。
在测量仪器PFM3000/4000中建有该阀门流量特性数据。
阀门不含石棉。
具有关断功能主要数据:• DN 15- 400• PN 16: - 水流温度: –10 °C … 130 °C • PN 25:- 水流温度: –10 °C … 150 °C• 阀门可安装与供水管或回水管上。
MSV-F2 DN 15-150应用MSV-F2 DN 200-400在定流量系统中,MSV 阀门可保持恒定的压降。
根据预设定值,阀门可设定多种压降。
订货附件型号产品编号Rectus型快速测量接头003Z0108针式测量接头,2 件003Z0104加长型针式测量接头45 mm,2 件003Z0103针式测量接头连接件,2 件003Z0107 PFM4000测量仪器参见相关参数表型号产品编号手轮DN 15- 50003Z0179DN 65- 150003Z0180DN 200003Z0181DN 250- 300003Z0182DN 350- 400003Z0183MSV-F2 阀门 - PN 16公称直径DN 1520253240506580100125150200250300350400k vs (m 3/h ) 3.16.39.015.532.353.893.4122.3200.0304.4400.8685.6952.31380.22046.12584.6公称压力(Bar)16最大压降(Bar)1.5泄漏率 A 级:依照 ISO5208,表 5(无可见渗漏)流体介质水以及水与辅助冷却剂(如乙二醇)的混合物* ,用于闭式供暖和制冷系统流体最高温度(°C) 130连接符合 EN 1092-2 标准的法兰重量(闭式) 2.32.93.85.67.29.41721324356231354497747890阀体材料铸铁 EN-GJL 250 (GG 25)阀座密封EPDM圆锥材料CW602NCuSn5Zn5Pb5铸造不锈钢* 请向供应商确认材料与辅助冷却剂的相容性。

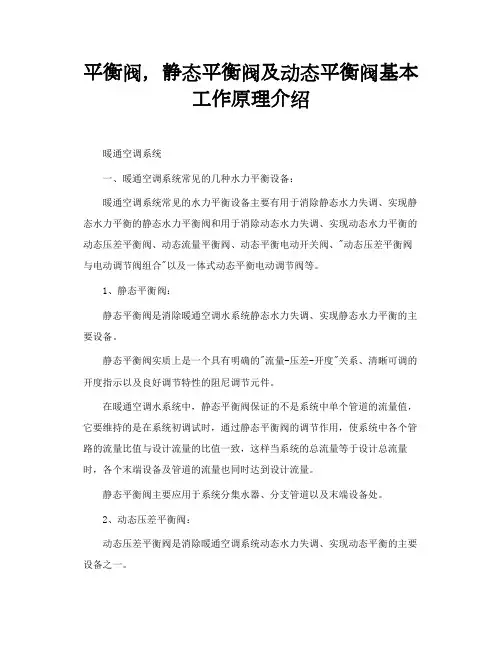

平衡阀,静态平衡阀及动态平衡阀基本工作原理介绍暖通空调系统一、暖通空调系统常见的几种水力平衡设备:暖通空调系统常见的水力平衡设备主要有用于消除静态水力失调、实现静态水力平衡的静态水力平衡阀和用于消除动态水力失调、实现动态水力平衡的动态压差平衡阀、动态流量平衡阀、动态平衡电动开关阀、"动态压差平衡阀与电动调节阀组合"以及一体式动态平衡电动调节阀等。
1、静态平衡阀:静态平衡阀是消除暖通空调水系统静态水力失调、实现静态水力平衡的主要设备。
静态平衡阀实质上是一个具有明确的"流量-压差-开度"关系、清晰可调的开度指示以及良好调节特性的阻尼调节元件。
在暖通空调水系统中,静态平衡阀保证的不是系统中单个管道的流量值,它要维持的是在系统初调试时,通过静态平衡阀的调节作用,使系统中各个管路的流量比值与设计流量的比值一致,这样当系统的总流量等于设计总流量时,各个末端设备及管道的流量也同时达到设计流量。
静态平衡阀主要应用于系统分集水器、分支管道以及末端设备处。

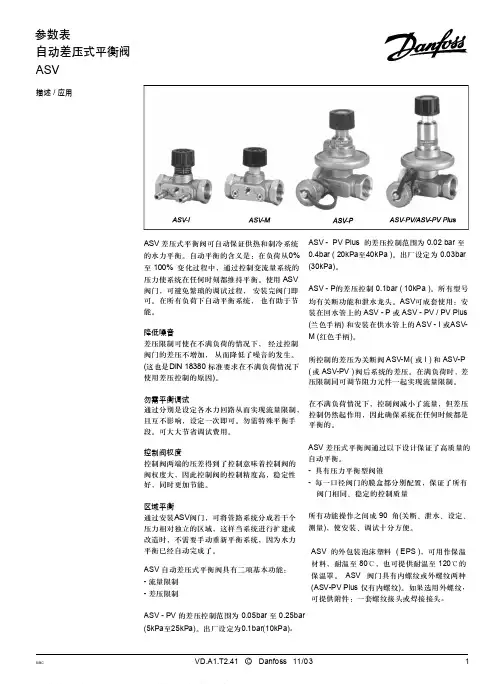

2、动态压差平衡阀:动态压差平衡阀是消除暖通空调系统动态水力失调、实现动态平衡的主要设备之一。
动态压差平衡阀具有关键点定压差功能,它通过阀门内部的自力式机构,能自动地将系统两个关键点之间的压差恒定在设定压差值。
基于全面水力平衡系统对分系统定压、分级定压以及设备定压的要求,动态压差平衡阀广泛地应用在系统主管、分支管道以及各种末端设备处。
3、动态流量平衡阀:动态流量平衡阀是消除系统动态水力失调的设备之一。
动态流量平衡阀实质是在一定的压差范围内维持管道的流量始终不变,流量值的大小可以根据系统要求进行定制,因此它又叫做"定流量平衡阀"。
动态流量平衡阀主要应用于水力系统中要求保持流量不变的管道,如冷水机组冷冻、冷却水管以及采用变风量调节系统制冷供热量的末端设备管道处。
4、动态平衡电动开关阀:动态平衡电动开关阀是暖通空调水系统消除动态水力失调、实现动态平衡的主要设备之一。

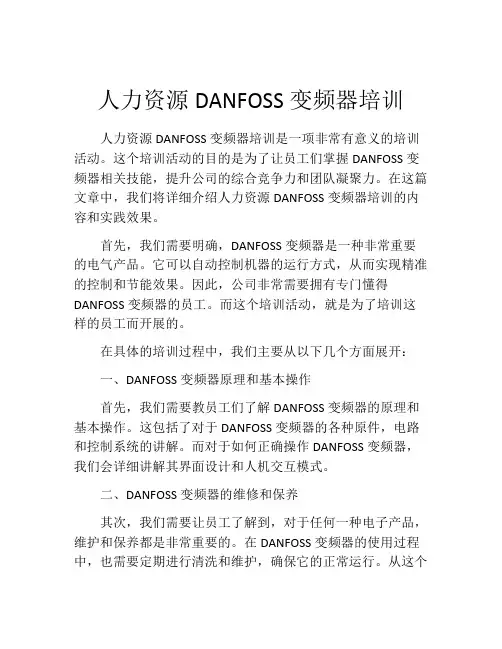

人力资源DANFOSS变频器培训人力资源DANFOSS变频器培训是一项非常有意义的培训活动。
这个培训活动的目的是为了让员工们掌握DANFOSS变频器相关技能,提升公司的综合竞争力和团队凝聚力。
在这篇文章中,我们将详细介绍人力资源DANFOSS变频器培训的内容和实践效果。
首先,我们需要明确,DANFOSS变频器是一种非常重要的电气产品。
它可以自动控制机器的运行方式,从而实现精准的控制和节能效果。
因此,公司非常需要拥有专门懂得DANFOSS变频器的员工。
而这个培训活动,就是为了培训这样的员工而开展的。
在具体的培训过程中,我们主要从以下几个方面展开:一、DANFOSS变频器原理和基本操作首先,我们需要教员工们了解DANFOSS变频器的原理和基本操作。
这包括了对于DANFOSS变频器的各种原件,电路和控制系统的讲解。
而对于如何正确操作DANFOSS变频器,我们会详细讲解其界面设计和人机交互模式。
二、DANFOSS变频器的维修和保养其次,我们需要让员工了解到,对于任何一种电子产品,维护和保养都是非常重要的。
在DANFOSS变频器的使用过程中,也需要定期进行清洗和维护,确保它的正常运行。
从这个角度出发,我们还会教员工们一些基本的DANFOSS变频器维修技巧,如何诊断和解决一些常见的故障。
这不仅能够让员工们掌握更多的技能,也能够有助于降低维修成本和提高设备稳定性。
三、DANFOSS变频器在实际应用中的示范和演练最后,我们还需要让员工们进行实际的操作示范和演练。
这一环节,除了让员工们进行DANFOSS变频器的示范操作,我们还会将企业的实际应用情况融入其中。
这样能够更好的帮助员工们学习,也能够提高培训的实际效果。
通过以上三个方面的培训,我们相信员工们能够有效的掌握DANFOSS变频器相关的技能。
在实践中,人力资源DANFOSS变频器培训的实际效果也非常明显。
首先,员工们的工作绩效明显提高,出现问题时能够更快更准确的进行诊断和解决;同时,员工们对于公司的归属感也得到了加强,而这也将进一步提高团队的凝聚力。

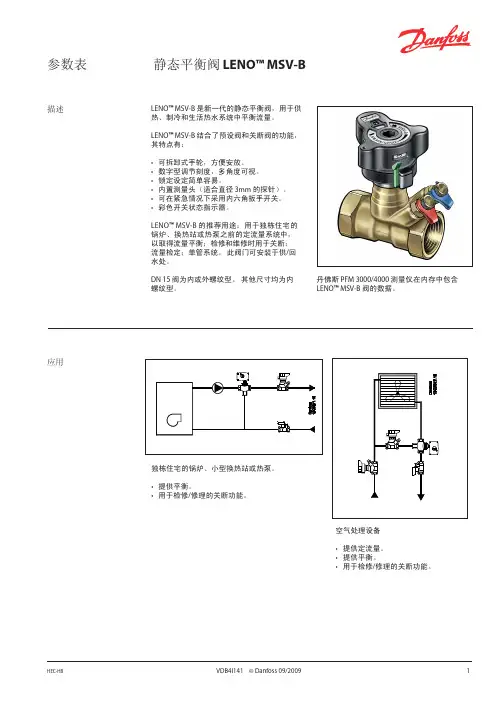

参数表 静态平衡阀 LENO™ MSV-B描述LENO ™ MSV-B 是新一代的静态平衡阀,用于供热、制冷和生活热水系统中平衡流量。
