南京理⼯⼤学机械原理题库综合题12 综合题1.⼀操纵机构如图⽰，原动件1绕O 匀速转动，通过2驱使3运动。
已知R 112= cm ，R 220= cm ， R l l l l O O O O O O O O 31223313074=====cm,cm,cm ，试：（1）按⽐例画出机构运动简图；（2）构件1作匀速整周转动时，构件3是作整周转动还是摆动？⽤数学式证明。
2.试列举出五种能将连续回转运动转换为直线运动的机构，要求画出机构⽰意图 , 写上机构名称。
3.在图⽰轮系中，已知z z z z 13462288===,,，试求：（1）传动⽐i 16；（2）该机构的⾃由度F ，并指明虚约束、复合铰链和局部⾃由度。
4.转动轴线互相平⾏的两构件中，主动件作匀速转运，从动件作往复摆动，若要求主动件每转动⼀周，从动件往复摆动⼀次，试：（1）确定采⽤什么机构（⾄少确定两种机构）；（2）画出其简图；（3）简单说明设计该机构尺⼨时应注意哪些问题。
5.在图⽰机构中，已知?ω116050010===,mm,rad /s h ,构件3的重量Q 310=N ，⽣产阻⼒P r N =100 ，其余构件的重量和惯性⼒不计，试：（1）写出速度和加速度向量⽅程式，作速度和加速度多边形图，确定在图⽰位置时构件3的速度和加速度的⼤⼩及⽅向；（2）计算构件3的惯性⼒P I3，并在构件3上标明⽅向；（3）计算作⽤在构件3上的⼒P r 、Q 3，P I3等效到构件1上的等效⼒矩M ，并标明其⽅向。
r6.图⽰正切机构中，已知x l AD ====50100104511 mm,mm, rad/s, ω?，构件3的质量m 310= kg ，其它构件质量忽略不计。
作⽤在D 点的驱动⼒F d N =10（重⼒加速度g =10 m /s 2），试：（1）⽤相对运动图解法求C 点的速度r v C 和加速度ra C ；（2）计算构件3的惯性⼒P I3，并求作⽤在C 点的阻⼒F r 。

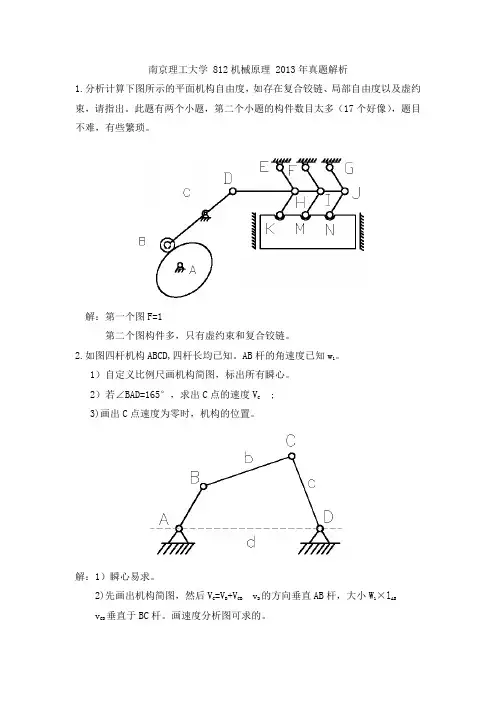

南京理工大学 812机械原理 2013年真题解析1.分析计算下图所示的平面机构自由度，如存在复合铰链、局部自由度以及虚约束，请指出。
此题有两个小题，第二个小题的构件数目太多（17个好像），题目不难，有些繁琐。
解：第一个图F=1第二个图构件多，只有虚约束和复合铰链。
2.如图四杆机构ABCD,四杆长均已知。
AB 杆的角速度已知w 1。
1）自定义比例尺画机构简图，标出所有瞬心。
2）若∠BAD=165°，求出C 点的速度V C ; 3)画出C 点速度为零时，机构的位置。
解：1）瞬心易求。
2)先画出机构简图，然后V C =V B +V CB v B 的方向垂直AB 杆，大小W 1×l AB v CB 垂直于BC 杆。
画速度分析图可求的。
3）即死点。
AB和BC共线时。
C点速度为0。
3.如图凸轮机构，已知凸轮半径R，OA，滚子半径r。
，BC，B点位置确定。
（1）画出理论轮廓线、基圆，并标出基圆半径；（2）画出凸轮在图示E点处的压力角α；（3）标出升程角φ，并说明凸轮的转向。
解：1）理论轮廓线：OC为半径 O为圆心基园：OA和凸轮交点M，以AM为半径，A为圆心画圆2）反转法。
B点绕A点转动，BC长固定，OE延长交理论轮廓线线于点P，以P 为圆心，BC为半径可求出B'点。
P点速度垂直与B'C杆，力垂直于切线。
F和V 的夹角即为E点压力角。
3）OA延长，交凸轮于MN两点，由MN两点找出BC杆的位置，然后，两个B1和B2的对圆心A的夹角即为升程角。
这里要自己假设凸轮的转向。
然后反转判断哪个角是升程角。
4. 在图示机构中，各杆杆长已知，构件2以等角速度w2按一定方向转动，当∠BAD一固定角度时，运用图解法求出6杆的角速度α，角加速度ε。
解：6杆的分析就是分析4件上的C点。
对2构件扩大到C点，然后列两个速度和加速度方程，一个是C点，一个是D 点。
即可求解。
5.机构设计题。
机构简图如下：题目要求是使该机构在整个行程中有较小的压力角，画出机构简图，并求出OA,OC,DB的长度。

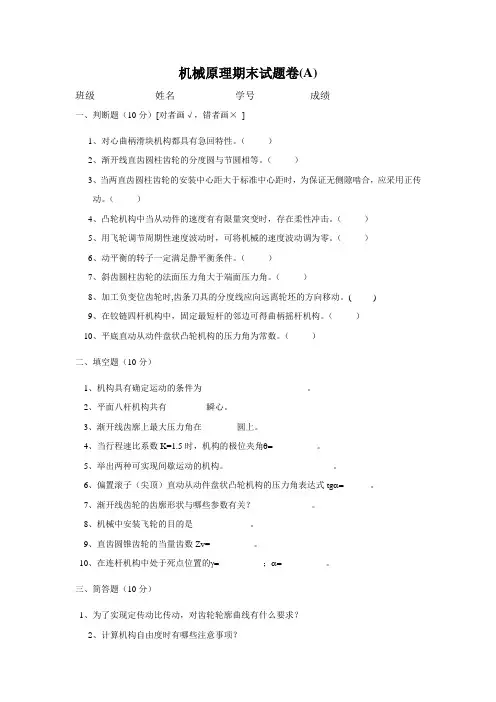

机械原理期末试题卷(A)班级____________姓名____________学号___________成绩_____________一、判断题（10分）[对者画√，错者画×]1、对心曲柄滑块机构都具有急回特性。
（）2、渐开线直齿圆柱齿轮的分度圆与节圆相等。
（）3、当两直齿圆柱齿轮的安装中心距大于标准中心距时，为保证无侧隙啮合，应采用正传动。
（）4、凸轮机构中当从动件的速度有有限量突变时，存在柔性冲击。
（）5、用飞轮调节周期性速度波动时，可将机械的速度波动调为零。
（）6、动平衡的转子一定满足静平衡条件。
（）7、斜齿圆柱齿轮的法面压力角大于端面压力角。
（）8、加工负变位齿轮时,齿条刀具的分度线应向远离轮坯的方向移动。
( )9、在铰链四杆机构中，固定最短杆的邻边可得曲柄摇杆机构。
（）10、平底直动从动件盘状凸轮机构的压力角为常数。
（）二、填空题（10分）1、机构具有确定运动的条件为________________________。
2、平面八杆机构共有_________瞬心。
3、渐开线齿廓上最大压力角在________圆上。
4、当行程速比系数K=1.5时，机构的极位夹角θ=__________。
5、举出两种可实现间歇运动的机构。
________________________。
6、偏置滚子（尖顶）直动从动件盘状凸轮机构的压力角表达式tgα=______。
7、渐开线齿轮的齿廓形状与哪些参数有关？_____________。
8、机械中安装飞轮的目的是_____________。
9、直齿圆锥齿轮的当量齿数Zv=__________。
10、在连杆机构中处于死点位置的γ=__________；α=__________。
三、简答题（10分）1、为了实现定传动比传动，对齿轮轮廓曲线有什么要求？2、计算机构自由度时有哪些注意事项？3、计算混合轮系传动比有哪些步骤？4、铰链四杆机构中存在双曲柄的条件是什么？5、机构等效动力学模型中的四个等效量有哪些?分别是根据何种原理求得？四、计算如图8.1发动机配气机构的自由度。
