隧15明洞工程施工作业指导书(中铁上海局)

隧道工程施工作业指导书————————————————————————————————作者：————————————————————————————————日期：隧道工程施工作业指导书目录1、明洞施工作业指导书2、洞身开挖施工作业指导书3、隧道爆破施工作业指导书4、锚杆施工作业指导书5、喷射砼施工作业指导书6、型钢钢架施工作业指导书7、结构防、排水施工作业指导书8、二次衬砌施工作业指导书9、路基施工作业指导书10、挡土墙施工作业指导书11、骨架护坡施工作业指导书12、预应力锚索施工作业指导书13、格构梁施工作业指导书明洞施工作业指导书首先按设计要求施作洞顶截水沟、天沟以及排水沟，然后按照设计坡度刷坡。

边仰坡及洞口处开挖面，采用人工借助反铲、风镐、风钻由上而下进行开挖，并随之进行防护。

进口端洞门为单压式明洞门，施工时先按设计要求施作截水沟，然后逐级进行边坡开挖，做到开挖一级，防护一级。

按明洞施工工序施作明洞，待明洞施工完成后，进入隧道洞身施工。

由于本明洞地质条件极差，为防止坡体滑动、保证坡体的稳定性，明洞采用明挖和暗挖并分段施工的方法。

左拱部采用明挖法施工，其他部位均采用暗挖法进行施工。

施工时先明挖左拱部土体，并随即对开挖土体两侧的边坡进行R32N 自进式锚杆注浆加固。

加固好后施作暗挖段Φ108管棚和间距为80cm的I20a型钢钢架护拱。

待型钢钢架护拱做好后，对本段明洞部分施作防水层进行土石回填以保证山体压力平衡，并施做右拱部暗挖部分管棚。

待右拱部暗挖及初期支护段完成后，再分部暗挖边墙及仰拱部分，边墙及仰拱部分的支护随开挖同步进行，使初期支护及早封闭，形成较好的支护状态以减少围岩的沉降。

附图：明洞施工工艺框图出口端为无端墙斜交洞门，先将坡面防护、预应力锚索及格构梁施作完成后，方可施作洞门工程。

由于本洞门与线路斜交,施工较一般地段复杂,施工时型钢钢架先在洞外预先按设计尺寸制作好后,现场精确放样,逐榀安装,将初期支护部分完成后，便可开始进洞施工,进洞后出口段按CD工法施工以减小围岩松驰变形量。

隧道施工测量作业指导书1.适用范围适用于新建福州至厦门铁路隧道工程测量作业。

2.作业准备2.1 内业技术准备2.1.1阅读设计图纸，复核隧道中心里程、标高及结构尺寸，记录审图结果。

2.1.2计算主线及轮廓线坐标，并由各分部技术负责人独立校核签字。

计算人与复核人需采用不同的方法进行坐标计算和复核。

2.1.3准备仪器和工具，使用的仪器必须在有效的检定周期内。

检查仪器常规设置：如单位、坐标方式、补偿方式、棱镜类型、棱镜常数、温度、气压等。

2.1.4使用有内存的全站仪时，可以提前将控制点和放样点的坐标数据输入仪器内存，并检查。

2.2 外业技术准备2.2.1 根据规范要求，对设计单位交接的控制网点进行现场检查其安全性及稳固性，并对CPI、CPII及高程控制网点成果进行复测确认，复测成果及时上报监理及业主单位进行复核审批。

2.1.2 已有控制点不能满足精度要求应重新布设控制，已有的控制点密度不能满足放样需要时应根据现有的控制点进行加密。

2.1.3 配置足够的测量仪器设备，测量仪器设备精度必须满足隧道工程施工测量及监控量测精度要求，保证仪器设备经过国家检定单位检定合格并在有效期内。

2.1.4 隧道工程开工前，应根据相关测量规范要求并结合现场实际工作需要，在CPI、CPII及二等水准高程控制网的基础上进行同级扩展加密测量工作，建立洞外测量控制网。

2.1.5施工图纸资料及线路设计参数资料的收集整理及检查计算，准备实施测量工作。

3 技术要求3.1 内业资料要求3.1.1 首先必须对图纸会审，理解设计意图，对线性要素、中桩坐标复核，对全线标高根据图纸提供的要素进行复核，作好会审记录，对错误或疑问及时联系设计院明确。

3.1.2 加强对图纸的管理，对于设计变更部分，在原图用红笔标注，通知所有测量人员，图纸应标明有效或无效。

3.1.3 测量内业计算资料必须做到两人独立计算复核，必要时经过第三者计算复核或用不同的方法进行计算复核。

×××隧道工程明洞工程施工作业指导书1、适用范围适用于×××标段DK818+413～DK836+170段范围内隧道及×××隧道地段明洞施工。

具体内容包括：隧道明洞施工、防风明洞施工2、作业准备2.1内业技术准备作业指导书编制后，在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，掌握有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工人员进行上岗前的技术培训，考试合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

施工所需电力线路架设已完成，满足机械所需电力供应需求，并配备适合备用的柴油机。

用全站仪、GPS全球定位系统等准确放样。

所有机械已经全部到位并正常工作。

3、技术要求明确明洞作业的工艺流程、操作要点和相应的工艺标准，规范明洞施工，保障明洞施工质量所使用的机械和设备具有合格的出厂证明及使用期限，并按相关要求进行质量验收，有验收记录。

4、施工程序与工艺流程4.1 隧道明洞施工4.1.1明洞工程内容包括明洞土石方开挖、排水系统、明洞、坡面防护、挡墙以及洞口的辅助工程等的施工及其他有关作业。

洞口与明洞工程应按照隧道施工组织设计的顺序安排，按图纸要求先施工完成，以减少干扰，并保证安全，为加速隧道施工创造条件。

隧道洞口附近其他构筑物的施工安排，应考虑到隧道施工场地布置及适应弃渣、运输的需要，相邻工程的部署，亦应妥善安排。

洞口工程特别是排水、坡面防护等工程，在隧道施工过程中直至完工交验之前，应经常进行养护维修。

洞口施工时，如地质情况有变化或其他原因需变更设计或施工方案时，应及时按变更设计管理办法处理。

4.1.2 洞口土石方（1）按照图纸的要求，在洞口施工放样的线位上进行边坡、仰坡自上而下的开挖；不得采用大爆破，尽量减少原地层的扰动。

隧道施工作业指导书一、引言本文档旨在为隧道施工作业人员提供必要的指导和规范，确保隧道施工作业的安全和顺利进行。

在进行隧道施工作业前，请仔细阅读本指导书，并严格按照规定操作。

二、施工前准备1.安全准备:–隧道施工作业人员必须佩戴符合要求的安全帽、安全鞋，并穿着合适的工作服。

–必须配备有效的通风设备，以确保施工现场的空气流通和质量。

–检查隧道施工现场的围护结构和辅助设备是否符合安全要求，如有异常应立即报告相关人员。

–设置明显的警示标志和隔离栏杆，确保施工区域的安全。

2.施工设备准备:–检查施工设备的完好性和运行状况，如有故障或异常，应及时维修或更换。

–确保施工设备的操作人员经过专业培训，熟悉设备的操作和维护。

3.施工材料准备:–质量合格的施工材料应提前准备，并妥善保管。

–所有施工材料必须符合相关标准和规范，不得使用过期或损坏的材料。

三、施工流程1.地表准备:–清理施工现场，确保地表平整。

–根据设计要求，设置必要的支撑结构或围护体。

–对施工区域进行测量标志，确保施工尺寸的准确性。

2.开挖施工:–根据设计要求和工程进度，逐步开展隧道的开挖工作。

–采用适当的爆破技术和施工方法进行开挖。

–注意控制开挖的深度和形状，以确保隧道的稳定性和安全性。

3.地下施工:–根据设计要求和工程进度，进行施工材料的运输和敷设。

–按照要求安装和连接各种设备和管道。

–保持施工现场的清洁和整齐。

4.结构施工:–根据设计要求，进行隧道结构的施工和加固工作。

–使用合适的材料和技术进行结构施工。

–确保施工过程中的质量控制和监督。

四、施工安全措施1.防护措施:–施工部位必须设置警示标志和明显的隔离栏杆，限制非施工人员的进入。

–提供足够的安全出口，并确保疏散通道的畅通。

–定期进行安全检查，确保施工场地的安全。

2.应急措施:–配备灭火器材，设立火警报警设备，并定期进行检查和维护。

–对施工人员进行急救培训，并设立急救设备和医疗援助站。

–制定应急预案，并进行应急演练。

目录1. 适用范围 (1)2. 作业准备 (1)3. 技术要求 (1)4. 施工程序及工艺流程 (3)5. 施工要求 (3)6. 劳动组织 (10)7. 材料要求 (10)8. 设备机具配置 (11)9. 质量控制及检验 (11)10. 安全及环保要求 (16)洞口及明洞工程施工作业指导书1.适用范围适用于改建铁路成都至昆明线峨眉至米易段*标管段内隧道工程洞口及明洞工程施工。

2.作业准备2.1 内业技术准备在开工前组织技术人员认真学习中铁五局成昆铁路实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行技术交底，对参加施工作业人员进行上岗前技术培训，考核合格后持证上岗。

2.2 外业技术准备施工作业层所涉及的各种外部技术数据收集。

修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

3.技术要求3.1 洞口段施工应符合下列规定：⑴洞口段开挖前应首先清除洞口开挖范围内的树木、杂草和树根，检查边、仰坡以上的山坡稳定情况，清除悬石、处理危石。

⑵洞口段施工过程中严格按照设计、规范要求布设地表沉降观测桩并进行观测。

⑶边、仰坡防护应符合设计要求和环境保护、水土保持的有关规定。

⑷开挖至隧底高程后，应及时施作排水侧沟及出水口，并与洞外排水系统协调连通。

⑸偏压洞口施工应先做好支挡、反应回填等工作后再进行开挖；开挖方法根据地形情况选定，避免人为因素加剧偏压。

⑹施工便道的引入和施工场地的平整应尽量减少对原地貌的破坏和对洞口山体稳定的影响。

3.2 洞口段开挖应符合下列规定：⑴洞口土方采用机械施工时，边、仰坡应预留约30cm的整修层，用人工刷坡并及时夯实整平成型，防止超挖，保证坡面平顺，坡率符合设计要求。

⑵洞口土石方自上而下分层分台阶开挖，严禁掏底开挖或上下重叠开挖，结合正洞开挖方法，预留进洞台阶，形成进洞面及边、仰坡，坡面防护和处理措施严格按设计要求施工，并应同时考虑，防止洞口段产生整体滑动。

隧道明洞施工作业指导书一、引言隧道明洞施工作业是隧道工程中的重要环节，对于保证施工质量和工期具有重要意义。

本指导书旨在为隧道明洞施工作业提供详细的指导，确保施工过程安全、高效、符合规范要求。

二、施工前准备1. 安全管理在施工前，必须进行全面的安全评估和风险分析，制定相应的安全措施和应急预案。

确保施工人员具备必要的安全培训和证书，并配备必要的安全防护设备。

2. 设备准备检查所需施工设备的完好性和可靠性，确保设备满足施工要求。

包括但不限于隧道掘进机、支护设备、通风设备、照明设备等。

3. 材料准备检查所需施工材料的质量和数量，确保材料符合规范要求。

包括但不限于钢筋、混凝土、砂浆、防水材料等。

4. 环境准备清理施工现场，确保施工区域无障碍物。

检查通风、排水等设施的正常运行情况。

三、施工流程1. 隧道明洞开挖（1）确定明洞开挖的起点和终点，并标明在施工图上。

（2）根据设计要求，选择合适的掘进方法和设备。

（3）进行地质勘察，了解隧道明洞的地质情况，以便调整施工方法和设备。

（4）进行预开挖，清理隧道明洞内的杂物和泥土。

（5）按照设计要求进行掘进作业，确保开挖的尺寸和形状符合设计要求。

2. 隧道明洞支护（1）根据设计要求选择合适的支护方式和材料。

（2）进行支护设备的安装和调试，确保支护设备的稳定性和可靠性。

（3）根据设计要求进行支护材料的安装，包括但不限于钢筋、混凝土、喷锚材料等。

（4）进行支护设备和材料的检查和维护，确保支护的持久性和安全性。

3. 隧道明洞通风（1）根据设计要求选择合适的通风设备和通风方式。

（2）进行通风设备的安装和调试，确保通风设备的正常运行。

（3）定期检查通风设备的运行情况，确保通风效果符合设计要求。

4. 隧道明洞照明（1）根据设计要求选择合适的照明设备和照明方式。

（2）进行照明设备的安装和调试，确保照明设备的亮度和稳定性。

（3）定期检查照明设备的运行情况，确保照明效果符合设计要求。

四、施工质量控制1. 施工记录对每个施工过程进行详细记录，包括但不限于开挖进度、支护施工过程、通风照明情况等。

隧道施工作业指导书一、引言隧道施工作业指导书旨在为隧道施工人员提供详细的施工作业指导，确保施工过程安全、高效、质量可控。

本指导书包括施工前准备、施工过程、施工安全、质量控制等方面的内容。

二、施工前准备1. 工程概述：介绍隧道工程的背景、目标和主要施工内容。

2. 施工方案：详细描述隧道施工的方法、工序和施工顺序。

3. 施工组织设计：确定施工团队的人员组成、职责分工和协调机制。

4. 施工设备准备：列出所需的施工机械设备及其数量、规格和性能要求。

5. 施工材料准备：明确所需的施工材料种类、数量和质量标准。

三、施工过程1. 施工进场：包括设立施工场地、搭建临时设施、组织人员进场等。

2. 地表开挖：根据施工方案要求，采用相应的开挖方法进行地表开挖。

3. 地下开挖：根据施工方案要求，采用相应的开挖方法进行地下开挖。

4. 支护与固结：根据地质条件和设计要求，选择合适的支护与固结措施。

5. 衬砌施工：根据设计要求，进行隧道衬砌的施工工艺和工序。

6. 排水与通风：确保隧道内的排水和通风系统正常运行。

7. 其他工程：根据具体工程要求，进行相应的施工工序。

四、施工安全1. 安全管理制度：明确施工期间的安全管理制度和安全责任人。

2. 施工现场安全：包括施工现场的防护措施、安全警示标识和施工人员的安全防护。

3. 施工机械安全：确保施工机械设备的安全使用和维护。

4. 施工作业安全：规定施工作业人员的安全操作规程和禁止行为。

5. 应急预案：制定施工期间的应急预案，包括事故处理和紧急疏散等。

五、质量控制1. 施工质量标准：明确隧道施工的质量要求和验收标准。

2. 质量控制措施：包括施工过程中的质量检测、监控和纠正措施。

3. 质量验收：规定隧道施工的质量验收程序和验收标准。

六、施工记录与报告1. 施工日志：记录施工过程中的关键节点、问题和解决措施。

2. 施工报告：定期向相关部门提交施工进展报告和质量安全情况报告。

七、总结与展望本指导书总结了隧道施工的经验教训，对今后类似工程的施工提出了展望和建议。

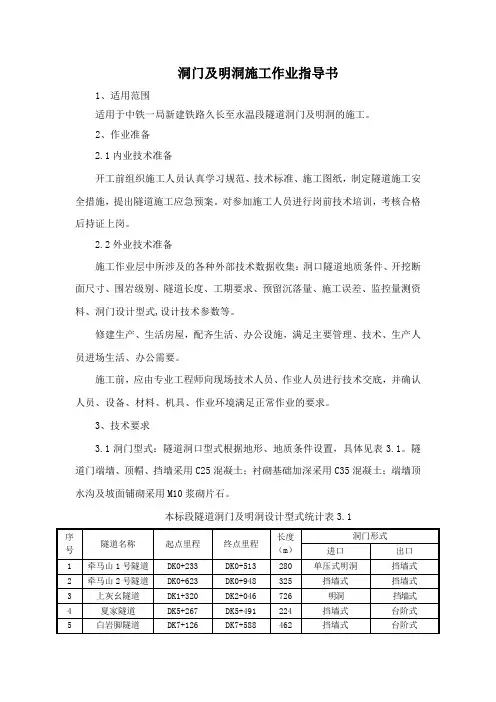

洞门及明洞施工作业指导书1、适用范围适用于中铁一局新建铁路久长至永温段隧道洞门及明洞的施工。

2、作业准备2.1内业技术准备开工前组织施工人员认真学习规范、技术标准、施工图纸，制定隧道施工安全措施，提出隧道施工应急预案。

对参加施工人员进行岗前技术培训，考核合格后持证上岗。

2.2外业技术准备施工作业层中所涉及的各种外部技术数据收集：洞口隧道地质条件、开挖断面尺寸、围岩级别、隧道长度、工期要求、预留沉落量、施工误差、监控量测资料、洞门设计型式,设计技术参数等。

修建生产、生活房屋，配齐生活、办公设施，满足主要管理、技术、生产人员进场生活、办公需要。

施工前，应由专业工程师向现场技术人员、作业人员进行技术交底，并确认人员、设备、材料、机具、作业环境满足正常作业的要求。

3、技术要求3.1洞门型式：隧道洞口型式根据地形、地质条件设置，具体见表3.1。

隧道门端墙、顶帽、挡墙采用C25混凝土；衬砌基础加深采用C35混凝土；端墙顶水沟及坡面铺砌采用M10浆砌片石。

本标段隧道洞门及明洞设计型式统计表3.13.2洞口明洞段施工均采用明挖法施工，并控制刷坡高度，临时坡面采取锚网喷防护。

3.3洞口施工时应先做好洞口的防排水设施，再进行洞口开挖，并及时做好洞口边仰坡防护，尽早修建洞门及洞口段衬砌，以确保洞口稳定和施工安全。

3.4明洞段施工时应注意避开雨季，施工前应做好明洞两侧的截水天沟；施工时采用分段分层拉槽开挖及支护，分层回填夯实，确保边坡的稳定；施工过程中应加强监控量测，包括坡面稳定、基底稳定等，以便及时掌握刷坡面动态和支护工作状态，保证基坑稳定和施工安全；且注意边坡开挖后根据设计立即做好边坡临时支护。

4、施工程序与工艺流程4.1施工程序洞门施工程序：施工准备→基础测量放样→基础开挖→安装基础模板→安装基础钢筋→基础砼浇筑→墙身放样→墙身钢筋安装→墙身模型安装→墙身砼浇筑→砼养护→洞顶回填及防排水处理→洞门装饰。

明洞施工程序：施工准备→侧壁及基础→开挖净空检查及测量放样→基坑检查→安装边墙基础模板→仰拱及边墙基础钢筋安装→浇筑仰拱及边墙基础混凝土→水沟立模→填充混凝土浇筑→台车定位→拱墙钢筋安装→外模安装→浇筑拱墙衬砌混凝土→拆模养护→防水层施工→回填土。

隧道明洞施工作业指导书一、项目背景隧道明洞是位于某地区的一座交通隧道工程，总长度约为10公里。

该隧道是连接两个城市的重要交通枢纽，具有极高的交通流量。

为确保施工作业的安全和顺利进行，制定本作业指导书。

二、施工目标1. 安全施工：确保施工过程中人员和设备的安全。

2. 质量控制：保证施工质量符合相关标准和要求。

3. 进度管理：合理安排施工进度，确保按时完成工程。

三、施工准备1. 人员组织：成立专门的施工团队，包括项目经理、技术人员、施工人员等。

2. 设备准备：根据施工需要，准备必要的机械设备、工具和材料。

3. 施工方案：制定详细的施工方案，包括施工工序、施工方法、施工顺序等。

四、施工步骤1. 地质勘察：对隧道明洞的地质情况进行详细勘察，确定施工方案的基础。

2. 预备工作：清理施工现场，搭建施工临时设施，确保施工环境整洁有序。

3. 掘进施工：采用盾构法进行隧道明洞的掘进施工，确保施工进度和质量。

4. 支护工程：根据地质情况，进行隧道明洞的支护工程，确保施工安全。

5. 排水工程：设置排水系统，及时排除施工现场的积水，保证施工进度。

6. 通风工程：安装通风设备，保证施工现场的空气流通，保证工人的健康。

7. 安全管理：设立安全监测系统，定期检查施工现场的安全状况，及时处理安全隐患。

8. 质量控制：设立质量监测系统，对施工过程进行监控，确保施工质量符合标准。

五、安全措施1. 施工现场设置警示标志，引导施工人员和车辆行驶。

2. 施工人员必须佩戴安全帽、安全鞋等个人防护装备。

3. 施工现场严禁吸烟，禁止明火作业。

4. 施工现场必须保持整洁，杂物必须及时清理。

5. 施工人员必须按照规定的工艺操作流程进行作业，严禁违章操作。

六、质量控制1. 施工过程中，必须按照相关标准和要求进行施工，确保施工质量。

2. 施工人员必须定期进行工作记录和检查记录，及时发现和解决质量问题。

3. 施工结束后，进行质量验收，确保工程质量符合要求。
