低压电动机保护定值整定
电动机的主要保护及计算
一、速断保护
1.速断高值：动作电流高定值Isdg计算。按躲过电动机最大起动电流计算，即：
Isdg=Krel×Kst×In
In=Ie/n TA
式中 Krel——可靠系数1.5；
Kst——电动机起动电流倍数（在6-8之间）；
In——电动机二次额定电流；
Ie——电动机一次额定电流；
n TA——电流互感器变比。
2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即：
Isdd=Krel×Kfb×In=7.8In
式中 Krel——可靠系数1.3；
Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。
3.动作时间整定值计算。保护固有动作时间，动作时间整定值取：
速断动作时间: tsd=0s.
二、单相接地零序过电流保护（低压电动机）
1.一次动作电流计算。有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取：
I0dz=(0.05-0.15)Ie
式中 I0dz——单相接地零序过电流保护一次动作电流整定值；
Ie——电动机一次额定电流。
当电动机容量较大时可取：
I0dz=(0.05-0.075)Ie
当电动机容量较小时可取：
I0dz=(0.1-0.15)Ie
由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。
2.动作时间t0dz计算。取：
t0dz=0s。
三、负序过电流保护
电动机三相电流不对称时产生负序电流I2，当电动机一次回路的一相断线（高压熔断器一相熔断或电动机一相绕组开焊），电动机一相或两相绕组匝间短路，电动机电源相序接反（电流互感器TA前相序接反）等出现很大的负序电流（I2）时，负序电流保护或不平衡电流（△I）保护（国产综合保护统称负序过电流保护，而国外进口综合保护统称不平衡△I 保护）延时动作切除故障。
1.负序动作电流计算。电动机两相运行时，负序过电流保护应可靠动作。
2.国产综合保护设置两阶段负序过电流保护时，整定计算可同时采用Ⅰ、Ⅱ段负序过电流保护。
（1）负序Ⅰ段过电流保护。按躲过区外不对称短路时电动机负序反馈电流和电动机起动时出现暂态二次负序电流，以及保证电动机在较大负荷两相运行和电动机内部不对称短路时有足够灵敏度综合考虑计算。
1）动作电流，采取经验公式，取：
I22dz＝（0.6-1）In
一般取I22dz=0.6In
2）动作时间。取：
t22dz＝（0.5-1）s。
（2）负序Ⅱ段过电流保护。按躲过电动机正常运行时可能的最大负序电流和电动机在较小负荷时两相运行时有足够灵敏度及对电动机定子绕组匝间短路有保护功能考虑。
1）动作电流，用经验公式，取：
I22dz＝（0.15-0.3）In
一般取I22dz=0.15In
2）动作时间。一般取：
t22dz＝（10-25）s。
四、长起动及正序过电流保护
长起动保护功能为起动过程中电动机堵转或重载起动时间过长，电动机起动超过允许的起动时间，电动机起动失败，长起动保护出口动作跳闸。如电动机起动正常，电动机起动结束后，长起动保护自动转为正常运行中的正序过电流保护（电动机运行中过负荷保护）。
1.国产综合保护长起动保护
（1）电动机额定起动电流计算。计算式为：
Iqde=Ksta·In
式中 Ksta——电动机额定起动电流倍数，一般取Ksta=6-7。
（2）电动机起动时间整定值计算。根据实测的正常最长起动时间计算，即：tyd=（1.2-1.5）t st.max
式中 t st.max——电动机正常最长起动时间。
对起动时间较长的重要电动机，如送风机、吸风机、循环水泵、电动给水泵等电动机，取tyd=30s。
2. 国产综合保护正序过电流保护
（1）动作电流整定值计算。计算式为：
I1g1=Krel·In
式中 Krel——可靠系数，取1.3—1.5。
（2）动作时间整定值计算。按电动机允许过负荷时间内保证电动机安全运行计算，如电动机在 1.5Ie时允许运行420s，电动机自起动时间为10s，则可取两者中间的适中值，即t1g1=30-60s。正序保护一般可取：
t1g1=30-60s
五、电动机低电压保护
（1）为保证重要高压电动机自启动，必要时应加装0.5s延时切除Ⅰ、Ⅱ类电动机的低电压保护，其动作整定值为：
动作电压： Uqy=（0.6-0.7）Un
动作时间：tqy=0.5s
（2）生产工艺不允许在电动机完全停转后突然来电时自启动的电动机，如给水电动机、一次风机、送风机、排粉机等等电动机，根据工艺要求加装9s的低电压保护，动作后切除这些电动机，其动作整定值为：
动作电压： Uqy=（0.4-0.45）Un
动作时间：tqy=9s
六、高压电动机FC回路
对于高压电动机采用真空接触器（而不是真空断路器，如：我厂6KV磨煤机、灰渣泵）的回路，一般称为FC回路。FC回路带有闭锁保护跳闸出口的功能，以防止真空接触器切断超过其允许的短路电流。所以，具有FC回路闭锁保护跳闸出口功能的综合保护，其相电流速断整定计算不需考虑电流速断保护动作时间与高压熔断器时间配合，不需增加短延时，可以采用固有动作时间。
由于FC回路的真空接触器只能接通和断开电动机的起动电流和负荷电流，而不能断开超过其允许断开电流值的短路电流。如额定电压为6.3KV的真空接触器只可断开小于3800A 的短路电流（我厂磨煤机、灰渣泵的遮断电流为3200A），而短路电流超过3800A时，则需用高压熔断器熔断切除短路电流。用于切断电压电动机短路电流的高压熔断器，应可靠躲过电动机正常运行和起动，并应有一定的可靠系数，同时又要考虑与保护动作时间的配合。
七、高压电动机比率制动纵差保护
对于容量为2000KW及以上的电动机或因装设电流速断保护灵敏系数不够时，中性点
侧具有分相引出线的电动机，应装设纵差动保护作为相间短路保护。
电动机工作条件基本上与发动机工作条件相似，发动机纵差动保护应躲过区外短路最大不平衡电流，而对电动机纵差动保护应躲过电动机起动时的最大不平衡电流。
1.最小动作电流Iset（或称为拐点电流）计算
按经验公式得：
Iset=（0.3-0.4）IM.N/nTA=（0.3-0.4）In
式中 Iset——最小动作电流（A）；
IM.N ——电动机一次额定电流；
In ——电动机二次额定电流；
n TA ——电流互感器变比。
2.比率制动系数（斜率）K计算
按经验公式得：K=0.4-0.5
说明：我厂#1-6给水泵保护装置配置为：由WDZ-430（电动机综合保护测控装置）及WDZ-431（电动机差动保护装置）共同构成电动机的全套保护。
1.WDZ-431电动机差动保护装置主要用于大型（2000KW及以上，或主保护灵敏度校验不合格）三相异步电动机的差动保护。
2.完备的保护功能：
（1）差动速断保护（我厂退出）
（2）分相比率差动保护（投跳）
（3）整定值自动加倍（投入）
（4）CT断线闭锁差动并告警（投入）
（5）故障录波
3.保护定值整定
序号名称及含义符号单位整定范围
1电动机额定电流Ie A 1.00-6.00
2差动速断电流Isd A 5.00-80.00
3最小动作电流Iset A 0.01-8.00
4比率制动系数tsd 0.01-9.99
5电动机启动时间tqd S 1.00-99.99
6差动保护动作时间tdz S 0.06-9.99
7差动速断保护投入退出、投跳
8比率制动保护投入退出、投跳
9定值加倍投入退出、投入
10CT断线功能投入退出、投入
4.分相比率差动保护
（1）装置分别采集电动机的端电流和中性线电流，计算出差电流和和电流。
（2）分相比率差动保护投跳，在A相和C相施加电流，此时若和电流I∑小于电动机额定电流In,差电流Id大于整定的差动保护最小动作电流Iset，保护延时tdz动作于跳闸。（3）若和电流I∑大于电动机额定电流In,差电流Id大于整定的差动保护最小动作电流Iset，并且（Id-Iset）/（I∑-In）的比值大于整定的比率制动系数K，保护延时tdz动作于跳闸。
例：分相比率差动保护投跳，电动机额定电流In整定为2.00A，差动保护最小动作电流Iset 整定为0.50A，比率制动系数K整定为0.40，在XD1-7、XD1-8(Ich)施加5.00A，其他电流输入端子不加电流，此时C相和电流I∑为2.50A大于电动机额定电流In，差电流Id大于整定的差动保护最小动作电流Iset，且（Id-Iset）/（I∑-In）的比值大于整定的比率制
动系数K，保护立即动作于跳闸。
（5）本保护在电动机启动时，带有约70ms延时，以避开启动开始瞬间的暂态峰值电流。
5.简介：差动速断保护（我厂已退出）
差动速断保护投跳，在A相或者和C相施加电流，使得A相或者和C相的差动电流大于整定的差动速断电流Isd，保护立即动作于跳闸。
例：差动速断保护投跳，差动速断电流Isd为5.00A，在XD1-7、XD1-8(Ich)施加5.00A，其他电流输入端子不加电流，此时C相差动电流Idc为5.50A，保护立即动作于跳闸。
6.整定值自动加倍
为防止在电动机较大的启动电流下，由始末端CT不平衡电流引起本保护误动作，本装置提供了整定值自动加倍功能，即在电动机启动过程中将整定值的差动保护最小动作电流值Iset和比率制动系数K自动加倍。
7.CT断线检测
装置设有CT断线判断功能，当发生CT断线时闭锁保护出口。CT判断逻辑为：四个电流中仅有一个电流小于0.125倍额定电流，且其它三个电流均大于0.125倍额定电流但小于额定电流时，才认为发生了CT断线，此时闭锁保护出口并发出CT断线信号。当CT断线条件不满足后，CT断线信号及指示灯自动复归，并自动解除保护出口闭锁。

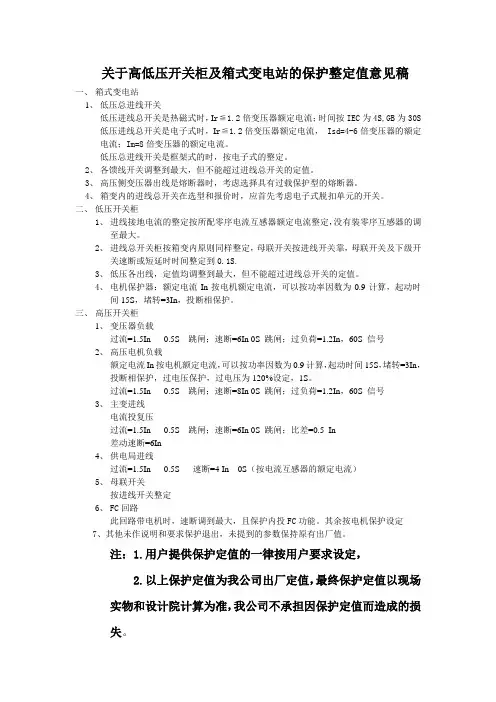

八、#1-6厂低变保护
1.#1-6厂低变采用WDZ-440低压变压器综合保护测控装置，主要用于低压变压器（10KV/380V 或6KV/380V）的综合保护测控。
2.完备的保护功能
（1）高压侧电流速断保护（投跳）
（2）高压侧电流限时速断保护（投跳）
（3）高压侧过流保护（我厂退出）
（4）高压侧过负荷保护（投信）
（5）高压侧负序过流一段（我厂退出）
（6）高压侧负序过流二段（我厂退出）
（7）高压侧接地保护（高压侧定时限零序过流保护）（投信）
（8）低压侧零序过流保护（投跳）
3.保护定值整定
序号名称及含义符号单位整定范围
1变压器额定电流Ie A 1.00-6.00
2速断电流Isd A 1.00-100.00 3速断时间tsd S 0.06-9.99
4限时速断电流Ixssd A 1.00-100.00 5限时速断时间txssd S 0.20-99.99
6负序过流一段电流I21dz A 0.50-20.00
7负序过流一段时间t21dz S 0.10-20.00
8负序过流二段电流I22dz A 0.10-20.00
9负序过流二段时间t22dz S 0.50-20.00
10高侧零序过流倍数I0Hdz 倍0.50-40.00
11高侧零序动作时间t0H S 0.06-9.99
12高侧过流动作电流Ig1 A 1.00-80.00
13高侧过流动作时间tg1 S 0.10-99.99
14高侧过负荷电流Igfh A 1.00-80.00
15高侧过负荷时间常数tgfh S
0.1-99.9 或0.02-4.0
16
定时限正常反时限非常反时限超长反时限
17低侧零序动作电流I0Ldz A 0.10-60.00
18低侧零序动作时间t0L S
0.1-99.9 或0.02-4.0
19低侧零序动作曲线
定时限正常反时限非常反时限超长反时限
20开关量一动作时间tkI1 S 0.06-650.00
21开关量二动作时间tkI2 S 0.06-650.00
22开关量三动作时间tkI3 S 0.06-65000
23速断保护投入退出、投跳
24限时速断保护投入退出、投跳
25负序一段保护投入退出、投跳
26负序二段保护投入退出、投跳
27高侧零序保护投入退出、投信、投跳
28高侧过流保护投入退出、投信、投跳
29高侧过负荷投入退出、投信、投跳30低侧零序保护投入退出、投信、投跳31开关量一保护投入退出、投信、投跳32开关量二保护投入退出、投信、投跳33开关量三保护投入退出、投信、投跳
4.保护功能试验
（1）高压侧电流速断保护
速断保护投跳，在A相或者C相施加电流大于整定的速断电流Isd，保护延时tsd动作于跳闸。
例：速断保护投跳，速断电流Isd整定为5.00A，速断时间tsd整定为0.10s。在XD1-5、XD1-6(A相)施加5.50A，保护动作于跳闸，动作时间为0.10s+保护出口固有延时时间。（2）高压侧电流限时速断保护
限时速断保护投跳，在A相或者C相施加电流大于整定的限时速断电流Ixssd，保护延时txssd动作于跳闸。
例：限时速断保护投跳，限时速断电流Ixssd整定为5.00A，限时速断时间txssd整定为2.00s。在XD1-5、XD1-6(A相)施加5.50A，保护动作于跳闸，动作时间为2s+保护出口固有延时时间。
（3）高压侧过负荷保护
高压侧过负荷保护，其时间特性可选择定时限、正常反时限、非常反时限或超常反时限四种动作时间特性之一。
例：高压侧过负荷保护投跳，时间特性选择定时限，高压侧过负荷电流Igfh整定为5.00A，高压侧过负荷时间常数tgfh整定为0.50s。在XD1-5、XD1-6(A相)施加5.50A，保护动作于跳闸，动作时间为0.50s+保护出口固有延时时间。
相对应的，高压侧过负荷保护投信时，保护动作于告警发信。
（4）低压侧零序过流保护
低压侧零序过流保护，其时间特性可选择定时限、正常反时限、非常反时限或超常反时限四种动作时间特性之一。
例：低压侧零序过流保护投跳，时间特性选择定时限，低压侧零序电流动作值I0Ldz 整定为5.00A，低压侧零序动作时间t0L整定为0.50s。在XD2-7、XD2-8(低压侧零序电流)施加5.50A，保护动作于跳闸，动作时间为0.50s+保护出口固有延时时间。
相对应的，低压侧零序过流保护投信时，保护动作于告警发信。
九、厂用6KV备用分支保护
1.我厂6KV备用分支采用WDZ-410线路综合保护测控装置，主要用于馈线、分支或母线分段回路的综合保护和测控。
2.完备的保护功能
（1）电流速断保护(低电压闭锁过流一段) （我厂退出）
（2）电流限时速断保护(低电压闭锁过流二段) （投跳）
（3）过电流保护(过流三段) （投跳）
（4）接地保护（零序过流保护）（投信）
（5）过负荷保护（投信）
（6）后加速保护
（7）独立的操作回路和防跳回路（选配）
3.保护定值整定
序号名称及含义符号单位整定范围
1回路二次额定电流Ie A 1.00-6.00
2低电压闭锁定值Udybs V 10.00-90.00 3过流一段保护电流Ig11 A 2.00-100.00 4过流一段动作时间tg11 S 0.06-9.99
5过流二段保护电流Ig12 A 2.00-80.00
6过流二段动作时间tg12 S 0.10-99.99
7过流三段保护电流Ig13 A 2.00-80.00
8过流三段动作时间tg13 S 0.10-99.99
9后加速保护电流Ihjs A 2.00-80.00
10后加速动作时间
11过负荷保护电流Igfh A 2.00-80.00
120.10-999.9
13零序动作电流倍数
15零序保护动作时间t0dz S 0.06-9.99
16过流一段保护投入退出、投跳
17低电压闭锁过流一段退出、投入
18过流二段保护投入退出、投跳
19低电压闭锁过流二段退出、投入.
20过流三段保护投入退出、投跳
21后加速保护投入退出、投跳
22过负荷保护投入退出、投信、投跳23接地保护投入退出、投信、投跳4.主要保护功能
（1）过流二段
其动作判据为：
Imax＞Ig12
t＞tg12
Umin＜Udybs（低电压闭锁）
式中：Ig12——过流二段保护动作电流值（A）
tg12——整定的过流二段保护动作时间（s）
过流二段保护投跳，低压闭锁过流二段投入，在A、B、C三相电流中任一相施加电流大于整定的过流二段保护电流Ig12，Umin＜Udybs，保护延时tg12动作于跳闸。
例：过流二段保护投跳，低压闭锁过流二段投入，过流二段电流Ig12整定为5.00A，过流二段动作时间tg12整定为0.50s。低电压闭锁定值Udybs整定为80.0V。在XD2-1、XD2-2(A相)施加5.50A，不加电压（满足Umin＜Udybs)保护动作于跳闸，动作时间为0.50s+保护出口固有延时时间。
(2)过流三段
其动作判据为：
Imax＞Ig13
t＞tg13
式中：Ig13——过流三段保护动作电流值（A）
tg13——整定的过流三段保护动作时间（s）
过流三段保护投跳，在A、B、C三相电流中任一相施加电流大于整定的过流三段保护电流Ig13，保护延时tg13动作于跳闸。
例：过流三段保护投跳，过流三段电流Ig13整定为5.00A，过流三段动作时间tg13整定为2.00s。在XD2-1、XD2-2(A相)施加5.50A，保护动作于跳闸，动作时间为2.00s+保护出口固有延时时间。
（3）过负荷保护
其动作判据为：
Imax＞Igfh
t＞tgfh
式中：Igfh——过负荷保护动作电流值（A）
tgfh——整定的过负荷保护动作时间（s）
（4）后加速保护
为防止合闸于故障线路，装置还提供了后加速保护。在后加速开关（开入1）闭合后，后加速保护投入5秒钟。
例：后加速保护投跳，后加速保护电流Ihjs整定为5.00A，后加速保护时间thjs整定为0.50s。短接XA2-12、XA2-16（开入一和24V公共端），在XD2-1、XD2-2(A相)施加5.50A，保护动作于跳闸，动作时间为0.50s+保护出口固有延时时间。
十、厂用6KV高压电动机
1.我厂6KV高压转机采用WDZ-430电动机综合保护测控装置，主要用于大型及中型三相异步电动机的综合保护和测控。对特大型电动机（2000KW及以上，或主保护灵敏度校验不合格）需加装与之配套的WDZ-431电动机差动保护装置（如给水泵）。
2.完备的保护功能
（1）电流速断保护（投跳）
（2）负序过流一段保护（投跳）
（3）负序过流二段保护（我厂退出）
（4）接地保护（投跳）
（5）过热保护（我厂退出）
（6）过热禁止再启动保护（我厂退出）
（7）堵转保护（我厂退出）
（8）长启动保护（投跳）
（9）正序过流保护（投跳）
（10）过负荷保护（投信）
（11）欠压保护（投跳）
（12）PT断线告警（投信）
（13）独立的操作回路和防跳回路（选配）
3.保护定值整定
序号名称及含义符号单位整定范围1电动机额定电流Ie A 1.00-6.00 2速断电流高值Isdg A 2.00-80.00 3速断电流低值Isdd A 2.00-80.00 4速断动作时间tsd S 0.06-9.99 5电动机启动时间tqd S 1.00-99.99 6负序过流一段电流I21dz A 0.50-20.00 7负序过流一段时间t21dz S 0.22-20.00 8负序过流二段电流I22dz A 0.10-20.00 9负序过流二段时间t22dz S 0.50-20.00 10零序动作电流倍数I0dz 倍0.50-20.00 11零序保护动作时间t0dz S 0.50-40.00 12过热告警定值θa 0.50-1.00 13发热时间常数Tfr Min 1.00-80.00 14散热时间Tsr Min 1.00-300.00 15重启动过热闭锁值θb 0.50-1.00 16堵转保护电流Iddz A 1.00-60.00 17堵转保护时间tddz S 1.00-99.99 18电动机额定启动电流Iqde A 2.00-60.00 19电动机允许堵转时间tyd S 1.00-99.99 20正序过流动作电流I1g1 A 1.00-60.00 21正序过流动作时间t1g1 S 0.50-99.99 22过负荷保护电流Igfh A 1.00-60.00 23过负荷保护时间tgfh S 10.0-650.00 24欠压保护动作值Uqy V 10.00-100.00 25欠压保护动作时间tqy S 0.10-30.00 26速断保护投入退出、投跳27负序一段保护投入退出、投跳28负序二段保护投入退出、投跳29接地保护投入退出、投信、投跳30过热保护投入退出、投信、投跳31堵转保护投入退出、投信、投跳32长启动保护投入退出、投信、投跳33正序过流投入退出、投信、投跳34过负荷保护投入退出、投信、投跳35欠压保护动投入退出、投跳36PT断线告警投入退出、投信4.保护功能
10kV配电线路保护的整定计算 10kV配电线路的特点10kV配电线路结构特点是一致性差，如有的为用户专线，只接带一、二个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几百m，有的线路长到几十km；有的线路由35kV变电所出线，有的线路由110kV变电所出线；有的线路上的配电变压器很小，最大不过100kV A，有的线路上却有几千kV A的变压器；有的线路属于最末级保护，有的线路上设有开关站或有用户变电所等。2问题的提出对于输电线路，由于其比较规范，一般无T接负荷，至多有一、二个集中负荷的T接点。因此，利用规范的保护整定计算方法，各种情况均可一一计算，一般均可满足要求。对于配电线路，由于以上所述的特点，整定计算时需做一些具体的特殊的考虑，以满足保护"四性"的要求。3整定计算方案我国的10kV配电线路的保护，一般采用电流速断、过电流及三相一次重合闸构成。特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护(如：保护Ⅱ段、电压闭锁等)。下面的讨论，是针对一般保护配置而言的。(1)电流速断保护：由于10kV线路一般为保护的最末级，或最末级用户变电所保护的上一级保护。所以，在整定计算中，定值计算偏重灵敏性，对有用户变电所的线路，选择性靠重合闸来保证。在以下两种计算结果中选较大值作为速断整定值。①
按躲过线路上配电变压器二次侧最大短路电流整定。实际计算时，可按距保护安装处较近的线路最大变压器低压侧故障整定。Idzl=Kk×Id2max 式中Idzl-速断一次值Kk-可靠系数，取1.5 Id2max-线路上最大配变二次侧最大短路电流②当保护安装处变电所主变过流保护为一般过流保护时(复合电压闭锁过流、低压闭锁过流除外)，线路速断定值与主变过流定值相配合。Ik=Kn×(Igl-Ie) 式中Idzl-速断一次值Kn-主变电压比，对于35/10降压变压器为3.33 Igl-变电所中各主变的最小过流值(一次值) Ie-为相应主变的额定电流一次值③特殊线路的处理：a．线路很短，最小方式时无保护区；或下一级为重要的用户变电所时，可将速断保护改为时限速断保护。动作电流与下级保护速断配合(即取1.1倍的下级保护最大速断值)，动作时限较下级速断大一个时间级差(此种情况在城区较常见，在新建变电所或改造变电所时，建议保护配置用全面的微机保护，这样改变保护方式就很容易了)。在无法采用其它保护的情况下，可靠重合闸来保证选择性。b．当保护安装处主变过流保护为复压闭锁过流或低压闭锁过流时，不能与主变过流配合。c．当线路较长且较规则，线路上用户较少，可采用躲过线路末端最大短路电流整定，可靠系数取1.3～1.5。此种情况一般能同时保证选择性与灵敏性。d．当速断定值较小或与负荷电流相差不大时，应校验速断定值躲过励磁涌流的能力，且必须躲过励磁涌流。④灵敏度校验。按最小运行方式下，线路保护范围不小于线路长度的15%整定。允许速断保护保护线路全长。Idmim(15%)/Idzl≥1
低压电动机保护定值整 定精选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-

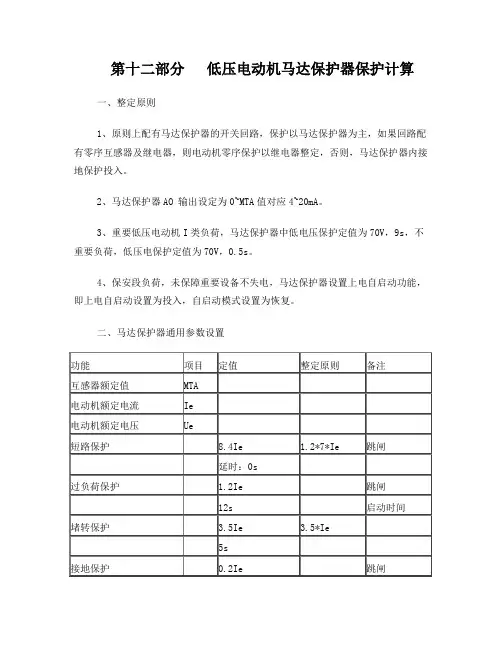

低压电动机保护定值整定 1、整定原则 、短路保护 电机短路时，电流为8~10倍额定电流Ie。定值推荐取8倍Ie，延时，如果在启动过程中跳闸，可取9倍Ie。 、堵转保护 电机堵转时，电流为4~6倍额定电流Ie。定值5倍Ie，延时1s。 、定时限保护 定时限保护作为堵转后备保护，可取3倍Ie，延时5s。 、反时限保护 启动电流设置为，时间常数设置为2s。电机过载运行时，保护将在49s左右跳闸；2倍Ie电流运行时，保护将在8s左右跳闸；5倍Ie电流运行时，保护将在3秒左右跳闸 、欠载保护 电机运行在空载情况下，电流长期处于小电流运行情况下，欠载保护可用于报警。如果运行条件允许，可作用于跳闸，切除空载运行电机，省电。 欠载电流可取，延时10s。
、不平衡保护 当电机内部两相短路或缺相时，使电机运行不平衡状态，如果长期运行，则会烧毁电机。 不平衡百分比设置为70%，延时2s 、漏电保护 需配置专门漏电互感器LCT，漏电电流取0.4A，延时5s，用于跳闸。 、过压保护 电压长期过压运行，将影响电机的绝缘，甚至造成短路。过压值取（Ue为 220v），延时5s。 、欠压保护 电压过低将引起电机转速降低，电流增大。欠压值取（Ue为220v），延时5s。、TE时间保护 用于增安型电机的过载保护。TE时间取2s。 、工艺联锁保护 用于外部跳闸（DCS跳闸），延时 、晃电再起
对于重要电机，在系统晃电造成停机，恢复供电后要求电机重启。晃电电压 80%Ue，恢复电压，晃电时间可设置为3s，再起延时设置为1s（用于分批启动。根据实际情况设置） 、电机启动时间 在“参数设置”中，根据电机启动过程时间设置，默认为6s。 、额定电流 在“参数设置”中，根据电机实际情况设置，110kw电机，额定电流为207A，互感器选择SCT300，参数中额定电流设置为3.5A。 、CT变比 根据选择的互感器设置，SCT300时，设置为60。 2、定值整定说明： 例子1：110kw电动机，额定电流Ie=207A，选择SCT300，CT变比60 短路保护 8Ie=1656A 折算到二次1656/60=27.6A，在短路保护内，设置短路电流设置为27.6A，保护延时 堵转保护 5Ie=1035A 折算到二次1035/60=17.25A，在堵转保护内，设置堵转电流为17.3A，保护延时1s。（注：堵转保护在电动机启动过程中关闭，启动后打开，因此在启动过程中不会造成堵转保护动作）
电动机的主要保护及计算 一、速断保护 1.速断高值： 动作电流高定值Isdg 计算。 按躲过电动机最大起动电流计算，即： Isdg=Krel ×Kst ×In In=Ie/nTA 式中 Krel ——可靠系数1.5； Kst ——电动机起动电流倍数（在6-8之间）； In ——电动机二次额定电流； Ie ——电动机一次额定电流； n TA —— 电流互感器变比。 2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。厂用母线出口三相短路时，根据 以 往 实测，电动 机 反馈 电流 的 暂 态 值为 5.8 Isdd=Krel ×Kfb ×In=7.8In 式中 Krel ——可靠系数1.3； Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。 3. 动作时间整定值计算。保护固有动作时间，动作时间整定值取： 速断动作时间: tsd=0s. 二、单相接地零序过电流保护（低压电动机） 1. 一次动作电流计算。有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由 于三相电流产生的漏磁通不一致，于是在零序电流 2 互感器内产生磁不 平衡电流。根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip 为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取： I0dz=(0.05-0.15)Ie 式中 I0dz ——单相接地零序过电流保护一次动作电流整定值； Ie ——电动机一次额定电流。 当电动机容量较大时可取： I0d z =(0.05-0.075)Ie 当电动机容量较小时可取： I0d z =(0.1-0.15)Ie
一、循环水泵（4台） Pe=450KW Ue= cos∮= 变比：nl=100/5=20 Ie=Pe／√3×Ue×cos∮=450/××= Iqd=8×Ie=8×=412A（是否是循环水泵启动电流） Ie2=20= (1)速断保护（过流I段） Idzj=Kk×Iqd／nl=×8Ie／nl=×412/20= 延时Tzd=0s (2) 过流保护（过流II段，该保护在电动机起动过程中被闭锁）Idzj=Kk×Ie／nl=×Ie／nl=×20= 延时Tzd= (3) 过负荷 Ig= Kk ×Ie2/＝×= 延时Tzd=6s (4)负序电流 Idzj=Kk×Ie／nl=×／20= 延时Tzd= (5) 起动时间tqd=15s, 电机厂家核实
(6) 低电压 Udzj==65V 延时Tzd=9s 二、引风机 Pe=900KW Ue= cos∮= nl=150/5=30 Ie=Pe／√3×Ue×cos∮=560/××= Iqd=8I=8×=868A (1).速断保护（过流I段） Idzj=Kk×Iqd／nl=×8Ie／nl=×868/30= 延时Tzd=0s (2) 过流保护（过流II段，该保护在电动机起动过程中被闭锁）Idzj=Kk×Ie／nl=×Ie／nl=×30= 延时Tzd= (3) 过负荷 Ie2=30= Ig= Kk ×Ie2/＝×= 延时Tzd=6s (4)负序电流 Idzj=Kk×Ie／nl=×／30=
延时Tzd= (5) 起动时间tqd=20s 电机厂家核实 (6) 低电压 Udzj==65V 延时Tzd=9s 高压电动机的几种常规保护 一、电动机主要故障 1、定子绕组相间短路、单相接地； 2、一相绕组的匝间短路； 3、电动机的过负荷运行； 4、由供电母线电压降低或短路中断引起的电动机低电压运行； 5、供电母线三相电压不平衡或一相断线引起电动机三相电流不平衡； 6、由于机械故障、负荷过重、电压过低造成转子堵转的故障; 二、电动机主要保护类型及实现的功能基于以上电动机运行过程中本身和供电母线、负荷变化等可能引起的电动机故障，电动机（尤其对于3~10K V 等级电机）可装设以下保护，以实现对电机的保护，或可称为电动机的主要保护。1、二段式过电流保护（过流Ⅰ段、过流Ⅱ段） 作用：主要对于电机相间短路提供保护（过流Ⅰ段）；和电动机的堵
电厂保护定值整定计算书
甘肃大唐白龙江发电有限公司苗家坝水电站 发电机、变压器继电保护装置 整定计算报告 二○一二年十月
目录 第一章编制依据 (1) 1.1 编制原则 (1) 1.2 编制说明 (1) 第二章系统概况及相关参数计算 (3) 2.1 系统接入简介 (3) 2.2 系统运行方式及归算阻抗 (3) 2.3 发电机、变压器主要参数 (6) 第三章保护配置及出口方式 (12) 3.1保护跳闸出口方式 (12) 3.2 保护配置 (13) 第四章发电机、励磁变保护定值整定计算 (16) 4.1 发电机比率差动保护 (16) 4.2 发电机单元件横差保护 (16) 4.3 发电机复合电压过流保护 (17) 4.4 发电机定子接地保护 (18) 4.5 发电机转子接地保护 (18) 4.6 发电机定子对称过负荷 (19) 4.7 发电机定子负序过负荷 (19) 4.8 发电机过电压保护 (20)
4.9 发电机低频累加保护 (21) 4.10 发电机低励失磁保护 (21) 4.11 励磁变电流速断保护 (25) 4.12 励磁变过流保护 (25) 第五章变压器、厂高变保护定值整定计算 (27) 5.1 主变差动保护 (27) 5.2 变压器过激磁保护 (29) 5.3 主变高压侧电抗器零序过流保护 (29) 5.4 变压器高压侧零序过流保护 (30) 5.5 主变高压侧复压方向过流保护 (32) 5.6 主变高压侧过负荷、启动风冷保护 (34) 5.7 主变重瓦斯保护 (34) 5.8 厂高变速断过流保护 (34) 5.9 厂高变过流、过负荷保护 (35) 5.10 厂高变重瓦斯保护 (36)
电动机电流速断保护继电器的选择及其定值计算 电动机保护继电器的选择及其整定正确与否，直接影响到安全运行。实践表明，由于保护继电器和定值没有根据现场实际情况选择和计算，造成电动机保护装置误动、拒动的情况时有发生。本文简介电流速断保护的构成及其定值计算，供电工参考。 1. 电动机保护继电器的选择 无论哪一种电动机，对其保护的原理基本上都是以反映电动机内部故障时正序和零序电流急剧升高这一特征来设计的。反映短路故障的装置一般是电流速断保护和单相接地保护。 电动机内部发生金属多相短路时，理论上说电流幅值会趋向于无穷大，电流速断保护就是利用这一特征快速启动继电器，使故障电动机从电网中退出来。由于电动机起动电流大小悬殊，因此，能够把短路电流和起动电流有效区分开来就成为电流速断保护继电器选择的关键。现在通常采用DL电磁型电流继电器和GL感应型电流继电器。使用DL型电流继电器构成速断保护时，当短路电流达到继电器的整定值后，继电器的动作时间与电流大小无关，因而切断故障速度快、灵敏度高，但不容易躲开电动机起动时的电流，往往在电动机过负荷或者起动时造成误动作。感应型继电器构成速断保护时，动作时间与短路电流大小成反比，因而称为反时限继电器。这种继电器具有瞬时动作元件作用于跳闸，延时动作元件作用于信号或跳闸，其动作可靠性好，能够较好地躲避起动电流和过负荷电流，并且能够把速断保护和过负荷保护结合在一块，大大简化了保护接线。但它也存在两相短路故障时动作时间较慢、调试较复杂、动作特性也不如前者稳定等缺点。因此，在选择保护继电器时，对于空载起动和不易遭受过负荷的电动机宜采用DL型继电器，对于带载起动或者易遭受过负荷的电动机宜采用GL型继电器。 2. 保护继电器的整定计算 无论采用何种继电器构成电流速断保护，其整定的原则都是要躲开电动机起动时的起动电流和瞬间过负荷。继电器一次动作电流的保护定值一般按下式计算： I = KIS 式中：K ―可靠系数。对于DL型取1.4 ~ 1.6，对于GL型取1.8 ~ 2.0 IS ―电动机起动电流，一般取额定电流的5 ~ 7倍 在整定中，可靠系数和起动倍率如果掌握不好，往往容易造成继电器误动作或拒动，一般情况下，可按以下原则掌握。
高压电动机的保护一般有以下几种：速断保护、过负荷保护、起动时间过长保护、堵转保护、两段式负序过流保护、反时限负序过流保护、低电压保护、过电压保护、接地保护等。 电流速断保护反映的是电动机的定子绕组或引线的相间短路而动作。动作时限可整定为速断（无延时）或带较短的延时（一般为零点几秒）。其整定值应躲过电动机的起动电流。在电动机运行时任一相电流大于整定值，电流速断保护动作即动作于跳闸。 电动机起动时间这个参数一般是由电机厂家提供，然后设计人员根据厂家提供的电动机的几个参数来计算电动机的各个保护定值（一般计算定值需要由厂家提供以下几个参数：电动机的额定电流、额定功率、起动电流倍数、起动时间和铭牌上的其它参数等）。 起动时间过长保护的定值由设计给出，为一个电流定值，和一个动作于跳闸的延时时间。综保装置这样判断电动机是否为起动过程阶段：起动前电流为零，合上断路器后，电流瞬间增大，随着电动机转速的升高，电动机的电流逐渐减小，当电动机到额定转速后，电动机的电流也稳定在额定电流的附件（一般低于额定电流）。综保装置根据电流特征来判断电动机的状态。电动机的电流小于0.1倍的额定电流时，认为电动机处于停止状态。当从一个时刻t1（合上断路器那一时刻）开始，电动机电流从无到有，装置即认为电动机进入了起动状态。当电流由大变小，并稳定在t2时刻（额定电流附近），则认为电动机已经进入稳定运行状态。起动时间过长保护是在电动机起动过程中对电动机进行保护。而在电动机运行过程中，装置自动将起动时间过长保护退出。当在电动机起动过程中，任一相电流大于整定值，起动时间过长保护即经过延时而动作于跳闸相电流速断保护 1）速断动作电流高值Isdg Isdg = Kk / Ist 式中，Ist：电动机启动电流（A） Kk：可靠系数，可取Kk = 1.3 2）速断电流低值Isdd Isdd可取0.7~0.8Isdg，一般取0.7Isdg 3）速断动作时间tsd 当电动机回路用真空开关或少油开关做出口时，取tsd =0.06s，当电动机回路用FC做出口时，应适当延时以保证熔丝熔断早于速断保护。 4、电动机启动时间tqd 按电动机的实际启动时间并留有一定裕度整定，可取tqd =1.2倍实际启动时间。 修正：Isdg = Kk* Ist Pe=710KW，COS=0.8，CT：150/1A，零序：100/1A，启动时间按18S (CT变比要按照实际变比，有的二次侧可能是5A的，自己换算一下） 速断 躲过电机启动电流： Ie=710/(0.8×√3×6.3)=81.3A Izd=Kk×I_qd=(1.5×6×81.3)/150=4.9A

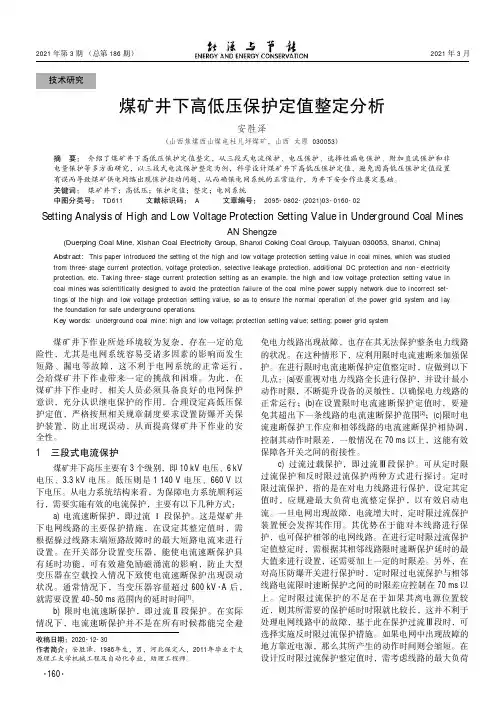

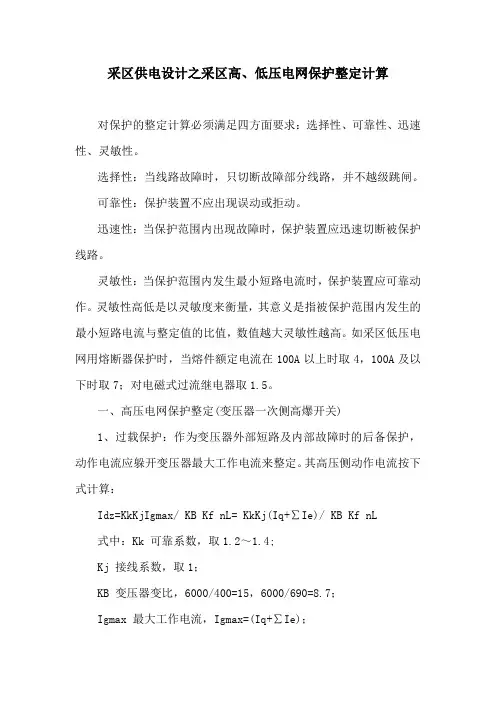

继电保护定值整定计算公式大全 1、负荷计算（移变选择）： cos de N ca wm k P S ?∑= （4-1） 式中 S ca --一组用电设备的计算负荷，kVA ； ∑P N --具有相同需用系数K de 的一组用电设备额定功率之和，kW 。 综采工作面用电设备的需用系数K de 可按下式计算 N de P P k ∑+=max 6 .04.0 （4-2） 式中 P max --最大一台电动机额定功率，kW ； wm ?cos --一组用电设备的加权平均功率因数 2、高压电缆选择： （1）向一台移动变电站供电时，取变电站一次侧额定电流，即 N N N ca U S I I 13 1310?= = （4-13） 式中 N S —移动变电站额定容量，kV ?A ； N U 1—移动变电站一次侧额定电压，V ； N I 1—移动变电站一次侧额定电流，A 。 （2）向两台移动变电站供电时，最大长时负荷电流ca I 为两台移动变电站一次侧额定电流之和，即 3 1112ca N N I I I =+= （4-14） （3）向3台及以上移动变电站供电时，最大长时负荷电流ca I 为 3 ca I = （4-15） 式中 ca I —最大长时负荷电流，A ； N P ∑—由移动变电站供电的各用电设备额定容量总和，kW ；
N U —移动变电站一次侧额定电压，V ； sc K —变压器的变比； wm ?cos 、η wm —加权平均功率因数和加权平均效率。 （4）对向单台或两台高压电动机供电的电缆，一般取电动机的额定电流之和；对向一个采区供电的电缆，应取采区最大电流；而对并列运行的电缆线路，则应按一路故障情况加以考虑。 3、 低压电缆主芯线截面的选择 1）按长时最大工作电流选择电缆主截面 （1）流过电缆的实际工作电流计算 ① 支线。所谓支线是指1条电缆控制1台电动机。流过电缆的长时最大工作电流即为电动机的额定电流。 N N N N N ca U P I I η?cos 3103?= = （4-19） 式中 ca I —长时最大工作电流，A ； N I —电动机的额定电流，A ； N U —电动机的额定电压，V ； N P —电动机的额定功率，kW ； N ?cos —电动机功率因数； N η—电动机的额定效率。 ② 干线。干线是指控制2台及以上电动机的总电缆。 向2台电动机供电时，长时最大工作电流ca I ，取2台电动机额定电流之和，即 21N N ca I I I += （4-20） 向三台及以上电动机供电的电缆，长时最大工作电流ca I ，用下式计算 wm N N de ca U P K I ?cos 3103?∑= （4-21） 式中 ca I —干线电缆长时最大工作电流，A ； N P ∑—由干线所带电动机额定功率之和，kW ； N U —额定电压，V ；
低压电动机保护定值整定
电动机的主要保护及计算 一、速断保护 1.速断高值：动作电流高定值Isdg计算。按躲过电动机最大起动电流计算，即： Isdg=Krel×Kst×In In=Ie/n TA 式中 Krel——可靠系数1.5； Kst——电动机起动电流倍数（在6-8之间）； In——电动机二次额定电流； Ie——电动机一次额定电流； n TA——电流互感器变比。 2. 速断低值：按躲过区外出口短路时电动机最大反馈电流计算。厂用母线出口三相短路时，根据以往实测，电动机反馈电流的暂态值为5.8-5.9，考虑保护固有动作时间为0.04-0.06S，以及反馈电流倍数暂态值的衰减，取Kfb=6计算动作电流低定值，即： Isdd=Krel×Kfb×In=7.8In
式中 Krel——可靠系数1.3； Kfb ——区外出口短路时最大反馈电流倍数，取Kfb=6。 3.动作时间整定值计算。保护固有动作时间，动作时间整定值取： 速断动作时间: tsd=0s. 二、单相接地零序过电流保护（低压电动机） 1.一次动作电流计算。有零序电流互感器TA0的电动机单相接地保护，一次三相电流平衡时，由于三相电流产生的漏磁通不一致，于是在零序电流互感器内产生磁不平衡电流。根据在不同条件下的多次实测结果，磁不平衡电流值均小于0.005Ip(Ip为平衡的三相相电流)，于是按躲过电动机起动时最大不平衡电流计算，低电压电动机单相接地保护动作电流可取： I0dz=(0.05-0.15)Ie 式中 I0dz——单相接地零序过电流保护一次动作电流整定值； Ie——电动机一次额定电流。 当电动机容量较大时可取： I0dz=(0.05-0.075)Ie 当电动机容量较小时可取： I0dz=(0.1-0.15)Ie 由于单相接地保护灵敏度足够，根据具体情况，I0dz有时可适当取大一些。根据经验，低电压电动机单相接地保护一次动作电流一般取I0dz=10-40A。 2.动作时间t0dz计算。取： t0dz=0s。 三、负序过电流保护 电动机三相电流不对称时产生负序电流I2，当电动机一次回路的一相断线（高压熔断器一相熔断或电动机一相绕组开焊），电动机一相或两相绕组匝间短路，电动机电源相序接反（电流互感器TA前相序接反）等出现很大的负序电流（I2）时，负序电流保护或不平衡电流（△I）保护（国产综合保护统称负序过电流保护，而国外进口综合保护统称不平衡△I 保护）延时动作切除故障。 1.负序动作电流计算。电动机两相运行时，负序过电流保护应可靠动作。 2.国产综合保护设置两阶段负序过电流保护时，整定计算可同时采用Ⅰ、Ⅱ段负序过电流保护。 （1）负序Ⅰ段过电流保护。按躲过区外不对称短路时电动机负序反馈电流和电动机起动时出现暂态二次负序电流，以及保证电动机在较大负荷两相运行和电动机内部不对称短路时有足够灵敏度综合考虑计算。 1）动作电流，采取经验公式，取： I22dz＝（0.6-1）In 一般取I22dz=0.6In 2）动作时间。取： t22dz＝（0.5-1）s。 （2）负序Ⅱ段过电流保护。按躲过电动机正常运行时可能的最大负序电流和电动机在较小负荷时两相运行时有足够灵敏度及对电动机定子绕组匝间短路有保护功能考虑。 1）动作电流，用经验公式，取： I22dz＝（0.15-0.3）In 一般取I22dz=0.15In 2）动作时间。一般取： t22dz＝（10-25）s。
３０纯碱工业浅谈低压电动机综合保护器 刘顺田 （大化集团大连化工股份有限公司，辽宁大连１１６０３２） 摘要：通过对电动机传统保护器分析，介绍一种新型智能电动机保护器及对其前景展望。 关键词：电动机；智能型综合保护器；热继电器 中图分类号：ＴＭ５８８文献标识码：Ｂ文章编号：１００５—８３７０（２００８）０３—３０—０４ 智能化低压电动机综合保护器是采用先进工业级芯片．使用表面贴装技术生产。带有液晶显示，汉化菜单操作，人机界面友好的低压综合保护装置，愈来愈广泛被使用，并受到用户好评。 １电动机传统保护器及存在的问题 我国工业与民用通用设备电力装置设计规范规定：交流电动机应装设短路保护，并应根据具体情况分别装设过负荷保护、两相运行保护和低电压保护。 对电动机短路保护一般采用熔短器或自动开关瞬时过电流脱扣器。这种保护一旦动作，电动机基本烧毁（定子线圈短路或接地）被从电网剔除掉了，这对使用者来说是无能为力的。 而对于过负荷“两相运行”低电压这种不正常状态运行，对使用者是有能力处理的，一是靠保护装置自动切除掉。二是发现及时人工切除。对这种不正常运行状态烧损电动机的，占电动机烧损率７０％一８０％左右。对使用者来说这正是要重视并一定要做好的工作。但是由于技术部件其准确度达不到要求，要做好这项工作的确难度挺大。绝大部分电动机的过载保护采用热继电器或自动开关的长延时过电流脱扣器，其整定电流按电动机额定电流１．０５一１．２倍选择。对大功率电动机采用定时限或反时限过电流继电器，其动作电流按电动机额定电流的１２５％．１３０％整定，并要保证正常起动不动作。这种保护安装繁琐，也存在灵敏度问题。过流继电器每年得校验。 对两相运行保护一般就是采用带差动导板的三 相热继电器。 对低电压保护装置，一般采用自动开关的低电压脱扣器或起动器线圈。而对使用熔断器保护，就不存在低电压保护问题。 可以说我国对中小功率电动机过载、二相运行保护大部分采用的是热元件。 分析一下热继电器。热继电器是利用热元件即两种不同热膨胀系数的双金属片紧密结合在一起，当通过一定电流时产生热量使双金属片弯曲，从而推动了弹簧瞬跳机构动作的过电流保护器。使电路断开。调节整定电流是通过凸轮位置改变，来调整推杆的起始位置和反力弹簧的弹力。 热继电器这种结构的物理特性，决定了它的灵敏性较低，受环境影响大，调节准确度不高。通过我们化工厂这些年使用情况来看，作为电动机过载、缺相保护，其可靠性差，容易损坏。我们曾经制作电流发生器对热继电器进行校验，结果同一规格器件，通一定电流其动作时间都不一样，有的还拒动。作为热继电器这种器件，更谈不上动作上逻辑判断性。 ２现代化智能型电动机综合保护器 电动机综合保护器我国最早从上个世纪８０年代就开始使用了。当时是以电子元器件、集成电路为主，它利用３个电流互感器检测出负载电流。在电路中进行运算、差值比较和简单的逻辑判断。在发生过载、缺相、断相和电源不平衡时使继电器动作，保护电动机。由于元器件不可靠性。及电路中单一定值比较，造成操作保护回路误动、拒动时常发生，
第一节概述 发电机的安全运行对保证电力系统的正常工作和电能质量起着决定性的作用，同时发电机本身也是一个十分贵重的电器元件，因此，应该针对各种不同的故障和不正常运行状态，装设性能完善的继电保护装置。 1故障类型及不正常运行状态： 1．1 故障类型 1)定子绕组相间短路：危害最大； 2)定子绕组一相的匝间短路：可能发展为单相接地短路和相间短路； 3)定子绕组单相接地：较常见，可造成铁芯烧伤或局部融化； 4)转子绕组一点接地或两点接地：一点接地时危害不严重；两点接地时， 因破坏了转子磁通的平衡，可能引起发电机的强烈震动或将转子绕组烧损； 5)转子励磁回路励磁电流急剧下降或消失，即发电机低励或失磁：从电 力系统吸收无功功率，从而引起系统电压下降，如果系统中无功功率储备不足，将使电力系统中邻近失磁发电机的某些电压低于允许值，破坏了负荷与各电源间的稳定运行，甚至可使系统因电压崩溃而瓦解。 6)发电机与系统失步：会出现发电机的机械量和电气量与系统之间的振 荡，这种持续的振荡对发电机组和电力系统产生有破坏力的影响；7)发电机过励磁故障：并非每次都造成设备明显破坏，但多次反复过励 磁，将因过热而使绝缘老化，降低设备的使用寿命。 1．2 不正常运行状态 1)由于外部短路引起的定子绕组过电流：温度升高，绝缘老化；
2)由于负荷等超过发电机额定容量而引起的三相对称过负荷，温度升 高，绝缘老化； 3)由于外部不对称短路或不对称负荷而引起的发电机负序过电流和过 负荷：在转子中感应出100hz的倍频电流，可使转子局部灼伤或使护环受热松脱，从而导致发电机重大事故。此外还会引起发电机100Hz的振动； 4)由于突然甩负荷引起的定子绕组过电压：调速系统惯性较大，在突 然甩负荷时，可能出现过电压，造成发电机绕组绝缘击穿； 5)由于励磁回路故障或强励时间过长而引起的转子绕组过负荷； 6）由于汽轮机主气门突然关闭而引起的发电机逆功率：当机炉保护动作或调速控制回路故障以及某些人为因素造成发电机转为电动机运行时，发电机将从系统吸收有功功率，即逆功率。危害：汽轮机尾部叶片有可能过热而造成事故。 2 汽轮发电机保护类型 1）发电机差动保护：定子绕组及其引出线的相间短路保护； 2）匝间保护：定子绕组一相匝间短路或开焊故障的保护； 3）单相接地保护：对发电机定子绕组单相接地短路的保护； 4）发电机的失磁保护：反应转子励磁回路励磁电流急剧下降或消失； 5）过电流保护：反应外部短路引起的过电流，同时兼作纵差动保护的后备保护； 6）阻抗保护：反应外部短路，同时兼作纵差动保护的后备保护； 7）转子表层负序电流保护：反应不对称短路或三相负荷不对称时发电机定子绕组中出现的负序电流；
微机继电保护整定计算举例
珠海市恒瑞电力科技有限公司 目录 变压器差动保护的整定与计算 (3) 线路保护整定实例 (6) 10KV变压器保护整定实例 (9) 电容器保护整定实例 (13) 电动机保护整定计算实例 (16) 电动机差动保护整定计算实例 (19)
变压器差动保护的整定与计算 以右侧所示Y/Y/△-11接线的三卷变压器为例，设变压器的额定容量为S(MVA)，高、中、低各侧电压分别为UH 、UM 、UL(KV)，各侧二次电流分别为IH 、IM 、IL(A)，各侧电流互感器变比分别为n H 、n M 、n L 。 一、 平衡系数的计算 电流平衡系数Km 、Kl 其中：Uhe,Ume,Ule 分别为高中低压侧额定电压（铭牌值） Kcth,Kctm,Kctl 分别为高中低压侧电流互感器变比 二、 差动电流速断保护 差动电流速断保护的动作电流应避越变压器空载投入时的励磁涌流和外部故障的最大不平衡电流来整定。根据实际经验一般取： Isd ＝（4－12）Ieb ／nLH 。 式中：Ieb ――变压器的额定电流； nLH ――变压器电流互感器的电流变比。 三、 比率差动保护 比率差动动作电流Icd 应大于额定负载时的不平衡电流，即 Icd ＝Kk ［ktx × fwc ＋ΔU ＋Δfph ］Ieb ／nLH 式中：Kk ――可靠系数，取（1.3～2.0） ΔU ――变压器相对于额定电压抽头向上（或下）电压调整范围,取ΔU ＝5%。 Ktx ――电流互感器同型系数；当各侧电流互感器型号相同时取0.5,不同时取1 Fwc ――电流互感器的允许误差；取0.1 Δfph ――电流互感器的变比（包括保护装置）不平衡所产生的相对误差取0.1； 一般 Icd ＝（0.2～0.6）Ieb ／nLH 。 四、 谐波制动比 根据经验，为可靠地防止涌流误动，当任一相二次谐波与基波之间比值大于15%－20%时，三相差动保护被闭锁。 五、 制动特性拐点 Is1＝Ieb ／nLH Is2＝（1～3）eb ／nLH Is1，Is2可整定为同一点。 kcth Uhe Kctm Ume Km **= 3**?=kcth Uhe Kctl Ule Kl
电动机的低电压保护精 选文档 TTMS system office room 【TTMS16H-TTMS2A-TTMS8Q8-
电动机的低电压保护 系别：机电系 班级：测控（1）班 姓名：方芳 学号： 05
电动机的低电压保护 当供电网络电压降低时，异步电动机的转速都要下降，而当供电母线电压又恢复时，大量电动机自启动，吸收较其额定电流大好几倍的起动电流，致使电压恢复时间拖长。为了防止电动机自起动时使电源电压长时间严重降低，通常在次要电动机上装设低电压保护，当供电母线电压降低到一定值时，延时将次要电动机切除，使供电母线有足够的电压，以保证重要电动机自启动。 低电压保护的动作时限分为两级：一级是为保证重要电动机的自起动，在其他不重要的电动机或不需要自启动的电动机上装设带0．5–1s 时限的低电压保护，动作于断路器跳闸；另一级是当电源电压长时间降低或消失时，为了人身和设备安全等，在不允许自启动的电动机上，应装设低电压保护，经5–l0s时限动作于断路器跳闸。 一、低电压保护的装设原则
（1）对于能自启动的I类电动机，不装设低电压保护。但是，当有备用设备自动投入时，为了保证I类电动机的自启动，在II、III类电动机上应装设低电压保护，动作于跳闸。 （2）当电源短时消失或降低时，为了保证I类电动机的自启动，在II、III类电动机上应装设低电压保护，动作于跳闸。 （3）当电压长期消失或降低时，根据生产过程和技术保安等的要求，不允许自启动的电动机应装设低电压保护作用于跳闸。 二、低电压保护装置的接线 对于 3–KV高压厂用电动机的低电压保护装置的接线，一般要满足以下四点基本要求： （1）能反映对称的和不对称的电压下降。因为在不对称短路时电动机也可能被制动，因而当电压恢复时，也会出现自启动问题。 (2)当电压互感器一次侧发生一相和两相断线或二次侧发生各种断线时，保护装置均应不动作，并应发出断线信号。但是在电压回路发生断线故障期间，若厂用电母线上电压真正消失或下降到规定值时，低电压保护仍应正确动作。 (3)当电压互感器一次侧隔离开关或隔离触头因误操作被断开时，低电压保护不应动作，并应该发出信号。
一、说明：甘河变2＃主变保护为国电南瑞NSR600R，主变从 齐齐哈尔带出方式。 二、基本参数： 主变型号：SF7—12500/110 额定电压：110±2×2.5%/10.5KV 额定电流：65.6099/687.34A 短路阻抗：Ud% = 10.27 变压器电抗：10.27÷12.5=0.8216 系统阻抗归算至拉哈110KV母线（王志华提供）： 大方式：j0.1118 小方式：j0.2366 拉哈至尼尔基110线路：LGJ-120/36， 阻抗36×0.409/132.25＝0.1113 尼尔基至甘河110线路：LGJ-150/112， 阻抗112×0.403/132.25＝0.3413 则系统阻抗归算至甘河110KV母线： 大方式：0.1118+0.1113+0.3413＝0.5644 小方式：0.2366+0.1113+0.3413＝0.6892 CT变比： 差动、过流高压侧低压侧间隙、零序 1＃主变2×75/5 750/5 150/5 三、阻抗图 四、保护计算： （一）主保护（NSR691R）75/5
1.高压侧过流定值 按躲变压器额定电流整定 I dz.j =1.2×65.6099/0.85×15=6.1750A 校验：变压器10KV 侧母线故障灵敏度 I (2)d.min =0.866×502/（0.6892+0.8216）=287.7495A Klm=287.7495/6.2×15=3.0941>1.25 满足要求！ 整定：6.2A 2.桥侧过流定值 整定：100A 3.中压侧过流定值 整定：100A 4.低压侧过流定值 按躲变压器额定电流整定 I dz.j =1.2×687.34/0.85×150=6.4690A 校验：变压器10KV 侧母线故障灵敏度 I (2)d.min =0.866×5500/（0.6892+0.8216）=3152.6344A Klm=3152.6344/6.5×150=3.2335>1.5 满足要求！ 整定：6.5A 5.CT 断线定值. 整定范围0.1～0.3Ie (P167) 312500 8.66003112311065.60995 CTh K SN Ie A UL N IL N I N ??= = =??÷??÷ 取0.1Ie ＝8.6600×0.1＝0.866A 整定：0.8A 6.差动速断定值 躲变压器励磁涌流整定
一、电动给水泵组保护 1．主要技术参数： 额定容量：5400KW CT配置：1000/5 LXZ1-0.5 额定电压：6KV 额定电流I s：649.5A 启动电流：6I n 2．开关类型：真空断路器 保护配置：HN2001 HN2041 3．HN2041定值整定： 3．1电动机二次额定电流I e计算： I e=I n/n r=649.5/(1000/5)=3.25(A) 启动时间：8S 3．2分相最小动作电流I seta、I setc: 1）最小动作电流整定，保证最大负荷下不误动。 按标准继电保护用的电流互感器在额定电流下10P级的比值误差为+3℅，即最大误差为6℅。 I dz= K k. 6℅I s/n lh =2×0.06×3.25=0.39 取I seta= I setc=0.39A 3．3制动系数K Z.的整定原则： 保护动作应避越外部最大短路电流的不平蘅电流，K k应等于其比率制动曲线的斜率I dzmax/I resmax即 K z = I dzmax/I resmax = （K k K fzq K st F j I kmax）/I kmax = 1.5╳2╳0.5╳0.1
