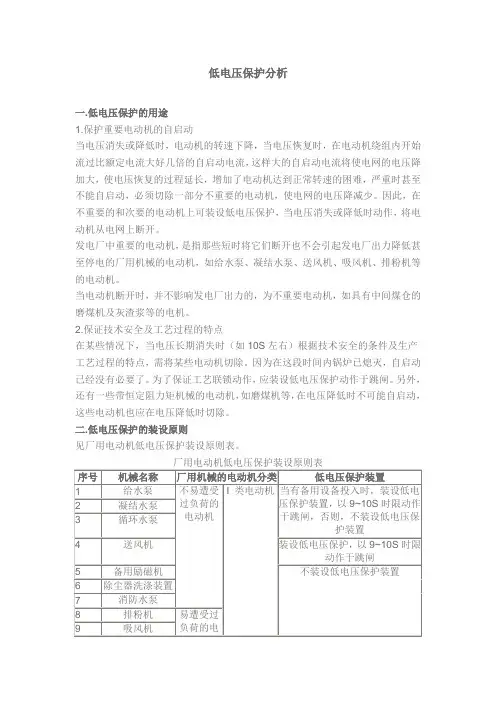

低电压保护分析一.低电压保护的用途1.保护重要电动机的自启动当电压消失或降低时，电动机的转速下降，当电压恢复时，在电动机绕组内开始流过比额定电流大好几倍的自启动电流，这样大的自启动电流将使电网的电压降加大，使电压恢复的过程延长，增加了电动机达到正常转速的困难，严重时甚至不能自启动，必须切除一部分不重要的电动机，使电网的电压降减少。
因此，在不重要的和次要的电动机上可装设低电压保护，当电压消失或降低时动作，将电动机从电网上断开。
发电厂中重要的电动机，是指那些短时将它们断开也不会引起发电厂出力降低甚至停电的厂用机械的电动机，如给水泵、凝结水泵、送风机、吸风机、排粉机等的电动机。
当电动机断开时，并不影响发电厂出力的，为不重要电动机，如具有中间煤仓的磨煤机及灰渣浆等的电机。
2.保证技术安全及工艺过程的特点在某些情况下，当电压长期消失时（如10S左右）根据技术安全的条件及生产工艺过程的特点，需将某些电动机切除。
因为在这段时间内锅炉已熄灭，自启动已经没有必要了。
为了保证工艺联锁动作，应装设低电压保护动作于跳闸。
另外，还有一些带恒定阻力矩机械的电动机，如磨煤机等，在电压降低时不可能自启动，这些电动机也应在电压降低时切除。
二.低电压保护的装设原则见厂用电动机低电压保护装设原则表。
注：1.当吸风机与送风机不接在同一电压母线时，吸风机所接母线上的低电压保护装置以9～10S时限动作于送风机断路器跳闸。
此外，尚应装设防止送风机继续运转造成炉膛正压的保护装置。
2.当排粉机与送风机不接在同一电压母线时，排粉机应装设低电压保护装置，以9～10S时限动作于跳闸。
三.低电压保护装置的接线要求无论是在电压完全消失时，或处于电网内的短路故障引起电动机制动时，低电压保护的接线方式，应当能够保证将电动机断开。
为此，低电压保护的接线应满足以下几点要求：1.能反映对称的和不对称的电压下降。
因为在不对称短路时的电动机也可能被制动，因而当电压恢复时也会出现自启动问题。

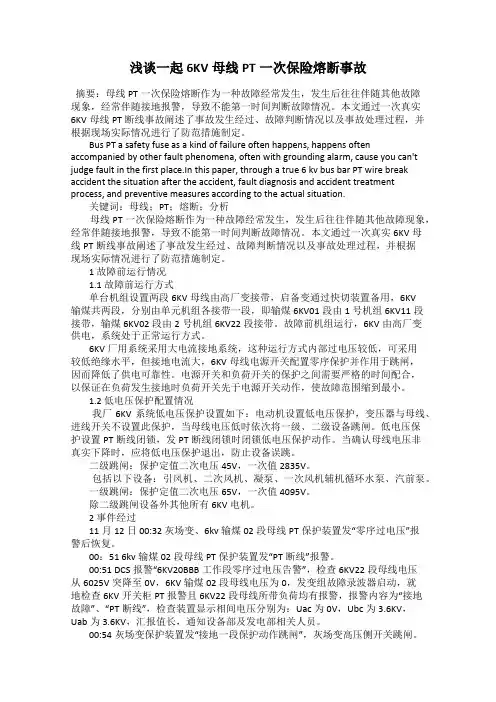

浅谈一起6KV母线PT一次保险熔断事故摘要：母线PT一次保险熔断作为一种故障经常发生，发生后往往伴随其他故障现象，经常伴随接地报警，导致不能第一时间判断故障情况。
本文通过一次真实6KV母线PT断线事故阐述了事故发生经过、故障判断情况以及事故处理过程，并根据现场实际情况进行了防范措施制定。
Bus PT a safety fuse as a kind of failure often happens, happens often accompanied by other fault phenomena, often with grounding alarm, cause you can't judge fault in the first place.In this paper, through a true 6 kv bus bar PT wire break accident the situation after the accident, fault diagnosis and accident treatment process, and preventive measures according to the actual situation.关键词：母线；PT；熔断；分析母线PT一次保险熔断作为一种故障经常发生，发生后往往伴随其他故障现象，经常伴随接地报警，导致不能第一时间判断故障情况。
本文通过一次真实6KV母线PT断线事故阐述了事故发生经过、故障判断情况以及事故处理过程，并根据现场实际情况进行了防范措施制定。
1 故障前运行情况1.1 故障前运行方式单台机组设置两段6KV母线由高厂变接带，启备变通过快切装置备用，6KV输煤共两段，分别由单元机组各接带一段，即输煤6KV01段由1号机组6KV11段接带，输煤6KV02段由2号机组6KV22段接带。
故障前机组运行，6KV由高厂变供电，系统处于正常运行方式。
一、循环水泵（4台）Pe=450KW Ue=6.3KV cos∮=0.8 变比：nl=100/5=20Ie=Pe／√3×Ue×cos∮=450/(1.732×6.3×0.8)=51.55AIqd=8×Ie=8×51.5=412A（是否是循环水泵启动电流）Ie2=51.55/20=2.57A(1)速断保护（过流I段）Idzj=Kk×Iqd／nl=1.2×8Ie／nl=1.2×412/20=24.74A延时Tzd=0s(2) 过流保护（过流II段，该保护在电动机起动过程中被闭锁）Idzj=Kk×Ie／nl=1.4×Ie／nl=1.4×51.55/20=3.61A延时Tzd=0.5s(3) 过负荷Ig= Kk ×Ie2/0.85＝1.05×2.57/0.85=3.18A延时Tzd=6s(4)负序电流Idzj=Kk×Ie／nl=0.4×51.55／20=1.03A延时Tzd=0.5s(5) 起动时间tqd=15s, 电机厂家核实(6) 低电压Udzj=0.5Ue=65V延时Tzd=9s二、引风机Pe=900KW Ue=6.3KV cos∮=0.8 nl=150/5=30Ie=Pe／√3×Ue×cos∮=560/(1.732×6.3×0.8)=108.5AIqd=8I=8×108.5=868A(1).速断保护（过流I段）Idzj=Kk×Iqd／nl=1.2×8Ie／nl=1.2×868/30=34.72A延时Tzd=0s(2) 过流保护（过流II段，该保护在电动机起动过程中被闭锁）Idzj=Kk×Ie／nl=1.4×Ie／nl=1.4×108.5/30=5.06A延时Tzd=0.5s(3) 过负荷Ie2=108.5/30=5.06AIg= Kk ×Ie2/0.85＝1.05×5.06/0.85=6.25A延时Tzd=6s(4)负序电流Idzj=Kk×Ie／nl=0.4×108.6／30=1.45A延时Tzd=0.5s(5) 起动时间tqd=20s 电机厂家核实(6) 低电压Udzj=0.5Ue=65V延时Tzd=9s高压电动机的几种常规保护一、电动机主要故障1、定子绕组相间短路、单相接地；2、一相绕组的匝间短路；3、电动机的过负荷运行；4、由供电母线电压降低或短路中断引起的电动机低电压运行；5、供电母线三相电压不平衡或一相断线引起电动机三相电流不平衡；6、由于机械故障、负荷过重、电压过低造成转子堵转的故障;二、电动机主要保护类型及实现的功能基于以上电动机运行过程中本身和供电母线、负荷变化等可能引起的电动机故障，电动机（尤其对于3~10K V 等级电机）可装设以下保护，以实现对电机的保护，或可称为电动机的主要保护。
35kV及以下系统变压器及线路保护的配置与整定一、保护配置要求GB/T-14285-2006《继电保护和安全自动装置技术规程》要求：（一）35kV线路保护35kV为中性点非有效接地电力网的线路，对相间短路和单相接地，应按本条的规定装设相应的保护。
1、对相间短路，保护应按下列原则配置：1）保护装置采用远后备方式。
2）下列情况应快速切除故障：A）如线路短路，使发电厂厂用电母线低于额定电压的60％时；B）如切除线路故障时间长，可能导致线路失去热稳定时；C）城市配电网络的直馈线路，为保证供电质量需要时；D）与高压电网邻近的线路，如切除故障时间长，可能导致高压电网产生稳定问题时。
2、对相间短路，应按下列规定装设保护装置。
1）单侧电源线路可装设一段或两段式电流速断保护和过电流保护，必要时可增设复合电压闭锁元件。
由几段线路串联的单侧电源线路及分支线路，如上述保护不能满足选择性、灵敏性和速动性的要求时，速断保护可无选择地动作，但应以自动重合闸来补救。
此时，速断保护应躲开降压变压器低压母线的短路。
2）复杂网络的单回路线路A）可装设一段或两段式电流速断保护和过电流保护，必要时，保护可增设负荷电压闭锁元件和方向元件。
如不满足选择性、灵敏性和速动性的要求或保护构成过于复杂式，宜采用距离保护。
B）电缆及架空短线路，如采用电流电压保护不能满足选择性、灵敏性和速动性要求时，宜采用光纤电流差动保护作为主保护，以带方向或不带方向的电流电压保护作为后备保护。
C）环形网络宜开环运行，并辅以重合闸和备用电源自动投入装置来增加供电可靠性。
如必须环网运行，为了简化保护，可采用故障时先将网络自动解列而后恢复的方式。
3、平行线路平行线路宜分列运行，如必须并列运行时，可根据其电压等级，重要查那关度和具体情况按下列方式之一装设保护，整定有困难时，运行双回线延时段保护之间的整定配合无选择性：A）装设全线速动保护作为主保护，以阶段式距离保护作为主保护和后备保护；B）装设有相继速动功能的阶段式距离保护作为主保护和后备保护。
NSP713电动机保护及测控装置技术说明书编写：陈永华 吴艳平审核：黄福祥 杨仪松批准：阙连元南京中德保护控制系统有限公司2006年7月NSP713电动机保护及测控装置技术说明书1 概述NSP713电动机保护及测控装置（以下简称装置），适用于3-10kV大型异步或同步电动机，可集中组屏也可在开关柜就地安装。
装置的保护功能主要包括：1、差动保护（比率差动及差动速断）2、两段相过流保护。
电机开机时各段启动值可短时切换为一较大定值，以躲过电动机的起动电流。
3、小电流接地保护(非有效接地系统)或两段零序过流保护(有效接地系统)。
具体可用功能取决于订货号。
4、低电压保护。
5、过电压保护。
6、过负荷保护。
两段定时限过负荷和一段反时限过负荷。
7、四路外部开入跳闸。
8、负序过流保护。
两段定时限负序过流保护及一段反时限负序过流保护。
9、堵转保护。
10、起动时间过长保护。
11、热过负荷保护。
12、TV断线告警。
13、反向联锁装置的测控功能主要有：1．遥测功能：装置可完成电机Ia、Ib、Ic、3Io、I1、I2、Ua、Ub、Uc、3Uo、Uab、Ubc、Uca、P、Q、cosϕ、f的遥测量。
2．遥信功能：装置共有21路遥信。
另有两路开入可用作脉冲电度量采集或GPS对时秒脉冲输入。
3．遥控功能：断路器遥控分合。
4．操作回路。
2.1额定参数2.1.1 额定直流电压：220V 或110V，允许偏差-20%～+20%。
2.1.2 额定交流数据a) 交流电压 ：100 V。
b) 交流电流：5A 或1A 。
c) 额定频率：50Hz。
2.1.3 功率消耗a) 直流回路：正常工作时不大于20W，装置动作时不大于25W。
b) 交流电压回路：每相不大于0.5VAc) 交流电流回路：额定电流为5A 时每相不大于1.0VA；额定电流为1A 时每相不大于0.5VA。
2.1.4 开关量输入电平为220V或110V（依订货号而定，参见附录4）；遥脉及GPS输入为24V，需有源输入。
6kv电机低电压保护分析一.低电压保护的用途1.保护重要电动机的自启动当电压消失或降低时，电动机的转速下降，当电压恢复时，在电动机绕组内开始流过比额定电流大好几倍的自启动电流，这样大的自启动电流将使电网的电压降加大，使电压恢复的过程延长，增加了电动机达到正常转速的困难，严重时甚至不能自启动，必须切除一部分不重要的电动机，使电网的电压降减少。
因此，在不重要的和次要的电动机上可装设低电压保护，当电压消失或降低时动作，将电动机从电网上断开。
发电厂中重要的电动机，是指那些短时将它们断开也不会引起发电厂出力降低甚至停电的厂用机械的电动机，如给水泵、凝结水泵、送风机、吸风机、排粉机等的电动机。
当电动机断开时，并不影响发电厂出力的，为不重要电动机，如具有中间煤仓的磨煤机及灰渣浆等的电机。
2.保证技术安全及工艺过程的特点在某些情况下，当电压长期消失时（如10S左右）根据技术安全的条件及生产工艺过程的特点，需将某些电动机切除。
因为在这段时间内锅炉已熄灭，自启动已经没有必要了。
为了保证工艺联锁动作，应装设低电压保护动作于跳闸。
另外，还有一些带恒定阻力矩机械的电动机，如磨煤机等，在电压降低时不可能自启动，这些电动机也应在电压降低时切除。
二.低电压保护的装设原则见厂用电动机低电压保护装设原则表。
注：1.当吸风机与送风机不接在同一电压母线时，吸风机所接母线上的低电压保护装置以9～10S时限动作于送风机断路器跳闸。
此外，尚应装设防止送风机继续运转造成炉膛正压的保护装置。
2.当排粉机与送风机不接在同一电压母线时，排粉机应装设低电压保护装置，以9～10S时限动作于跳闸。
三.低电压保护装置的接线要求无论是在电压完全消失时，或处于电网内的短路故障引起电动机制动时，低电压保护的接线方式，应当能够保证将电动机断开。
为此，低电压保护的接线应满足以下几点要求：1.能反映对称的和不对称的电压下降。
因为在不对称短路时的电动机也可能被制动，因而当电压恢复时也会出现自启动问题。
2.电压互感器一次侧一相或两相断线，二次侧各相断线时（例如熔断时），保护装置不应误动作，并且发出信号。
但在二次回路断线故障期间，如果这时厂用母线真正失去电压（或电压降到规定值时），低电压保护仍应正确动作。
3.电压互感器一次侧的隔离开关或隔离触头因误操作而被断开时，保护装置不应该误动作，并应发出信号。
4.0.5与9s的低电压保护的动作电压应分别整定。
在电压消失时，用接在线电压上的一只电压继电器构成的保护就能达到目的，并能可靠的反应三相短路。
但当两相短路时，用一只电压继电器构成的保护，只有在接继电器的两相间发生短路时才能起作用，因而不能完全反应不对称的电压下降。
为了保证在所有两相短路的情况下保护都能动作，可采用三相继电器接线方式。
在同一段厂用母线供电的若干台电动机，通常共同装一套低电压保护装置。
电压继电器接在厂用母线的互感器上。
四.兆光电厂低压400V系统的低电压保护装置兆光电厂低压400V系统的低电压保护装置采用常规的低电压保护装置，其工作原理与高压电动机的常规低电压保护的工作原理相同，下面做详细讲解，这里不再介绍。
需要说明一点，低压系统电压互感器二次侧用电磁小开关代替熔断器；其作用是电压互感器二次侧如果用熔断器，当二次回路短路时，熔断器熔断的时间较长，某些保护由于电压降低要动作，而且动作时间较快，断线闭锁需要等熔断后才能动作，不能可靠地起闭锁作用，保护要误动作。
改用快速的电磁小开关后，即使在电压互感器二次回路最远处短路时，也能保证快速跳开，使断线闭锁迅速动作，可靠闭锁保护。
高压电动机的常规低电压保护接线如图:11-21所示，图中电压继电器1YJ、2YJ、3YJ及时间继电器1SJ作为次要电动机的低电压保护，以0.5秒跳闸，并兼作断线信号。
电压继电器4YJ和时间继电器2SJ作为重要电动机的低电压保护，以9～10秒跳闸。
图:11-21 6KV厂用电动机低电压保护接线图（a）交流回路；（b）直流回路；（c）信号回路接线中的电压继电器1YJ～4YJ均应接在线电压上，3YJ、4YJ的专用熔断器（4RD）的额定电流比1RD~3RD熔断器的大两级，且应有熔断与否的明显标志。
当被保护电动机电源电压消失或对称地下降至低电压继电器的动作值时，1YJ、2YJ、3YJ均动作，其常开接点断开，1ZJ不动作，常闭接点闭合，起动1SJ，经过0.5秒时限后1SJ延时接点闭合，将直流电流“+”极加至1DBM（1~3DBM 为低电压保护跳闸小母线）上，把次要电动机切除。
若电源母线电压仍不能恢复，而4YJ又动作时，则起动2SJ，经9秒时限后2SJ延时接点闭合，将直流电源“+”极加至2DBM上，把不允许自起动的重要电动机切除。
当电压互感器一次侧或二次侧断线时，1YJ、2YJ、3YJ中相应的低电压继电器动作，闭合其常闭接点，但其中有一个电压继电器仍在相间电压作用下，其常开接点处于闭合状态，从而起动了中间继电器1ZJ，1ZJ的常开接点闭合，1GP发亮，发出电压回路断线信号。
与此同时，1ZJ的常闭接点打开，断开了1SJ、2SJ的操作电源，将低电压保护闭锁，防止了因电压回路断线而误将电动机切除。
当电压互感器一次侧隔离开关因误操作被断开时，在直流回路中的隔离开关常开辅助接点G被断开，低电压保护的操作电源消失，从而防止了保护装置的误动作，这时监察继电器JJ失磁，其延时闭合的常闭接点返回，使2GP发亮，发出低电压闭合直流回路断线信号，同样，当熔断器5RD与6RD熔断器熔断时，亦会发出保护直流回路断线信号。
保护装置动作电压的整定：(1).电压继电器4YJ的动作电压，在高温高压电厂可选用0.45倍的电动机的额定线电压；在中温中压电厂可选用0.4倍的电动机的额定线电压。
(2).电压继电器1YJ～3YJ的动作电压，应考虑次要电动机被切除后，能保证重要电动机的自起动，通常在中温中压电厂母线电压为0.55倍的电动机的额定线电压，高温高压电厂母线电压为0.65倍的电动机的额定线电压。
因此，1YJ～3YJ的动作电压，对中温中压电厂可取为（0.6～0.7）倍的电动机的额定线电压，对高温高压电厂可取为（0.7～0.75）倍的电动机的额定线电压。
五.兆光电厂高压6KV系统的低电压保护装置兆光电厂高压厂用电动机均装有WDZ-430 电动机综合保护测控装置，对电动给水泵电机还装有WDZ-431 电动机差动保护装置。
6KV低压保护装置采用WDZ—491电压互感器保护测控装置，下面重点介绍WDZ—491电压互感器保护测控装置。
WDZ—491电压互感器保护测控装置：1.装置概述WDZ-491电压互感器保护测控装置主要用于发电厂6kV或380VPT 柜中电压2.装置保护性能及原理保护原理框图见图:11-26。
图:11-26 WDZ—491保护原理框图说明：图中U ab、U bc取自PT 小母线，U ca…取自熔丝前端。
U d1、U d2、U d3，t1、t2、t3分别为第一、二、三时段低电压定值和时间定值。
ACT 为动作信号继电器，BTJ1～3 为三时段低电压跳闸出口继电器，GYJ、UoJ分别为母线过压和零序过压告警继电器DIJ，为开关量告警继电器。
(1).PT 断线三相电压中如果有1～2相电压低于低电压一段定值，则认为发生了PT 断线，此时闭锁低电压保护，并延时15 秒后报警。
为防止PT 二次侧三相熔丝同时熔断时低电压保护误动作，本装置的U ca‟需从熔丝前端引入。
动作判据为:U max＞U d1U min＜U d1式中: U max=max(U ab，U bc，U ca‟)U min=min(U ab，U bc，U ca‟)U d1：第一时段低电压整定值（V）(2).低电压一段保护动作判据为：U ab＜U d1U bc＜U d1U ca‟ ＜U d1t＞t1PT未断线开关量1接点闭合式中: U d1：第一时段的低电压整定值（V）t1：整定的第一时段的保护动作时间（s）(3).低电压二段保护动作判据为：U ab＜U d2U bc＜U d2U ca‟＜U d2t＞t2PT未断线开关量1接点闭合式中: U d2：第二时段的低电压整定值（V）t2：整定的第二时段保护动作时间（s）(4). 低电压三段保护动作判据为：U ab＜U d3U bc＜U d3U ca‟＜U d3t＞t3PT未断线开关量1接点闭合式中: U d3：第三时段的低电压整定值（V）t3：整定的第三时段保护动作时间（s）(5).母线过电压报警动作判据为:U min＞U gydzt＞t gydz式中，U gydz：母线过电压整定值（V）t gydz：整定的母线过电压保护动作时间（s）(6).零序过电压报警动作判据为：3U0＞U0dzt＞t0dz式中: U0dz：零序过电压整定值（V）t0dz：整定的零序过电压保护动作时间（s）(7).开关量保护本装置提供3路开关量保护。
均作为空接点的开关量输入，驱动电源由本装置提供(+24V)。
其中第一路为小车工作位置异常或二次插头未插入，常闭接点输入，即接点断开后告警并闭锁低电压保护。
第二、三路则为常开空接点，接点闭合后就启动相应的保护告警。
每路开关量保护均可通过控制字投入和退出，并可独立整定其动作时间。
六. 兆光电厂高压6KV系统的低电压保护配置：1.1#、2#机6KV系统低电压保护动作电压为0.55倍、延时9秒的设备有：电泵、凝泵、引风机、送风机、一次风机、磨煤机。
2．1#、2#机6KV系统低电压保护动作电压为0.70倍、延时0.5秒的设备有：辅机冷却水泵、输灰空压机、消防栓消防水泵、自喷洒消防水泵、密封风机、碎煤机、斗轮堆取料机.3．脱硫6KV系统低电压保护动作电压为0.55倍、延时9秒的设备有：增压风机。
4. 脱硫6KV系统低电压保护动作电压为0.70倍、延时0.5秒的设备有：循环泵、氧化风机、湿式球磨机。
