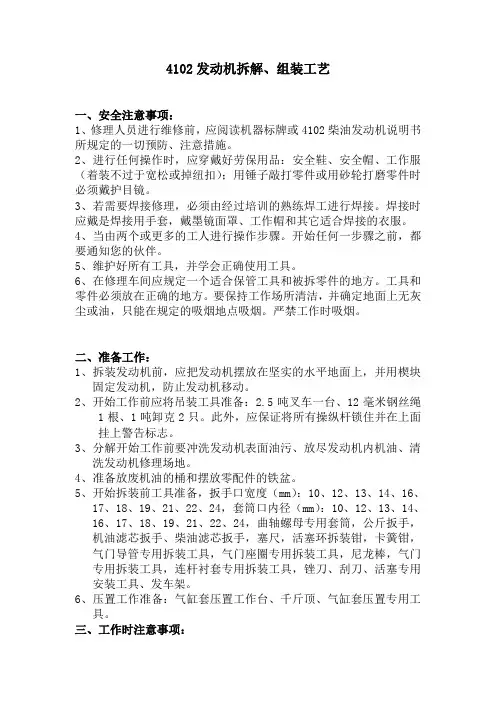

4102发动机拆解、组装工艺一、安全注意事项：1、修理人员进行维修前，应阅读机器标牌或4102柴油发动机说明书所规定的一切预防、注意措施。
2、进行任何操作时，应穿戴好劳保用品：安全鞋、安全帽、工作服（着装不过于宽松或掉纽扣）；用锤子敲打零件或用砂轮打磨零件时必须戴护目镜。
3、若需要焊接修理，必须由经过培训的熟练焊工进行焊接。
焊接时应戴是焊接用手套，戴墨镜面罩、工作帽和其它适合焊接的衣服。
4、当由两个或更多的工人进行操作步骤。
开始任何一步骤之前，都要通知您的伙伴。
5、维护好所有工具，并学会正确使用工具。
6、在修理车间应规定一个适合保管工具和被拆零件的地方。
工具和零件必须放在正确的地方。
要保持工作场所清洁，并确定地面上无灰尘或油，只能在规定的吸烟地点吸烟。
严禁工作时吸烟。
二、准备工作：1、拆装发动机前，应把发动机摆放在坚实的水平地面上，并用楔块固定发动机，防止发动机移动。
2、开始工作前应将吊装工具准备：吨叉车一台、12毫米钢丝绳1根、1吨卸克2只。
此外，应保证将所有操纵杆锁住并在上面挂上警告标志。
3、分解开始工作前要冲洗发动机表面油污、放尽发动机内机油、清洗发动机修理场地。
4、准备放废机油的桶和摆放零配件的铁盆。
5、开始拆装前工具准备，扳手口宽度（mm）：10、12、13、14、16、17、18、19、21、22、24，套筒口内径（mm）：10、12、13、14、16、17、18、19、21、22、24，曲轴螺母专用套筒，公斤扳手，机油滤芯扳手、柴油滤芯扳手，塞尺，活塞环拆装钳，卡簧钳，气门导管专用拆装工具，气门座圈专用拆装工具，尼龙棒，气门专用拆装工具，连杆衬套专用拆装工具，锉刀、刮刀、活塞专用安装工具、发车架。
6、压置工作准备：气缸套压置工作台、千斤顶、气缸套压置专用工具。
三、工作时注意事项：1、当发动机熄火，管路中的水和油都是热的，因此要小心不要被烫伤。
只有等油冷却后，才能进行油、水管路的拆卸工作。
2、拆装进气门、排气门时，应用专用工作，防止锁片飞出伤人。
3、当起吊发动机时，用到叉车或起吊设备，首先要检查钢丝绳和卸克是否损坏。
应采用具有足够容量的起吊设备，将起吊设备配置在正确的部位，慢慢地操作叉车或其他起重设备，以防止构件碰撞其它零件。
不要在叉车或其他起重设备吊起零件时工作。
4、当拆卸管子时，应防止燃油或机油洒落到地面上，如果有燃油或机油可能会使您滑倒，应及时清理干净。
5、一般不用汽油清洗零件（使用柴油或煤油）。
6、组装时一定要将所有的零件装在原来的位置上。
用新的零件更换损坏的零件。
7、组装和安装零件时，必须用规定的扭矩。
当安装防护零件诸如防罩、强烈震动零件、高速旋转的零件时，应特别小心检查它们安装是否正确。
8、对准两个孔或安装齿轮时，切勿插入您的手指或手，应小心注意不要将手塞入孔中。
9、安装过程中，禁止戴手套进行工作。
四、拆解、组装规范（一）、主要螺栓的扭紧力矩：缸盖螺栓：11—12kgf?m主轴承螺栓：22—24kgf?m连杆螺栓：12—13kgf?m飞轮螺栓：19—21kgf?m飞轮壳螺栓：13—15kgf?m凸轮轴压紧螺栓：11—12kgf?m曲轴前螺母:40—45kgf?m主油道稳压阀：3—4kgf?m（二）修理技术参数（单位：mm）：气缸数—缸径X行程4—102X118气缸套薄壁干式压缩比：1气缸压力（理想）28（Kgf/cm2）曲轴旋转方向顺时针（从风叶看）气门间隙（冷车）（mm）机油压力工作压力2—（Kgf/cm2）怠速压力大于（Kgf/cm2）冷却水温度75—90摄氏度供油提前角（静态，以曲轴转角计）16—18度机体缸套孔内径：Φ—Φ汽缸套外径：Φ—Φ机体缸套台肩坑深度：—汽缸套台肩厚度：—活塞销孔内径：Φ—Φ活塞销直径：Φ—Φ气缸套孔直径Φ—Φ活塞裙部大径Φ—Φ第一气环环槽宽度3++第一气环厚度第二气环环槽宽度++第二气环厚度油环环槽宽度5++油环厚度缸盖导管孔内径14+气门导管外径14++缸盖进气门座内径47+进气门座外径47++缸盖排气门座内径39+排气门座外径39++气门导管内径9+进气门杆直径排气门直径摇臂衬套内径20++摇臂轴外径200+第一气环开口间隙—第二气环开口间隙—油环开口间隙—曲轴连杆轴颈直径Φ配合间隙—曲轴主轴颈直径Φ配合间隙—连杆衬套内径Φ35配合间隙—凸轮轴套内径Φ56配合间隙—气门导管高出缸盖弹簧座面进排气门下陷—活塞压缩余隙—止推片厚度喷油嘴压力195+5-5kg/cm2（三）发动机拆解：1)松开喷油嘴回油管空心螺丝，拆下喷油嘴回油管。
2)松开喷油嘴紧固螺母，拆下喷油嘴总成。
3)松开喷油泵高压连接油管。
4)松开柴油滤芯连接油管螺栓和固定螺母、拆下柴油滤芯总成。
5)用柴油滤芯专用拆装工具，拆开柴油滤芯。
6)松开气门室盖紧固螺母，拆下气门室盖。
7)松开气门摇臂总成紧固螺栓，拆下气门摇臂总成，取出气门挺杆。
8)松开机油尺固定螺栓，拆下机油尺固定管。
9)松开发动机呼吸器紧固螺母和呼吸管抱箍，取下呼吸器。
10)松开旁通软管抱箍，拆下旁通软管。
11)松开气缸盖螺栓，顺序是由两边到中间，拆下气缸盖总成、气缸床。
12)松开风扇叶紧固螺栓，拆下风扇皮带、风扇叶、风扇皮带盘。
13)松开发电机调整臂紧固螺栓，取下风扇皮带。
14)松开水泵紧固螺栓，拆下水泵。
15)松开发电机进出油管螺栓，拆下进出油管。
16)松开发电机底脚紧固螺栓，拆下发电机。
17)松开发电机调整臂紧固螺栓，拆下发电机调整臂紧固螺栓。
18)松开曲轴螺母，取出曲轴皮带盘。
19)松开时规齿轮室盖板紧固螺栓，拆下时规齿轮室盖板、曲轴甩油盘。
20)松开中间惰轮紧固螺栓，拆下中间惰轮。
21)松开发动机侧盖板紧固螺栓，取下发动机侧盖板。
22)松开机油泵连接齿紧固螺栓，取出机油泵连接齿。
23)松开凸轮轴正时齿轮紧固螺栓，取出凸轮轴。
24)松开喷油泵固定螺栓，取下喷油泵。
25)松下机油滤芯连接管紧固螺母，拆下机油滤芯弯曲管。
26)松开机油滤芯紧固螺栓，拆下机油滤芯总成。
27)用机油滤芯专用拆装工具，拆开机油滤芯。
28)松下放水开关紧固螺栓，拆下防水开关。
29)将发动机翻转180°，松开启动机紧固螺栓，拆下启动机。
30)固定飞轮齿圈，解开飞轮保险片，松开飞轮螺栓，取出飞轮总成，敲出飞轮齿圈。
31)松开飞轮壳紧固螺栓，拆下飞轮壳。
32)松开曲轴后端盖紧固螺栓，拆下曲轴后端盖。
33)松开油底壳紧固螺栓，拆下油底壳。
34)松开机油泵紧固螺栓，取出机油泵、机油泵连接齿套。
35)将发动机翻转90°，松开连杆紧固螺栓，用尼龙棒敲出活塞连杆组，一、二、三、四缸连杆组件做好记号。
36)松开曲轴主轴盖紧固螺栓，取出曲轴、曲轴止推片、气门挺柱。
37)松开机油冷却器盖紧固螺栓，拆下机油冷却器盖、机油冷却器。
38)将发动机缸体摆放在气缸套压置台，用千斤顶、专用工具压出气缸套。
39)用活塞环拆装钳，拆下活塞环。
40)用卡簧钳，拆解活塞、活塞销卡簧、活塞销、连杆。
41)用连杆衬套专用拆装工具，拆下连杆衬套。
42)松开进气支管紧固螺栓，拆下进气支管。
43)松开排气支管紧固螺栓，拆下排气支管。
44)用气门拆装专用工具，拆解进排气门、气门锁片、气门弹簧上座、气门弹簧、气门弹簧防磨片。
45)用气门导管拆装专用工具，敲出气门导管。
46)用电焊堆点，敲出进排气门座圈。
（四）对所有零件进行清洗。
（五）对曲轴、气缸套、活塞、活塞环、连杆、凸轮轴进行数据测量。
如达不到数据标准的，进行更换。
（六）发动机组装：1)将发动机缸体摆放在气缸套压置台，在气缸套表面涂上机油，用千斤顶、专用工具进行压进气缸套，确定缸套壁口与缸体上表面齐平。
2)将活塞环放入汽缸套内，用活塞顶部压下活塞环，调整活塞环开口间隙是否达到标准。
如达不到，用锉刀进行修复，使间隙达到标准。
一、二、三、四缸活塞环做好记号。
3)将曲轴竖立，曲轴后部固定在飞轮上，上紧飞轮紧固螺栓。
4)将连杆瓦装入曲轴连杆轴，上紧连杆紧固螺栓，进行调整间隙是否达到标准，如达不到标准，可以加装铜皮，使间隙达到标准，拆下用柴油清洗。
5)将气门挺柱表面涂上机油，装进气门挺柱孔内。
6)将曲轴主轴瓦装入曲轴主轴，上紧曲轴主轴瓦紧固螺栓，进行调整间隙是否达到标准，如达不到标准，可以加铜皮，使间隙达到标准，拆下用柴油清洗，第四道曲轴主轴装入曲轴止推片，曲轴表面涂上机油后上紧曲轴主轴紧固螺栓。
7)用连杆衬套专用拆装工具将连杆衬套装入连杆，并把活塞销装入连杆衬套内进行调整间隙是否达到标准，如达不到标准，可以用刮刀进行修复，使间隙达到标准。
8)将连杆、活塞销、活塞销卡簧进行组装，确认活塞开口方向。
装活塞销卡簧时，应用活塞销卡簧钳，并确认活塞销卡簧在活塞销卡簧槽内，9)用活塞环拆装钳，将活塞环装入活塞环槽内，第一道气环为上下面镀铬的桶面环，装配时注意有标记一面朝下。
第二道为外圆带切槽的扭曲环，装配时切槽朝下，严禁反装。
油环开口与弹簧接点错开180度，装入槽内，用柴油转动活塞环清洗。
10)将活塞开口方向对着发动机前面方向，第一环开口与推力面成45度，第二环开口与第一环开口错开180度，油环开口与第一或第二道成90度。
开口都错开活塞销，加机油润滑，注意连杆方向，用尼龙棒将活塞轻轻敲进缸套内，上紧连杆紧固螺栓，顺序是1缸、4缸、2缸、3缸。
11)将凸轮轴表面涂上机油，装进凸轮轴孔内，上紧凸轮轴紧固螺栓。
12)将机油泵连接齿套和机油泵一起装进孔内，出油口处装入垫子，涂上胶水后上紧机油泵紧固螺栓，在机油泵泵体内装入机油润滑。
13)曲轴后油封装入后端盖，装入垫子，涂上胶水随定位销位子装入，上紧紧固螺栓。
14)装入油底壳垫子，涂上胶水，盖上油底壳，上紧油底壳紧固螺栓。
15)起动机随定位螺栓装入飞轮壳，上紧紧固螺母。
16)飞轮壳随定位销位子装在缸体上，上紧紧固螺栓。
17)飞轮齿圈装入飞轮，飞轮总成随定位销位子装入，上紧飞轮紧固螺栓。
18)将发动机翻转180°，固定发动机，装入侧盖板垫，涂上胶水，上紧紧固螺栓。
19)发电机装在发电机底脚，上紧紧固螺栓。
20)装入进出油管，上紧进出油管紧固螺栓。
21)装入机油泵连接齿、O型圈，上紧紧固螺栓。
22)将机油滤芯内装入机油，用机油滤芯专用拆装工具装入机油滤芯座，装入垫子，涂上胶水，上紧紧固螺栓。
23)弯曲管装入O型圈，随定位螺栓装入发动机缸体、机油滤芯座。
24)装入放水开关，上紧螺栓。
25)喷油泵法兰装上垫子，涂上胶水，装入时规盖，上紧定位螺栓。
26)根据记号位子，装入中间惰轮，上紧紧固螺栓。
27)装入曲轴挡油环，在时规齿轮室盖板上，装入时规齿轮室盖板垫，装入曲轴前油封，涂上胶水，上紧紧固螺栓。
28)装入曲轴皮带盘，用曲轴螺母专用拆装工具，上紧曲轴紧固螺母。
