CAD图层颜色设置技巧CAD(计算机辅助设计)软件是设计师们常用的工具之一,它可以帮助我们轻松地创建和编辑各种设计图纸。
在CAD软件中,图层是非常重要的概念,它可以帮助我们更好地管理和组织设计元素。
本文将介绍一些关于CAD图层颜色设置的技巧,帮助您更好地使用CAD软件。
首先,让我们了解一下CAD软件中的图层。

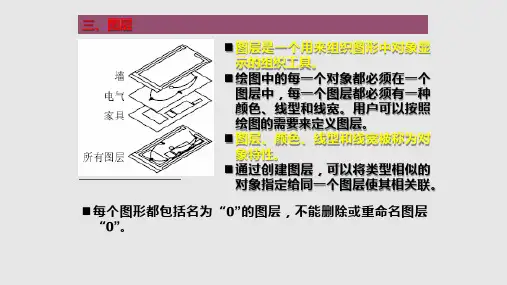

图层可以理解为不同元素的分组,例如线条、文字、图案等。
每个图层有一个唯一的名称,我们可以根据需要创建新的图层或使用默认图层。
图层可以帮助我们在不同元素之间进行分类和隔离,使得设计更加清晰和易于编辑。
在CAD软件中,我们可以根据需要自定义图层的颜色。
首先,我们需要选择一个要编辑的图层。
在CAD的图层管理器中,我们可以看到所有已创建的图层。
通过双击图层名称,我们可以打开图层属性窗口。
在这里,我们可以进行各种设置,包括颜色。
CAD软件中的图层颜色通常使用RGB(红、绿、蓝)颜色模式。
这意味着我们可以调整红、绿、蓝三个通道的数值来获得所需的颜色。
每个通道的值范围为0到255,0表示没有该颜色,而255表示该颜色的最大值。
通过调整通道的数值,我们可以创建任何我们想要的颜色。
在图层属性窗口中,我们可以找到颜色设置选项。
通过点击颜色方块,我们可以打开颜色选择器对话框。
在这里,我们可以手动输入RGB值或通过调整滑块来选择颜色。
此外,颜色选择器还提供了其他颜色模式(如CMYK或HSV),但在CAD软件中,我们主要使用RGB模式。
在设置图层颜色时,我们需要考虑一些因素。
首先,我们应该选择一种易于区分的颜色方案,这样可以更清楚地区分不同的图层。
其次,我们需要考虑设计需求和风格。
如果我们正在设计一个建筑图纸,我们可能更倾向于使用中性色调,以突出建筑结构。
相反,如果我们正在设计一个概念艺术图,我们可能更愿意使用明亮和鲜艳的颜色。
此外,我们还可以将颜色与图层的透明度进行调整,以创建更复杂的效果。
透明度可以帮助我们创建半透明或透明的元素,使得设计更加生动和有层次感。
CAD图层颜色和线型设置技巧在使用CAD软件进行绘图过程中,图层的颜色和线型设置是非常重要的,它们能够帮助我们更好地标示不同的对象和元素。
本文将介绍一些CAD软件中图层颜色和线型的设置技巧,帮助读者能够更加灵活地进行绘图操作。
首先,我们需要了解CAD软件中图层的概念。
图层可以理解为绘图空间的逻辑分层,它们可以用来对绘图中不同类型的对象进行分组和管理。
通过使用图层,我们可以将不同类型的绘图元素隔离开,方便进行编辑和修改。
因此,图层的设置非常重要。
在CAD软件中,我们可以通过图层属性管理器来设置图层的颜色和线型。
首先,我们可以通过命令栏输入“LA”或者点击工具栏上的图层属性管理器按钮打开图层属性管理器对话框。
在对话框中,我们可以看到各个图层的名称、颜色和线型等属性。
对于图层颜色的设置,我们可以根据需要选择不同的颜色。
默认情况下,CAD软件会提供一些基本的颜色供我们选择,如红色、绿色、蓝色等。
如果需要设置其他颜色,我们可以点击颜色栏旁边的下拉箭头,选择“颜色选择器”,然后在弹出的对话框中选择所需的颜色。
在实际绘图中,我们可以根据需要为不同类型的对象设置不同的颜色。
例如,我们可以将线条设置为黑色,填充区域设置为灰色,以此来区分不同的元素。
对于一些特殊的对象,我们也可以设置醒目的颜色进行标示,方便后续的编辑和修改。
除了颜色设置,CAD软件还提供了丰富的线型选择。
在图层属性管理器中,我们可以通过点击线型栏旁边的下拉箭头来选择线型。
CAD软件默认提供了一些常见的线型,如实线、虚线等。
如果需要使用其他线型,我们可以选择“其他”,然后弹出的对话框中选择所需的线型。
图层中的线型设置可以用来区分不同的线条类型,例如,我们可以使用实线表示墙体,虚线表示门窗等。
通过合理地设置线型,我们能够更加清晰地表达绘图中的各个元素和对象。
除了基本的颜色和线型设置,CAD软件还提供了一些高级功能。
例如,可以根据图层设置线宽,使得绘图时线条的粗细有所区分。
CAD中的选项设置与配置技巧CAD(计算机辅助设计)是一种常用的工具,广泛用于各种设计领域。
在使用CAD软件时,合理的选项设置和配置可以提高工作效率和准确性。
本文将介绍一些CAD中的选项设置与配置技巧。
1. 工作空间设置在CAD中,工作空间设置可以通过“选项”或“首选项”进行调整。
可以根据不同的工作需求选择不同的工作空间,比如2D绘图、3D建模等。
在工作空间设置中,还可以调整显示颜色、线型、字体等参数,以符合个人习惯和项目要求。
2. 快捷键设置针对常用的CAD操作,可以设置快捷键,以便更快速地执行命令。
比如设置“L”键为直线命令、“C”键为圆弧命令等。
通过设定个人常用的快捷键,可以大大提高工作效率。
3. 坐标系设置在进行设计或绘图时,正确的坐标系设置非常重要。
在CAD中,可以选择全局坐标系或本地坐标系进行操作。
全局坐标系是相对于整个CAD场景而言的基准,而本地坐标系则可以根据需要进行调整,以方便特定的设计工作。
4. 图层管理图层管理是CAD中非常重要的一项设置。
通过合理的图层管理,可以使绘图更加有序和清晰。
可以设置不同的图层来控制不同元素的显示,比如图纸边框、文字、标注等。
同时,还可以设置图层的颜色、线型、线宽等属性,以满足具体的绘图需求。
5. 标尺和网格设置在CAD中,标尺和网格可以帮助我们更准确地定位和绘制图形。
可以根据需要设置标尺的显示单位和刻度,以及是否显示网格线。
通过合理设置标尺和网格,可以提高绘图的准确性和效率。
6. 对象属性设置在CAD中,我们可以通过设置对象属性来定义线型、线宽、颜色等元素的属性。
这些设置可以直接影响到绘图的外观和效果。
在进行绘图时,可以根据实际需要设置不同对象的属性,以达到理想的效果。
7. 自定义工具栏和菜单设置CAD软件通常提供了一些默认的工具栏和菜单,但我们也可以根据实际需要进行自定义设置。
通过自定义工具栏和菜单,可以将常用的命令和功能集中在一起,以便更方便地进行操作。
机械cad图层设置标准机械CAD图层设置标准。
在进行机械CAD设计时,图层设置是非常重要的一环。
合理的图层设置可以使设计更加清晰、规范,提高工作效率。
下面将介绍机械CAD图层设置的标准,希望对大家有所帮助。
首先,我们需要确定一些基本的图层设置原则。
图层的命名应该简洁明了,能够清晰地表达该图层所包含的内容。
比如,可以使用“轴线”、“尺寸标注”、“零件”等名称。
另外,图层的颜色、线型、线宽等属性也需要统一规范,以便于后续的绘图和打印。
其次,根据实际设计需求,我们可以设定一些特定的图层。
比如,对于尺寸标注,可以设置一个单独的图层,以便于控制尺寸标注的显示和隐藏。
对于不同零件的图层,也可以根据需要设置不同的颜色,以便于区分和识别。
另外,对于图层的管理也是非常重要的。
在进行复杂的设计时,可能会涉及到大量的图层,因此需要进行合理的管理和分类。
可以将相似功能的图层放在同一个图层组中,以便于管理和控制。
在进行图层设置时,还需要考虑到图纸的布局和打印。
一般来说,我们需要设定一些专门用于图纸布局的图层,比如边框、标题栏、图纸编号等。
这样可以使得图纸更加规范、美观。
最后,需要强调的是,在进行机械CAD图层设置时,需要充分考虑到设计的实际需求。
图层设置应该是灵活的,能够根据实际情况进行调整和修改。
在实际设计中,可能会遇到各种特殊情况,需要根据实际情况进行灵活处理。
总的来说,机械CAD图层设置是非常重要的一环,它直接影响到设计的质量和效率。
因此,我们需要充分重视图层设置,遵循一定的标准和原则,以便于提高工作效率,保证设计质量。
希望以上内容能够对大家有所帮助,谢谢阅读!。
CAD中的图层颜色与线型配置方法在CAD软件中,对图层进行适当的颜色和线型配置是非常重要的,它能够帮助我们更好地分辨不同的图元、对象以及其它图形要素,提高我们的绘图效率和精度。
下面,我们将重点介绍一些图层颜色与线型配置的方法。
首先,我们需要了解CAD软件中的图层概念。
图层是CAD软件中对图形对象进行分类和组织的一种方式,通过不同的图层可以将不同的对象进行分离,方便查找和修改。
在操作CAD软件时,我们可以对每个图层进行不同的颜色和线型配置。
要进行图层颜色与线型配置,我们可以通过以下几个步骤实现:第一步,打开CAD软件,在绘图界面中选择“属性”或“图层属性管理器”。
这个选项通常可以在顶部菜单栏或右键快捷菜单中找到。
打开属性管理器后,我们可以看到一个图层列表。
第二步,选择要进行配置的图层。
在属性管理器中,我们可以看到不同图层的名称和一些基本属性。
选择我们需要配置的图层,通常是点击图层名称的左侧空白处。
第三步,配置图层的颜色。
在属性管理器的底部,我们可以看到一个“颜色”选项框。
点击该选项框后,会弹出一个颜色选择器。
在颜色选择器中,我们可以选择不同的颜色,例如红色、绿色、蓝色等。
选择完颜色后,点击确定按钮即可将该颜色应用到所选图层。
第四步,配置图层的线型。
在属性管理器的底部,我们可以看到一个“线型”选项框。
点击该选项框后,会弹出一个线型选择器。
在线型选择器中,我们可以选择不同的线型,例如实线、虚线、点线等。
选择完线型后,点击确定按钮即可将该线型应用到所选图层。
通过以上步骤,我们可以简单地对图层进行颜色和线型配置。
在配置图层颜色和线型时,需要注意以下几点:1. 不同的CAD软件可能在操作上略有差异,但原理是类似的。
根据实际情况,灵活使用软件的帮助文档和在线资源。
2. 在配置图层颜色和线型时,要根据实际需要选择合适的颜色和线型。
颜色的选择应该能够使不同对象之间的区分清晰,线型的选择应该符合实际绘图需求。
3. 在进行CAD绘图时,可以为不同的图层设置不同的颜色和线型。
CAD图层颜色和线型的批量修改技巧作为AE软件的用户,我们常常需要在CAD图纸中进行颜色和线型的修改。
虽然CAD软件本身提供了很多强大的功能,但是在处理大量图层的时候,手动一个一个修改将是一项枯燥而费时的任务。
因此,我们需要一些技巧来批量修改CAD图层的颜色和线型,提高工作效率。
首先,我们可以借助CAD软件提供的快捷命令来实现批量修改图层颜色和线型的功能。
在CAD软件中,快捷键"CUI"可以打开自定义用户界面编辑器。
在编辑器中,我们可以找到‘修改颜色和线型’这个命令,并将其分配一个快捷键。
比如,我们可以将其分配为"F2"键。
接下来,我们需要准备一个包含了需要修改的图层名称、颜色和线型的列表。
可以将该列表保存为一个txt文件。
每一行代表一个图层,并按照以下格式填写信息:图层名称, 颜色, 线型。
例如:图层1, 1, CONTINUOUS图层2, 2, DASHED图层3, 3, DOTTED......保存好这个列表文件后,我们可以打开CAD软件,并确保打开了目标图纸。
接下来,按下之前设置好的快捷键"F2",会弹出一个命令对话框。
在命令对话框中,输入"Layer"并按下回车键。
这样,我们就进入了图层管理界面。
接下来,输入"M"并按下回车键,然后输入"A"并再次按下回车键。
这样,我们就进入了批量修改图层属性的界面。
在这个界面中,输入"P"并按下回车键,然后选择之前准备好的图层列表文件。
这样,CAD软件将会自动读取这个文件,并按照文件中的信息来批量修改图层的颜色和线型。
在修改完毕后,我们可以按下快捷键"S"并回车键,然后按下快捷键"E"并回车键,以保存和退出图层管理界面。
完成这个步骤后,我们会发现图纸中所有指定的图层的颜色和线型都已经被批量修改了。
cad图层设置标准大全CAD图层设置标准大全。
在CAD绘图中,图层是非常重要的概念,它可以帮助我们对绘图进行有效的管理和组织。
正确的图层设置可以提高绘图效率,使绘图更加清晰和易于理解。
本文将为大家详细介绍CAD图层设置的标准大全,希望能够帮助大家更好地使用CAD软件进行绘图。
1. 图层命名规范。
在CAD软件中,良好的图层命名规范可以帮助我们更好地理解和管理图层。
通常情况下,我们可以按照以下规范对图层进行命名:使用简洁明了的名称,如“墙体”、“门窗”、“标注”等;避免使用过长或者含糊不清的名称,以免造成混淆;统一使用英文或者数字进行命名,避免使用中文或者特殊字符。
2. 图层颜色规范。
图层颜色的设置可以帮助我们更直观地理解绘图内容,因此在CAD软件中,我们可以按照以下规范对图层颜色进行设置:墙体可以使用浅灰色或者浅蓝色进行填充;门窗可以使用黄色进行标注;标注可以使用红色进行标记。
3. 图层线型规范。
在CAD软件中,线型的设置可以帮助我们更清晰地表达绘图内容,因此我们可以按照以下规范对图层线型进行设置:墙体可以使用实线进行表示;门窗可以使用虚线进行表示;标注可以使用粗实线进行标记。
4. 图层打印规范。
在CAD绘图完成后,我们通常需要进行打印输出,因此需要对图层的打印设置进行规范:设置图层的打印属性,确保需要打印的图层处于可见状态;根据实际需要,设置图层的打印颜色和线型,以确保打印效果符合要求。
5. 图层组织规范。
良好的图层组织可以帮助我们更好地管理和控制绘图内容,因此我们可以按照以下规范对图层进行组织:将相似功能的图元放置在同一个图层中,如将所有的墙体放置在名为“墙体”的图层中;对于不需要显示的图元,可以将其放置在单独的图层中,并将该图层设置为冻结状态。
6. 图层标准化规范。
在CAD绘图中,我们可以按照一定的标准对图层进行设置,以确保绘图内容的统一性和规范性:可以参考国家或行业标准,对图层的命名、颜色、线型等进行设置;可以结合实际需求,对图层进行个性化设置,以确保绘图内容符合实际要求。
CAD中图层颜色和线型的设置与应用CAD软件是一款广泛应用于建筑、机械、电子等行业的设计工具,它提供了丰富的功能和工具帮助用户进行设计和绘图。
在CAD软件中,图层是一项非常重要的功能,它可以帮助用户对绘图进行更加细致和有序的管理。
在本篇文章中,我们将重点介绍CAD中图层颜色和线型的设置与应用。
首先,我们来了解一下CAD中图层的概念。
在CAD软件中,图层是用来组织和管理绘图元素的一种方式。
通过将不同的绘图元素分配到不同的图层上,可以使得绘图更加有序和清晰。
例如,在建筑设计中,可以将墙体、窗户、门等不同的元素分配到不同的图层上,方便后续对这些元素进行修改和管理。
图层的颜色设置是CAD软件中一个非常常用的功能。
通过设置不同的颜色,可以对不同图层上的绘图元素进行区分,加强绘图的可读性。
在CAD软件中,通常有一种颜色表可以供用户选择。
用户可以根据需要,选择适合的颜色给图层进行设置。
例如,可以将墙体设置为蓝色,窗户设置为绿色,门设置为红色等。
这样,在绘图过程中,用户可以清楚地分辨出不同元素所在的图层,提高绘图效率。
图层线型的设置也是CAD软件中一个非常重要的功能。
通过设置不同的线型,可以使得绘图元素的轮廓更加清晰和丰富。
在CAD软件中,一般有一种线型表可以供用户选择。
用户可以根据需要,选择适合的线型给图层进行设置。
例如,可以将墙体设置为实线,窗户设置为虚线,门设置为点线等。
这样,在绘图过程中,用户不仅可以通过颜色区分出不同元素所在的图层,还可以通过线型来清楚地展现出元素的轮廓和特征。
在实际使用CAD软件进行绘图时,图层颜色和线型的设置还有一种重要应用就是图层控制。
通过合理设置图层的颜色和线型,用户可以实现对绘图的显示和隐藏。
例如,在设计平面布置图时,可以将平面布置图放在一个图层上,平面布置上的不同元素放在其他图层上,用户可以通过设置不同图层的显示和隐藏来快速切换不同的设计方案。
在CAD软件中,图层颜色和线型的设置与应用是非常重要的技巧之一。
cad机械制图图层标准在CAD机械制图中,图层标准是非常重要的,它能够有效地组织和管理绘图中的各种要素,使得绘图工作更加高效和规范。
本文将介绍CAD机械制图图层标准的相关内容,包括图层命名规范、图层颜色规范、图层线型规范等,希望能够为广大CAD机械制图工作者提供一些参考和借鉴。
首先,图层命名规范是CAD机械制图中的基础。
合理的图层命名能够使得绘图文件更加清晰易懂。
一般来说,可以按照绘图内容来命名图层,比如“外轮廓”、“内孔”、“尺寸标注”等。
同时,为了便于管理,可以在命名中添加一些前缀或者后缀,比如“L_”表示线条图层,“H_”表示隐藏图层,“C_”表示尺寸标注图层等。
这样一来,不仅可以清晰地表达图层的内容,还能够方便地进行分类和筛选。
其次,图层颜色规范也是CAD机械制图中不可忽视的一部分。
合理的图层颜色搭配不仅可以美化绘图,还能够使得不同的图层在绘图中更加清晰地区分开来。
一般来说,可以根据绘图内容的重要程度和类别来选择颜色。
比如,可以将外轮廓、内孔等主要图形使用红色或者蓝色表示,将尺寸标注、注释等辅助图形使用黑色或者灰色表示。
这样一来,不仅可以使得图纸更加美观,还能够使得绘图内容更加清晰明了。
另外,图层线型规范也是CAD机械制图中需要重视的一部分。
合理的线型选择能够使得绘图更加规范和专业。
一般来说,可以根据绘图内容的不同来选择线型。
比如,可以将外轮廓、内孔等主要图形使用实线表示,将尺寸标注、注释等辅助图形使用虚线或者点线表示。
这样一来,不仅可以使得图纸更加规范,还能够使得绘图内容更加清晰明了。
总的来说,CAD机械制图图层标准是CAD机械制图中的重要组成部分,它直接关系到绘图的规范性和高效性。
合理的图层命名、图层颜色搭配和图层线型选择能够使得绘图更加清晰明了,提高绘图效率,降低出错率。
因此,在进行CAD机械制图时,务必要重视图层标准的制定和遵守,这对于提高绘图质量和工作效率是非常重要的。
希望本文的介绍能够为大家在CAD机械制图中制定和遵守图层标准提供一些帮助和参考。
cad机械制图图层设置标准在CAD机械制图中,图层的设置是非常重要的,它直接影响着图纸的清晰度、易读性和后期编辑的便利性。
因此,制定一套合理的CAD机械制图图层设置标准对于提高绘图效率和质量至关重要。
首先,我们需要考虑的是图层的命名规范。
图层的命名应当简洁明了,能够清晰地表达该图层所包含的内容。
可以采用统一的命名规则,比如以L开头表示线型图层,以T开头表示文本图层,以D开头表示尺寸标注图层等,这样可以便于工程师在绘图时快速找到所需的图层。
其次,图层的颜色和线型也需要进行统一规划。
通常情况下,可以将实体线条设置为黑色,虚线设置为灰色,辅助线设置为浅灰色,这样可以使图纸看起来清晰整洁。
同时,要保证线型的连续性和统一性,避免在同一图纸中出现过多的线型样式,以免影响图纸的美观度和可读性。
另外,图层的显示与隐藏也是需要注意的地方。
在制图过程中,我们通常会有需要隐藏某些图层的情况,比如隐藏尺寸标注图层以便观察实体线条,这时候就需要通过图层管理器来进行管理。
因此,要求制图人员在绘图前对图层进行合理的规划和设置,以便在后期编辑时能够方便地进行图层的显示与隐藏操作。
此外,还需要注意图层的锁定和解锁。
在绘图完成后,为了防止误操作或者意外修改,可以将一些重要的图层进行锁定,这样可以有效地保护图纸的完整性。
而一些需要编辑的图层则需要解锁,以便进行后期的修改和调整。
最后,图层的管理和整理也是非常重要的。
在绘图过程中,可能会产生大量的图层,如果不进行及时的整理和管理,会导致图层混乱,影响后期的编辑和修改。
因此,制图人员需要养成良好的习惯,在绘图结束后及时整理图层,删除不必要的图层,保持图层的清晰和整洁。
总的来说,CAD机械制图图层设置标准对于绘图质量和效率有着重要的影响。
通过合理的命名规范、统一的颜色和线型设置、良好的显示与隐藏管理、锁定和解锁操作以及图层的整理和管理,可以有效地提高绘图效率,保证图纸的清晰度和可读性,是每位制图人员都需要重视和遵守的规范。
机械工程系毕业设计图纸CAD规范根据我系有关毕业设计旳规定,为统一毕业设计CAD图纸格式,规范毕业设计图纸图面,以便CAD文献旳打印输出,特制定本规范规定。
一、图层设置用LAYER命令按设定图层,赋予图层颜色、线型、线宽和其他需要设定旳参数。
表1 图层设置阐明:a. 0层一般不容许放任何东西,是做块用旳;b 不要在“定义点”(DEFPOINTS)层上画图,由于该层默认不打印;c 每个CAD文献中对层旳定义应当一致,否则出图时多张图纸拼接到一种文献里会有干扰;d 打印出图时线宽旳实现一般有两种措施:按颜色、按线宽。
若图层中线宽旳设置为“默认”(如表1)则打印时按照图形对象旳颜色设置不一样线宽出图;若图层中设置了详细旳线宽则可按线宽出图。
习惯在图层上设置线宽旳可按照下述措施设置:在机械图样上,图线一般只有两种宽度,分别称为粗线和细线,其宽度之比为2:1。
在一般状况下,粗线旳宽度采用0.5或0.7 mm,对应旳细线宽度采用0.25或0.35 mm。
机械工程旳CAD制图所使用旳字体,应按GB/T13362.4~13362.5中旳规定:字体旳号数(即字体高度h),其公称尺寸系列为:1.8,2.5,3.5,5,7,10,14,20mm;中文旳高度h不应不大于3.5mm,其字宽一般约为0.7h;数字、字母一般应以斜体输出,中文在输出时一般采用正体。
字体高度与图纸幅面之间旳选用关系参见表2,以防止出现打印后图面字体过大或者过小旳状况。
表2 字高与图幅旳关系表3 文字样式旳设置阐明:a 每个CAD文献中对文字样式旳定义和使用应当一致,否则多张图纸拼接到一种文献里出图时会有干扰;b 以A0图纸为例,尺寸文字和表格文字高度为5,有关文字如:标题栏中图名高度为10,“技术规定”和标题栏中单位名称高度为7;c 文字样式中旳字体文献应选用矢量字体(见表3),防止使用“仿宋_GB2312”这样旳填充字体。
建立一种名为“机械1”旳标注样式,详细设置如表4。
cad图层设置标准大全CAD图层设置标准大全。
在CAD绘图中,图层的设置是非常重要的,它直接关系到绘图的效率和质量。
因此,制定一套科学合理的CAD图层设置标准是非常必要的。
本文将从图层的命名规范、颜色标准、线型标准、线宽标准等方面,为大家详细介绍CAD图层设置的标准大全。
1. 图层的命名规范。
图层的命名应该简洁明了,能够清晰表达图层的用途。
一般来说,可以按照以下规范进行命名:1)使用简洁的英文单词或缩写,如“WALL”代表墙体,“DIM”代表标注等;2)使用数字进行分类,如“0”代表构造图层,“1”代表平面布置图层,“2”代表立面图层等;3)使用下划线或连字符进行分隔,如“WALL_EXT”代表外墙,“WALL_INT”代表内墙。
2. 颜色标准。
在CAD绘图中,颜色的选择也是非常重要的。
合理的颜色搭配不仅能够提高图纸的美观度,还能够清晰表达图纸的信息。
一般来说,可以按照以下标准进行选择:1)线条颜色,一般可以按照国际标准的颜色进行选择,如红色代表主要尺寸,绿色代表辅助尺寸,蓝色代表图形边界等;2)填充颜色,填充颜色的选择也要根据实际情况,一般可以选择浅色进行填充,以便于观察图形的细节。
3. 线型标准。
线型的选择也是非常重要的,合理的线型能够更清晰地表达图纸的信息。
一般来说,可以按照以下标准进行选择:1)主要尺寸线型,可以选择实线,以便于突出主要尺寸的信息;2)辅助尺寸线型,可以选择虚线,以便于与主要尺寸进行区分;3)图形边界线型,可以选择粗实线,以便于突出图形的边界。
4. 线宽标准。
线宽的选择也是非常重要的,合理的线宽能够提高图纸的可读性。
一般来说,可以按照以下标准进行选择:1)主要尺寸线宽,可以选择较粗的线宽,以便于突出主要尺寸的信息;2)辅助尺寸线宽,可以选择较细的线宽,以便于与主要尺寸进行区分;3)图形边界线宽,可以选择较粗的线宽,以便于突出图形的边界。
通过以上的介绍,相信大家对CAD图层设置标准有了更深入的了解。
