AutoCADR14图层、颜色和线型(ppt 16页)
- 格式：ppt
- 大小：298.50 KB
- 文档页数：16
下载文档原格式
合集下载

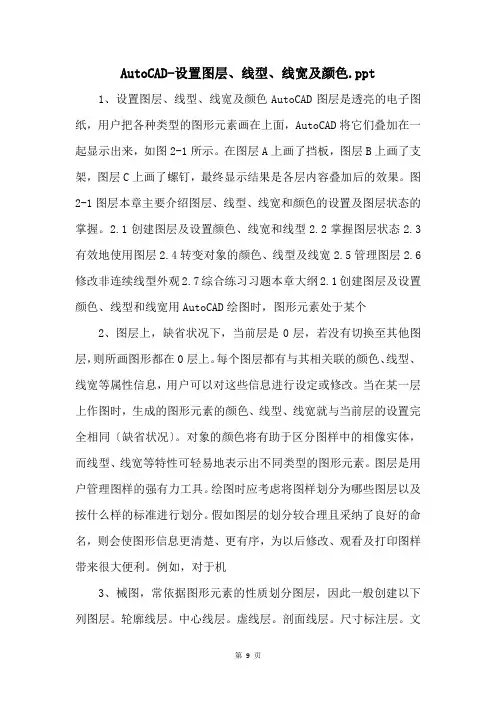

AutoCAD设置图层、线型、线宽及颜色.ppt
AutoCAD-设置图层、线型、线宽及颜色.ppt1、设置图层、线型、线宽及颜色AutoCAD图层是透亮的电子图纸，用户把各种类型的图形元素画在上面，AutoCAD将它们叠加在一起显示出来，如图2-1所示。
在图层A上画了挡板，图层B上画了支架，图层C上画了螺钉，最终显示结果是各层内容叠加后的效果。
图2-1图层本章主要介绍图层、线型、线宽和颜色的设置及图层状态的掌握。
2.1创建图层及设置颜色、线宽和线型2.2掌握图层状态2.3有效地使用图层2.4转变对象的颜色、线型及线宽2.5管理图层2.6修改非连续线型外观2.7综合练习习题本章大纲2.1创建图层及设置颜色、线型和线宽用AutoCAD绘图时，图形元素处于某个2、图层上，缺省状况下，当前层是0层，若没有切换至其他图层，则所画图形都在0层上。
每个图层都有与其相关联的颜色、线型、线宽等属性信息，用户可以对这些信息进行设定或修改。
当在某一层上作图时，生成的图形元素的颜色、线型、线宽就与当前层的设置完全相同〔缺省状况〕。
对象的颜色将有助于区分图样中的相像实体，而线型、线宽等特性可轻易地表示出不同类型的图形元素。
图层是用户管理图样的强有力工具。
绘图时应考虑将图样划分为哪些图层以及按什么样的标准进行划分。
假如图层的划分较合理且采纳了良好的命名，则会使图形信息更清楚、更有序，为以后修改、观看及打印图样带来很大便利。
例如，对于机3、械图，常依据图形元素的性质划分图层，因此一般创建以下列图层。
轮廓线层。
中心线层。
虚线层。
剖面线层。
尺寸标注层。
文字说明层。
【练习2-1】下面的练习说明了如何创建及设置图层。
1.创建图层。
〔1〕单击【图层】工具栏上的按钮，打开【图层特性管理器】对话框，再单击按钮，在列表框中显示知名为“图层1”的图层。
〔2〕为便于区分不同图层，用户应取一个能表征图层上图元特性的新名字来取代该缺省名。
直接输入“轮廓线层”，列表框中“图层1”由“轮廓线层”代替，再创建其他图层，结果如图2-2所示。

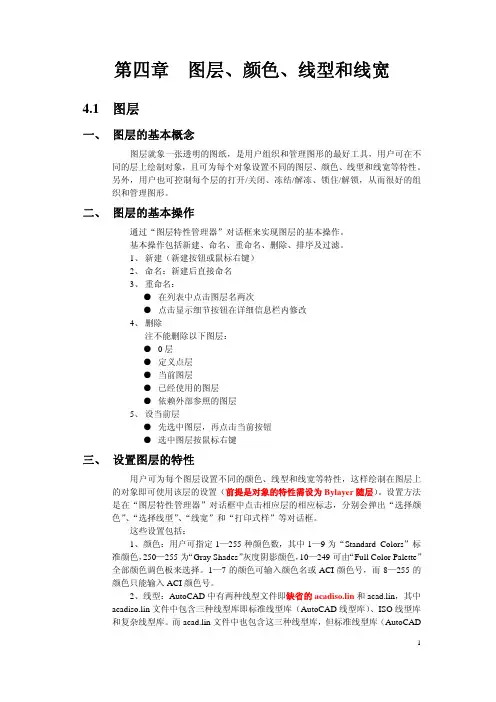

第04章 图层、颜色、线型和线宽
第四章图层、颜色、线型和线宽4.1 图层一、 图层的基本概念图层就象一张透明的图纸，是用户组织和管理图形的最好工具，用户可在不同的层上绘制对象，且可为每个对象设置不同的图层、颜色、线型和线宽等特性。
另外，用户也可控制每个层的打开/关闭、冻结/解冻、锁住/解锁，从而很好的组织和管理图形。
二、 图层的基本操作通过“图层特性管理器”对话框来实现图层的基本操作。
基本操作包括新建、命名、重命名、删除、排序及过滤。
1、新建（新建按钮或鼠标右键）2、命名：新建后直接命名3、重命名：● 在列表中点击图层名两次● 点击显示细节按钮在详细信息栏内修改4、删除注不能删除以下图层：● 0层● 定义点层● 当前图层● 已经使用的图层● 依赖外部参照的图层5、设当前层● 先选中图层，再点击当前按钮● 选中图层按鼠标右键三、 设置图层的特性用户可为每个图层设置不同的颜色、线型和线宽等特性，这样绘制在图层上的对象即可使用该层的设置（前提是对象的特性需设为Bylayer随层）。
设置方法是在“图层特性管理器”对话框中点击相应层的相应标志，分别会弹出“选择颜色”、“选择线型”、“线宽”和“打印式样”等对话框。
这些设置包括：1、颜色：用户可指定1—255种颜色数，其中1—9为“Standard Colors”标准颜色，250—255为“Gray Shades”灰度阴影颜色，10—249可由“Full Color Palette”全部颜色调色板来选择。
1—7的颜色可输入颜色名或ACI颜色号，而8—255的颜色只能输入ACI颜色号。
2、线型：AutoCAD中有两种线型文件即缺省的acadiso.lin和acad.lin，其中acadiso.lin文件中包含三种线型库即标准线型库（AutoCAD线型库）、ISO线型库和复杂线型库。
而acad.lin文件中也包含这三种线型库，但标准线型库（AutoCAD线型库）和复杂线型库的单位却是英寸。
3、线宽：打开“线宽”对话框为图层指定线宽。
第七章 线型、颜色及图层
7.4 图层管理
利用图层，我们可以对图形对象进行归类， 利用图层，我们可以对图形对象进行归类，这样就可以对具 有同一性质的图形对象进行统一的修改或编辑； 有同一性质的图形对象进行统一的修改或编辑；并且当图幅内容 较重时，我们可以通过关闭或冻结一些图层来减少绘图时的干扰。 较重时，我们可以通过关闭或冻结一些图层来减少绘图时的干扰。 利用图层来管理图形对象时，我们应注意以下一些原则： 利用图层来管理图形对象时，我们应注意以下一些原则： 1、根据图幅内容将图形对象归类； 、根据图幅内容将图形对象归类； 2、根据归类的图形对象新建图层并取一个易读的图层名； 、根据归类的图形对象新建图层并取一个易读的图层名； 3、根据归类的图形对象特征设置与之相对应的图层特性； 根据归类的图形对象特征设置与之相对应的图层特性； 4、在绘制图形对象时，确保与之相对应的图层为当前层，并 、在绘制图形对象时，确保与之相对应的图层为当前层， 且在“对象特性”一栏中的所有特性均为“随层” 且在“对象特性”一栏中的所有特性均为“随层”； 在遵循以上原则的前提下，利用图层管理各类图形对象， 在遵循以上原则的前提下，利用图层管理各类图形对象，不仅 能方便对图形对象进行修改，在某些情况下利用图层管理还可大 能方便对图形对象进行修改， 提高绘图效率。 提高绘图效率。
第七章
线型、颜色及图层 线型、
在AutoCAD中，所有图形对象都具有线型、线宽、颜色和图层 中 所有图形对象都具有线型、线宽、 等基本属性。用户不仅可以用不同的线型和颜色绘图， 等基本属性。用户不仅可以用不同的线型和颜色绘图，还可通过图 层对对象的线型、线宽、颜色进行管理，可以大大的提高绘制、 层对对象的线型、线宽、颜色进行管理，可以大大的提高绘制、修 改复杂图形的效率。 改复杂图形的效率。
第06章 设置线型、线宽、颜色与图层概述
使用这些不同的特性能够在视觉上将对象相互区别开来使得图形易于阅读上将对象相互区别开来使得图形易于阅读autocadautocad提供了提供了颜色线型和线宽特性以及图层工具来方便用户绘制和阅读颜色线型和线宽特性以及图层工具来方便用户绘制和阅读为了使图形的绘制和阅读更方便绘图时通常会赋予图形为了使图形的绘制和阅读更方便绘图时通常会赋予图形一定的特性例如用不同的颜色来代表不同的内容用不同一定的特性例如用不同的颜色来代表不同的内容用不同的线宽代表不同的内容等
6.1 线型的设置和修改
线型是直线或某类曲线的显示方式。例如，连续直线、虚线和点划线等 。在建筑制图中不同的线型代表的含义是不同的，例如，实线一般代表可见 对象，而虚线一般代表隐含的对象。在AutoCAD绘图过程中，关于线型的操 作包括加载线型、设置当前线型、更改对象线型和控制线型比例 。
加载线型 设置当前线型 更改对象线型 控制线型比例
AutoCAD的索引(ACI)颜色是AutoCAD中使用的标准颜色。每一种颜色 用一个ACI编号对应，编号是1～255中的整数。标准颜色的名称只用于1~7 号颜色，颜色的名称分别为1红色、2黄色、3绿色、4青色、5蓝色、6品红色 、7白色/黑色 。
6.4 图层的设置和管理
图层相当于多层“透明纸”重叠而成，先在“透明纸”上面绘制图形， 然后将纸一层层重叠起来，就构成了最终的图形。在AutoCAD中，图层的功 能和用途非常强大，可以根据需要创建图层，然后将相关的图形对象放在同 一层上，以此来管理图形对象。AutoCAD中各个图层具有相同的坐标系、绘 图界限和显示时的缩放倍数。可以对位于不同图层上的对象同时进行编辑操 作。每个图层都有一定的属性和状态，包括图层名、开关状态、冻结状态、 锁定状态、颜色、线型、线宽、打印样式、是否打印等。图层的管理对建筑 制图十分重要，管理好图层能够极大地方便用户对图形对象的修改和编辑， 起到化繁为简的效果。有3种方法打开如图6-15所示的“图层特性管理器” 对话框 。
6.1 线型的设置和修改
线型是直线或某类曲线的显示方式。例如，连续直线、虚线和点划线等 。在建筑制图中不同的线型代表的含义是不同的，例如，实线一般代表可见 对象，而虚线一般代表隐含的对象。在AutoCAD绘图过程中，关于线型的操 作包括加载线型、设置当前线型、更改对象线型和控制线型比例 。
加载线型 设置当前线型 更改对象线型 控制线型比例
AutoCAD的索引(ACI)颜色是AutoCAD中使用的标准颜色。每一种颜色 用一个ACI编号对应，编号是1～255中的整数。标准颜色的名称只用于1~7 号颜色，颜色的名称分别为1红色、2黄色、3绿色、4青色、5蓝色、6品红色 、7白色/黑色 。
6.4 图层的设置和管理
图层相当于多层“透明纸”重叠而成，先在“透明纸”上面绘制图形， 然后将纸一层层重叠起来，就构成了最终的图形。在AutoCAD中，图层的功 能和用途非常强大，可以根据需要创建图层，然后将相关的图形对象放在同 一层上，以此来管理图形对象。AutoCAD中各个图层具有相同的坐标系、绘 图界限和显示时的缩放倍数。可以对位于不同图层上的对象同时进行编辑操 作。每个图层都有一定的属性和状态，包括图层名、开关状态、冻结状态、 锁定状态、颜色、线型、线宽、打印样式、是否打印等。图层的管理对建筑 制图十分重要，管理好图层能够极大地方便用户对图形对象的修改和编辑， 起到化繁为简的效果。有3种方法打开如图6-15所示的“图层特性管理器” 对话框 。
第六章图层控制与线型设置PPT教学课件
名称 ：显示图层名。可以选择图层名然 后单击左键并输入新图层名。
开/关 ：打开和关闭图层。当图层打开时， 它是可见的，并且可以打印。当图层关 闭时，它是不可见的，并且不能打印。
在所有视口中冻结/解冻 ：在所有视口中 冻结选定的图层。冻结图层可以加快 ZOOM、 PAN 和许多其他操作的运行速 度，增强对象选择的性能并减少复杂图 形的重生成时间。AutoCAD 不在冻结图 层上显示、打印、隐藏、渲染或重生成 对象。
列表中显示了加载的所有线型。如果必 要，请使用滚动条查看整个列表。
2. 在框外任意位置单击将其关闭。
三、卸载不使用的线型的步骤
1. 从“格式”菜单中选择“线型”。
2. 在线型管理器中选择一个线型，然后选 择“删除”。
某些线型不可卸载：BYLAYER、 BYBLOCK、CONTINUOUS 线型和任何当 前使用的线型。
一、加载线型的步骤 1. 从“格式”菜单中选择“线型”。
2. 在线型管理器中选择“加载”。
3. 在“加载或重载线型”对话框中选择线 型，然后选择“确定”。 可以按住 CTRL 键选择多个线型，或者 按住 SHIFT 键选择一个范围的线型。
4. 选择“确定”。
二、当前图形中加载的线型的步骤
1. 在“对象特性”工具栏中单击“线型” 控件。
更改对象图层的步骤 1. 选择要更改其图层的对象。 2. 在“图层”工具栏上单击“图层”控件。 3. 选择要指定给对象的图层。 更改指定给图层的颜色的步骤 1. 在“图层”工具栏上，单击“图层特性
管理器”按钮。 2. 在图层特性管理器中，单击要更改的颜
色。
更改对象线型并替代图层线型的步骤 1. 选择要更改其线型的对象。 2. 在“特性”工具栏中单击“线型”控件。 3. 选择要指定给对象的线型。
开/关 ：打开和关闭图层。当图层打开时， 它是可见的，并且可以打印。当图层关 闭时，它是不可见的，并且不能打印。
在所有视口中冻结/解冻 ：在所有视口中 冻结选定的图层。冻结图层可以加快 ZOOM、 PAN 和许多其他操作的运行速 度，增强对象选择的性能并减少复杂图 形的重生成时间。AutoCAD 不在冻结图 层上显示、打印、隐藏、渲染或重生成 对象。
列表中显示了加载的所有线型。如果必 要，请使用滚动条查看整个列表。
2. 在框外任意位置单击将其关闭。
三、卸载不使用的线型的步骤
1. 从“格式”菜单中选择“线型”。
2. 在线型管理器中选择一个线型，然后选 择“删除”。
某些线型不可卸载：BYLAYER、 BYBLOCK、CONTINUOUS 线型和任何当 前使用的线型。
一、加载线型的步骤 1. 从“格式”菜单中选择“线型”。
2. 在线型管理器中选择“加载”。
3. 在“加载或重载线型”对话框中选择线 型，然后选择“确定”。 可以按住 CTRL 键选择多个线型，或者 按住 SHIFT 键选择一个范围的线型。
4. 选择“确定”。
二、当前图形中加载的线型的步骤
1. 在“对象特性”工具栏中单击“线型” 控件。
更改对象图层的步骤 1. 选择要更改其图层的对象。 2. 在“图层”工具栏上单击“图层”控件。 3. 选择要指定给对象的图层。 更改指定给图层的颜色的步骤 1. 在“图层”工具栏上，单击“图层特性
管理器”按钮。 2. 在图层特性管理器中，单击要更改的颜
色。
更改对象线型并替代图层线型的步骤 1. 选择要更改其线型的对象。 2. 在“特性”工具栏中单击“线型”控件。 3. 选择要指定给对象的线型。
第五章CAD图层、线型、颜色.
(3) 配色系统 AutoCAD 系统包括几个标准 Pantone 配色 系统。 通过菜单栏中的“工具”，单击“选项”，然后 打开“文件”选项卡，可以在系统中 安装配色系统。加 载配色系统后，即可从配色系统中选择对象，并将其应用 到图形中的对象。 指定用于选择颜色的配色系统，可以从下拉列表中选择配 色系统。
(8) 打印样式：单击任意打印样式均可以显示H“T选择打印样 式T”T对话框TH，以修改与选 定图层相关联的打印样式。 (9) 打印/不打印：设置是否打印选定的图层。关闭某图层的 打印只是对图形中的可见图层(图层是打开的并且是解冻的)有 效。如果该图层在当前图形中是冻结的或关闭的，即使图层设 为打印，AutoCAD 系统将不打印该图层。
注意：要删除的图层必须是没有绘制任何图形的空图层。对于 0 图层和定义点、当前图层、依赖外部参照的图层和包含对象 的图层(包括块定义中的对象)是不能删除的。 如果处理的是 共享工程中的图形或基于一系列图层标准的图形，删除图层时 则要特 别小心。 下面介绍列表中的名称和各个特性。 (1) 名称：显示图层名称。首先选择图层，在图层名称处单击， 通过输入新图层名可以修改图层名称。对于图层 0 和依赖外 部参照的图层的名称是不能修改的。 (2) 开/关：可以打开和关闭图层。当图层打开时，它是可见 的，并且可以打印。当图层关闭时，它是不可见的，即使“打 印”选项是打开的，也不能打印。
以上 3 种操作中，前两种操作直接打开“线型管理器”对话 框，如下图a所示。与图层中的线型相似，其设置页完全相同。 第三种操作是在“对象特征”工具栏中“线型控制” 下拉列 表中选择，如下图b所示。如果没有用户需要的线型，则单击 “其他”按钮，打开线型库进行选择。
CAD图层及线型应用ppt课件
6. 冻结/解冻(不能冻结当前层)：不但会隐藏该层上一切 操作，而且不能对该层进展任何操作。
7. 锁定/解锁：可以绘制图形，也可以看见图形，但不 可以编辑图形。
8. 可打印特性。
注：图层名最多可以有255个字符，这些字符可以由数字、字母、 空格及符号组成，但不能运用如<、>、/、\、〞、?、*、|、= 等。〔图层的切换可以经过图层工具栏进展〕
2. 新建/删除图层 3. “0〞图层不能更名和删除。 4. 所绘制的图形的特性将随当前层的设定而变化。 5. 双击图层可设为当前层。 6. 不能删除当前正在运用的图层，不能删除非空图层。
3. 图层特性
4. 颜色，线型和线宽。
5. 翻开和封锁图层：关才图层后，该图层上的实体将被 隐藏，不能被编辑，也不能被打印，只可以在该层绘 制新的图形
七．鸟瞰视图<dsviewer> 作用：是一种定位工具，它在另外一个独立的窗口中显示整
个图形视图以便快速挪动到目的区域。
方法：视图----鸟瞰视图。
八．平铺视口 vports 作用：同一个图形用多个窗口显示。 方法：视图----视口 九．重生成 作用：更新数据。 方法：REGEN命令(视图-----重生成)。
六、Zoom <Z> 实时缩放----垂直向上放大，向下那么减少窗口缩放----放
大选定区域 <W> 动态缩放----<D>。 比例缩放----<S>指定放大系数。 中心缩放----<C>指定新的显示中心。 全部缩放----<A>显示整个绘图区域。 范围缩放----<E>把图像最大化以整个任务区显示。 缩放上一个----<P>前往到上一次的缩放形状。
7. 锁定/解锁：可以绘制图形，也可以看见图形，但不 可以编辑图形。
8. 可打印特性。
注：图层名最多可以有255个字符，这些字符可以由数字、字母、 空格及符号组成，但不能运用如<、>、/、\、〞、?、*、|、= 等。〔图层的切换可以经过图层工具栏进展〕
2. 新建/删除图层 3. “0〞图层不能更名和删除。 4. 所绘制的图形的特性将随当前层的设定而变化。 5. 双击图层可设为当前层。 6. 不能删除当前正在运用的图层，不能删除非空图层。
3. 图层特性
4. 颜色，线型和线宽。
5. 翻开和封锁图层：关才图层后，该图层上的实体将被 隐藏，不能被编辑，也不能被打印，只可以在该层绘 制新的图形
七．鸟瞰视图<dsviewer> 作用：是一种定位工具，它在另外一个独立的窗口中显示整
个图形视图以便快速挪动到目的区域。
方法：视图----鸟瞰视图。
八．平铺视口 vports 作用：同一个图形用多个窗口显示。 方法：视图----视口 九．重生成 作用：更新数据。 方法：REGEN命令(视图-----重生成)。
六、Zoom <Z> 实时缩放----垂直向上放大，向下那么减少窗口缩放----放
大选定区域 <W> 动态缩放----<D>。 比例缩放----<S>指定放大系数。 中心缩放----<C>指定新的显示中心。 全部缩放----<A>显示整个绘图区域。 范围缩放----<E>把图像最大化以整个任务区显示。 缩放上一个----<P>前往到上一次的缩放形状。
第05章线型、线宽、颜色及图层解读.
5.4 颜色设置
设置新绘图形的颜色。命令：COLOR 选择“格式”|“颜色”命令，即执行COLOR命令，AutoCAD弹 出“选择颜色”对话框，如下图所示。 对话框中有“索引颜色”、“真 彩色”和“配色系统”三个选项 卡，分别用于以不同的方式确定 绘图颜色。在“索引颜色”选项 卡中，用户可以将绘图颜色设为 ByLayer( 随层 ) 、 ByBlock( 随块 ) 或某一具体颜色。其中，随层指 所绘对象的颜色总是与对象所在 图层设置的绘图颜色相一致，这 是最常用到的设置。
色、 5 表示蓝色、 6 表示洋红、 7 表示白色 ( 如果绘图背
景的颜色是白色，7号颜色显示成黑色)。
5.1.4 图层
图层具有以下特点： (1) 用户可以在一幅图中指定任意数量的图层。系统对 图层数没有限制，对每一图层上的对象数也没有任 何限制。
(2) 每一图层有一个名称，以加以区别。当开始绘一幅 新 图 时 ， AutoCAD 自 动 创 建 名 为 0 的 图 层 ， 这 是 AutoCAD的默认图层，其余图层需用户来定义。
载的线型并加载。
5.3 线宽设置
设置新绘图形的线宽。命令：LWEIGHT 选 择 “ 格 式 ” |“ 线 宽 ” 命 令 ， 即 执 行 LWEIGHT 命 令 ， AutoCAD弹出“线宽设置”对话框，如下图所示。
列表框中列出了AutoCAD 2007提供的20余种线宽，用 户可从中在“随层”、“随块”或某一具体线宽之间 选择。其中，“随层”表示绘图线宽始终与图形对象 所在图层设置的线宽一致。
5.1.3 颜色
用AutoCAD绘工程图时，可以将不同线型的图形对象
用不同的颜色表示。
AutoCAD 2007提供了丰富的颜色方案供用户使用，其
AutoCAD 2014 基础 8 图层及线型
30 / 38
3、打印线宽显示开关 状态栏的“线宽”按
钮可以显示/隐藏打印线宽， 以及设置默认线宽和显示 比例。隐藏打印线宽显示 不影响打印效果，依然会 按对象设置线宽进行打印。
31 / 38
8.2.3 线型
1、默认线型 随层 ByLayer 2、当前线型： “线型”下拉框中选择或加载的线型，定义新建 对象的当前线型 3、修改对象线型 选择对象，在 “线型” 下拉框中重新选择新线型
19 / 38
8.1.4.4 修改图层的定义
1、在 “ 图层特性管理器 ” 中修改 修改图层的所有状态和特性，以及重新命名 2、在 “ 图层 ”控制下拉框中修改 只能修改图层状态，但不能 修改图层特性
20 / 38
绘图练习
建立 2 个图层，“图层1”颜色为红色，线型为实 线；“图层2”颜色为蓝色，线型为虚线。 （1）在“图层1”上绘制一个圆 （2）在“图层2”上绘制一个矩形 （3）将圆由“图层1”改为“图层2” （4）将“图层2”的默认颜色改为绿色
11 / 38
8.1.4 图层操作
1、新建图层 2、设置当前层 3、修改对象的图层 4、修改图层的定义 5、图层的其他操作
12 / 38
8.1.4.1 新建图层
调用
1、命令：Layer 2、菜单：格式 > 图层 3、“常用” 选项卡
> “图层”面板
图层特性管理器
13 / 38
1、新建图层 按默认图层名“新建”图层，创建新图层时，
圆为红色，矩形为绿色蓝色
28 / 38
8.2.2 打印线宽
1、默认线宽 随层 ByLayer
2、当前线宽： “线宽”下拉框中重新选择线宽，定义新建对象的 当前打印线宽 3、修改对象线宽 选择对象，在 “线宽” 下拉框中重新设置新线宽
3、打印线宽显示开关 状态栏的“线宽”按
钮可以显示/隐藏打印线宽， 以及设置默认线宽和显示 比例。隐藏打印线宽显示 不影响打印效果，依然会 按对象设置线宽进行打印。
31 / 38
8.2.3 线型
1、默认线型 随层 ByLayer 2、当前线型： “线型”下拉框中选择或加载的线型，定义新建 对象的当前线型 3、修改对象线型 选择对象，在 “线型” 下拉框中重新选择新线型
19 / 38
8.1.4.4 修改图层的定义
1、在 “ 图层特性管理器 ” 中修改 修改图层的所有状态和特性，以及重新命名 2、在 “ 图层 ”控制下拉框中修改 只能修改图层状态，但不能 修改图层特性
20 / 38
绘图练习
建立 2 个图层，“图层1”颜色为红色，线型为实 线；“图层2”颜色为蓝色，线型为虚线。 （1）在“图层1”上绘制一个圆 （2）在“图层2”上绘制一个矩形 （3）将圆由“图层1”改为“图层2” （4）将“图层2”的默认颜色改为绿色
11 / 38
8.1.4 图层操作
1、新建图层 2、设置当前层 3、修改对象的图层 4、修改图层的定义 5、图层的其他操作
12 / 38
8.1.4.1 新建图层
调用
1、命令：Layer 2、菜单：格式 > 图层 3、“常用” 选项卡
> “图层”面板
图层特性管理器
13 / 38
1、新建图层 按默认图层名“新建”图层，创建新图层时，
圆为红色，矩形为绿色蓝色
28 / 38
8.2.2 打印线宽
1、默认线宽 随层 ByLayer
2、当前线宽： “线宽”下拉框中重新选择线宽，定义新建对象的 当前打印线宽 3、修改对象线宽 选择对象，在 “线宽” 下拉框中重新设置新线宽
CAD中的图层颜色与线型配置方法
CAD中的图层颜色与线型配置方法在CAD软件中，对图层进行适当的颜色和线型配置是非常重要的，它能够帮助我们更好地分辨不同的图元、对象以及其它图形要素，提高我们的绘图效率和精度。
下面，我们将重点介绍一些图层颜色与线型配置的方法。
首先，我们需要了解CAD软件中的图层概念。
图层是CAD软件中对图形对象进行分类和组织的一种方式，通过不同的图层可以将不同的对象进行分离，方便查找和修改。
在操作CAD软件时，我们可以对每个图层进行不同的颜色和线型配置。
要进行图层颜色与线型配置，我们可以通过以下几个步骤实现：第一步，打开CAD软件，在绘图界面中选择“属性”或“图层属性管理器”。
这个选项通常可以在顶部菜单栏或右键快捷菜单中找到。
打开属性管理器后，我们可以看到一个图层列表。
第二步，选择要进行配置的图层。
在属性管理器中，我们可以看到不同图层的名称和一些基本属性。
选择我们需要配置的图层，通常是点击图层名称的左侧空白处。
第三步，配置图层的颜色。
在属性管理器的底部，我们可以看到一个“颜色”选项框。
点击该选项框后，会弹出一个颜色选择器。
在颜色选择器中，我们可以选择不同的颜色，例如红色、绿色、蓝色等。
选择完颜色后，点击确定按钮即可将该颜色应用到所选图层。
第四步，配置图层的线型。
在属性管理器的底部，我们可以看到一个“线型”选项框。
点击该选项框后，会弹出一个线型选择器。
在线型选择器中，我们可以选择不同的线型，例如实线、虚线、点线等。
选择完线型后，点击确定按钮即可将该线型应用到所选图层。
通过以上步骤，我们可以简单地对图层进行颜色和线型配置。
在配置图层颜色和线型时，需要注意以下几点：1. 不同的CAD软件可能在操作上略有差异，但原理是类似的。
根据实际情况，灵活使用软件的帮助文档和在线资源。
2. 在配置图层颜色和线型时，要根据实际需要选择合适的颜色和线型。
颜色的选择应该能够使不同对象之间的区分清晰，线型的选择应该符合实际绘图需求。
3. 在进行CAD绘图时，可以为不同的图层设置不同的颜色和线型。
CAD线型颜色及图层设置
课堂练习
图层分为当前层和非当前层，用户操作都是在当前层上进行的，当前 层共有（ ）。 选择A 6个 选择B 3个 选择C 1个 选择D 无数个 一个长轴为60，短轴为20的椭圆的面积是： A、942.4778 B、3769.9112 C、1884.9556 D、7539.8224
19
本章总结
通过本章的学习，可以设置图层，让图形分层放置， 更好的控制图形的操作。在图层的特性中，用户可以进行 打开、关闭、冻结、解冻、锁定与解锁，决定图层的可见 性和可操作性。
20
7
8.3 颜色设置
执行【格式】→【颜色】菜单命令 在【对象特征】工具栏的【颜色控制】下拉列表 框中选择所需的颜色 在命令行中执行COLOR（COL）命令
8
8.4 图层设置
8.4.1 图层概述 8.4.2 图层的设置方法 8.4.3 图层的特性 8.4.4 删除图层 8.4.5 保存和调用图层状态设置
8.4.4 保存和调用图层状态设置
为了避免每次建立新的图形文件均需设置图层状态， 可以将图层状态的设置保存下来，当以后创建图形文 件时，再调用该图层状态设置，然后根据需要改变部 分图层的设置或将不需要的图层删除，以提高工作效 率
14
8.5 设置当前绘图图层
在【图层特性管理器】对话框的图层列表中，双击要 置为当前的图层 在图层列表中选中要置为当前的图层后，单击对话框 顶端的【置为当前】按钮，所选图层的图层状态图标 成为样式，最后单击【应用】按钮即可 退出【图层特性管理器】对话框，在【图层】工具栏 的图层下拉列表中直接选择要置为当前图层的图层
但0图层当前图层依赖外部参照的图层和包含对象的图层不能被删除?要删除图层只需在图层特性管理器对话框中选中要删除的图层然后单击删除图层按钮或按delete键14844保存和调用图层状态设置?为了避免每次建立新的图形文件均需设置图层状态可以将图层状态的设置保存下来当以后创建图形文件时再调用该图层状态设置然后根据需要改变部分图层的设置或将不需要的图层删除以提高工作效率1585设置当前绘图图层?在图层特性管理器对话框的图层列表中双击要置为当前的图层?在图层列表中选中要置为当前的图层后单击对话框顶端的置为当前按钮所选图层的图层状态图标成为样式最后单击应用按钮即可?退出图层特性管理器对话框在图层工具栏的图层下拉列表中直接选择要置为当前图层的图层1686特性对话框的使用?执行修改特性菜单命令?单击标准工具栏中的按钮?在命令行中执行properties命令ctrl1?快捷命令1787操作案例在图层特性管理器对话框按下图所示创建图层并设置图层特性使其能够满足机械设计的绘图要求18课堂练习?题目显示特性窗口的快捷键是
中文AutoCAD教程 线型、颜色及图层设置
新编中文AutoCAD 2007基础教程
5）“新建特性过滤器”：单击树状图上的“新特性过滤器” 按钮 ，弹出如图6.3.4所示的“图层过滤器特性”对话框。从中 可以基于图层的名称或设置（例如，开/关、颜色或线型）来创建 一个新的图层过滤器。此过滤器定义条件有4个：图层名称中包 含“图”字、处于打开状态、处于冻结状态以及颜色为红色，满
用户可以在“线型管理器”对话框中设置线型。选择“格
式”→“线型”命令，或在命令行中输入命令Linetype，将会弹 出“线型管理器”对话框，如图6.1.1所示。
新编中文AutoCAD 2007基础教程
该对话框中各选项功能介绍如下：
（1） “线型过滤器”下拉列表框：指定线型过滤的条件。
该下拉列表中有3个选项可供选择：显示所有线型、显示全部已使 用线型和显示全部依赖外部参照线型。
足其中任何条件即符合“特性过滤器1”的条件。
图6.3.4 “图层过滤器特性”对话框
新编中文AutoCAD 2007基础教程
6）“新建组过滤器”：单击树状图上的“新组过滤器”按 钮 ，创建一个名为“组过滤器1”的新图层组过滤器，如图6.3.5 所示，并将其添加到树状图中，输入新的名称。在树状图中选择
新编中文AutoCAD 2007基础教程
第二节 颜色设置
AutoCAD 2007提供了255种颜色以供用户在绘图中使用，其中
包括9种标准颜色和6种灰度颜色。
用户可以通过以下两种方法打开“选择颜色”对话框： （1）选择“格式”→“颜色”命令，弹出“选择颜色”对话 框，如图6.2.1所示。 （2）在命令行中输入命令color或ddcolor。
图层的颜色一致；所谓随块是指块成员的颜色随着块的插入而变
成与插入时当前层的颜色相一致。
CAD 图层.ppt
保存与恢复图层状态
图层设置包括图层状态和图层特性。图层状态包括图层是否打开、冻结、 锁定、打印和在新视口中自动冻结。图层特性包括颜色、线型、线宽和打印 样式。可以选择要保存的图层状态和图层特性。例如，可以选择只保存图形 中图层的“冻结/解冻”设置，忽略所有其他设置。恢复图层状态时，除了每 个图层的冻结或解冻设置以外，其他设置仍保持当前设置。在AutoCAD 中， 可以使用“图层状态管理器”对话框来管理所有图层的状态。
对象特性的概念
• 在传统工程图纸中，有很多种不同类型的图线用来区 分不同图线代表的不同功能，使用同一种颜色绘制所 有的对象不是特别好的方法，每一类图线都有线型和 线宽等不同的特性。
• 例如一些建筑图纸。标注
• 图层是用来组织图形中对象显示的一种简单的组织工 具，图形中的每个对象必须处在某一图层上，而每个 图层必须有一个颜色线型线宽可以根据图纸的需要定 义图层。图层颜色线型线宽通称为对象特性
设置图层，分层绘图。图层、颜色、线型、 打印要求如下：
层名 0
细实线 虚线 中心线 尺寸线 剖面线
颜色 黑/白 黑/白 品红
红 绿 篮
线型 实线 实线 虚线 点划线 实线 实线
线宽 0.5 0.3 0.3 0.3 0.3 0.3
用途 粗实线 细实线
虚线 中心线
打印 打开 打开 打开 打开
尺寸、文字 打开
设置图层特性
使用图层绘制图形时，新对象的各种特性将默认为随层，由当 前图层的默认设置决定。也可以单独设置对象的特性，新设置的特 性将覆盖原来随层的特性。在“图层特性管理器”对话框中，每个 图层都包含状态、名称、打开/关闭、冻结/解冻、锁定/解锁、线型 、颜色、线宽和打印样式等特性层列表中，选择某一图 层后，单击“当前图层”按钮，即可将该层设置为当前层。
AutoCAD 应用教程第2章 设置图层、线型、线宽及颜色
图2-9 【图层控制】下拉列表
2.3.1 切换当前图层
要在某个图层上绘图，必须先使该层成为当前层。 通过【图层控制】下拉列表，用户可以快速地切换当前 层，方法如下。
1. 单击【图层控制】下拉列表右边的箭头，打开列表。 2. 选择欲设置成当前层的图层名称，操作完成后，该下拉列表自动 关闭。
2.3.2 使某一个图形对象所在的图 层成为当前层
图2-8 控制图层状态
2.3 有效地使用图层
控制图层的一种方法是单击【图层】面板上的 按钮，打开 【图层特性管理器】对话框，通过该对话框完成上述任务。此外， 还有另一种更简捷的方法──使用【图层】面板上的【图层控制】下 拉列表，如图2-9所示。该下拉列表中包含了当前图形中的所有图层， 并显示各层的状态图标。
有两种方法可以将某个图形对象所在的图层修改为当前层。 (1) 先选择图形对象，在【图层控制】下拉列表中将显示该对 象所在的层，再按Esc键取消选择，然后通过【图层控制】下 拉列表切换当前层。 (2) 单击【图层】面板上的 按钮，AutoCAD提示“选择将 使其图层成为当前图层的对象”，选择某个对象，则此对象 所在的图层就成为当前层。显然，此方法更简捷一些。
图2-1 图层
【案例2-1】 下面的练习说明如何创建及设置图层。 一、创建图层 1. 单击【图层】面板上的 按钮，打开【图层特性管理 器】对话框，再单击 按钮，在列表框中显示出名为 “图层1”的图层。 2. 为便于区分不同图层，用户应取一个能表征图层上图 元特性的新名字来取代该默认名。直接输入“轮廓线 层”，列表框中的“图层1”就被“轮廓线层”代替，继 续创建其他的图层，结果如图2-2所示。
图2-2 创建图层
二、指定图层颜色 1. 在【图层特性管理器】对话框中选中图层。 2. 单击图层列表中与所选图层关联的图标 ，此时打 开【选择颜色】对话框，如图2-3所示。通过该对话框用 户可设置图层颜色。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
load or Reload Linetype 对话盒
装入线型文件
单击 Load or Reload Linetype 对话盒中的 Files… 按 键，可以弹出Select Linetype File 对话框，用户可以 装入需要的线型文件. 线型文件的后缀为 .LIN,它是ASCII文本文件，其中用 绘图单位描述了定制的线型。
修改实体的属性
实体的属性可以用 Modify/properties命令 来修改. 也可以用Change或 Chprop命令来修改. 实体的颜色和线型可以 同于所在层或不同于所 在层
ByLayer ByBlock Color
建立新的图层
设图层的线型
每个图层只能有一种线型属性, 缺省时为 CONTINUOUS(实线)。 设置其它的线型时，必须先用LINETYPE命令从线型库 (ACAD.LIN文件)中装入所有需要的线型。 Format/Linetype 或单击对像属性工具条中的图标弹 出 Layer & Linetype Propeties 对话盒，再击活 Linetype 后击load按键来装入线型. 在 load or Reload Linetype 对话盒中的多选列表框 中(Multiple Select ListBox) 选出需要的线型进行 操作型的条件，改变show: 中的选择可以改变线型表内的子项.
设置线型比例
线型文件(.LIN)中定义的短划线或长划线规格比例是 按一个绘图单位(unit)来确定的，因此具体的输出效 果会随图纸的比例而定。线型比例的默认值是1.0
当图纸上1mm 相当于一个绘图单位时，输出的线型正 常。而相当与几十个绘图单位时，因为所有的点划变 得太小而过于密集，屏幕和图纸上有可能看不到线型 差异，所有的线型看起来都象是连续线.
AutoCAD R14
图层、颜色和线型
湖州职业技术学院理工分院
（主讲：肖先波） 2002.02.26
图层管理是CAD系统普遍采用的技术
AutoCAD的实体Entity由图形元素组成，通过图层Layer 来对实体进行管理. 图层如同层层重叠的透明图纸，采用同一个坐标系。 图层有属性和状态，这些属性和状态都可以由用户定义 和控制.
可以对当前使用的线型设置全局比例因子和当前对象 比例因子:
Global Scale Factor:全局比例因子影响用该线型绘制的 所有新建和已有实体的线型比例. Current Object Scale:当前对象比例因子只影响以后用 该线型绘制的新建实体.
图层的改名和删除
在绘图过程的任何时候都可以对图层改名 “0”层和依懒于外部引用(xref)的图层不能改名 当一个图层上没有实体，也没有被其它的块使用(注意 这些块不一定被插入)的实体时可以删除该图层 被其它的块使用或依懒于外部引用(xref)的图层不能删 除 图层的改名和删除图层可以在Layer & Linetype Properties 对话框中进行. 删除图层也可以用Purge命令来进行， Purge命令只能 在文件打开时作为第一条命令来执行.
图层的过滤
下拉式列表框show:中列出了图层列出的条件，改变 show:中的选择可以改变图层列表内的子项 Set Filter dialog可以弹出图层过滤对话框，用户可以从 中设置过滤条件.
图层的练习
开始一个新的作业 建立三个图层：ROOM、AXIS、DIM ROOM 图层：实线，黑色或白色，绘制墙 线及室内家具 AXIS 图层：点划线，绘制墙的轴线 DIM 图层：实线，蓝色，绘制尺寸标注 线
名称 Name 、颜色 Color、线型 Ltype 等属性 显示开闭 （ON/OFF） 冻结和解冻 （SHAW/FREZZE） 锁定和非锁定 （LOCK/UNLOCK） 任何一个图层都可以设置成当前层 Current
图层管理是CAD系统普遍采用的技术
Name:31个字符组成可一以是字母、数字、下划线 “_”、连字符“-”及美元符“$”，确省的图层是“0” 层. 当开始绘制一幅新图时, AutoCAD会自动生成名称是“0” 图层, 在显示屏幕上的左上角有当前图层的信息. 图层的数量不受限制. 当与别的CAD软件传递工作文件时，AutoCAD图层的代表 的信息被有效利用.
结束
（第14讲）考场作文开拓文路能力•分 解层次 (网友 来稿)
江苏省镇 江中学 陈乃香 说明： 本系列 稿共24讲，20XX年1月6日开 始在资 源上连 载【要 义解说 】文章 主旨确 立以后 ，就应 该恰当 地分解 层次， 使几个 层次构 成一个 有机的 整体， 形成一 篇完整 的文章 。如何 分解层 次主要 取决于 表现主 旨的需 要。【 策略解 读】 一般说来，记人叙事的文章常按时间 顺序分 解层次 ，写景 状物的 文章常 按时间 顺序、 空间顺 序分解 层次； 说明文 根据说 明对象 的特点 ，可按 时间顺 序、空 间顺序 或逻辑 顺序分 解层次 ；议论 文主要 根据“ 提出问 题－— 分析问 题—— 解决问 题”顺 序来分 解 层次。当然，分解层次不是一层不变 的固定 模式， 而应该 富于变 化。文 章的层 次，也 常常有 些外在 的形式 ：1．小 标题式 。即围 绕话题 把一篇 文章划 分为几 个相对 独立的 部分， 再给它 们加上 一个简 洁、恰 当的小 标题。 如《世 界改变 了模样 》四个 小标题 ： 寿命变“长”了、世界变“小”了、 劳动变 “轻” 了、文 明变“ 绿”了 。 2．序号式。序号式作文与小标题作文 有相同 的特点 。序号 可以是 “一、 二、三 ”，可 以是“A、B、 C”， 也可以 是“甲 、乙、 丙”… …从全 文看， 序号式 干净、 明快； 但从题 目 上看，却看不出文章内容，只是标明 了层次 与部分 。有时 序号式 作文， 也适用 于叙述 性文章 ，为故 事情节 的展开 ，提供 了明晰 的层次 。 3．总分式。如高考佳作《人生也是一 张答卷 》。开 头：“ 人生就 是一张 答卷。 它上面 有选择 题、填 空题、 判断题 和 问答题， 但它又 不同于 一般的 答卷。 一般的 答卷用 手来书 写，人 生的答 卷却要 用行动 来书写 。”主 体部分 每段首 句分别 为：选 择题是 对人生 进行正 确的取 舍，填 空题是 充实自 己的人 生，判 断题是 表明自 己的人 生态度 ，问答 题是考 验自己 解决问 题的能 力。 这份“试 卷”设 计得合 理而且 实在， 每个人 的人生 都是不 同的， 这就意 味着这 份人生 试卷的 “答案 是丰富 多彩的 ”。分 解层次 ，应追 求作文 美学的 三个价 值取向 ：一要 匀称美 。什么 材料在 前，什 么材料 在后， 要合理 安排； 什么材 料详写 ，什么 材料略 写， 要通盘考虑。自然段是构成文章的基 本单位 ，恰当 划分自 然段， 自然就 成为分 解层次 的基本 要求。 该分段 处就分 段，不 要老是 开头、 正文、 结尾“ 三段式 ”，这 种老套 的层次 显得呆 板。二 要波澜 美。文 章内容 应该有 张有弛 ，有起 有伏， 如波如 澜。只 有 这样才能使文章起伏错落，一波三折 ，吸引 读者。 三要圆 合美。 文章的 开头与 结尾要 遥相照 应，把 开头描 写的事 物或提 出的问 题，在 结尾处 用各种 方式加 以深化 或回答 ，给人 首尾圆 合的感 觉。【 例文解 剖】 话题：忙忙，不亦乐乎 忙，是人生中一个个步 骤，每个人所忙的事务不同，但是不 能是碌 碌无为 地白忙 ，要忙 就忙得 精彩， 忙得不 亦乐乎 。 忙是问号。忙看似简单，但其中却大有 学问。 忙是人 生中不 可缺少 的一部 分，但 是怎么 才能忙 出精彩 ，忙得 不亦乐 乎，却 并不简 单。人 生如同 一张地 图，我 们 一直在自己的地图上行走，时不时我 们眼前 就出现 一个十 字路口 ，我们 该向哪 儿，面 对那纵 轴横轴 相交的 十字路 口，我 们该怎 样选择?不急， 静下心 来分析 一下， 选择适 合自己 的坐标 轴才是 最重要 的。忙 就是如 此，选 择自己 该忙的 才能忙 得有意 义。忙 是 问号，这个问号一直提醒我们要忙得 有意义 ，忙得 不亦乐 乎。 忙是省略号。四季在有规律地进行着 冷暖交 替，大 自然就 一直按 照这样 的规律 不停地 忙，人 们亦如 此。为 自己找 一个目 标，为 目标而 不停地 忙，让 这种忙 一直忙 下去。 当目标 已达成 ，那么 再
图层和实体的关系
AutoCAD的图形元素即所谓实体Entity，通过图层 Layer 来对实体进行管理. 图中的实体可以在同一层上,也可以在不同层上。任何 一个图层都可以作为当前层，用户当前新建立的实体是 位于当前层上的. 带有当前层的属性和状态.
ON/OFF:显示开关,处于ON的图层可见，OFF的图层不可 见，不输出到图纸上，不管ON/OFF与否其上的实体参加 运算. SHAW/FREZE：冻结与解冻，解冻的图层可见，参加运算， 冻结的图层不可见，不输出到图纸上,其上的实体不参 加运算. LOCK/UNLOCK：锁定和非锁定，锁定的图层不允许用户 编辑，只能作为绘图时的参照.
