一、绘图规定A、颜色及线宽的规定：1、粗线（线宽设定0.5）:紫色（6号颜色）；蓝色（5号颜色）；240号；2、中粗线（线宽设定0.4）:黄色（2号颜色）；10号；120号；30号；3、细粗线（线宽设定0.3）：11 号；71 号；101 号；122 号；140 号；160 号；210 号4、细线（线宽设定0.18 ）:白色（7号颜色）以及其它未规定的所有颜色。
5、特细线（线宽设定0.1）:浅灰色（9号颜色）、15号、31号；96号。
注：各专业在使用不同软件进行绘图时，应根据以上规定，将软件默认值更改过来，达到统一的标准。
B、线型：1、除实线以外的其它各种线型均有比例，所有线的比例同图纸的比例。
2、点划线：轴线、中心线：线型dote，颜色：red。
3、虚线：一般情况下用dash，颜色：180。
4、双点划线：divide，颜色172。

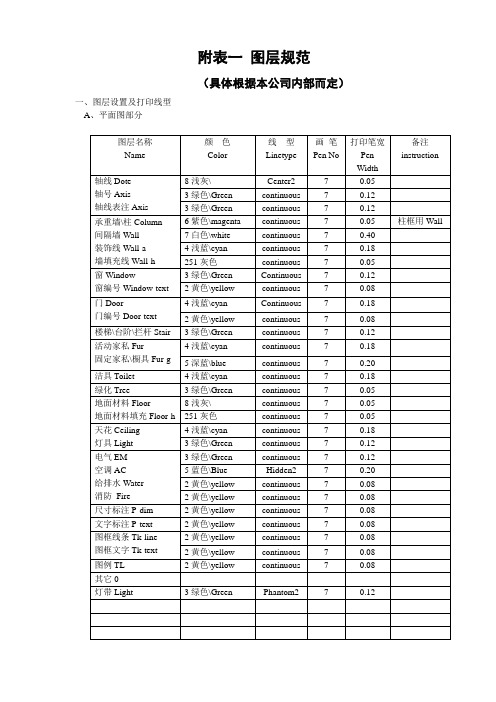

C、图层设定（详附件A）D、字体与字高1、所有字型文件均使用TSSDCHN.SHX字体，文字高宽比例统一为0.7。
2、字体颜色统一为：white。
3、文字式样：图纸文字及所使用的地方必须遵照以下规定式样1 :字高2.5，字型：TSSD（图中部的详细尺寸标注、索引、说明、门窗编号、管线直径与型号、设备型号标注、钢筋标注等）式样2 :字高3，字型：TSSD（一般性的文字说明及外部尺寸、图形名称傍的比例、建筑详图中的做法、标高坐标标注、）式样3 :字高4，字型：TSSD（图中说明。
项目总说明及各专业设计总说明用标准图框中的标准格式）式样4 :字高4，字型：romant（轴线编号、剖面标注）式样5 :字高6，字型：宋体（图形名称）式样6 :字高3，字型：黑体（图签栏文字，标准格式，个人不可变更）4、各类标格的行距为1.5倍字高，例宽根据具体情况确定。
5、每一行文字的行距为1.5倍字高。
文字中的标点应使用全角，不能使用半角。
6、轴线遍号：圆圈直径为8,字体用“romant,”高度为4.5，高宽比例一般为0.70 （即天正软件默认值）。

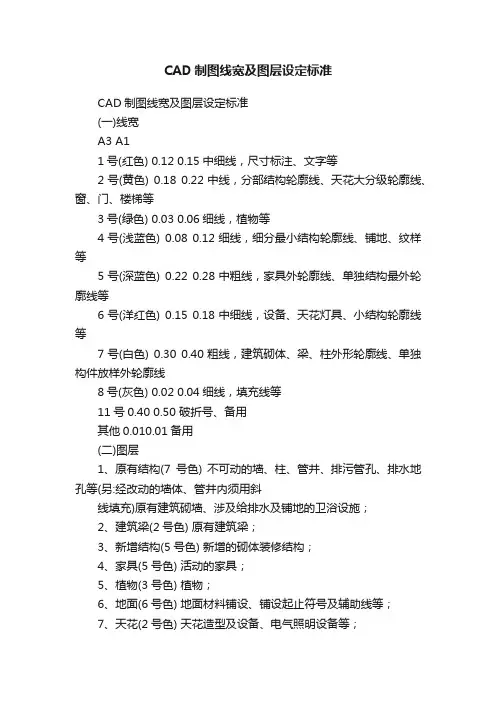

CAD制图线宽及图层设定标准CAD制图线宽及图层设定标准(一)线宽A3 A11号(红色) 0.12 0.15中细线，尺寸标注、文字等2号(黄色) 0.18 0.22中线，分部结构轮廓线、天花大分级轮廓线、窗、门、楼梯等3号(绿色) 0.03 0.06细线，植物等4号(浅蓝色) 0.08 0.12细线，细分最小结构轮廓线、铺地、纹样等5号(深蓝色) 0.22 0.28中粗线，家具外轮廓线、单独结构最外轮廓线等6号(洋红色) 0.15 0.18中细线，设备、天花灯具、小结构轮廓线等7号(白色) 0.30 0.40粗线，建筑砌体、梁、柱外形轮廓线、单独构件放样外轮廓线8号(灰色) 0.02 0.04细线，填充线等11号0.40 0.50 破折号、备用其他0.010.01备用(二)图层1、原有结构(7号色) 不可动的墙、柱、管井、排污管孔、排水地孔等(另:经改动的墙体、管井内须用斜线填充)原有建筑砌墙、涉及给排水及铺地的卫浴设施；2、建筑梁(2号色) 原有建筑梁；3、新增结构(5号色) 新增的砌体装修结构；4、家具(5号色) 活动的家具；5、植物(3号色) 植物；6、地面(6号色) 地面材料铺设、铺设起止符号及辅助线等；7、天花(2号色) 天花造型及设备、电气照明设备等；8、设备(6号色) 空调设备、电气设备(如烟感、喇叭、指示灯等)、喷淋等；插座、开关等；9、轴(6号色) 轴号10、字(1号色) 区域所属名称及具体事物说明等中文标注；11、标注(1号色) 尺寸及其标注等；12、填充(8号色) 填充；13、0层(7号色)14、Defpoints(8号色)15、空间框(204号色) 图纸空间设置打印的框等。
16、图框(4号色) 图框17、灯(6号色) 灯你看建筑制图标准里面有个B吗，还有0.7B、0.5B之类的，那个B是你自己定的，关键是图纸绘制要清晰明了，比如B=1mm那么0.7B=0.7mm，懂了吧。

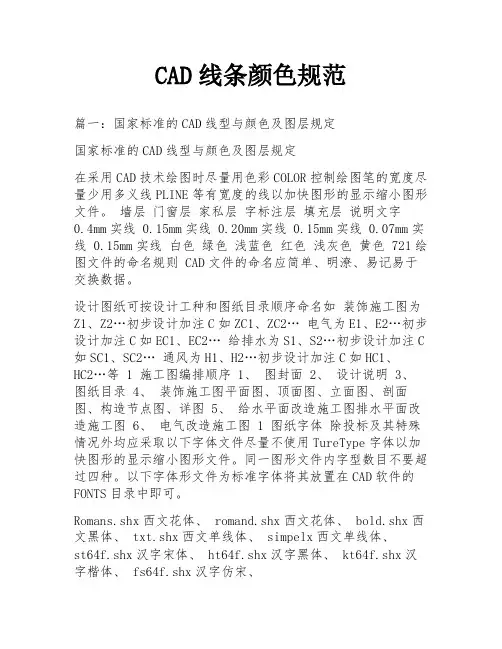

CAD线条颜色规范篇一：国家标准的CAD线型与颜色及图层规定国家标准的CAD线型与颜色及图层规定在采用CAD技术绘图时尽量用色彩COLOR控制绘图笔的宽度尽量少用多义线PLINE等有宽度的线以加快图形的显示缩小图形文件。
墙层门窗层家私层字标注层填充层说明文字0.4mm实线 0.15mm实线 0.20mm实线 0.15mm实线 0.07mm实线 0.15mm实线白色绿色浅蓝色红色浅灰色黄色 721绘图文件的命名规则 CAD文件的命名应简单、明潦、易记易于交换数据。
设计图纸可按设计工种和图纸目录顺序命名如装饰施工图为Z1、Z2…初步设计加注C如ZC1、ZC2… 电气为E1、E2…初步设计加注C如EC1、EC2… 给排水为S1、S2…初步设计加注C 如SC1、SC2… 通风为H1、H2…初步设计加注C如HC1、HC2…等 1 施工图编排顺序 1、图封面 2、设计说明 3、图纸目录 4、装饰施工图平面图、顶面图、立面图、剖面图、构造节点图、详图 5、给水平面改造施工图排水平面改造施工图 6、电气改造施工图 1 图纸字体除投标及其特殊情况外均应采取以下字体文件尽量不使用TureType字体以加快图形的显示缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体将其放置在CAD软件的FONTS目录中即可。
Romans.shx西文花体、 romand.shx西文花体、 bold.shx西文黑体、 txt.shx西文单线体、 simpelx西文单线体、st64f.shx汉字宋体、 ht64f.shx汉字黑体、 kt64f.shx汉字楷体、 fs64f.shx汉字仿宋、hztxt.shx汉字单线。
32 汉字字型优先考虑采用hztxt.shx 和hzst.shx西文优先考虑romans.shx和simplex或txt.shx。
33文字标注均为黑体图名标注文字高度为绘图比例×5所用装饰材料及施工要点均要标示明确且标示文字高度为绘图比例×2图名标注下划线分别为0.4mm粗实线与0.07mm 细实线。
CAD中的图层颜色与线型配置方法在CAD软件中，对图层进行适当的颜色和线型配置是非常重要的，它能够帮助我们更好地分辨不同的图元、对象以及其它图形要素，提高我们的绘图效率和精度。
下面，我们将重点介绍一些图层颜色与线型配置的方法。
首先，我们需要了解CAD软件中的图层概念。
图层是CAD软件中对图形对象进行分类和组织的一种方式，通过不同的图层可以将不同的对象进行分离，方便查找和修改。
在操作CAD软件时，我们可以对每个图层进行不同的颜色和线型配置。
要进行图层颜色与线型配置，我们可以通过以下几个步骤实现：第一步，打开CAD软件，在绘图界面中选择“属性”或“图层属性管理器”。
这个选项通常可以在顶部菜单栏或右键快捷菜单中找到。
打开属性管理器后，我们可以看到一个图层列表。
第二步，选择要进行配置的图层。
在属性管理器中，我们可以看到不同图层的名称和一些基本属性。
选择我们需要配置的图层，通常是点击图层名称的左侧空白处。
第三步，配置图层的颜色。
在属性管理器的底部，我们可以看到一个“颜色”选项框。
点击该选项框后，会弹出一个颜色选择器。
在颜色选择器中，我们可以选择不同的颜色，例如红色、绿色、蓝色等。
选择完颜色后，点击确定按钮即可将该颜色应用到所选图层。
第四步，配置图层的线型。
在属性管理器的底部，我们可以看到一个“线型”选项框。
点击该选项框后，会弹出一个线型选择器。
在线型选择器中，我们可以选择不同的线型，例如实线、虚线、点线等。
选择完线型后，点击确定按钮即可将该线型应用到所选图层。
通过以上步骤，我们可以简单地对图层进行颜色和线型配置。
在配置图层颜色和线型时，需要注意以下几点：1. 不同的CAD软件可能在操作上略有差异，但原理是类似的。
根据实际情况，灵活使用软件的帮助文档和在线资源。
2. 在配置图层颜色和线型时，要根据实际需要选择合适的颜色和线型。
颜色的选择应该能够使不同对象之间的区分清晰，线型的选择应该符合实际绘图需求。
3. 在进行CAD绘图时，可以为不同的图层设置不同的颜色和线型。

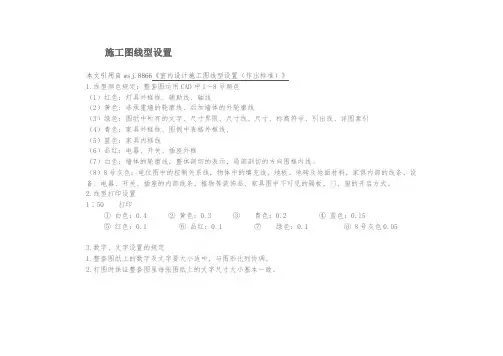

施工图线型设置
本文引用自wsj.8866《室内设计施工图线型设置（作出标准）》
1.线型颜色规定：整套图运用CAD中1～8号颜色
（1）红色：灯具外框线、辅助线、轴线
（2）黄色：非承重墙的轮廓线、后加墙体的外轮廓线
（3）绿色：图纸中所有的文字、尺寸界限、尺寸线、尺寸、标高符号、引出线、详图索引
（4）青色：家具外框线、图例中表格外框线、
（5）篮色：家具内框线
（6）品红：电器、开关、插座外框
（7）白色：墙体的轮廓线，整体剖切的表示，局部剖切的方向图框内线。
（8）8号灰色：电位图中的控制关系线，物体中的填充线，地板、地砖及地面材料，家俱内部的线条，设备、电器、开关、插座的内部线条，植物等装饰品、家具图中不可见的隔板，门、窗的开启方式。
2.线型打印设置
1∶50打印
①白色：0.4②黄色：0.3③青色：0.2④蓝色：0.15
⑤红色：0.1⑥品红：0.1⑦绿色：0.1⑧8号灰色0.05
3.数字、文字设置的规定
1.整套图纸上的数字及文字要大小适中，与图形比列协调。
2.打图时保证整套图里每张图纸上的文字尺寸大小基本一致。

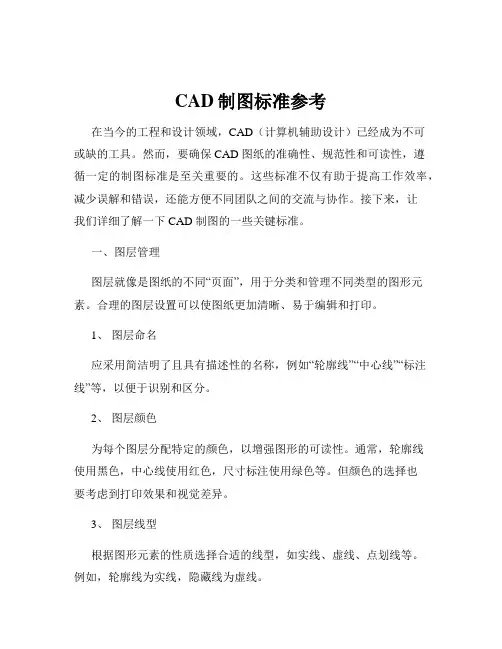

CAD制图标准参考在当今的工程和设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
然而，要确保 CAD 图纸的准确性、规范性和可读性，遵循一定的制图标准是至关重要的。
这些标准不仅有助于提高工作效率，减少误解和错误，还能方便不同团队之间的交流与协作。
接下来，让我们详细了解一下 CAD 制图的一些关键标准。

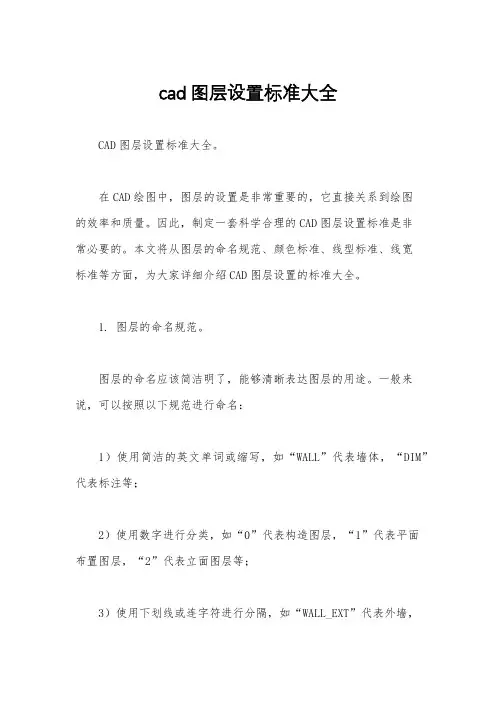

一、图层管理图层就像是图纸的不同“页面”，用于分类和管理不同类型的图形元素。
合理的图层设置可以使图纸更加清晰、易于编辑和打印。
1、图层命名应采用简洁明了且具有描述性的名称，例如“轮廓线”“中心线”“标注线”等，以便于识别和区分。
2、图层颜色为每个图层分配特定的颜色，以增强图形的可读性。
通常，轮廓线使用黑色，中心线使用红色，尺寸标注使用绿色等。
但颜色的选择也要考虑到打印效果和视觉差异。
3、图层线型根据图形元素的性质选择合适的线型，如实线、虚线、点划线等。
例如，轮廓线为实线，隐藏线为虚线。
4、图层锁定与冻结对于已经完成或暂时不需要编辑的图层，可以进行锁定或冻结操作，以防止误操作。
二、图形绘制1、线条线条应粗细均匀、光滑连续，避免出现断点或毛刺。
直线应保持笔直，曲线应流畅自然。
2、尺寸标注尺寸标注应清晰准确，符合国家标准和行业规范。
标注的文字大小、箭头样式、尺寸线间距等都应统一。
3、文字使用统一的字体和字号，文字的高度和宽度比例要协调。
文字应清晰易读，避免使用过于花哨或难以辨认的字体。
4、图案填充在需要表示特定区域的材质或剖面时，应使用合适的图案填充。
填充的比例和角度要适当，以确保清晰表达意图。
三、视图布局1、主视图、俯视图、左视图等的选择应根据物体的形状和结构特点，选择最能清晰表达其形状和尺寸的视图组合。
2、视图比例视图的比例应根据实际需要选择，确保图形能够在图纸上合理布局，同时又能准确反映物体的尺寸关系。
3、剖视和局部视图对于内部结构复杂的物体，可以使用剖视和局部视图来展示细节。
剖切线的位置和标注要清晰准确。

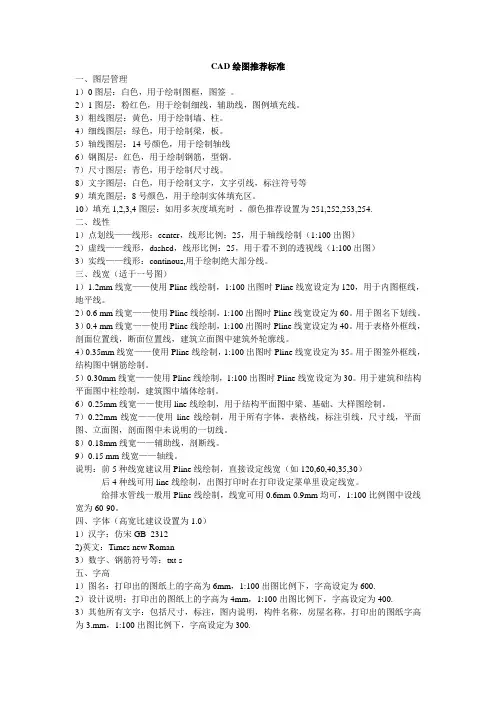

CAD绘图推荐标准一、图层管理1）0图层：白色，用于绘制图框，图签。
2）1图层：粉红色，用于绘制细线，辅助线，图例填充线。
3）粗线图层：黄色，用于绘制墙、柱。
4）细线图层：绿色，用于绘制梁，板。
5）轴线图层：14号颜色，用于绘制轴线6）钢图层：红色，用于绘制钢筋，型钢。
7）尺寸图层：青色，用于绘制尺寸线。
8）文字图层：白色，用于绘制文字，文字引线，标注符号等9）填充图层：8号颜色，用于绘制实体填充区。
10）填充1,2,3,4图层：如用多灰度填充时，颜色推荐设置为251,252,253,254.二、线性1）点划线——线形：center，线形比例：25，用于轴线绘制（1:100出图）2）虚线——线形，dashed，线形比例：25，用于看不到的透视线（1:100出图）3）实线——线形：continous,用于绘制绝大部分线。
三、线宽（适于一号图）1）1.2mm线宽——使用Pline线绘制，1:100出图时Pline线宽设定为120，用于内图框线，地平线。
2）0.6 mm线宽——使用Pline线绘制，1:100出图时Pline线宽设定为60。
用于图名下划线。
3）0.4 mm线宽——使用Pline线绘制，1:100出图时Pline线宽设定为40。
用于表格外框线，剖面位置线，断面位置线，建筑立面图中建筑外轮廓线。
4）0.35mm线宽——使用Pline线绘制，1:100出图时Pline线宽设定为35。
用于图签外框线，结构图中钢筋绘制。
5）0.30mm线宽——使用Pline线绘制，1:100出图时Pline线宽设定为30。
用于建筑和结构平面图中柱绘制，建筑图中墙体绘制。
6）0.25mm线宽——使用line线绘制，用于结构平面图中梁、基础、大样图绘制。
7）0.22mm线宽——使用line线绘制，用于所有字体，表格线，标注引线，尺寸线，平面图、立面图，剖面图中未说明的一切线。
8）0.18mm线宽——辅助线，剖断线。
国家标准的CAD线型与颜色及图层规定
在采用CAD技术绘图时尽量用色彩COLOR控制绘图笔的宽度尽量少用多义线PLINE等有宽度的线以加快图形的显示缩小图形文件。
墙层门窗层家私层字标注层填充层说明文字0.4mm实线0.15mm实线0.20mm实线0.15mm实线0.07mm实线0.15mm实线白色绿色浅蓝色红色浅灰色黄色721绘图文件的命名规则CAD文件的命名应简单、明潦、易记易于交换数据。
设计图纸可按设计工种和图纸目录顺序命名如装饰施工图为Z1、Z2…初步设计加注C如ZC1、ZC2… 电气为E1、E2…初步设计加注C如EC1、EC2… 给排水为S1、S2…初步设计加注C如SC1、SC2… 通风为H1、H2…初步设计加注C如HC1、HC2…等1 施工图编排顺序1、图封面2、设计说明3、图纸目录4、装饰施工图平面图、顶面图、立面图、剖面图、构造节点图、详图5、给水平面改造施工图排水平面改造施工图6、电气改造施工图1 图纸字体除投标及其特殊情况外均应采取以下字体文件尽量不使用TureType 字体以加快图形的显示缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体将其放置在CAD软件的FONTS目录中即可。
Romans.shx西文花体、romand.shx西文花体、bold.shx西文黑体、txt.shx西文单线体、simpelx西文单线体、st64f.shx汉字宋体、ht64f.shx汉字黑体、kt64f.shx汉字楷体、fs64f.shx汉字仿宋、
hztxt.shx汉字单线。
32 汉字字型优先考虑采用hztxt.shx和hzst.shx 西文优先考虑romans.shx和simplex或txt.shx。
33文字标注均为黑体图名标注文字高度为绘图比例×5所用装饰材料及施工要点均要标示明确且标示文字高度为绘图比例×2图名标注下划线分别为0.4mm粗实线与0.07mm细实线。
说明文字一般应位于图面右侧。
图纸图幅以A3图纸为主。
42图纸尺寸规格表2 图纸种类图纸宽度mm 图纸高度mm 备注A0 1189 841 A1 841 594 A2 594 420 A3 420 297 A4 297 210 主要用于目录、变更、修改等标题与会签栏标题与会签栏内容包括图纸名称、设计单位、图名、设计编号、设计人、绘图人、审批人、审定客户等方面内容为便于查阅标题与会签栏设在图框内右。
制图51线型511常用绘图线型有实线、虚线、折断线、点划线等一般分粗线、中粗线、细线三种。
512线型宽用0.4mm、0.2mm、0.15mm、0.07mm四种。
513所有施工图纸均参照表5所列笔宽绘制线型及其宽度所适用的范围如下表名称线型线宽适用范围粗实线0.4mm 构筑物的外轮廓线、剖切位置线、地面线、详图符号、图纸的图框线、标题与会签栏中粗实线0.2mm 家具的装饰结构的轮廓线、标注尺寸的起止短划线细实线0.15mm 家具和装饰结构的辅助线、标注尺寸线、材料说明文字、文字引出线、索引符号的圆圈、标注文字最细实线0.07mm 填充线中粗虚线0.2mm 需要画出的看不到的轮廓线细点划线0.15mm 中心线、对称线、定位轴线细的双点划线0.15mm 假想轮廓线成型以前
的原始轮廓线粗点划线0.4mm 结构图中梁或构架的位置线折断线0.15mm 不需要画全的断开界线514线宽与绘图色彩的对应0.4 mm 宽线为白色墙体0.2 mm宽线为浅蓝色家私0.15 mm宽线为绿色装饰结构的辅助线、门窗线、黄色材料说明文字、文字引出线、红色标注尺寸线、0.07 mm宽线为浅灰色填充线。
52标注5. 2. 1 尺寸标注线型为0.15mm宽的细实线522起止符号为0.20mm宽的斜中粗线其倾斜方向与尺寸界线成顺时针45度角长度为2-3mm。
523尺寸数字在一般情况下当尺寸线为水平方向时数字注写于尺寸线的上方当尺寸线为垂直方向时数字注写于尺寸线左边。
数字大小为绘图比例的二倍。
524尺寸标注5241 尺寸数字宜标注于图样轮廓线以外不宜与图纸、文字及符号等相交。
5242 互相平行的尺寸线应从被注的图形轮廓线由近向远排列小尺寸线应距轮廓线较近大尺寸线应距轮廓线较远。
5243度的尺寸标注在某些施工图中5244标注数字为黑体。
53比例531图纸可用比例11、12、15、110、120、125、150、1100、1200、1500、1:1000。
532 同一张图纸中不宜出现三种以上的比例。
533平面图、顶面图、给排水施工图、电气改造图等按构筑主体大小一般定为150、1100、1150、1200。
534 立面图一般为120、125 535详图、构造结点图一般为120、11012、11。
536比例标注置于图名右边外加。
54制图常用符号541 剖切符号图541 剖视的剖切符号说明剖切符号二大项1、表示剖切位置2、表示剖切方向上图中1、2剖线表示平面图的全面剖示3剖线表示局部断面图的剖视542轴线。
轴线圆均应以细实线
绘制。
圆的直径8mm。
543索引符号索引符号的圆及直径均应以细实线绘制。
圆的直径10mm。
a b c 图543 用于索引剖面详图的索引符号索引符号圆用0.15线宽的细实线。
1、圈内上部数字表示详图编号下部数字表示详图所在的图纸编号2、如果详图设在本页内圈内下部即可用一水平细实线表示见图543 b 3、所索引的详图是局部剖面或断面详图时索引符号在引出线的一侧加画一剖切位置线引出线在剖切位置线的另一侧即表示该剖面或断面是向哪个方向作的剖视、图表示从上向下投影。
544 详图详图符号以粗实线绘制直径为14mm。
545引出线引出线均采用水平向0.25宽细线文字说明均写於水平线之上。
同时引出几个相同部分的引出线宜互相平行。
图545引出线图545共同引出线546尺寸标注尺寸界线、尺寸线应用细实线绘制端部出头2mm。
尺寸起止符号用中粗线绘制其倾斜方向与尺寸线成顺时针45°长度为23mm。
547标高015 280 标高符号以等腰三角形表示凡三角形尖角无横线者又用于平面图顶面图如图一有横线者其横线应指被注的剖立面的高度尖角可指向上或指向下。
以m为单位548连接符号连接符号是以折断线表示需连接的部位应以折断线两端靠图样一侧的大写英文字母表示连接编号两个被连接的图样必须用相同的字母编号。
549坡度02 一图百分数表示坡度比例箭头表示坡度方向二图多用于屋面坡度以m为单位5410立面投影符号箭头方向表示该方向的投影圆圈内的字母表示投影面的编号横下数字表示投影立面图的编号。
56图常用图例561常用图例遵照房屋建筑制图统一标
准GBJ186总图制图标准GBJ103-87GB/T50001-----2001《房屋建筑制图统一标准》图例规定562 制图常用剖立面图例图例说明图例说明混凝土水钢筋混凝土非承重空心砖硬质承重砖瓷砖或类似材料石材砌体、地面、贴面防水层玻璃镜粉刷墙面6图层61 采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。
图层具有颜色、线形、状态等属性。
62 图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法但应具有一定的逻辑性便于操作。
各类实体应放置在不同的图层上如平面图中轴线标注和第三道尺寸应分层标注标注门、窗洞口的细部尺寸应分层表示厨厕洁具及其标注等单独设置图层表示标高等尺寸也应独立分层表示。
63在采用CAD技术绘图时尽量用色彩COLOR控制绘图笔的宽度尽量少用多义线PLINE等有宽度的线以加快图形的显示缩小图形文件。
墙层门窗层家私层字标注层填充层说明文字0.4mm实线0.15mm实线0.20mm实线0.15mm实线0.07mm实线0.15mm实线白色绿色浅蓝色红色浅灰色黄色7保存71保存位置711施工图、效果图存放于项目目录文件夹中。
712图块、模块集中存放且归类整理。
72文件名721绘图文件的命名规则CAD文件的命名应简单、明潦、易记易于交换数据。
设计图纸可按设计工种和图纸目录顺序命名如装饰施工图为Z1、Z2…初步设计加注C如ZC1、ZC2… 电气为E1、E2…初步设计加注C如EC1、EC2… 给排水为S1、S2…初步设计加注C如SC1、SC2… 通风为H1、H2…初步设计加注C如HC1、HC2…等。
8审图81 正常
审图811正常审图指工程量在30万元以下的设计制图。
812正常审图由设计部经理和设计总监进行审核。
813制图、审核、审定均为手写签名。
814审核合格后加盖出图章。
8 15审核结果由审核人予以登记。
82特殊审图821特殊审图指工程量在30万元以上的设计制图。
823 特殊审图由各分公司设计主管或经理会同设计部经理或分公司负责人进行审核。
824 审核合格后加盖出图章。
825 审核结果由分公司审核人予以登记。
83仲裁831公司审核人与设计师对审核结果发生分歧交设计部总监仲裁。
9管理91装订911 设计师对设计方案统一装订。
912经审核合格的全套施工方案外加公司施工图封面并套以塑料保护套后由装订机打孔装订。
92 存档92. 1装订完好的施工方案交档案管理员统一管理。
9 . 2设计师与档案管理员办理相应交接手续。
一般的承重墙的厚度是240这就是常说的24墙。
新建墙体一般是做120。
这就是12墙。
至于楼板厚度一般都是200。
这些是最基本的尺寸- -应该学校都会学到吧。
