机械制图中颜色的划分及线型的意义

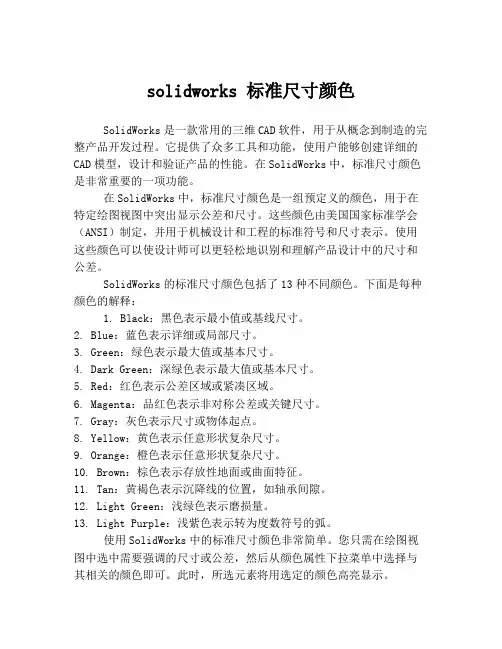

solidworks 标准尺寸颜色SolidWorks是一款常用的三维CAD软件，用于从概念到制造的完整产品开发过程。

它提供了众多工具和功能，使用户能够创建详细的CAD模型，设计和验证产品的性能。

在SolidWorks中，标准尺寸颜色是非常重要的一项功能。

在SolidWorks中，标准尺寸颜色是一组预定义的颜色，用于在特定绘图视图中突出显示公差和尺寸。

这些颜色由美国国家标准学会（ANSI）制定，并用于机械设计和工程的标准符号和尺寸表示。

使用这些颜色可以使设计师可以更轻松地识别和理解产品设计中的尺寸和公差。

SolidWorks的标准尺寸颜色包括了13种不同颜色。

下面是每种颜色的解释：1. Black：黑色表示最小值或基线尺寸。

2. Blue：蓝色表示详细或局部尺寸。

3. Green：绿色表示最大值或基本尺寸。

4. Dark Green：深绿色表示最大值或基本尺寸。

5. Red：红色表示公差区域或紧凑区域。

6. Magenta：品红色表示非对称公差或关键尺寸。

7. Gray：灰色表示尺寸或物体起点。

8. Yellow：黄色表示任意形状复杂尺寸。

9. Orange：橙色表示任意形状复杂尺寸。

10. Brown：棕色表示存放性地面或曲面特征。

11. Tan：黄褐色表示沉降线的位置，如轴承间隙。

12. Light Green：浅绿色表示磨损量。

13. Light Purple：浅紫色表示转为度数符号的弧。

使用SolidWorks中的标准尺寸颜色非常简单。

您只需在绘图视图中选中需要强调的尺寸或公差，然后从颜色属性下拉菜单中选择与其相关的颜色即可。

此时，所选元素将用选定的颜色高亮显示。

总之，SolidWorks的标准尺寸颜色是非常重要的设计工具，可以帮助用户更轻松地理解和解释产品设计中的尺寸和公差。

熟练使用这些颜色不仅可以提高设计效率，还可以减少错误和误解的风险，从而确保设计的准确性和可靠性。

机械制图基础知识粗实线：表示可见轮廓线细实线：表示尺寸线，尺寸界限，剖面线细点划线：中心线，轴线虚线：不可见轮廓线字体：仿宋体有标注精糙度符号的面都需要加工。

落在坐标轴上的点不属于任何象限。

视图的种类：基本视图向视图局部视图主俯视图长对正主左视图高平齐俯左视图宽相等向视图：可以自由配置的基本视图局部视图：将物体的某一部分向基本投影面投射所得的视图作用:减少基本视图，使图样看去去简单清晰，不重复。

注：局部结构完整，外形轮廓封闭，不画波浪线。

斜视图：物体向不平行基本投影面投射所得的视图，用于表达物体上倾斜部分的实影剖视图：假想用剖切平面剖开物体，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射所得的图形。

作用：为了清楚表达复杂零件的内部形状。

断面图：假想用剖切面将物体的某处切断，仅画出该剖切面与物体接触部分的图形，称断面图。

作用：用来表示物体上某一局部的断面形状。

断面图分类：一：移出断面图：画在视图轮廓之外的断面图。

画法：轮廓线用粗实线绘制，放在剖切线的延长线上或其他适当位置。

二：重合断面图：画在视图轮廓内的断面图，画法：断面轮廓线用细实线绘出。

注：当视图中轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。

较长机件：可断开，中间用波浪线或者双点划线。

对称机件：可画二分之一或者四分之一。

肋板的画法：对于机件的肋板，如按纵向剖切肋板不画剖面符号，而用粗实线将它与其邻接部分分开。

常用机件的画法螺纹Un-iso是美国统一制螺纹标准Unf是细牙螺纹Unc是粗牙螺纹螺纹的要素：螺纹由牙型、直径、螺距、线数和旋向五要素确定，国家标准规定了一引起标准的牙型，公称直径和螺距，凡是这些要素都符合标准的称为标准螺纹；牙型符合标准，但公称直径或螺距不符合标准的称为特殊螺纹，牙型不符合标准的称为非标准螺纹。

螺纹牙型：在通过螺纹轴线的断面上，螺纹的轮廓形状称为螺纹牙型，它有三角形、梯形、锯齿形和方形等，不同的螺纹牙型，有不同的用途，并由不同的代号表示。

2
波浪线
20、断裂处边界线：视图与剖视图的分界线
3
双折线
21、断裂处边界线：视图与剖视图的分界线
4
粗实线
1、可见轮廓线；2、相贯线；3、螺纹牙顶线；4、螺纹长度终止线；5、齿顶圆（线）；6、表格图、流程图中的主要表示线；7、模样分型线；8、剖切符号用线
5
细虚线
1、不可见轮廓线
6
粗虚线
1、允许表面处理的表示线

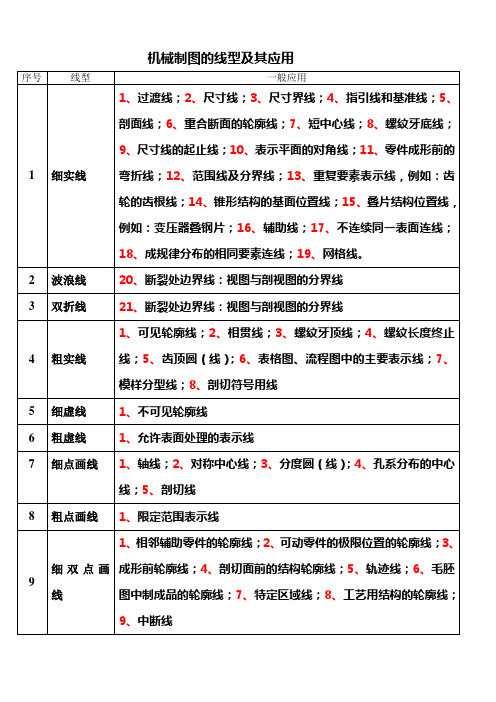

机械制图的线型及其应用
序号
线型
一般应用
1
细实线
1、过渡线；2、尺寸线合断面的轮廓线；7、短中心线；8、螺纹牙底线；9、尺寸线的起止线；10、表示平面的对角线；11、零件成形前的弯折线；12、范围线及分界线；13、重复要素表示线，例如：齿轮的齿根线；14、锥形结构的基面位置线；15、叠片结构位置线，例如：变压器叠钢片；16、辅助线；17、不连续同一表面连线；18、成规律分布的相同要素连线；19、网格线。
7
细点画线
1、轴线；2、对称中心线；3、分度圆（线）；4、孔系分布的中心线；5、剖切线
8
粗点画线
1、限定范围表示线
9
细双点画线
1、相邻辅助零件的轮廓线；2、可动零件的极限位置的轮廓线；3、成形前轮廓线；4、剖切面前的结构轮廓线；5、轨迹线；6、毛胚图中制成品的轮廓线；7、特定区域线；8、工艺用结构的轮廓线；9、中断线

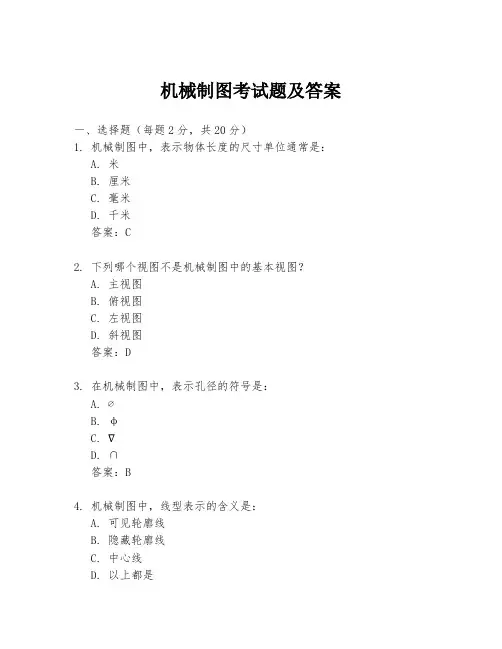

机械制图考试题及答案一、选择题（每题2分，共20分）1. 机械制图中，表示物体长度的尺寸单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 下列哪个视图不是机械制图中的基本视图？A. 主视图B. 俯视图C. 左视图D. 斜视图答案：D3. 在机械制图中，表示孔径的符号是：A. ∅B. φC. ∇D. ∩答案：B4. 机械制图中，线型表示的含义是：A. 可见轮廓线B. 隐藏轮廓线C. 中心线D. 以上都是答案：D5. 机械制图中，用于表示物体对称性的符号是：A. ∅B. φC. ∇D. ∩答案：D6. 机械制图中，表示物体表面粗糙度的符号是：A. ∅B. φC. ∇D. ∩答案：C7. 在机械制图中，表示物体圆角的符号是：A. ∅B. φC. ∇D. ∩答案：B8. 机械制图中，用于表示物体倒角的符号是：A. ∅B. φC. ∇D. ∩答案：C9. 在机械制图中，表示物体焊接的符号是：A. ∅B. φC. ∇D. ∩答案：D10. 机械制图中，表示物体螺孔的符号是：A. ∅B. φC. ∇D. ∩答案：A二、填空题（每题2分，共20分）1. 在机械制图中，物体的三个基本视图是______、______和______。

答案：主视图、俯视图、左视图2. 机械制图中，表示物体长度的常用单位是______。

答案：毫米3. 机械制图中，表示物体直径的符号是______。

答案：φ4. 机械制图中，表示物体中心线的线型是______。

答案：点划线5. 机械制图中，表示物体对称性的符号是______。

答案：∩6. 机械制图中，表示物体表面粗糙度的符号是______。

答案：∇7. 机械制图中，表示物体圆角的符号是______。

答案：φ8. 机械制图中，表示物体倒角的符号是______。

答案：∇9. 机械制图中，表示物体焊接的符号是______。

答案：∩10. 机械制图中，表示物体螺孔的符号是______。

机械制图基本常识简介机械制图是工程设计中必不可少的一项技术。

通过绘制详细准确的图纸，可以帮助工程师和制造商理解和生产产品。

本文将介绍一些机械制图的基本常识，包括标准符号、线型、视图投影和尺寸标注等方面。

标准符号在机械制图中，使用了一些标准符号来表示不同的元素和特定的功能。

以下是一些常见的标准符号：•直线表示实体边界；•圆表示孔或圆柱体；•箭头表示流动方向；•圆角矩形表示标准件。

标准符号有助于快速理解图纸，并在设计和生产过程中保持一致性。

线型线型在机械制图中具有特殊的意义，用来表示不同的物体属性和功能。

以下是一些常见的线型：•实线：表示实体边界或者肉眼可见的线；•虚线：表示隐藏线或者暂时不可见的线；•一字点线：表示中心线或轴线；•箭头：表示尺寸标注的箭头方向。

通过正确使用线型，可以准确描述机械零件的形状、尺寸和功能。

视图投影机械制图中经常使用三个主要的视图投影，即主视图、左视图和顶视图，用来准确描绘物体的形状和尺寸。

以下是对每个视图的简要解释：1.主视图：主视图是物体看起来最长的一面，通常是俯视或正视图。

它通常显示了物体的主要特征和整体形状。

2.左视图：左视图是相对于主视图的物体的左侧。

它通常显示物体的边缘和侧面特征。

3.顶视图：顶视图是相对于主视图的物体的顶部。

它通常显示物体的顶面特征和平面形状。

通过使用三个视图投影，可以提供物体的三维信息，使图纸更具准确性和可视化。

尺寸标注尺寸标注是机械制图中非常重要的一部分，用于指定物体的准确尺寸和位置。

以下是一些常见的尺寸标注方法：•直线尺寸标注：直线尺寸标注用于测量直线边缘之间的距离或长度。

•弧度尺寸标注：弧度尺寸标注用于测量弧线的半径或直径。

•角度尺寸标注：角度尺寸标注用于测量两条线之间的角度。

尺寸标注通过具体数值和符号准确地传达了设计者对零件尺寸的要求，有助于制造商和工程师理解和生产产品。

结论机械制图是工程设计不可或缺的一环，通过准确的图纸可以实现设计者与制造商之间的沟通。

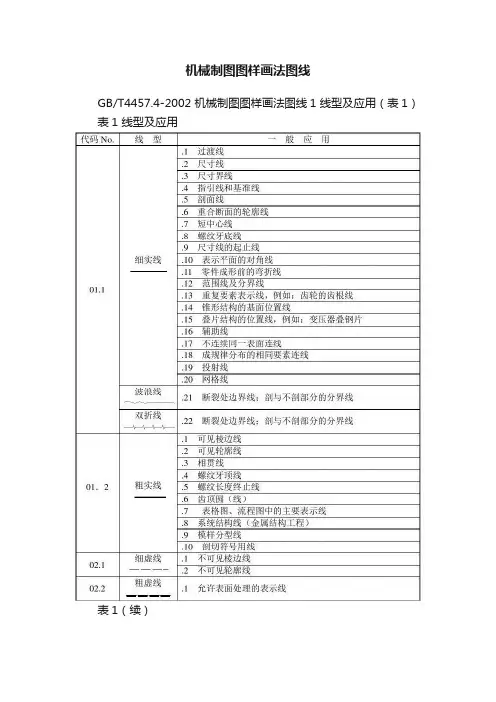

机械制图图样画法图线GB/T4457.4-2002 机械制图图样画法图线1 线型及应用（表1）表1 线型及应用表1（续）2 新旧《图线》标准的主要区别2.1 机械制图用线型由8种增至9种，新增了粗虚线。

2.2 粗细线线宽比改为2∶1。

2.3 过渡线由粗实线改为细实线表示。

2.4 剖切符号的线型为粗实线（原为粗实线的1～1.5倍）。

2.5 明确规定了模样分型线用粗实线表示。

2.6 轨迹线由细点化画线改为细双点画线。

2.7 双折线原标准仅作断裂处的边界线使用，在新标准中还可以当作视图与剖视图的分界线。

3 图线宽度的选用在选择图线宽度和组别时，应根据图样的类型、尺寸大小、比例和缩微复制的要求确定。

应优先采用0.5和0.7两种线型组别，见表2。

表2 线型组别4 图线的画法4.1 线素的长度：除No.01线型外，构成其它线型的线素长度，在GB/T 17450—1998《技术制图图线》中都作了具体的规定。

并明确指出手工绘图时，线素的长度应符合规定。

表3列出了与GB/T 4457.4—2002《机械制图图样画法图线》中所规定的线型有关的线素长度。

表3 线素长度及适用线型（摘自GB/T 17450—1998《技术制图图线》）在绘制机械图样时，应根据表3所规定的线素长度画细虚线、粗虚线、细点画线、粗点画线和细双点画线。

4.2 双折线的画法：在GB/T 17450—1998《技术制图图线》与GB/T 4457.4—2002《机械制图图样画法图线》中，都没有对双折图2图1线的画法作出具体的规定。

但包含有图线规定的GB/T 14665—1998《机械工程CAD制图规则》和GB/T 18686—2002《技术制图CAD系统用图线的表示》，均明确规定双折线应按图1所示的画法画。

4.3 图线相交时的画法：当图样上出现两条或两条以上的图线相交时，图线应相交于画处。

也就是说不能相交于间隔或点处。

如图2所示（注意左上方图的图线相交是不正确的）。

机械制图考试题及答案一、选择题1. 以下哪种投影方式属于三视图投影？A) 正投影B) 斜投影C) 正交投影D) 轴测投影答案：C2. 力学模型通常使用什么颜色来标注？A) 红色B) 蓝色C) 绿色D) 黄色答案：C3. 机械制图中的“R”代表什么意思？A) 直径B) 半径C) 线型D) 角度答案：B4. 如何表示一条直线在画图纸上的实际长度？A) 画一条与该直线平行的线段B) 使用标尺测量C) 使用尺规测量D) 使用比例尺测量答案：D5. 机械制图中的“H7”代表什么尺寸公差等级？A) 质量等级B) 尺寸等级C) 精度等级D) 公差等级答案：D二、判断题1. 在机械制图中，椭圆可以用两个圆弧组成，并且与直线相切。

答案：错误2. 直角坐标系中，X轴垂直于Y轴。

答案：正确3. 封闭曲线一定具有自交的特点。

答案：错误4. 在机械制图中，螺纹可以用不等距曲线来表示。

答案：错误5. 机械制图中的标准符号统一由国际标准组织制定。

答案：正确三、计算题1. 将一个半径为10mm的圆柱体展开成平面，请计算展开图的长度。

答案：展开图的长度为20πmm。

2. 若一根从(x1, y1, z1)点延伸至(x2, y2, z2)点的直线段被投影到X-Y 平面，则该直线段在X-Y平面上的投影长度是多少？答案：投影长度为√((x2-x1)^2 + (y2-y1)^2)。

3. 一张标准A4纸的尺寸为210mm×297mm，若要绘制一个真实尺寸为100mm×100mm的零件图，需要将零件图缩小到多少倍？答案：缩小倍数为1:2.1。

四、简答题1. 请简述机械制图中的常用线型有哪些，并分别解释其表示的含义。

答：机械制图中的常用线型包括实线、虚线、粗实线、粗虚线和点线。

实线用于表示实物边界和轮廓线；虚线用于表示隐藏边界和不可见部分；粗实线用于表示重要的轮廓线；粗虚线用于表示断裂的轮廓线；点线用于表示辅助线或切割轮廓线。

CAD机械制图标准上海工程机械厂企业标准CAD制图标准QJJ/GC010-20121 范围本标准规定了CAD制图的基本设置要求、图形符号绘制、CAC图基本画法、CAD 制图尺寸标准等内容。

本标准适用于本公司在计算机网络系统上绘制和打印的CAD图样(含设计图样、工装图样和工艺图样)，本标准未规定的内容应符合有关国家和行业标准的规定。

2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准中最新版本的可能性。

GB/T 1182 产品几何技术规范(GPS) 几何公差形状、方向、位置、和跳动公差标注GB/T 4457.2 技术制图图样画法指引线和基准线的基本规定GB/T 4458.5 机械制图尺寸公差与配合注法GB/T 10609.1 技术制图标题栏GB/T 10609.2 技术制图明细栏GB/T 14689 技术制图图纸幅面和格式GB/T 14690 技术制图比例GB/T 14691 技术制图字体GB/T 16675.1技术制图 简化表示法第1部分：图样画法GB/T 16675.2技术制图 简化表示法 第2部分:尺寸注法GB/T 16900图形符号表示规则 总则GB/T 16901图形符号表示规则 产品技术文件用图形符号 第1部分：基本规则 GB/T 16902.1图形符号表示规则 设备用图形符号 第1部分:图形符号的形成 GB/T 16903.1图形符号表示规则 标志用图形符号 第1部分：图形标志的形成 GB/T 17450技术制图 图线GB/T 18229 CAD 工程制图规则GB T 19096技术制图图样画法未定义形状边的术语和注法JB/T 5054.2产品图样及设计文件 图样的基本要求JB/T 5054.3产品图样及设计文件 格式3 CAD 制图的基本设置要求3.1图纸幅面与格式绘制CAD 图时，其图纸幅面和格式按照GB/T14689的有关规定。

机械制图图样表示法1. 引言机械制图是机械工程中非常重要的一环，是进行机械设计、制造和加工的基础。

在机械制图过程中，图样表示是一种重要的交流工具，能够准确传达设计意图，并作为制造和加工的参考。

本文将介绍机械制图中常用的图样表示法，包括常见的线型、符号和尺寸标注等内容，并对其应用进行说明。

2. 图样表示基础图样表示是通过在纸上或计算机屏幕上绘制线条、符号和文字等元素来表达设计意图的过程。

在机械制图中，常用的线型有实线、虚线、点线和粗实线等，用于表示不同的物体或特征。

符号在机械制图中起到标记的作用，用于表示特定的物理或功能性元素。

常见的符号包括圆、长方形、箭头等，用于表示轴、孔、切割和焊接等。

尺寸标注是机械制图中非常重要的环节，用于规定零件的几何尺寸。

尺寸标注通常使用箭头和数字表示，以标明零件各个方向的尺寸。

3. 常见图样表示法3.1 线型在机械制图中，常用的线型有实线、虚线、点线和粗实线等。

实线用于表示实体物体或实际物理特征，虚线用于表示隐藏或不可见的物体或特征，点线用于表示给定的尺寸或长度，粗实线用于表示切割或焊接等特殊情况。

以下是常见线型的示例：•实线: 实线用于表示实际物体和特征。

例如，机床的外形通常用实线表示。

•虚线: 虚线用于表示隐藏或不可见的物体或特征。

例如，在机械装配图中，虚线用于表示零件之间的连接。

•点线: 点线用于表示给定的尺寸或长度。

例如，在零件图中，点线用于表示孔的直径或长度。

•粗实线: 粗实线用于表示切割或焊接等特殊情况。

例如，在焊接装配图中，粗实线用于表示焊接的地方。

3.2 符号在机械制图中，符号用于标记特定的物理或功能性元素。

不同的符号代表着不同的物体或特征。

以下是一些常见的机械制图符号示例：•圆: 圆通常用于代表轴的位置或孔的位置。

例如，在轴的图样中，一个圆代表轴的截面。

•长方形: 长方形通常用于代表零件的外形。

例如，在零件图样中，一个长方形代表零件的轮廓。

•箭头: 箭头通常用于表示方向。

1．修改对象颜色
可通过【特性】工具栏上的【颜色控制】下拉列表改变已有对象 的颜色，具体步骤如下。
（1）选择要改变颜色的图形对象。
（2）在【特性】工具栏上打开【颜色控制】下拉列表，然后从列 表中选择所需颜色。
（3）如果选取【选择颜色】选项，则弹出【选择颜色】对话框， 如图1-28所示，通过该对话框用户可以选择更多颜色。
（2）在此下拉列表中选取【其他】选项，打开【线型管理器】对话框，单击 按钮，该对话框底部将出现【详细信息】分组框，如图1-33所示。
（3）在【详细信息】分组框的【全局比例因子】文本框中输入新的比例值。
2．改变当前对象的线型比例
设置当前线型比例因子的方法与设置全局比例因子类似。该 比例因子也需在【线型管理器】对话框中设置，如图1-33所 示，用户可在该对话框的【当前对象缩放比例】文本框中输 入新比例值。
3 控制图层状态
如果工程图样包含大量信息且有很多图层，则用户可通过控制图层状态 使编辑、绘制和观察等工作变得更方便。图层状态主要包括打开与关闭、 冻结与解冻、锁定与解锁和打印与不打印等，系统用不同形式的图标表 示这些状态，如图1-30所示。用户可通过【图层特性管理器】对话框对 图层状态进行控制，单击【图层】工具栏上
修改已有对象线型、线宽的方法与改变对象颜色的方法类似，具 体步骤如下。
（1）选择要改变线型的图形对象。
（2）在【特性】工具栏上打开【线型控制】下拉列表，从列表中 选择所需线型。
（3）在该列表中选取【其他】选项，则弹出【线型管理器】对话 框，如图1-29所示，用户可选择一种线型或加载更多种类的线型。
● 建筑—轴线。 ● 建筑—柱网。 ● 建筑—墙线。 ● 建筑—门窗。 ● 建筑—楼梯。 ● 建筑—阳台。 ● 建筑—文字。 ● 建筑—尺寸。

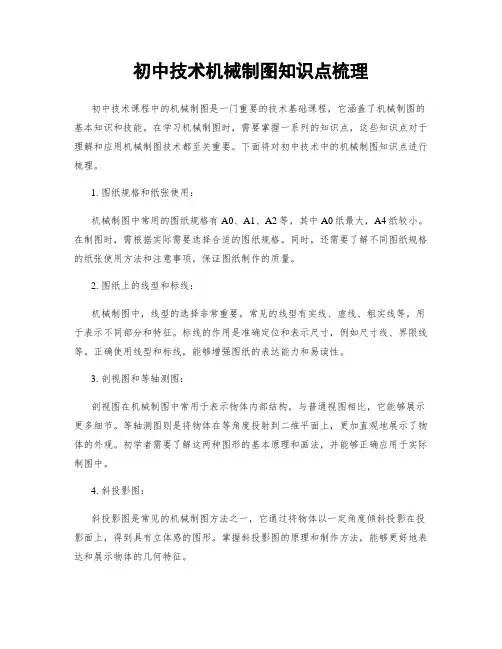

初中技术机械制图知识点梳理初中技术课程中的机械制图是一门重要的技术基础课程，它涵盖了机械制图的基本知识和技能。

在学习机械制图时，需要掌握一系列的知识点，这些知识点对于理解和应用机械制图技术都至关重要。

下面将对初中技术中的机械制图知识点进行梳理。

1. 图纸规格和纸张使用：机械制图中常用的图纸规格有A0、A1、A2等，其中A0纸最大，A4纸较小。

在制图时，需根据实际需要选择合适的图纸规格。

同时，还需要了解不同图纸规格的纸张使用方法和注意事项，保证图纸制作的质量。

2. 图纸上的线型和标线：机械制图中，线型的选择非常重要。

常见的线型有实线、虚线、粗实线等，用于表示不同部分和特征。

标线的作用是准确定位和表示尺寸，例如尺寸线、界限线等。

正确使用线型和标线，能够增强图纸的表达能力和易读性。

3. 剖视图和等轴测图：剖视图在机械制图中常用于表示物体内部结构，与普通视图相比，它能够展示更多细节。

等轴测图则是将物体在等角度投射到二维平面上，更加直观地展示了物体的外观。

初学者需要了解这两种图形的基本原理和画法，并能够正确应用于实际制图中。

4. 斜投影图：斜投影图是常见的机械制图方法之一，它通过将物体以一定角度倾斜投影在投影面上，得到具有立体感的图形。

掌握斜投影图的原理和制作方法，能够更好地表达和展示物体的几何特征。

5. 面辅料图：面辅料图是表示物体侧面、顶面、底面等表面形状的图形，它具有直观、美观、简洁等特点。

初中学生需要了解面辅料图的画法和表示方法，能够根据实际需要绘制出精确、准确的面辅料图。

6. 组件图和装配图：在机械制图中，组件图用于表示单个部件的形状和尺寸，装配图用于表示多个部件组合在一起后的整体形状和装配关系。

初中学生需要了解组件图和装配图的绘制方法和标注规则，能够正确地表达物体的结构和装配关系。

7. 螺纹与螺栓：螺纹是一种常见的机械连接方式，螺栓则是一种常用的紧固元件。

初中学生需要了解螺纹的种类、表示方法和计算规则，能够正确绘制和标注螺纹图形。

修改图形对象线型的方法是：选择对应的图形，然后在如上图 所示的线型控制列表中选择对应的线型。如果单击列表中的 “其他”选项， AutoCAD 会弹出“线型管理器”对话框，供 用户选择。 (3) “线宽控制”列表框 该列表框用于设置绘图线宽。单击此列表框，AutoCAD弹出下 拉列表，如下图所示。用户可通过该列表设置绘图线宽(一般应 选择“随层”)，或修改当前图形的线宽。
5.4 颜色设置
设置新绘图形的颜色。命令：COLOR 选择“格式”|“颜色”命令，即执行COLOR命令，AutoCAD弹 出“选择颜色”对话框，如下图所示。 对话框中有“索引颜色”、“真 彩色”和“配色系统” 3 个选项 卡，分别用于以不同的方式确定 绘图颜色。在“索引颜色”选项 卡中，用户可以将绘图颜色设为 ByLayer( 随层 ) 、 ByBlock( 随块 ) 或某一具体颜色。其中，随层指 所绘对象的颜色总是与对象所在 图层设置的绘图颜色相一致，这 是最常用到的设置。
5.2 线型设置
设置新绘图形的线型。命令：LINETYPE 选 择 “ 格 式 ” |“ 线 型 ” 命 令 ， 即 执 行 LINETYPE 命 令 ， AutoCAD 弹出如下图所示的“线型管理器”对话框。可通过 其确定绘图线型和线型比例等。
如果线型列表框中没有列出需要的线型，则应从线型库加载它。 单击“加载”按钮， AutoCAD 弹出下图所示的“加载或重载 线型”对话框，从中可选择要加载的线型并加载。
修改图形对象线宽的方法是：选择对应的图形，然后在线宽控 制列表中选择对应的线宽。
5.7 本章小结
本章介绍了线型、线宽、颜色以及图层等概念以及它们的使用 方法。绘工程图要用到各种类型的线型，AutoCAD 2014能够 实现这样的要求。与手工绘图不同的是， AutoCAD 还提供了 图层的概念，用户可以根据需要建立一些图层，并为每一图层 设置不同的线型和颜色，当需要用某一线型绘图时，首先应将 设有对应线型的图层设为当前层，那么所绘图形的线型和颜色 就会与当前图层的线型和颜色一致，也就是说，用 AutoCAD 所绘图形的线条是彩色的，不同线型采用了不同的颜色 ( 有些 线型可以采用相同的颜色 )，且位于不同图层。按照本课件介 绍的方法，用 AutoCAD 绘出的图形一般没有反映出线宽信息， 而是通过打印设置将不同的颜色设置成不同的输出线宽，即通 过打印机或绘图仪输出到图纸上的图形是有线宽的。 AutoCAD 2014专门提供了用于图层管理的“图层”工具栏和 用于颜色、线型、线宽管理“对象特性”工具栏，利用这两个 工具栏可以方便地进行图层、颜色、线型等的设置和相关操作。

工程制图线型的标准在工程制图中，线型是一种非常重要的标准，它能够准确地表达出构件的形状、尺寸和特征。

不同的线型代表着不同的含义，因此在进行工程制图时，必须严格遵循线型的标准，以确保图纸的准确性和可读性。

首先，我们需要了解线型的分类。

根据国家标准GB/T 8234-2008《制图线型》的规定，线型可以分为实线、虚线、点线和轴线等几种基本类型。

实线用于表示物体的外形轮廓、切割线和一些重要的尺寸线；虚线用于表示隐藏部分、辅助尺寸和中心线；点线用于表示对称轴、轴线和重心线；轴线用于表示旋转体的轴线。

这些不同的线型在工程制图中扮演着不同的角色，我们需要根据实际情况进行选择和运用。

其次，线型的选择需要符合国家标准和行业规范。

在进行工程制图时，我们需要参照国家标准和相关行业规范，选择适当的线型进行绘制。

不同的行业和不同的构件可能有不同的线型要求，因此我们需要对相关标准和规范有所了解，并严格按照要求进行操作。

只有这样，才能确保图纸的准确性和规范性。

此外，线型的绘制需要精准和规范。

在进行工程制图时，我们需要使用绘图工具和软件，按照要求进行线型的绘制。

线型的粗细、长度和间距都需要符合标准要求，以确保图纸的清晰度和可读性。

同时，我们还需要注意线型的连接和交叉部分，避免出现混乱和错误，以确保图纸的整洁和准确。

最后，线型的标注和说明也是非常重要的。

在绘制工程图纸时，我们需要对所使用的线型进行清晰的标注和说明，以便他人能够准确理解图纸的含义和要求。

标注和说明应该简洁明了，避免出现歧义和误解，以确保图纸的准确性和可靠性。

综上所述，工程制图线型的标准是非常重要的，它直接关系到图纸的准确性和可读性。

我们在进行工程制图时，必须严格遵循线型的分类、选择、绘制和标注要求，确保图纸符合国家标准和行业规范，以提高工程质量和效率。

只有这样，才能保证工程制图的准确性和可靠性，为工程设计和施工提供可靠的依据和支持。

制图规范里线型的用途为在制图规范中，线型是一种在地图和图表上表示各种地理、构造和文化要素的符号。

线型的使用具有很多不同的目的，下面我将详细介绍线型的用途。

首先，线型在地图制作中常用于表示地理要素，如行政边界、河流等。

不同类型的地理要素常常使用不同的线型进行表示，比如实线用于表示国家或行政区划的边界，虚线用于表示河流、铁路等。

这些线型的使用可以帮助观者清晰地理解地图上的各种地理要素及其空间位置关系。

其次，线型也用于表示构造要素，比如在地质图中，线型用于表示断层、褶皱等地质构造。

通过使用不同的线型符号，地质人员可以更准确地传达地质图上地质构造的信息，帮助人们更好地理解地质构造的特征和分布。

另外，线型还可以用于表示文化要素，比如在城市规划图中，线型可以用于表示道路、铁路、管道等文化设施。

不同类型的文化要素常常使用不同的线型进行表示，比如实线表示主干道、虚线表示支路。

使用线型符号可以使城市规划图更加清晰明了，帮助人们更好地理解城市的结构和道路交通情况。

此外，线型还可以用于表示地形要素，比如在地形图中，通过使用等高线和斜面线等线型，可以清晰地表示地形的高低起伏。

这对于理解地形地貌具有重要意义。

最后，线型还可以用于表示其他各种要素，如风力图中用于表示风向风速的箭头线型、气象图中用于表示冷暖气团移动方向的线型等。

通过使用不同的线型符号，可以更准确地传达各种要素的信息，使图表更加清晰明了。

在制图过程中，线型的使用需要遵循一定的规范，以确保图表的清晰和准确性。

比如需要根据实际情况选择合适的线型符号，避免混淆和歧义；需要统一线型符号的颜色和粗细，使图表整体风格一致；需要合理安排线型的密度和间距，使图表美观易读等。

综上所述，线型在制图中具有多种用途，可以用于表示地理、构造、文化、地形和其他各种要素。

通过合理使用线型符号，可以帮助人们更清晰地理解各种地图和图表，从而更好地认识和理解地理世界。

同时，在使用线型符号时，需要遵循制图规范，以确保图表的准确性和美观性。

DBMS drivers DBMS驱动资料库管理系统(DBMS)
ddattdef属性定义对话框动态属性定义
ddatte属性编辑对话框动态属性编辑
ddattext属性提取对话框动态属性萃取
ddcolor颜色对话框动态颜色设定
ddedit文字编辑对话框编辑文字与属性定义
ddgrips夹点对话框动态掣点设定
attenuation of light灯光衰减光源衰减
attext属性提取属性萃取
attredef属性重定义属性重新定义
attribute definition属性定义属性定义
Attribute Display属性显示属性显示
attribute extraction file属性提取文件属性萃取档
circular external reference循环外部参照循环外部参考
Circumference圆周圆周
class类等级,类别
clause子句子句
Clean清除清理
Clean清除清理
clear清除清除
client客户机用户端
clip剪裁截取
Clipboard剪贴板剪贴簿
clipping boundaries剪裁边界截取边界
机械制图全部符号及表示含义：
你可以安装一个中文版的AUTO CAD不就好了吗？
不过你需要我还是把英文的给你好了，当作翻译自己看吧。
这个软件还是很好用的。
2D Solid二维实体2D实面
2D Wireframe二维线框
3D Array三维阵列3D阵列
3D Dynamic View三维动态观察3D动态检视
Apply应用/申请套用
approximation points近似点近似点

机械图纸基础知识机械图纸是机械制造和设计领域中的重要工具，它用于传达产品设计和制造的信息。

在机械行业中，准确的机械图纸是实现产品一致性和精确度的关键。

本文将介绍机械图纸的基础知识，包括图纸符号、尺寸标注和图纸类型等内容。

图纸符号图纸符号是机械图纸中用于表示各种元素和特征的标记和符号。

图纸符号是一种标准化的系统，用于确保图纸能够被不同的人理解和解释。

以下是一些常见的图纸符号：1.线型符号：用于表示不同类型的线，如实线、虚线、点线等。

2.尺寸标注符号：用于表示尺寸和距离的标注符号，包括尺寸线、标注箭头等。

3.表面质量符号：用于表示产品表面质量的符号，如光洁度符号、粗糙度符号等。

4.拓扑符号：用于表示零件之间的相对位置和关系的符号，如平行符号、垂直符号等。

这些符号的使用必须符合国际标准或行业标准，以确保图纸的一致性和可读性。

尺寸标注尺寸标注是机械图纸中非常重要的一部分，它用于指示零件的尺寸和距离。

尺寸标注基于统一的标准和规范，其目的是确保零件的尺寸能够被准确地理解和遵循。

以下是一些常见的尺寸标注方法：1.直线标注：用直线标注指示线段的长度，包括水平、垂直和斜线。

2.中心标注：用于指示圆形和对称零件的中心位置。

3.铆接标注：用于指示零件之间的连接方式和尺寸。

4.拉伸标注：用于指示零件的伸长或缩短量。

在进行尺寸标注时，需要注意标注的清晰度和准确性。

标注应该与实际尺寸一致，并使用清晰的字体和符号。

图纸类型机械图纸包括多种类型，每种类型都用于传达特定的信息。

以下是一些常见的机械图纸类型：1.零件图：用于表示单个零件的几何形状和尺寸。

2.组装图：用于表示多个零件之间的组装关系和顺序。

3.制造图：用于表示零件的加工工艺和制造要求。

4.爆炸图：用于表示零件组装和分解的步骤和顺序。

5.剖视图：用于表示零件或装配体的内部结构。

每种图纸类型都有其特定的要求和约定。

理解并正确使用这些图纸类型是机械制造和设计的基础。

总结起来，机械图纸是机械行业中非常重要的工具，它能够准确传达产品设计和制造的信息。

目录一、概述 (2)（1）图线在机械制图中的意义 (2)（2）机械制图图线标准 (2)二、机械制图的线型 (2)（1）线型的名称 (3)（2）图线的宽度 (3)（3）图线的结构 (4)（4）图线的画法 (7)三、机械制图线型的应用 (8)（1）粗实线 (8)（2）细实线 (9)（3）波浪线与双折线 (9)（5）粗虚线与细虚线 (10)（6）细点画线与粗点画线 (10)（7）细双点画线 (10)四、总结 (11)一、图线（1）图线在机械制图中的意义任何一张图纸都是由线段组成的，为了让大家能更好的看清楚、看懂图纸,所以国家规定了不同的线型来表达零部件的结构图纸。

而制图课又是工科学科的一门重要的技术基础课，它对训练学生掌握工程技术课程的学习方法，培养学生严谨的作风和负责精神都有其特殊的作用。

随着科学技术的迅猛发展和计算机的广泛应用，生产实际中对制图的要求也随之发生了很大的变化。

图板丁字尺等绘图工具、绘图仪器已经被计算机所取代；图纸等技术文件已经放进了计算机磁盘；手工绘图已经被计算机绘图所取代，但是其绘图的标准还是不变的，仍然是用不同的线型来表达图形的各个部分和结构，所以，了解和熟练运用制图的线型是工科学生制图必不可少的。

以下就是我个人对制图线型的了解和一些应用。

（2）机械制图图线标准目前，机械制图图线的标准已经和世界接轨，很多地方都的到了改善。

在旧国标中，所有标准均为强制性标准，1988年12月29日颁布的《中华人民共和国标准化法》将国家标准、行业标准分为强制性标准和推荐性标准两种属性。

目前我国颁布的20000个左右的国家标准中，有14.1%的标准为强制性标准，主要是涉及到人身财产安全、医疗卫生、环境保护、国家安全及国际名声等方面，大多数标准为推荐性标准，机械制图图线的正式标准是推荐性标准。

国家标准的标准代号：GB、GB/T。

GB为标准代号表示“强制性标准”,无后缀“/T”。

GB/T表示“推荐性标准”，“T”是标准属性，缀在标准代号之后，用斜线相隔。
