万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。
图1 单孔板图2 连孔板焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为0.5~0.6mm的。
图3 细导线图4 多股和单股细导线洞洞板的焊接方法对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜”，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。
用万能板焊接电路的方法万能板，是一种常用于电子爱好者制作电路原型或进行简单电路测试的工具。
在电路设计过程中，往往需要对原型电路进行测试，确认其操作和性能，常用的万能板在这方面有很大的帮助。
在使用万能板进行电路连接时，需要注意一些问题，以确保连接的可靠性和电路的正确运行。
以下是十条关于使用万能板进行电路焊接的方法，以及详细描述。
一、选择适当的万能板在进行焊接之前，必须选择适当的万能板进行电路原型设计。
不同的万能板有不同的大小、形状和布局方式。
选择适当的万能板可以帮助简化电路焊接工作，提高电路组装效率。
在选择万能板时，应该根据电路规模、数量、布局和外形要求来选择最合适的万能板。
一般来说，初始学习者可以选择一个稍微大一点的万能板，具有较好的排布、焊点较少，易于组装和测试。
二、准备好所需的工具和材料进行焊接工作之前，需要准备好一些必要的工具和材料，例如离线5号镊子、电路组件、焊锡线、热风枪和锡膏等。
在万能板线路的组装过程中，需要用到离线5号镊子夹紧所需的组件，然后使用焊锡线将其连接到万能板上。
热风枪和锡膏可用于将焊锡线焊接到需要链接的位置上。
三、安排清晰的电路布局在焊接前，应安排好清晰的电路布局，以免在焊接时出现混乱和错误的焊点。
电路按类型分组，按位置安排。
万能板上的每个联结点都要明确其作用以及与其相邻联结点之间的连接方式。
在安排布局时，应避免过多的连接和缠绕，在结构简单的前提下，减少线路的长度。
四、进行良好的钳工操作在将电路元件定位到万能板上之前，必须使用离线5号镊子仔细检查电路元件，确保没有损坏或锈蚀的地方。
特别需要注意的是，使用钳工夹紧电阻和电容元件时，不要太用力，否则他们可能会变形或出现表面划痕。
五、小心焊锡在焊接过程中，必须注意焊锡的温度和量，以确保焊接质量。
选用合适的锡丝，并将其熔化在需要焊接的位置上。
焊接过程中，要保持稳定的手，焊点要光滑，不要有冷焊和烧毁的现象。
焊点的大小应适合连接的元件大小，不要过小或过大。
“洞洞板”的选择和焊接使用技巧---来源：《无线电》发布者：江肖万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
一、洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
图1 单孔板根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则。
分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
图2 连孔板另外，读者需要区分两种不同材质的洞洞板——铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用纸包好保存，以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cm×10cm）的单面板为例：铜板价格3~4元，锡板7~8元，一般每平方厘米不超过8分钱。
二、焊接前的准备在焊接洞洞板之前需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
图3 细导线图4 多股和单股细导线洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30W左右的尖头电烙铁。
万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。
图1 单孔板图2 连孔板焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为0.5~0.6mm的。
图3 细导线图4 多股和单股细导线洞洞板的焊接方法对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜”，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。
万能板_洞洞板的使用焊接技巧（注意事项）
点阵板（万能板/洞洞板）是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称洞洞板。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
点阵式万能实验小板：0.7元一片点阵式万能实验大板：2.2元一片
一、焊接前的准备在焊接点阵板之前你需要准备足够的细导线用于走线。
细导线分为单股的和多股的（上图右）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
点阵板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为0.5～1mm的。
产品4：广州黄花陶瓷芯30W长寿命电烙铁（20元一把）
广州黄花电子厂的名牌产品，升温迅速，采用最新的陶瓷发热体，使用寿命极长，可以长时间工作，采用无铅长寿命烙铁头不容易烧死，绝缘电阻大于100M，可以焊接怕静电的器件，手柄带电源指示灯功能，使用更方便。
二、手工焊接操作的基本步骤掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。
正确的手工焊接操作过程可以分成五个步骤：
步骤一：准备施焊（图（a））
左手拿焊丝，右手握烙铁，进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
步骤二：加热焊件（图（b））
烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。
对于在印制板。
可能是成长环境的原因，很多事都要自己动手去做，因为父母没有时间去管你，平时也没有什么严格的要求，就连成绩表也没瞧几眼，只要不做坏事，就是你怎样就怎样那种，这就是乡下式教育了。
虽然对大多数人来说这样不好，孩子都不管，任其发展会学坏的，不过这种事不是绝对的，还是那句话：近朱者赤，近墨者黑。
小时候，住附近同年龄的孩子都是经常在一起玩，当然也有经常吵架的时候，因为他们做了些小坏事，我们这些“好人”就和他们“坏人”隔开来吵，吵架都是分派来吵的，好笑的是，因为有头儿，也就是老大，是我们的老大和他们的老大在吵，有时吵几天，碰到面反正就合不来，谁都不理谁，不过后来又不知道怎样和好的，而且还玩的很疯，小孩子嘛，就是这样的了。
但我们还是一样不怎么着重去读书，那像现在城里的孩子天天都要学东学西，多功能全方位一体化发展，但我们也不是不想读书，我们也会知道读书的重要，这方面还是会去用点功的，反正成绩也就不好不坏，现在想起那时真好，没有来自多方面的压力，成长期过的很快乐，很难忘。
我们平时放学了就是玩，周末也是玩。
在家里我老爸做木工用的锯我也拿来玩，玩到最后也熟了，经常找些木料做东西玩，反正家人看到也不管，还表扬呢。
还有电烙铁，镙丝刀，扳手，铁钳啊什么就要搞搞，我家的还没有哪几样东西没有给我拆过的，在外面看见别人那些专业打铁的，自己回家也拿铁烧红来打，那时也就是读小学四五年级而已。
我记得小学四年级的时候，在朋友家里偷偷的拿了一个玩具的小马达，回家用电池一试，从此就对能提供旋转动力的东东产生兴趣了，特别是内燃发动机，里面的机械构造使我严重着迷，很享受活塞连杆曲轴一起运作的那种情景，我当时连我舅舅当年读高中时物理课本和汽车构造之类的书都翻出去来一边吃饭一边看了，那时起就对发动机的构造与原理很了解了，就这样，后来反正我就只喜欢看些科普类的书，有时也做些东西玩玩，不过很多东西我都玩不起，比如没有工具啊材料啊之类的，但都有锻炼出了自已的动手能力。
万能洞洞板的手工焊接说明万能电路板也叫万用板、实验板，这是一种通用设计的电路板，通常其板上布满标准的IC 间距（2.54mm）的圆型独立的焊盘，看起来整个板子上都是小孔，所以也俗称为“洞洞板”。
相比专业的PCB印刷电路板，洞洞板具有成本低、使用方便、扩展灵活等特点。
元件布局一般在洞洞板上布局元器件，就是基本上对照的电路原理图上元器件的布局规划，从关键器件为中心开始布局，其他元器件围绕着中心以见缝插针的方式布局。
对于熟悉电子电路的人，可以遵照这种方式边焊接边规划，无序中体现着有序，效率较高。
但一般人不推荐直接焊板，而是建议按照以上的布局原则，先在纸上进行初步的布局做好图纸，然后再按照图纸进行焊接，对于初学者甚至建议可以用笔在洞洞板正面把走线也画上去，以方便对照焊接。
焊接技巧很多初学者焊的板子很不稳定，容易短路或断路。
除了布局不够合理和焊工不良等因素外，缺乏技巧是造成这些问题的重要原因之一。
掌握一些技巧可以使电路反映到实物硬件的复杂程度大大降低，减少飞线的数量，让电路更加稳定（以下部分内容摘自互联网）。
1、初步确定电源、地线的布局电源贯穿电路始终，合理的电源布局对简化电路起到十分关键的作用。
某些洞洞板布置有贯穿整块板子的铜箔，应将其用作电源线和地线；如果无此类铜箔，也需要对电源线、地线的布局有个初步的规划。
2、善于利用元器件的引脚洞洞板的焊接需要大量的跨接、跳线等，不要急于剪断元器件多余的引脚，有时候直接跨接到周围待连接的元器件引脚上会事半功倍。
另外，本着节约的材料的目的，可以把剪短的元器件引脚收集起来作为跳线用材料。
3、善于设置跳线多设置跳线不仅可以简化连线，而且要美观得多（见下图横卧的跳线）。
4、善于利用排针排针有许多灵活的用法（见上图竖起的排针）。
比如两块板子相连，就可以用排针和排座，排针既起到了两块板子间的机械连接作用又起到电气连接的作用。
这一点借鉴了电脑的板卡连接方法。
5、在需要的时候隔断铜箔在使用连孔板的时候，为了充分利用空间，必要时可用小刀割断某处铜箔，这样就可以在有限的空间放置更多的元器件。
“洞洞板”（万用电路板）的选择和焊接使用技巧万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的P CB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则。
分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
图1 单孔板图2 连孔板另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用纸包好保存，以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cm×10cm）的单面板为例：铜板价格3~4元，锡板7~8元，一般每平方厘米不超过8分钱。
焊接前的准备在焊接洞洞板之前需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
“万能板”的选用与焊接技巧万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
万能板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。
图1 单孔板图2 连孔板焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为0.5~0.6mm的。
图3 细导线图4 多股和单股细导线洞洞板的焊接方法对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜”，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。
“洞洞板”的选用与焊接技巧万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。
图1单孔板图2连孔板焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为0. 5~0.6mm的。
图3细导线图4多股和单股细导线洞洞板的焊接方法对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜”，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。
电子元件万能板的焊接技巧电子元件万能板（也称为实验板）是一种常见的用于原型开发和快速搭建电子电路的工具。
焊接技巧在使用万能板时非常重要，能够确保焊接质量和电路可靠性。
下面是一些关于电子元件万能板焊接技巧的详细介绍。
1. 选择合适的焊接工具：焊接电子元件万能板需要一些基本的工具，如焊台、焊锡丝、焊接膏、吸锡线等。
确保工具的质量和使用安全。
2. 准备焊接材料：除了焊接工具，还需要准备焊锡、焊接膏等材料。
焊锡一般选择直径为0.6mm至1mm之间的，能够更好地与电子元件和焊盘接触，达到更好的焊接效果。
焊接膏可以提高焊锡润湿性和焊接的稳定性。
3. 清洁焊接区域：在焊接之前，应保持焊接区域的干净和清洁。
使用清洁剂或酒精擦拭焊盘和元件引脚，去除任何污垢或氧化物。
4. 精确定位元件：在焊接之前，先将元件正确地放置在焊接区域上，确保引脚与焊接盘的对应位置。
5. 进行焊锡预热：在进行实际焊接之前，最好通过一次预热来提高焊接的质量。
预热可以消除焊盘和元件的温度差异，提高焊接的稳定性。
6. 控制焊接温度和时间：焊接温度和时间的控制非常重要。
如果温度过高或时间过长，可能会造成元件烧毁或损坏。
一般来说，焊接温度应在220C至270C 之间，焊接时间不超过5秒。
7. 使用适当的焊接技术：根据元件类型和焊接盘的情况，选择适当的焊接技术。
常见的焊接技术包括手工焊接、波峰焊接、热风焊接等。
在选择和应用焊接技术时，要遵循焊接手册或厂家提供的建议。
8. 注意焊接位置和顺序：对于复杂的电路，焊接位置和顺序非常重要。
焊接时要先焊接低度数元件，再焊接高度元件，以避免热架机现象发生。
9. 焊接连接点稳固：焊接完成后，要确保焊接点的稳固性。
焊接点应充分润湿并且没有松动。
10. 检查焊接质量：焊接完成后，要仔细检查焊接质量。
通过视觉检查焊接点是否光滑均匀，焊锡是否充分润湿。
可以使用多用途测试仪或万用表进行电气测试，验证电路的可靠性。
11. 小心处理焊接后的元件：焊接后的元件和焊接盘会非常热，要小心处理以避免烫伤。
锋哥教你来焊接~~（洞洞板上焊贴片元件）前些日子论坛里有位大侠发了一些焊接学习的资料，鄙人甚是喜欢啊，在此谢谢那位大侠的分享~~~看到贴片元件焊接都挺给力的~~于是鄙人手闲不住了。
前些天做东西申请了一些TI的样片，大家都懂，TI的片子一般都是贴片封装的，对于DIY来说甚是棘手啊~~~于是本人根据那位大侠分享的资料，自学加琢磨，研究出一套方法与大家讨论，仅供娱乐，希望高手勿喷~~~接下来上图，处女作啊，第一次焊难免难看点~~接下来就分享一下经验~首先，确定好要焊成的摸样，依据此摸样整出大小合适的洞洞板，然后再准备一些漆包线~~~如下图：然后把插针焊上，用作焊完之后的芯片管脚~~，就成这个逼样了。
接下来是很重要的一步，把芯片固定住。
要注意焊盘尽量都扣掉，留下来的焊盘用来固定芯片，我是把芯片最边上的四个管脚焊在了留下来的焊盘上，这一步忘整图片了。
为什么要把焊盘尽量都扣掉呢？你们应该懂，元件管脚那么近很容易被焊盘短路了。
完成之后，在就需要整引线了。
把漆包线的一头放在烙铁上烫一会儿，待漆汤掉了之后，用线刮一下烙铁头，这样线上就敷上一层焊锡了，要注意不要弄得太多，能看出线头发白即可，弄太粗了焊的时候就把管脚短路了~~提醒大家的一点是：大胆的焊，怕啥啊？另一头一样，先把漆烫掉，焊在插针上即可。
要注意一点，养成一个良好的习惯能事半功倍，我的习惯是每焊完一个焊点，我都会用万用表测一下是否通。
然后一个管脚一个管脚的焊，耐心一点，就会成这个逼样....到现在已经算是完成了。
我焊的这个片子是TI的G2553的芯片，于是我便把它接到了我的launchpad板子上下载程序，测试一下连通性....先插上线再接到板子上下载程序，测试，注意LED发光了~~~成功！焊后感：其实贴片元件的焊接并不难，在制好的PCB板上的方法是先把焊点上上锡，不要太厚，把原件放上，用烙铁去碰触每一个管脚，这样就会使焊点上的焊锡融化，进而将管脚焊接上了。
万能板的使用方法及注意事项哎呀，说起万能板，这玩意儿真是个神奇的小东西。
记得第一次见到它，是在我一个朋友的工作室里。
他正拿着一块小小的电路板，上面密密麻麻地布满了各种电子元件，然后他告诉我，这玩意儿能做很多事，从控制LED灯到驱动小电机，无所不能。
首先，你得知道万能板是啥。
它其实是一种没有固定电路的电路板，你可以在上面自由地焊接各种电子元件，然后通过导线连接它们，实现你想要的功能。
这就像是给你一张白纸，让你自由发挥，画什么都可以。
好了，既然要写怎么用，那就得从头说起。
首先，你得有一套工具，包括电烙铁、焊锡、助焊剂、镊子、剪刀，还有最重要的，万能板。
然后，你得有个电路图，这就像是做菜的菜谱，告诉你需要哪些材料，怎么组合。
比如说，你想做个简单的LED灯闪烁器。
首先，你得把LED灯的长脚（正极）焊在万能板上，短脚（负极）留在外面。
然后，你得把一个电阻也焊在板上，一端连着LED的负极，另一端留在外面。
最后，你得把一个按钮开关也焊在板上，一端连着LED的负极，另一端接地。
这样，当你按下按钮，电流就能流过LED灯，灯就会亮起来。
但是，这里有几个注意事项。
首先，你得小心电烙铁，那玩意儿烫手得很。
记得用的时候要带手套，或者至少用钳子夹着。
其次，焊锡的时候要记得涂助焊剂，不然焊点会不牢固，容易掉。
还有，记得别把导线焊错地方，那会导致电路短路，可能会烧坏你的元件。
最后，当你的电路焊好了，记得先别急着通电，先用万用表检查一下，确保没有短路。
如果一切正常，你就可以接上电源，看看你的LED 灯是不是能按照你的意愿闪烁了。
所以，你看，万能板就是这么用的。
它虽然小，但是潜力无限。
就像生活一样，只要你有创意，有计划，就能创造出无限可能。
记得，安全第一，细心操作，你的万能板就能成为你实现梦想的小助手。
万能板焊接电路的方法一、前言万能板是电子爱好者常用的电路实验板，其可重复使用、易于加工等特点，使得它成为了电子制作中不可或缺的一部分。
而在万能板上进行焊接是电路制作的重要环节之一。
本文将详细介绍万能板焊接电路的方法，希望对广大电子爱好者有所帮助。
二、准备工作1. 万能板：选择适合自己需要的大小和孔距的万能板，建议选用质量较好、孔距较小（如2.54mm）的产品。
2. 焊锡：选择品质较好、熔点适中（如183℃）的无铅焊锡丝。
3. 焊台：选择温度稳定、加热均匀的焊台，并保持清洁。
4. 焊嘴：选择孔径适中（如0.5mm）的圆形焊嘴，并保持清洁。
5. 镊子和剪刀：用于修剪焊锡丝和元件引脚等。
6. 铜线或铜箔：用于连接不同区域或跨越空隙。
7. 元件：根据自己需要选择相应元件，并注意其引脚间距与万能板孔距的匹配。
三、焊接步骤1. 确定电路连接方式：在进行焊接前，应根据电路原理图或布局图，确定元件的安放位置和引脚的连接方式，并将其标记在万能板上。
2. 剪切焊锡丝：根据需要，使用剪刀将焊锡丝剪成合适长度，并注意保持其清洁。
3. 定位元件：将元件引脚插入相应孔洞中，并轻轻拨动以确保其牢固。
4. 烙铁加热：将烙铁加热至适宜温度（如250℃），并在加热过程中注意保持清洁。
5. 上锡：将烙铁头部轻轻触碰元件引脚和相应孔洞处，使其受到热量影响。
当焊锡开始融化时，在引脚和孔洞之间添加一小段焊锡丝，并保持一定压力，直到焊锡完全流动并覆盖了引脚和孔洞。
此时应立即移开烙铁，等待焊点冷却凝固。
6. 检查焊点：检查焊点的质量，应确保焊点光滑、圆润、均匀，并没有短路或虚焊等问题。
如有问题，应及时修正。
7. 连接元件：根据电路原理图或布局图，使用铜线或铜箔连接不同区域或跨越空隙，以完成电路连接。
8. 清理万能板：在焊接完成后，应及时清理万能板上的残留焊锡和垃圾等，以保持其清洁整洁。
四、注意事项1. 选择适合自己需要的万能板，并注意其孔距和质量。
万能板焊接技巧一、万能板的类型与选择1、单孔法与连孔法单孔板连孔板一般地，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
2、铜板与锡板铜板要注意防氧化，使用前用橡皮或棉棒沾酒精擦拭，锡板材质比铜板坚硬，不易变形，价钱也比较贵，为100 cm2（10cmX10cm）的单面板为例，铜板价格3到4元，锡板7到8元。
二、焊接前准备1、烙铁要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁2、导线线建议选择线径为0.5~0.6mm的三、焊接方法与技巧1、焊接方法常用的飞线连接法锡接走线法锡接走线法比较费锡，也更要求焊接的功力和万能板的质量，但焊接的质量高，性能也更为稳定。
2、焊接技巧（1）初步确定电源、地线的布局电源贯穿电路始终，合理的电源布局对简化电路起到十分关键的作用。
某些洞洞板布置有贯穿整块板子的铜箔，应将其用作电源线和地线；如果无此类铜箔，你也需要对电源线、地线的布局有个初步的规划。
（2）善于利用元器件的引脚洞洞板的焊接需要大量的跨接、跳线等，不要急于剪断元器件多余的引脚，有时候直接跨接到周围待连接的元器件引脚上会事半功倍。
另外，本着节约材料的目的，可以把剪断的元器件引脚收集起来作为跳线用材料。
（3）善于设置跳线特别要强调这一点，多设置跳线不仅可以简化连线，而且要美观得多。
（4）善于利用元器件自身的结构图8是矩阵键盘电路，图9是笔者焊接的矩阵键盘。
这是一个利用了元器件自身结构的典型例子：图9中的轻触式按键有4只脚，其中两两相通，我们便可以利用这一特点来简化连线，电气相通的两只脚充当了跳线。
读者可以对照图10好好体会一下。
图8矩阵键盘电路图9矩阵键盘图10矩阵键盘背面5、善于利用排针笔者喜欢使用排针，因为排针有许多灵活的用法。

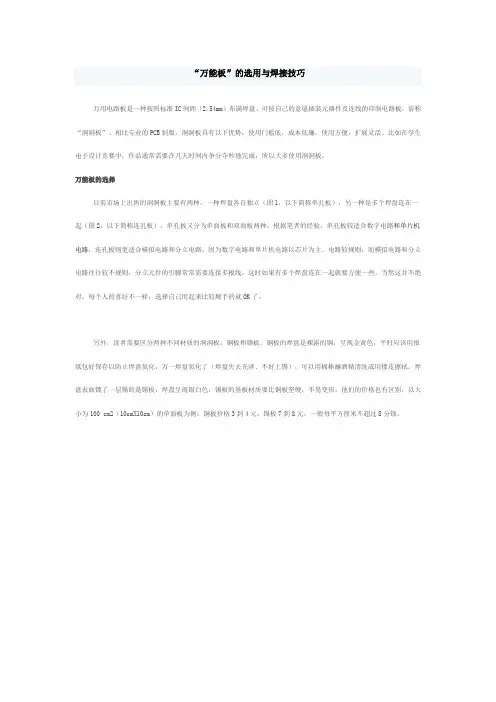

万能板的选用与焊接技巧

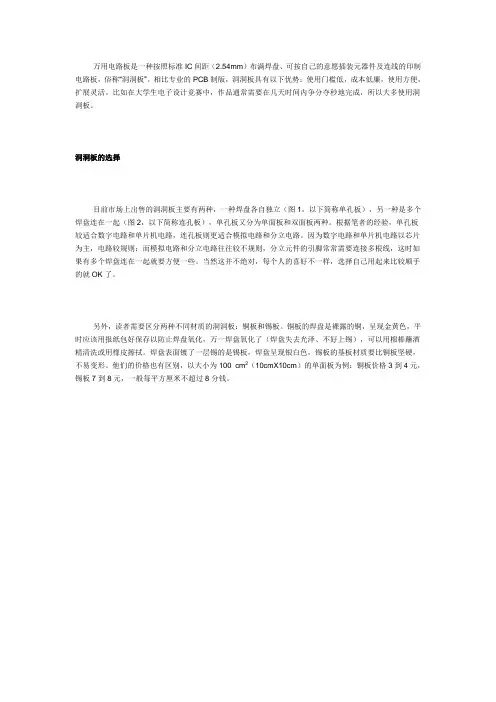

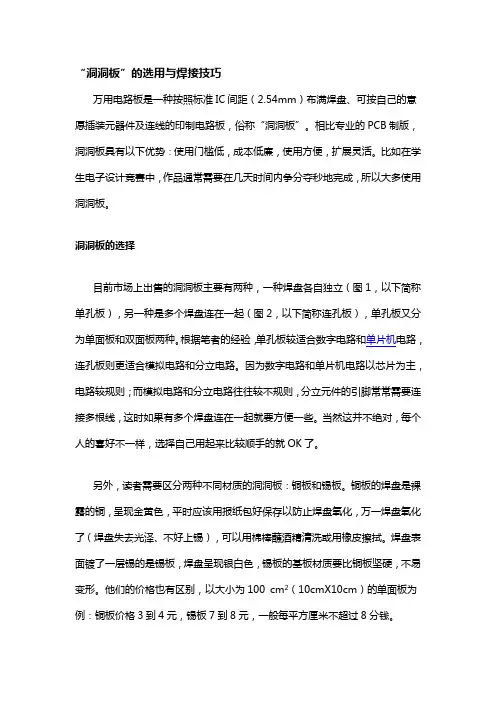

万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB 制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择

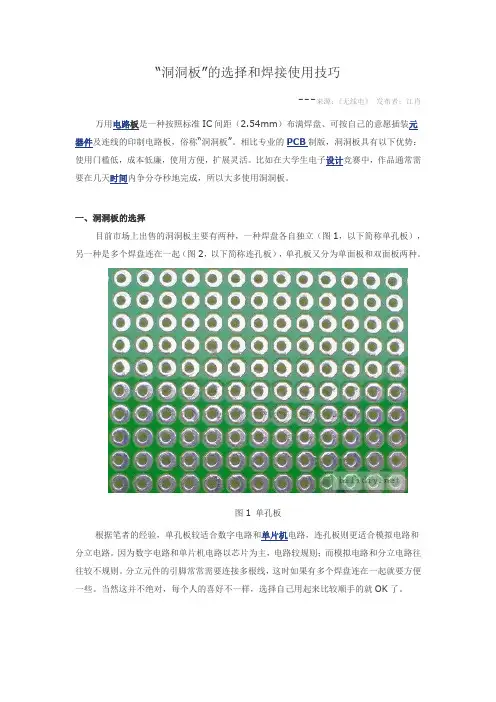

目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。
......。
点阵板万能板洞洞板的使用焊接技巧
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
点阵板（万能板/洞洞板)的使用焊接技巧
点阵板（万能板/洞洞板）是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
点阵式万能实验小板
焊接前的准备
在焊接点阵板之前你需要准备足够的细导线用于走线。
细导线分为单股的和多股的（上图右）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
点阵板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为～1mm的。
手工焊接操作的基本步骤：
掌握好电烙铁的温度和焊接时间，选择恰当的烙铁头和焊点的接触位置，才可能得到良好的焊点。
正确的手工焊接操作过程可以分成五个步骤：
⑴步骤一：准备施焊（图(a)）
左手拿焊丝，右手握烙铁，进入备焊状态。
要求烙铁头保持干净，无焊渣等氧化物，并在表面镀有一层焊锡。
⑵步骤二：加热焊件（图(b)）
烙铁头靠在两焊件的连接处，加热整个焊件全体，时间大约为1～2秒钟。
对于在印制板上焊接元器件来说，要注意使烙铁头同时接触两个被焊接物。
例如，图(b)中的导线与接线柱、元器件引线与焊盘要同时均匀受热。
⑶ 步骤三：送入焊丝（图(c)）
焊件的焊接面被加热到一定温度时，焊锡丝从烙铁对面接触焊件。
注意：不要把焊锡丝送到烙铁头上！
⑷ 步骤四：移开焊丝（图(d)）
当焊丝熔化一定量后，立即向左上45°方向移开焊丝。
⑸步骤五：移开烙铁（图(e)）
焊锡浸润焊盘和焊件的施焊部位以后，向右上45°方向移开烙铁，结束焊接。
从第三步开始到第五步结束，时间大约也是1～2秒。
焊接注意要点：
⑴ 保持烙铁头的清洁
⑵ 靠增加接触面积来加快传热
⑶ 加热要靠焊锡桥
⑷ 烙铁撤离有讲究
烙铁的撤离要及时，而且撤离时的角度和方向与焊点的形成有关。
图所示为烙铁不同的撤离方向对焊点锡量的影响。
⑸ 在焊锡凝固之前不能动
⑹ 焊锡用量要适中
⑺ 焊剂用量要适中
⑻ 不要使用烙铁头作为运送焊锡的工具
理想焊点的外观：
① 形状为近似圆锥而表面稍微凹陷，呈漫坡状，以焊接导线为中心，对称成裙形展开。
虚焊点的表面往往向外凸出，可以鉴别出来。
② 焊点上，焊料的连接面呈凹形自然过渡，焊锡和焊件的交界处平滑，接触角尽可能小。
③ 表面平滑，有金属光泽。
④ 无裂纹、针孔、夹渣。
点阵板的焊接方法：
对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜”，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。
这种方法是边焊接边规划，无序中体现着有序，效率较高。
但由于初学者缺乏经验，所以不太适合用这种方法，初学者可以先在纸上做好初步的布局，然后用铅笔画到洞洞板正面（元件面），继而也可以将走线也规划出来，方便自己焊接。
对于点阵板的焊接方法，一般是利用前面提到的细导线进行飞线连接，飞线连接没有太大的技巧，但尽量做到水平和竖直走线，整洁清晰。
现在网上流行一种方法叫锡接走线法工艺不错，性能也稳定，但比较浪费锡。
纯粹的锡接走线难度较高，受到锡丝、个人焊接工艺等各方面的影响。
如果先拉一根细铜丝，再随着细铜丝进行拖焊，则简单许多。
洞洞板的焊接方法是很灵活的，因人而异，找到适合自己的方法即可。
很多初学者焊的板子很不稳定，容易短路或断路。
除了布局不够合理和焊工不良等因素外，缺乏技巧是造成这些问题的重要原因之一。
掌握一些技巧可以使电路反映到实物硬件的复杂程度大大降低，减少飞线的数量，让电路更加稳定。
下面就笔者的经验谈谈洞洞板的焊接技巧。
1、初步确定电源、地线的布局
电源贯穿电路始终，合理的电源布局对简化电路起到十分关键的作用。
某些洞洞板布置有贯穿整块板子的铜箔，应将其用作电源线和地
线；如果无此类铜箔，你也需要对电源线、地线的布局有个初步的规划。
2、善于利用元器件的引脚
洞洞板的焊接需要大量的跨接、跳线等，不要急于剪断元器件多余的引脚，有时候直接跨接到周围待连接的元器件引脚上会事半功倍。
另外，本着节约材料的目的，可以把剪断的元器件引脚收集起来作为跳线用材料。
3、善于设置跳线
特别要强调这一点，多设置跳线不仅可以简化连线，而且要美观得多。
4、善于利用元器件自身的结构
笔者焊接的矩阵键盘。
这是一个利用了元器件自身结构的典型例子：图中的轻触式按键有4只脚，其中两两相通，我们便可以利用这一特点来简化连线，电气相通的两只脚充当了跳线。
5、善于利用排针?
笔者喜欢使用排针，因为排针有许多灵活的用法。
比如两块板子相连，就可以用排针和排座，排针既起到了两块板子间的机械连接作用又起到电气连接的作用。
这一点借鉴了电脑的板卡连接方法。
6、在需要的时候隔断铜箔
在使用连孔板的时候，为了充分利用空间，必要时可用小刀或者打磨机割断某处铜箔，这样就可以在有限的空间放置更多的元器件。
7、充分利用双面板?
双面板比较昂贵，既然选择它就应该充分利用它。
双面板的每一个焊盘都可以当作过孔，灵活实现正反面电气连接。
8、充分利用板上的空间?芯片座里面隐藏元件，既美观又能保护元件。
点阵板给我们带来了很大的方便，或许它已成为你电子实验中不可缺少的一部分。
参考笔者提供的这些小经验、多动手实践，你将会体会到更好、更适合自己的使用方法和技巧。
这些是网上高手的点阵板作品！
本文整理于电子制作实验室。
