万能板_洞洞板的使用焊接技巧(注意事项)

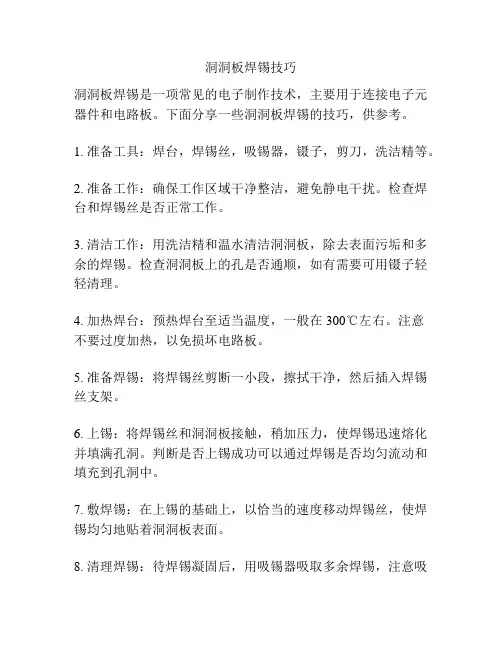

洞洞板焊锡技巧
洞洞板焊锡是一项常见的电子制作技术，主要用于连接电子元器件和电路板。

下面分享一些洞洞板焊锡的技巧，供参考。

1. 准备工具：焊台，焊锡丝，吸锡器，镊子，剪刀，洗洁精等。

2. 准备工作：确保工作区域干净整洁，避免静电干扰。

检查焊台和焊锡丝是否正常工作。

3. 清洁工作：用洗洁精和温水清洁洞洞板，除去表面污垢和多余的焊锡。

检查洞洞板上的孔是否通顺，如有需要可用镊子轻轻清理。

4. 加热焊台：预热焊台至适当温度，一般在300℃左右。

注意
不要过度加热，以免损坏电路板。

5. 准备焊锡：将焊锡丝剪断一小段，擦拭干净，然后插入焊锡丝支架。

6. 上锡：将焊锡丝和洞洞板接触，稍加压力，使焊锡迅速熔化并填满孔洞。

判断是否上锡成功可以通过焊锡是否均匀流动和填充到孔洞中。

7. 敷焊锡：在上锡的基础上，以恰当的速度移动焊锡丝，使焊锡均匀地贴着洞洞板表面。

8. 清理焊锡：待焊锡凝固后，用吸锡器吸取多余焊锡，注意吸
锡器的角度和力度，以免损坏电路板。

9. 检查焊点：用放大镜检查焊点的质量，焊点应该均匀、亮泽且连接牢固。

如有需要，可以进行二次焊接或修复。

10. 清洁工作：用纯净酒精擦拭洞洞板，确保无焊锡渣或杂质残留。

以上是洞洞板焊锡的一些技巧，希望能对您有所帮助。

记得在操作时保持安全意识，遵循正确的操作步骤。

万能板焊接电路的方法一、前言万能板是电子爱好者常用的电路实验板，其可重复使用、易于加工等特点，使得它成为了电子制作中不可或缺的一部分。

而在万能板上进行焊接是电路制作的重要环节之一。

本文将详细介绍万能板焊接电路的方法，希望对广大电子爱好者有所帮助。

二、准备工作1. 万能板：选择适合自己需要的大小和孔距的万能板，建议选用质量较好、孔距较小（如2.54mm）的产品。

2. 焊锡：选择品质较好、熔点适中（如183℃）的无铅焊锡丝。

3. 焊台：选择温度稳定、加热均匀的焊台，并保持清洁。

4. 焊嘴：选择孔径适中（如0.5mm）的圆形焊嘴，并保持清洁。

5. 镊子和剪刀：用于修剪焊锡丝和元件引脚等。

6. 铜线或铜箔：用于连接不同区域或跨越空隙。

7. 元件：根据自己需要选择相应元件，并注意其引脚间距与万能板孔距的匹配。

三、焊接步骤1. 确定电路连接方式：在进行焊接前，应根据电路原理图或布局图，确定元件的安放位置和引脚的连接方式，并将其标记在万能板上。

2. 剪切焊锡丝：根据需要，使用剪刀将焊锡丝剪成合适长度，并注意保持其清洁。

3. 定位元件：将元件引脚插入相应孔洞中，并轻轻拨动以确保其牢固。

4. 烙铁加热：将烙铁加热至适宜温度（如250℃），并在加热过程中注意保持清洁。

5. 上锡：将烙铁头部轻轻触碰元件引脚和相应孔洞处，使其受到热量影响。

当焊锡开始融化时，在引脚和孔洞之间添加一小段焊锡丝，并保持一定压力，直到焊锡完全流动并覆盖了引脚和孔洞。

此时应立即移开烙铁，等待焊点冷却凝固。

6. 检查焊点：检查焊点的质量，应确保焊点光滑、圆润、均匀，并没有短路或虚焊等问题。

如有问题，应及时修正。

7. 连接元件：根据电路原理图或布局图，使用铜线或铜箔连接不同区域或跨越空隙，以完成电路连接。

8. 清理万能板：在焊接完成后，应及时清理万能板上的残留焊锡和垃圾等，以保持其清洁整洁。

四、注意事项1. 选择适合自己需要的万能板，并注意其孔距和质量。

万能板焊接电路的方法介绍万能板是一种常用的电子原型制作工具，用于焊接电路。

它由一片有孔的基板组成，可以通过焊接元件和导线来搭建电路。

本文将详细介绍万能板焊接电路的方法，包括选择合适的万能板、焊接工具的准备、焊接步骤和常见问题解决等内容。

选择合适的万能板选择合适的万能板对于焊接电路至关重要。

以下是一些选择万能板的要点：1.孔距和孔径：万能板的孔距和孔径应与你所使用的元件相匹配。

一般来说，孔距为2.54mm（0.1英寸）的万能板较为常见，适用于大多数常用元件。

2.尺寸：根据你的电路规模和元件数量，选择适当大小的万能板。

常见的尺寸有5x7cm、8x12cm等，可以根据需要选择。

3.层数：万能板一般分为单层和双层，双层万能板可以在上下两层分别焊接电路，更适合复杂的电路设计。

焊接工具的准备在焊接万能板之前，需要准备以下焊接工具：1.焊接台：用于放置万能板和焊接工具，保持焊接过程中的稳定性。

2.焊接铁：选择合适功率的焊接铁，常见的功率有30W、40W等。

另外，还需要准备一些不同规格的焊接头，以适应不同的焊接需求。

3.焊锡：选择适合焊接的焊锡丝，一般使用直径为0.8mm左右的焊锡丝。

同时，还需要准备焊锡吸取器或湿海绵用于清洁焊接头。

4.辅助工具：包括镊子、剥线钳、钳子等，用于焊接过程中的元件处理和固定。

焊接步骤下面是焊接万能板的基本步骤：1.规划电路布局：在开始焊接之前，先规划好电路布局，确定元件的位置和连接方式。

可以使用铅笔或者标记笔在万能板上进行标记，以便于焊接时的参考。

2.焊接元件：按照电路布局的标记，依次焊接元件。

首先焊接较低的元件，再焊接较高的元件，以免影响后续焊接。

焊接时要保持稳定的手势和适度的焊接时间，确保焊点牢固。

3.焊接导线：使用导线连接各个元件，形成电路连接。

可以使用单股导线或者编织导线，根据需要选择合适的导线类型。

焊接导线时，要注意导线的长度和位置，避免导线交叉或者短路。

4.焊接电源和地线：连接电源和地线是焊接电路的最后一步。

万能板焊接电路万能板焊接电路引言：万能板是电子工程师和爱好者常用的工具之一，用于原型设计和电路测试。

它是一个通孔板，可以插入各种电子元件并用焊接进行连接。

焊接是一种将元件固定在板子上并形成电路连接的技术。

本文将深入探讨万能板焊接电路的步骤、技巧和应用。

第一部分：焊接前的准备工作在开始焊接之前，我们需要做一些准备工作：1. 确保工作区域整洁有序，以免造成电路元件的混淆或损坏。

2. 准备好所需的工具和材料，包括焊接铁、焊锡丝、辅助工具（如镊子和剪线钳）、酒精和棉球（用于清洁板子）等。

3. 检查焊接铁的温度是否适中，一般建议设置在300-350摄氏度之间。

第二部分：焊接步骤下面是焊接步骤的基本流程：1. 清洁板子：使用酒精和棉球清洁万能板的表面，以去除灰尘和杂质。

2. 放置元件：根据电路图或设计要求，将各种元件插入通孔板中，确保正确放置和定位。

3. 剪短引脚：对于较长的引脚，可以使用剪线钳将其剪短，以便焊接更容易进行，并降低电路元件之间的短路风险。

4. 粘焊锡：将焊接铁加热并接触到元件引脚和板子之间，然后将焊锡丝放在引脚和板子之间，以便焊锡能够涂覆到正确的位置。

注意不要使用过多的焊锡，以免造成短路或焊接不牢固。

5. 进行焊接：在引脚和板子之间加热焊锡，使其熔化并形成连接。

焊接时间应适中，过长可能会造成元件损坏。

6. 检查焊接质量：检查焊接点是否牢固、光滑和均匀。

如有需要，可以进行二次焊接或修正。

第三部分：焊接技巧和注意事项1. 控制温度和焊接时间：过高的温度和过长的焊接时间可能会损坏电子元件。

因此，要注意控制好焊接铁的温度和焊接时间。

2. 避免短路：当焊接两个相邻的引脚时，要小心避免焊接产生短路。

可以使用焊接膏或胶带隔离相邻引脚，以减少短路的风险。

3. 防静电：静电可能对电子元件造成伤害。

在焊接前，最好使用防静电手腕带，并将元件存放在防静电袋中。

4. 注意焊接顺序：在焊接复杂的电路时，最好从低零件密度的区域开始，逐渐增加焊接的密度。

万用板的焊接技巧
以下是万用板（Universal PCB）焊接的一些技巧：
准备工作：在开始焊接之前，确保你有必要的工具和材料，如焊铁、焊锡、吸锡线、镊子、插头、导线等。

同时，清理好工作区域，确保安全和整洁。

热熔焊接：热熔焊接是最常用的焊接方法，具体步骤如下：
使用焊铁预热焊接头，确保其达到适当的温度。

将焊锡应用于焊接头和电子元器件的引脚交点处，以形成焊接连接。

与引脚交点接触的同时，将焊铁轻轻触碰焊锡，使其熔化并形成连接。

等待焊接点冷却和凝固，然后检查焊接连接的质量。

注意热量和时间：在焊接时，要控制好焊铁加热的时间和热量。

过长时间的加热或过高的温度可能会导致焊接点过热，损坏电子元器件或焊接板。

不要使用过多的焊锡：使用适量的焊锡，避免过多的焊锡堆积在焊接点上。

过多的焊锡会导致焊接连接不稳定或短路。

注重细节：焊接时要注意细节，确保焊接点的正确对准和连接质量。

检查焊接点是否均匀且牢固，没
有冷焊或虚焊现象。

清理焊接点：焊接完成后，及时清理焊接点上的残留焊锡。

可以使用吸锡线吸走多余的焊锡，保持焊接点的整洁和可靠性。

注意安全：在焊接时要注意安全措施，包括戴上适当的护目镜和手套，确保焊铁的稳定放置，并避免烫伤或物品损坏。

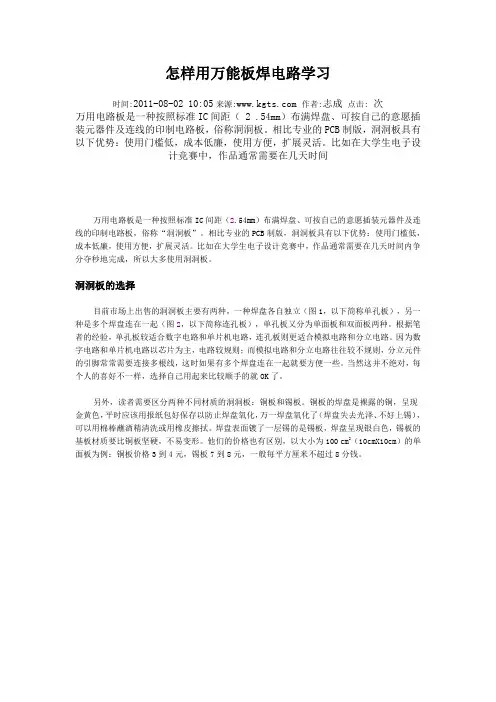

怎样用万能板焊电路学习时间:2011-08-02 10:05来源: 作者:志成点击:次万用电路板是一种按照标准IC间距（ 2 .54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称洞洞板。

相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。

比如在大学生电子设计竞赛中，作品通常需要在几天时间万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。

相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。

比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。

洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。

根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。

因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。

当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。

另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。

铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。

焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。

他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。

图1 单孔板图2连孔板焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。

细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。

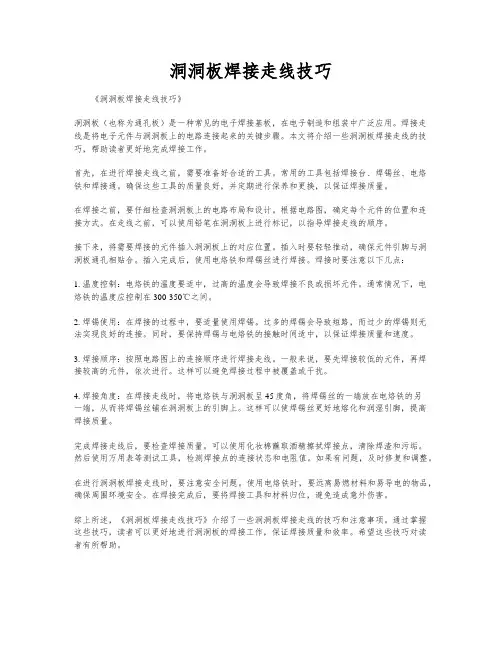

洞洞板焊接走线技巧《洞洞板焊接走线技巧》洞洞板（也称为通孔板）是一种常见的电子焊接基板，在电子制造和组装中广泛应用。

焊接走线是将电子元件与洞洞板上的电路连接起来的关键步骤。

本文将介绍一些洞洞板焊接走线的技巧，帮助读者更好地完成焊接工作。

首先，在进行焊接走线之前，需要准备好合适的工具。

常用的工具包括焊接台、焊锡丝、电烙铁和焊接通。

确保这些工具的质量良好，并定期进行保养和更换，以保证焊接质量。

在焊接之前，要仔细检查洞洞板上的电路布局和设计。

根据电路图，确定每个元件的位置和连接方式。

在走线之前，可以使用铅笔在洞洞板上进行标记，以指导焊接走线的顺序。

接下来，将需要焊接的元件插入洞洞板上的对应位置。

插入时要轻轻推动，确保元件引脚与洞洞板通孔相贴合。

插入完成后，使用电烙铁和焊锡丝进行焊接。

焊接时要注意以下几点：1. 温度控制：电烙铁的温度要适中，过高的温度会导致焊接不良或损坏元件。

通常情况下，电烙铁的温度应控制在300-350℃之间。

2. 焊锡使用：在焊接的过程中，要适量使用焊锡。

过多的焊锡会导致短路，而过少的焊锡则无法实现良好的连接。

同时，要保持焊锡与电烙铁的接触时间适中，以保证焊接质量和速度。

3. 焊接顺序：按照电路图上的连接顺序进行焊接走线。

一般来说，要先焊接较低的元件，再焊接较高的元件，依次进行。

这样可以避免焊接过程中被覆盖或干扰。

4. 焊接角度：在焊接走线时，将电烙铁与洞洞板呈45度角，将焊锡丝的一端放在电烙铁的另一端，从而将焊锡丝铺在洞洞板上的引脚上。

这样可以使焊锡丝更好地熔化和润湿引脚，提高焊接质量。

完成焊接走线后，要检查焊接质量。

可以使用化妆棉蘸取酒精擦拭焊接点，清除焊渣和污垢。

然后使用万用表等测试工具，检测焊接点的连接状态和电阻值。

如果有问题，及时修复和调整。

在进行洞洞板焊接走线时，要注意安全问题。

使用电烙铁时，要远离易燃材料和易导电的物品，确保周围环境安全。

在焊接完成后，要将焊接工具和材料归位，避免造成意外伤害。

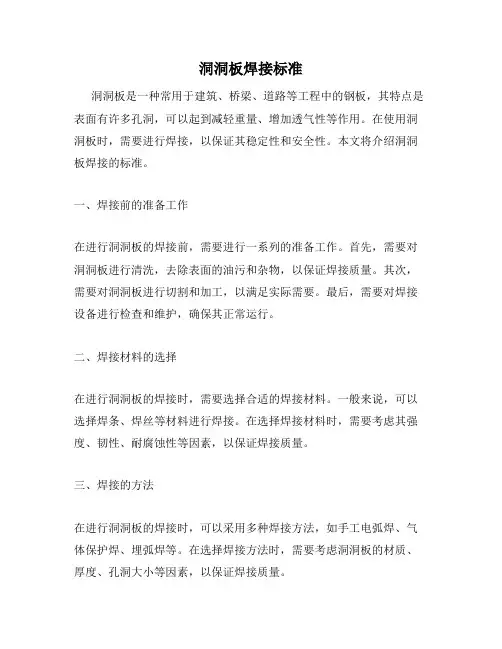

洞洞板焊接标准洞洞板是一种常用于建筑、桥梁、道路等工程中的钢板，其特点是表面有许多孔洞，可以起到减轻重量、增加透气性等作用。

在使用洞洞板时，需要进行焊接，以保证其稳定性和安全性。

本文将介绍洞洞板焊接的标准。

一、焊接前的准备工作在进行洞洞板的焊接前，需要进行一系列的准备工作。

首先，需要对洞洞板进行清洗，去除表面的油污和杂物，以保证焊接质量。

其次，需要对洞洞板进行切割和加工，以满足实际需要。

最后，需要对焊接设备进行检查和维护，确保其正常运行。

二、焊接材料的选择在进行洞洞板的焊接时，需要选择合适的焊接材料。

一般来说，可以选择焊条、焊丝等材料进行焊接。

在选择焊接材料时，需要考虑其强度、韧性、耐腐蚀性等因素，以保证焊接质量。

三、焊接的方法在进行洞洞板的焊接时，可以采用多种焊接方法，如手工电弧焊、气体保护焊、埋弧焊等。

在选择焊接方法时，需要考虑洞洞板的材质、厚度、孔洞大小等因素，以保证焊接质量。

四、焊接的标准在进行洞洞板的焊接时，需要遵循一定的标准。

首先，需要保证焊接的强度和韧性，以满足实际需要。

其次，需要保证焊接的外观质量，如焊缝的平整度、焊接处的无裂纹等。

最后，需要保证焊接的耐腐蚀性，以延长洞洞板的使用寿命。

五、焊接后的处理在进行洞洞板的焊接后，需要进行一系列的处理工作。

首先，需要对焊接处进行打磨和抛光，以保证其平整度和光滑度。

其次，需要对焊接处进行防腐处理，以保证其耐腐蚀性。

最后，需要对焊接处进行检查和测试，以确保其质量和安全性。

总之，洞洞板的焊接是一项重要的工作，需要遵循一定的标准和方法，以保证其质量和安全性。

在进行洞洞板的焊接时，需要进行充分的准备工作，选择合适的焊接材料和方法，遵循标准进行焊接，最后进行处理和检查。

只有这样，才能保证洞洞板的稳定性和安全性，为工程的顺利进行提供保障。

万用电路板的选择和焊接使用技巧2012-01-06 11:42:20来源：OFweek电子工程网导读：万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。

相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。

万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。

相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。

比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。

洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。

根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。

因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则。

分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。

当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。

图1 单孔板图2 连孔板另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。

铜板的焊盘是裸露的铜，呈现金黄色，平时应该用纸包好保存，以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。

焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。

他们的价格也有区别，以大小为100 cm2（10cm×10cm）的单面板为例：铜板价格3~4元，锡板7~8元，一般每平方厘米不超过8分钱。

焊接前的准备在焊接洞洞板之前需要准备足够的细导线（图3）用于走线。

细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。

可能是成长环境的原因，很多事都要自己动手去做，因为父母没有时间去管你，平时也没有什么严格的要求，就连成绩表也没瞧几眼，只要不做坏事，就是你怎样就怎样那种，这就是乡下式教育了。

虽然对大多数人来说这样不好，孩子都不管，任其发展会学坏的，不过这种事不是绝对的，还是那句话：近朱者赤，近墨者黑。

小时候，住附近同年龄的孩子都是经常在一起玩，当然也有经常吵架的时候，因为他们做了些小坏事，我们这些“好人”就和他们“坏人”隔开来吵，吵架都是分派来吵的，好笑的是，因为有头儿，也就是老大，是我们的老大和他们的老大在吵，有时吵几天，碰到面反正就合不来，谁都不理谁，不过后来又不知道怎样和好的，而且还玩的很疯，小孩子嘛，就是这样的了。

但我们还是一样不怎么着重去读书，那像现在城里的孩子天天都要学东学西，多功能全方位一体化发展，但我们也不是不想读书，我们也会知道读书的重要，这方面还是会去用点功的，反正成绩也就不好不坏，现在想起那时真好，没有来自多方面的压力，成长期过的很快乐，很难忘。

我们平时放学了就是玩，周末也是玩。

在家里我老爸做木工用的锯我也拿来玩，玩到最后也熟了，经常找些木料做东西玩，反正家人看到也不管，还表扬呢。

还有电烙铁，镙丝刀，扳手，铁钳啊什么就要搞搞，我家的还没有哪几样东西没有给我拆过的，在外面看见别人那些专业打铁的，自己回家也拿铁烧红来打，那时也就是读小学四五年级而已。

我记得小学四年级的时候，在朋友家里偷偷的拿了一个玩具的小马达，回家用电池一试，从此就对能提供旋转动力的东东产生兴趣了，特别是内燃发动机，里面的机械构造使我严重着迷，很享受活塞连杆曲轴一起运作的那种情景，我当时连我舅舅当年读高中时物理课本和汽车构造之类的书都翻出去来一边吃饭一边看了，那时起就对发动机的构造与原理很了解了，就这样，后来反正我就只喜欢看些科普类的书，有时也做些东西玩玩，不过很多东西我都玩不起，比如没有工具啊材料啊之类的，但都有锻炼出了自已的动手能力。

万能洞洞板的手工焊接说明万能电路板也叫万用板、实验板，这是一种通用设计的电路板，通常其板上布满标准的IC 间距（2.54mm）的圆型独立的焊盘，看起来整个板子上都是小孔，所以也俗称为“洞洞板”。

相比专业的PCB印刷电路板，洞洞板具有成本低、使用方便、扩展灵活等特点。

元件布局一般在洞洞板上布局元器件，就是基本上对照的电路原理图上元器件的布局规划，从关键器件为中心开始布局，其他元器件围绕着中心以见缝插针的方式布局。

对于熟悉电子电路的人，可以遵照这种方式边焊接边规划，无序中体现着有序，效率较高。

但一般人不推荐直接焊板，而是建议按照以上的布局原则，先在纸上进行初步的布局做好图纸，然后再按照图纸进行焊接，对于初学者甚至建议可以用笔在洞洞板正面把走线也画上去，以方便对照焊接。

焊接技巧很多初学者焊的板子很不稳定，容易短路或断路。

除了布局不够合理和焊工不良等因素外，缺乏技巧是造成这些问题的重要原因之一。

掌握一些技巧可以使电路反映到实物硬件的复杂程度大大降低，减少飞线的数量，让电路更加稳定（以下部分内容摘自互联网）。

1、初步确定电源、地线的布局电源贯穿电路始终，合理的电源布局对简化电路起到十分关键的作用。

某些洞洞板布置有贯穿整块板子的铜箔，应将其用作电源线和地线；如果无此类铜箔，也需要对电源线、地线的布局有个初步的规划。

2、善于利用元器件的引脚洞洞板的焊接需要大量的跨接、跳线等，不要急于剪断元器件多余的引脚，有时候直接跨接到周围待连接的元器件引脚上会事半功倍。

另外，本着节约的材料的目的，可以把剪短的元器件引脚收集起来作为跳线用材料。

3、善于设置跳线多设置跳线不仅可以简化连线，而且要美观得多（见下图横卧的跳线）。

4、善于利用排针排针有许多灵活的用法（见上图竖起的排针）。

比如两块板子相连，就可以用排针和排座，排针既起到了两块板子间的机械连接作用又起到电气连接的作用。

这一点借鉴了电脑的板卡连接方法。

5、在需要的时候隔断铜箔在使用连孔板的时候，为了充分利用空间，必要时可用小刀割断某处铜箔，这样就可以在有限的空间放置更多的元器件。

“洞洞板”（万用电路板‎）的选择和焊‎接使用技巧‎万用电路板‎是一种按照‎标准IC间‎距（2.54mm）布满焊盘、可按自己的‎意愿插装元‎器件及连线‎的印制电路‎板，俗称“洞洞板”。

相比专业的‎P CB制版‎，洞洞板具有‎以下优势：使用门槛低‎，成本低廉，使用方便，扩展灵活。

比如在大学‎生电子设计‎竞赛中，作品通常需‎要在几天时‎间内争分夺‎秒地完成，所以大多使‎用洞洞板。

洞洞板的选‎择目前市场上‎出售的洞洞‎板主要有两‎种，一种焊盘各‎自独立（图1，以下简称单‎孔板），另一种是多‎个焊盘连在‎一起（图2，以下简称连‎孔板），单孔板又分‎为单面板和‎双面板两种‎。

根据笔者的‎经验，单孔板较适‎合数字电路‎和单片机电‎路，连孔板则更‎适合模拟电‎路和分立电‎路。

因为数字电‎路和单片机‎电路以芯片‎为主，电路较规则‎；而模拟电路‎和分立电路‎往往较不规‎则。

分立元件的‎引脚常常需‎要连接多根‎线，这时如果有‎多个焊盘连‎在一起就要‎方便一些。

当然这并不‎绝对，每个人的喜‎好不一样，选择自己用‎起来比较顺‎手的就OK‎了。

图1 单孔板图2 连孔板另外，读者需要区‎分两种不同‎材质的洞洞‎板：铜板和锡板‎。

铜板的焊盘‎是裸露的铜‎，呈现金黄色‎，平时应该用‎纸包好保存‎，以防止焊盘‎氧化，万一焊盘氧‎化了（焊盘失去光‎泽、不好上锡），可以用棉棒‎蘸酒精清洗‎或用橡皮擦‎拭。

焊盘表面镀‎了一层锡的‎是锡板，焊盘呈现银‎白色，锡板的基板‎材质要比铜‎板坚硬，不易变形。

他们的价格‎也有区别，以大小为1‎00 cm2（10cm×10cm）的单面板为‎例：铜板价格3‎~4元，锡板7~8元，一般每平方‎厘米不超过‎8分钱。

焊接前的准‎备在焊接洞洞‎板之前需要‎准备足够的‎细导线（图3）用于走线。

细导线分为‎单股的和多‎股的（图4）：单股硬导线‎可将其弯折‎成固定形状‎，剥皮之后还‎可以当作跳‎线使用；多股细导线‎质地柔软，焊接后显得‎较为杂乱。

怎样用万能板焊电路学习万用电路板是一种按照标准IC间距〔2.54mm〕布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板〞。

相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，本钱低廉，使用方便，扩展灵活。

比方在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。

洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立〔图1，以下简称单孔板〕，另一种是多个焊盘连在一起〔图2，以下简称连孔板〕，单孔板又分为单面板和双面板两种。

根据笔者的经历，单孔板较适合数字电路和单片机电路，连孔板那么更适合模拟电路和分立电路。

因为数字电路和单片机电路以芯片为主，电路较规那么；而模拟电路和分立电路往往较不规那么，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。

当然这并不绝对，每个人的喜好不一样，选择自己用起来比拟顺手的就OK了。

另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。

铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了〔焊盘失去光泽、不好上锡〕，可以用棉棒蘸酒精清洗或用橡皮擦拭。

焊盘外表镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。

他们的价格也有区别，以大小为100 cm2〔10cmX10cm〕的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。

图1 单孔板图2连孔板焊接前的准备在焊接洞洞板之前你需要准备足够的细导线〔图3〕用于走线。

细导线分为单股的和多股的〔图4〕：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。

洞洞板具有焊盘严密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。

同样，焊锡丝也不能太粗，建议选择线径为0.5~0.6mm的。

图3 细导线图4 多股和单股细导线洞洞板的焊接方法对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜〞，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。

电子元件万能板的焊接技巧电子元件万能板（也称为实验板）是一种常见的用于原型开发和快速搭建电子电路的工具。

焊接技巧在使用万能板时非常重要，能够确保焊接质量和电路可靠性。

下面是一些关于电子元件万能板焊接技巧的详细介绍。

1. 选择合适的焊接工具：焊接电子元件万能板需要一些基本的工具，如焊台、焊锡丝、焊接膏、吸锡线等。

确保工具的质量和使用安全。

2. 准备焊接材料：除了焊接工具，还需要准备焊锡、焊接膏等材料。

焊锡一般选择直径为0.6mm至1mm之间的，能够更好地与电子元件和焊盘接触，达到更好的焊接效果。

焊接膏可以提高焊锡润湿性和焊接的稳定性。

3. 清洁焊接区域：在焊接之前，应保持焊接区域的干净和清洁。

使用清洁剂或酒精擦拭焊盘和元件引脚，去除任何污垢或氧化物。

4. 精确定位元件：在焊接之前，先将元件正确地放置在焊接区域上，确保引脚与焊接盘的对应位置。

5. 进行焊锡预热：在进行实际焊接之前，最好通过一次预热来提高焊接的质量。

预热可以消除焊盘和元件的温度差异，提高焊接的稳定性。

6. 控制焊接温度和时间：焊接温度和时间的控制非常重要。

如果温度过高或时间过长，可能会造成元件烧毁或损坏。

一般来说，焊接温度应在220C至270C 之间，焊接时间不超过5秒。

7. 使用适当的焊接技术：根据元件类型和焊接盘的情况，选择适当的焊接技术。

常见的焊接技术包括手工焊接、波峰焊接、热风焊接等。

在选择和应用焊接技术时，要遵循焊接手册或厂家提供的建议。

8. 注意焊接位置和顺序：对于复杂的电路，焊接位置和顺序非常重要。

焊接时要先焊接低度数元件，再焊接高度元件，以避免热架机现象发生。

9. 焊接连接点稳固：焊接完成后，要确保焊接点的稳固性。

焊接点应充分润湿并且没有松动。

10. 检查焊接质量：焊接完成后，要仔细检查焊接质量。

通过视觉检查焊接点是否光滑均匀，焊锡是否充分润湿。

可以使用多用途测试仪或万用表进行电气测试，验证电路的可靠性。

11. 小心处理焊接后的元件：焊接后的元件和焊接盘会非常热，要小心处理以避免烫伤。

万能板的使用方法及注意事项哎呀，说起万能板，这玩意儿真是个神奇的小东西。

记得第一次见到它，是在我一个朋友的工作室里。

他正拿着一块小小的电路板，上面密密麻麻地布满了各种电子元件，然后他告诉我，这玩意儿能做很多事，从控制LED灯到驱动小电机，无所不能。

首先，你得知道万能板是啥。

它其实是一种没有固定电路的电路板，你可以在上面自由地焊接各种电子元件，然后通过导线连接它们，实现你想要的功能。

这就像是给你一张白纸，让你自由发挥，画什么都可以。

好了，既然要写怎么用，那就得从头说起。

首先，你得有一套工具，包括电烙铁、焊锡、助焊剂、镊子、剪刀，还有最重要的，万能板。

然后，你得有个电路图，这就像是做菜的菜谱，告诉你需要哪些材料，怎么组合。

比如说，你想做个简单的LED灯闪烁器。

首先，你得把LED灯的长脚（正极）焊在万能板上，短脚（负极）留在外面。

然后，你得把一个电阻也焊在板上，一端连着LED的负极，另一端留在外面。

最后，你得把一个按钮开关也焊在板上，一端连着LED的负极，另一端接地。

这样，当你按下按钮，电流就能流过LED灯，灯就会亮起来。

但是，这里有几个注意事项。

首先，你得小心电烙铁，那玩意儿烫手得很。

记得用的时候要带手套，或者至少用钳子夹着。

其次，焊锡的时候要记得涂助焊剂，不然焊点会不牢固，容易掉。

还有，记得别把导线焊错地方，那会导致电路短路，可能会烧坏你的元件。

最后，当你的电路焊好了，记得先别急着通电，先用万用表检查一下，确保没有短路。

如果一切正常，你就可以接上电源，看看你的LED 灯是不是能按照你的意愿闪烁了。

所以，你看，万能板就是这么用的。

它虽然小，但是潜力无限。

就像生活一样，只要你有创意，有计划，就能创造出无限可能。

记得，安全第一，细心操作，你的万能板就能成为你实现梦想的小助手。

怎样用万能板焊电路学习万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。

相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。

比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。

洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。

根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。

因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。

当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。

另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。

铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。

焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。

他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。

???????? 图1?单孔板????????? 图2?连孔板焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。

细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。

洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。

同样，焊锡丝也不能太粗，建议选择线径为0.5~0.6mm的。

怎样用万能板焊电路学习万用电路板是一种按照标准IC间距（）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。

相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。

比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。

洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。

根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。

因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。

当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。

另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。

铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。

焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。

他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。

???????? 图1?单孔板????????? 图2?连孔板?焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。

细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。

洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。

同样，焊锡丝也不能太粗，建议选择线径为~的。

??????????????????????? 图3?细导线??????????????? 图4?多股和单股细导线?洞洞板的焊接方法对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜”，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。
