系列水泵型号表

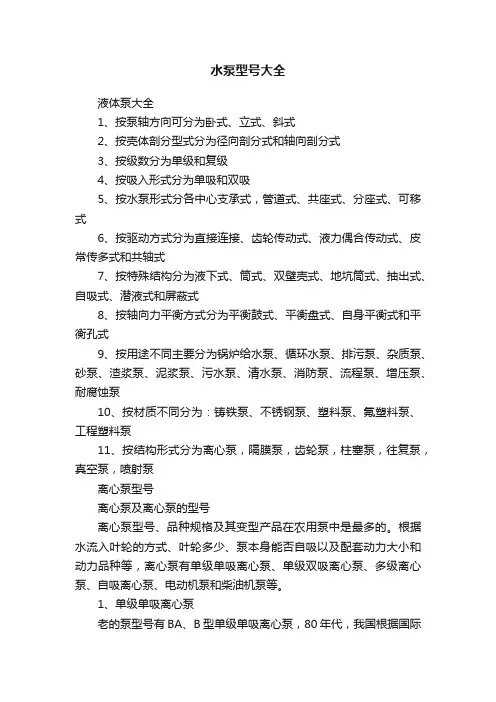

水泵型号大全液体泵大全1、按泵轴方向可分为卧式、立式、斜式2、按壳体剖分型式分为径向剖分式和轴向剖分式3、按级数分为单级和复级4、按吸入形式分为单吸和双吸5、按水泵形式分各中心支承式，管道式、共座式、分座式、可移式6、按驱动方式分为直接连接、齿轮传动式、液力偶合传动式、皮常传多式和共轴式7、按特殊结构分为液下式、筒式、双壁壳式、地坑筒式、抽出式、自吸式、潜液式和屏蔽式8、按轴向力平衡方式分为平衡鼓式、平衡盘式、自身平衡式和平衡孔式9、按用途不同主要分为锅炉给水泵、循环水泵、排污泵、杂质泵、砂泵、渣浆泵、泥浆泵、污水泵、清水泵、消防泵、流程泵、增压泵、耐腐蚀泵10、按材质不同分为：铸铁泵、不锈钢泵、塑料泵、氟塑料泵、工程塑料泵11、按结构形式分为离心泵，隔膜泵，齿轮泵，柱塞泵，往复泵，真空泵，喷射泵离心泵型号离心泵及离心泵的型号离心泵型号、品种规格及其变型产品在农用泵中是最多的。

根据水流入叶轮的方式、叶轮多少、泵本身能否自吸以及配套动力大小和动力品种等，离心泵有单级单吸离心泵、单级双吸离心泵、多级离心泵、自吸离心泵、电动机泵和柴油机泵等。

1、单级单吸离心泵老的泵型号有BA、B型单级单吸离心泵，80年代，我国根据国际标准和排灌机械实际情况，对离心泵产品进行更新换代研制工作，并生产IB型、IQ型单级离心泵系列产品，已列为国家专业标准和行业标准。

单级单吸离心泵，水由轴向单面进入叶轮，叶轮只有一个，因此称为单级单吸离心泵。

其特点是，与混流泵、轴流泵相比，扬程较高，流量较小，结构简单，使用方便。

IQ型单级单吸离心泵（又称轻小型离心泵）是针对我国国情并满足用户提出结构简单、重量轻、价格低、性能好和配套方便的要求而设计的，共有84种产品，分3个派生系列，413个规格型号。

（1）性能范围泵口径50～200毫米，流量12.5～400立方米/时，扬程8～125米，配套动力有柴油机直联、皮带传动，电动机直联，功率1.1～110千瓦，转速1450～2900转/分。

常用水泵规格、型号、参数一览表一、离心泵离心泵是最常见的水泵类型之一，其工作原理是通过叶轮的旋转产生离心力，将液体甩出并吸入新的液体。

1、 IS 型单级单吸离心泵规格：流量范围一般为 63 400m³/h，扬程范围为 5 125m。

型号示例：IS80 65 160，其中“IS”表示单级单吸离心泵，“80”表示进口直径为 80mm，“65”表示出口直径为 65mm，“160”表示叶轮名义直径为 160mm。

参数：电机功率通常在 055 90kW 之间，转速为 1450 2900r/min。

2、 ISW 型卧式离心泵规格：流量可达 1 1100m³/h，扬程最高可达 160m。

型号：ISW50 160(I)A，“I”表示流量和扬程经过一次切割，“A”表示叶轮经过二次切割。

参数：配套电机功率范围较广，从 037kW 到 160kW 不等，工作转速常见为 2900r/min。

3、 IH 型化工离心泵规格：流量从 15 400m³/h，扬程范围在 5 125m 之间。

型号：IH50 32 160，各数字代表的含义与 IS 型类似。

参数：电机功率通常在 055 90kW 之间，转速为 2900r/min。

二、潜水泵潜水泵通常用于深井提水、河流和池塘抽水等场合，其电机与泵体一体化，可浸没在水中工作。

1、 QJ 型深井潜水泵规格：流量范围为 10 500m³/h，扬程可高达几百米。

型号：QJ250 40/2，“250”表示适用最小井径为 250mm，“40”表示流量为 40m³/h，“2”表示级数为 2 级。

参数：电机功率从 3kW 到 300kW 不等，转速一般为 2850r/min 或1450r/min。

2、 WQ 型潜水排污泵规格：流量可达 10 2200m³/h，扬程一般在 10 60m 之间。

型号：WQ100 15 11，“100”表示排出口径为 100mm，“15”表示流量为 15m³/h，“11”表示电机功率为 11kW。

循环水泵的型号参数表一、型号名称1. GDL型循环水泵2. WFB型循环水泵3. ISW型循环水泵4. CHL型循环水泵5. S型单级双吸循环水泵6. SH型双吸循环水泵二、技术参数1. GDL型循环水泵- 流量范围：1~150m3/h- 扬程范围：6~132m- 叶轮直径：65~200mm- 电源：380V/50Hz- 功率：0.55~22kW2. WFB型循环水泵- 流量范围：15~100m3/h- 扬程范围：20~100m- 叶轮直径：130~200mm- 电源：380V/50Hz- 功率：2.2~18.5kW3. ISW型循环水泵- 流量范围：1.1~216m3/h - 扬程范围：8~150m- 叶轮直径：125~500mm - 电源：380V/50Hz- 功率：0.75~110kW4. CHL型循环水泵- 流量范围：1~200m3/h- 扬程范围：3~60m- 叶轮直径：40~200mm- 电源：380V/50Hz- 功率：0.37~55kW5. S型单级双吸循环水泵- 流量范围：22.4~700m3/h - 扬程范围：6~105m- 叶轮直径：200~980mm - 电源：380V/50Hz- 功率：5.5~400kW6. SH型双吸循环水泵- 流量范围：68~3000m3/h- 扬程范围：7~200m- 叶轮直径：286~1700mm- 电源：380V/50Hz- 功率：22~1800kW三、特点和应用1. GDL型循环水泵- 适用于给水系统，工业和市政供水- 运行稳定，噪音低，维护简单- 叶轮采用优质不锈钢，耐酸碱腐蚀2. WFB型循环水泵- 适用于设备循环水系统，制冷空调和饮料工业- 循环液体温度：-20°C~120°C- 叶轮采用优质黄铜材质，密封性强3. ISW型循环水泵- 适用于工业循环水系统，市政供水和大型建筑- 高效能，流量大，扬程高- 叶轮采用铸铜材质，坚固耐用4. CHL型循环水泵- 适用于工业和家庭循环水系统- 轴封采用机械密封或填料密封- 叶轮采用不锈钢材质，防腐性能好5. S型单级双吸循环水泵- 适用于大型水处理系统，市政供水和工业水循环- 双叶轮设计，流量大，扬程高- 叶轮采用耐腐蚀铸铁材质，寿命长6. SH型双吸循环水泵- 适用于水处理和市政供水- 双吸设计，流量大，抗堵塞性能好- 叶轮采用合金耐腐蚀材质，防腐性能强以上为循环水泵的型号参数和特点，根据不同的应用场景和要求，选择适合的循环水泵能够提高生产效率，并且降低能耗和维修成本。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

多级泵一般来说是指拥有两个及两个以上叶轮的离心泵，该泵在扬程上相比较于单级泵就更高。

而此次为了帮助大家能够更好的理解多级泵的型号参数，故而上海沈泉管道泵厂家便整理出了以下内容。

由于多级泵在型号种类上之丰富，所以小编就以其中的两款多级离心泵来为大家作为讲解。

CDL轻型立式多级管道离心泵：该多级泵为立式多级离心泵，采用了优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。

并且由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。

整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

CDL轻型不锈钢多级离心泵性能参数选型表：
卧式多级离心泵(75TSWA)：该泵具有效率高，运行噪音低，抗汽蚀性能好，结构合理，使用寿命长等显著优点。

主要输送清水或物理化学性质类似于水的其他液体。

适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于宾馆、饭店娱乐场所的制冷、空调给水等。

TSWA型卧式多级离心泵(75TSWA)性能参数表：
好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够对大家有所帮助。

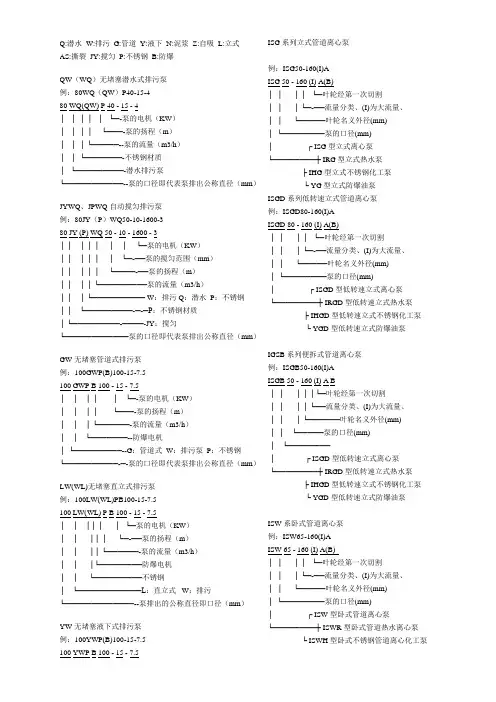

Q:潜水 W:排污 G:管道 Y:液下 N:泥浆 Z:自吸 L:立式AS:撕裂 JY:搅匀 P:不锈钢 B:防爆QW（WQ）无堵塞潜水式排污泵例：80WQ（QW）P40-15-480 WQ(QW) P 40 - 15 - 4│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└─────--泵的流量（m3/h）││└───────-不锈钢材质│└─────────-潜水排污泵└───────────--泵的口径即代表泵排出公称直径（mm）JYWQ、JPWQ自动搅匀排污泵例：80JY（P）WQ50-10-1600-380 JY (P) WQ 50 - 10 - 1600 - 3│││││││└─泵的电机（KW）││││││└─-──泵的搅匀范围（mm）│││││└────-──泵的扬程（m）││││└─────────泵的流量（m3/h）│││└────────── W：排污 Q：潜水 P：不锈钢││└─────────-─-─P：不锈钢材质│└─────────-────-JY：搅匀└────────────泵的口径即代表泵排出公称直径（mm）GW无堵塞管道式排污泵例：100GWP(B)100-15-7.5100 GWP B 100 - 15 - 7.5│││││└─-泵的电机（KW）││││└───-泵的扬程（m）│││└──────-泵的流量（m3/h）││└───────--防爆电机│└─────────--G：管道式 W：排污泵 P：不锈钢└──────────-─-泵的口径即代表泵排出公称直径（mm）LW(WL)无堵塞直立式排污泵例：100LW(WL)PB100-15-7.5100 LW(WL) P B 100 - 15 - 7.5││││││└─泵的电机（KW）│││││└─-──泵的扬程（m）││││└──────-泵的流量（m3/h）│││└────────防爆电机││└─────────不锈钢│└────────────L：直立式 W：排污└─────────────--泵排出的公称直径即口径（mm）YW无堵塞液下式排污泵例：100YWP(B)100-15-7.5100 YWP B 100 - 15 - 7.5 ISG系列立式管道离心泵例：ISG50-160(I)AISG 50 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISG型立式离心泵└────────┼ IRG型立式热水泵├ IHG型立式不锈钢化工泵└ YG型立式防爆油泵ISGD系列低转速立式管道离心泵例：ISGD80-160(I)AISGD 80 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵IGSB系列便拆式管道离心泵例：ISGB50-160(I)AISGB 50 - 160 (I) A B│││││└─叶轮经第一次切割││││└──流量分类、(I)为大流量、│││└──────叶轮名义外径(mm)││└─────泵的口径(mm)│└────────│┌ ISGD型低转速立式离心泵└────────┼ IRGD型低转速立式热水泵├ IHGD型低转速立式不锈钢化工泵└ YGD型低转速立式防爆油泵ISW系卧式管道离心泵例：ISW65-160(I)AISW 65 - 160 (I) A(B)││││└─叶轮经第一次切割│││└─-──流量分类、(I)为大流量、││└─────叶轮名义外径(mm)│└────────泵的口径(mm)│┌ ISW型卧式管道离心泵└────────┼ ISWR型卧式管道热水离心泵└ ISWH型卧式不锈钢管道离心化工泵│││││└──泵的电机（KW）││││└────泵的扬程（m）│││└───────泵的流量（m3/h）││└───────-─防爆电机│└──────────-G：管道式 W：排污泵 P：不锈钢└──────────-──泵的口径即代表泵排出公称直径（mm）ZW无堵塞自吸式排污泵例：100ZW15-30PB100 ZW 15 - 30 P B││ │││└────泵的电机（KW）││ ││└─────不锈钢材质││ │└──────泵的扬程（m）││└───────-─泵的流量（m3/h）│└──────────(无堵塞自吸排污泵)Z:自吸式 W:排污└────────────泵的口径即代表泵排出公称直径（mm）AS切割式潜水排污泵例：AS10-2WCBAS 10 - 2 W CB││ │ │└──────抗堵塞撕裂机构│││└───────电压为220V││└───-─────电机的级数│└──────────-功率P2*100└────────────单叶片叶轮NL型立式污水泥浆泵例：NL76A-9N L ( C F W )76 A - 9│││││ ││ └──泵的扬程(m)││││││└────机械密封│││││ └─────-出口径(mm)││││└───────卧式│││└────────不锈钢││└─────────加长型│└──────────--立式└───────────--泥浆泵WQK/QG系列带切割装置排污泵例：WQK20-20QGW Q K (X、D) 20 - 20 QG│││││││└─带切割装置││││││└─-─泵的扬程(m)│││││└────--泵的流量（m3/h）││││└───────单通道叶轮│││└───────-─旋涡式叶轮││└────────-─开式叶轮│└─────────---潜水式└──────────---污水SG系列管道泵例：50SG15-3050 SG 15 - 30│││└─叶轮经第一次切割││└─-──流量分类、(I)为大流量、│└────┬SG型管道离心泵│└SGR型热水管道离心泵└-──────泵的口径SPG系列管道屏蔽泵例：SPG80-200(I)ASPG (R) 80 - 200 (I) A (B) (C)│││││││└─-叶轮经第三次切割││││││└─-──叶轮经第二次切割│││││└─────叶轮经第一次切割││││└───────流量分类│││└─────────叶轮名义外径(mm)││└──────────-─泵进、出口公称直径(mm)│└────────────┬流体类别(普通不注、热水为R) │└腐蚀性流体为T，防爆为B└───────────────-屏蔽式管道离心泵消防泵型号意义XBD系列消防泵例：XBD10.4/5-50LGXB D 5.0 / 5 - 50 DL││││││┌DL立式多级消防泵转速1450r/min│││││││LG立式多级便拆消防泵转速2900r/min │││││└┼ISG立式单级单吸消防泵││││││TSWA卧式多级消防泵││││││ISW卧式单级单吸消防泵│││││└GDL立式多级管道消防泵││││└─-─泵的口径(mm)│││└───-─流量(L/s)││└───────消防泵压力(扬程(50m))│└──────-──电动└──────────消防泵磁力传动离心泵型号意义CQ系列磁力传动离心泵例：32CQ-1532 CQ - 15││└─扬程│└─-──磁力传力离心泵└─────进口直径(mm)CQF系列磁力传动离心泵例：32CQF-15多级离心泵系列型号意义32 CQ F - 15 │ ││ └─扬程(m)│ │└─-──过流部件材质为塑料 │ └────-磁力传力离心泵 └──────进口直径(mm)CQB 系列磁力传动离心泵 例：CQB50-32-160 CQ B 50 - 32 - 160│ │ │ │ └─叶轮名义直径 │ │ │ └─-──泵出口直径 │ │ └─────-泵进口直径│ └───────过流部件材质为不锈钢 └-────────磁力传动离心泵CQB-F 系列磁力传动离心泵 例：CQB50-32-160F CQB 50 - 32 - 160 F│ │ │ │ └─氟塑料(F46)衬里 │ │ │ └──-叶轮名义直径 │ │ └─────-泵出口直径 │ └────────泵进口直径 └──────────磁力传动离心泵ZCQ 系列自吸式磁力传动离心泵例：ZCQ50-40-145Z CQ 50 - 40 - 145│ │ │ │ └─叶轮直径(mm) │ │ │ └────出口直径(mm) │ │ └───────进口直径(mm) │ └─────────-磁力传动离心泵 └───────────自吸式DL 、DLR 系列立式多级离心泵 例：100DDLR100-20×4 100 D DL R 100 - 20 × 4 │ │ ││ │ │ └─-泵的级数│ │ ││ │ └────单级叶轮扬程（m ） │ │ ││ └───────流量（m3/h ） │ │ │└────────-热水 │ │ └─────────-立式多级 │ └───────────多出口└────────────-泵的口径即代表泵排出公称直径(mm) TSWA 系列卧式多级离心泵 例：50TSWA×5 50 T S W A × 5│││││ └──────泵的级数 ││││└────────-新一代产品│││└─────-────输送低温类似清水介质 ││└──────-────单吸叶轮 │└───────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)LG 、LGB 系列便拆式高层建筑给水多级离心泵 例：100LG-B(R)72-20×6 100 LG-B (R) 72 - 20 × 6 │ │ │ │ │ └─泵的级数 │ │ │ │ └───-新一代产品│ │ │ └─────--输送低温类似清水介质 │ │ └──────-─-单吸叶轮 │ └──────────-透平式└────────────-泵的口径即代表泵排出公称直径(mm)GDL 系列便拆式管道多级离心泵 例：50GDL18-15×5 50 GDL 18 - 15 × 5 │ │ │ │ └─泵的级数│ │ │ └───-设计点单级扬程15(mm) │ │ └─────--设计点流量18（m3/h ） │ └──────-─GDL 便拆式管道多级离心泵└─────────-泵的口径即代表泵排出公称直径(mm)GC 型水泵系卧式单吸多级分段离心泵 例：21/2GC-6×5 21/2 GC - 6 × 5│ │ │ └-叶轮数量或级数│ │ └───缩小为1/10泵的比转数,即比转数为60 │ └─────锅炉给水泵└──────-─吸入口直径(mm)被25除得值并化整CDLF系列轻型不锈钢立式多级离心泵例:CDLF4-160CDL F 4 - 160│││└-160-级数*10││└───4-额定流量(m3/h)│└─-───F-(普通型略)过流部件为不锈钢304或316 └────-──-CDL-冲压轻型立式多级离心泵D型卧式多级离心泵例:80D12×580 D 12 × 5│││└-叶轮数量││└─-──单吸扬程(m)│└─────单吸多级分段式离心泵└───────-吸入口直径型号意义一、型号意义二、产品简介ISG型管道离心泵根据IS型离心泵与管道泵之性能参数，参照ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。

常用水泵型号代号及含义★常用水泵型号代号DL------多级立式清水泵 BX-------消防固定专用水泵ISG------单级立式管道泵IS -------单级卧式清水泵 DA1-------多级卧式清水泵 QJ-------潜水泵★泵型号意义：如:40LG12－15 40－进出口直径（mm）LG－高层建筑给水泵（高速）12－流量（m3/h）15-单级扬程（M）如：200QJ20-108/8 200-表示机座号200 QJ--潜水电泵20-流量20m3/h 108---扬程108M 8---级数8级★水泵的基本构成：电机、联轴器、泵头（体）及机座（卧式）。

水泵的主要参数有：流量，用Q表示，单位是M3/H ，L/S。

扬程，用H表示，单位是M。

对清水泵，必需汽蚀余量（M）参数非常重要，特别是用于吸上式供水设备时。

对潜水泵，额定电流参数（A）非常重要，特别是用于变频供水设备时。

★电机的主要参数：电机功率（KW），转速（r/min），额定电压（V），额定电流（A）★水泵型号代表水泵的构造特点工作性能和被输送介质的性质等。

由于水泵的品种繁多，规格不一，所以型号也较紊乱，这里只列出一些常见的水泵型号。

BA型泵单级单吸悬臂式离心泵，流量为4.5~360米³/时，扬程为8~98米，介质温度在80℃以下。

以8BA-18A为例：8-代表吸入管接头为8英寸；BA-代表单级单吸悬臂式离心泵；18-代表缩小1/10后化为整数的比转数；A-代表缩小了外径的叶轮。

SH型泵单级双吸泵壳水平中开的卧式离心泵，流量为102~12500米³/时，扬程为9～140米，介质温度小于80℃。

如48SH-22：48-代表吸入管接头为48英寸，即入口直径为1.2米；SH-代表单级双吸泵壳水平中开的卧式离心泵；22-代表缩小了1/10后化为整数的比转数，即ns≈220.DA型泵单吸多级分段式离心泵，流量为25～350米³/时，扬程为25～550米。

水泵规格型号表表中列出了各种常见水泵的规格型号，包括用途、流量、扬程、功率等参数。

该规格型号表可以帮助用户选择适合的水泵产品。

型号用途流量扬程功率WP1 注水100m³/h 5m 1.5kWWP2 抽水200m³/h 8m 3kWWP3 冷却300m³/h 12m 5.5kWWP4 循环400m³/h 15m 7.5kWWP5 排水500m³/h 20m 11kWWP1•用途：注水•流量：100m³/h•扬程：5m•功率：1.5kWWP1型号水泵适用于注水场景，具有100m³/h的流量和5m的扬程。

其功率为1.5kW。

WP2•用途：抽水•流量：200m³/h•扬程：8m•功率：3kWWP2型号水泵适用于抽水场景，具有200m³/h的流量和8m的扬程。

其功率为3kW。

WP3•用途：冷却•流量：300m³/h•扬程：12m•功率：5.5kWWP3型号水泵适用于冷却场景，具有300m³/h的流量和12m的扬程。

其功率为5.5kW。

WP4•用途：循环•流量：400m³/h•扬程：15m•功率：7.5kWWP4型号水泵适用于循环场景，具有400m³/h的流量和15m的扬程。

其功率为7.5kW。

WP5•用途：排水•流量：500m³/h•扬程：20m•功率：11kWWP5型号水泵适用于排水场景，具有500m³/h的流量和20m的扬程。

其功率为11kW。

以上是几种常见水泵的规格型号以及其主要参数。

根据实际需求，用户可以选择相应的型号来满足不同场景下的水泵需求。
