水泵参数选型表

1设计参数拟提供ITT 水泵参数设计参数拟提供ITT 水泵参数设计参数拟提供ITT 水泵参数2水泵代号冷却水泵CWP1、2、3、4GISO-200X150-315冷却水泵CWP5、6GISO-125X100-315冷冻水泵CHWP1、2、3、4GISO-150X125-4003水泵功能冷却水泵冷却水泵(空调)冷却水泵冷却水泵(冷库)冷冻水泵冷冻水泵4使用部位一层制冷机房一层制冷机房一层制冷机房一层制冷机房一层制冷机房一层制冷机房5数量（台）4422446水泵形式卧式泵卧式泵卧式泵7流量（L/S ）1111113476.176.18扬程（m ）40304040409轴功率（KW ）36164010电机功率（KW ）4518.54511电机转速1450145014501450145012进口直径（mm ）DN200DN125DN15013出口直径（mm ）DN150DN100DN12514适用介质温度-20~+141℃-20~+141-20~+14115水泵效率（%）758077758016电机与水泵连接轴联直联轴联17机组重量（KG ）70843871519外形尺寸（mm ）1700*600*81406*440*1543*55020浮动基础尺寸2160*800*11750*650*1900*75021弹簧减镇震器型ZGT-1-12ZGT-1-8ZGT-1-1222弹簧减镇震器个66623产地进口南京进口南京进口南京计算工具下载免责声明1、水业导航上的所有计算工具和资料均2、访问水业导航的用户必须明白，水业3、水业导航不保证本站提供的下载资源4、未经水业导航的明确许可，任何人不相关资香格里拉（呼和浩特）机电工程空调水泵参数对照表参数代号空调。

字体大小：大- 中- 小tangchunhu发表于10-10-01 09:32 阅读(322) 评论(0)分类：一、泵选型原则1、使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。

2、必须满足介质特性的要求。

对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料，如AFB不锈钢耐腐蚀泵，CQF工程塑料磁力驱动泵。

闸阀,截止阀,球阀,蝶阀,止回阀,安全阀,减压阀,疏水阀,电动蝶阀,气动蝶阀,电动球阀,气动球阀,电动截止阀,电动闸阀,电动调节阀,气动调节阀,水利控制阀,水泵,管道离心泵,消防泵,磁力泵,不锈钢化工泵,化工泵,衬氟离心泵,潜水排污泵,管道排污泵,液下泵,液下排污泵,螺杆泵,自吸无堵塞排污泵,氟塑料离心泵,气动隔膜泵,电动隔膜泵,多级管道泵,多级离心泵,耐腐蚀泵,单级单吸化工离心泵,隔膜气压罐,控制柜,自动搅匀潜水排污泵,变频无负压供水设备.变频全自动消防稳压供水设备对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。

3、机械方面可靠性高、噪声低、振动小。

4、经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。

5、离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。

因此除以下情况外，应尽可能选用离心泵：有计量要求时，选用计量泵扬程要求很高，流量很小且无合适小流量高扬程离心泵可选用时，可选用往复泵，如汽蚀要求不高时也可选用旋涡泵.扬程很低,流量很大时,可选用轴流泵和混流泵。

介质粘度较大（大于650~1000mm2/s）时，可考虑选用转子泵或往复泵（齿轮泵、螺杆泵）介质含气量75%，流量较小且粘度小于37.4mm2/s时，可选用旋涡泵。

对启动频繁或灌泵不便的场合，应选用具有自吸性能的泵，如自吸式离心泵、自吸式旋涡泵、气动（电动）隔膜泵。

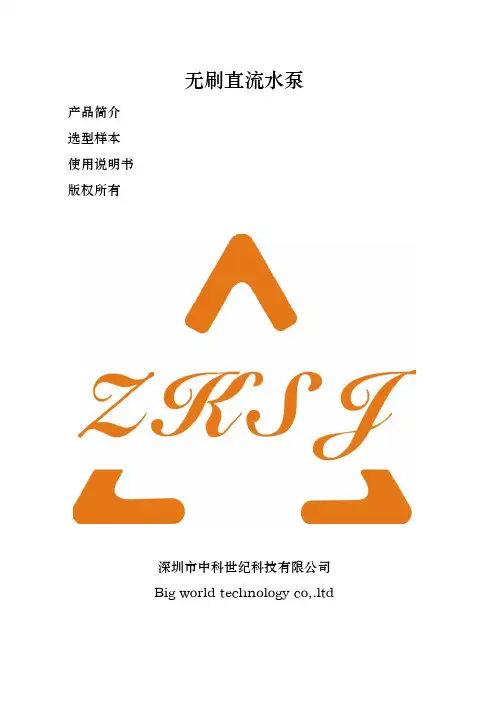

无刷直流水泵产品简介选型样本使用说明书版权所有深圳市中科世纪科技有限公司Big world technology co,.ltd水泵原理无刷直流磁力驱动泵的磁铁与叶轮注塑成一体组成电机的转子，转子中间有轴套，通过高性能陶瓷轴固定在壳体中，电机的定子与电路板部分采用环氧树脂胶灌封于泵体中，定子与转子之间有一层薄壁隔离，无需配以传统的机械轴封，因而是完全密封。

电机的扭力是通过矽钢片（定子）上的线圈通电后产生磁场带动永磁磁铁（转子）工作运转。

对磁体进行n (n为偶数) 级充磁使磁体部分相互组成完整藕合的磁力系统。

当定子线圈产生的磁极与磁铁的磁极处于异极相对，即两个磁极间的位移角Φ＝0，此时磁系统的磁能最低；当磁极转动到同极相对，即两个磁极间的位移角Φ＝2π/n，此时磁系统的磁能最大。

去掉外力后，由于磁系统的磁极相互排斥，磁力将使磁体恢复到磁能最低的状态。

于是磁体产生运动，带动磁转子旋转。

无刷直流水泵通过电子换向，无需使用碳刷，磁体转子和定子矽钢片都有多级磁场，当磁体转子相对定子旋转一个角度后会自动改变磁极方向，使转子始终保持同级排斥，从而使无刷直流磁力隔离泵有较高的转速和效率。

磁力隔离泵的定子与转子完全隔离，完全避免了传统的电机式无刷直流水泵存在的液体泄漏问题。

而且可以完全潜水使用并且完全防水，液体介质可以进入水泵的转子起到润滑和带走热量的作用，从而有效的提高了泵的使用寿命及性能。

无刷直流水泵（新型磁力隔离泵）的优点磁力泵是一种通过磁力传动来实现无接触力矩传递从而以静密封取代动密封，使泵达到完全无泄漏。

由于泵轴、内磁转子被泵体、隔离套完全封闭，从而彻底解决了“跑、冒、滴、漏”问题，消除了易燃、易爆、有毒、有害介质通过泵密封泄漏的安全隐患，有力地保证了职工的身心健康和安全生产。

与电机式直流无刷水泵相比，磁力泵具有以下优点：1．泵轴由动密封变成封闭式静密封，彻底避免了介质泄漏。

可以水陆两用，并且完全防水。

嘉威无负压微机变频无负压供水设备一体化成套生活供水，由控制系统、泵组、稳流调节罐、管路附件及压力罐等组成。

嘉威供水经过多年的努力，经过不断地研发和改进，大胆创新和改进，设备运行使设备更稳定更可靠，100%全封闭管网使其更卫生健康，设备外观进行亚光处理，档次更高，智能“傻瓜”式控制更简便。

它主要由无负压调节罐、水泵、气压罐、智能控制系统等组成，无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延伸。

JBW：嘉威无负压变频供水设备
注：此《选型表》供您选型时参考，本表提供的是一般常用规格的参数。

如参考户数在1000~10000户之间，流量在110~3000m³/h之间的大规模JBW管网叠压给水设备的性能参数，我公司另行传真答复。

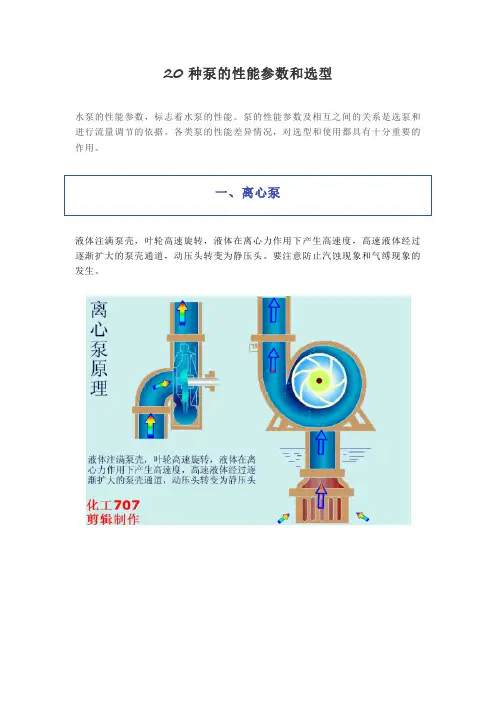

20种泵的性能参数和选型水泵的性能参数，标志着水泵的性能。

泵的性能参数及相互之间的关系是选泵和进行流量调节的依据。

各类泵的性能差异情况，对选型和使用都具有十分重要的作用。

一、离心泵液体注满泵壳，叶轮高速旋转，液体在离心力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，动压头转变为静压头。

要注意防止汽蚀现象和气缚现象的发生。

性能特点：离心泵的流最范围很大，流量和压力都平稳，没有波动。

离心泵的转数较高，可以与电动机和汽轮机直接相连，传动机构简单紧凑。

操作方便可靠，调节和维修容易，并易于实现自动化和远距离操作。

离心泵与同一指标的往复泵相比，结构简单紧凑，体积小，重量轻，零部件少，制造方便，造价低，而且占地面积小，因此它的设备和修理费用都较低廉。

离心泵有以下主要缺点：在一般情况下，离心泵起动前需先灌泵或用真空泵将泵内空气抽出。

自吸离心泵启动前虽不必灌泵，但目前使用上还有局限性。

液体粘度对泵的性能影响较大。

当液体粘度增加时，泵的流量，扬程，吸程和效率都会显著地降低。

离心泵在小流量高扬程的情况下应用，受到一定的限制。

因为小流量离心泵的泵体流道很窄，制造困难，同时效率很低。

二、多级离心泵相当于多个离心泵串联，一级一级增压，可获得较高压头。

性能特点：多级离心泵与单级泵相比，其区别在于多级泵有两个以上的叶轮，能分段地多级次地吸水和压水，从而将水扬到很高的位置，扬程可根据需要而增减水泵叶轮的级数。

多级泵主要用于矿山排水、城市及工厂供水，农业灌溉用的很少，仅适用于高扬程、小流量的高山区提水来解决人畜饮水的困难。

多级高心泵有立式和卧式两种型式多级离心泵的泵轴上装有串联的两个亦上的叶轮，它相对于一般的单级离心泵，可亦实现更高的扬程；相对于活塞泵、隔膜泵等往复式泵，可亦泵送较大的流量。

多级离心泵效率较高，能够满足高扬程、高流量工况的需要，在石化、化工、电力、建筑、消防等行业得到了广泛的应用。

由于其本身的特殊性，与单级离心泵相比，多级离心泵在设计、使用和维护维修等方面，有着不同、更高的技术要求。
