常见立式多级泵型号规格用途参数及选型分析

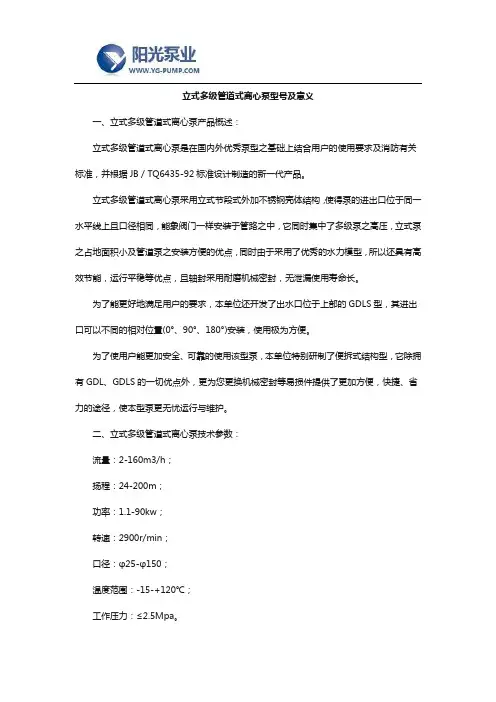

立式多级管道式离心泵型号及意义一、立式多级管道式离心泵产品概述：立式多级管道式离心泵是在国内外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB／TQ6435-92标准设计制造的新一代产品。

立式多级管道式离心泵采用立式节段式外加不锈钢壳体结构，使得泵的进出口位于同一水平线上且口径相同，能象阀门一样安装于管路之中，它同时集中了多级泵之高压，立式泵之占地面积小及管道泵之安装方便的优点，同时由于采用了优秀的水力模型，所以还具有高效节能，运行平稳等优点，且轴封采用耐磨机械密封，无泄漏使用寿命长。

为了能更好地满足用户的要求，本单位还开发了出水口位于上部的GDLS型，其进出口可以不同的相对位置(0°、90°、180°)安装，使用极为方便。

为了使用户能更加安全、可靠的使用该型泵，本单位特别研制了便拆式结构型，它除拥有GDL、GDLS的一切优点外，更为您更换机械密封等易损件提供了更加方便，快捷、省力的途径，使本型泵更无忧运行与维护。

二、立式多级管道式离心泵技术参数：流量：2-160m3/h；扬程：24-200m；功率：1.1-90kw；转速：2900r/min；口径：φ25-φ150；温度范围：-15-+120℃；工作压力：≤2.5Mpa。

三、立式多级管道式离心泵使用条件：1、立式离心泵输送清水或物理化学性质类似于清水的液体；2、输送液体中应无固体颗粒，无纤维，无强腐蚀性，无爆炸危险；3、最高液体温度不超过120℃；4、最高工作压力不超过2.5MPa;5、电源为了3相380V、50HZ。

电压波动在±5%以内;6、周围环境温度应低于40℃,相对湿度低于95%。

四、立式多级管道式离心泵产品特点：1、立式多级管道式离心泵水力模型先进：效率高，性能范围广。

2、立式多级管道式离心泵安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

今天上海沈泉管道离心泵厂家为大家讲解的内容是立式多级离心泵的型号大全以及型号所代表的意义。

下面就请大家跟着小编一起来看看吧。

多级离心泵是将具有同样功能的两个以上的离心泵集合在一起，流体通道结构上，表现在第一集的介质泄压口与第二级的进口相通，第二级的介质泄压口与第三级的进口相通，如此串联的机构形成了多级离心泵。

而我们所要为大家讲述的是沈泉牌的QDL多级立式管道离心泵、GDL型立式多级管道离心泵、CDL轻型立式多级管道离心泵它们的规格型号等内容。

希望能够以此加深大家对于立式多级离心泵的了解，这样大家在日后的泵选型中，能够避免很多麻烦，从而选择出一款适合自己的泵。

本文中小编只是挑出这三款泵来给大家做简单的讲解。

详细的产品信息可到站内的管道离心泵一栏进行查看。

QDL多级立式管道离心泵：上海品牌厂家沈泉泵阀生产制造的QDL型多级管道离心泵是采用丹麦先进技术制造而成，其还可称为CDL多级管道离心泵，其Z大优点是水力模型设计先进，高效率，高节能。

水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。

轴封采用耐磨机械密封，无泄漏。

电机采用Y2铅外壳，进口轴承，绝缘等GFG。

泵运转平稳，低噪音，整机质量可靠，外形美观、体积小、重量轻、运输安装方便，是理想的绿色，环保，节能的水泵。

QDL多级立式管道离心泵型号意义：GDL型立式多级管道离心泵：GDL型立式多级管道离心泵是我司在G外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据家BTQ6435-92标准设计制造的新一代产品。

水泵吸入、水泵排出口位于同一直线上。

【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。

DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。

流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。

同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。

常用管道增压泵的型号规格及选型法则定义管道增压泵通俗的讲就是对输送各种介质的管道进行增压的泵。

输送介质分为气体和液体，本文所讲的管道增压泵只能输送液体。

以下对管道增压泵的各种数据分析以广州市浩雄泵业的产品为标准。

分类按原理分：离心式、旋涡式、射流式按结构分：立式单级、立式多级、卧式单级、卧式多级、自吸式按材质分：HT200铸铁、SUS304不锈钢、SUS316不锈钢、H62黄铜按用途分：生活、消防、空调、制冷、化工。

典型产品GD立式单级管道式增压泵gd立式单级管道式增压泵过流部件全部采用ht200铸铁制造，制造技术成熟、故障率低、性能范围广、成本低廉、振动小，是办公楼、小型小区高位水池上水、消防增压、冷却塔循环水增压、空调机组等场合用得最普遍的增压设备。

...GDL立式多级管道式增压泵GDL系列立式多级管道泵采用立式多节段式外加不锈钢壳体结构设计。

既具备多级泵压力大又具备管道泵安装方便的优点。

叶轮、导水中段均采用国标304不锈钢冲压焊接，具有高扬程、压力大、清洁卫生，是各种场合输送冷热水理想的增压设备。

GDF耐腐蚀管道式离心泵GDF不锈钢管道式离心泵是以GD管道式离心泵为基础模型，过流部件全部采用SUS304/316不锈钢材质制造而成的耐腐蚀管道泵。

耐磨、耐腐蚀、寿命长、安装维护方便，广泛用于轻纺、石油、化工、电镀、冶金、化纤、环保工程、海上工业及海水养殖等行业输送有腐蚀性的介质。

...WF卧式单级不锈钢化工离心泵WF卧式单级不锈钢化工离心泵采用SUS304/316不锈钢铸造成型，有直连式和托架式两种。

效率高，型号众多，性能范围广，耐腐蚀能力强，价格低廉。

是化工厂、废水处理厂、环保治理等领域理想的增压设备。

...WFZ卧式不锈钢自吸式化工泵WFZ不锈钢耐腐蚀化工泵采用自吸式结构设计，过流部件采用SUS304/316不锈钢铸造成型，效率高、耐腐蚀能力强、自吸功能无需每次灌液、使用方便，是环保领域、石油化工厂、电镀、污水处理厂等场合输送有腐蚀性的液体理想工具。

常用管道增压泵的型号规格及选型法则定义管道增压泵通俗的讲就是对输送各种介质的管道进行增压的泵。

输送介质分为气体和液体，本文所讲的管道增压泵只能输送液体。

以下对管道增压泵的各种数据分析以广州市浩雄泵业的产品为标准。

分类按原理分：离心式、旋涡式、射流式按结构分：立式单级、立式多级、卧式单级、卧式多级、自吸式按材质分：HT200铸铁、SUS304不锈钢、SUS316不锈钢、H62黄铜按用途分：生活、消防、空调、制冷、化工。

典型产品GD立式单级管道式增压泵gd立式单级管道式增压泵过流部件全部采用ht200铸铁制造，制造技术成熟、故障率低、性能范围广、成本低廉、振动小，是办公楼、小型小区高位水池上水、消防增压、冷却塔循环水增压、空调机组等场合用得最普遍的增压设备。

...GDL立式多级管道式增压泵GDL系列立式多级管道泵采用立式多节段式外加不锈钢壳体结构设计。

既具备多级泵压力大又具备管道泵安装方便的优点。

叶轮、导水中段均采用国标304不锈钢冲压焊接，具有高扬程、压力大、清洁卫生，是各种场合输送冷热水理想的增压设备。

GDF耐腐蚀管道式离心泵GDF不锈钢管道式离心泵是以GD管道式离心泵为基础模型，过流部件全部采用SUS304/316不锈钢材质制造而成的耐腐蚀管道泵。

耐磨、耐腐蚀、寿命长、安装维护方便，广泛用于轻纺、石油、化工、电镀、冶金、化纤、环保工程、海上工业及海水养殖等行业输送有腐蚀性的介质。

...WF卧式单级不锈钢化工离心泵WF卧式单级不锈钢化工离心泵采用SUS304/316不锈钢铸造成型，有直连式和托架式两种。

效率高，型号众多，性能范围广，耐腐蚀能力强，价格低廉。

是化工厂、废水处理厂、环保治理等领域理想的增压设备。

...WFZ卧式不锈钢自吸式化工泵WFZ不锈钢耐腐蚀化工泵采用自吸式结构设计，过流部件采用SUS304/316不锈钢铸造成型，效率高、耐腐蚀能力强、自吸功能无需每次灌液、使用方便，是环保领域、石油化工厂、电镀、污水处理厂等场合输送有腐蚀性的液体理想工具。

【CDLF型立式不锈钢多级泵】产品：【CDLF型立式不锈钢多级泵】产品简介：CDLF立式不锈钢轻型多级泵是采用国际先进技术制造而成，其最大优点是采用先进水力模型设计，高效率，高节能。

水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。

轴封采用耐磨机械密封，无泄漏。

电机采用铝外壳，进口轴承，绝缘等级F级。

泵运转平稳，低噪音，整机质量可靠外形美观、体积小、重量轻、运输安装方便，是理想的绿色环保、节能的水泵。

【CDLF型立式不锈钢多级泵】型号意义：【CDLF型立式不锈钢多级泵】性能范围：流量：1-22m3/h；扬程：6-232m；功率：0.37-15kw；转速：2900r/min；口径：φ25-φ50；温度范围：-15℃-+120℃；【CDLF型立式不锈钢多级泵】产品特点：1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。

3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。

6、采用标准电机，用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

【CDLF型立式不锈钢多级泵】输送介质：1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

3、泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。

【CDLF型立式不锈钢多级泵】产品用途：供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。

工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。

工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。

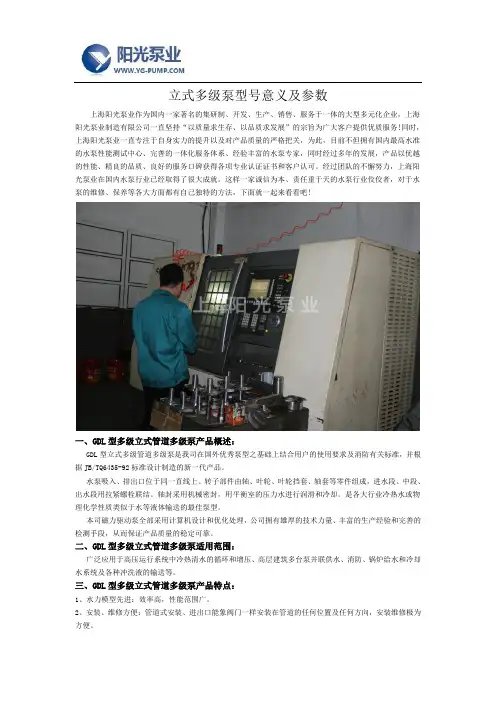

立式多级泵型号意义及参数上海阳光泵业作为国内一家著名的集研制、开发、生产、销售、服务于一体的大型多元化企业，上海阳光泵业制造有限公司一直坚持“以质量求生存、以品质求发展”的宗旨为广大客户提供优质服务!同时，上海阳光泵业一直专注于自身实力的提升以及对产品质量的严格把关，为此，目前不但拥有国内最高水准的水泵性能测试中心、完善的一体化服务体系、经验丰富的水泵专家，同时经过多年的发展，产品以优越的性能、精良的品质、良好的服务口碑获得各项专业认证证书和客户认可。

经过团队的不懈努力，上海阳光泵业在国内水泵行业已经取得了很大成就。

这样一家诚信为本、责任重于天的水泵行业佼佼者，对于水泵的维修、保养等各大方面都有自己独特的方法，下面就一起来看看吧!一、GDL型多级立式管道多级泵产品概述：GDL型立式多级管道多级泵是我司在国外优秀泵型之基础上结合用户的使用要求及消防有关标准，并根据JB/TQ6435-92标准设计制造的新一代产品。

水泵吸入、排出口位于同一直线上。

转子部件由轴、叶轮、叶轮挡套、轴套等零件组成，进水段、中段、出水段用拉紧螺栓联结。

轴封采用机械密封，用平衡室的压力水进行润滑和冷却。

是各大行业冷热水或物理化学性质类似于水等液体输送的最佳泵型。

本司磁力驱动泵全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、GDL型多级立式管道多级泵适用范围：广泛应用于高压运行系统中冷热清水的循环和增压、高层建筑多台泵并联供水、消防、锅炉给水和冷却水系统及各种冲洗液的输送等。

三、GDL型多级立式管道多级泵产品特点：1、水力模型先进：效率高，性能范围广。

2、安装、维修方便：管道式安装、进出口能象阀门一样安装在管道的任何位置及任何方向，安装维修极为方便。

3、外形美观：采用优质不锈钢外套，外形美观。

4、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

DLR立式多级离心泵型号及用途DLR立式多级离心泵是一种高效、可靠的水泵设备，广泛应用于工业、农田灌溉、市政给排水等领域。

DLR立式多级离心泵具有流量大、扬程高、结构紧凑、运行平稳等特点，以下是一些常见的DLR立式多级离心泵型号及其用途的详细介绍。

1.DLR型立式多级离心泵DLR型立式多级离心泵是一种常用的DLR立式多级离心泵型号。

该型号的泵具有结构紧凑、体积小、扬程高等特点，适用于供水、农田灌溉、矿山排水等场合。

2.DLR型立式多级离心水泵DLR型立式多级离心水泵是一种专用于供水系统的DLR立式多级离心泵型号。

该型号的水泵具有节能、低噪音、耐腐蚀等特点，适用于供水设备、冷却循环系统、工业循环系统等场合。

3.DLR型立式多级离心给水泵DLR型立式多级离心给水泵是一种专用于给水系统的DLR立式多级离心泵型号。

该型号的泵具有流量大、扬程高、运行稳定等特点，适用于各种需要输送清水的场合，如供水、水处理、城市供水等。

4.DLR型立式多级离心增压泵DLR型立式多级离心增压泵是一种专用于增压系统的DLR立式多级离心泵型号。

该型号的泵具有增压效果好、运行平稳、使用寿命长等特点，适用于水力工程、火力发电、石油化工等领域。

5.DLR型立式多级离心给排水泵DLR型立式多级离心给排水泵是一种专用于给排水系统的DLR立式多级离心泵型号。

该型号的泵具有排水效率高、运行平稳、维护方便等特点，适用于城市给排水、工业排水等场合。

6.DLR型立式多级离心给水增压泵DLR型立式多级离心给水增压泵是一种专用于给水增压系统的DLR立式多级离心泵型号。

该型号的泵具有节能、高效、可靠等特点，适用于建筑、厂房、高层住宅等场合的给水增压。

以上仅是DLR立式多级离心泵的一些常见型号及其用途的介绍，具体使用时需要根据实际需求选择合适的型号和规格。

DLR立式多级离心泵以其高效、可靠的性能在各个领域得到广泛应用，为工业生产和水资源利用提供了重要支持。

立式多级离心泵型号及参数1.型号一：CDLF系列立式多级离心泵CDLF系列立式多级离心泵是一种新型节能型泵，其主要特点是采用高效能电机与全不锈钢可调式离心泵，安装拆卸方便，使用寿命长。

适用于输送非腐蚀性液体，水温范围为-15℃至+120℃。

以下是CDLF系列立式多级离心泵的参数：-流量范围：0.4m³/h至180m³/h-扬程范围：6m至305m- 最高工作压力：30bar-最高工作温度：+90℃-泵体材质：不锈钢-电机功率范围：0.37kW至110kW该型号立式多级离心泵广泛应用于工业领域，如供水、给水、排水、喷灌和消防系统等。

2.型号二：DLAV系列立式多级离心泵DLAV系列立式多级离心泵是一种用于输送清水或物理化学性质类似于水的液体的高压离心泵。

其结构紧凑、体积小、重量轻、外形美观、运行稳定、噪音低。

以下是DLAV系列立式多级离心泵的参数：-流量范围：3.6m³/h至400m³/h-扬程范围：18m至210m- 最高工作压力：21bar-最高工作温度：+70℃-泵体材质：铸铁、不锈钢-电机功率范围：0.37kW至45kW该型号立式多级离心泵广泛应用于城市供水、消防系统、生产过程中的工艺水供应、给水加压系统、暖通空调循环系统等。

3.型号三：CDL系列立式多级离心泵CDL系列立式多级离心泵是一种采用管道结构的新型立式多级离心泵，具有结构紧凑、体积小、外形美观、噪音低等特点。

以下是CDL系列立式多级离心泵的参数：-流量范围：0.4m³/h至240m³/h-扬程范围：24m至305m- 最高工作压力：42bar-最高工作温度：+120℃-泵体材质：不锈钢-电机功率范围：0.37kW至110kW该型号立式多级离心泵广泛应用于市政供水、高层建筑水供应、工业循环系统、清洗设备、工艺工程等。

总之，立式多级离心泵是一种常用于输送各种液体的流体机械设备。

【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。

DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。

流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。

同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：序号名称材料或型号序号名称材料或型号1电机Y系列（V5）4极12出水段HT2002联轴器HT20013平衡套HT2003弹性块橡胶14平衡鼓HT2004轴承压盖HT20015末级导叶HT2005轴承并帽4516中段HT2006轴承盒HT20017导叶HT2007轴承180系列18叶轮HT2008挡水套4519出水段HT2009石棉压盖HT20020下轴套4510石棉石棉21下轴承铜合金11填料函体HT20022轴45、2Cr13【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。

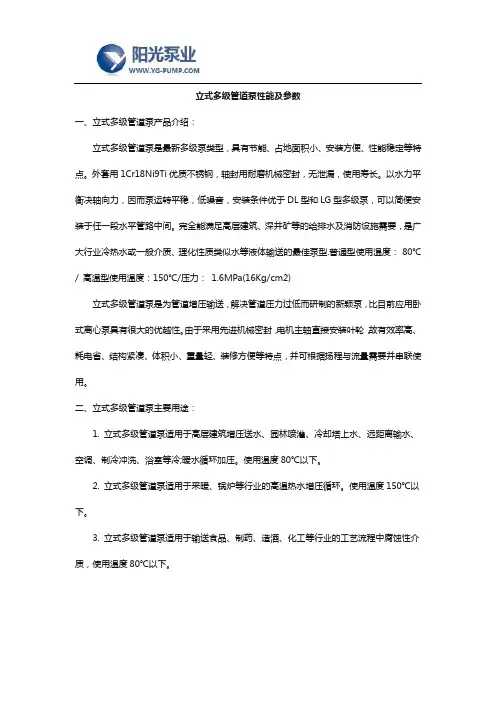

立式多级管道泵性能及参数一、立式多级管道泵产品介绍：立式多级管道泵是最新多级泵类型，具有节能、占地面积小、安装方便、性能稳定等特点。

外套用1Cr18Ni9Ti优质不锈钢，轴封用耐磨机械密封，无泄漏，使用寿长。

以水力平衡决轴向力，因而泵运转平稳，低噪音，安装条件优于DL型和LG型多级泵，可以简便安装于任一段水平管路中间。

完全能满足高层建筑、深井矿等的给排水及消防设施需要，是广大行业冷热水或一般介质、理化性质类似水等液体输送的最佳泵型.普通型使用温度：80℃/ 高温型使用温度：150℃/压力：1.6MPa(16Kg/cm2)立式多级管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。

由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。

二、立式多级管道泵主要用途：1. 立式多级管道泵适用于高层建筑增压送水、园林喷灌、冷却塔上水、远距离输水、空调、制冷冲洗、浴室等冷;暖水循环加压。

使用温度80℃以下。

2. 立式多级管道泵适用于采暖、锅炉等行业的高温热水增压循环。

使用温度150℃以下。

3. 立式多级管道泵适用于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使用温度80℃以下。

4. 立式多级管道泵适用于输送无腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、II B级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。

使用温度80℃以下。

5. 立式多级管道泵适用于输送化工、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为T1、T2、T3、T4组存在爆炸性混合物的其它工业场所。

使用温度150℃以下。

三、立式多级管道泵工作原理当电机带动轴上的叶轮高速旋转时，充满在叶轮内的液体在离心力的作用下，从叶轮中心沿着叶片间的流道甩向叶轮的四周，由于液体受到叶片的作用，使压力和速度同时增加，经过导壳的流道而被引向次一级的叶轮，这样，逐次地流过所有的叶轮和导壳，进一步使液体的压力能量增加。

【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。

DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。

流量范围为5～360m3/h,扬程范围为22～300m,配套功率范围为1.5～220KW,口径范围为φ40～φ200m。

同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国内优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行范围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：序号名称材料或型号序号名称材料或型号1电机Y系列（V5）4极12出水段HT2002联轴器HT20013平衡套HT2003弹性块橡胶14平衡鼓HT2004轴承压盖HT20015末级导叶HT2005轴承并帽4516中段HT2006轴承盒HT20017导叶HT2007轴承180系列18叶轮HT2008挡水套4519出水段HT2009石棉压盖HT20020下轴套4510石棉石棉21下轴承铜合金11填料函体HT20022轴45、2Cr13【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。

立式多级凝结水泵
立式多级凝结泵概述：
立式多级凝结水泵是我公司引进日本日立制作所设计、制造技术发展起来的系列产品，适用大型火力发电厂的凝结水泵，包括有100、125（145）、200、300、600、1000MW汽轮发电机组用的各种规格。

也可用作抽送物理、化学性质类似于清水的其它液体的高吸程用泵，液体的温度不超过80℃。

立式多级凝结泵参数范围：
流量Q 170~2400m3/s
扬程H 69~346m
立式多级凝结泵型号说明：
B640（Ⅰ、Ⅱ、Ⅲ）-5
B－初段双吸螺旋形（第二段为单吸）导叶式离心冷凝泵
640－泵导叶名义直径mm；
I－泵轴向密封采用机械密封；
Ⅱ－泵本体承受轴向推力；
Ⅲ－泵本体承受轴向推力、泵轴向密封采用机械密封；
5－泵的级数
立式多级凝结泵结构型式：
凝结水泵为立式外简形，有三种结构形式；
（1）A型-初段双吸导叶式多级离心冷凝泵
（2）B型-初段双吸螺旋形导叶式多级离心冷凝泵
（3）C型-初段双吸螺旋形斜流式多级冷凝泵
泵机组安装形式为直联安装，轴向力由电动机承受，也可由泵本体承受。

泵轴向密封为填料密封，也可以采用机械密封。

立式多级凝结泵旋转方向：
从电动机往泵看，泵逆时针方向旋转
长沙三昌水泵厂立式多级凝结泵主要零件材质：
外简体：Q235－A/不锈钢
叶轮：不锈钢。

密封环：ZG2Cr13。

轴：45钢
壳体：QT450-10
立式多级凝结泵成套范围：
成套供应泵，立式电动机。

29
30
31。

立式多级离心泵用途及型号一、立式多级离心泵产品概述：立式多级离心泵是采用国家推荐使用的高效节能产品IS型泵的水力模型，为立式多级多节段式结构。

螺杆把进水段、中段、出水段夹紧联成一体。

水泵每一级装一个叶轮、一个导水叶。

轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。

轴封采用软填料或机械密封。

产品执行JB/T2727-93 《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。

立式多级离心泵采用计算机设计和优化处理，拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而产品质量的稳定可靠。

二、立式多级离心泵适用范围：广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。

三、立式多级离心泵产品特点：1、水力模型先进：效率高，性能范围广。

2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行更加可靠。

3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。

4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。

5、立式结构，占地面积小。

四、立式多级离心泵技术参数：流量：4.2-504m3/h；扬程：24-240m；功率：1.5-450kw；转速：1480r/min；口径：φ40-φ250；温度范围：0-+90℃；工作压力：≤2.4Mpa。

五、立式多级离心泵型号意义：六、立式多级离心泵适用范围：广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。

一、导言立式多级离心泵是一种流体输送设备，广泛应用于供水、排水、供暖、空调、给水和工业循环水等领域。

该类泵的性能参数直接关系到设备的运行效率和输送效果，因此选择合适的型号和参数对于设备的使用非常重要。

本文将对一些常见的轻型立式多级离心泵型号及参数进行介绍和分析，以供参考。

二、型号一：DL型立式多级离心泵1. 泵型参数DL型立式多级离心泵是一种单吸口、多级泵，主要由泵体、叶轮、轴和密封件等部件组成。

其主要参数包括：流量范围：3.75~840m³/h扬程范围：14~810m转速范围：2950、1450、980、740、585、490rpm温度范围：-20℃~150℃压力范围：2.5~10MPa2. 应用领域DL型立式多级离心泵适用于工矿企业、城市供水、高层建筑供水、冷暖水循环等场合。

由于其较宽的流量和扬程范围，能够满足不同用户的需求。

三、型号二：DG型立式多级离心泵1. 泵型参数DG型立式多级离心泵是一种双吸口、多级泵，其主要参数包括：流量范围：36~720m³/h扬程范围：33~504m转速范围：1450、2980、5950rpm温度范围：-20℃~150℃压力范围：3.9~11MPa2. 应用领域DG型立式多级离心泵适用于供暖、制冷系统、冷冻机组、冷水机组等场合。

其双吸口设计能够降低进口压力，适合于一些需要大流量输送的场合。

四、型号三：DF型立式多级离心泵1. 泵型参数DF型立式多级离心泵是一种多级泵，其主要参数包括：流量范围：3.75~840m³/h扬程范围：14~810m转速范围：2950、1450、980、740、585、490rpm温度范围：-20℃~150℃压力范围：2.5~10MPa2. 应用领域DF型立式多级离心泵适用于工矿企业、城市供水、水处理、消防等场合。

其结构紧凑，外形美观，安装维修方便，适用于一些对设备外观要求较高的场合。

五、总结立式多级离心泵作为一种重要的流体输送设备，在各个行业都有着广泛的应用。

多级水泵型号大全引言：水泵是一种常见的机械设备，用于将水从一处输送到另一处。

不同的应用需要不同类型的水泵。

多级水泵是一种特殊类型的水泵，可以具有更高的扬程能力和更高的工作效率。

本文将介绍多级水泵的不同型号，以满足各种需求。

一、离心多级水泵离心多级水泵是一种常见的多级水泵类型。

它由多个叶轮组成，每个叶轮都有一个单独的泵腔。

水在每个泵腔中被压缩，从而实现更高的扬程能力。

离心多级水泵通常用于高层建筑、工业用途和供水系统。

1.1 D型多级离心泵D型多级离心泵是一种常见的多级水泵型号。

它采用悬臂式叶轮设计，具有高效率和稳定性。

D型多级离心泵广泛应用于供水系统、工业循环系统和冷却系统等领域。

1.2 CDL型立式多级离心泵CDL型立式多级离心泵是一种紧凑型设计，适用于较小空间的应用。

它采用独立泵腔结构，具有高效节能和低噪音特点。

CDL型立式多级离心泵广泛应用于建筑给水系统、变电站和制药工业等领域。

二、柱塞多级水泵柱塞多级水泵是一种通过柱塞和活塞动力实现水的输送的水泵类型。

它常用于高扬程的工业应用，如石油钻井、高压清洗等领域。

2.1 柱塞隔膜多级水泵柱塞隔膜多级水泵利用柱塞和隔膜的协作工作原理，可以实现高压力和高扬程的输送。

它广泛应用于石油行业、化工行业和冶金行业等领域。

2.2 NOD型柱塞多级水泵NOD型柱塞多级水泵是一种高效且稳定的水泵型号。

它采用双隔膜设计，可以实现更高的工作效率和更稳定的工作状态。

NOD型柱塞多级水泵通常用于高压水射流清洗、化工输送和海洋冷却等领域。

三、混流多级水泵混流多级水泵是一种结合了离心泵和轴流泵的特点的水泵类型。

它适用于需要中等至高扬程的应用，并且具有较小的泵腔尺寸，适用于空间有限的场所。

3.1 S型混流多级水泵S型混流多级水泵是一种紧凑型设计，可以实现中等到高扬程的输送。

它广泛应用于农田灌溉、供水系统和污水处理系统等领域。

3.2 QS型潜水混流多级水泵QS型潜水混流多级水泵是一种专门设计用于潜水应用的水泵型号。

【DL系列立式多级离心泵】产品:【DL系列立式多级离心泵】产品简介：DL、DLR型立式多级离心泵是公司根据高层建筑给水市场的实际需要和国家消防局GB 6245《消防泵性能要求和试验方法》标准而研制开发的多级泵新型产品。

DL立式多级离心泵供输送不含坚硬颗粒及物理化学性质类似于水的介质之用。

流量围为5～360m3/h,扬程围为22～300m,配套功率围为1.5～220KW,口径围为φ40～φ200m。

同一台泵的出口可设1～5个出口，低转速n=1450r/min。

【DL系列立式多级离心泵】型号意义：【DL系列立式多级离心泵】使用条件：1、使用的介质应类似水，运动粘度<150mm2/s,且无坚硬颗粒，无腐蚀性质；2、DL立式多级离心泵使用的环境海拔高度<1000米，超过时应在订货进提出，以便本厂为您提供更为可靠的产品；3、介质使用温度-15℃～120℃;4、最大系统工作压力≤2.5MPa;5、周围环境温度应低于40℃,相对湿度低于95%。

【DL系列立式多级离心泵】产品特点：DL系列立式多级离心泵采用国优秀高效节能的水力模型，具有效率高，性能曲线平缓，运行围广，符合消防局的有关规定，满足不同用户的使用需要；DL立式多级离心泵采用立式分段式结构，具有运转平稳、噪音低、使用寿命长、占地面积少、安装维护方便等优点。

【DL系列立式多级离心泵】主要用途：DL系列立式多级离心泵主要用于高层建筑生活给水、消防恒压供水、自动喷淋水、自动水幕供水等，也可应用于厂矿给排水、远距离送水，各种设备配套使用以及各种生产工艺用水等。

DL型立式多级离心泵介质使用温度不超过80℃，DLR型立式多级离心泵介质使用温度不超过120℃。

【DL系列立式多级离心泵】结构图：【DL系列立式多级离心泵】结构说明：DL型立式多级离心泵由电机和泵两部分组成，电机为Y型三相异步电机，泵和电机采用联轴器连接，整体为刚性连接，使用时无需校正。

泵由定子部分和转子部分组成。

立式多级泵参数及用途讲解一、CDLF型立式多级泵产品概述：CDLF型立式多级泵（以下简称多级泵）是吸取了国内外先进技术而设计制造的非自吸立式多级离心泵，采用标准立式电机和快装式机械密封，更换非常方便。

泵的过流部分均采用（304\316）材料制成，可适用于轻度腐蚀性介质。

该产品可替代国外CR、CRN等同类产品。

产品投放市场后，以其高效节能、质量可靠、使用范围广等特点。

二、CDLF型立式多级泵产品特征：1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。

3、泵的过流部分采用板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、多级泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。

6、采用标准电机，用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

三、CDLF型立式多级泵输送介质：1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

3、泵主要材料为，可应用于抽送轻度腐蚀性介质。

四、CDLF型立式多级泵技术参数：流量：4.2-504m3/h；扬程：24-240m；功率：1.5-450kw；转速：2900r/min；口径：φ40-φ250；常温型：-15℃-+70℃；热水型：-15℃-+120℃；工作压力：≤2.4Mpa。

五、CDLF型立式多级泵适用范围供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。

工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。

工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸性和碱性介质输送。

水处理：超滤系统、反渗透系统、蒸馏系统、分离器和游泳池的水处理系统。

灌溉：农田灌溉、喷灌、滴灌。

产品概述立式多级泵采用多个导水段、叶轮组合而成，具有扬程、压力大的典型优点。

非常适用于高楼层自来水增压、远距离输水和需要压力较大的实验设备增压等场合使用。

当然，需要立式多级泵的场合远不止以上所提的几个场合，为了满足各种场合使用，商家也推出了形形色色的立式多级泵，尽管型号多样化，但水泵外观样式大致相同（进出水口位于同一直线和下进水上出水的形式）及工作原理相同。

绝大多数都是离心泵的工作原理。

以下介绍的也全部是离心式多级泵，可以满足小区，大型建筑群（如学校、部队、大型工厂等）,别墅群等场合生活供水；大厦，写字楼等商业建筑群空调制冷系统增压和消防增压；自来水厂远距离增压；各种建筑施工现场抽吸不含杂质的清水。

选型分析以下所提的产品型号全部以的产品为例。

我从常见的几个用途出发以举例的形式分析，供选型有需要的朋友参考：生活供水：理论上说，生活供水增压可以选择以下几个类型（、、、）的任意一种，但是从卫生和工作效率来说，不可随意选。

CRF属于最新推出的系列产品，不管是外观还是工作效率，CRF在各方面都是做得最好的。

如果您需要高效又清洁的增压水泵，CRF当然是您的首选！对于一般规模的的生活供水，DL系列泵可不考虑。

DL属于低转速高扬程（30-250m ）大流量（12-500m 3/h ）泵，尽管采用HT200铸铁制造，但是其价格往往比CRF全不锈钢多级泵价格还高。

VP系列产品属于小流量（4-30m Eh ）高扬程离心泵，其除叶轮采用H62黄铜制造外，其他全部采用铸铁，因此，VP型多级泵的在同等参数下，其价格最低，如无特别要求，采用VP 立式多级泵做生活泵也是非常不错的。

GDL属于制造工艺比较陈旧的产品，属于中等流量（2-72m 3/h ）高扬程（24-160m ）管道式离心泵，尽管其进水段采用HT200铸铁，但其在相同参数的情况下，价格和全不锈钢的CRF相当，如无特殊要求，生活供水也可不考虑GDL系列产品。

但GDL 的继续存在不是没道理，消防方面他是首选对象。

一、32CDLF4-50立式不锈钢多级泵产品简介：不锈钢多级离心泵整体材质为不锈钢304，也可以订做为不锈钢316，可配防爆电机。

CDLF不锈钢泵是采用丹麦先进技术制造而成，其最大优点是水力模型设计先进，高效率，高节能。

CDLF不锈钢离心泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。

轴封采用耐磨机械密封，无泄漏。

电机采用Y2铅外壳，进口轴承，绝缘等级F级。

泵运转平稳，低噪音，整机质量可靠，外形美观、体积小、重量轻、运输方便，是理想的绿色、环保、节能的水泵。

二、32CDLF4-50立式不锈钢多级泵产品特点：1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。

3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。

6、采用标准电机，用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

三、32CDLF4-50不锈钢多级离心泵应用CDLF不锈钢泵是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，CDL不F立式不锈钢多级泵适用于轻度腐蚀性液体供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。

工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。

工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。

水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。

灌溉：农田灌溉、喷灌、滴灌。

四、不锈钢多级离心泵CDLF型运行条件稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。

液体温度：常温型-15℃至+70℃热水型+70℃至+120℃环境温度：最高+40℃海拔：最高1000m五、不锈钢多级离心泵CDLF型使用条件1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。
