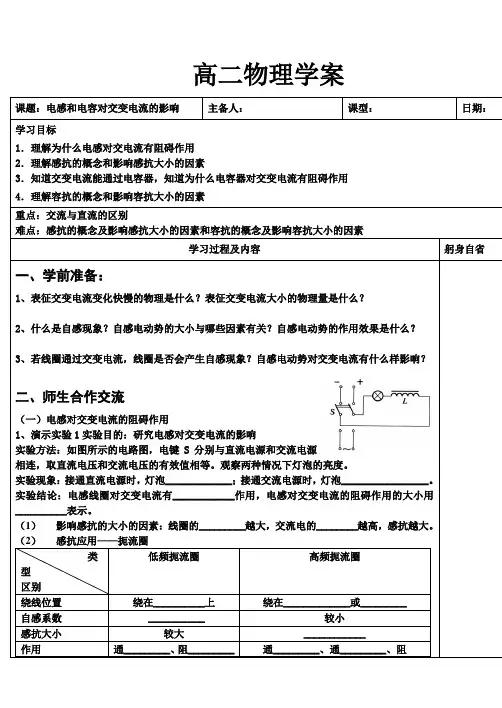

【学习目标】1。
通过实验了解电感器对交变电流的阻碍作用，能够运用所学知识分析含有电感的简单交变电路。
2. 通过实验了解电容器对交变电流的阻碍作用，能够分析简单交变电路中电容器的作用。
3. 简单了解电感器和电容器在电工和电子技术中的应用。
重点难点:1。
交变电流“通过”电容器的原理。
2。
影响容抗、感抗大小的因素。
【自主学习】一、电感器对交变电流的阻碍作用实验现象：（1)如图所示,把线圈L与灯泡串联起来，先把它们接到直流电源上，再把它们接到交流电源上。
取直流电源的电压与交流电压的有效值相等，接通直流电源时,灯泡亮些；接通交流电源时，灯泡暗些。
(2)在图乙中,保持交流电源不变,而改用自感系数大的线圈，或保持电感线圈不变，而改用频率更高的交流电源,灯泡比原来更暗。
1. 感抗（1)物理意义：表示电感线圈对_________电流__________作用的大小。
(2）影响感抗大小的因素：线圈的___________越大，交流的________越高,感抗越大。
2。
感抗的应用类型区别低频扼流圈高频扼流圈自感系数较大较小感抗大小较大较小作用通直流、阻交流通直流、通低频、阻高频二、交变电流能够通过电容器实验现象:如图所示，把电容器C与灯泡串联起来，先把它们接到直流电源上，再把它们接到交流电源上.取直流电源的电压与交流电压的有效值相等.接通直流电源时，灯泡不亮；接通交流电源时,灯泡亮。
以上现象说明_______电流能够通过电容器,____________不能通过电容器。
三、电容器对交变电流的阻碍作用实验现象：(1)如图所示，把电容器C与灯泡串联起来，先把它们接到交流电源上，再把电容器取下来，使灯泡直接接到交流电源上，灯泡要比有电容器时更亮.（2）在甲图中,若保持交流电源不变，而改用电容大的电容器，或保持电容器的电容不变，而改用频率更高的交流电源，灯泡比原来更亮。
1。
容抗：(1）物理意义：表示电容器对_________电流________作用的大小.（2) 影响容抗大小的因素：电容器的_______越大，交流的_________越高，容抗越小。

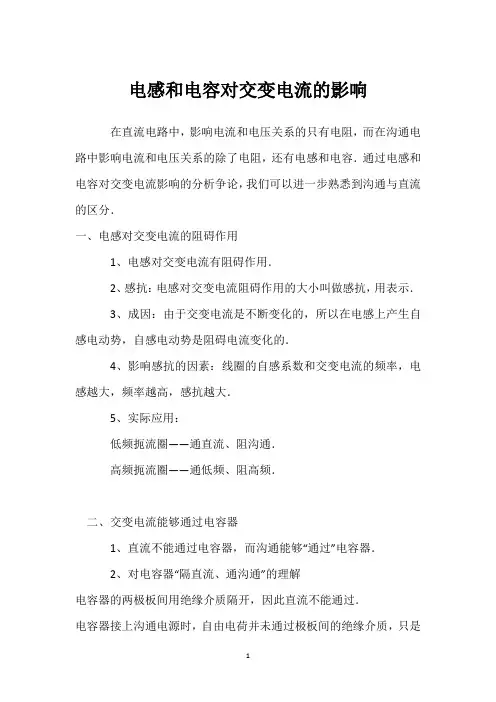

电感和电容对交变电流的影响

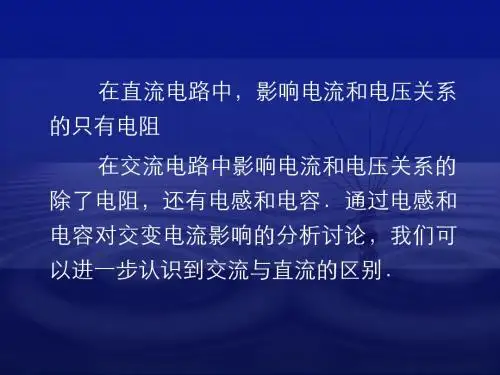

在直流电路中，影响电流和电压关系的只有电阻，而在沟通电路中影响电流和电压关系的除了电阻，还有电感和电容．通过电感和电容对交变电流影响的分析争论，我们可以进一步熟悉到沟通与直流的区分．
一、电感对交变电流的阻碍作用
1、电感对交变电流有阻碍作用．
2、感抗：电感对交变电流阻碍作用的大小叫做感抗，用表示．
3、成因：由于交变电流是不断变化的，所以在电感上产生自感电动势，自感电动势是阻碍电流变化的．
4、影响感抗的因素：线圈的自感系数和交变电流的频率，电感越大，频率越高，感抗越大．
5、实际应用：
低频扼流圈——通直流、阻沟通．
高频扼流圈——通低频、阻高频．
二、交变电流能够通过电容器
1、直流不能通过电容器，而沟通能够“通过”电容器．
2、对电容器“隔直流、通沟通”的理解
电容器的两极板间用绝缘介质隔开，因此直流不能通过．
电容器接上沟通电源时，自由电荷并未通过极板间的绝缘介质，只是
在交变电压的作用下，电容器交替地进行充、放电，电路中有了电流，表现为沟通“通过”了电容器．
三、电容器对交变电流的阻碍作用
1、电容器对沟通有阻碍作用．
2、容抗：电容对交变电流阻碍作用的大小叫做容抗，用表示．
3、影响容抗的因素：电容器的电容和交变电流的频率，电容越大，频率越高，容抗越小．
4、实际应用
隔直电容器——通沟通、隔直流．
旁路电容器——通高频、阻低频.。

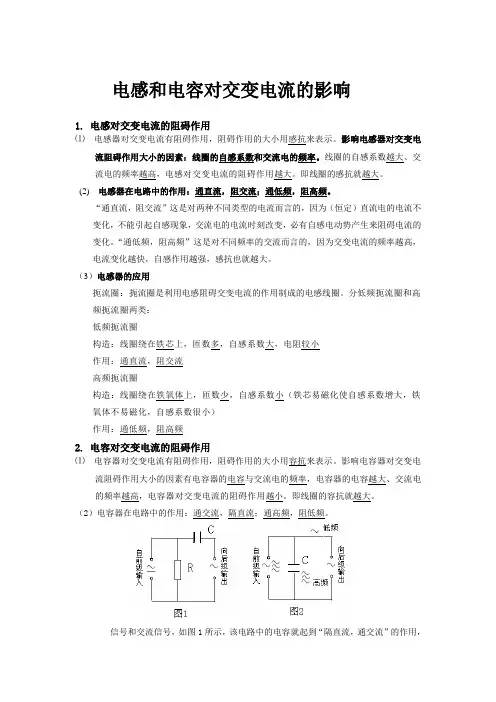

电感和电容对交变电流的影响1.电感对交变电流的阻碍作用⑴电感器对交变电流有阻碍作用，阻碍作用的大小用感抗来表示。
影响电感器对交变电流阻碍作用大小的因素：线圈的自感系数和交流电的频率。
线圈的自感系数越大、交流电的频率越高，电感对交变电流的阻碍作用越大。
即线圈的感抗就越大。
(2) 电感器在电路中的作用：通直流，阻交流；通低频，阻高频。
“通直流，阻交流”这是对两种不同类型的电流而言的，因为（恒定）直流电的电流不变化，不能引起自感现象，交流电的电流时刻改变，必有自感电动势产生来阻碍电流的变化。
“通低频，阻高频”这是对不同频率的交流而言的，因为交变电流的频率越高，电流变化越快，自感作用越强，感抗也就越大。
（3）电感器的应用扼流圈：扼流圈是利用电感阻碍交变电流的作用制成的电感线圈。
分低频扼流圈和高频扼流圈两类：低频扼流圈构造：线圈绕在铁芯上，匝数多，自感系数大，电阻较小作用：通直流，阻交流高频扼流圈构造：线圈绕在铁氧体上，匝数少，自感系数小（铁芯易磁化使自感系数增大，铁氧体不易磁化，自感系数很小）作用：通低频，阻高频2.电容对交变电流的阻碍作用⑴电容器对交变电流有阻碍作用，阻碍作用的大小用容抗来表示。
影响电容器对交变电流阻碍作用大小的因素有电容器的电容与交流电的频率，电容器的电容越大、交流电的频率越高，电容器对交变电流的阻碍作用越小。
即线圈的容抗就越大。
（2）电容器在电路中的作用：通交流，隔直流；通高频，阻低频。
信号和交流信号，如图1所示，该电路中的电容就起到“隔直流，通交流”的作用，其电容器叫耦合（或隔直）电容器。
在电子技术中，从某一装置输出的电流常常既有高频成分，又有低频成分，若在下一级电路的输入端并联一个电容器，就可只把低频成分的交流信号输送到下一级装置，如图2所示，具有这种“通高频，阻低频”用途的电容器叫高频旁路电容器。
3.交变电流“通过”电容器的原因分析原因：直流电不能通过电容器是因为电容器两极板被绝缘介质隔开，自由电荷不能通过绝缘介质。

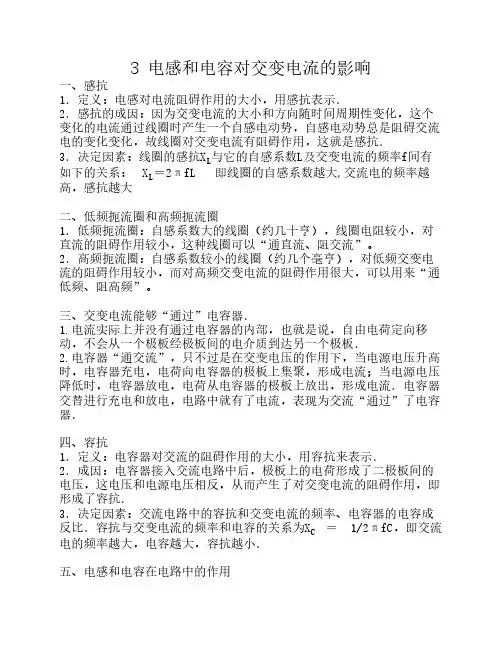

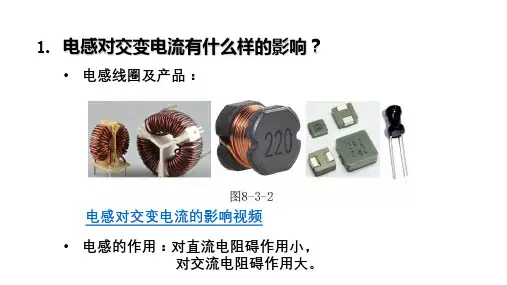

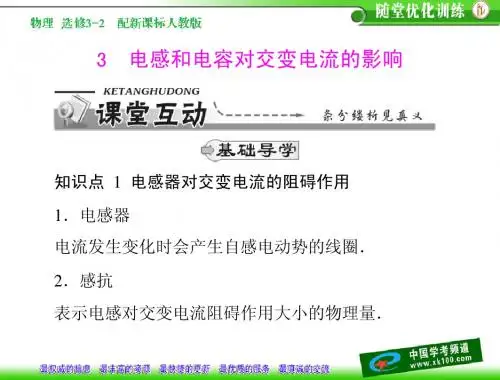

3 电感和电容对交变电流的影响一、感抗1．定义：电感对电流阻碍作用的大小，用感抗表示．2．感抗的成因：因为交变电流的大小和方向随时间周期性变化，这个变化的电流通过线圈时产生一个自感电动势，自感电动势总是阻碍交流电的变化变化，故线圈对交变电流有阻碍作用，这就是感抗．3．决定因素：线圈的感抗X L与它的自感系数L及交变电流的频率f间有如下的关系： X L＝2πfL 即线圈的自感系数越大,交流电的频率越高，感抗越大二、低频扼流圈和高频扼流圈1．低频扼流圈：自感系数大的线圈（约几十亨），线圈电阻较小，对直流的阻碍作用较小，这种线圈可以“通直流、阻交流”。
2．高频扼流圈：自感系数较小的线圈（约几个毫亨），对低频交变电流的阻碍作用较小，而对高频交变电流的阻碍作用很大，可以用来“通低频、阻高频”。
三、交变电流能够“通过”电容器．1.电流实际上并没有通过电容器的内部，也就是说，自由电荷定向移动，不会从一个极板经极板间的电介质到达另一个极板．2.电容器“通交流”，只不过是在交变电压的作用下，当电源电压升高时，电容器充电，电荷向电容器的极板上集聚，形成电流；当电源电压降低时，电容器放电，电荷从电容器的极板上放出，形成电流．电容器交替进行充电和放电，电路中就有了电流，表现为交流“通过”了电容器．四、容抗1．定义：电容器对交流的阻碍作用的大小，用容抗来表示．2．成因：电容器接入交流电路中后，极板上的电荷形成了二极板间的电压，这电压和电源电压相反，从而产生了对交变电流的阻碍作用，即形成了容抗．3．决定因素：交流电路中的容抗和交变电流的频率、电容器的电容成反比．容抗与交变电流的频率和电容的关系为X C ＝ 1/2πfC，即交流电的频率越大，电容越大，容抗越小．五、电感和电容在电路中的作用1．电感的作用是： “通直流、阻交流”、“通低频、阻高频”．2．电容的作用是： “通交流、隔直流”、 “通高频、阻低频”．练习题1.一个灯泡通过一个粗导线的线圈与一交流电源相连接，如图所示．一块铁插进线圈之后，该灯将A．变亮 B．变暗 C．对灯没影响D．无法判断2.如图所示，接在交流电源上的电灯泡正常发光，以下说法正确的是A．把电介质插入电容器，灯泡变亮B．增大电容器两极板间的距离，灯泡变亮C．减小电容器两极板间的正对面积，灯泡变暗D．使交变电流频率减小，灯泡变暗 3.如图所示，把电阻R，电感线圈L，电容C并联，接到一个交流电源上，三个电流表示数相同，若保持电源电压大小不变，而将电源频率增大，则三个电流表示数I1、I2、I3的关系是A、I1=I2=I3B、I1>I2>I3C、I2>I1>I3D、I3>I1>I2 4. 对交流电通过电容器的理解正确的是A．交变电流能够使电容器极板间的绝缘介质变成导体B．交变电流定向移动的电荷通过电容器两板间的绝缘介质C．交变电流能够使电容器交替进行充电、放电，电路中就有了电流，表现为交变电流通过了电容器D．交变电流通过了电容器，实际上自由电荷并没有通过电容器极板间的绝缘介质(击穿除外)5.关于电感对交变电流的影响，下列说法中正确的是A.电感不能通直流电流，只能通交变电流B.电感对各种不同频率的交变电流的阻碍作用相同C.同一只电感线圈对频率低的交变电流的阻碍较小D.同一只电感线圈对频率高的交变电流的阻碍较小.6.交变电流通过一段长直导线时，电流为I，如果把这根长直导线绕成线圈，再接入原电路，通过线圈的电流为I′，则A．I′>I B．I′<I C．I′＝I D．无法比较7.两个相同的灯泡L1和L2，分别与两个相同的电容器C1和C2连接，如图所示.图中甲电路两端加恒定电压U1，乙电路两端加最大值1.2U1的正弦交变电压U2，则此两灯的发光情况是A.L1灯比L2灯亮B.L1灯发光，L2灯不发光C.L1灯不发光，L2灯发光D.两灯亮度相同8.如图所示的交流电路中，如果电源电动势的最大值不变，交流电的频率增大时，可以观察到三盏电灯亮度的变化情况是A.L1、L2、L3亮度都不变B.L2变暗，L2不变、L3变亮C.L1变暗、L2变亮、L3不变D.L1变亮、L2变暗、L3不变9.下列关于低频扼流圈和高频扼流圈对交流电的阻碍作用的说法中，正确的有A.低频扼流圈对低频交流电有很大的阻碍作用，对高频交流电的阻碍作用就更大B.低频扼流圈对低频交流电有很大的阻碍作用，对高频交流电的阻碍作用就较小C.高频扼流圈对高频交流电有很大的阻碍作用，对低频交流电的阻碍作用就更大D.高频扼流圈对高频交流电有很大的阻碍作用，对低频交流电的阻碍作用就较小10.如图所示，某电子电路的输入端输入电流既有直流成分，又有交流低频成分和交流高频成分.若通过该电路只把交流的低频成分输送到下一级，那么关于该电路中各器件的作用，下列说法中正确的有A.L在此的功能为通直流，阻交流，叫高频扼流圈B.C1在此的功能为通交流，隔直流，叫隔直电容C.C2在此的功能为通高频、阻低频，叫做高频旁路电容D.上述说法都不对11.对电容器能通交变电流的原因，下列说法中正确的有A.当电容器接到交流电源上时，因为有自由电荷通过电容器，电路中才有交变电流B.当电容器接到交流电源上时，电容器交替进行充电和放电，电路中才有交变电流C.在有电容器的交流电路中，没有电荷定向移动D.在有电容器的交流电路中，没有电荷通过电容器12.如图所示为某电器中电路的一部分，当输入有直流成分、交流低频成分和交流高频成分的电流后，在其输出端得到可调大小的交流低频成分，那么有关各元器件的作用的说法中，正确的有A.C1为高频旁路电容器，交流高频成分被该电容器短路B.R为滑动变阻器，它的滑动片上下移动可以改变输出端电压的大小C.C2为隔直电容器，交流低频成分通过该电容输出D.C1的电容较大、C2的电容较小13.如图所示，开关S与直流恒定电源接通时，L1、L2两灯泡的亮度相同，若将S与交变电源接通A.L1和L2两灯泡亮度仍相同B.L1比L2更亮些C.L1比L2更暗些D.若交变电源电压的有效值与直流电压相同，两灯与原来一样亮14.如图所示，L1、L2为两个相同的灯泡，开关S接通恒定直流电源时，灯泡L1发光，L2不亮，后将S与有效值和直流电压相同的交变电源接通，这时A，L2比L1更亮些B.L2比L1更暗些C.L2仍然不亮D．L2可能和L1一样亮15.两只完全相同的灯泡L1和L2分别与相同的电感串联，组成如图所示的甲、乙两个相同的部分电路.现在甲电路两端加恒定电压U，L1灯发光；而在乙电路两端加最大电压为U的正弦交变电压，L2灯也发光.比较两灯的明暗程度，是L1灯的亮度________L2灯亮度.(填“大于”、“等于”、“小于”)16.如图所示电路，当在a、b两端加上直流电压时，L1正常发光，L2不亮；当a、b两端加上同样电压的交变电流时，L1发光亮度变暗，而L2正常发光.则A、B分别为_ _和__ 。

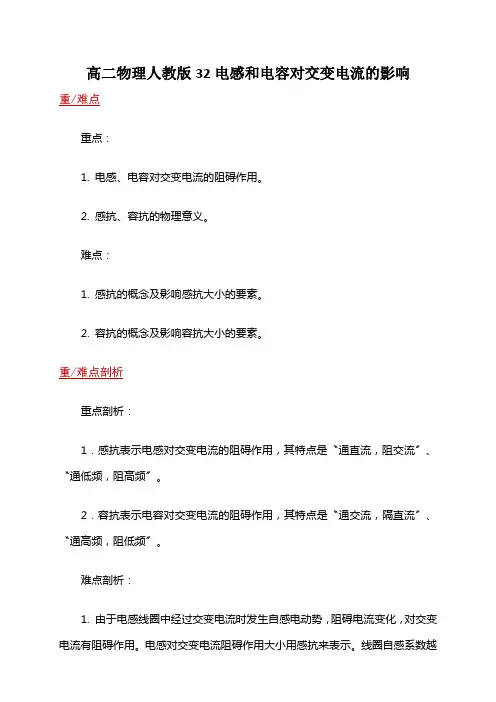

高二物理人教版32电感和电容对交变电流的影响重/难点重点：1. 电感、电容对交变电流的阻碍作用。
2. 感抗、容抗的物理意义。
难点：1. 感抗的概念及影响感抗大小的要素。
2. 容抗的概念及影响容抗大小的要素。
重/难点剖析重点剖析：1．感抗表示电感对交变电流的阻碍作用，其特点是〝通直流，阻交流〞、〝通低频，阻高频〞。
2．容抗表示电容对交变电流的阻碍作用，其特点是〝通交流，隔直流〞、〝通高频，阻低频〞。
难点剖析：1. 由于电感线圈中经过交变电流时发生自感电动势，阻碍电流变化，对交变电流有阻碍作用。
电感对交变电流阻碍作用大小用感抗来表示。
线圈自感系数越大，交变电流的频率越高，感抗越大。
2. 交变电流〝经过〞电容器进程，就是电容器充放电进程。
由于电容器极板上积聚电荷对立自在电荷做定向移动，电容器对交变电流有阻碍作用。
用容抗表示阻碍作用的大小。
电容器的电容越大，交流的频率越高，容抗越小。
打破战略一、电感对交变电流的阻碍作用演示实验：把带铁芯的线圈L与小灯泡串联起来，先把它们接到直流电源上，再把它们接到交流电源上。
实验中取直流电源的电压与交流电压的有效值相等。
实验现象：接通直流电源时，灯泡亮些；接通交流电源时，灯泡暗些。
实验说明电感对交变电流有阻碍作用。
交流电经过电感线圈时，电流时辰在改动，电感线圈中肯定发生自感电动势，阻碍电流的变化，使灯泡变暗。
电感对交变电流阻碍作用的大小，用感抗表示。
实验：互换电感不同的线圈、改动交变电流的频率。
实验说明：线圈的自感系数越大、交变电流的频率越高，电感对交变电流的阻碍作用越大。
为什么线圈的感抗跟线圈的自感系数和交流电的频率有关呢？感抗是由自感现象惹起的，线圈的自感系数L越大，自感作用就越大，因此感抗越大；交流电的频率f越高，电流的变化率越大，自感作用也越大，因此感抗越大。
在电工和电子技术中运用的扼流圈，就是应用电感阻碍交变电流的作用制成的。
扼流圈有两种：〔1〕低频扼流圈；〔2〕高频扼流圈；〔1〕低频扼流圈：结构：线圈绕在铁芯上，匝数多〔几千甚至超越一万〕，自感系数很大。

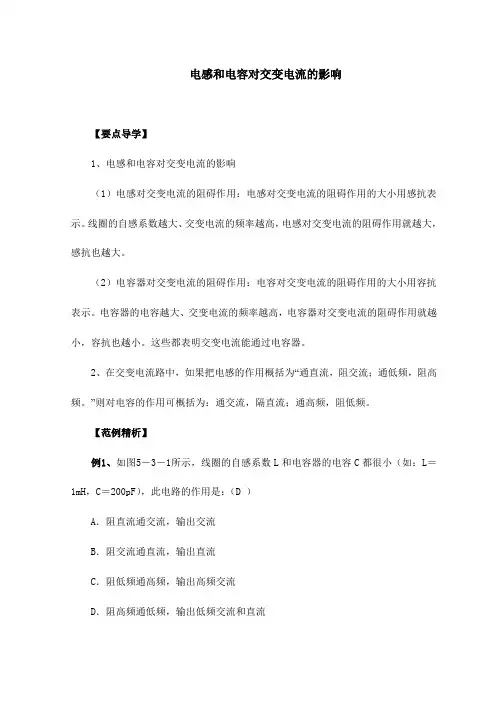

电感和电容对交变电流的影响【要点导学】1、电感和电容对交变电流的影响（1）电感对交变电流的阻碍作用：电感对交变电流的阻碍作用的大小用感抗表示。
线圈的自感系数越大、交变电流的频率越高，电感对交变电流的阻碍作用就越大，感抗也越大。
（2）电容器对交变电流的阻碍作用：电容对交变电流的阻碍作用的大小用容抗表示。
电容器的电容越大、交变电流的频率越高，电容器对交变电流的阻碍作用就越小，容抗也越小。
这些都表明交变电流能通过电容器。
2、在交变电流路中，如果把电感的作用概括为“通直流，阻交流；通低频，阻高频。
”则对电容的作用可概括为：通交流，隔直流；通高频，阻低频。
【范例精析】例1、如图5－3－1所示，线圈的自感系数L和电容器的电容C都很小（如：L＝1mH，C＝200pF），此电路的作用是：（D ）A．阻直流通交流，输出交流B．阻交流通直流，输出直流C．阻低频通高频，输出高频交流D．阻高频通低频，输出低频交流和直流解析：因自感系数L很小，所以对低频成分的阻碍作用很小，这样直流和低频成分能顺利通过线圈，电容器并联在电路中，起旁路作用，因电容C很小，对低频成分的阻碍作用很大，而对部分通过线圈的高频成分阻碍作用很小，被它旁路，最终输出的是低频交流和直流。
拓展：如图5-3-2所示电源交流电频率增大，则A.电容器电容增大B.电容器容抗增大C.电路中电流增大D.电路中电流减小解析：交流电频率增大，电容的容抗减少，导致电流增大。
故正确答案：[C] 例2、如图5－3－3所示，（a）、（b）两电路是电容器的两种不同连接方式，它们各在什么情况下采用？应该怎样选用电容器？解析：交流电路中常包含有直流成分和交流成分，电容器在电路中有“通交流、隔直流”或“通高频、阻低频”的作用。
图中的C1串联在电路中，它的作用是“通交流、隔直流”，为了使交流成分都能顺利地通过，容抗必须较小，应选用电容较大的电容器。
图中的C2并联在电路中，如果输入端输入的电流中包含有高频和低频两种交流成分，该电容器的作用是“通高频、阻低频”，即对高频电流起旁路作用，而让需要的低频信号输入到下一级，一般取电容较小的电容器；如果输入的电流是直流和交流两种成分，该电容器的作用是滤去交流成分，把直流成分输入到下一级，这时要选用电容较大的电容器。
对比灯泡亮度5。
3 电感和电容对交变电流的影响一．电感对交变电流的阻碍作用1. 感抗：电感中通入直流，电感相当于导线，对电路没有影响; 电感中通入交变电流,由于自感，电感线圈对交变电流有阻碍作用，称为感抗.感抗越大，阻碍作用越大。
2. 影响感抗的因素：线圈自感系数L越大，交变电流频率f越高,感抗越大。
2LX fLπ=3. 电感的应用：低频扼流圈—通直流、阻交流。
要求L较大，即匝数较多高频扼流圈-通直流、通低频、阻高频。
要求L较小,即匝数较少二．电容器对交变电流的阻碍作用1。
容抗：表示电容对交变电流阻碍作用大小的物理量。
容抗越大，阻碍作用越大。
2。
影响容抗的因素:电容C越大，交变电流频率f越高,容抗越小.12CXfCπ=3. 电容器的应用：(1）隔直电容器：“通交流、隔直流”,要求电容器电容较大。
（2）高频旁路电容器：“通高频、阻低频”，要求电容较小。
4。
容抗的实质：电容器极板上电荷形成的电压对原电流的阻碍作用.三．电感和电容的组合应用1. 滤掉输入信号中的高频成分,使直流和低频加在负载上2. 滤掉输入信号中的直流和低频成分，使高频加在负载上四．电阻、感抗、容抗的比较电阻R感抗容抗产生原因定向移动的电荷与不动的离子间的碰撞电感线圈自感阻碍电流的变化电容器极板上电荷电压阻碍电流低频扼流圈通直流、阻交流交流电能“通过”电容器在电路中特点 对直流、交流都有阻碍作用 通直流、阻交流。
交流频率越大、阻碍越大直流完全不能通过;对交流有一定阻碍,频率越高，阻碍越小 决定因素 材料本身（电阻率、长短、粗细）及温度决定 线圈自感系数L 和交流的频率f 决定(成正比）电容的大小C 和交流的频率f 决定（成反比）能量转化 电能转化为内能 电能和磁场能反复转化电能与电容器间电场能反复转化例 1. 如图所示,电路中完全相同的三只灯泡1L 、2L 、3L 分别与电阻R 、电感L 、电容C 串联,然后再并联到220 V ，50Hz 的交流电路上，三只灯泡亮度恰好相同.若保持交变电压不变，将交变电流的频率增大到60 Hz ，则发生的现象是（ ）A 。
电感和电容对交变电流的影响电感对交变电流的阻碍作用1．实验探究如图所示，令直流电源电压与交流电源电压有效值相等。
(1)实验目的：了解并验证电感线圈对交变电流的阻碍作用。
(2)实验现象：接通直流电源时，灯泡亮些；接通交流电源时，灯泡暗些。
(3)实验结论：电感线圈对交变电流有阻碍作用。
2．感抗(1)物理意义：表示电感器对交变电流的阻碍作用的大小。
(2)影响感抗大小的因素：线圈的自感系数，交流的频率。
线圈的自感系数越大，交流的频率越高，感抗越大。
3．感抗的应用类型低频扼流圈高频扼流圈区别自感系数较大较小感抗大小较大较小作用通直流、阻交流通低频、通直流，阻高频[1．电感线圈对交变电流有阻碍作用。
( )2．交流电的频率越高，电感对交流的阻碍作用越大。
( )3．电感线圈中通入交变电流后，交变电流的瞬时值为0的瞬间，线圈仍然对交变电流有阻碍作用。
( )答案：1.√ 2.√ 3.√[释疑难·对点练]1．电感线圈对交变电流的阻碍作用的本质交变电流通过线圈时，由于电流时刻都在变化，所以自感现象就不断地发生，而自感电动势总是要阻碍电流的变化，这就是电感线圈对交变电流的阻碍作用。
因此，感抗的产生是由线圈的自感现象引起的。
直流电通过线圈时，电流的大小、方向都不变，线圈中不产生自感电动势，也就没有感抗。
2．感抗电感线圈对电流的阻碍作用。
感抗用“X L”表示，X L＝2πfL＝ωL，其中f是交流电的频率，L是线圈的自感系数。
3．感抗与电感的关系电感线圈对交变电流阻碍作用的大小用感抗来表示，线圈的自感系数越大，交变电流的频率越高，产生的自感电动势就越大，感抗就越大，对交变电流的阻碍作用也就越大。
4．线圈(扼流圈)的分类根据不同线圈对交流电的阻碍作用不同分类：(1)低频扼流圈：①构造：闭合铁芯、绕在铁芯上的线圈。
②特点：匝数多、自感系数L大、电阻很小。
它对低频交流会产生很大的阻碍作用，而对直流的阻碍作用则较小，故低频扼流圈的作用为“通直流、阻交流”。

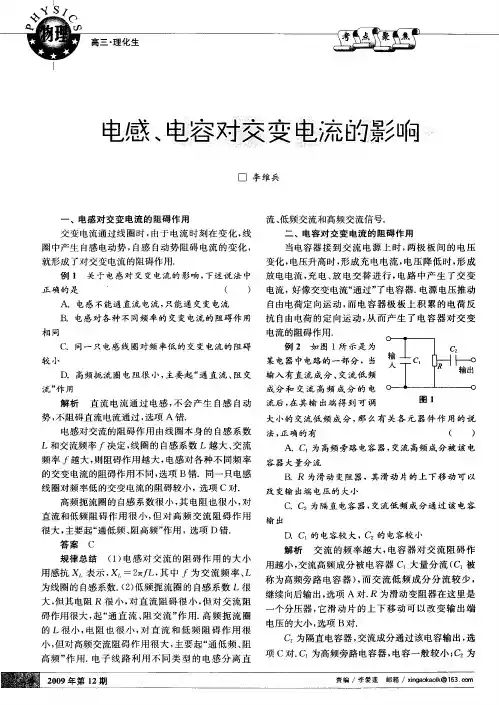

第三节电感和电容对交变电流的影响白景曦（西北师范大学第一附属中学甘肃兰州 730070）摘要在直流电路中，影响电流跟电压关系的因素只有电阻。
在交流电路中，影响电流跟电压关系的因素除了电阻外，还有电感和电容。
电感和电容对交变电流的阻碍规律概括．．．．．．．．．．．．．．．．．为：电感，通直流，阻交流；通低频，阻高频。
