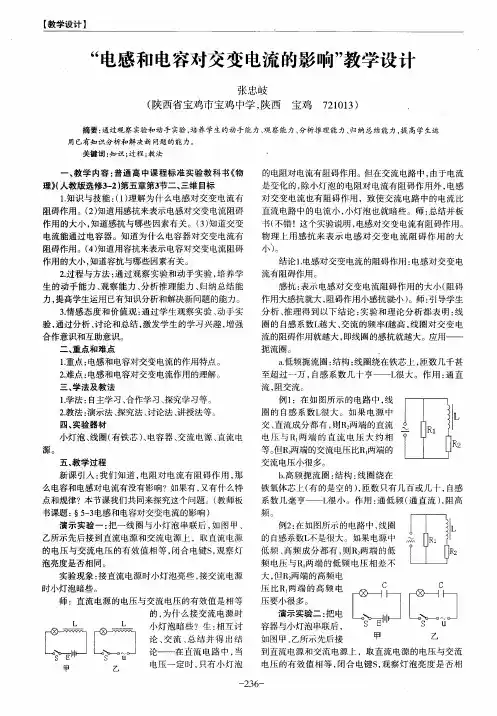

“电感和电容对交变电流的影响”教学案例.doc

电感和电容对交变电流的影响教案[大全5篇]第一篇：电感和电容对交变电流的影响教案教案电感和电容对交变电流的影响教学目标：1.理解为什么电感对交变电流有阻碍作用.知道用感抗来表示电感对交变电流阻碍作用的大小，知道感抗与哪些因素有关.（重点）2.知道交变电流能通过电容器.知道为什么电容器对交变电流有阻碍作用.知道用容抗来表示电容对交变电流的阻碍作用的大小.知道容抗与哪些因素有关.（重点）3、能解释电感和电容对交变电流产生影响的原因；了解电感和电容器在电子技术等方面的应用。

（难点）教学过程：引入新课：在直流电路中，影响电压和电流关系的只有电阻，电路两端电压U＝IR；纯电感线圈的直流电阻为零，两端电压也为零；电容器中直流电是不能通过的，直流电阻可认为是无穷大．在交流电路中，影响电压和电流关系的不仅有电阻，而且有电感和电容产生的感抗和容抗．电阻器、电感器、电容器是交流电路中三种基本元件.目标一：电感器对交变电流的阻碍作用教学方法：学生小组讨论学案目标一思考内容，代表讲解。

教师适当讲解）导思：1、为什么电感对交变电流有阻碍作用？（可从电磁感应知识入手解决）电感线圈：直流电通过电感线圈时，由于电流不发生变化，电感线圈对直流电没有阻碍作用；交变电流通过电感线圈时，在线圈中要产生自感现象（自感电动势总要阻碍电路中原来电流的变化），所以电感线圈对交变电流有阻碍作用。

2、电感对交变电流阻碍作用的大小，用感抗（XL）来表示.感抗的大小与哪些因素有关？感抗决定于线圈的自感系数（线圈的自感系数在其他条件不变的情况下，匝数越多自感系数越大）和交流电的频率.线圈的自感系数越大，自感作用就越大，感抗就越大；交变电流的频率越高，电流变化越快，自感作用越大，感抗越大.板书：L越大，f 越高感抗越大、感抗与U无关。

（进一步研究感抗XL=2pfL）．教师提问：①、为什么线圈的自感系数越大，感抗越大？自感系数越大，对一定的交变电流产生的自感现象越明显，阻碍作用越大，感抗也越大。

5.3 电感与电容对交变电流的影响【教学目标】(一)知识与技能1.理解为什么电感对交变电流有阻碍作用。

2.知道用感抗来表示电感对交变电流阻碍作用的大小,知道感抗与哪些因素有关。

3.知道交变电流能通过电容器、知道为什么电容器对交变电流有阻碍作用。

4.知道用容抗来表示电容对交变电流的阻碍作用的大小、知道容抗与哪些因素有关。

(二)过程与方法1.培养学生独立思考的思维习惯。

2.培养学生用学过的知识去理解、分析新问题的习惯。

(三)情感、态度与价值观培养学生有志于把所学的物理知识应用到实际中去的学习习惯。

【教学重点】1.电感、电容对交变电流的阻碍作用。

2.感抗、容抗的物理意义。

【教学难点】1.感抗的概念及影响感抗大小的因素。

2.容抗概念及影响容抗大小的因素。

【教学方法】实验法、阅读法、讲解法。

【教学工具】双刀双掷开关、学生用低压交直流电源、灯泡(6 V、0、3 A)、线圈(用变压器的副线圈)、电容器(“103μF、15 V”与“200 μF、15 V”)2个、两个扼流圈、投影片、投影仪【教学过程】(一)引入新课师:在直流电路中,影响电流跟电压关系的只有电阻。

在交变电流路中,影响电流跟电压关系的,除了电阻外,还有电感与电容。

电阻器、电感器、电容器就是交变电流路中三种基本元件。

这节课我们学习电感、电容对交变电流的影响。

［板书课题］电感与电容对交变电流的影响(二)进行新课1.电感对交变电流的阻碍作用［演示］电阻、电感对交、直流的影响。

实验电路如下图甲、乙所示:师:首先演示甲图,电键分别接到交、直流电源上,引导学生观察两次灯的亮度,说明了什么道理？生:灯的亮度相同。

说明电阻对交流与直流的阻碍作用相同。

师:再演示乙图,电键分别接到交、直流电源上,引导学生观察两次灯的亮度,说明了什么道理？生:电键接到直流上,亮度不变;接到交流上时,灯泡亮度变暗。

说明线圈对直流电与交变电流的阻碍作用不同。

师:确实如此。

线圈对直流电的阻碍作用只就是电阻;而对交变电流的阻碍作用除了电阻之外,还有电感、为什么会产生这种现象呢？生:由电磁感应的知识可知,当线圈中通过交变电流时,产生自感电动势,阻碍电流的变化。

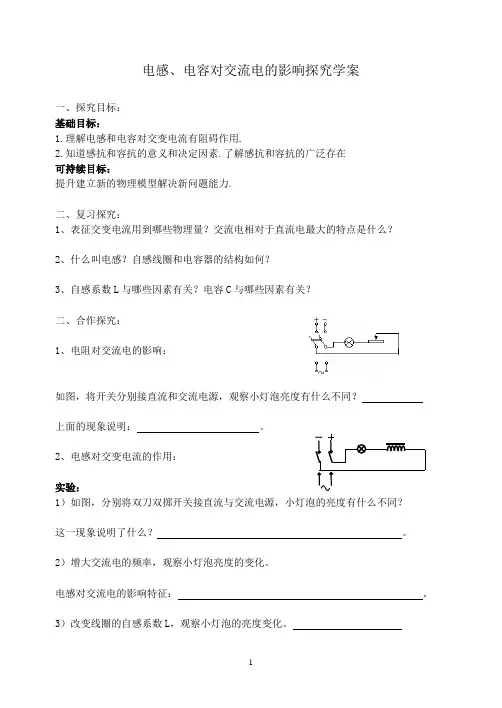

电感、电容对交流电的影响探究学案一、探究目标：基础目标：1.理解电感和电容对交变电流有阻碍作用.2.知道感抗和容抗的意义和决定因素.了解感抗和容抗的广泛存在可持续目标：提升建立新的物理模型解决新问题能力.二、复习探究：1、表征交变电流用到哪些物理量？交流电相对于直流电最大的特点是什么？2、什么叫电感？自感线圈和电容器的结构如何？3、自感系数L与哪些因素有关？电容C与哪些因素有关？二、合作探究：1、电阻对交流电的影响：如图，将开关分别接直流和交流电源，观察小灯泡亮度有什么不同？上面的现象说明：。

2、电感对交变电流的作用：实验：1）如图，分别将双刀双掷开关接直流与交流电源，小灯泡的亮度有什么不同？这一现象说明了什么？。

2）增大交流电的频率，观察小灯泡亮度的变化。

电感对交流电的影响特征：。

3）改变线圈的自感系数L，观察小灯泡的亮度变化。

感抗： 表示电感对交变电流的阻碍作用。

感抗的大小与自干线圈的自感系数、交变电流的频率有关：自感系数越大、交流的频率越高，线圈的感抗越大。

感抗的表达式： .4）应用：①低频扼流圈②高频扼流圈③日光灯灯管和镇流器串联起来接到电源上，镇流器是绕在铁芯上的线圈，自感系数很大．利用镇流器对交流的阻碍作用，就能保护灯管不致因电压过高而损坏3、电容对交变电流的影响（1）交变电流能“通过”电容器观察现象：接通直流电源，灯泡不亮，接通交流电源，灯泡能够发光思考讨论：电容器对直流电来说是断路的，而对交变电流来说不再是断路的了。

交流电是怎么通过电容器的呢？2）交变电流“通过”电容器的原理AB CD归纳：电容器通过充电和放电电路中就有了电流，表现为交流通过了电路在交变电流的每一个周期内，电容器冲放电两次形成的冲放电电流方向改变两次（3）电容器对交变电流的阻碍作用将上一实验中的电容器拿掉，直接接小灯泡再交变电源上。

观察小灯泡的亮度。

增大交流电的频率，观察小灯泡的亮度如何变化。

电容对交流电影响的特征： 。

电感和电容对交变电流的影响教案教学目标：1.了解电感和电容对交流电流的影响。

2.理解电感和电容的工作原理。

3.能够分析电路中电感和电容对交流电路的影响。

教学重点：1.电感的作用及其对交流电流的影响。

2.电容的作用及其对交流电流的影响。

教学难点：1.理解电容对交流电流的影响。

2.能够分析电路中电感和电容对交流电路的影响。

教学方法：1.教师讲解结合多媒体展示。

2.学生合作讨论和展示成果。

教学过程：Step 1：导入（10分钟）教师通过回顾直流电路的知识，引导学生思考交流电流与直流电流的区别。

Step 2：电感的作用及其对交流电流的影响（20分钟）1.教师通过示意图和实物模型，介绍电感的作用和基本原理。

2.引导学生思考电感对交流电流的影响，学生进行讨论。

3.教师总结电感对交流电流的影响：电感对直流电流阻抗很小，而对交流电流有一定的阻抗，阻碍电流的流动，导致电路中电流的滞后。

Step 3：电容的作用及其对交流电流的影响（20分钟）1.教师通过示意图和实物模型，介绍电容的作用和基本原理。

2.引导学生思考电容对交流电流的影响，学生进行讨论。

3.教师总结电容对交流电流的影响：电容对交流电流具有阻抗作用，阻碍电流的流动，导致电路中电流超前电压。

Step 4：电感和电容对交流电路的影响（30分钟）1.教师通过示意图和实例，讲解电路中电感和电容对交流电路的影响。

2.引导学生进行实验观察，探究电感和电容对交流电流的影响。

Step 5：小组讨论和展示（20分钟）1.学生分成小组，讨论在实际电路中电感和电容的应用和影响。

2.各小组派代表展示讨论成果。

Step 6：提升与总结（10分钟）1.教师进行知识点的总结，强调电感和电容对交流电路的重要性。

2.鼓励学生积极思考，提出问题。

教学展示：教师通过多媒体展示示意图、实物模型和实验现象，生动直观地展示电感和电容对交流电路的影响。

教学评价：1.学生的讨论和实验结果。

2.学生的小组讨论和展示成果。

电感和电容对交变电流的影响目标导航思维脉图1.通过演示实验,了解电感器和电容器对交变电流的阻碍和导通作用。

(物理观念）2。

知道感抗和容抗的物理意义以及与哪些因素有关。

(科学思维)3.能够分析简单电路中的电容器、电感器的作用.（科学探究）必备知识·自主学习一、电感器对交变电流的阻碍作用为什么电感器对交变电流有阻碍作用?提示：交变电流通过线圈（电感器）时,电流时刻在变化,由于线圈的自感现象，必然产生感应电动势阻碍电流的变化，就形成了电感器对交变电流的阻碍作用。

1。

实验探究：如图所示,取直流电源电压与交流电源电压有效值相等.（1）实验目的:了解并验证电感线圈对交变电流的阻碍作用.（2）实验现象:接通直流电源时,灯泡亮些；接通交流电源时,灯泡暗些。

（3)实验结论：电感线圈对交变电流有阻碍作用。

2.感抗：(1）物理意义:表示电感对电流的阻碍作用的大小.（2）影响感抗大小的因素：线圈的自感系数,交流的频率。

线圈的自感系数越大，交流的频率越高，感抗越大。

3.感抗的应用：4.关于电感器对交变电流的阻碍作用:解释符合科学实际的有:①④⑤①电感线圈对交变电流有阻碍作用。

②同一个线圈对直流和对交流的阻碍作用是相同的.③低频扼流圈只能阻碍低频交变电流,不能阻碍高频交变电流。

④电感线圈中通入交变电流后，交变电流的瞬时值为0的瞬间，线圈仍然对交变电流有阻碍作用。

⑤线圈的匝数越多，对同一个交变电流的阻碍作用就越大。

⑥线圈对交变电流的阻碍作用随着交变电流的频率的变大而减小。

二、电容器对交变电流的阻碍作用电容器两极板之间是绝缘介质，它阻隔导体中自由电子的通过，为什么交变电流能通过电容器呢？提示:电流是由电荷的定向移动形成的，把交流电源接到电容器的两个极板上后，当电源电压升高时，电源给电容器充电,电荷向电容器极板上聚集，在电路中形成充电电流；当电源电压降低时，电容器放电,原来聚集在极板上的电荷又放出,在电路中形成放电电流.电容器交替地进行充电和放电,电路中就形成了电流，好像是交流“通过”了电容器（实际上自由电荷并没有通过电容器两极板间的绝缘介质)。

电感和电容对交变电流的影响教案【教学目标】1．理解电感和电容对交变电流有阻碍作用。

2．知道用感抗来表示电感对交变电流阻碍作用的大小，知道感抗与哪些因素有关。

3．知道用容抗来表示电容对交变电流阻碍作用的大小，知道容抗与哪些因素有关。

【重点难点】1．电感和电容对交流和直流影响的区别。

2．感抗和容抗的概念，影响感抗和容抗大小的因素。

【教学方法】讲练结合【教学工具】课件【教学过程】一、电感对交变电流的阻碍作用1、感抗：电感对交变电流阻碍作用的大小叫做感抗，用X L表示。

2、原因：由于交变电流是不断变化的，所以在电感上产生自感电动势，自感电动势总是阻碍电流变化的，而自感电动势的大小与线圈中电流变化的快慢（f）及线圈的自感系数（L）有关。

3、影响感抗的因素：线圈的自感系数和交变电流的频率。

电感越大，频率越高，感抗越大。

X L＝2πfL4、实际应用：（1）低频扼流圈——通直流、阻交流。

线圈绕在闭合铁芯上，匝数多，自感系数很大。

（L很大，R较小，对直流的阻碍作用小，对低频交变电流的阻碍作用很大，对高频交变电流的阻碍作用更大）。

（2）高频扼流圈——通低频、阻高频。

线圈绕在铁氧体芯上，线圈匝数少，自感系数小。

（L较小，对低频交变电流的阻碍作用较小，对高频交变电流的阻碍作用很大）。

二、电容器对交变电流的阻碍作用1、交变电流通过电容器的原理：在交变电压的作用下，电容器交替地进行充电和放电，因而电路中有电流（充电电流和放电电流），表现为交变电流“通过”了电容器，实际上，自由电荷并没有通过电容器。

2、容抗：电容对交变电流阻碍作用的大小叫做容抗，用X C 表示.3、影响容抗的因素：电容器的电容和交变电流的频率。

电容越大，频率越高，容抗越小。

12C X fCπ= 【说明】交变电流的频率越大，电容器充放电越快，即电容器对交变电流的阻碍作用越小；电容器的电容越大，一定电压下，电容器极板所带的电荷量越多，充放电电流越大，即电容器对交变电流的阻碍作用越小，因此，容抗的大小与交变电流的频率（f ）和电容器的电容（C ）有关。

物理教案－电感和电容对交变电流的影响一、教学目标1.理解电感和电容在交变电流中的作用。

2.掌握电感、电容对交变电流的阻碍作用及其频率特性。

3.能够运用所学知识分析实际电路中的电感、电容对交变电流的影响。

二、教学重点与难点1.重点：电感、电容对交变电流的阻碍作用及其频率特性。

2.难点：电感、电容在交变电流中的实际应用。

三、教学过程1.导入同学们，我们在学习直流电路时，知道电阻对电流有阻碍作用，那么在交流电路中，电感和电容对电流会产生什么影响呢？今天我们就来学习这个问题。

2.电感对交变电流的影响我们来了解一下电感对交变电流的影响。

电感器是由导线绕成的线圈，当交变电流通过线圈时，会在其周围产生变化的磁场，这个磁场又会反过来影响电流的变化。

当交变电流通过电感器时，电感器会产生自感电动势，这个自感电动势的方向总是阻碍电流的变化。

因此，电感对交变电流有阻碍作用，我们称之为感抗。

感抗的大小与电感器的电感值和交变电流的频率成正比。

也就是说，电感值越大，频率越高，感抗就越大。

3.电容对交变电流的影响我们来看一下电容对交变电流的影响。

电容器是由两块金属板组成的，当交变电压加在电容器两端时，电容器会不断地充放电，从而在电路中产生电流。

当交变电流通过电容器时，电容器两端的电压会发生变化，这个变化的电压会反过来影响电流的变化。

因此，电容对交变电流也有阻碍作用，我们称之为容抗。

容抗的大小与电容器的电容值和交变电流的频率成反比。

也就是说，电容值越大，频率越低，容抗就越小。

4.电感和电容的频率特性通过上面的学习，我们知道电感和电容对交变电流都有阻碍作用，但它们的阻碍作用与频率有关。

对于电感来说，感抗随频率的升高而增大。

也就是说，在低频时，电感的阻碍作用较小，在高频时，电感的阻碍作用较大。

对于电容来说，容抗随频率的升高而减小。

也就是说，在低频时，电容的阻碍作用较大，在高频时，电容的阻碍作用较小。

5.电感、电容在交变电流中的实际应用下面我们来了解一下电感、电容在交变电流中的实际应用。

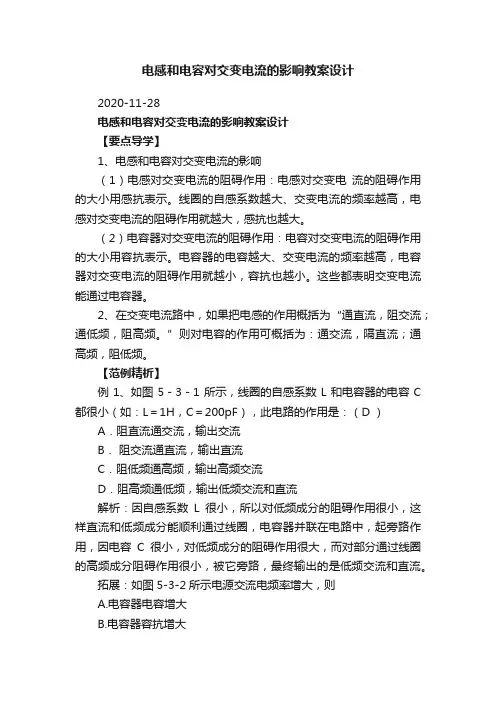

电感和电容对交变电流的影响教案设计2020-11-28电感和电容对交变电流的影响教案设计【要点导学】1、电感和电容对交变电流的影响（1）电感对交变电流的阻碍作用：电感对交变电流的阻碍作用的大小用感抗表示。

线圈的自感系数越大、交变电流的频率越高，电感对交变电流的阻碍作用就越大，感抗也越大。

（2）电容器对交变电流的阻碍作用：电容对交变电流的阻碍作用的大小用容抗表示。

电容器的电容越大、交变电流的频率越高，电容器对交变电流的阻碍作用就越小，容抗也越小。

这些都表明交变电流能通过电容器。

2、在交变电流路中，如果把电感的作用概括为“通直流，阻交流；通低频，阻高频。

”则对电容的作用可概括为：通交流，隔直流；通高频，阻低频。

【范例精析】例1、如图5－3－1所示，线圈的自感系数L和电容器的电容C 都很小（如：L＝1H，C＝200pF），此电路的作用是：（D ）A．阻直流通交流，输出交流B．阻交流通直流，输出直流C．阻低频通高频，输出高频交流D．阻高频通低频，输出低频交流和直流解析：因自感系数L很小，所以对低频成分的阻碍作用很小，这样直流和低频成分能顺利通过线圈，电容器并联在电路中，起旁路作用，因电容C很小，对低频成分的阻碍作用很大，而对部分通过线圈的高频成分阻碍作用很小，被它旁路，最终输出的是低频交流和直流。

拓展：如图5-3-2所示电源交流电频率增大，则A.电容器电容增大B.电容器容抗增大C.电路中电流增大D.电路中电流减小解析：交流电频率增大，电容的容抗减少，导致电流增大。

故正确答案：[C]例2、如图5－3－3所示，（a）、（b）两电路是电容器的两种不同连接方式，它们各在什么情况下采用？应该怎样选用电容器？解析：交流电路中常包含有直流成分和交流成分，电容器在电路中有“通交流、隔直流”或“通高频、阻低频”的作用。

图中的C1串联在电路中，它的作用是“通交流、隔直流”，为了使交流成分都能顺利地通过，容抗必须较小，应选用电容较大的电容器。

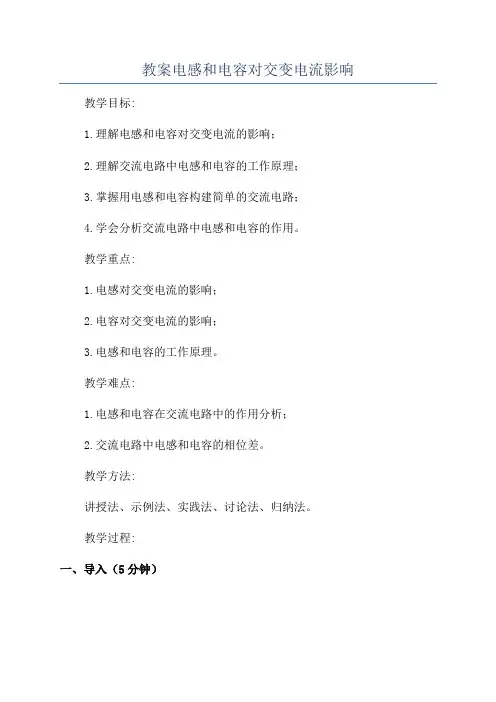

教案电感和电容对交变电流影响教学目标:1.理解电感和电容对交变电流的影响；2.理解交流电路中电感和电容的工作原理；3.掌握用电感和电容构建简单的交流电路；4.学会分析交流电路中电感和电容的作用。

教学重点:1.电感对交变电流的影响；2.电容对交变电流的影响；3.电感和电容的工作原理。

教学难点:1.电感和电容在交流电路中的作用分析；2.交流电路中电感和电容的相位差。

教学方法:讲授法、示例法、实践法、讨论法、归纳法。

教学过程:一、导入（5分钟）通过一个问题开展导入：“我们知道，直流电流在电路中是持续不变的，那么交流电流会有什么不同呢？”请学生展开讨论，然后引出交流电流。

二、交流电流简介（10分钟）1.简单介绍交流电流的特点，如交流电流的周期性变化以及交流电流的频率等。

2.引导学生思考，为什么交流电流要经过一个周期的变化？三、电感对交变电流的影响（15分钟）1.引导学生思考电感对直流电流的影响，然后让学生预测电感对交变电流的影响。

2.简单介绍电感的定义和工作原理。

3.利用演示实验，让学生观察电感与正弦交变电流的关系。

四、电容对交变电流的影响（15分钟）1.引导学生思考电容对直流电流的影响，然后让学生预测电容对交变电流的影响。

2.简单介绍电容的定义和工作原理。

3.利用演示实验，让学生观察电容与正弦交变电流的关系。

五、电感和电容在交流电路中的应用（15分钟）1.引导学生思考电感和电容在交流电路中的作用。

2.介绍电感在交流电路中的应用，如电感在交流电路中的削峰作用和能够产生感应电动势等。

3.介绍电容在交流电路中的应用，如电容在交流电路中的滤波作用和能够储存电能等。

六、交流电路中电感和电容的相位差（15分钟）1.通过实例引导学生理解交流电路中电感和电容的相位差。

2.通过观察示波器上交流电波的相位差，让学生更直观地理解电感和电容的相位差。

七、交流电路实验（15分钟）1.分成小组让学生动手实践，构建一个简单的交流电路。

5.3 电感和电容对交变电流的影响学案（人教版选修3-2）1．如图1所示，电键接直流上灯泡的亮度______(填大于、小于或等于)接到交流上灯泡亮度，说明线圈对直流电和交变电流的阻碍作用不同．图1电感对交变电流阻碍作用的大小，用__________来表示，线圈的自感系数越大，自感作用就越大，感抗就______；交变电流的频率越高，电流变化越快，自感作用越大，感抗______，电感有______________________________的作用．2．如图2所示，开关S接到直流电源上，观察的现象是灯泡______；接通交变电流源，观察的现象是灯泡____，说明了直流电__________电容器，交变电流能够“______”电容器．电容对交变电流的阻碍作用的大小用______来表示，电容越大，容抗就______；交变电流的频率越高，容抗______，电容器有“________________”的作用．图23．电感和电容对交流电的阻碍作用的大小不但跟电感、电容本身有关，还跟交流电的频率有关，下列说法中正确的是()A．电感是通直流、阻交流，通高频、阻低频B．电容是通直流、阻交流，通高频、阻低频C．电感是通直流、阻交流，通低频、阻高频D．电容是通交流、隔直流，通低频、阻高频4．如图3所示的电路中，正弦交流电源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是()图3A．等于220 V B．大于220 VC．小于220 V D．等于零5．如图4甲、乙两图是电子技术中的常用电路，a、b是各部分电路的输入端，其中输入的交流高频成分用“”表示，交流低频成分用“～”表示，直流成分用“－”表示．关于两图中负载电阻R上得到的电流特征是()图4A．图甲中R得到的是交流成分B．图甲中R得到的是直流成分C．图乙中R得到的是低频成分D．图乙中R得到的是高频成分【概念规律练】知识点一电感对交变电流的阻碍作用图51．如图5所示的电路中，L为电感线圈，R为灯泡，电流表内阻为零．电压表内阻无限大，交流电源的电压u＝2202sin 10πt V．若保持电压的有效值不变，只将电源频率改为25 Hz，下列说法中正确的是()A．电流表示数增大B．电压表示数减小C．灯泡变暗D．灯泡变亮2．一个灯泡通过一个线圈与一交流电源相连接，如图6所示．一个铁块插进线圈之后，该灯泡将()图6A．变亮B．变暗C．对灯泡没影响D．无法判断知识点二电容器对交变电流的阻碍作用3．如图7所示的电路，F为一交流发电机，C为平行板电容器，为使电流表A的示数增加，可行的方法是()图7A．使发电机F的转速增加B．使发电机F的转速减小C．在平行板电容器间换用介电常数较小的电介质D．使电容器两极板间距离增大4．如图8所示，(a)、(b)两电路是电容器的两种不同连接方式，它们各在什么情况下采用？应该怎样选用电容器？图8知识点三电阻、电感、电容器在电路中的不同特点5．在图9所示的电路中，a、b两端连接的交流电源既含高频交流，又含低频交流；L是一个25 mH的高频扼流圈，C是一个100 pF的电容器，R是负载电阻．下列说法正确的是图9A．L的作用是“通低频，阻高频”B．C的作用是“通交流，隔直流”C．C的作用是“通高频，阻低频”D．通过R的电流中，低频交流所占的百分比远远大于高频交流所占的百分比6．如图10所示的电路中，A、B、C三灯亮度相同，电源为220 V,50 Hz的交流电源，以下叙述中正确的是()图10A．改接220 V,100 Hz的交流电源时，A灯变亮，B灯变暗，C灯亮度不变B．改接220 V,100 Hz的交流电源时，A灯变暗，B灯变亮，C灯变亮C．改接220 V的直流电源时，A灯熄灭，B灯变亮，C灯亮度不变D．改接220 V的直流电源时，A灯熄灭，B灯变亮，C灯变暗【方法技巧练】电感、电容的处理技巧7．如图11所示，输入端ab的输入电压既有直流成分，又有交流成分，以下说法中，正确的是(L的直流电阻不为零)()图11A．直流成分只能从L通过B．交流成分只能从R通过C．通过R的既有直流成分又有交流成分D．通过L的直流成分比通过R的直流成分要大图128．如图12所示的电路中，正弦交流电源电压的有效值为220 V，则关于交流电压表的示数，以下说法中正确的是()A．等于220 V B．大于220 VC．小于220 V D．等于零参考答案课前预习练1．大于感抗越大越大通低频，通直流，阻高频2．不亮亮不能通过通过容抗越小越小隔直流，通交流3．C[电感线圈的作用是“通直流、阻交流，通低频、阻高频”，电容器的作用是“通交流、隔直流，通高频、阻低频”，所以C项正确．]4．C[电感对交变电流有阻碍作用，线圈与灯泡串联，其电压之和等于电源电压，即U L ＋U R＝U，故交流电压表的示数小于220 V，C正确．]5．AC[当交变电流加在电容器上时，有“通交流、隔直流，通高频、阻低频”的特性，甲图中电容器隔直流，R得到的是交流成分．A正确，B错误；乙图中电容器能通过交流高频成分，阻碍交流低频成分，R得到的是低频成分，C正确，D错误．]课堂探究练1．C[根据所加的交流电u＝2202sin 10πt V，可知ω＝10π，由ω＝2πf可得f＝5 Hz.若只将电源的频率改为f′＝25 Hz，则可知电感线圈对交变电流的阻碍作用变大，即感抗变大，电感线圈跟灯泡串联，由串联分压原理知，线圈两端电压变大，所以电压表示数变大，电流表示数变小，灯泡变暗．]点评电感线圈对交变电流的阻碍作用跟交变电流的频率有关：频率越高阻碍作用就越大．2．B[加入铁芯改变了电感线圈的自感系数，自感系数增大，感抗增大，降落在电感线圈上的电压增大，降落在灯上的电压减小，所以灯变暗．]点评电感线圈的自感系数与线圈大小、形状、圈数以及是否有铁芯等因素有关．加入铁芯后，自感系数增大，自感系数增大，对交流的阻碍作用变大．3．A[当发电机转速增加时，交变电流的频率增大，容抗减小，电流表A的读数增大，A项正确，B项错误；在平行板电容器间换用介电常数较小的电介质时，电容器的电容减小；使电容器两极板间距离增大时，电容也减小，当电容减小时，容抗增大，对交变电流的阻碍作用增大，电流表A示数减小，C、D两项均错误．故正确答案为A.]点评容抗由电容和交流电的频率来决定．电容越大，容抗越小，交流电的频率越高，容抗越小．4．见解析解析(a)C1起隔直的作用，对下级输出的是交流，应选用电容较大的电容器．(b)C2起过滤高频的作用：若对下级输出直流，C2选用容量大的；若对下级输出低频，C2选用容量小的．图中的C1串联在电路中，它的作用是“通交流、隔直流”，为了使交流成分都能顺利地通过，容抗必须较小，应选用电容较大的电容器．图中的C2并联在电路中，如果输入端输入的电流中包含有高频和低频两种交流成分，该电容器的作用是“通高频、阻低频”，即对高频电流起旁路作用，而让需要的低频信号输入到下一级，一般取电容较小的电容器；如果输入的电流是直流和交流两种成分，该电容器的作用是滤去交流成分，把直流成分输入到下一极，这时要选用电容较大的电容器．另外，选用电容器还须注意它的耐压值，以防被击穿．点评交流电路中常包含有直流成分和交流成分，电容器在电路中有“通交流、隔直流”或“通高频、阻低频”的作用．5．ACD[L是一个自感系数很小的高频扼流圈，其作用是“通低频，阻高频”，A正确；C是一个电容很小的电容器，在题图所示电路中，对高频交流的容抗远小于对低频交流的容抗，其作用是“通高频、阻低频”，C正确；因电路中无直流电流，B错误；由于L对高频交流的阻碍作用和C对高频交流的旁路作用，使得通过R的电流中，低频交流所占的百分比远大于高频交流的百分比，D正确．]点评(1)电阻对交流、直流有相同的阻碍作用，交变电流频率变化时，阻碍作用不变．(2)电感线圈通直流阻交流，通低频阻高频．(3)电容器通交流隔直流，通高频阻低频．6．AC[电源由“220 V,50 Hz”改为“220 V,100 Hz”时，由X L＝2πfL，X C＝12πfC可知X L变大，X C减小，A变亮，B变暗，C不变，A对，改接220 V直流电源时，电容器处于断路，A灯熄灭，C灯亮度不变，由于L对直流没有感抗，所以B灯变亮，C对．]点评交流电频率变大时，感抗变大，容抗变小，电阻不受影响；电感对直流的阻碍作用几乎为零，电容不通直流．7．CD[由于线圈直流电阻不为零，所以有直流通过R，而线圈对交流有阻碍作用，因此也有交流成分通过R，B错，C正确；由于R对交流也有阻碍作用，所以也有交流成分通过L，A错；因为一般导线的直流电阻都很小，所以通过线圈的直流要比通过R的要大，D正确．] 方法总结当电感线圈对直流电阻很小时，在直流电路中可做为一个小电阻来理解，当电感线圈对直流电阻为零时，在直流电路中可做为一根导线来理解．8．C[虽然交变电流能通过电容器，但也受到阻碍作用，电容器与电阻串联，根据分压原理可知电阻两端的电压小于电源电压，电压表测的是电阻两端的电压，C正确．] 方法总结电容对直流有“隔断”作用，对交流有阻碍作用，当交流电“通过”时，电容器两端也有电压．。

物理教案－电感和电容对交变电流的影响一、教学目标1、知识与技能目标理解电感对交变电流的阻碍作用，知道感抗的概念和影响感抗大小的因素。

理解电容对交变电流的阻碍作用，知道容抗的概念和影响容抗大小的因素。

能够运用电感和电容对交变电流的影响来分析简单的电路问题。

2、过程与方法目标通过实验观察和分析，培养学生的观察能力、分析能力和逻辑推理能力。

通过理论探究和公式推导，培养学生的理论探究能力和数学应用能力。

3、情感态度与价值观目标让学生体会物理知识与实际生活的紧密联系，激发学生学习物理的兴趣。

培养学生严谨的科学态度和合作精神。

二、教学重难点1、教学重点电感和电容对交变电流的阻碍作用及其影响因素。

感抗和容抗的概念及计算。

2、教学难点电感和电容对交变电流阻碍作用的本质。

运用电感和电容的知识分析复杂电路。

三、教学方法实验探究法、讲授法、讨论法四、教学过程1、课程导入回顾上节课所学的交变电流的特点，如大小和方向随时间周期性变化。

提出问题：在实际电路中，交变电流通过不同的元件时会有怎样的表现呢？比如电感和电容，它们对交变电流会产生什么样的影响？2、电感对交变电流的影响实验演示：将一个灯泡与电感串联后接入交流电源，观察灯泡的亮度变化。

现象分析：灯泡较暗，说明电感对交变电流有阻碍作用。

引入感抗的概念：电感对交变电流阻碍作用的大小用感抗表示，用符号 XL 表示。

理论探究：推导感抗的表达式 XL ＝2πfL（其中 f 是交变电流的频率，L 是电感的自感系数）。

影响感抗大小的因素：自感系数 L：L 越大，感抗越大。

交变电流的频率 f：f 越高，感抗越大。

3、电容对交变电流的影响实验演示：将一个灯泡与电容串联后接入交流电源，观察灯泡的亮度变化。

现象分析：灯泡较亮，说明电容对交变电流的阻碍作用较小。

引入容抗的概念：电容对交变电流阻碍作用的大小用容抗表示，用符号 XC 表示。

理论探究：推导容抗的表达式 XC ＝ 1 ／（2πfC)（其中 f 是交变电流的频率，C 是电容的电容值）。

第三节：电感和电容对交变电流的影响学习目标：（1）了解电感器和电容器对交变电流的阻碍和导通作用预习疑问（2）知道感抗和容抗的物理意义及影响因素学习过程：一、知识回顾：（1）自感现象（2）自感系数的决定因素（3）电阻的物理意义二、学习内容：1、电感对交变电流的阻碍作用：阅读课本P37页，解决下列问精品笔记题：课本P36页演示实验①采取什么办法使两个电路的电压相等？②猜想两种情况的灯泡亮度并说明原因③把线圈换成电阻现象又如何？(1)原理：将交变电流通入电感线圈，由于线圈中的电流大小和方向都时刻____，根据电磁感应原理，电感线圈中必产生___________，以阻碍电流的变化，因此交流电路的电感线圈对交变电流有____作用。

(2) 感抗：①物理意义___________________________________②影响因素：线圈的自感系数______，交流的频率_____，感抗就____。

(3) 应用：扼流圈：①低频扼流圈通______，阻________，感抗____②高频扼流圈通______，阻________，感抗____2、电容对交变电流的阻碍作用：阅读课本P38页，解决下列问题：（1）为什么交变电流能够通过电容器？电容器的两极板之间是____的，不论是恒定电流还是交变电流，自由电荷都____通过两极板之间的绝缘体（电介质）。

通常所说的交变电流“通过”电容器，并非有________穿过了电容器，而是在交流电源的作用下，电容器反复不断地____和_____，使电路中有持续的交变电流，表现为交变电流“____”了电容器。

(2)原理：当电源电压推动电路中形成电流的自由电荷向某一方向做定向移动的时候，电容器两极板上积累的电荷要反抗自由电荷向这个方向做定向移动，因此交流电路的电容对交变电流有阻碍作用。

(3)容抗：①物理意义__________________________________②影响因素：电容器的电容_____，交流的频率____，容抗______(4) 电容器在电路中的作用：通_____，隔______；通_____，阻______。
