消防应急照明接线原理图

一、ﻩ概述自主设计的 ASIＣ芯片，主要应用于消防应急与疏散指示照明产品上,符合国标ＧB １7９４5－2010.具有应急转换，12 小时定时充电,模拟断电,30 天、3６０天定时放电,信号加注模拟测试,故障指示、故障报警、电池开路、短路检测,负载光源开路、短路检测,瞬间跳闸延时计时充电等功能.单芯片结构，外围电路简单,无须编程，内置晶振,外部无复位电路,泄放电流低，一个功能按键Ｋ1 等特点。

芯片可应用于应急灯、标志灯、吸顶灯、地埋灯、应急日光灯等应急类 LED 光源照明产品上,以及使用镍隔电池的充电产品中。

二、功能描述：1、应急转换功能：在交流电瞬间断电或交流电压低于 187V 时，系统自动转入电池供电状态；2、12小时定时充电功能:在交流电上电后，系统正常状态下，进入对电池充电,主充时间为1２小时，１2小时过后自动转入辅充(涓流）状态，充电指示红色LEＤ指示灯由亮变灭；3、故障指示功能：当系统出现故障时，黄色ＬED 指示灯发光,蜂鸣器发出报警声，表示有故障，在不同工作状态下的故障指示如下:灯具正常充电工作状态时故障指示：A、灯源短路（任一负载光源短路）：黄色LED指示灯以2Hz频率频率闪烁，蜂鸣器响两声(后续每分钟内向两声）,故障排除后回到正常主电工作状态；Ｂ、灯源开路（任一负载光源开路)：黄色LED指示灯以2Hz频率频率闪烁,蜂鸣器响两声(后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；C、电池短路:黄色ＬED指示灯以1Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声),故障排除后回到正常主电工作状态；D、电池开路：黄色LEＤ指示灯以１Hz频率频率闪烁，蜂鸣器响两声（后续每分钟内鸣响两声）,故障排除后回到正常主电工作状态.灯具在月检／年检时（包括手动、自动和快测的月检/年检)的故障指示：A、灯源短路（任一负载光源短路)：退出月检/年检，黄色ＬED指示灯以2Hz频率闪烁，蜂鸣器响两声(后续每分钟内响两声）,故障排除后回到正常主电工作状态。

消防应急灯电路图及工作原理-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII消防应急灯电路图工作原理1.电池充电电路外电源经Q2, Q6, R8, D10对电池进行恒流充电。

当有外电源供电时，充电电流经R8, D10向电池充电，且使充电指示灯D12点亮。

2.灯控制电路由Q3,仍、Q5、Q7和键K, G构成，在无市电时，按一下K（开）键，Q5饱和导通，Q5的集电极电流通过R12使Q7维持导通；D11反向击穿工作在稳压状态，Q5的集电极电压给Q3, Q4提供偏置使其导通，点亮L1、L2。

当按一下G（关）键时，Q7截止，撤除了Q5导通条件，灯关闭。

当有市电供电时，外电源经D9使D7反向截止，Q5无法导通，键K和G都不能控制灯Ll, L2的开和关。

停电后二极管D7负极电位变为零，使其瞬间正向导通，Q5饱和导通，构成点灯电路条件，L1、L2点亮。

来一电后D7负极电位变高又反向截止，Q5截止，灯灭（起到自动控制的作用）。

点灯控制电路中D 7、Q7通过R6工作在临界状态，开关键K,G只起到触发作用。

3.试验电路当按住试验按键S不放时，Ql截止，D7负极电位变低而正偏导通，使Q5导通满足点灯条件，使L1、L2点亮。

松开S键灯随即熄灭。

试验电路的作用是测试点灯电路是否芷常。

4.电源电路220V交流经变压器（未画出）变压，整流滤波，由Ql集电极输出4. 6V的直流电压。

主要提供给充电电路给电池充电。

并经R9使D14发光指示。

5.k障显示电路由D13, Q8, R17和D11组成故障指示电路，如果外电源电压过高使Q8导通，D13点亮压故障。

二、故障及检修1.电池充电失效由于电池时常处于浅充浅放状态，造成电池容量不足或失效，须更换电池。

充电电路Q2在给电池充电时，电流较大也易损坏。

2.无主供电源当有交流电的情况下主供指示灯D14不亮时，最常见的故障是变压器因长时间接人220V交流产生热量导致初级线圈烧坏，外电压不稳定也易损坏变压器；其次电源调整管Q1工作在较大电流状况下也易损坏造成无主供电源。

消防应急照明电源使用说明书适用型号：J-D-0.6KVA-01J-D-1KVA-01青鸟消防股份有限公司Jade Bird Fire Co.,Ltd.目录1概述 (1)1.1产品说明 (1)1.2技术参数 (2)1.3系统原理 (3)1.4安全须知 (3)2产品外形及安装方法说明 (4)2.1安装前检查 (4)2.2产品外形 (5)2.3安装环境及要求 (5)2.4搬运注意事项 (6)2.5安装空间要求 (6)2.6内部蓄电池组线路连接说明示意图 (6)3接线端子的功能及使用 (8)3.1接线前注意事项 (8)3.2接线说明 (8)3.3接线端子功能说明 (8)3.4标准配接线 (9)4内部说明 (10)4.1内部操作说明 (10)4.2上电及其注意事项 (11)5键盘操作及界面 (11)5.1面板说明 (11)5.2按键区说明 (12)5.3工作模式介绍 (12)5.4常用操作说明 (13)5.5功能操作说明 (17)6常见故障及解决方法 (18)7维护与保养 (18)7.1维护保养注意事项 (18)7.2日常检查 (19)7.3定期检查 (19)8保修条例 (19)1概述1.1产品说明1.1.1产品介绍欢迎使用本公司J-D-0.6KVA-01/J-D-1KVA-01型号的EPS消防应急照明专用电源，该电源的额定功率为600W/1KW。

J-D-0.6KVA-01/J-D-1KVA-01型号的EPS消防应急照明专用电源以锂电池为储能装置，为集中电源型消防应急灯具供电的电源，本产品额定输出电压为DC36V，其设计满足GB17945-2010《消防应急照明和疏散指示系统》的要求。

本手册只适用于本公司规定型号产品。

其中介绍了原理、接线说明、操作说明、故障排查与维护、保修条款。

1.1.2负载说明本设备为应急照明集中电源（消防应急灯具专用应急电源），属于专用设备，因此输出负载类型只能为本公司生产的两线制集中电源集中控制型消防灯具。

目录一、EPS的定义二、EPS的工作原理三、EPS与UPS的差别四、EPS的选择一、EPS的定义EPS （Emergency Power Supply）是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规范的具有独立回路的应急供电系统，该系统能够在应急状态下提供紧急供电，用来解决照明用电或只有一路市电缺少第二路电源，或代替发电机组构成第二电源，或做为需要第三电源的场合使用EPS在结构与工作原理上与伴随着信息产业发展起来的不间断电源（UPS）截然不同的。

EPS主要为满足应急供电系统高可靠、高效率、混合负载、过载能力（120%能正常运行）、环境适应性、自诊断能等，多数时间处于后备状态（OFF LINE）等特殊应急要求即可起动逆变系统；而UPS主要为满足应急供电系的切换时间，追求零切换、输入输出锁相、稳压稳频精度高等，现大多数UPS处于在线工作状态（ON LINE）即逆变系统长期工作，从而它效率低、负载适应性差、环境适应性差、过载能力低（通常为标称值的60-8 0%）。

在工作原理、工作方式、性能指标、构造、选型、安装、维护等方面均与UPS有很多不同。

准确的理解、设计、制造、应用、选型和维护，是保证EPS长期可靠运行的必要条件。

EPS通常产品特征分为以下三类产品⑴WY系列EPS(0.5～10KW)WY系列EPS由单路、双路供电输入二类产品组成(输入电压220Vac 或380Vac,输出电压220Vac),适应于应急照明和事故照明的照明负载。

(2)WYS系列EPS(2.2～400KW)WYS系列EPS由单路、双路供电输入二类产品组成(输入电压380Vac,输出电压380Vac),除可用于应急照明、事故照明,同时也适应于消防电梯、卷帘门、风机、水泵、淋浴泵、供水泵等电感性负载或混合供电。

(3)WYS/B系列EPS(2.2～400KW)WYS/B系列EPS由单逆变单台负载、单逆变单台负载一用一备用、双逆变单台负载一用一备用三类产品组成(输入电压3800V ac,输出电压380Vac),仅为只有一路电源的消防设施或一级负荷中的电动机提供一种可变频的三相应急电源系统,在电源和电机之间无需任何启动装置就可以解决电动机的应急供电及其启动过程中对供电设备的冲击。

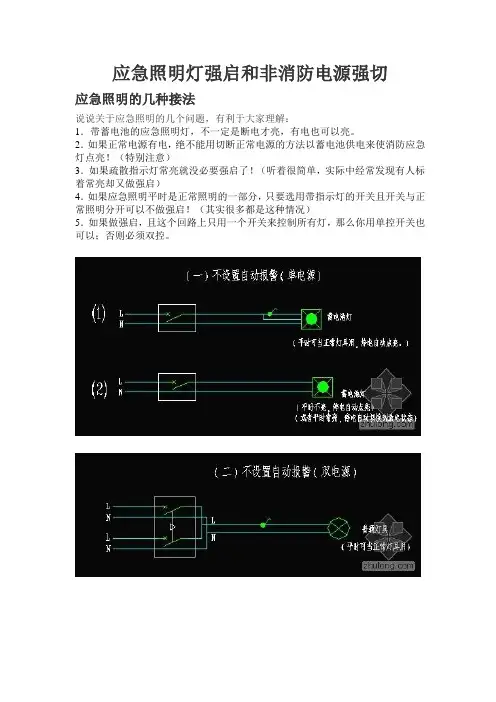

应急照明灯强启和非消防电源强切应急照明的几种接法说说关于应急照明的几个问题，有利于大家理解：1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。

2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意）3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启）4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况）5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用单控开关也可以；否则必须双控。

非消防电源强切（分励脱扣器原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。

热脱扣和电磁脱扣也用这个脱扣器。

给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。

分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。

断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。

这就是分励脱扣和电动操作分闸的区别。

断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。

所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。

分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。

切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。

分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。

分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭。

在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。

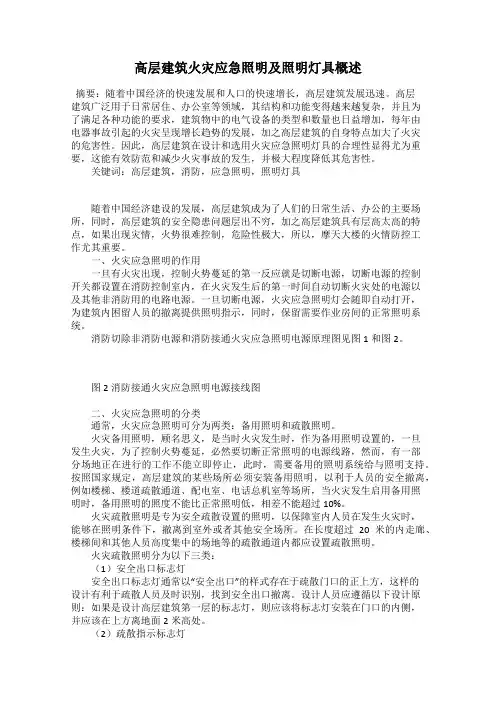

高层建筑火灾应急照明及照明灯具概述摘要：随着中国经济的快速发展和人口的快速增长，高层建筑发展迅速。

高层建筑广泛用于日常居住、办公室等领域，其结构和功能变得越来越复杂，并且为了满足各种功能的要求，建筑物中的电气设备的类型和数量也日益增加，每年由电器事故引起的火灾呈现增长趋势的发展，加之高层建筑的自身特点加大了火灾的危害性。

因此，高层建筑在设计和选用火灾应急照明灯具的合理性显得尤为重要，这能有效防范和减少火灾事故的发生，并极大程度降低其危害性。

关键词：高层建筑，消防，应急照明，照明灯具随着中国经济建设的发展，高层建筑成为了人们的日常生活、办公的主要场所，同时，高层建筑的安全隐患问题层出不穷，加之高层建筑具有层高太高的特点，如果出现灾情，火势很难控制，危险性极大，所以，摩天大楼的火情防控工作尤其重要。

一、火灾应急照明的作用一旦有火灾出现，控制火势蔓延的第一反应就是切断电源，切断电源的控制开关都设置在消防控制室内，在火灾发生后的第一时间自动切断火灾处的电源以及其他非消防用的电路电源。

一旦切断电源，火灾应急照明灯会随即自动打开，为建筑内困留人员的撤离提供照明指示，同时，保留需要作业房间的正常照明系统。

消防切除非消防电源和消防接通火灾应急照明电源原理图见图1和图2。

图2 消防接通火灾应急照明电源接线图二、火灾应急照明的分类通常，火灾应急照明可分为两类：备用照明和疏散照明。

火灾备用照明，顾名思义，是当时火灾发生时，作为备用照明设置的，一旦发生火灾，为了控制火势蔓延，必然要切断正常照明的电源线路，然而，有一部分场地正在进行的工作不能立即停止，此时，需要备用的照明系统给与照明支持。

按照国家规定，高层建筑的某些场所必须安装备用照明，以利于人员的安全撤离，例如楼梯、楼道疏散通道、配电室、电话总机室等场所，当火灾发生启用备用照明时，备用照明的照度不能比正常照明低，相差不能超过10%。

火灾疏散照明是专为安全疏散设置的照明，以保障室内人员在发生火灾时，能够在照明条件下，撤离到室外或者其他安全场所。

消防应急照明和疏散指示系统的安装与调试消防应急照明和疏散指示系统要按照国家标准《建筑电气工程施工质量验收规范》GB50303的要求进行布线，并按照下列要求进行安装与调试。

系统的安装消防应急照明和疏散指示系统施工安装前，应首先检查产品的外包装是否破损、外观及结构是否存在问题，并严格按照施工过程质量控制要求，对系统设备、材料及配件进行现场检查（检验）和选型符合性检查，不合格的设备、材料、配件及不符合设计图纸要求的产品不得使用。

一、一般要求1、消防应急灯具与供电线路之间不能使用插头连接；2、消防应急灯具安装后对人员正常通行不要产生影响，消防应急标志灯具周围要保证无遮挡物；3、带有疏散方向指示箭头的消防应急标志灯具在安装时应保证箭头指示的疏散方向与疏散方向相同；4、指示出口的消防应急标志灯具应固定在坚固的墙上或顶棚下，安装方式可以明装，也可以嵌墙安装；5、消防应急灯具在安装时应保证灯具上的各种状态指示灯易于观察，试验按钮（开关）能被人工或遥控操作；6、消防应急照明灯具安装时，在正面迎向人员疏散方向，应有防止造成眩光的措施；7、消防应急灯具吊装时宜使用金属吊管，吊管上端应固定在建筑物实体或构件上；8、作为辅助指示的蓄光型标志牌只能安装在与标志灯具指示方向相同的路线上，但不能代替标志灯具；9、消防应急灯具宜安装在不燃烧墙体和不燃烧装修材料上。

二、系统主要组件的安装1消防应急标志灯具的安装（1）在顶部安装时，尽量不要吸顶安装，灯具上边与顶棚距离宜大于200mm；吊装时，应采用金属吊杆或吊链，吊杆或吊链上端应固定在建筑结构件上；（2）低位安装在疏散走道及其转角处时，应安装在距地面（楼面）1m以下的墙上，标志表面应与墙面平行，凸出墙面的部分不应有尖锐角及伸出的固定件；（3）安装在地面上时，灯具的所有金属构件应采用耐腐蚀构件或做防腐处理，电源连接和控制线连接应采用密封胶密封，标志灯具表面应与地面平行，与地面高度差不宜大于3mm，与地面接触边缘不宜大于1mm；（4）在人员密集的大型室内公共场所的疏散走道和主要疏散线路上设置的保持视觉连续的消防应急标志灯具在安装时，箭头指示方向或导向光流流动方向应与疏散方向一致。

应急照明强启与非消防电源强切The document was finally revised on 2021应急照明灯强启和非消防电源强切应急照明的几种接法说说关于应急照明的几个问题，有利于大家理解：1．带蓄电池的应急照明灯，不一定是断电才亮，有电也可以亮。

2．如果正常电源有电，绝不能用切断正常电源的方法以蓄电池供电来使消防应急灯点亮！（特别注意）3．如果疏散指示灯常亮就没必要强启了！（听着很简单，实际中经常发现有人标着常亮却又做强启）4．如果应急照明平时是正常照明的一部分，只要选用带指示灯的开关且开关与正常照明分开可以不做强启！（其实很多都是这种情况）5．如果做强启，且这个回路上只用一个开关来控制所有灯，那么你用单控开关也可以；否则必须双控。

非消防电源强切（分励脱扣器原理）分励脱扣器本质上就是一个分闸线圈加脱扣器。

热脱扣和电磁脱扣也用这个脱扣器。

给分励脱扣线圈加上规定的电压，断路器就脱扣而分闸。

分励脱扣器常用在远距离自动断电的控制上，现在用得最多的就是消防控制室切断非消防电源。

断路器分励脱扣后是不能立刻远控合闸的，也不能直接手动合闸，必须将断路器再扣后方能合闸，这和过载等脱扣跳闸后要再扣一样。

这就是分励脱扣和电动操作分闸的区别。

断路器操作把手有三个位置，除大家知道的上分下合两个位置外，脱扣后把手将停留在中间位置。

所谓再扣就是将把手从中间位置下扳到分的位置使脱扣器重新钩住，然后才能合闸。

分励脱扣线圈电压种类有交流和直流，电压大小有各种电压等级。

切断非消防电源时用DC24V消防电源作分励脱扣线圈电源是最方便也是最简单的。

分励脱扣线圈只能短时间通电，时间一长就烧坏；所以在控制回路里要串接一个断路器的常闭接点，断路器脱扣后切断分励脱扣线圈的电流。

分励线圈是用来跳闸的合闸线圈是用来合闸的合闸线圈吸合所有的常开都闭合，所有的常闭都断开分励线圈吸合后（跳闸）所有的常开都断开，所有的常闭都闭。

在民用建筑中非消防电源的切除中,强切消防时需要停电的回路，选用带分励脱扣器的断路器，以使消防报警系统能在消防中心通过输入输出控制模块或控制电缆远距离使断路器跳闸，以切断此类负荷的电源。

消防应急照明和疏散指示系统的安装与调试消防应急照明和疏散指示系统要按照国家标准《建筑电气工程施工质量验收规范》GB50303勺要求进行布线，并按照下列要求进行安装与调试。

系统的安装消防应急照明和疏散指示系统施工安装前，应首先检查产品的外包装是否破损、外观及结构是否存在问题，并严格按照施工过程质量控制要求，对系统设备、材料及配件进行现场检查（检验）和选型符合性检查，不合格的设备、材料、配件及不符合设计图纸要求的产品不得使用。

一、一般要求1、消防应急灯具与供电线路之间不能使用插头连接；2、消防应急灯具安装后对人员正常通行不要产生影响，消防应急标志灯具周围要保证无遮挡物；3、带有疏散方向指示箭头的消防应急标志灯具在安装时应保证箭头指示的疏散方向与疏散方向相同；4、指示出口的消防应急标志灯具应固定在坚固的墙上或顶棚下，安装方式可以明装，也可以嵌墙安装；5、消防应急灯具在安装时应保证灯具上的各种状态指示灯易于观察，试验按钮（开关）能被人工或遥控操作；6、消防应急照明灯具安装时，在正面迎向人员疏散方向，应有防止造成眩光的措施；7、消防应急灯具吊装时宜使用金属吊管，吊管上端应固定在建筑物实体或构件上；8、作为辅助指示的蓄光型标志牌只能安装在与标志灯具指示方向相同的路线上，但不能代替标志灯具；9、消防应急灯具宜安装在不燃烧墙体和不燃烧装修材料上。

二、系统主要组件的安装1消防应急标志灯具的安装(1)在顶部安装时，尽量不要吸顶安装，灯具上边与顶棚距离宜大于200mm 吊装时，应采用金属吊杆或吊链，吊杆或吊链上端应固定在建筑结构件上；(2)低位安装在疏散走道及其转角处时，应安装在距地面(楼面) 1m以下的墙上，标志表面应与墙面平行，凸出墙面的部分不应有尖锐角及伸出的固定件；(3)安装在地面上时，灯具的所有金属构件应采用耐腐蚀构件或做防腐处理，电源连接和控制线连接应采用密封胶密封，标志灯具表面应与地面平行，与地面高度差不宜大于3mm与地面接触边缘不宜大于1mm(4)在人员密集的大型室内公共场所的疏散走道和主要疏散线路上设置的保持视觉连续的消防应急标志灯具在安装时，箭头指示方向或导向光流流动方向应与疏散方向一致。

火灾应急照明的供电电源及其原理接线图火灾应急照明的供电电源及其原理接线图本文关键词：接线，火灾，应急，供电，照明火灾应急照明的供电电源及其原理接线图本文简介：及作为工业安全装置民用建筑照明设施的一个重要组成部分，同人身安全密切相关。

当电源中断，特别是建筑物内发生火灾或其它灾害导致电源中断时，应急照明对相关人员疏散、保证人身安全、保障工作的继续进行、生产或运行中进行必须的操作或清理，以防止导致再生事故，都占有重要特殊的地位。

1火灾应急照明与非火灾应急照明的火灾应急照明的供电电源及其接线图本文内容：作为工业及民用建筑照明设施的一个重要组成部分，同人身安全密切相关。

当电源中断，特别是建筑物内发生火灾或其它灾害导致电源中断时，应急照明对相关人员疏散、保证人身安全、保证工作的继续需要进行、生产或运行中进行必须的操作或开展处置，以防止导致再生事故，即便占有重要特殊的地位。

1 火灾应急照明沃苏什卡火灾应急照明大火的区别应急照明包括备用照明、安全照明、疏散照明。

涵盖了火灾应急照明和非火警火灾应急照明两种情况。

而应急照明只包括备用照明与疏散照明。

火灾应急照明和非火灾二者从概念存上在差异。

1.1 全部投入工作的前提有差别非火灾应急照明投入工作的挹注前提是正常工作电源（电力系统电源，以下简称市电）发生故障，而火灾应急照明则是在发生火灾的情况下投入，与正常电源没有必然联系。

火灾时，火灾应急照明电源仍以正常电源为主仍旧电源，只有市电停止供电才转换为备用电源供电，即火灾时市电不洪灾一定会停电。

1.2 备用照明的定义有区别火灾应急照明主要作用是为消防作业及救援人员继续工作的场所在火灾时提供方便的可靠照明。

而即非火灾应急照明，是指正常照明控制器正常发生故障时，为保证工作或正常活动继续进行而设的，这个活动可以是办公、会议、比赛、演出等等。

及非火灾的备用照明，属于非消防负荷，火灾时的备用照明属于救护消防交通流量。

它们除了可以相联建筑物低压配电系统的备用电源外，是两个单一制的配电系统。

消防应急灯电路图工作原理奇辉GＦ066型全自动消防应急灯原理与维修消防应急灯被广泛安装于公共场所的走廊、消防通道内，属于消防专用设备。

市场上众多的消防应急灯具都是由消防公安部门监制的产品，品种繁多，但功能基本一致。

当市电停电时，消防应急灯自动点亮，来电时自动熄灭。

消防应急灯作为一种备用照明设备，在灯具内装有停电时提供电源的蓄电池，在有市电供电的情况下给电池充电。

由于长时间与220V交流电源并联在一起工作，所以易出故障。

由于属于专用产品，大多数不提供电路原理图。

附图是根据实物绘测的券枕GF-nC16型全白动消防应急灯电路原理图。

电路由电池充电电路、灯控制电路、电源电路和故障指示电路组成。

照明灯泡是L1、L2(2.5 W/3.6V螺旋式灯泡），电池是3.6V/1800mAh的镍镐可充电电池，在停电时可提供功率为Zx2.5W，照明时间不少于100min o在电路中设有三个轻触自恢复式按键：G（OFF关），K（ON开），S (TEST)试验。

三个不同颜色的状态指示灯，D12（H红色）表示充电，D13（W橙色）表示电路故障，D14（L绿色）表示外电供电。

在外电供电的情况下主供指示灯D14亮，给电池充电时D12亮。

一、工作原理1.灯控制电路由Q3,仍、Q5、Q7和键K, G构成，在无市电时，按一下K（开）键，Q5饱和导通，Q5的集电极电流通过R12使Q7维持导通；D11反向击穿工作在稳压状态，Q5的集电极电压给Q3, Q4提供偏置使其导通，点亮L1、L2。

当按一下G（关）键时，Q7截止，撤除了Q5导通条件，灯关闭。

当有市电供电时，外电源经D9使D7反向截止，Q5无法导通，键K和G都不能控制灯Ll, L2的开和关。

停电后二极管D7负极电位变为零，使其瞬间正向导通，Q5饱和导通，构成点灯电路条件，L1、L2点亮。

来一电后D7负极电位变高又反向截止，Q5截止，灯灭（起到自动控制的作用）。

点灯控制电路中D7、Q7通过R6工作在临界状态，开关键K,G只起到触发作用。

消防应急照明控制器使用说明书适用型号：J-C-11S82BJ-C-11S81B青鸟消防股份有限公司Jade Bird Fire Co.,Ltd.目录1概述 (1)1.1产品说明 (1)1.2安全须知 (1)2产品外形及安装方法说明 (3)2.1安装前检查 (3)2.2产品外形 (3)2.3安装环境及要求 (3)2.4搬运注意事项 (4)2.5安装空间要求 (4)2.6内部蓄电池组摆放及线路连接 (4)3接线端子的功能及使用 (6)3.1接线前注意事项 (6)3.2接线说明 (7)3.3接线端子功能说明 (7)3.4标准配接线 (8)4内部说明 (8)4.1内部操作说明 (8)4.2上电及其注意事项 (9)5键盘操作及界面 (10)5.1面板说明 (10)5.2按键区说明 (10)5.3工作模式介绍 (11)5.4常用操作说明 (11)5.5功能操作说明 (14)6常见故障及解决方法 (15)7维护与保养 (15)7.1维护保养注意事项 (15)7.2日常检查 (16)7.3定期检查 (16)8保修条例 (16)1概述1.1产品说明1.1.1产品介绍J-C-11S82B/J-C-11S81B应急照明控制器可对本公司生产的集中控制型消防应急灯具和应急照明集中电源等的工作状态进行控制与监控，其满足GB17945-2010《消防应急照明和疏散指示系统》的要求。

1.1.2产品特点1.故障报警：当控制器与应急灯具、应急集中电源之间的通信中断，或者应急灯具、应急集中电源发生故障时，控制器发出故障报警信号，即点亮故障指示灯，发出故障报警声。

2.应急控制：当接收到火灾报警信号时，控制器根据预先编制的疏散预案，自动控制应急灯具进入应急状态。

3.具有年检、月检、手动自检等功能。

4.具有1路RS485通信接口，可带多路从设备。

5.本控制器可与本公司开发的PC调试软件或安卓手机app调试应用软件，对本控制器进行信息读取、数据写入等操作。

高层建筑旳下列部位应设置应急照明：楼梯间、防烟楼梯间前室、消防电梯间及其前室、合用前室和避难层（间）。

配电室、消防控制空、消防水泵房、防烟排烟机房、供消防用电旳蓄电池室、自备发电机房、总机房以及发生火灾时仍需吸持工作旳其他房间。

观众厅、展览厅、多功能厅、餐厅和商业营业厅等人员密集旳场所。

公共建筑内旳疏散走道和居住建筑内走道长度超过20M旳内走道。

疏散用旳应急照明、其地而最低照度不应低于0.5LX消防控制室、消防水泵房.防烟排烟机房、配电室和自备发电机房、总机房以及发生火灾时仍需坚待工作旳其他房间旳应急照明，仍应保证正常照刚旳照度。

除二类居住建筑外，高层建筑旳疏散走道和安全出口处应设灯光硫散指示标志。

疏散应急照明灯宜设在墙面上或顶棚上。

安全出口标志宜设在出口旳顶部，疏散走道旳指示标志宜设在疏散走道及其转角处距地面1.00M如下旳墙面上。

走道疏散标志灯旳间距不应不小于20M。

应急照明灯和灯光疏散指示标志。

应设玻璃或其他不燃烧材利制作旳保护罩。

应急照明和疏散指示标志。

可采用蓄电池作备用电源，且持续供电时间不应少于20MIN，高度超过100M旳高层建筑持续供电时间不应少于30MIN。

在工业和民用建筑中，安全照明系统已引起一般重视。

由于它是在紧急状况下，保障人旳生命安全，并保证安全地撤离危险场所。

同步可进行必要旳操作，以有效地制止灾害或故障蔓延旳必要设施。

国际照明委员会（CIE）和不少国家都制定了对应旳规范和法规。

例如有：建筑物旳内部旳安全照明指南[（CIE）81-49 号技术文献] ；安全照明[U. S. A. (NEC)87-700(美国电气法规)] ；事故、疏散和警卫照明[原苏联CHNn11-4-79(照明设计规范)] ；安全照明[日本《照明手册》1978] . . . . . . ，我国亦有对应规范、原则：消防安全标志GB13495-92消防安全标志设置规定GB-15630-1995高层民用建筑设计防火规范GB50045-95消防应急照明灯具通用技术条件GA54-93民用建筑电气设计规范JGJ/T16-92一．《消防安全标志》GB13495-92 节录：第3. 4. 5 条在标志远离指示文物时，必须联用方向辅助标志。

应急照明集中电源(消防应急灯具专用应急电源)安装使用说明书JT-D-0.5KVA-02深圳市嘉泰智慧科技有限公司感谢您选择JT应急照明集中电源（消防应急灯具专用应急电源）！尊敬的用户：首先感谢您选用JT系列应急照明集中电源，从现在开始我们将成为朋友！我们非常高兴向您提供这一系列电源产品，希望它在未来的岁月里为您提供方便、可靠的服务，保证您的设备安全运作。

为了您的安全和更好的使用该系列应急照明集中电源，请您在安装使用前务必仔细阅读此使用手册！如果您对本手册的内容有疑问或不明确之处，请您在使用应急照明集中电源产品前与我们联系。

深圳市嘉泰智慧科技有限公司地址：深圳市光明新区光明街道观光路3009号招商局光明科技园B6栋3A邮编:518107电话:*************/29619269传真:*************目录1概述 (1)1.1产品特点： (1)1.2主要用途及使用环境： (1)1.3编号说明： (1)1.4工作环境： (2)1.5安全事项： (2)2产品简介 (3)2.1产品外观 (3)2.2总体结构及工作原理 (3)2.3工作原理 (4)2.4主要技术参数 (4)2.5保护功能 (5)3安装调试及使用操作 (6)3.1安装准备 (6)3.2安装位置 (6)3.3安装接线 (2)3.4接线端子说明 (2)3.5控制开关说明 (2)3.6前面板操作和显示示意图及说明 (2)3.7状态指示灯 (3)3.8面板开关功能 (3)3.9液晶控制 (3)3.10显示屏操作 (3)3.11液晶屏操作流程 (4)3.12应急照明集中电源试运行 (5)3.13应急照明集中电源的正常启动、关闭操作步骤 (6)4故障分析及排除 (6)5运输存储和开箱检查 (7)5.1搬运及开箱检查 (7)5.2储存环境 (8)6维护保养和售后服务 (8)6.1维护保养 (8)6.2售后服务 (9)1概述1.1产品特点：EPS采用微处理器智能控制的技术，负载适应能力强，包括电容性、电感性、混合性负载过载能力和抗冲击能力强，能承受满负载开机具有输入过压、欠压，输出过压、欠压，过载、短路等完善的保护功能 EPS前面板有LCD、LED双重显示方式，状态一目了然效率高（非应急供电时，基本不耗电）、噪音低、无排烟、无火载隐患自动切换，可实现无人值守性能稳定，安全可靠，使用寿命长1.2主要用途及使用环境：体育场馆、会展中心、大型商场、超市、酒店、医院、学校等人群密集场所的应急照明；高层住宅、写字楼、地下车库、人防通道的应急照明；其它有应急照明需要的场所。

一、安装声明：1. 安装前请仔细阅读说明书；2. 请专业电工安装；3. 为避免触电危险，在安装、维护前请确认关闭电源；4. 灯具可嵌入安装天花板表面，需预留足够的安装空间，不要在灯具上方覆盖隔热物和可燃物，以避免引发火灾；5. 玻璃如有开裂，请立即更换；6. 请勿将灯具安装于不稳定，不坚固的天窗上，以避免灯具坠落；7. 保留说明书，以备使用参考；8.此灯具内的光源应由制造商或其服务代理商或有类似资格的人来更换。

二、灯具安装接线示意图：1、按如下接线图正确安装及接线。

2、接通市电AC220V 时，灯具呈主电状态，然后点动试验按钮，试验灯具应急状态是否工作正常。

警告：如果灯具的外部软缆线损伤，需由专业人员更换，避免发生危险！三、主要技术指标：四、性能及使用说明：灯具上有：红色（充电）、绿色（主电）、黄色（故障）三种颜色指示灯各一个（或红黄绿三色指示灯一个），试验按钮一个, 蜂鸣器（电器盒内）一个。

主电：绿色指示灯，此指示灯长亮时，表示市电正常（注：本灯具有电压自动转换电路，市电电压如果处在150V 左右时，灯具会由主电状态转入应急状态，当市电电压上升到170V 左右时，灯具会自动由应急状态恢复主电状态。

使用本灯具时，应检查输入交流电压是否正常）。

此指示灯慢闪代表灯具进入月检状态。

此指示灯快闪代表灯具进入年检状态。

充电：红色指示灯，当灯具的交流输入端接通AC220V 电源时，灯内的电路自动给电池充电，电池处充电状态，红色指示灯发亮，当电池充满电时，红色充电指示灯熄灭，充满电后电路自动转入涓流浮充状态，延长了灯具的使用寿命。

故障：黄色指示灯，各种状态如下：1、电池未装或电池连线未接触好、直流保险管开路、电池短路或电池失效、电池充电回路短路时黄灯为慢闪状态。

2、光源开路或短路，应急回路故障时黄灯为快闪状态。

3、年检时间不够30min 时黄灯为长亮状态。

试验按钮：自复式按钮，用户应根据消防部门的要求对应急灯进行定期检查。

应急照明控制器TY-C-10W01B2安装使用说明书浙江台谊消防股份有限公司目录1.概述 (1)2.技术特性 (1)3.结构特征 (1)4.安装、调试 (3)5功能 (3)6故障分析与解决 (5)7安全保护装置及事故处理 (5)8.保养与维修 (5)9.包装、贮存 (5)10.开箱及检查 (5)11.其他 (5)12.售后服务 (5)1.概述应急照明控制器是集中电源集中控制型消防应急照明和疏散指示系统的控制核心，它与我公司生产的消防应急灯具专用应急电源和消防应急灯具组成完整的消防应急照明和疏散系统。

应急照明控制器采用10.0寸液晶显示屏。

应急照明控制器与应急电源采用CAN总线通信方式，具有2回路CAN总线，每一回路可以接32台应急电源，应急照明控制器可以监控3200个具有独立地址的消防应急灯具。

应急照明控制器配有多串口，可以与其它消防控制设备进行通信实现联动控制。

应急照明控制器执行《GB17945-2010消防应急照明和疏散指示系统》国家标准。

1.1产品特点●应急照明控制器采用自主研发控制主板，可以准确，与应急电源及灯具进行可靠通信，●应急照明控制器可以详细记录应急电源及灯具的各种状态信息，如故障报警、应急报警、自检等信息，便于维护查询；●应急照明控制器与应急电源采用CAN总线通信，共有2条CAN通信回路，每条回路可以接64台应急电源；●应急照明控制器设置有多种通信接口可以和其它消防设备进行通信，实现消防联动控制。

●应急照明控制器采用触屏控制。

1.2主要用途及使用范围●应急照明控制器用于有火警报警信号时控制并显示消防应急灯具、应急电源的工作状态；●适用于所有对消防有要求的地上或地下公共建筑物以及各种通道内。

1.3使用环境及工作条件●环境温度：0～+55℃；相对湿度：≤85%；气压：86kPa～106kPa；●额定电源电压：AC220V额定工作频率：50Hz；●备电电压：DC3.2V6Ah；2.技术特性2.1主要性能●应急照明控制器可以对连接到总线上的灯具进行在线扫描，观察灯具所处的状态，用来判断灯具是否有编址重复，灯具故障等情况；●控制器可以对在线灯具进行编址操作，对已经编写地址的灯具进行改写地址操作；●应急照明控制器与应急电源采用CAN总线通信，共有2条CAN通信回路，每条回路可以接64台应急电源，共可以接入3200个不同地址编码的应急灯具；●控制器实时监测自身主电、备电状态；●控制器可以实现主电、备电的自动切换；●控制器可以在市电下，实时打印系统状态；2.2主要参数●额定电源电压：AC220V额定工作频率：50Hz●备电电压：DC3.2V电池容量：6Ah；显示器：10.0寸液晶显示屏；总线方式：CAN-BUS；●传输距离：≤1000m（布线截面积不小于1.5mm2）●回路总数：2回路，可扩展；●通信接口：CAN通讯接口、RS485通讯接口、USB接口3.结构特征●外形尺寸：482mm×267mm×76mm●毛重：6.5kg●结构为嵌入安装，可选配壁柜、立柜、琴台安装方式；见图一。

集中控制型消防应急照明灯具安装使用说明书JT-ZLZC-E12W-ZM07-Y5H深圳市嘉泰智慧科技有限公司目录1概述 (1)2主要参数 (1)3结构特征与工作原理 (2)4安装与使用 (3)5故障分析与排除 (4)6保养与维修 (4)7运输与贮存 (4)8开箱检查 (4)9安全使用注意事项 (5)1概述欢迎使用我公司生产的JT-ZLZC-E12W-ZM07-Y5H系列集中控制型消防应急照明灯具，该系列灯具设计满足《GB17945-2010消防应急照明和疏散指示系统》的要求。

其特点为：1）应急转换时无机械触电，性能安全可靠2）内部芯片智能恒定输出电流，使灯具的亮度更稳定3）采用LED为发光光源，能耗极低、寿命长、烟雾穿透力强，易管理本产品主要适用于高层建筑、商场、娱乐场所、银行、医院等人员密集的地方，在发生消防事故的情况下，本产品可以自动为人员疏散提供最准确、最快捷的疏散路径。

本产品的型号组成是根据《GB17945-2010消防应急照明和疏散指示系统》来制定的，代表意义下所示：12341：产品型号：ZM07-Y5H代表本公司生产的型号2：产品代码：E12W中E代表发光类型为LED；12W代表额定功率为12W3：类别代码：Z代表照明灯具，L代表持续型；Z代表自带电源型；C代表集中控制型4:企业代码：JT代表深圳市嘉泰智慧科技有限公司本产品具有耐高温耐腐蚀的特性，可以在大多数的环境下正常使用，产品所采用的材料均为绿色环保材料。

2主要参数本产品的主要技术参数如下所示：额定电源电压：DC36V主电功耗：12W外壳防护等级：IP30应急工作时间：90分钟使用光源名称和参数：LED DC3.0V执行标准：GB17945-2010应急输出光通量：≥50lm应急转换时间：≤5S3结构特征与工作原理3.1产品外形图如图1所示：图1外形示意图3.2产品结构图如图2所示：图2产品结构示意图3.3产品工作原理当上级分配电装置为灯具提供DC36V电源信号时，灯具的线路板中DC-DC降压电路将DC36V电压降为控制电路和光源所需电压，通讯电路接收通讯信号，并将信号传递给控制电路，控制电路控制光源的点亮与熄灭，控制电路将信号反馈给通讯电路。
