照明接线原理图

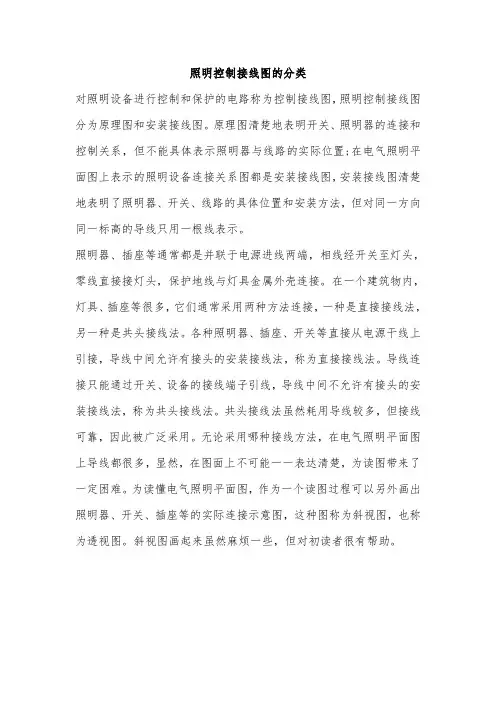

照明控制接线图的分类
对照明设备进行控制和保护的电路称为控制接线图，照明控制接线图分为原理图和安装接线图。

原理图清楚地表明开关、照明器的连接和控制关系，但不能具体表示照明器与线路的实际位置;在电气照明平面图上表示的照明设备连接关系图都是安装接线图，安装接线图清楚地表明了照明器、开关、线路的具体位置和安装方法，但对同一方向同一标高的导线只用一根线表示。

照明器、插座等通常都是并联于电源进线两端，相线经开关至灯头，零线直接接灯头，保护地线与灯具金属外壳连接。

在一个建筑物内，灯具、插座等很多，它们通常采用两种方法连接，一种是直接接线法，另一种是共头接线法。

各种照明器、插座、开关等直接从电源干线上引接，导线中间允许有接头的安装接线法，称为直接接线法。

导线连接只能通过开关、设备的接线端子引线，导线中间不允许有接头的安装接线法，称为共头接线法。

共头接线法虽然耗用导线较多，但接线可靠，因此被广泛采用。

无论采用哪种接线方法，在电气照明平面图上导线都很多，显然，在图面上不可能一一表达清楚，为读图带来了一定困难。

为读懂电气照明平面图，作为一个读图过程可以另外画出照明器、开关、插座等的实际连接示意图，这种图称为斜视图，也称为透视图。

斜视图画起来虽然麻烦一些，但对初读者很有帮助。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图一开单揑;…牛灯只■書一牛祥■耳生阳■畀•用* 单控开关HAT*L2UItL1L311XHfttilHM闸■的-三控开芙-・用寢三牛堆方控■-牛罐样韵开关叫■申逮开美”ft ”一开事!5开其一輕用程网ST MAWAS4HA型.中奪.S*t(i：a控钏一牛樂器・需對荷只一井瑕控开关加一只一拥多揑开关；色几X己茫打一宀田埠.二監趣共一F饭托尹龙.二H 卢M打戸乂. 爻推*如220V-开多控——个灯开关去悝制.实现多地栓制. 参橙开类播拔B!双控开关接线图22OV'LI L2**R只一开就控再芟彌醫只一开疹燈畀关火t*L一开期控：一初・菱樽牛畀罠盖用■・竇琨出口耳草再崎歼罠農■用划一・灯，■曲一幵握臂暨堆奔关播慢图三控开关接线图J-TN□光灯接线图双联双控开关接线图•照明线路的连接*■*■•・*・■*・・■■■■■*■ ・•・■■■«$ n ■ ■i 两个开关控制•盏灯［ ：火线必须经过开关* $1零线接灯头螺口上。

i N9 a-i ■ ! 4»Ei<-iaii-awF ■ +i- a 4 « ■ ai- a »-F 4■ kririmbiial N#AbriAiiribii*bn ■ im Ai arinhiirraa ■ h■ nMH 光灯接线图,火线必须貯过开・■! Sb !+-H ■B I + --H Bb I + r¥< BP !*-SJ++ -*!■!•______ rv^vxx ________镇逹器o起輝越日光灯85当K1掖到1检＜2扳到Hi 比电路犊舐电斶:;此窃 爲報动任何一个开羌，祸將使軌路斷开,电灯恿凤在开关也和驱之间任禽点接入飓刀孜掷开关母便斑以实现三地控制” K17K2ZK3处于團①状态时,电路是断开辿遼时无说扳动那一亍幵是都謔便电路接邇^Kl/K2/K3处于图②拔懑时，电路是接通的，这时羌益扳动那一'T ■开关都能便电路斷幵开关接线图一oK\a-： t»_-l。

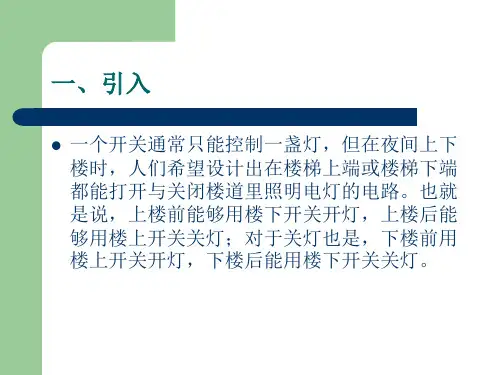

双控灯的原理图-三联开关接线图-一灯三控接线图双控灯的原理图三联开关接线图一灯三控接线图双控灯的原理图,任意一个开关的闭合/断开都可以控制灯泡的亮/灭。

三联开关接线图一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。

双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图：一开5孔插座接线分为两种1、开关不控制插座，而是接照明——2 开关不接照明，而是控制插座——是要用开关控制插座吗？1、先用试电笔找出火线2、关掉插座电源3、将火线接入开关2个孔中的一个，再从另一个孔中接出一根2.5MM2绝缘线接入下面的插座3个孔中的L孔内接牢。

4、找出零线直接接入插座3个孔中的N孔内接牢。

5、找出地线直接接入插座3个孔中的E孔内接牢。

注意：零、地线不能接错(一般面对插座左零右火上接地，否则插上用电设备，一开就会跳闸声光双控延时开关及其原理一、设计任务如下图，设计一个声光控制开关，用声音和光照同时控制，当光线很暗的时候有声音触发就打开开关（控制一个6v/100mA小灯泡负载），开关延迟时间在5-15秒之间可以调整。

当光线较强的时候声控不起作用。

用驻极体话筒；光敏电阻；晶体管；定时器555；发光二极管；电阻、电容器、二极管若干。

这些元件做成在线等帮助呀懂的来可以加分给个设计好的电路图和原理。

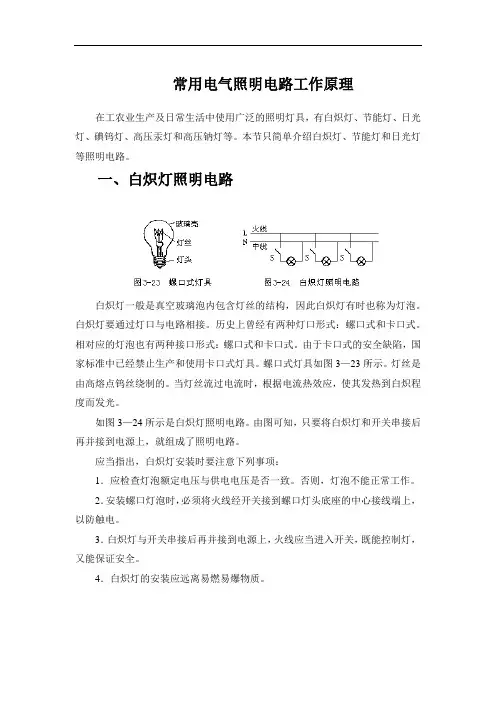

常用电气照明电路工作原理在工农业生产及日常生活中使用广泛的照明灯具，有白炽灯、节能灯、日光灯、碘钨灯、高压汞灯和高压钠灯等。

本节只简单介绍白炽灯、节能灯和日光灯等照明电路。

一、白炽灯照明电路白炽灯一般是真空玻璃泡内包含灯丝的结构，因此白炽灯有时也称为灯泡。

白炽灯要通过灯口与电路相接。

历史上曾经有两种灯口形式：螺口式和卡口式。

相对应的灯泡也有两种接口形式：螺口式和卡口式。

由于卡口式的安全缺陷，国家标准中已经禁止生产和使用卡口式灯具。

螺口式灯具如图3—23所示。

灯丝是由高熔点钨丝绕制的。

当灯丝流过电流时，根据电流热效应，使其发热到白炽程度而发光。

如图3—24所示是白炽灯照明电路。

由图可知，只要将白炽灯和开关串接后再并接到电源上，就组成了照明电路。

应当指出，白炽灯安装时要注意下列事项：1．应检查灯泡额定电压与供电电压是否一致。

否则，灯泡不能正常工作。

2．安装螺口灯泡时，必须将火线经开关接到螺口灯头底座的中心接线端上，以防触电。

3．白炽灯与开关串接后再并接到电源上，火线应当进入开关，既能控制灯，又能保证安全。

4．白炽灯的安装应远离易燃易爆物质。

在安装白炽灯时，通常使用验电笔来判定电源火线。

验电笔的构造如图3—25所示。

验电时手要接触笔尾的金属体，笔尖接触电线或与之相连的插座、导体等，如图3—26所示。

当笔中的氖管发光时，笔尖接触的就是火线。

二、节能灯照明电路节能灯作为一种新型灯具，经过近十年的发展，已经形成了相当的产业规模，据有关部门统计，原来白炽灯应用空间的60％已经被节能灯具占有。

之所以形成这种局面，是由于节能灯使用寿命长、耗电低的特性，一只5 W的节能灯可以达到25 W的白炽灯的照度，其平均使用寿命是白炽灯使用寿命的8倍。

节能灯的接口部分与白炽灯标准相同，可以互换使用。

节能灯的结构和工作原理与白炽灯有很大的不同。

白炽灯是一种简单的电加热高温致光原理，而节能灯是借助电子技术，产生高频高压，进而使特种气体启辉发光。

生活中最常见的，进门打开客厅的一盏灯，直接到卧室休息时关掉客厅灯，无需再跑回客厅关灯，所以就可以采用三控开关，共同控制一个电源。

家居和装修常面临灯饰、台灯的线路连接，三个开关控制一盏灯，就是在双控的基础上，将两个开关的连接线中间增加一个双刀双掷开关，也可用双开代替。

一、双控开关的连接方法
1、电源火线分三根线，分别连接到灯饰的三个开关，从每个开关的三个裸线都连接到灯的一端，之后从等的另一端出来的一根线连接到电源的零线上。

这种接线是单联3控，先了解三个开关单开，这种单开要三个连接柱，电源火线介入第一个开关的中间接住才行。

2、使用两个双联开关，将两个开关控制一盏灯的连接方法，之后将两开关之间的2根双联线断开，用一个双刀双接开关将它们
全部链接起来，使能通过他的开和关，达到原来2根线回复导通或交叉后导通，之后就可以完成三个开关控制一盏灯链接电路了。

二、台灯点灯家居装修线路图纸也能有DWG、DXF、PDF、JPG 等多种格式，版本也有很多种。

为了防止不同格式打不开、版本高图纸在低版本CAD软件中打不开等等问题，可以采用以下免费方法，转换成想要的版本或格式。

三、30种常见的照明控制原理图，这可是几十年老电工师傅的经验呀!。

一灯单控、一灯双控、一灯三控、一灯多控照明电路图一灯单控、一灯双控、一灯三控、一灯多控照明电路图双控开关接线图三控开关接线图日光灯接线图双联双控开关接线图开关接线图一双控开关接线图二双控开关接线图三单联双控开关接线原理图双联或多联双控开关接线原理参照此图即可单联双控开关接线/物件图双联或多联双控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢7单联多控开关接线原理图双联或多联多控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢8单联多控开关接线物件图双联或多联多控开关接线原理参照此图即可仅供学习与交流，如有侵权请联系网站删除谢谢9单联双控开关接线图、单联多控开关接线原理图/比较图仅供学习与交流，如有侵权请联系网站删除谢谢10单联双控开关接线图、单联多控开关接线图/比较图楼梯间双控开关接线图及实物连线图双联双控开关接线图，整理双联双控开关接线图的三种接线方法特别提醒，采用省线法，虽然节省些导线，但安全隐患非常大，特别是使用的开关质量不好时，常由于切换接线端时，由于开关分离不彻底，比较容易导致开关内部短路，从而导致整个线路短路，烧毁电表保险丝，如果使用了一段时间之后，这种表现尤为突出。

因此不提倡使用这种省线法布线。

一灯三控接线图三个位置控制一个灯，需要两只双控开关加一只中途开关；四个位置控制一个灯，需要两只双控开关加两只中途开关；五个位置控制一个灯，需要两只双控开关加三只中途开关，以此类推。

在电线排设上，同双控的排线一样都是排双线，只要注意两个双控开关装配在双线的前后两端，中途开关装配在中间即可（中途开关在中间实现两条电线的换向通断）。

双控开关好买，中途开关不好买而且巨贵，不过可以自己动手改制。

简单的办法是买一个两开双控开关，中间用502胶水点一下，让两个双控开关一起联动，就是中途开关了。

接线可看下面的原理图。

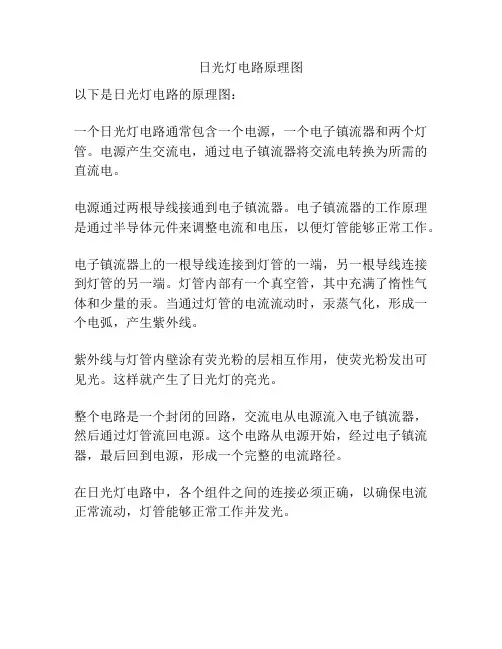

日光灯电路原理图
以下是日光灯电路的原理图：
一个日光灯电路通常包含一个电源，一个电子镇流器和两个灯管。

电源产生交流电，通过电子镇流器将交流电转换为所需的直流电。

电源通过两根导线接通到电子镇流器。

电子镇流器的工作原理是通过半导体元件来调整电流和电压，以便灯管能够正常工作。

电子镇流器上的一根导线连接到灯管的一端，另一根导线连接到灯管的另一端。

灯管内部有一个真空管，其中充满了惰性气体和少量的汞。

当通过灯管的电流流动时，汞蒸气化，形成一个电弧，产生紫外线。

紫外线与灯管内壁涂有荧光粉的层相互作用，使荧光粉发出可见光。

这样就产生了日光灯的亮光。

整个电路是一个封闭的回路，交流电从电源流入电子镇流器，然后通过灯管流回电源。

这个电路从电源开始，经过电子镇流器，最后回到电源，形成一个完整的电流路径。

在日光灯电路中，各个组件之间的连接必须正确，以确保电流正常流动，灯管能够正常工作并发光。

应急照明接线原理
应急照明接线原理是指在紧急情况下，通过一些特殊的电路设计，将电源切换到备用电源上，以提供照明功能。

这种设计常见于一些需要24小时不间断照明的场所，例如商场、办公楼等。

下面是一种常见的应急照明接线原理示意图：
在平常情况下，照明电路的电源来源于市电，通过开关控制灯具的开关状态。

当市电正常供电时，灯具就可以正常工作。

然而，一旦市电供电中断，应急照明系统会自动切换到备用电源上。

备用电源通常采用蓄电池或柴油发电机等，可以在市电中断后立即为照明电路提供电力。

在市电中断后，应急照明系统会感应到市电的中断信号，并迅速将电源切换到备用电源上。

同时，系统会通过一系列的保护装置，例如保护继电器和电路断路器，保证照明电路的正常运行。

当市电恢复供电后，应急照明系统会再次感应到市电的恢复信号，并立即将电源切换回市电。

这样，照明电路就可以继续使用市电供电，同时备用电源也会自动充电，以备下次市电中断时使用。

此外，为了保证应急照明系统的可靠性，设计中还应包括自动测试功能。

系统会定时进行自检，测试备用电源的电量和性能，以确保在紧急情况下备用电源的可靠性。

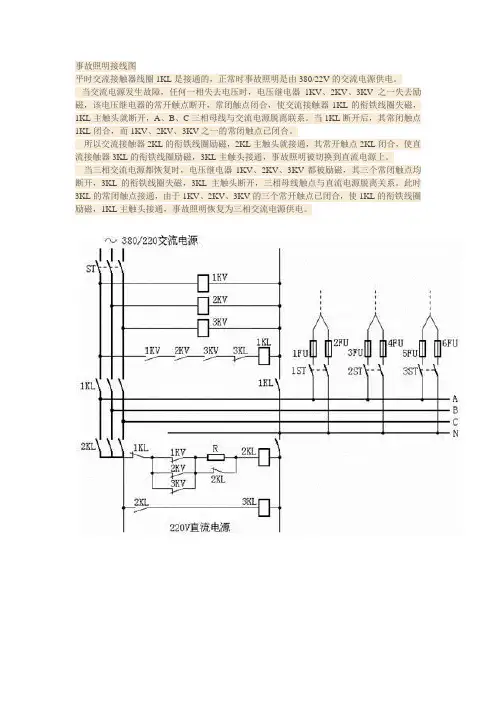

事故照明接线图
平时交流接触器线圈1KL是接通的，正常时事故照明是由380/22V的交流电源供电。

当交流电源发生故障，任何一相失去电压时，电压继电器1KV、2KV、3KV之一失去励磁，该电压继电器的常开触点断开，常闭触点闭合，使交流接触器1KL的衔铁线圈失磁，1KL主触头就断开，A、B、C三相母线与交流电源脱离联系。

当1KL断开后，其常闭触点1KL闭合，而1KV、2KV、3KV之一的常闭触点已闭合。

所以交流接触器2KL的衔铁线圈励磁，2KL主触头就接通，其常开触点2KL闭合，使直流接触器3KL的衔铁线圈励磁，3KL主触头接通，事故照明被切换到直流电源上。

当三相交流电源都恢复时，电压继电器1KV、2KV、3KV都被励磁，其三个常闭触点均断开，3KL的衔铁线圈失磁，3KL主触头断开，三相母线触点与直流电源脱离关系。

此时3KL的常闭触点接通，由于1KV、2KV、3KV的三个常开触点已闭合，使1KL的衔铁线圈励磁，1KL主触头接通，事故照明恢复为三相交流电源供电。
