动态电路一、动态电路分析：第一种类型：滑动变阻器滑片的移动引起的电路中物理量的变化1、串联电路中，电流简单，电压复杂，所以分析思路为：2、并联电路中，例1、下列图中，滑片向右移时，各表的示数变化情况是：开关通断引起电路变化分析：①增加或减小（短路某个电阻）接入电路电阻的个数；②改变电路的连接方式；③使电表所连接的位置发生改变。

第二种类型：改变多个开关的闭合状态引起的电路中物理量的变化1、首先确定初始时的电路性质（串联还是并联），确定各电表测的是哪段电路。

2、再确定电路变化后的性质（串联还是并联），确定各电表测的是哪段电路，必要时可画出等效电路图。

3、按串并联电路电流、电压的特点和欧姆定律确定电表的变化情况，看谁变了，谁没变，利用电源电压不变、定值电阻不变等隐含条件解决问题。

第三种类型：由传感器阻值变化引起电表示数变化1、判断电路的连接方式。

2、明确电表测量范围。

3、根据外部条件判断电阻的变化情况。

电阻的变化情况确定后同第一种类型。

例3-1、将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图电路。

光敏电阻的阻值随光照强度的增大而减小。

闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A．A表和V表示数均变小B．A表示数变小，V表示数变大C．A表示数变大，V表示数变小D．A表和V表示数均变大例3-2、如图所示，R是压敏电阻，它的阻值随压力的增大而增大，闭合开关S，当压敏电阻R受到的压力增大时（）A. 电流表示数变小B. 电压表示数变小C. 灯L变亮D. 电路总功率变大巩固练习1、如图1所示的电路,闭合S后,滑片P向右移动过程中,下列说法正确的是（）A、电流表示数变小,电压表示数变大B、电流表、电压表示数均变小C、电流表、电压表示数均变大D、电流表示数变大,电压表示数变小2、如图2所示的电路中，电源的电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，滑片P向右移动时，则（）A．电流表A的示数变大B．电压表V的示数不变C．电压表与电流表比值变大D．以上都不正确3、如图3电源电压不变，闭合开关S后，当滑动变阻器的滑片P向右移动时，下列判断正确的是( )A、三只电表的示数都变大B、三只电表的示数都变小C、A1表、A2表的示数变小，V表的示数不变D、A1表的示数变小，A2表、V 表的示数不变4、如图4所示电路，当开关S闭合时，电压表V示数不变。

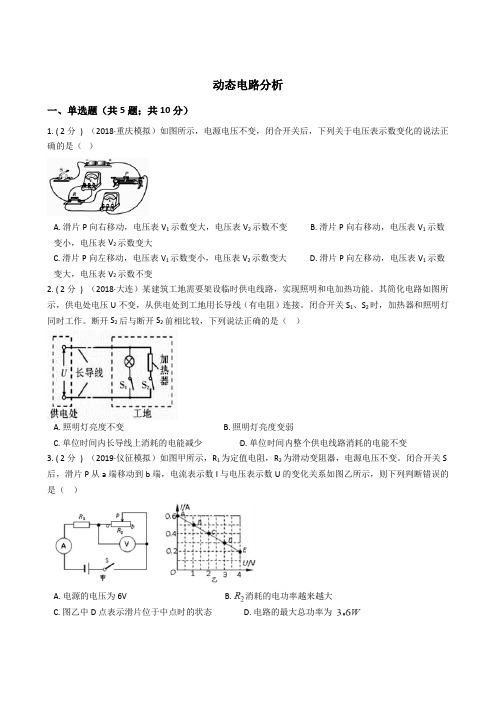

动态电路分析一、单选题（共5题；共10分）1. ( 2分) （2018·重庆模拟）如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是（）A. 滑片P向右移动，电压表V1示数变大，电压表V2示数不变B. 滑片P向右移动，电压表V1示数变小，电压表V2示数变大C. 滑片P向左移动，电压表V1示数变小，电压表V2示数变大D. 滑片P向左移动，电压表V1示数变大，电压表V2示数不变2. ( 2分) （2018·大连）某建筑工地需要架设临时供电线路，实现照明和电加热功能。

其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。

闭合开关S1、S2时，加热器和照明灯同时工作。

断开S2后与断开S2前相比较，下列说法正确的是（）A. 照明灯亮度不变B. 照明灯亮度变弱C. 单位时间内长导线上消耗的电能减少D. 单位时间内整个供电线路消耗的电能不变3. ( 2分) （2019·仪征模拟）如图甲所示，R1为定值电阻，R2为滑动变阻器，电源电压不变。

闭合开关S 后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则下列判断错误的是（）A. 电源的电压为6VB. 消耗的电功率越来越大C. 图乙中D点表示滑片位于中点时的状态D. 电路的最大总功率为4. ( 2分) （2018·贺州）用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0～15V，电流表量程为0～0.6A，滑动变阻器规格为“20Ω 1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是（）A. 灯泡L工作时的最小功率是0.7WB. 电流表示数的变化范围是0.25～0.55AC. 滑动变阻器允许的取值范围是2～20ΩD. 电压表示数的变化范围是3～6V5. ( 2分) （2018·青浦模拟）如图所示电路，电源电压保持不变，当电键S 闭合，向右移动滑动变阻器滑片P 的过程中（）A. 电流表A 的示数变大B. 电压表V 的示数变小C. 电压表V 示数与电流表A 示数的比值不变D. 电压表示V 示数变化量与电流表A 示数变化量的比值不变二、填空题（共5题；共15分）6. ( 2分) （2019·百色）如图所示的电路，电源电压恒定，闭合开关，当变阻器滑片P往左滑动时，灯泡L的亮度________；调节滑片P从变阻器最右端滑到最左端的过程中，电压表V1的变化范围为2.5V～4.5V，电压表V2的变化范围为2V〜0V，电流表的变化范围为0.1A〜0.16A，则变阻器的最大阻值是________Ω。

一．选择题1．在如图1所示电路中，当闭合开关后，滑动变阻器的滑片向右移动时A．电流表示数变大，灯变暗B．电流表示数变小，灯变亮C．电压表示数不变，灯变亮D．电压表示数不变，灯变暗2．在如图2所示电路中，当闭合开关后，滑动变阻器的滑片向右移动时A．电压表示数变大，灯变暗B．电压表示数变小，灯变亮C．电流表示数变小，灯变亮D．电流表示数不变，灯变亮3．在如图3所示电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。

一段时间后，其中一灯突然熄灭，而电流表、电压表示数都不变，则产生这一现象的原因可能是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路4．在如图4所示电路中，电源电压不变，闭合开关S，电路正常工作。

一段时间后，发现一个电压表示数变大，则A．灯L可能变亮B．灯L可能亮度不变C．电阻R可能断路D．电阻R可能短路5．在如图5所示电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。

一段时间后，其中一盏灯突然变亮，而电压表V1示数变小，电压表V2示数变大，则产生这一现象原因可能是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路6．在如图6所示电路中，当开关S闭合时A．整个电路发生短路B．电流表示数变小C．电流表示数不变化D．电流表示数变大7．在图7所示电路中，当开关S闭合时，灯L1、L2均不亮。

某同学用一根导线去查找电路故障。

他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。

由此可以判断A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路8．如图8所示，当滑片P向右移动时A．电流表A示数不变，电压表V示数不变B．电流表A示数不变，电压表V示数变大C．电流表A示数变小，电压表V示数变大D．电流表A示数变小，电压表V示数不变9．在图9所示电路中，电源电压为6伏，当开关S闭合时，只有一只灯泡发光，且电压表V 的示数为6伏。

产生这一现象的原因可能是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路二．填空题10．如图10，当滑片P向右移动时，A1表示数____，A2表示数_____，V表示数_____。

动态电路1．如图所示的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；若将电键S2也闭合，电压表的示数将_______。

（选填“变小”、“不变”或“变大”）2．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变大”、“不变”或“变小”）3．如图电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。

（选填“变大”、“不变”或“变小”）4．如图所示，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。

电流表A。

与电流表A1示数的差值跟电压表V示数的比值_______。

（选填“变小”、“不变”或“变大”）5．在如图所示的电路中，电源电压保持不变。

闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______（选填“变小”、“不变”或“变大”）6．在如图所示电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。

（选填“变小”、“不变”或“变大”）。

7．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。

（选填“变小”、“不变”或“变大”）8．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。

（选填“变小”、“不变”或“变大”）9．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。

动态电路1.在如图所示的四个电路中，电源电压相同且不变，电阻R的阻值均相等，闭合电键S,A.电流表A的示数B.电压表V］的示数C.电压表V］示数与电压表V2示数之和D.电压表V；示数与电流表A示数的比值3.在如图所示的电路中，变阻器连入电路的电阻线是部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将，电表示数随之.（后两空均选填“变大”、“不变”或“变小”）总F拥蛮丸：变小B4•如图所示的电路，电源电压不变。

闭合开关S后，两电阻正常工作，比较A、B、C、D四处的电流大小，其中可能正确的是（）BA.I>1B.I>1ADBCC.IVID.I=1ABCDA. 始终变大C.先变大再变小B. 始终变小5•如图5所示的电路中，电源电压保持不变，电阻R 1的阻值为10欧，变阻器R 2上标有“20欧1安”的字样，闭合电键S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（）D6•在如图8所示的电路中，断开电键S,若a 、b 两电表都是电流表示数之比为2:5,贝V 电阻R1、R2的连接方式为联，电阻之比为。

若a 、b 两个表都是电压表，闭合电键S 后，a 、b 两电表示数之比为。

15r (131井？(14)L ：3；(K.)2：5aab7•在图3所示的电路中，将电压表V 正确连入电路，闭合电键s,电路正常工作。

若将滑动变阻器「的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，贝怔确的判断是（）CA. 电压表V 并联在叫两端，滑片P 由a 端向b 端移动B. 电压表V 并联在R ；两端，滑片P 由b 端向a 端移动C. 电压表V 并联在R ；两瑞，滑片P 由a 端向b 端移动D. 电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动8．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，贝甲、乙两导体的电阻之比—1;若将它们串联在电路中时，通过甲、乙导体的电流之比—1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比—1.（均选填“大于”、“等于”或“小于”） li （13｝小于」（14）等于#（15）導于*9. 如图所示的电路中，电源电压保持不变，电键S 「S 2均闭合.当电键S 2由闭合到断开时,电路中① 电流表A ］的示数.② 电压表V 示数与电流表A 示数的比值.(均选填“变大”、“不变”或“变小”)10.在图所示的电路中，电源电压保持不变.闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时()DA.只有电流表A1的示数不发生变化B.只有电压表V的示数不发生变化C.电压表V示数与电流表A2示数的比值变小D.电流表％示数与电流表A2示数的比值变大11.在图所示的电路中，将两个电流表A2分别正确连入电路不同位置，闭合电键S,两个电流表均有示数，且％的示数大于A2的示数.移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变.(1) __________________ 电流表A1测量的是中的电流，A2测量的是中的电流.(均选填“叫支路”、“R2支路”或“干路”)21(2)若电流表兔与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动(选填“左”或“右”).215.(⑼干路C20)E支閒(21)右12.在图(a)、(b)所示的电路中，电源电压相等且保持不变.闭合电键S2，电流表A的示数相同；断开电键'S2,两电流表示数仍相同.下列关于电阻*R2和R3的大小关（叮（b>A. R>R>R123B. R>R>R312C. R>R>R321D. R>R>R21313. 在如图所示的电路中，电源电压保持不变，电键S’S 2同时闭合时，电路中（）DA. 电压表V 的示数不变B. 电流表A 1的示数变大C. 电压表V 示数与电流表A ］示数的比值不变D. 电压表V 示数与电流表A 示数的乘积变大A. R>R ，U<U ABCDABCDB. R<R ，U<U ABCDABCDC. R>R ，U>UABCDABCDD. R<R ，U>UABCDABCD15. 在图所示的电路中，电源电压不变，当电键S 由闭合到断开时，电压表（）DA.V ］示数减小，V 2示数减小B.V ］示数增大，V 2示数增大C. V ；示数减小，V ：示数增大D.V ；示数增大，V ：示数减小系正确的是（） C14.如图所示，长度相同、横截面积不同的同种金属棒AB 和CD 连接在一起后接在电源两端.于AB 和CD 的电阻R 及两端电压U 的判断，正确的是（）C说116.在如图所示的电路中，电源电压保持不变，闭合电键S,电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A；示数的比值；③电压表示数V与电流表A示数的乘积；④电流表兔示数与A示数的比值;⑤电压表示数V与电流表A示数的比17. 在图3所示的电路中，电源电压保持不变，闭合电键S ，当滑动变阻器的滑片P 向右动时，下列说法中正确的是（A.灯泡变暗，电压表示数变大 C.灯泡变亮，电压表示数不变 ）B B.电路消耗的总功率变小，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变18. 如图5所示的电路中，电源电压保持不变。

考点 动态电路计算1．(2019·莱芜)在如图所示的电路中，灯泡L 标有“6V 3W”字样，电源电压及灯泡电阻均保持不变，滑动变阻器最大阻值为20Ω，定值电阻R 0=10Ω。

当S 、S 1都闭合，滑片P 移动到最左端时，灯泡L 正常发光，则A ．此时电流表的示数为0.5AB ．电源电压为12VC ．此时电路消耗的总功率为6.6WD ．若S 闭合、S 1断开，且滑片P 移动到中点时电流表的示数为0.2A【答案】C【解析】当滑片P 移动到最左端时，滑动变阻器连入阻值为0， R 0与灯泡L 并联。

此时灯泡L 正常发光，说明灯泡两端电压等于其额定电压，即6V ，根据并联电路电压的规律，电源电压为6V ，故B 错误；此时通过灯泡电流： I L =P U =3W 6V =0.5A ，此时通过R 0电流： I 0=U R 0=6V 10Ω=0.6A ，干路电流：I L = I L + I 0=0.5A+0.6A=1.1A ，因此电流表示数为1.1A ，故A 错误；电路消耗的总功率：P 总=UI =6V×1.1A=6.6W ，故C 正确；若S 闭合、S 1断开，R 0与R 串联，滑片P 移动到中点时，滑动变阻器接入电路电阻为10Ω，此时电路电流I ′=U R 0+ R =6V 10Ω+10Ω=0.3A ，故D 错误。

2．（2019·孝感）（多选）如图所示，电源电压恒为3.0V ，R 1为定值电阻，滑动变阻器R 2的阻值变化范围为0～50Ω，闭合开关，当滑片P 处于某一位置时，电压表示数为2.0V ，电流表的示数为0.1A ，则（ ）A ．定值电阻R 1＝20ΩB ．当滑片P 向右滑动时，电压表的示数变大C ．整个电路总功率的最小值为0.15WD ．当滑动变阻器的功率为0.2W ，R 2＝5Ω或R 2＝20Ω【答案】BCD【解析】解：A 、由电路图可知，R 1、R 2串联，电压表测R 2两端的电压U 2＝2.0V ，电流表测电路中的电流I 1＝0.1A ，根据串联电路电压特点可知，R 1两端的电压：U 1＝U －U 2＝3V －2V ＝1V ，由I ＝U R 可知，定值电阻R 1的阻值：R 1＝U 1I 1 ＝1V 0.1A＝10Ω，故A 错误； B 、当滑片P 向右滑动时，R 2接入电路的阻值变大，根据串联分压的特点可知，R 2两端的电压变大，即电压表的示数变大，故B 正确；C 、当R 2接入电路的阻值最大时，电路总电阻最大，根据P ＝U 2R 可知，整个电路总功率的最小，此时电路总电阻：R ＝R 1+R 2＝10Ω+50Ω＝60Ω，电路的最小电功率：P 最小＝U 2R ＝(3V)260Ω＝0.15W ，故C 正确； D 、滑动变阻器的功率：P 2＝I 2R 2＝(U R 1+R 2)2R 2， 即：0.2W ＝（3V 10Ω+R 2）2×R 2， 为了便于计算，将单位去掉化简得：2R 22﹣50R 2+200＝0，即：（2R 2－10）（R 2－20）＝0，解得：R 2＝5Ω或R 2＝20Ω，故D 正确。

与滑动变阻器相关的动态电路（70小题）1．如图1所示的电路中，电源电压不变。

当S 闭合，滑动变阻器的滑片P 由a 端向b 端滑动时，电压表的示数将(9开始)： A ．变大； B ．不变； C ．变小；D ．无法确定。

2．在图2所示的电路中，滑动变阻器R 1的总电阻为30欧，R 2的阻值为20欧。

将滑片P 从b 向a 移动时，电流表的示数变化范围是： A ．0—0.24安； B ．0.24—0.6安； C ．0—0.6安；D ．0.4—0.6安。

3．在如图3所示的电路中，当S 闭合，滑动变阻器的滑片向左滑动时，电流表和电压表示数: A ．电流表示数变大，电压表示数变小； B ．电流表示数变小，电压表示数变大；C ．电流表示数变小，电压表示数变小；D ．电流表示数变大，电压表示数变大。

4．在如图4所示的电路中，电源电压不变，当S 闭合，滑动变阻器的滑片P从左向右移动时，三个电表示数的变化情况是：A ．A 变大，V1不变，V 2变大； B ．A 变大，V 1变小，V 2不变； C ．A 不变，V 1变小，V 2变大； D ．A 变小，V 1变大，V 2变大。

5．在如图5所示的电路中，滑动变阻器R 1的总电阻为3欧，R 2的电阻为2欧，当滑动变阻器的滑片P 从a 到b 的过程中：A ．P 在a 点时，电压表的示数为12V ；B ．P 在a 点时，电压表的示数为20V ；C ．P 在b 点时，电压表的示数为20V ；D ．P 在b 点时，电压表的示数为12V 。

6．在如图6所示的电路中，电源电压为20伏不变，当S 闭合，滑动变阻器的滑片由左向右滑动时，三个电表示数的变化情况是：A ．A 增大，V 1增大，V 2减小；B ．A 减小，V 1减小，V 2增大；C ．A 不变，V 1不变，V 2增大；D ．A 不变，V 1不变，V 2不变。

（图3） （图1）（图2）（图4）（图5）（图6）7．如图7所示的电路中，电源电压不变，电压表和电流表的示数分别为U 和I ，当滑动变阻器的滑片P 向右滑动时：A ．U 增大，I 减小；B ．U 不变，I 减小；C ．U 减小，I 减小；D ．U 增大，I 增大。

电路动态分析与故障判断练习题一、电路动态分析：例1： 如图所示的电路中，电源电压E 。

开关S 闭合后，电灯L 1、L 2均能发光。

现将滑动变阻器R 的滑片P 稍向上移动，下列说法正确的是( )A ．电灯L 1、L 2均变亮B 、电灯L 1变亮，L 2变暗C ．电流表的示数变小D ．电源的总功率变小例2：如图所示，电源电压E 。

当滑动变阻器滑片P 向右端移动时，下面说法中正确的是( ) A 、电压表V 1的读数减小，电流表A 1的读数增大 B ．电压表V 1的读数增大，电流表A 1的读数减小 C 、电压表V 2的读数减小，电流表A 2的读数增大 D ．电压表V 2的读数增大，电流表A 2的读数减小练习1. 如图所示电路，当滑动变阻器滑片向右滑动时，电流表和电压表示数变化情况是A ．电流表和电压表示数都不变B ．电流表示数不变，电压表示数都变大C 、电流表示数变小，电压表1示数变小，电压表2示数不变D ．电流表示数变大，电压表1示数不变，电压表2示数变大练习2. 如图所示的电路图中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向左滑动，下列说法正确的是（ ）A ．电流表A 的示数变小，电压表V 1的示数变大B 、电流表A 的示数变小，电压表V 1的示数不变C ．电压表V 1与电压表V 2的示数之和不变D ．电压表V 2与电流表A 的示数之比不变练习3. 如图所示的电路中，电源两端的电压保持不变。

闭合开关S ，将滑动变阻器的滑片P 向右移动，下列说法正确的是（ ）A. 灯L 变亮，电压表V 1的示数不变B. 灯L 变亮，电压表V 2的示数变小C. 电流表A 的示数变小，电压表V 1的示数变大 D 、电流表A 的示数变小，电压表V 2的示数变大练习4. 如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑片滑动时，发现电流表A1的示数变大，则（ ）A、滑动变阻器的滑片在向左滑动B．电压表V的示数变大C、电流表A的示数变大D．电压表V与电流表A示数的比值变大练习5. 如图所示的电路中，电源电压不变，R1为定值电阻，开关S闭合后，滑片向右移动时（ ）A．电流表示数变大，电压表与电流表示数之比变大B、电流表示数变小，电压表与电流表示数之比不变C．电流表示数变大，电压表与电流表示数之比不变D．电压表示数变大，电压表与电流表示数之比变大练习6. 如图所示的电路，电源电压不变。
