ET2670A耐压测试仪操作规程
- 格式:doc
- 大小:15.00 KB
- 文档页数:2

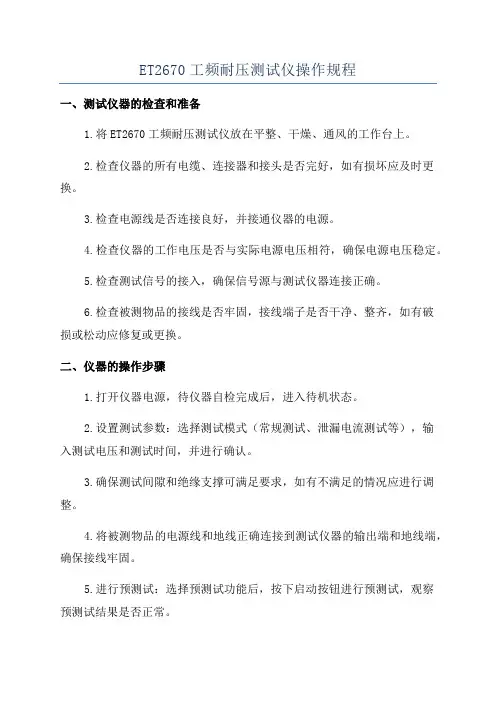

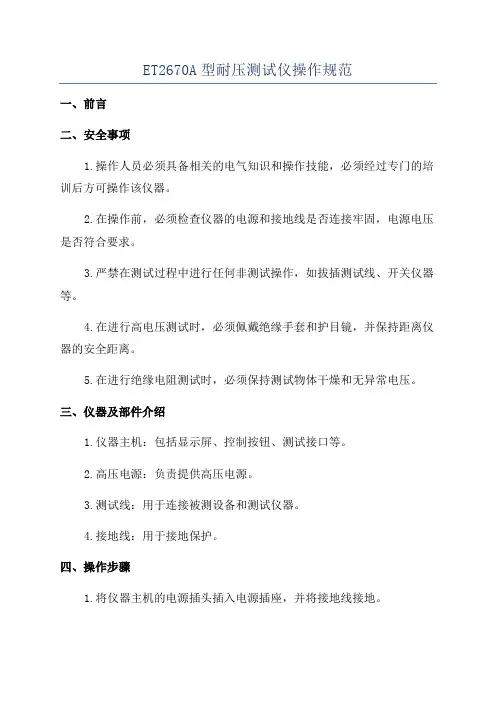

ET2670工频耐压测试仪操作规程一、测试仪器的检查和准备1.将ET2670工频耐压测试仪放在平整、干燥、通风的工作台上。
2.检查仪器的所有电缆、连接器和接头是否完好,如有损坏应及时更换。
3.检查电源线是否连接良好,并接通仪器的电源。
4.检查仪器的工作电压是否与实际电源电压相符,确保电源电压稳定。
5.检查测试信号的接入,确保信号源与测试仪器连接正确。
6.检查被测物品的接线是否牢固,接线端子是否干净、整齐,如有破损或松动应修复或更换。
二、仪器的操作步骤1.打开仪器电源,待仪器自检完成后,进入待机状态。
2.设置测试参数:选择测试模式(常规测试、泄漏电流测试等),输入测试电压和测试时间,并进行确认。
3.确保测试间隙和绝缘支撑可满足要求,如有不满足的情况应进行调整。
4.将被测物品的电源线和地线正确连接到测试仪器的输出端和地线端,确保接线牢固。
5.进行预测试:选择预测试功能后,按下启动按钮进行预测试,观察预测试结果是否正常。
6.开始正式测试:按下启动按钮,测试仪器开始输出测试电压,并计时。
7.监测测试过程中的电流和电压变化,确保测试结果准确。
8.测试结束后,不要立即断开电源,应等待仪器稳定后再进行断电。
9.关闭仪器电源,将所有连接线和接头拆除,清理测试现场,并将仪器放置在干燥、通风的地方。
三、注意事项1.在操作前必须仔细阅读《ET2670工频耐压测试仪用户手册》,了解仪器的使用方法和注意事项。
2.在测试过程中应保持专注,并配合好仪器的操作步骤。
3.在测试高压设备时,应穿戴好绝缘手套和绝缘工具,确保安全。
4.禁止在湿度大、静电环境或有易燃、易爆物质存在的地方使用仪器。
5.定期对仪器进行保养和校准,保持仪器的正常工作状态。
6.如发现仪器故障或其他异常情况,应立即停止使用并通知维修人员。
7.使用结束后要注意及时断开电源,并按照规定进行仪器的关机和清理。
8.严格按照操作规程进行操作,不得随意更改测试参数、操作步骤等。
耐压测试仪器操作规程一、前言电气耐压测试仪器是电力、电子、通信等行业常用的测试设备之一,具有保证电气设备安全性能的重要作用。
为了正确、安全地操作和使用耐压测试仪器,防止事故发生,特制定本操作规程。
二、适用范围本操作规程适用于电气耐压测试仪器的日常操作和使用。
三、仪器准备1.检查仪器是否完好,无损坏、松动等异常情况;2.根据测试需求,将仪器设置为所需的测试模式;3.检查仪器的电源线是否良好连接,无损坏、漏电等异常情况;4.检查仪器的接地线是否连接良好,确保仪器和被测电设备接地可靠。
四、安全操作1.操作人员应穿着防静电服,并佩戴绝缘手套;2.在进行测试之前,先将被测电设备的电源关闭,并拔掉电源插头;3.操作人员应严格按照仪器说明书的要求进行操作,不得随意更改测试参数;4.在测试过程中,应密切观察仪器的指示和报警灯,一旦发现异常情况,应立即停止测试并排除故障;5.在更换被测电设备时,应将测试仪器的电源关闭,并等待一段时间,确保仪器内部的电荷完全放电;6.操作人员应保持仪器周围的清洁和整洁,避免杂物混入并造成故障;7.操作人员应及时对仪器进行维护和保养,定期进行校准和检测。
五、仪器存放1.仪器应存放在干燥、清洁、通风良好的地方;2.仪器存放时,应避免阳光直射、高温、潮湿等恶劣环境;3.仪器存放时,应选择稳定的平台,并避免与其他物品相互挤压;4.仪器存放时,应将仪器的电源线及各类连接线整理妥当,避免纠缠和损坏。
六、事故处理1.发生电气事故时,应立即切断电源,并进行急救措施;2.事故发生后,应立即汇报给主管领导,并进行相关记录和处理;3.事故原因应进行事故调查和分析,确保事故不再发生。
七、附则1.对于特殊型号或复杂的测试仪器,操作人员应仔细阅读仪器的说明书,并接受专业培训后方可操作;通过遵守以上操作规程,可以在使用耐压测试仪器时更加安全、准确地进行测试,提高工作效率,确保电气设备的安全性能。
同时,请注意及时关注相关法律法规的更新,以保证操作规程的合法性和合规性。
2670A型耐压测试仪作业指导书
一、定义:
瑞柯仪器2670A型耐压测试仪用于检测电线束材料电性能之耐电压性能试验要求
二、仪器原理:I=U/R
三、试验准备:
1、试验前,准备好要测试之样品,并按照标准试验要求备制样品,
2、准备试验结果记录本和相关试验报告表格
四、试验流程和仪器操作步骤:
1.接通220V工作电源.
2.设定试验要求漏电流和试验时间.
3.测试连接线,接入仪器对应孔位上(如下图)
4.把测试连接线-黑色线夹住线束导体,红色高压棒靠在绝缘护套上.
5.用手按住高压棒的启动按钮,开始测试(注意,这个过程中请不要人体接触测试样品,注意安全及保证测试结果的准确性).
6.测试完毕如果良品则通过,测试通不过会有报警提示音
7.测试完成,关闭电源,取下连接线. 做记录.

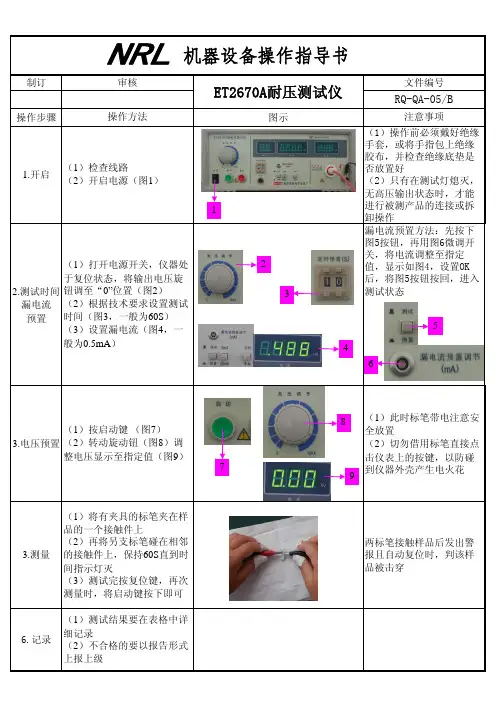

五、仪器操作及试验示意图
六、仪器保养及维护要求(瑞柯仪器提示)
1.请保证稳定的输入电源.
2.规范的操作流程
3.提供安全、通风、常温环境.
4.试验完毕后请及时清理使用过和未试验之样品.保证环境整洁.
5.本仪器操作人员需得到培训合格方可使用,未经培训之人员,请勿
接触及操作本仪器.。

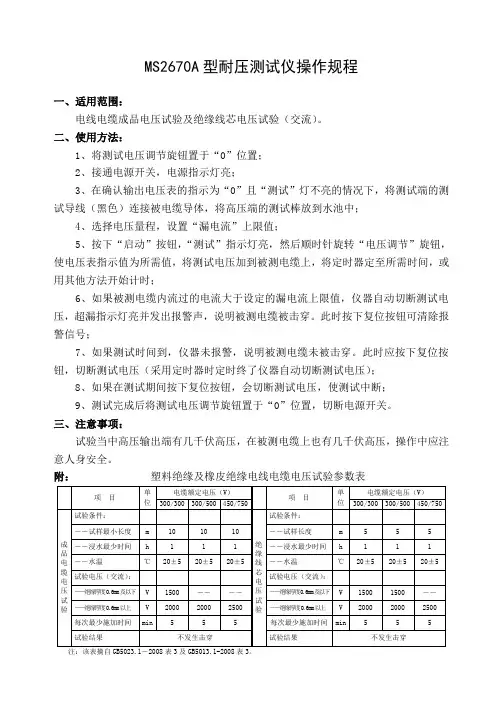

MS2670A型耐压测试仪操作规程
一、适用范围:
电线电缆成品电压试验及绝缘线芯电压试验(交流)。
二、使用方法:
1、将测试电压调节旋钮置于“0”位置;
2、接通电源开关,电源指示灯亮;
3、在确认输出电压表的指示为“0”且“测试”灯不亮的情况下,将测试端的测试导线(黑色)连接被电缆导体,将高压端的测试棒放到水池中;
4、选择电压量程,设置“漏电流”上限值;
5、按下“启动”按钮,“测试”指示灯亮,然后顺时针旋转“电压调节”旋钮,使电压表指示值为所需值,将测试电压加到被测电缆上,将定时器定至所需时间,或用其他方法开始计时;
6、如果被测电缆内流过的电流大于设定的漏电流上限值,仪器自动切断测试电压,超漏指示灯亮并发出报警声,说明被测电缆被击穿。
此时按下复位按钮可清除报警信号;
7、如果测试时间到,仪器未报警,说明被测电缆未被击穿。
此时应按下复位按钮,切断测试电压(采用定时器时定时终了仪器自动切断测试电压);
8、如果在测试期间按下复位按钮,会切断测试电压,使测试中断;
9、测试完成后将测试电压调节旋钮置于“0”位置,切断电源开关。
三、注意事项:
试验当中高压输出端有几千伏高压,在被测电缆上也有几千伏高压,操作中应注意人身安全。
附:塑料绝缘及橡皮绝缘电线电缆电压试验参数表。
耐压测试仪操作规程耐压测试仪操作规程1. 引言耐压测试仪是用来检测电气设备、仪器仪表、电线电缆等电气产品的耐压性能的仪器。
正确操作耐压测试仪对于保障产品安全质量至关重要。
本操作规程旨在规范耐压测试仪的操作,确保测试过程准确可靠。
2. 仪器准备2.1 检查耐压测试仪是否处于正常工作状态,确保仪器的电源和仪器的各个部分均正常工作。
2.2 检查测试仪的电压和频率设置是否与被测产品要求相符。
2.3 确保测试仪的接地线连接良好,确保仪器与被测产品的连接可靠。
3. 测试准备3.1 根据被测产品的要求选择合适的测试夹具或测试线缆。
3.2 将被测产品正确连接到测试仪上,确保连接牢固可靠。
3.3 给测试仪供电,打开仪器的电源开关。
3.4 根据被测产品的要求设置测试参数,如测试电压、测试时间等。
4. 测试操作4.1 调整测试参数到初始值,设置电压为0,并设置测试时间。
4.2 打开测试仪的高压开关,通过观察仪表的读数判断仪器是否正常工作。
4.3 缓慢调节测试电压,逐渐升高至被测产品要求的电压水平,同时观察被测产品是否有异常状况。
4.4 维持被测产品在测试电压下一段时间,记录测试时间,并观察被测产品的反应。
4.5 在测试结束后,逐渐降低测试电压,直到电压为0。
4.6 关闭测试仪的高压开关,断开测试线缆或夹具。
4.7 将测试仪的电源开关关闭,断开电源供应。
4.8 如果需要继续进行下一轮测试,可以从第4.2步再次开始。
5. 测试结果记录与分析5.1 在测试过程中,及时记录每次测试的参数设置、测试时间、测试结果等关键信息。
5.2 对于出现异常的测试结果,应及时停止测试,并进行故障排查与处理。
5.3 根据测试结果进行分析,判断被测产品是否符合要求。
6. 安全注意事项6.1 在使用耐压测试仪之前,应进行必要的安全知识培训,确保操作人员理解并掌握安全操作规程。
6.2 在测试过程中,应维持测试仪周围的工作环境整洁、干燥,避免发生火灾或电击等危险。
耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态,并连接到电源和地线。
2. 检查测试仪器的标定和校准情况,确保测试结果准确可靠。
3. 准备好待测试的设备或产品,并确保其符合安全操作规范。
二、测试仪器设置1. 根据待测试设备的电压等级,设置测试仪器的输出电压范围。
2. 根据待测试设备的绝缘等级,设置测试仪器的测试时间和泄漏电流限值。
3. 确认测试仪器的输入和输出连接正确,以及地线接地良好。
三、测试操作1. 将待测试设备连接到测试仪器的输入端,并确保连接牢固可靠。
2. 打开测试仪器的电源,按照设定的参数进行测试操作。
3. 在测试过程中,及时观察设备的情况和测试仪器的指示,注意防范意外和危险。
四、测试结果1. 测试结束后,关闭测试仪器的电源,并断开待测试设备的连接。
2. 根据测试仪器的指示或记录,检查测试结果是否符合设备的要求。
3. 将测试结果记录并保存,作为设备安全性评估的依据。
五、维护和保养1. 经常检查测试仪器的外观和功能,确保其正常工作和安全使用。
2. 定期对测试仪器进行校准和检测,保证测试结果的准确性。
3. 如发现测试仪器故障或异常,应及时停止使用并进行维修处理。
六、安全注意事项1. 在使用测试仪器时,应穿戴符合安全规范的防护用具,确保人身安全。
2. 遵守测试仪器的操作说明和安全注意事项,以防万一的事故和故障发生。
3. 如遇到紧急情况或问题,应立即停止操作并向相关人员报告和求助。
以上即是耐压测试仪的操作规程,希望大家在实际操作中能够严格遵守,确保设备的安全和可靠性。
ET2670A耐压测试仪操作规程一、使用方法1 开启电源前应逆时针旋转电压调节旋钮至最小,使之处于输出零伏位置;2 在连接被测物前必须保证高压指示灯熄灭和电压表指示为零;3 漏电流值设定:按下预置开关,用小一字螺丝刀调节漏电流调节旋钮,根据需要设定漏电流值漏电流值范围从0至5.0毫安。
(漏电流测试过程中如测试产品测试漏电流为2毫安以上20毫安以下时,可按下2 mA /20mA泄露电流量程开关进行测试。
)漏电流测试过程中当漏电流值大于设定值时,仪器一进入测试状态就转入报警状态(报警指示灯亮,蜂鸣器持续讯响);4 测试方式设定:仪器提供定时和手动两种测试方式供用户选择,复位状态下或测试状态下按定时键进行切换,相应方式的指示灯亮;平常使用的测试方式为定时测试。
5 测试:(1)、手动测试方式:定时设定为关;A、复位状态下按启动键,仪器进入测试状态,高压指示灯亮,旋转电压调节旋扭至所需的电压值;B、测试结束仪器也没有进入报警状态,请按复位键,仪器切断电压输出,高压指示灯熄灭,退出到复位状态,被测物为合格品;C、如果在测试过程中,测试电流达到漏电流设定值时,仪器自动切断输出电压、高压指示灯熄灭,进入报警状态,被测物为不合格品。
此时按复位键可退出报警状态并转入复位状态;(2)、定时测试方式;定时设定为开。
A、定时时间设定:定时时间由两位拨盘组成,从左往右分别为十位和个位,单位为秒。
定时时间范围从1秒至99秒,连续可调。
当设定值为00时,仪器自动讯响两下提醒用户设定定时时间(一般设定时间为70s,前10s调节电压,后60s 测试);B、复位状态下按启动键,仪器进入测试状态,高压指示灯亮,旋转电压调节旋扭至所需的电压值;C、定时测试过程中,如果测试电流达到漏电流设定值时,仪器自动切断输出电压并进入报警状态,被测物为不合格品。
定时时间到,仪器也没有进入报警状态,仪器自动切断输出电压并退出到复位状态,被测物为合格品。

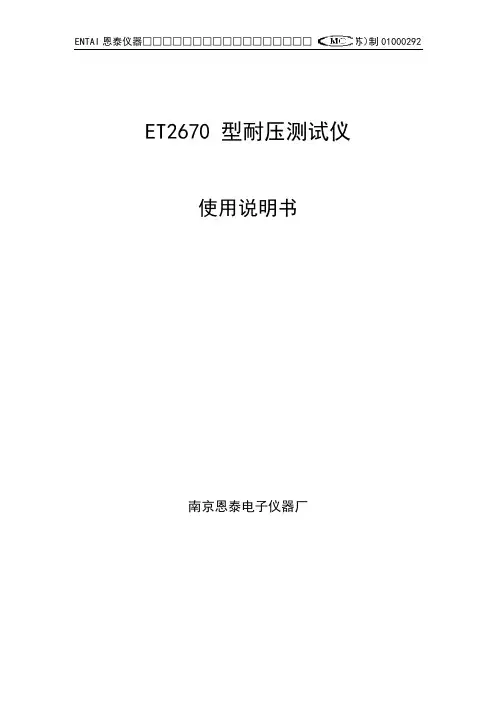

ENTAI恩泰仪器□□□□□□□□□□□□□□□□□(苏)制01000292 ET2670 型耐压测试仪使用说明书南京恩泰电子仪器厂目录一、简介二、技术规格三、使用前注意事项四、工作方框图五、使用说明与操作步骤六、附件及保修感谢客户购买、使用我厂的产品,为保正用户安全、正确的使用本厂产品,敬请用户在操作之前详细阅读木说明书的全部内容。
如果用户在使用过程中有疑问,请与本厂或本厂授权的代理商进行联系。
用户对本说明书如有不同理解,以本厂技术部门的解释为准。
本说明书适用于ET2670A型耐压测试仪。
请用户妥善保管本说明书,以保证仪器的止常使用。
一、简介:耐压测试仪是测量耐电压强度的仪器,它可以直观、准确、快速、可靠地测试各种被测对象的击穿电压、漏电流等电气安全性能指标,并可以作为交流高电压源用来测试元器件和整机性能。
ET2670A型耐压测试仪,是按照IEC, ISO, BS, UL, JIS等国际国内的安全标准要求而设计,耐压AC从0~5kV,漏电流从AC:0.1~20mA。
适合各种电器、绝缘材料、高.低压开关柜、低压母线、电机、各种元器件的安全耐压和漏电流的测试、同时也是科研实验室、技术监督部门不可缺少的耐压试验设备。
ET2670A全数显型耐压测试仪,测试电压、漏电流测试和时间均为数字显示,切断电流可根据不同安全标准和用户不同需求连续任意设定,功能更加丰富实用,并且可通过漏电流显示反映被测体漏电流的实际值和比较同类产品不同批次或不同厂家产品中的耐压好坏程度。
二、技术规格:1、电压测试范围:AC: (0~5) kV士5%2、漏电流测试范围:AC: (0.1~2/20) mA二挡±(5% +2个字)3、漏电流报警值预置范围:AC:(0.1~2/20) mA二挡±(5% +2个字)(连续设定)4、时间测试范围:(1~99)s,±5%连续设定,手动测试∝5、变压器容量:500VA。

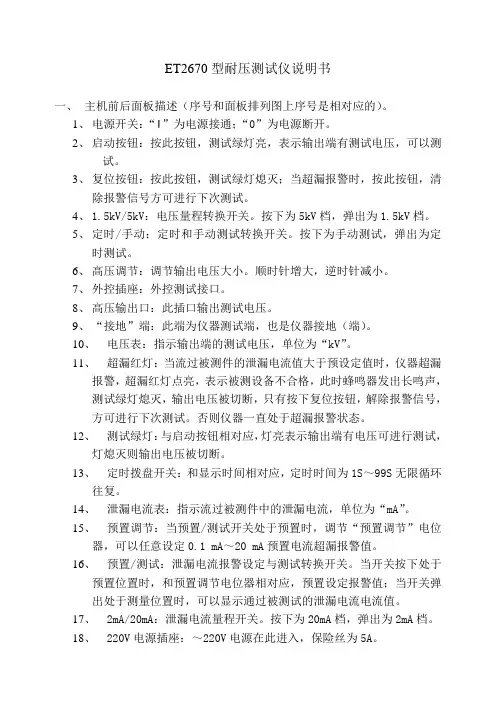

ET2670型耐压测试仪说明书一、主机前后面板描述(序号和面板排列图上序号是相对应的)。
1、电源开关:“I”为电源接通;“0”为电源断开。
2、启动按钮:按此按钮,测试绿灯亮,表示输出端有测试电压,可以测试。
3、复位按钮:按此按钮,测试绿灯熄灭;当超漏报警时,按此按钮,清除报警信号方可进行下次测试。
4、1.5kV/5kV:电压量程转换开关。
按下为5kV档,弹出为1.5kV档。
5、定时/手动:定时和手动测试转换开关。
按下为手动测试,弹出为定时测试。
6、高压调节:调节输出电压大小。
顺时针增大,逆时针减小。
7、外控插座:外控测试接口。
8、高压输出口:此插口输出测试电压。
9、“接地”端:此端为仪器测试端,也是仪器接地(端)。
10、电压表:指示输出端的测试电压,单位为“kV”。
11、超漏红灯:当流过被测件的泄漏电流值大于预设定值时,仪器超漏报警,超漏红灯点亮,表示被测设备不合格,此时蜂鸣器发出长鸣声,测试绿灯熄灭,输出电压被切断,只有按下复位按钮,解除报警信号,方可进行下次测试。
否则仪器一直处于超漏报警状态。
12、测试绿灯:与启动按钮相对应,灯亮表示输出端有电压可进行测试,灯熄灭则输出电压被切断。
13、定时拨盘开关:和显示时间相对应,定时时间为1S~99S无限循环往复。
14、泄漏电流表:指示流过被测件中的泄漏电流,单位为“mA”。
15、预置调节:当预置/测试开关处于预置时,调节“预置调节”电位器,可以任意设定0.1 mA~20 mA预置电流超漏报警值。
16、预置/测试:泄漏电流报警设定与测试转换开关。
当开关按下处于预置位置时,和预置调节电位器相对应,预置设定报警值;当开关弹出处于测量位置时,可以显示通过被测试的泄漏电流电流值。
17、2mA/20mA:泄漏电流量程开关。
按下为20mA档,弹出为2mA档。
18、220V电源插座:~220V电源在此进入,保险丝为5A。
二、操作步骤操作时必需戴好橡胶绝缘手套、坐椅和脚下垫好橡胶绝缘垫!只有在测试灯熄灭,无高压输出状态时,才能进行被试品连接或拆卸操作!1、测试a、根据相对应标准选择对应的泄漏电流量程,将“预置/测试”开关按下置于预置状态,调节“预置调节”电位器至设定报警值,然后将“预置/测试”开关弹出置于测试状态。

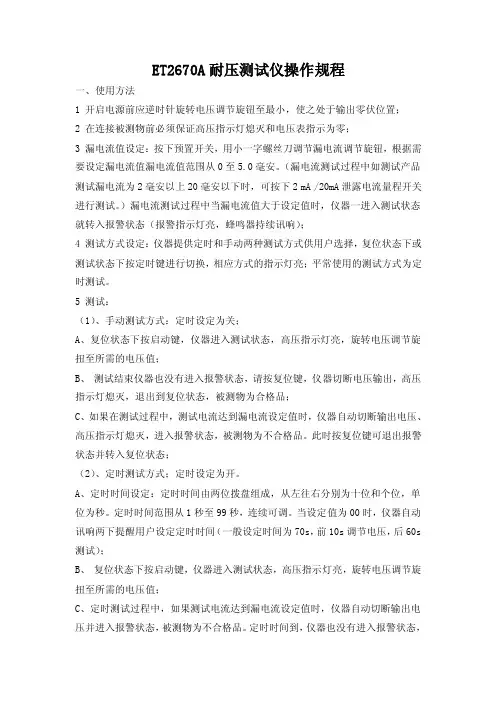

ET2670A耐压测试仪操作规程
一、使用方法
1 开启电源前应逆时针旋转电压调节旋钮至最小,使之处于输出零伏位置;
2 在连接被测物前必须保证高压指示灯熄灭和电压表指示为零;
3 漏电流值设定:按下预置开关,用小一字螺丝刀调节漏电流调节旋钮,根据需要设定漏电流值漏电流值范围从0至5.0毫安。
(漏电流测试过程中如测试产品测试漏电流为2毫安以上20毫安以下时,可按下2 mA /20mA泄露电流量程开关进行测试。
)漏电流测试过程中当漏电流值大于设定值时,仪器一进入测试状态就转入报警状态(报警指示灯亮,蜂鸣器持续讯响);
4 测试方式设定:仪器提供定时和手动两种测试方式供用户选择,复位状态下或测试状态下按定时键进行切换,相应方式的指示灯亮;平常使用的测试方式为定时测试。
5 测试:
(1)、手动测试方式:定时设定为关;
A、复位状态下按启动键,仪器进入测试状态,高压指示灯亮,旋转电压调节旋扭至所需的电压值;
B、测试结束仪器也没有进入报警状态,请按复位键,仪器切断电压输出,高压指示灯熄灭,退出到复位状态,被测物为合格品;
C、如果在测试过程中,测试电流达到漏电流设定值时,仪器自动切断输出电压、高压指示灯熄灭,进入报警状态,被测物为不合格品。
此时按复位键可退出报警状态并转入复位状态;
(2)、定时测试方式;定时设定为开。
A、定时时间设定:定时时间由两位拨盘组成,从左往右分别为十位和个位,单位为秒。
定时时间范围从1秒至99秒,连续可调。
当设定值为00时,仪器自动讯响两下提醒用户设定定时时间(一般设定时间为70s,前10s调节电压,后60s 测试);
B、复位状态下按启动键,仪器进入测试状态,高压指示灯亮,旋转电压调节旋扭至所需的电压值;
C、定时测试过程中,如果测试电流达到漏电流设定值时,仪器自动切断输出电压并进入报警状态,被测物为不合格品。
定时时间到,仪器也没有进入报警状态,
仪器自动切断输出电压并退出到复位状态,被测物为合格品。
二、注意事项:
1、操作者必须戴合适的绝缘手套和站在适当的绝缘垫上;
2、仪器必须可靠接地,并与被测物的地可靠连接;
3、被测物应放置在恰当的绝缘垫上;
4、对被测物、测试线和高压输出端的操作必须在高压指示灯熄灭和电压表指示为零的状态下进行;
5、不得将输出地线与交流电源线短路,以免外壳带有高压,造成危险;
6、测试容性被测物后应对被测物进行放电处理,以免发生高压电击意外;
7、尽可能避免高压输出端与地短路,以防发生意外;
8、如有指示灯工作不正常时,仪器应立即进行修理;
9、在不使用仪器时,必须将电压调节旋扭逆时针旋转至最小并关断电源;
10、仪器存放一年后,必须由计量部门检定合格后,方可继续使用;
11、如果仪器在测试状态下关机,下次开机时,仪器自动进入报警状态,此时按复位键退出到复位状态;
12、当仪器出现异常状况时,必须关闭工作电源,立即找相关人员处理。
