接闪器(避雷针,避雷网,避雷带的安装)默认分类2010-05-20 14:13:06 阅读340 评论1 字号：大中小订阅二、接闪器安装(一)接闪器的选择和布置1.接闪器的构成接闪器应由以下的一种或多种组成：(1)独立避雷针;(2)架空避雷线或架空避雷网;(3)直接装设在建筑物上的避雷针、避雷带或避雷网。
2.采用滚球法布置接闪器滚球法是以hr为半径的一个球体，沿需要防直击雷的部位滚动，当球体只触及接闪器(包括被利用作为接闪器的金属物)，或只触及接闪器和地面(包括与大地接触并能承受雷击的金属物)，而不触及需要保护的部位时，则该部分就得到接闪器的保护，图11-35 所示。
图11-35 从闪电先导尖端至地面目标的击距hr滚球法是基于以下的闪电数学模型(电气——几何模型)：(11-1)或简化为：hr≈9.4·I2/3(11-2)式中hr——闪电的最后闪络距离(击距)，见表11-16。
I——与hr相对应的得到保护的最小雷电流幅值(kA)，即比该电流小的雷电流可能击到被保护的空间。
表11-16 滚球半径与避雷网尺寸图11-36 双支避雷针简化保护范围示意1—建筑物;2—避雷针;3—保护范围;4—保护宽度屋面避雷针安装，地脚螺栓和混凝土支座应在屋面施工中由土建人员浇灌好，地脚螺栓预埋在支座内，至少有2根与屋面、墙体或梁内钢筋焊接。
待混凝土强度满足施工要求后，再安装避雷针，连接引下线。
施工前，先组装好避雷针，在避雷针支座底板上相应的位置，焊上一块肋板，再将避雷针立起，找直、找正后进行点焊，最后加以校正，焊上其他三块肋板。
避雷针要求安装牢固，并与引下线焊接牢固，屋面上有避雷带(网)的还要与其焊成一个整体，如图11-37所示。
图11-37 避雷针在屋面上安装1—避雷针;2—引下线;3—-100mm×8mm，L=200筋板;4—m25mm×350mm地脚螺栓;5—-300mm×8mm，L=300底板2.避雷带(网)安装避雷带通常安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙顶(平屋顶)等部位，对建筑物进行保护，避免建筑物受到雷击毁坏。
接闪器(避雷针,避雷网,避雷带的安装)默认分类2010-05-20 14:13:06 阅读340 评论1 字号：大中小订阅二、接闪器安装(一)接闪器的选择和布置1.接闪器的构成接闪器应由以下的一种或多种组成：(1)独立避雷针;(2)架空避雷线或架空避雷网;(3)直接装设在建筑物上的避雷针、避雷带或避雷网。
2.采用滚球法布置接闪器滚球法是以hr为半径的一个球体，沿需要防直击雷的部位滚动，当球体只触及接闪器(包括被利用作为接闪器的金属物)，或只触及接闪器和地面(包括与大地接触并能承受雷击的金属物)，而不触及需要保护的部位时，则该部分就得到接闪器的保护，图11-35 所示。
图11-35 从闪电先导尖端至地面目标的击距hr滚球法是基于以下的闪电数学模型(电气——几何模型)：(11-1)或简化为：hr≈9.4·I2/3(11-2)式中hr——闪电的最后闪络距离(击距)，见表11-16。
I——与hr相对应的得到保护的最小雷电流幅值(kA)，即比该电流小的雷电流可能击到被保护的空间。
表11-16 滚球半径与避雷网尺寸图11-36 双支避雷针简化保护范围示意1—建筑物;2—避雷针;3—保护范围;4—保护宽度屋面避雷针安装，地脚螺栓和混凝土支座应在屋面施工中由土建人员浇灌好，地脚螺栓预埋在支座内，至少有2根与屋面、墙体或梁内钢筋焊接。
待混凝土强度满足施工要求后，再安装避雷针，连接引下线。
施工前，先组装好避雷针，在避雷针支座底板上相应的位置，焊上一块肋板，再将避雷针立起，找直、找正后进行点焊，最后加以校正，焊上其他三块肋板。
避雷针要求安装牢固，并与引下线焊接牢固，屋面上有避雷带(网)的还要与其焊成一个整体，如图11-37所示。
图11-37 避雷针在屋面上安装1—避雷针;2—引下线;3—-100mm×8mm，L=200筋板;4—m25mm×350mm地脚螺栓;5—-300mm×8mm，L=300底板2.避雷带(网)安装避雷带通常安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙顶(平屋顶)等部位，对建筑物进行保护，避免建筑物受到雷击毁坏。
避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统，在防雷措施中是必不可少的一环，下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。
（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。
（2）不得在避雷针构架上架设低压线路或通讯线路。
（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。
（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。
(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。
支架的支起高度不应小于150mm。
当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。
首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。
直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。
避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。
(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。
现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。
支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。
引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。
不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。
建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。

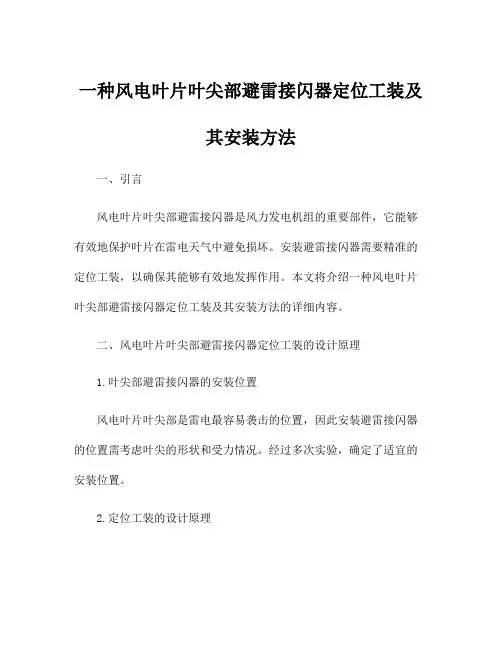

一种风电叶片叶尖部避雷接闪器定位工装及其安装方法一、引言风电叶片叶尖部避雷接闪器是风力发电机组的重要部件，它能够有效地保护叶片在雷电天气中避免损坏。
安装避雷接闪器需要精准的定位工装，以确保其能够有效地发挥作用。
本文将介绍一种风电叶片叶尖部避雷接闪器定位工装及其安装方法的详细内容。
二、风电叶片叶尖部避雷接闪器定位工装的设计原理1.叶尖部避雷接闪器的安装位置风电叶片叶尖部是雷电最容易袭击的位置，因此安装避雷接闪器的位置需考虑叶尖的形状和受力情况。
经过多次实验，确定了适宜的安装位置。
2.定位工装的设计原理定位工装是为了准确地将避雷接闪器安装在叶尖部的合适位置。
它需要符合叶片的形状和尺寸，能够确保避雷接闪器的位置准确无误。
三、风电叶片叶尖部避雷接闪器定位工装的结构设计1.定位工装的整体结构定位工装主要包括底座、夹持装置和定位标志，其整体结构需要符合叶尖的形状和尺寸，能够固定叶片并标记避雷接闪器的安装位置。
2.底座的设计底座需要与叶片的表面贴合，需要采用耐高温、耐腐蚀的材料制作，以确保在恶劣气候条件下的稳定性和可靠性。
3.夹持装置的设计夹持装置需要能够紧固叶片，并且不会对叶片造成损坏。
采用可调节的设计，可以适应不同形状和尺寸的叶片。
4.定位标志的设计定位标志需要能够清晰地标记避雷接闪器的安装位置，以确保安装的准确性。
四、风电叶片叶尖部避雷接闪器定位工装的安装步骤1.前期准备工作在安装避雷接闪器前，需要先对叶片进行清洁、检查和测量，以确保安装位置的准确性。
2.安装定位工装将定位工装放置在叶尖部，使用夹持装置将其固定在叶片上，并确保定位标志与安装位置对准。
3.安装避雷接闪器根据定位标志，将避雷接闪器安装在叶尖部，确保安装牢固且位置准确。
4.固定避雷接闪器使用螺丝或其他固定装置将避雷接闪器固定在叶尖部，确保其牢固可靠。
5.调整和检查安装完成后，需要对避雷接闪器的位置进行调整和检查，以确保其安装准确无误。
五、风电叶片叶尖部避雷接闪器定位工装的优势1.定位准确定位工装能够确保避雷接闪器安装的准确性，提高其防雷能力。

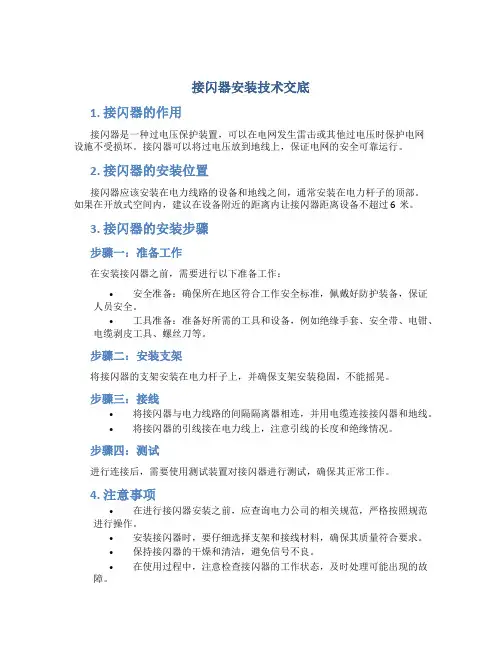

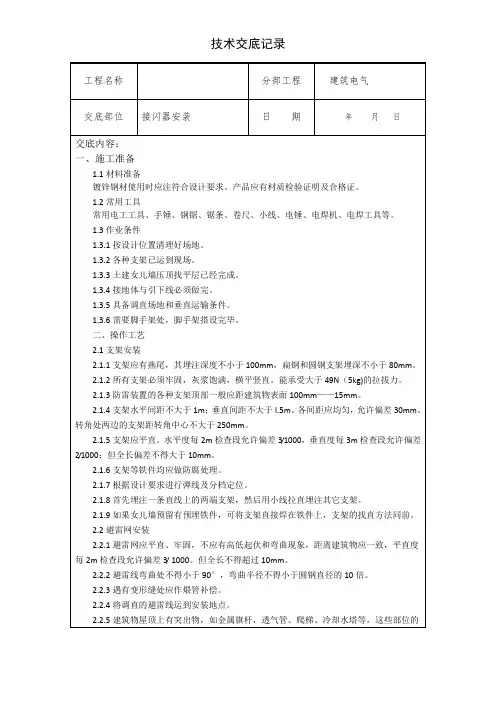

接闪器安装技术交底
1. 接闪器的作用
接闪器是一种过电压保护装置，可以在电网发生雷击或其他过电压时保护电网
设施不受损坏。
接闪器可以将过电压放到地线上，保证电网的安全可靠运行。
2. 接闪器的安装位置
接闪器应该安装在电力线路的设备和地线之间，通常安装在电力杆子的顶部。
如果在开放式空间内，建议在设备附近的距离内让接闪器距离设备不超过6米。
3. 接闪器的安装步骤
步骤一：准备工作
在安装接闪器之前，需要进行以下准备工作：
•安全准备：确保所在地区符合工作安全标准，佩戴好防护装备，保证人员安全。
•工具准备：准备好所需的工具和设备，例如绝缘手套、安全带、电钳、电缆剥皮工具、螺丝刀等。
步骤二：安装支架
将接闪器的支架安装在电力杆子上，并确保支架安装稳固，不能摇晃。
步骤三：接线
•将接闪器与电力线路的间隔隔离器相连，并用电缆连接接闪器和地线。
•将接闪器的引线接在电力线上，注意引线的长度和绝缘情况。
步骤四：测试
进行连接后，需要使用测试装置对接闪器进行测试，确保其正常工作。
4. 注意事项
•在进行接闪器安装之前，应查询电力公司的相关规范，严格按照规范进行操作。
•安装接闪器时，要仔细选择支架和接线材料，确保其质量符合要求。
•保持接闪器的干燥和清洁，避免信号不良。
•在使用过程中，注意检查接闪器的工作状态，及时处理可能出现的故障。
5. 安装验收
安装完成后，需要进行安装验收。
验收包括接闪器的电气测试、绝缘测量、支架的稳定性测量等。
验收结果应记录并报告相关部门，以备后续查询。
接闪器安装2020-06-191.1 一般规定1.1.1接闪器安装工程应按已批准的设计进行施工。
1.1.2避雷针体常规用镀锌钢筋或钢管制成。
避雷针体顶端应制成尖状并应成封闭的。
其截面积不得小于100mm2，采用钢管时管壁的厚度不得小于3mm。
1.1.3 避雷针安装必须垂直、牢固，其倾斜度不得大于5/1000。
在1~12m长避雷针的组装中，其各节的尺寸见表1.1.3的规定。
表1.1.3 避雷针组装尺寸1 明装敷设避雷带的截面，采用镀锌圆钢时其直径不得小于8mm；采用镀锌扁钢时，其截面不得小于12×4。
明装避雷带距屋面应保持有100~150mm的间距，每隔1000~1500mm应用支持架固定。
2 暗装避雷带（网）可利用建筑物内的钢筋组成，选用钢筋的直径不得小于6mm。
1.1.5 接闪器安装：接地装置和引下线应施工完成，才能安装接闪器，且与引下线连接。
1.2 施工准备1.2.1 技术准备1 按照已批准的施工组织设计（施工方案）进行技术交底。
2 按施工图设计进行放线、确定位置，经复核符合设计要求。
1.2.2 材料准备同24.2.2条内容。
1.2.3施工机具同24.2.2条内容。
1.2.4 作业条件1 均压环作业条件：土建圈梁钢筋正在绑扎时，配合做此项工作。
2 避雷网安装作业条件1）接地装置和引下线已施工完毕；2）支架已安装完毕；3）具备调直场地和垂直运输条件。
3 避雷针安装作业条件1）接地体及引下线必须做完。
2）需要脚手架时，脚手架搭设完毕。
3）土建结构工程已完，并随结构施工做完预埋件。
1.3 材料质量控制同24.3节相关内容。
1.4 施工工艺1.4.1 工艺流程均压环安装→避雷针制作安装→避雷带安装1.4.2施工要点1.4.2.1 均压环安装1 均压环（或避雷带）的材料一般为镀锌圆钢φ12mm，镀锌扁钢-25mm×4mm或-40mm×4mm，使用前必须调直。
2 在高层建筑上，以首层起，每三层均设均压环一圈，可利用钢筋混凝土圈梁的钢筋与柱内作引下线钢筋进行连接（绑扎或焊接）做均压环。
5屋面接闪器安装技术交底一、概述屋面接闪器是建筑物屋面防水系统中一个非常重要的部分，用于防止水从屋面和墙体之间的接缝处渗漏进入房屋内部。
正确安装接闪器可确保建筑物的防水性能，提高建筑的使用寿命。
本文档介绍了在屋面接闪器安装中应遵循的技术规范和注意事项。
二、安装前准备1.准备必要的安装工具和材料，比如螺丝刀、电钻、胶水、接闪器等。
这些材料和工具必须符合相关国家和地区的质量标准和安全规定。
2.根据建筑图纸确定安装位置和类型，选择适当的接闪器型号。
3.检查屋面和墙面是否平整，需要对不平整部分进行磨平或填充处理。
4.清洁安装区域，去除灰尘、油污、松散的材料和异物，确保安装区域干燥洁净。
5.遵循安全操作规程和个人防护措施，保证施工人员和周围人员的人身安全。
三、安装步骤1.将接闪器放置在安装位置上，根据需求进行必要的裁剪，并留有适当的安装余量。
2.使用螺丝刀或电钻将接闪器固定在墙面或屋面上。
固定方式根据不同接闪器类型和安装位置的不同而有所区别，需要严格按照产品规定进行安装。
通常在安装过程中，需要保证接闪器的密封性和稳定性。
3.在接闪器与屋面或墙面相交处涂抹胶水，用来固定接口处。
胶水颜色通常为黑色，可以与建筑外观相匹配。
4.接闪器安装完成后，需要进行密封捆扎。
使用特定的材料对接缝进行包覆，以确保其密封性和防水性。
需要注意捆扎的紧固程度应该适中，不能过紧或过松。
5.对新安装的接闪器进行外观检查和功能检查。
检查接闪器是否紧固，密封是否完好。
在安装完毕的接闪器表面涂上防尘层，以避免灰尘等物质堆积。
四、安装后维护1.定期检查接闪器，确保其功能正常、表面无损坏。
2.积极维护清洗，避免油污和松散物质的堆积。
3.定期进行防水层的检修，防止漏水和渗漏现象发生。
4.坚持保持接闪器的完整性和稳定性，遇到破损、松动和老化等情况，需及时进行维修或更换。
5.对接闪器及相关设备和物品的操作和维护需要进行个人防护措施，保证施工人员和周围人员的人身安全。

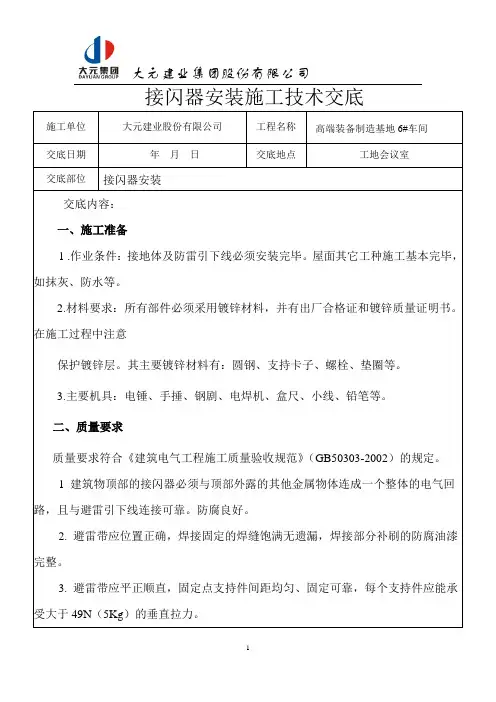

接闪器安装技术交底
一．施工准备
1.准备好施工用的材料，如镀锌圆钢筋12，调和漆等。
2.准备施工用的机具，电焊机，电源线，二次线等。
二.技术与质量交底
1.施工前，钢筋需调直，调直时，不可直接用锤子调直，要垫上木方，以免钢筋被砸扁，影响观感质量。
2.制作支架，沿女儿墙，坡屋面敷设的支架弯曲部分直段保证搭接长度6d。
3.栽支架待土建女儿墙最后一边抹灰前进行，支架间距0.5米。
转角处中心500mm，栽设时，应先栽设直线段，两端的支架，然后拉通线栽中间的支架。
4.屋脊上安装接闪器时，在土建打灰时配合埋设支架，但不允许煨弯，埋直线段间距300mm
,转角处距转角中心0.5m，钢筋埋设长度露出屋脊220mm。
5.避雷带沿支架敷设时，在转角处不应弯成直角，弯曲半径不小于圆钢筋直径的10倍，沿坡屋面敷设时，要与屋面平行布置。
6.避雷带与支架焊接，搭接长度大于6d，双面施焊后清理干净，涂刷防锈漆。
7.待全部焊完后，需将避雷带钢筋调直调平，然后刷银粉一遍。
三.成品保护
1.避雷带安装后，要注意不要被其他工种碰撞弯曲变形。
2.避雷带施工中，要保护好土建施工完的墙角，屋面。
四.安全注意事项
1.高空作业注意防护，避免跌落摔伤。
2.施焊时注意戴好焊帽，防护手套，穿好绝缘鞋。
交底人：
被交底人：。
（一）接闪器安装1、施工设备（1）技术准备（1）充分熟悉相相关图纸及设计要求；（2）根据图纸要求准备相应施工图集等技术资料；（3）编制技术交底。
（2）材料要求（1）品种规格1）主要材料：镀锌圆钢、镀锌角钢、镀锌钢管、镀锌扁钢及工厂生产的避雷针等。
2）其他材料：镀锌螺栓、垫圈、弹簧垫圈、支架、电焊条、氧气、乙焕、专用卡子等。
（2）质量要求镀锌钢材应根据设计要求选用冷镀锌或热镀锌材料，材料应有材质检验证明及产品出厂合格证。
（3）主要机具电焊机、电焊工具、钢锯、压力案子、倒链（或绞磨）、电锤等。
（4）作业条件（1）避雷针安装作业条件：1）接地体及引下线必须做完。
2）土建结构工程已完，并随结构施工做完预埋件。
3）需要脚手架处脚手架搭设完毕。
（2）避雷网（带）安装作业条件：1）接地体与引下线必须做完。
2）支架安装完毕。
3）具备调直场地和垂直运输条件。
4）土建屋面女儿墙抹灰已完，屋面防水施工已完。
2、施工工艺（1）避雷针制作、安装1）根据图纸要求在土建进行避雷针基础施工时，预埋好地脚螺栓等。
2）按设计要求的材料所需的长度分上、中、下三节进行下料。
如果针尖采用钢管制作，先将上节钢管一端锯成锯齿形，用手锤收尖后进行焊缝磨尖、涮锡，然后另一端与中、下两节找直焊好。
3）将支座钢板固定在预埋的地脚螺栓上，焊上一块肋板再将避雷针立起，找直找正后，进行点焊，然后加以校正，焊上其他三块肋板。
最后将引下线焊接在底板上,清除药皮刷防锈漆。
（2）避雷网（带）安装1）应尽可能随结构施工预埋支架或铁件。
2）根据设计要求进行弹线，并以转弯或交叉等处为起点（终点），在1.5m范围内均分档距。
3）用手锤、塞子等进行剔凿，洞的大小应里外一致。
支架安装前将洞内用水浇湿。
4）首先固定一直线段上位于两端的支架并浇注，然后拉线进行其他支架的浇注。
5）如果采用混凝土支座，将混凝土支座分档排好。
将两端支架间拉直线，然后将其他支座用砂浆找平。
6）如果女儿墙预留有预埋铁件，可将支架直接焊接在铁件上，支架的找直方法如4）所述。
一种风电叶片叶尖部避雷接闪器定位工装及其安装方法一、引言随着清洁能源的快速发展，风电站成为当今世界上最受欢迎的可再生能源之一。
风电叶片是风力发电设备的重要组成部分，其导电性和高空条件下的易损性使得其容易受到雷击的影响。
为了保护风电叶片和风力发电设备的正常运行，叶尖部的避雷接闪器定位工装及其安装方法显得尤为重要。
二、叶尖部避雷接闪器定位工装1.工装的材质及结构风电叶片叶尖部避雷接闪器定位工装的主要材质通常为高强度的铝合金或者碳纤维复合材料，由于需要承受大风载荷和长期曝晒等恶劣外界环境，因此工装本身的耐久性和强度是至关重要的。
工装结构设计合理且具有一定的装配便利性，以便于安装工人快速、准确地将避雷接闪器固定在叶尖部。
2.设计原理叶尖部避雷接闪器定位工装的设计原理主要是为了确保避雷接闪器在叶尖部的位置准确、稳固且与叶片表面充分接触，以实现其良好的避雷效果。
此外，工装还需要考虑叶片的结构特点及气动性能，避免对叶片原有的气动特性产生过大的影响。
3.工装的制造工艺工装的制造工艺通常采用先进的数控加工技术，以确保其精度和质量。
在制造过程中需要严格控制材料的选用、制造工艺的流程及工装的装配和调试，以确保工装的各项性能指标能够满足叶片的要求。
三、叶尖部避雷接闪器的安装方法1.安装前的准备工作在进行叶尖部避雷接闪器的安装之前，首先需要对叶片的工作环境、叶片的结构特点和避雷接闪器的型号及参数等进行全面的了解。
随后进行安全培训和工作计划的制定，明确工作流程和安全措施，确保安全作业。
2.安装位置的确定根据设计要求和叶片的结构特点，在叶尖部进行定位，并在轮廓板上标记好避雷接闪器的安装位置。
同时，需要将工装与叶片的接口部分进行定位和测试，确保其稳固可靠。
3.钻孔和固定根据标记的位置，在叶尖部进行钻孔，然后根据避雷接闪器的安装要求进行螺纹孔的加工。
在完成螺纹孔加工后，安装工人将工装与叶片进行对接，将避雷接闪器固定在叶尖部，并进行初始紧固调试。
