接闪器安装技术交底

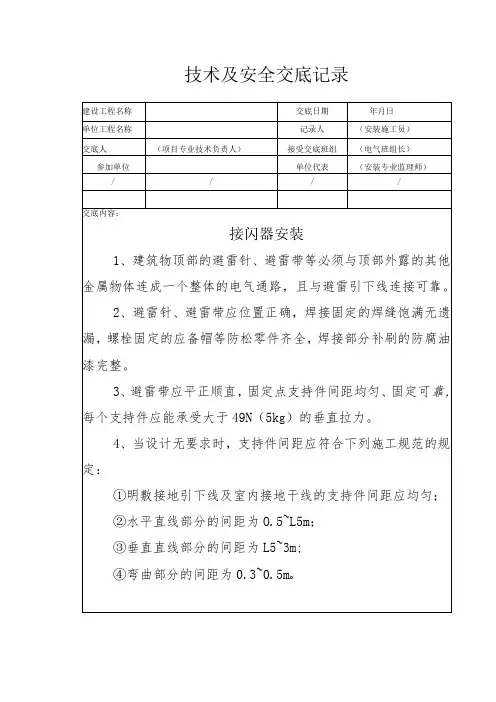

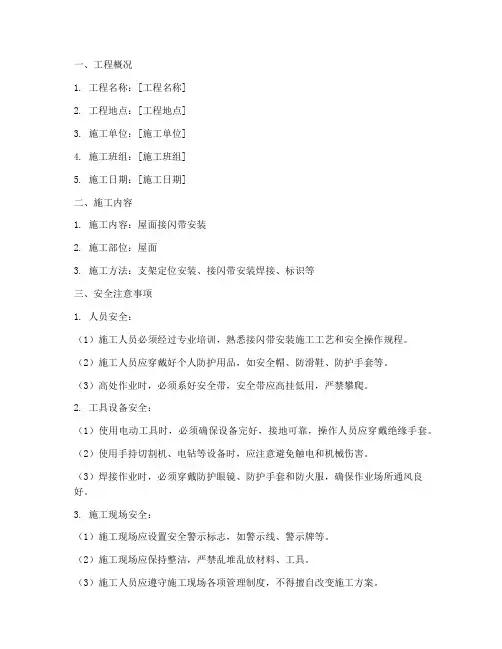

一、工程概况1. 工程名称：[工程名称]2. 工程地点：[工程地点]3. 施工单位：[施工单位]4. 施工班组：[施工班组]5. 施工日期：[施工日期]二、施工内容1. 施工内容：屋面接闪带安装2. 施工部位：屋面3. 施工方法：支架定位安装、接闪带安装焊接、标识等三、安全注意事项1. 人员安全：（1）施工人员必须经过专业培训，熟悉接闪带安装施工工艺和安全操作规程。

（2）施工人员应穿戴好个人防护用品，如安全帽、防滑鞋、防护手套等。

（3）高处作业时，必须系好安全带，安全带应高挂低用，严禁攀爬。

2. 工具设备安全：（1）使用电动工具时，必须确保设备完好，接地可靠，操作人员应穿戴绝缘手套。

（2）使用手持切割机、电钻等设备时，应注意避免触电和机械伤害。

（3）焊接作业时，必须穿戴防护眼镜、防护手套和防火服，确保作业场所通风良好。

3. 施工现场安全：（1）施工现场应设置安全警示标志，如警示线、警示牌等。

（2）施工现场应保持整洁，严禁乱堆乱放材料、工具。

（3）施工人员应遵守施工现场各项管理制度，不得擅自改变施工方案。

四、施工步骤及注意事项1. 材料及机具准备：（1）接闪带选用12热镀锌圆钢，支架选用膨胀型T型圆弧夹板式成品支架。

（2）工具准备：卷尺、弹线墨斗、激光红外水平仪、电钻、手持切割机、电焊机等。

2. 支架定位安装：（1）女儿墙宽度不大于300时，居中处定位；女儿墙宽度大于300时，距离外墙150处定位。

（2）支架间距、变形缝或转弯处间距300，直线段间距不大于1m，均匀布置。

（3）埋深不小于90，出女儿墙顶面不小于150，安装高度一致。

（4）支持件应能承受大于49N的垂直拉力。

3. 接闪带安装焊接：（1）圆钢调直后敷设在支架上，转弯、搭接、变形缝处均做煨弯加工。

（2）变形缝处制作补偿弯，先上弯后下弯做成型，转弯处煨弯半径80-100的圆弧。

（3）搭接处采用顶平上下搭接，双面施焊，搭接长度不小于6倍圆钢直径，焊缝连续饱满，平整光滑。

接闪器安装技术交底
1. 接闪器的作用
接闪器是一种过电压保护装置，可以在电网发生雷击或其他过电压时保护电网
设施不受损坏。

接闪器可以将过电压放到地线上，保证电网的安全可靠运行。

2. 接闪器的安装位置
接闪器应该安装在电力线路的设备和地线之间，通常安装在电力杆子的顶部。

如果在开放式空间内，建议在设备附近的距离内让接闪器距离设备不超过6米。

3. 接闪器的安装步骤
步骤一：准备工作
在安装接闪器之前，需要进行以下准备工作：
•安全准备：确保所在地区符合工作安全标准，佩戴好防护装备，保证人员安全。

•工具准备：准备好所需的工具和设备，例如绝缘手套、安全带、电钳、电缆剥皮工具、螺丝刀等。

步骤二：安装支架
将接闪器的支架安装在电力杆子上，并确保支架安装稳固，不能摇晃。

步骤三：接线
•将接闪器与电力线路的间隔隔离器相连，并用电缆连接接闪器和地线。

•将接闪器的引线接在电力线上，注意引线的长度和绝缘情况。

步骤四：测试
进行连接后，需要使用测试装置对接闪器进行测试，确保其正常工作。

4. 注意事项
•在进行接闪器安装之前，应查询电力公司的相关规范，严格按照规范进行操作。

•安装接闪器时，要仔细选择支架和接线材料，确保其质量符合要求。

•保持接闪器的干燥和清洁，避免信号不良。

•在使用过程中，注意检查接闪器的工作状态，及时处理可能出现的故障。

5. 安装验收
安装完成后，需要进行安装验收。

验收包括接闪器的电气测试、绝缘测量、支架的稳定性测量等。

验收结果应记录并报告相关部门，以备后续查询。

一、交底目的为确保接闪杆安装施工过程中的安全，预防安全事故的发生，提高施工人员的安全意识和操作技能，特进行本次安全技术交底。

二、交底对象全体参与接闪杆安装施工的施工人员、管理人员。

三、交底内容1. 接闪杆的基本要求（1）接闪杆应选用符合国家标准、质量合格的金属材料，如不锈钢、铜、铝等。

（2）接闪杆的长度、直径、连接方式等应符合设计要求。

（3）接闪杆表面应光滑，无毛刺、裂纹等缺陷。

2. 施工前的准备工作（1）熟悉接闪杆的安装工艺和施工规范。

（2）检查施工场地，确保场地平整、安全。

（3）准备施工所需的工具、材料，如扳手、焊机、切割机、防护用品等。

3. 施工过程中的安全注意事项（1）施工人员必须穿戴好个人防护用品，如安全帽、手套、防护眼镜等。

（2）施工前应检查接闪杆的安装位置是否正确，确保其与建筑物、设备等保持安全距离。

（3）在高处作业时，必须系好安全带，并采取防坠落措施。

（4）焊接作业时，注意防火、防爆，确保现场通风良好。

（5）使用切割机等设备时，注意防护，防止切割物飞溅伤人。

（6）施工过程中，发现安全隐患，立即停止施工，排除隐患后方可继续施工。

4. 施工完成后验收（1）检查接闪杆的安装位置、高度、角度等是否符合设计要求。

（2）检查接闪杆的连接处是否牢固，焊接质量是否符合要求。

（3）检查接地装置是否连接可靠，接地电阻是否符合规范要求。

（4）验收合格后，填写验收记录，并报相关部门备案。

四、交底要求1. 施工人员必须认真听取安全技术交底，并做好记录。

2. 施工人员应严格遵守安全操作规程，确保施工安全。

3. 施工过程中，如遇特殊情况，应及时向项目负责人报告，并采取相应措施。

4. 施工完成后，对施工现场进行清理，确保无安全隐患。

五、交底时间[填写具体日期]六、交底人[填写具体姓名]七、验收人[填写具体姓名][注：本模板仅供参考，具体内容可根据实际情况进行调整。

]。

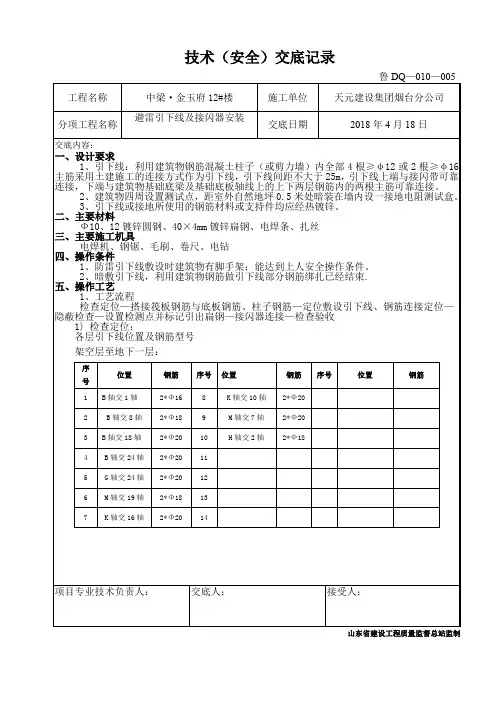

技术交底记录2.2.3.1定位放线：根据避雷带所在墙面上顶的位置进行测量定位，平直部位敷设位置一般先确定该段墙体的两个端点固定支架的位置，弹线定位确定其它固定支架位置，造型、曲面部分的固定支架位置应随着造型的变化设置支架。
