接闪器(避雷针,避雷网,避雷带的安装)默认分类2010-05-20 14:13:06 阅读340 评论1 字号：大中小订阅二、接闪器安装(一)接闪器的选择和布置1.接闪器的构成接闪器应由以下的一种或多种组成：(1)独立避雷针;(2)架空避雷线或架空避雷网;(3)直接装设在建筑物上的避雷针、避雷带或避雷网。
2.采用滚球法布置接闪器滚球法是以hr为半径的一个球体，沿需要防直击雷的部位滚动，当球体只触及接闪器(包括被利用作为接闪器的金属物)，或只触及接闪器和地面(包括与大地接触并能承受雷击的金属物)，而不触及需要保护的部位时，则该部分就得到接闪器的保护，图11-35 所示。
图11-35 从闪电先导尖端至地面目标的击距hr滚球法是基于以下的闪电数学模型(电气——几何模型)：(11-1)或简化为：hr≈9.4·I2/3(11-2)式中hr——闪电的最后闪络距离(击距)，见表11-16。
I——与hr相对应的得到保护的最小雷电流幅值(kA)，即比该电流小的雷电流可能击到被保护的空间。
表11-16 滚球半径与避雷网尺寸图11-36 双支避雷针简化保护范围示意1—建筑物;2—避雷针;3—保护范围;4—保护宽度屋面避雷针安装，地脚螺栓和混凝土支座应在屋面施工中由土建人员浇灌好，地脚螺栓预埋在支座内，至少有2根与屋面、墙体或梁内钢筋焊接。
待混凝土强度满足施工要求后，再安装避雷针，连接引下线。
施工前，先组装好避雷针，在避雷针支座底板上相应的位置，焊上一块肋板，再将避雷针立起，找直、找正后进行点焊，最后加以校正，焊上其他三块肋板。
避雷针要求安装牢固，并与引下线焊接牢固，屋面上有避雷带(网)的还要与其焊成一个整体，如图11-37所示。
图11-37 避雷针在屋面上安装1—避雷针;2—引下线;3—-100mm×8mm，L=200筋板;4—m25mm×350mm地脚螺栓;5—-300mm×8mm，L=300底板2.避雷带(网)安装避雷带通常安装在建筑物的屋脊、屋檐(坡屋顶)或屋顶边缘及女儿墙顶(平屋顶)等部位，对建筑物进行保护，避免建筑物受到雷击毁坏。

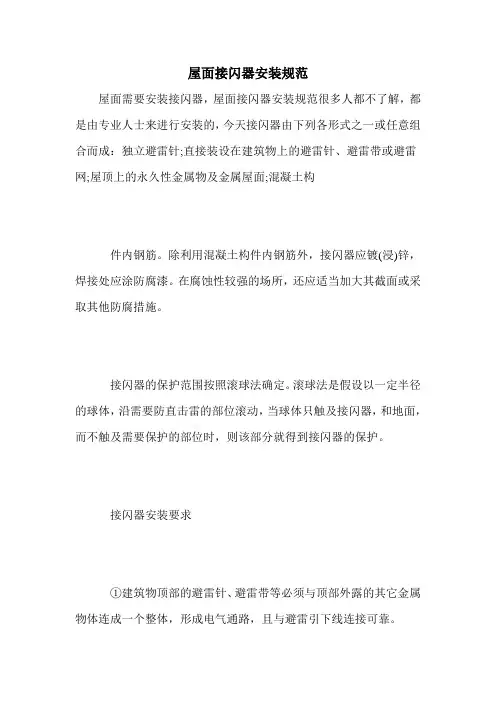

屋面接闪器安装规范
屋面需要安装接闪器，屋面接闪器安装规范很多人都不了解，都是由专业人士来进行安装的，今天接闪器由下列各形式之一或任意组合而成：独立避雷针;直接装设在建筑物上的避雷针、避雷带或避雷网;屋顶上的永久性金属物及金属屋面;混凝土构
件内钢筋。
除利用混凝土构件内钢筋外，接闪器应镀(浸)锌，焊接处应涂防腐漆。
在腐蚀性较强的场所，还应适当加大其截面或采取其他防腐措施。
接闪器的保护范围按照滚球法确定。
滚球法是假设以一定半径的球体，沿需要防直击雷的部位滚动，当球体只触及接闪器，和地面，而不触及需要保护的部位时，则该部分就得到接闪器的保护。
接闪器安装要求
①建筑物顶部的避雷针、避雷带等必须与顶部外露的其它金属物体连成一个整体，形成电气通路，且与避雷引下线连接可靠。
②避雷针、避雷带应位置正确，焊接固定的焊缝饱满无遗漏，螺栓固定的应连接牢固，防松零件齐全，焊接部分补刷的防腐油漆完整。
③避雷带应平正顺直，固定点支持件间距均匀、固定可靠，每个支持件应能承受大于49N(5kg)的垂直拉力。
当设计无要求时，水平直线部分支持间距为0.5～1.5m;拐弯转角部分为0.3～0.5m。
屋面接闪器安装规范上面有详细的讲解，所以说要时刻关注，多了解自然灾害安全小知识，对其雷电会带来哪些危害等都要多加了解。
避雷针、引下线、接地体的安装避雷针、引下线和接地体属于防直击雷系统，在防雷措施中是必不可少的一环，下面介绍一下它们的安装方式及一些问题一、避雷针的安装避雷针（接闪器）的安装主要包括避雷针的安装和避雷带（网）的安装。
（一）避雷针的安装安装注意事项如下：（1）建筑物上的避雷针和建筑物顶部的其他金属物体应连接成一个整体。
（2）不得在避雷针构架上架设低压线路或通讯线路。
（二）避雷带和避雷网的安装1.明装避雷带（网）安装适于安装在建筑物的屋脊、屋檐（坡屋顶）或屋顶边缘及女儿墙（平屋顶）等处。
（1）避雷带在屋面混凝土支座上的安装避雷带（网）的支座可以在建筑物屋面面层施工过程中现场浇制，也可以预制再砌牢或与屋面防水层进行固定。
(2)避雷带在女儿墙或天沟支架上的安装沿女儿墙安装时，应使用支架固定；并应尽量随结构施工预埋支架。
支架的支起高度不应小于150mm。
当条件受限制时，应在墙体施工时预留不小于100mmx100mmx100mm的孔洞，洞口的大小应里外一致。
首先埋设直线段两端的支架，然后拉通线埋设中间支架，其转弯处支架应距转弯中点0.25-0.5m。
直线段支架水平间距为1-1.5m，垂直间距为1.5-2m，且支架间距应平均分布。
避雷带（网）在建筑物天沟上安装使用支架固定时，应随土建施工先设置好预埋件，支架与预埋件进行焊接固定。
(3)避雷带在屋脊或檐口支座、支架上安装使用混凝土支座或支架固定。
现场浇制支座，先将脊瓦敲去一角，使支座与脊瓦内的砂浆连成一体；支架固定时，需用电钻将脊瓦钻孔，再将支架插入孔内，用水泥砂浆填塞牢固。
支座和支架，水平间距为1-1.5m，转弯处为0.25m-0.5m。
引下线的上端与避雷带（网）的交接处，应弯曲成弧形再与避雷带（网）并齐进行搭接焊接。
不同平面的避雷带（网）应至少有两处互相连接，连接应采用焊接。
建筑物屋顶上的突出金属物体，如旗杆、透气管、铁栏杆、爬梯、冷却水塔、电视天线杆等，这些部位的金属导体都必须与避雷带（网）焊接成一体。
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改金属屋面做接闪器时若干问题(标准版)Safety management is an important part of production management. Safety and production are inthe implementation process金属屋面做接闪器时若干问题(标准版)1．问：金属屋面做接闪器时，金属屋面如何与引下线连接。
要焊接是不太可能的，靠自然连接是不是符合要求?答：要做电气连接，不可以做机械连接，原因1：金属间膨胀系数不同。
原因2：感应过电压可以造成飞弧，引起火灾，尤其是危险场所！到底如何做这类工程，我建议如下:1.多点连接[4平米1个连接点]2.同材料连接[要求膨胀系数原则相同]3.建议首先被连接点表面涂锡,用喷灯在屋面热镀,在扁钢热镀锡,然后使扁钢与屋顶进行加热电气连接4.最后将多个扁钢进行电气连接,我在陕西指导过部队建筑队干过5.焊锡采用39号---180度熔点6.最后不要忘记所有扁钢和焊区进行防锈处理问：我对这个问题还是有些疑惑，我主要关心厚度为0.5mm的彩色钢屋面用于二类防雷建筑时是否要设避雷带。
答：必须考虑军火库和储存易燃物品或爆炸危险等拟订存放的物质，我的意见是如何使屋顶变为接闪器，关键是如何电气连接，LEMP如何抵御，如何做到雷电电位传送，千万要理解接闪器必须是电位传送器，只要将电位传送下去，屋顶没有电弧产生才能，才能保证易燃物品或爆炸危险品的安全。
问：金属屋面作接伞器的问题，规范上有一条要求至少厚度为大于0.5mm，但现在普遍采用的彩钢板都只有0.476mm，不到0.5mm,这样的金属板是否还能作接伞器呢？答：可以，截面积与导通电流有关，１００ＫＡ［１０／３５０］，但屋内有危险品就要考率另行避雷问题．不要太教条，要因地制宜．问：有人指出，由于彩钢屋面有不燃材料的夹层，所以只要其厚度不小于0.5mm，不管其下面有没有易燃物品，都可以作为第二类防雷建筑物的接闪器，这种说法正确吗？答：不正确！雷电电磁脉冲的防护及手段必须要验证被保护负载，包括易燃＼易暴物品．如果是军队弹药库，难道要按照第二类防雷建筑物计算．云博创意设计MzYunBo Creative Design Co., Ltd.。
防雷引下线及接闪器安装控制要点一、主控项目1 防雷引下线的布置、安装数量和连接方式应符合设计要求。
检查数量：明敷的引下线全数检查，利用建筑结构内钢筋敷设的引下线或抹灰层内的引下线按总数量各抽查5％，且均不得少于2处。
检查方法：明敷的观察检查，暗敷的施工中观察检查并查阅隐蔽工程检查记录。
2 接闪器的布置、规格及数量应符合设计要求。
检查数量：全数检查。
检查方法：观察检查并用尺量检查，核对设计文件。
3 接闪器与防雷引下线必须采用焊接或卡接器连接，防雷引下线与接地装置必须采用焊接或螺栓连接。
检查数量：全数检查。
检查方法：观察检查，并采用专用工具拧紧检查。
4 当利用建筑物金属屋面或屋顶上旗杆、栏杆、装饰物、铁塔、女儿墙上的盖板等永久性金属物做接闪器时，其材质及截面应符合设计要求，建筑物金属屋面板间的连接、永久性金属物各部件之间的连接应可靠、持久。
检查数量：全数检查。
检查方法：观察检查，核查材质产品质量证明文件和材料进场验收记录，并核对设计文件。
二、一般项目1 暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，并应设置专用支架固定，引下线焊接处应刷油漆防腐且无遗漏。
检查数量：抽查引下线总数的10％，且不得少于2处。
检查方法：明敷的观察检查，暗敷的施工中观察检查并查阅隐蔽工程检查记录。
2 设计要求接地的幕墙金属框架和建筑物的金属门窗，应就近与防雷引下线连接可靠，连接处不同金属间应采取防电化学腐蚀措施。
检查数量：按接地点总数抽查10％，且不得少于1处。
检查方法：施工中观察检查并查阅隐蔽工程检查记录。
3 接闪杆、接闪线或接闪带安装位置应正确，安装方式应符合设计要求，焊接固定的焊缝应饱满无遗漏，螺栓固定的应防松零件齐全，焊接连接处应防腐完好。
检查数量：全数检查。
检查方法：观察检查。
4 防雷引下线、接闪线、接闪网和接闪带的焊接连接搭接长度及要求应符合下列规定。
（1）扁钢与扁钢搭接不应小于扁钢宽度的2倍，且应至少三面施焊；（2）圆钢与圆钢搭接不应小于圆钢直径的6倍，且应双面施焊；（3）圆钢与扁钢搭接不应小于圆钢直径的6倍，且应双面施焊；（4）扁钢与钢管，扁钢与角钢焊接，应紧贴角钢外侧两面，或紧贴3／4钢管表面，上下两侧施焊。
接闪器安装技术交底
1. 接闪器的作用
接闪器是一种过电压保护装置，可以在电网发生雷击或其他过电压时保护电网
设施不受损坏。
接闪器可以将过电压放到地线上，保证电网的安全可靠运行。
2. 接闪器的安装位置
接闪器应该安装在电力线路的设备和地线之间，通常安装在电力杆子的顶部。
如果在开放式空间内，建议在设备附近的距离内让接闪器距离设备不超过6米。
3. 接闪器的安装步骤
步骤一：准备工作
在安装接闪器之前，需要进行以下准备工作：
•安全准备：确保所在地区符合工作安全标准，佩戴好防护装备，保证人员安全。
•工具准备：准备好所需的工具和设备，例如绝缘手套、安全带、电钳、电缆剥皮工具、螺丝刀等。
步骤二：安装支架
将接闪器的支架安装在电力杆子上，并确保支架安装稳固，不能摇晃。
步骤三：接线
•将接闪器与电力线路的间隔隔离器相连，并用电缆连接接闪器和地线。
•将接闪器的引线接在电力线上，注意引线的长度和绝缘情况。
步骤四：测试
进行连接后，需要使用测试装置对接闪器进行测试，确保其正常工作。
4. 注意事项
•在进行接闪器安装之前，应查询电力公司的相关规范，严格按照规范进行操作。
•安装接闪器时，要仔细选择支架和接线材料，确保其质量符合要求。
•保持接闪器的干燥和清洁，避免信号不良。
•在使用过程中，注意检查接闪器的工作状态，及时处理可能出现的故障。
5. 安装验收
安装完成后，需要进行安装验收。
验收包括接闪器的电气测试、绝缘测量、支架的稳定性测量等。
验收结果应记录并报告相关部门，以备后续查询。
技术交底记录2.2.3.1定位放线：根据避雷带所在墙面上顶的位置进行测量定位，平直部位敷设位置一般先确定该段墙体的两个端点固定支架的位置，弹线定位确定其它固定支架位置，造型、曲面部分的固定支架位置应随着造型的变化设置支架。
支架间距 1.0m，转弯、引出点处的第一个支架距墙面、转弯处的距离 0.5m，同一线段的避雷带之间的支架间距应一致。
2.2.3.2固定支架的安装：用电锤在所定的支架位置钻孔，深度一般在 50～60mm，将孔内的灰尘清理干净，将固定支架埋入孔中，膨胀头或铆固胶进行固定，固定支架采用镀锌圆钢，支架高度 150mm，支架在沿避雷带敷设方向应拉线调直，支架应于其固定面垂直，支架固定牢靠，不得松动，如用混凝土支座，将混凝土支座分档摆好。
先在两端支架间拉直线，然后将其它支座用砂浆找平找直，用气焊将预留垂直向上的引下线镀锌圆钢顺避雷带敷设方向用专用模具煨弯煨平，上平高度为 150mm，在调整后的支架根部套上装饰碗。
2.2.3.3避雷带敷设：⑴制弯头避雷带采用镀锌圆钢直径不小于 10mm，首先将所需圆钢用手锤（或钢筋扳子）进行调直，在圆钢一端用气焊煨制一个来回弯，使其错开一个圆钢直径，长度为 10 倍的圆钢直径，这样可使与其搭接的圆钢成一条直线。
⑵固定将调直的圆钢焊接或到固定支架上，圆钢避雷带与圆钢支架焊接连接。
⑶焊接焊接圆钢避雷带时煨制来回弯的一端来回弯应向下或向顶面内侧，下一根圆钢的平直端紧密的搭接在来回弯上，将这一根圆钢先焊接（或卡接）到支架上，然后再对两个圆钢的搭接处的四面焊接，尤其是来回弯跟部的搭接豁口处一定要补焊平整，引下线同时应与避雷带进行焊接。
⑷敲焊渣焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净。
⑸调直调平圆钢的转弯半径为 10d，避雷带的敷设面为曲面或带有造型面时，应反复多次的比试，避雷带应顺其造型敷设。
圆钢避雷带圆钢之间的搭接处的位置应设置均布、合理、美观，且应尽量的减少搭接，搭接处如与引下线焊接处接近应设置焊接到一起，避雷带焊接时应顺直的放置到支架上，各段应受力均匀，不得有翘曲、扭转，焊接后不受力变形弯曲，对每个焊点焊接完成后应敲掉药皮，对焊点进行检查，不合格的焊点进行补焊，整个避雷带焊接完毕后应用榔头、扳手应对其进行整理、调直。
