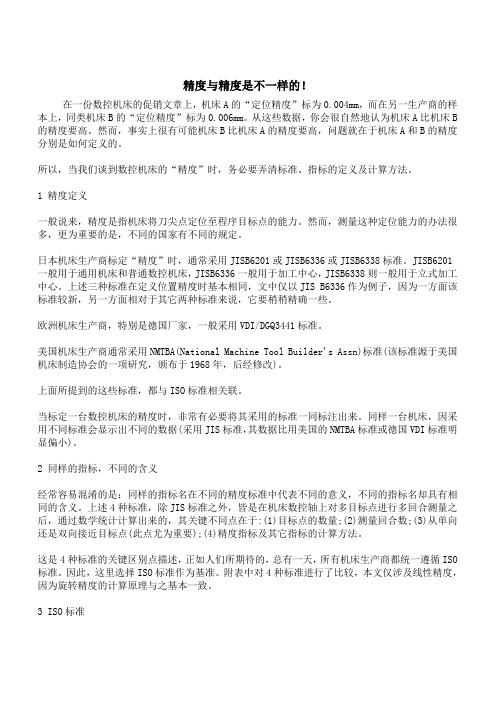

精度与精度是不一样的！在一份数控机床的促销文章上，机床A的“定位精度”标为0.004mm，而在另一生产商的样本上，同类机床B的“定位精度”标为0.006mm。

从这些数据，你会很自然地认为机床A比机床B 的精度要高。

然而，事实上很有可能机床B比机床A的精度要高，问题就在于机床A和B的精度分别是如何定义的。

所以，当我们谈到数控机床的“精度”时，务必要弄清标准、指标的定义及计算方法。

1 精度定义一般说来，精度是指机床将刀尖点定位至程序目标点的能力。

然而，测量这种定位能力的办法很多，更为重要的是，不同的国家有不同的规定。

日本机床生产商标定“精度”时，通常采用JISB6201或JISB6336或JISB6338标准。

JISB6201一般用于通用机床和普通数控机床，JISB6336一般用于加工中心，JISB6338则一般用于立式加工中心。

上述三种标准在定义位置精度时基本相同，文中仅以JIS B6336作为例子，因为一方面该标准较新，另一方面相对于其它两种标准来说，它要稍稍精确一些。

欧洲机床生产商，特别是德国厂家，一般采用VDI/DGQ3441标准。

美国机床生产商通常采用NMTBA(National Machine Tool Builder's Assn)标准(该标准源于美国机床制造协会的一项研究，颁布于1968年，后经修改)。

上面所提到的这些标准，都与ISO标准相关联。

当标定一台数控机床的精度时，非常有必要将其采用的标准一同标注出来。

同样一台机床，因采用不同标准会显示出不同的数据(采用JIS标准，其数据比用美国的NMTBA标准或德国VDI标准明显偏小)。

2 同样的指标，不同的含义经常容易混淆的是：同样的指标名在不同的精度标准中代表不同的意义，不同的指标名却具有相同的含义。

上述4种标准，除JIS标准之外，皆是在机床数控轴上对多目标点进行多回合测量之后，通过数学统计计算出来的，其关键不同点在于:(1)目标点的数量;(2)测量回合数;(3)从单向还是双向接近目标点(此点尤为重要);(4)精度指标及其它指标的计算方法。

加工中心几何精度检验检验项目主要有：各直线轴轴线运动直线度、各直线轴轴线运动的角度偏差、各直线轴相会垂直度检验、主轴的轴向窜动、主轴的径向跳动、主轴轴线与Z轴轴线运动间的平行度、工作台面的平面度等;1X轴轴线运动直线度检测a在Z-X垂直平面内 b在X-Y水平面内图8-1-7 X轴轴线运动直线度检测安装示意图根据国家标准可知,X轴轴线运动直线度检测允差为：X≤500mm时,允差为；500mm＜X≤800mm时,允差为；800mm＜X≤1250mm时,允差为；1250mm＜X≤2000mm 时,允差为;局部公差要求为：在任意300mm测量长度上为;具体检测方法如下：①将平尺和机床工作台表面擦拭干净;②将平尺沿X轴放置在机床工作台中间位置,找正平尺,使平尺与X轴平行;③将磁性表座组装好并吸附在机床主轴箱上,将千分表安装在磁性表座表架上;④移动机床坐标轴X轴,使千分表测头垂直触及平尺工作面;安装示意图如图8-1—7所示;⑤移动机床X轴并读取千分表的变化值,其读数最大差值则为机床X轴轴线运动直线度;2Y轴轴线运动直线度检测Y轴轴线运动直线度检测实施步骤可参照X轴轴线运动直线度检测步骤,检测允差与X轴相同,安装示意图如图8-1-8所示;a在Y-Z垂直平面内 b在X-Y水平面内图8-1-8 Y轴轴线运动直线度检测安装示意图3Z轴轴线运动直线度检测Z轴轴线运动直线度检测实施步骤可参照X轴轴线运动直线度检测步骤,检测允差与X轴相同,安装示意图如图8-1-9所示;.a在Z-X垂直平面内 b在Y-Z垂直平面内图8-1-9 Z轴轴线运动直线度检测安装示意图注意：对所有结构型式的机床,平尺、钢丝、直线度反射器都应置于工作台上,如果主轴能锁紧,则指示器、显微镜、干涉仪可装在主轴上,否则检验工具应装在机床的主轴箱上;测量位置应尽可能靠近工作台的中央;4X轴轴线运动的角度偏差检测根据国家标准可知,X轴轴线运动的角度偏差检测允差为：1000mm;局部公差要求为：在任意500mm测量长度上为1000mm;具体检测方法如下：①将水平仪和机床工作台表面擦拭干净,将水平仪放置在机床工作台中间位置;②找正水平仪,使水平仪与X轴平行,安装示意图如图8-1-10所示;a在Z-X垂直平面内 b在X-Y水平面内 c在Y-Z垂直平面内图8-1-10 X轴轴线运动的角度偏差检测安装示意图③移动机床X轴,读取水平仪的变化值,其读数最大差值则为机床X轴轴线运动的角度偏差;5Y轴轴线运动的角度偏差检测Y轴轴线运动的角度偏差检测实施步骤可参照X轴角度偏差检测步骤,检测允差与X轴相同,安装示意图如图8-1-l1所示;a在Y-Z垂直平面内 b在X-Y平面内 c在Z-X垂直平面内图8-1-11 Y轴轴线运动的角度偏差检测安装示意图6Z轴轴线运动的角度偏差检测Z轴轴线运动的角度偏差检测实施步骤可参照X轴角度偏差检测步骤,检测允差与X轴相同,安装示意图如图8-1-12所示;a在Y-Z垂直平面内 b在Z-X垂直平面内图8-1-12 Z轴轴线运动的角度偏差检测安装示意图在检测时,应注意：①检验工具应置于运动部件上;②沿行程在等距离的5个位置上检验;③应在每个位置的两个运动方向测取;最大与最小读数的差值应不超过允许公差;④当坐标轴轴线运动引起主轴箱和夹持工件的工作台同时产生角运动时,这两种角运动应测量并用数学方法处理;7Z轴轴线运动与X轴轴线运动间的垂直度检测根据国家标准可知,Z轴轴线运动与X轴轴线运动间的垂直度检测允差为：500mm;具体检测方法如下：①将机床工作台移动到各坐标轴中间位置;②将矩形角尺和机床工作台表面擦拭干净;③将矩形角尺或平尺沿X方向放置在机床工作台中间位置;④将磁性表座组装好并吸附在机床主轴或主轴箱上;⑤将千分表安装在磁性表座表架上,使千分表测头触及矩形角尺Y轴方向;⑥移动机床坐标轴X轴,调整矩形角尺或平尺位置,使矩形角尺或平尺一边与X轴平行;⑦将千分表测头靠在矩形角尺或直角尺检验面上X轴方向,安装示意图如图8-1-13a所示;⑧移动机床Z轴并读取千分表的变化值,其读数最大差值则为设备Z轴轴线运动和X轴轴线运动间的垂直度;Z轴轴线运动和Y轴轴线运动间的垂直度检测实施步骤可参照“Z轴轴线运动与X轴轴线运动间的垂直度检测”步骤,安装示意图如图8-1-l3b所示;Y轴轴线运动和X轴轴线运动间的垂直度检测实施步骤可参照“Z轴轴线运动与X轴轴线运动间的垂直度检测”步骤,安装示意图如图8-1-13c所示;aZ轴和X轴垂直度 bZ轴和Y轴垂直度 cY轴和X轴垂直度图8-1-13 线性运动间的垂直度检测安装示意图在检测时,应注意：①矩形角尺或平尺应平行于对应坐标轴轴线放置;②如主轴能锁紧,千分表可安装在机床主轴上,否则千分表应安装在机床主轴箱上;③为参考和修正方便,应记录α值是小于、等于还是大于90°;④测量前应将机床工作台移动到坐标轴中间位置,并把角尺放在工作台的中间位置;8主轴的轴向窜动检测方法主轴的轴向窜动是指主轴旋转时,在沿规定方向加轴向力以消除最小轴向游隙影响的情况下,主轴沿其轴线所作往复运动的范围;主轴的轴向窜动量过大会导致铣削工件时产生振动,影响加工零件的平面度和表面粗糙度,在攻丝时会产生单个螺纹的周期性螺距误差,严重时甚至会损坏刀具;所以机床出厂前和设备验收时都要对主轴的周期性轴向窜动进行检测;根据国家标准可知,主轴的轴向窜动检测允差为：;具体检测方法如下：①将拉钉安装到检验棒尾部;②将检验棒和主轴锥孔擦拭干净;③将检验棒安装到加工中心主轴锥孔内;④将磁性表座组装好并吸附在机床工作台上;⑤将千分表安装在磁性表座表架上,移动坐标轴调整千分表与检验棒的相对位置,使千分表测头触及检验棒端面中心处;检测安装示意图如图8-1-14所示;⑥启动机床主轴并读取千分表的变化值,其读数最大差值则为设备主轴轴向窜动量;注意：千分表测头应触及检验棒端面中心处,以避免检验棒端面跳动的影响;应在机床的所有工作主轴上进行检验;图8-1-14主轴轴向窜动检测安装示意图9主轴锥孔的径向跳动检测方法加工中心主轴锥孔径向跳动量过大会导致刀杆和铣刀径向跳动及摆差增大,铣槽时会引起槽宽超差或产生锥度；同时可导致加工会引起加工孔的尺寸、圆度和圆柱度超差圆变成椭圆,在使用小直径刀具加工时甚至会损坏刀具;所以机床出厂前和设备验收时都要对主轴锥孔的径向跳动进行检测;根据国家标准可知,主轴的轴向窜动检测允差为：靠近主轴端部为,距主轴端部300mm处为;具体检测方法如下：①将拉钉安装到检验棒尾部;②将检验棒和主轴锥孔擦拭干净;③将检验棒安装到加工中心主轴锥孔内;④将磁性表座组装好并吸附在机床工作台上;⑤将千分表安装在磁性表座表架上,移动机床坐标轴调整千分表与检验棒的相对位置,使千分表测头触及检验棒靠近主轴端部侧面母线图8-1-15的a位置;⑥起动机床主轴并读取千分表的变化值,其读数最大差值则为设备主轴锥孔近端径向跳动量;图8-1-15 主轴径向跳动检测安装示意图⑦移动机床坐标轴使千分表测头触及检验棒距主轴端部300mm处侧面图8-1-15的b位置,再读取千分表的变化值,其读数最大差值则为设备主轴锥孔远端径向跳动量;注意：由于千分表测头上受到侧面的推力,检验结果可能受影响,为了避免误差,测头应严格对准旋转面的轴线;应在机床的所有工作主轴上进行检验,检验时主轴应至少旋转两整圈;10主轴轴线与Z轴轴线运动间的平行度检测方法加工中心主轴轴线和Z轴轴线运动间的平行度误差过大会导致加工零件的表面粗糙度增大,在孔加工时会引起加工孔的尺寸和形状超差比如圆变成椭圆;所以机床出厂前和设备验收时都要对主轴轴线和Z轴轴线运动间的平行度进行检测;根据国家标准可知,主轴轴线与Z轴轴线运动间的平行度检测允差为：在平行于Y轴轴线的Y-Z垂直平面内300mm测量长度上为,在平行于X轴轴线的Z-X垂直平面内300mm测量长度上为;具体检测方法如下：①将拉钉安装到检验棒尾部;②将检验棒和主轴锥孔擦拭干净;③将检验棒安装到加工中心主轴锥孔内;④将磁性表座组装好并吸附在机床工作台上;⑤将千分表安装在磁性表座表架上,移动机床坐标轴调整千分表与检验棒的相对位置,使千分表测头触及检验棒侧面母线,检测安装示意图如图8-1-16所示;aY-Z垂直平面内 bZ-X垂直平面内图8-1-16 主轴轴线和Z轴轴线平行度检测安装示意图⑥移动机床Z轴使千分表从靠近主轴端部移动到距主轴端部300mm处,读取千分表的变化值,其读数最大差值则为设备主轴轴线和Z轴轴线运动间的平行度;注意：X轴轴线应置于行程的中间位置;11主轴轴线与X轴、Y轴轴线运动间的垂直度检测方法加工中心主轴轴线与X轴、Y轴轴线运动间的垂直度误差过大会导致铣削轮廓产生锥度,影响加工零件的平面度和表面粗糙度,在孔加工时会引起加工孔的尺寸、圆度和圆柱度超差圆变成椭圆;所以机床出厂前和设备验收时都要对主轴轴线与X 轴、Y轴轴线运动间的垂直度进行检测;根据国家标准可知,主轴轴线与X轴、Y轴轴线运动间的垂直度检测允差为：300mm;具体检测方法如下：①将平尺和机床工作台表面擦拭干净,将平尺放置在机床工作台中间位置X或Y方向;②将专用支架装好并安装在机床主轴上;③将千分表安装在专用支架表架上,移动机床坐标轴使千分表测头垂直压向平尺;检测安装示意图如图8-1-l7所示;a主轴轴线与X轴轴线垂直度 b主轴轴线与Y轴轴线垂直度图8-1-17 主轴轴线垂直度检测安装示意图④手动旋转机床主轴180°,读取千分表的变化值,其读数最大差值则为设备主轴轴线与X轴、Y轴轴线运动间的垂直度;注意：如果可能,Y轴轴线和Z轴轴线锁紧;平尺应平行于X轴或Y轴轴线放置;为了参考和修正方便,应记录α值是小于、等于还是大于90°;12工作台面的平面度检测方法平面度指在规定的测量范围内,当所有点被包含在与该平面的总方向平行并相距给定值的两个平面内时,认为该面是平的;平面度检测时所使用的工具主要有自准直仪、精密水平仪和实物标准如平板、平尺等;根据国家标准可知,工作台面的平面度检测允差为：L≤500mm时,为；500mm＜L≤800mm时,为；800mm＜L≤1250mm时,为；1250mm＜L≤2000mm时,为；在任意300mm测量长度上为其中L为工作台托板的较短边的长度;具体检测方法如下：①将机床工作台移到中间位置,并将水平仪和机床工作台擦拭干净;②将水平仪放置在被检平面上,按照图8-1-18所示规定方向移动;③记录所测得的数据并进行数据处理,最终得出平面度数值;图8-1-18 工作台平面度检测注意：X轴轴线和Z轴轴线应置于其行程中间位置;回转工作台面的平面度应检验两次,一次回转工作台锁紧,一次不锁紧如适用的话,两次测定的偏差均应符合允差要求;13工作台面与X轴轴线运动间的平行度检测根据国家标准可知,工作台面与X轴轴线运动间的平行度检测允差为：X≤500mm时,为；500mm＜X≤800mm时,为；800mm＜X≤1250mm时,为；1250mm＜X≤2000mm时,为;具体检测方法如下：①将量块、平尺和机床工作台表面擦拭干净,将一对等高量块放置在机床工作台中间位置,将平尺放置在量块上X方向;②将磁性表座组装好并吸附在机床主轴箱上;③将千分表安装在磁性表座表架上;④找正平尺,使平尺与X轴平行;⑤移动X轴,使千分表测头从Z向垂直触及平尺工作面,安装示意图如图8-1-19a所示;a工作台面与X轴轴线平行度检测 b工作台面与Y轴轴线平行度检测图8-1-19 工作台面与坐标轴轴线运动间的平行度检测安装示意图⑥移动机床X轴并读取千分表的变化值,其读数最大差值则为设备台面与X轴轴线的平行度;14工作台面与Y轴轴线运动间的平行度检测根据国家标准可知,工作台面与Y轴轴线运动间的平行度检测允差为：Y≤500mm时,为；500mm＜Y≤800mm时,为；800mm＜Y≤1250mm时,为；1250mm＜Y≤2000mm时,为;检测实施步骤可参照l3“工作台面与X轴轴线运动间的平行度检测”步骤,安装示意图如图8-1-19b所示;15工作台面与Z轴轴线运动间的垂直度检测根据国家标准可知,工作台面与Z轴轴线运动间的垂直度检测允差为：在500mm测量长度上为;检测实施步骤可参照l3工作台面与X轴轴线运动间的平行度检测”步骤,安装示意图如图8-1-20所示;aZ-X垂直平面内 bY-Z垂直平面内图8-1-20 工作台面与Z轴轴线运动间的垂直度检测安装示意图注意：①矩形角尺、角尺或圆柱角尺应置于工作台的中央位置;②如主轴能锁紧,则指示器、显微镜或干涉仪可装在主轴上,否则检验工具应装在机床的主轴箱上;③指示器测头近似地置于刀具的工作位置,可在平行于工作台面放置的矩形角尺上进行测量;④回转工作台应在互成90°的4个回转位置处测量;16工作台基准T形槽与X轴轴线运动间的平行度检测方法工作台基准T形槽与X轴轴线运动间的平行度检测实施步骤如下：①将机床工作台移动到各坐标轴中间位置;②将标准销、矩形角尺和机床工作台表面及T形槽擦拭干净;③将标准销插入到机床T形槽内;④将矩形角尺沿X方向侧面紧靠标准销放置在机床工作台中间位置;⑤将磁性表座组装好并吸附在机床主轴或主轴箱上;⑥将千分表安装在磁性表座表架上,使千分表测头触及矩形角尺Y轴方向,安装示意图如图8-1-21所示;图8-1-21 工作台基准T形槽与X轴轴线运动间的平行度检测安装示意图⑦移动机床坐标轴X轴,并读取千分表的变化值,其读数最大差值则为设备基准T形槽和X轴轴线运动间的平行度;注意：①如果可能,Y轴轴线锁紧;②如主轴能锁紧,则千分表可安装在机床主轴上,否则千分表应安装在机床主轴箱上;③测量前应将机床工作台移动到坐标轴中间位置,并把矩形角尺放在工作台的中间位置;④定位销应与T形槽紧密接触;⑤矩形角尺应与定位销紧密接触;。

机床几何精度检测方法几何精度检测方法一百分表、千分表及杠杆千分表的特点及适用范围百分表的分度值为0.01mm，其读数清晰，表针跳动较小，常用的一般分为0～5、0～10mm 两种量程，测量时测杆的压缩量一般为0.15～0.2mm（如图1），适用于较低精度要求的测量。

百分表经过震动后测杆可以很容易的回到原始位置，在震动的情况下检测不易磨损，损坏率低。

千分表（指常用的指针式或压杆式千分表）的分度值为0.001mm，因其比百分表的放大比更大，分度值更小，测量的精确度更高，适用于较高精度要求的测量。

千分表受到震动后测量杆不容易恢复到原始位置，可能会影响到检测数据的真实性，因此在震动较小的情况下使用较好（如图2）。

杠杆千分表体积小巧，测杆可以按需转动，并能以正反两个方向测量工件，因此常用于间78隙较小的槽、孔、浮动件（如测量丝杠远端跳动）等千分表难以测量的情况，其测杆压缩量一般为0.03～0.06mm（如图3），灵敏度高。

同样杠杆千分表适合在震动小的情况下使用。

另外杠杆千分表不适合长期在压缩量较大的情况下工作，因为压缩量过大会造成测量数据失真，误差变大，而且会加快杠杆千分表各部件的磨损，使其老化，失去作用，因此在测量空间允许的情况下，一般优先选用千分表或百分表。

图1 百分表图2 千分表79图3 杠杆千分表二测量前提说明1. 本说明所有图示均以Carver600G为例；2. 在检测前应保证测量所用仪器可以正常使用；3. 在检测前应保证测量所用工具以及被测部分的清洁；4. 在测量过程中移动各轴时，进给速度不能过大，一般为1.8m/min左右；5. 本说明所指方向（即前、后、左、右）均为人站立在机床正面，面对机床时（如图4）。

图480三、各精度指标的检测方法1.检测、调整床身水平度1.1 所需工具水平仪（刻度值为0.02mm）、活动扳手1.2准备工作1）检查水平仪精度是否符合标准将水平仪水平放置，读出气泡位置，然后将水平仪原地旋转180°，比较旋转前后水平仪气泡位置。
