《光纤传感技术》•几何光学：•物理观点：等周期的电磁场分布•数学观点：导波方程的一组离散的解单模光纤SM 多模光纤MM 梯度折射率光纤 GIF阶跃折射率光纤 SIF •只能传输一种模式•纤芯直径小（2a=2-10μm ）纤芯折射率分布不同•定义：o 衰减：单位距离/长度的光纤损耗（dB/km ） () = -10lg out in P Loss dB P ⎡⎤⎢⎥⎣⎦10(/) -lg out fiber in fiber Loss P A dB m L Lk P ⎡⎤==⎢⎥⎣⎦dB power ratio amplitude ratio 100 10 000 000 000100 00090 1 000 000 00031 62380100 000 00010 0007010 000 000 3 16260 1 000 000 1 00050100 000316.24010 00010030 1 00031.6220100101010 3.1626 3.981 1.995 (~2)3 1.995 (~2) 1.4131 1.259 1.122011-10.7940.891-30.501 (~1/2)0.708-60.2510.501 (~1/2)-100.10.316 2-200.010.1-300.0010.031 62-400.000 10.01-500.000 010.003 162-600.000 0010.001-700.000 000 10.000 316 2-800.000 000 010.000 1-900.000 000 0010.000 031 62 -1000.000 000 000 10.000 01本征损耗吸收损耗杂质离子的吸收过度金属离子OH -离子本征吸收紫外吸收红外吸收散射损耗制作缺陷折射率分布不均匀芯-包层界面不理想气泡、条纹、结石本征散射及其他瑞利散射布里渊散射拉曼散射•辐射损耗•两类弯曲o宏弯•弯曲半径与光纤直径相比很大•~临界半径o微弯•光纤随机微弯曲引起模式耦合•垂直于光纤轴方向的扰动。
---------------------------------------------------------------最新资料推荐------------------------------------------------------光纤光学课件第一章1幻灯片 1 光纤光学第一章光纤传输的基本理论 W-C Chen Foshan Univ. 幻灯片 2 1. 前言低损耗光纤的问世导致了光波技术领域的革命，开创了光纤通信的时代。
光纤在工程上的使用促使人们需要对光纤进行深入研究，形成一门新的学科光纤光学。
幻灯片 3 光纤的分类幻灯片 4 2实用光纤主要的三种基本类型 (a) 突变型多模光纤； (b) 渐变型多模光纤；（c ）单模光纤横截面2a2brn折射率分布纤芯包Ait(a)输入脉冲光线传播路径～多模光纤幻灯片 5 阶跃折射率光纤剖面测量图（华工光通信研究所）3 单模光纤多模光纤幻灯片 6 光纤结构光纤（Optical Fiber）是由中心的纤芯(Core)和外围的包层(Cladding)同轴组成的圆柱形细丝。
纤芯的折射率比包层稍高，损耗比包层更低，光能量主要在纤芯内传输。
包层为光的传输提供反射面和光隔离，并起一定的机械保护作用。
设纤芯和包层的折射率分别为 n1 和 n2，光能量在光纤中传输的必要条件是n1n2。
幻灯片 7 主要用途：1 / 15突变型多模光纤只能用于小容量短距离系统。
渐变型多模光纤适用于中等容量中等距离系统。
单模光纤用在大容量长距离的系统。
特种单模光纤大幅度提高光纤通信系统的水平 1.55 m 色散移位光纤实现了 10 Gb/s 容量的 100 km 的超大容量超长距离系统。
色散平坦光纤适用于波分复用系统，这种系统可以把传输容量提高几倍到几十倍。
偏振保持光纤用在外差接收方式的相干光系统，这种系统最大优点是提高接收灵敏度，增加传输距离。

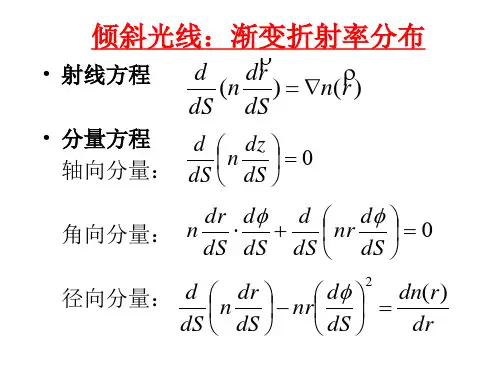

4幻灯片 8 2.光纤的研究方法光线理论几何光学方法波动光学方法适用条件研究对象光线模式基本方程射线方程波导场方程研究方法折射/反射定理边值问题主要特点约束光线模式幻灯片 9 光线理论光线分类子午光线倾斜光线射线方程几何光学法分析问题的两个出发点数值孔径时间延迟幻灯片 10 设纤芯和包层折射率分别为 n1 和 n2，空气的折射率 n0=1，纤芯中心轴线与 z 轴一致。
光纤原理：光纤实际是指由透明材料做成的纤芯和在它周围采用比纤芯的折射率稍低的材料做成的包层，并将射入纤芯的光信号，经包层界面反射，使光信号在纤芯中传播前进的媒体。
一般是由纤芯、包层和涂敷层构成的多层介质结构的对称圆柱体。
光纤有两项主要特性：即损耗和色散。
光纤每单位长度的损耗或者衰减（dB/km），关系到光纤通信系统传输距离的长短和中继站间隔的距离的选择。
光纤的色散反应时延畸变或脉冲展宽，对于数字信号传输尤为重要。
每单位长度的脉冲展宽（ns/km），影响到一定传输距离和信息传输容量。
光纤的结构：光纤的结构：纤芯材料的主体是二氧化硅，里面掺极微量的其他材料，例如二氧化锗、五氧化二磷等。
掺杂的作用是提高材料的光折射率。
纤芯直径约5~~75μm。
光纤外面有包层，包层有一层、二层（内包层、外包层）或多层（称为多层结构），但是总直径在100~200μm上下。
包层的材料一般用纯二氧化硅，也有掺极微量的三氧化二硼，最新的方法是掺微量的氟，就是在纯二氧化硅里掺极少量的四氟化硅。
掺杂的作用是降低材料的光折射率。
这样，光纤纤芯的折射率略高于包层的折射率。
两者席位的区别，保证光主要限制在纤芯里进行传输。
包层外面还要涂一种涂料，可用硅铜或丙烯酸盐。
涂料的作用是保护光纤不受外来的损害，增加光纤的机械强度。
光纤的最外层是套层，它是一种塑料管，也是起保护作用的，不同颜色的塑料管还可以用来区别各条光纤。
光纤的折射率：光纤的结构一般用折射率沿光纤径向的分布函数来表征，这种分布函数成为光纤的折射率刨面。
在圆柱坐标系（λ、Φ、z）中n（λ）来表示。
在理论分析中，折射率剖面n(r)就是光纤的数学模型：对于单包层光纤，纤芯直径为d，设纤芯轴心处的折射率n(0)=n1，包层折射率为n2,为了简略地表示的剖面特征，引入纤芯包层相对折射率差作为剖面参数Δ，其中定义为n1 2 ─n22 n1─ n2Δ = ──────≈─────2 n1 2 n1射线理论认为，光在光纤中传播主要是依据全反射原理。

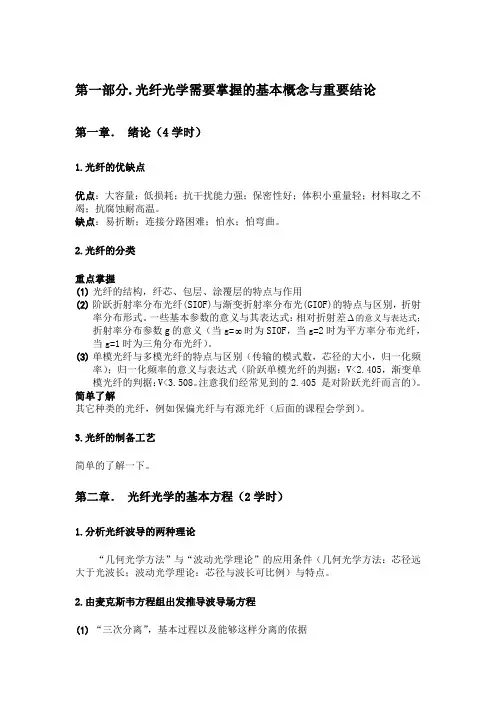

第一部分.光纤光学需要掌握的基本概念与重要结论第一章．绪论（4学时）1.光纤的优缺点优点：大容量；低损耗；抗干扰能力强；保密性好；体积小重量轻；材料取之不竭；抗腐蚀耐高温。
缺点：易折断；连接分路困难；怕水；怕弯曲。
2.光纤的分类重点掌握(1)光纤的结构，纤芯、包层、涂覆层的特点与作用(2)阶跃折射率分布光纤(SIOF)与渐变折射率分布光(GIOF)的特点与区别，折射率分布形式。
一些基本参数的意义与其表达式：相对折射差∆的意义与表达式；折射率分布参数g的意义（当g=∞时为SIOF，当g=2时为平方率分布光纤，当g=1时为三角分布光纤）。
(3)单模光纤与多模光纤的特点与区别（传输的模式数，芯径的大小，归一化频率）；归一化频率的意义与表达式（阶跃单模光纤的判据：V<2.405，渐变单模光纤的判据：V<3.508。
注意我们经常见到的2.405 是对阶跃光纤而言的）。
简单了解其它种类的光纤，例如保偏光纤与有源光纤（后面的课程会学到）。
3.光纤的制备工艺简单的了解一下。
第二章．光纤光学的基本方程（2学时）1.分析光纤波导的两种理论“几何光学方法”与“波动光学理论”的应用条件（几何光学方法：芯径远大于光波长；波动光学理论：芯径与波长可比例）与特点。
2.由麦克斯韦方程组出发推导波导场方程(1)“三次分离”，基本过程以及能够这样分离的依据“电磁”分离：由麦克斯韦方程组到波动方程“时空”分离：由波动方程到亥姆霍兹方程“横纵”分离：由亥姆霍兹方程到波到场方程(2)SIOF与GIOF中光线方程的意义，即SIOF与GIOF中光线的传播形式3.模式及其基本性质(1)模式的基本概念与定义(2)TEM、TE、TM、HE、EH模式的特点(3)纵向传播常数β横向传播常数W、U的意义（重点了解W的意义），以及W、U、V之间的关系(4)截止与远离截止的概念与基本条件（W=0截止，W=∞远离截止）(5)相速度、群速度、群延时的基本概念(6)线偏振模的概念第三章．阶跃折射率分布光纤（6学时）1.几何光学分析方法主要掌握一些基本的概念，“子午光线”与“偏斜光线”的定义；数值孔径的表达式，以及其物理意义(标志着光纤收光能力以及与光源耦合时偶和效率的大小)，数值孔径与传输带宽的关系（成反比）。
