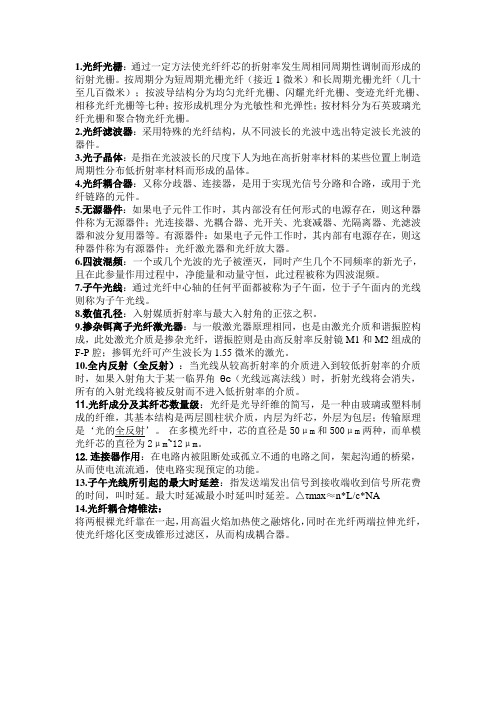

1.光纤光栅：通过一定方法使光纤纤芯的折射率发生周相同周期性调制而形成的衍射光栅。
按周期分为短周期光栅光纤（接近1微米）和长周期光栅光纤（几十至几百微米）；按波导结构分为均匀光纤光栅、闪耀光纤光栅、变迹光纤光栅、相移光纤光栅等七种；按形成机理分为光敏性和光弹性；按材料分为石英玻璃光纤光栅和聚合物光纤光栅。
2.光纤滤波器：采用特殊的光纤结构，从不同波长的光波中选出特定波长光波的器件。
3.光子晶体：是指在光波波长的尺度下人为地在高折射率材料的某些位置上制造周期性分布低折射率材料而形成的晶体。
4.光纤耦合器：又称分歧器、连接器，是用于实现光信号分路和合路，或用于光纤链路的元件。
5.无源器件：如果电子元件工作时，其内部没有任何形式的电源存在，则这种器件称为无源器件；光连接器、光耦合器、光开关、光衰减器、光隔离器、光滤波器和波分复用器等。
有源器件：如果电子元件工作时，其内部有电源存在，则这种器件称为有源器件：光纤激光器和光纤放大器。
6.四波混频：一个或几个光波的光子被湮灭，同时产生几个不同频率的新光子，且在此参量作用过程中，净能量和动量守恒，此过程被称为四波混频。
7.子午光线：通过光纤中心轴的任何平面都被称为子午面，位于子午面内的光线则称为子午光线。
8.数值孔径：入射媒质折射率与最大入射角的正弦之积。
9.掺杂铒离子光纤激光器：与一般激光器原理相同，也是由激光介质和谐振腔构成，此处激光介质是掺杂光纤，谐振腔则是由高反射率反射镜M1和M2组成的F-P腔；掺铒光纤可产生波长为1.55微米的激光。
10.全内反射（全反射）：当光线从较高折射率的介质进入到较低折射率的介质时，如果入射角大于某一临界角θc（光线远离法线）时，折射光线将会消失，所有的入射光线将被反射而不进入低折射率的介质。
11.光纤成分及其纤芯数量级：光纤是光导纤维的简写，是一种由玻璃或塑料制成的纤维，其基本结构是两层圆柱状介质，内层为纤芯，外层为包层；传输原理是‘光的全反射’。
一、名词解释1.光纤光栅（P144）：通过一定方法使光纤纤芯的折射率发生轴向周期性调制而形成的衍射光栅2.数值孔径：入射媒质折射率与最大入射角的正弦之积3.基模模场半径(P101)：基模场在光纤的横截面分布曲线中心最大值e-1处所对应的半径。
4.子午光线：子午面上传播的光线5.光隔离器（P140）：是一种基于法拉第旋转的非互易性的传输器件，只允许光波沿着一个方向传输（光信号沿着指定正方向传输时损耗低，光路被接通），而另一个方向的传输是禁止的。
6.平均能流密度（P20）：在足够长的观测时间内平均单位时间内通过单位面积的能量。
能流密度（百度）：在一定的空间范围内，单位面积所取得的或单位重量能源所能产生的某种能源的能量或功率。
7.相速度（P19）：场的等相位面沿Z轴的传播速度。
群速度（P19）：光脉冲或波包的中心或光能量沿Z轴的传播速度，也即场的等幅面沿z 轴的传播速度。
8.群速度色散：在高速大容量的光纤通信中，由于光纤介质表现出非线性，光脉冲包络的形状会发生变化，这种影响光信号的接收的变化成为群速度色散9.光无源器件（P122）：有光纤式和光纤耦合分立元件两种，前者利用自身特性直接实现功能，后者利用光学元件对光的传播特性进行交换，并用透镜奖器件和光纤耦合。
10.自聚焦透镜（P122）：芯径大，长度短，数值孔径大，光线在其中的传播轨迹为正弦曲线。
由一点发出的不同角度的光线经过一周期的传播后又汇聚到另一点的类似平方律折射率分布光纤。
11.模式色散：在多模光纤中，传输的模式很多，不同的模式，其传输路径不同，所经过的路程就不同，到达终点的时间也就不同，这就引起了脉冲的展宽12.传播常数（P17具体看书）：纵向传播常数β：导模的相位在Z轴单位长度上的变化量，波矢在Z轴上的投影β=K·e z=nk0cosθz；横向传播常数：波矢k的横向分量，U和W分别反映了导模在芯区中的驻波场的横向振荡频率，W值则反映了导模在包层中的消逝场的衰减速度二、简答题1.光纤导光的基本原理全反射原理2.什么是光纤的色散？光纤的色散主要有几种？其对光纤通信有何影响？在光纤中传输的光信号（脉冲）的不同频率成分或不同的模式分量以不同的速度传播到达一定距离后必然产生信号失真（脉冲展宽），这种现象叫做光纤的色散。
光纤原理：光纤实际是指由透明材料做成的纤芯和在它周围采用比纤芯的折射率稍低的材料做成的包层，并将射入纤芯的光信号，经包层界面反射，使光信号在纤芯中传播前进的媒体。
一般是由纤芯、包层和涂敷层构成的多层介质结构的对称圆柱体。
光纤有两项主要特性：即损耗和色散。
光纤每单位长度的损耗或者衰减（dB/km），关系到光纤通信系统传输距离的长短和中继站间隔的距离的选择。
光纤的色散反应时延畸变或脉冲展宽，对于数字信号传输尤为重要。
每单位长度的脉冲展宽（ns/km），影响到一定传输距离和信息传输容量。
光纤的结构：光纤的结构：纤芯材料的主体是二氧化硅，里面掺极微量的其他材料，例如二氧化锗、五氧化二磷等。
掺杂的作用是提高材料的光折射率。
纤芯直径约5~~75μm。
光纤外面有包层，包层有一层、二层（内包层、外包层）或多层（称为多层结构），但是总直径在100~200μm上下。
包层的材料一般用纯二氧化硅，也有掺极微量的三氧化二硼，最新的方法是掺微量的氟，就是在纯二氧化硅里掺极少量的四氟化硅。
掺杂的作用是降低材料的光折射率。
这样，光纤纤芯的折射率略高于包层的折射率。
两者席位的区别，保证光主要限制在纤芯里进行传输。
包层外面还要涂一种涂料，可用硅铜或丙烯酸盐。
涂料的作用是保护光纤不受外来的损害，增加光纤的机械强度。
光纤的最外层是套层，它是一种塑料管，也是起保护作用的，不同颜色的塑料管还可以用来区别各条光纤。
光纤的折射率：光纤的结构一般用折射率沿光纤径向的分布函数来表征，这种分布函数成为光纤的折射率刨面。
在圆柱坐标系（λ、Φ、z）中n（λ）来表示。
在理论分析中，折射率剖面n(r)就是光纤的数学模型：对于单包层光纤，纤芯直径为d，设纤芯轴心处的折射率n(0)=n1，包层折射率为n2,为了简略地表示的剖面特征，引入纤芯包层相对折射率差作为剖面参数Δ，其中定义为n1 2 ─n22 n1─ n2Δ = ──────≈─────2 n1 2 n1射线理论认为，光在光纤中传播主要是依据全反射原理。
第一部分.光纤光学需要掌握的基本概念与重要结论第一章．绪论（4学时）1.光纤的优缺点优点：大容量；低损耗；抗干扰能力强；保密性好；体积小重量轻；材料取之不竭；抗腐蚀耐高温。
缺点：易折断；连接分路困难；怕水；怕弯曲。
2.光纤的分类重点掌握(1)光纤的结构，纤芯、包层、涂覆层的特点与作用(2)阶跃折射率分布光纤(SIOF)与渐变折射率分布光(GIOF)的特点与区别，折射率分布形式。
一些基本参数的意义与其表达式：相对折射差∆的意义与表达式；折射率分布参数g的意义（当g=∞时为SIOF，当g=2时为平方率分布光纤，当g=1时为三角分布光纤）。
(3)单模光纤与多模光纤的特点与区别（传输的模式数，芯径的大小，归一化频率）；归一化频率的意义与表达式（阶跃单模光纤的判据：V<2.405，渐变单模光纤的判据：V<3.508。
注意我们经常见到的2.405 是对阶跃光纤而言的）。
简单了解其它种类的光纤，例如保偏光纤与有源光纤（后面的课程会学到）。
3.光纤的制备工艺简单的了解一下。
第二章．光纤光学的基本方程（2学时）1.分析光纤波导的两种理论“几何光学方法”与“波动光学理论”的应用条件（几何光学方法：芯径远大于光波长；波动光学理论：芯径与波长可比例）与特点。
2.由麦克斯韦方程组出发推导波导场方程(1)“三次分离”，基本过程以及能够这样分离的依据“电磁”分离：由麦克斯韦方程组到波动方程“时空”分离：由波动方程到亥姆霍兹方程“横纵”分离：由亥姆霍兹方程到波到场方程(2)SIOF与GIOF中光线方程的意义，即SIOF与GIOF中光线的传播形式3.模式及其基本性质(1)模式的基本概念与定义(2)TEM、TE、TM、HE、EH模式的特点(3)纵向传播常数β横向传播常数W、U的意义（重点了解W的意义），以及W、U、V之间的关系(4)截止与远离截止的概念与基本条件（W=0截止，W=∞远离截止）(5)相速度、群速度、群延时的基本概念(6)线偏振模的概念第三章．阶跃折射率分布光纤（6学时）1.几何光学分析方法主要掌握一些基本的概念，“子午光线”与“偏斜光线”的定义；数值孔径的表达式，以及其物理意义(标志着光纤收光能力以及与光源耦合时偶和效率的大小)，数值孔径与传输带宽的关系（成反比）。
光纤光学知识总结1. 引言光纤光学是一门研究光传输和操控的学科，它是现代通信、医学和工业等领域中不可或缺的关键技术。
光纤光学利用光纤作为传输介质，通过光的折射和全反射实现信号传输。
本文将对光纤光学的基本原理、传输性能和应用领域进行总结和介绍。
2. 光纤的基本原理光纤是一种通过内部光的全反射实现光信号传输的介质。
它由一个中心芯和一个外包层组成。
中心芯是光信号传输的主要部分，通常由高折射率的玻璃或塑料材料构成。
外包层则是低折射率的材料，用于包裹和保护中心芯。
光纤通过光的折射和全反射，实现将光信号沿着光纤传输的目的。
3. 光纤的传输性能3.1 传输带宽光纤的传输带宽是指光纤能够传输的最大频率信号的能力。
它受到光纤的材料特性、设计和制造工艺等因素的影响。
高质量的光纤能够支持更高的传输带宽，从而实现更高速率、更大容量的数据传输。
3.2 传输损耗传输损耗是光信号在光纤中传输过程中的能量损失。
它由散射、吸收和弯曲等因素引起。
传输损耗通常以每单位长度的衰减值（dB/km）来表示。
光纤的传输损耗越低，传输距离就越长，信号质量就越好。
3.3 色散色散是指光信号在光纤中传输过程中，不同频率的光信号由于折射率的差异而传播速度不同的现象。
色散会导致光脉冲的展宽和失真，限制了光信号的传输距离和速率。
4. 光纤光学的应用领域4.1 光通信光通信是光纤光学的主要应用之一。
光纤光学的高带宽和低损耗特性使得光纤成为主流的长距离通信传输介质。
光纤通信系统通过调制光信号来传输数据，实现了高速率、大容量的信息传输。
4.2 医学影像光纤光学在医学影像领域有广泛的应用。
通过光纤的灵活性和小尺寸，可以将光信号传输到人体内部，实现光学成像和激光手术等应用。
例如，内窥镜和激光手术器械中都使用了光纤。
4.3 工业检测光纤光学在工业检测领域也具有重要的应用价值。
光纤传感器可以通过测量光的强度、相位和波长等参数，实现对温度、压力、液位等物理量的测量。
光纤传感器具有高精度、抗干扰和耐腐蚀等特点，被广泛应用于工业自动化和安全监测等领域。
光纤光学知识点总结第一部分：光的基本特性1. 光的波动特性光是一种电磁波，具有波动和粒子性质。
其中，波动特性表现为光波具有波长、频率、振幅和相位等特性，而粒子性质表现为光子是光的基本粒子，具有动量和能量。
2. 光的传播方式光的传播方式主要有直线传播和曲线传播两种。
直线传播是指光在均匀介质中以直线传播的方式进行传播，而曲线传播是指光在非均匀介质中因受到折射、反射等影响而沿曲线传播。
3. 光的衍射和干涉光的衍射是指光波在遇到缝隙或障碍物时产生偏折现象，而干涉是指两束光波相遇时产生互相干涉的现象。
衍射和干涉是光波的特有现象，是光学研究中重要的现象之一。
第二部分：光纤的基本结构和工作原理1. 光纤的基本结构光纤由芯、包层和外被组成。
其中，芯是光信号传输的核心部分，包层是为了保护芯而设置的，而外被则是为了保护整根光纤而设置的。
2. 光纤的传输特性光纤的传输特性主要包括色散、衰减和非线性失真等。
其中，色散是指不同波长的光波由于折射率的不同而产生的传输延迟差异，衰减是指光在传输过程中能量的损失，而非线性失真是指光波在非线性介质中传输时产生的波形失真现象。
3. 光纤的工作原理光纤的工作原理主要包括全内反射、多模传输和单模传输等。
其中，全内反射是指光在光纤中由于折射率不同而产生的全内反射现象，多模传输是指光纤中可以传输多个模式的光信号，而单模传输是指光纤中只能传输一个模式的光信号。
第三部分：光纤的应用领域1. 通信领域光纤在通信领域有着广泛的应用，主要包括长途通信、城域通信、局域通信和家庭通信等。
其中，长途通信是指利用光纤进行跨国、跨洲的通信传输，城域通信是指利用光纤进行城市范围内的通信传输，局域通信是指利用光纤进行企业或园区内的通信传输，而家庭通信是指利用光纤进行家庭内部的通信传输。
2. 医疗领域光纤在医疗领域有着广泛的应用，主要包括内窥镜、激光治疗和医学影像等。
其中，内窥镜是指利用光纤传输光源，使医生可以在体内进行观察和手术，激光治疗是指利用光纤传输激光能量进行疾病治疗，而医学影像是指利用光纤传输光源，进行医学图像的采集和传输。
