热应力分析实例详解学习要点通过实例分析,学习如何进行热应力分析,并掌握ABAQUS/CAE 的以下功能:1)在Material 功能模块中,定义线胀系数;2)在Load 功能模块中,使用预定义场(predefined field)来定义温度场;实例1:带孔平板的热应力分析定义材料属性——Property Property——Material——Edit——steelMechanical——Elastic, 输入弹性模量和泊松比定义材料属性——Property Property——Material——Edit——steelMechanical——Expansion, 输入线胀系数定义边界条件——Load定义边界条件——Load定义边界条件——Load固支边界条件使用预定义场定义初始温度Load——PredefinedField Manager使用预定义场使模型温度升高至120℃网格划分——Mesh结果分析——Visualization小结在ABAQUS中进行热应力分析的基本步骤:⏹定义线胀系数⏹定义初始温度场⏹定义分析步中的温度场实例2:法兰盘感应淬火的残余应力场模拟问题描述:◆表面感应淬火是一种工程中常用的热处理工艺,其原理是使用感应器来对工件的局部进行加热,然后迅速冷却,从而使工件表面产生残余压应力,抵消工作载荷所产生的一部分拉应力。
◆表面感应淬火可显著提高工件弯曲疲劳抗力和扭转疲劳抗力,工件表面产生的马氏体具有良好的耐磨性。
实例2:法兰盘感应淬火的残余应力场模拟 本例中的法兰盘经淬火后,由试验测得法拉盘的内圆角表面残余压应力约为-420MPa。
法拉盘的一端固定,另一端的整个端面受向下的面载荷p=100MPa,法拉盘内孔直径为24mm,材料的弹性模量为210000MPa,泊松比为0.3,线胀系数为1.35e-5/ ℃。
要求:模拟分析感应淬火所产生的残余应力场,并分析此残余应力场在缓和应力集中方面所起的作用。
基于Abaqus的法兰盘的感应淬火的残余应力场仿真载运工具运用工程1001班吴越S1004105一.仿真对象的提出与建模要点:表面感应淬火是一种常见的热处理工艺,其原理是使用感应器来对工件的局部进行加热,然后迅速冷却,从而使工件表面产生残余压应力(residual stress),抵消工件在工作中的载荷所产生的一部分拉应力。
表面淬火可显著提高工件弯曲疲劳抗力和扭转疲劳抗力,工件表面产生的马氏体具有良好的耐磨性。
本例中,法兰盘经过表面感应淬火后,淬硬层如图-1所示,由试验测得法兰盘的内援交表面残余压应力约为-420MPa。
法兰盘的一端固定,另一端的整个端面受到向下的面载荷p=100MPa。
法兰盘内孔直径24mm,材料的弹性模量为210000MPa,泊松比为0.3,线胀系数为1.35e-5/℃。
要求模拟感应淬火所产生的残余应力场,并分析此残余应力在缓和应力集中方面所起的作用。
图-1 淬硬层由红色区域180°扫略生成使用Abaqus可以模拟感应淬火的完整过程,即通过分析工件和感应器之间以及工件和冷却液之间的传热过程来确定工件的温度场,从而得到相应的塑性应变场和冷却后的残余应力场。
但是这一模拟过程比较复杂,我们选择一种模拟残余应力场的简化方法:设置整个模型的初始温度为20℃,在分析步(Step)中令淬硬层区域的温度升高至某个温度值T high(如120℃),其余区域的温度仍保持在20℃。
这种温度差异会使高温区域产生压应力,相当于所要模拟的残余压应力。
经过几次试算,就可以找到合适的T high,使法兰盘的内圆角的表面压应力与试验结果大致吻合。
施加工作载荷时,仍保持上述温度场不变,就可以模拟在残余应力作用下的应力场。
上述方法的优点是比较简便,不必进行复杂的传热分析和热弹塑性分析,并且通用性强,可以用于模拟各种不同工艺所产生残余应力场,但其缺点是模拟精度不高,通过选择T high 只能保证工件局部区域的压应力值较准确,一种改进方法是为淬硬层的不同区域设定不同的温度值T high,从而得到与试验结果更加接近的残余应力场。
热应力分析实例详解学习要点通过实例分析,学习如何进行热应力分析,并掌握ABAQUS/CAE 的以下功能:1)在Material 功能模块中,定义线胀系数;2)在Load 功能模块中,使用预定义场(predefined field)来定义温度场;实例1:带孔平板的热应力分析定义材料属性——Property Property——Material——Edit——steelMechanical——Elastic, 输入弹性模量和泊松比定义材料属性——Property Property——Material——Edit——steelMechanical——Expansion, 输入线胀系数定义边界条件——Load定义边界条件——Load定义边界条件——Load固支边界条件使用预定义场定义初始温度Load——PredefinedField Manager使用预定义场使模型温度升高至120℃网格划分——Mesh结果分析——Visualization小结在ABAQUS中进行热应力分析的基本步骤:⏹定义线胀系数⏹定义初始温度场⏹定义分析步中的温度场实例2:法兰盘感应淬火的残余应力场模拟问题描述:◆表面感应淬火是一种工程中常用的热处理工艺,其原理是使用感应器来对工件的局部进行加热,然后迅速冷却,从而使工件表面产生残余压应力,抵消工作载荷所产生的一部分拉应力。
◆表面感应淬火可显著提高工件弯曲疲劳抗力和扭转疲劳抗力,工件表面产生的马氏体具有良好的耐磨性。
实例2:法兰盘感应淬火的残余应力场模拟 本例中的法兰盘经淬火后,由试验测得法拉盘的内圆角表面残余压应力约为-420MPa。
法拉盘的一端固定,另一端的整个端面受向下的面载荷p=100MPa,法拉盘内孔直径为24mm,材料的弹性模量为210000MPa,泊松比为0.3,线胀系数为1.35e-5/ ℃。
要求:模拟分析感应淬火所产生的残余应力场,并分析此残余应力场在缓和应力集中方面所起的作用。

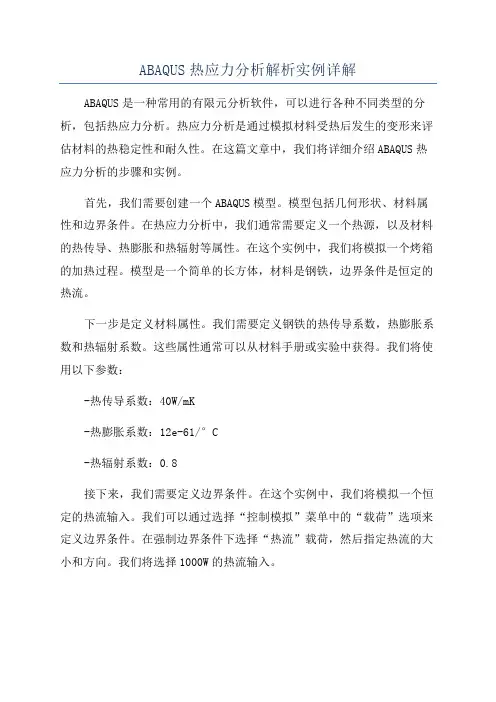

ABAQUS热应力分析解析实例详解ABAQUS是一种常用的有限元分析软件,可以进行各种不同类型的分析,包括热应力分析。
热应力分析是通过模拟材料受热后发生的变形来评估材料的热稳定性和耐久性。
在这篇文章中,我们将详细介绍ABAQUS热应力分析的步骤和实例。
首先,我们需要创建一个ABAQUS模型。
模型包括几何形状、材料属性和边界条件。
在热应力分析中,我们通常需要定义一个热源,以及材料的热传导、热膨胀和热辐射等属性。
在这个实例中,我们将模拟一个烤箱的加热过程。
模型是一个简单的长方体,材料是钢铁,边界条件是恒定的热流。
下一步是定义材料属性。
我们需要定义钢铁的热传导系数,热膨胀系数和热辐射系数。
这些属性通常可以从材料手册或实验中获得。
我们将使用以下参数:-热传导系数:40W/mK-热膨胀系数:12e-61/°C-热辐射系数:0.8接下来,我们需要定义边界条件。
在这个实例中,我们将模拟一个恒定的热流输入。
我们可以通过选择“控制模拟”菜单中的“载荷”选项来定义边界条件。
在强制边界条件下选择“热流”载荷,然后指定热流的大小和方向。
我们将选择1000W的热流输入。
然后,我们需要定义分析步骤。
在这个实例中,我们将使用一个稳态热分析步骤。
在强制模式下选择“热”分析步骤,然后指定步骤的参数,包括时间步长和总时间。
我们将选择0.1s的时间步长和10s的总时间。
在模拟之前,我们需要定义网格划分。
网格划分是将模型分解为多个小元素的过程,以便于进行数值计算。
ABAQUS中有多种网格划分方法可供选择。
我们可以通过选择“网格”菜单中的“划分”选项来进行网格划分,然后选择适当的网格划分方法和参数。
当所有定义都完成后,我们可以点击“开始模拟”按钮开始进行热应力分析。
ABAQUS将使用已定义的模型、材料属性、边界条件和分析步骤来进行数值计算。
计算结果将显示在ABAQUS的图形界面中。
在热应力分析完成后,我们可以查看结果并进行后处理。
Abaqus热应力分析实例1 说明:本例通过简单的杆状零件,介绍abaqus热分析的基本步骤。
利用abaqus/CAE分析图1所示的杆状零件,四面加热条件下(随时间升温T=20+5t)的温度场,并以该温度为初始条件,分析零部件受力状况。
图1为杆状零件截面的图2传热分析2.1创建part进入part模块,点击创建部件,name输入bar,模型所在空间选择3维,类型选择可变性,shape选择Solid,Type选择Extrusion,Approximate size 输入200,设置如下图,点击Continue,进入二维截面创建,分别输入(25,25)、(-25,-25)两两点,完成草图绘制,Depth(长度)输入500,完成部件的创建,如下图所示。
2.2 创建材料和截面切换到property模块,Density输入7.74e-09,Conductivity(传热率)、Specific Heat (比热)与温度有关,输入如下:2.3点击,弹出Create Section对话框,name输入Section-1,Categeory选择Solid,type选择Homogeneous,点击continue,弹出Edit Section,选择刚创建的材料Steel。
2.4赋予属性点击,选择部件,中键确定,完成材料赋予。
2.5创建分析步创建一个Heat Transfer(热传递)分析步,点击Continue,basic工具栏设置,选择Transient(瞬态分析),time period设置为100,切换到incrementation,设置如下图。
2.6 热传递与热辐射设置在杆四周面加载一个随时间变化的的温度T=20+5t,切换到interation模块,创建温度曲线,Tools》Amplitude》create,name输入Amp-1,Type选择Tabular,列表设置如下左图。
点击,分析步选择step-1,选择surface file condition,点击continue,film coefficient 设置为0.4,Sink temperature 为1,Sink amplitude 选择上述创建的温度曲线。

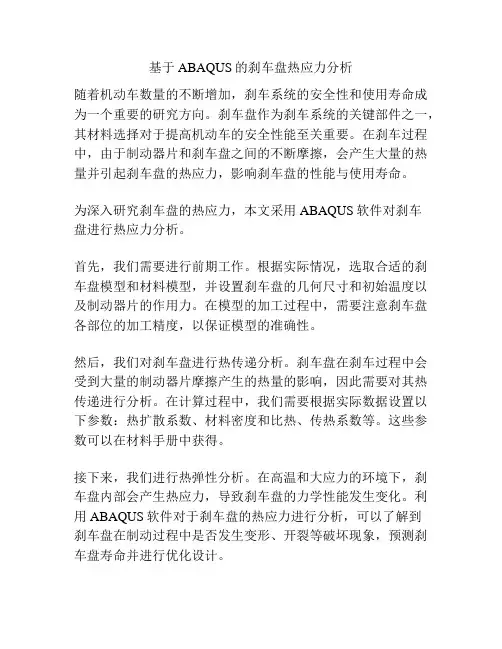

基于ABAQUS的刹车盘热应力分析随着机动车数量的不断增加,刹车系统的安全性和使用寿命成为一个重要的研究方向。
刹车盘作为刹车系统的关键部件之一,其材料选择对于提高机动车的安全性能至关重要。
在刹车过程中,由于制动器片和刹车盘之间的不断摩擦,会产生大量的热量并引起刹车盘的热应力,影响刹车盘的性能与使用寿命。
为深入研究刹车盘的热应力,本文采用ABAQUS软件对刹车盘进行热应力分析。
首先,我们需要进行前期工作。
根据实际情况,选取合适的刹车盘模型和材料模型,并设置刹车盘的几何尺寸和初始温度以及制动器片的作用力。
在模型的加工过程中,需要注意刹车盘各部位的加工精度,以保证模型的准确性。
然后,我们对刹车盘进行热传递分析。
刹车盘在刹车过程中会受到大量的制动器片摩擦产生的热量的影响,因此需要对其热传递进行分析。
在计算过程中,我们需要根据实际数据设置以下参数:热扩散系数、材料密度和比热、传热系数等。
这些参数可以在材料手册中获得。
接下来,我们进行热弹性分析。
在高温和大应力的环境下,刹车盘内部会产生热应力,导致刹车盘的力学性能发生变化。
利用ABAQUS软件对于刹车盘的热应力进行分析,可以了解到刹车盘在制动过程中是否发生变形、开裂等破坏现象,预测刹车盘寿命并进行优化设计。
最后,我们将分析结果进行打印和分析,根据热应力分析结果,对刹车盘的合理性进行评估。
如果出现问题,可以尝试通过改变制动片的材料、设置通风方式等方式来解决问题,提高刹车盘的寿命和安全性能。
总的来说,ABAQUS软件提供了一个重要的工具,用于对于刹车盘的热应力进行分析、寿命预测和性能优化。
通过对于刹车盘的热应力分析,我们可以有效提高机动车的安全性和使用寿命,保障行车安全。
刹车盘的热应力分析需要大量的相关数据,从材料的热物理参数到刹车盘的几何尺寸等方面都需要考虑。
下面列举了一些相关数据,并进行分析。
1. 刹车盘材料的热物理参数:例如,材料的热扩散系数、比热和密度等,这些参数会影响刹车盘在制动过程中的热传递和热应力。

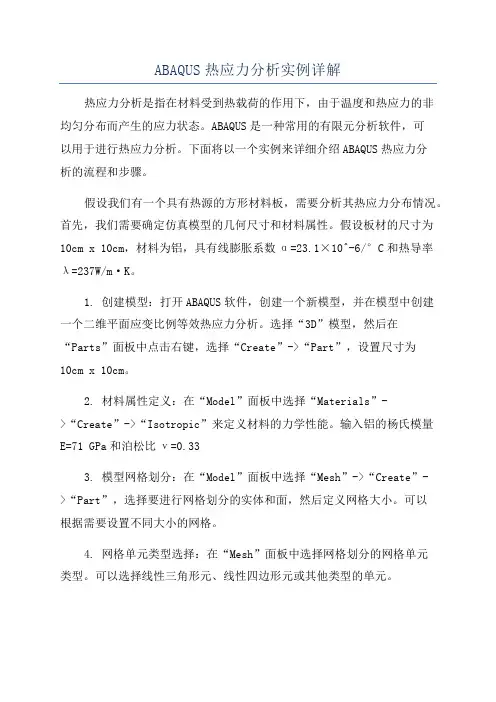

ABAQUS热应力分析实例详解热应力分析是指在材料受到热载荷的作用下,由于温度和热应力的非均匀分布而产生的应力状态。
ABAQUS是一种常用的有限元分析软件,可以用于进行热应力分析。
下面将以一个实例来详细介绍ABAQUS热应力分析的流程和步骤。
假设我们有一个具有热源的方形材料板,需要分析其热应力分布情况。
首先,我们需要确定仿真模型的几何尺寸和材料属性。
假设板材的尺寸为10cm x 10cm,材料为铝,具有线膨胀系数α=23.1×10^-6/°C和热导率λ=237W/m·K。
1. 创建模型:打开ABAQUS软件,创建一个新模型,并在模型中创建一个二维平面应变比例等效热应力分析。
选择“3D”模型,然后在“Parts”面板中点击右键,选择“Create”->“Part”,设置尺寸为10cm x 10cm。
2. 材料属性定义:在“Model”面板中选择“Materials”->“Create”->“Isotropic”来定义材料的力学性能。
输入铝的杨氏模量E=71 GPa和泊松比ν=0.333. 模型网格划分:在“Model”面板中选择“Mesh”->“Create”->“Part”,选择要进行网格划分的实体和面,然后定义网格大小。
可以根据需要设置不同大小的网格。
4. 网格单元类型选择:在“Mesh”面板中选择网格划分的网格单元类型。
可以选择线性三角形元、线性四边形元或其他类型的单元。
5. 温度加载:在“Model”面板中选择“Loads”->“Create”->“Temperature”来定义温度加载。
选择加载的表面或体实体,并设置温度大小和类型(恒定温度或温度曲线)。
6. 边界条件定义:在“Model”面板中选择“Bounadry Conditions”->“Create”->“Encastre”来定义边界条件。
选择边界条件所在的边或节点,并设置边界条件类型(固支、自由度约束等)。
ABAQUS建模如何施加预应力本文参考了百度文库中的文章:/link?url=dt_VLOGCUf8hUo7A9THhyv7BuSHry71EbLVtBtkWpoiYtkm Lxbfk0Io63jsygs6vWbFU7x22HHFv8pIGgPMYkv1lyFXWbgPJqvCodSioUqa关键字格式:“*initial conditions, type=stress, input=bb.dat”上面的关键字,即绿色部分,全部插于*STEP语句之前(如下图),两语句之间不能有空格。
施加预应力场只是initial conditions关键字的一个应用,详见abaqus6.8帮助文档,《ABAQUS Analysis User’s Manual》的第28.2节“initial conditions”。
实例:点焊所产生的焊点中存在着残余应力,本文就是教大家如何完成焊点残余应力的模拟。
原理说明:先在模型上施加一个任意载荷(记为状态1),可得出此载荷作用下模型上的等效节点载荷,然后通过keywords让这个等效节点载荷作用于模型上,使它与之前施加在模型上的载荷相平衡,便得到了一个位移为0的初始状态(记为状态2),该状态下,模型中含有的应力场与状态1相同,只是模型不发生变形而已。
具体操作步骤:1、建立有限元模型,部件类型为轴对称2、设置材料常数(自己任意设)3、分析步,设置两个分析步4、设置任意一个自己需要的载荷,此载荷即为与初始应力对应的载荷。
让该载荷从分析步2开始作用。
分析步1空着。
原因不明。
(让载荷从step2开始,得到的分析结果图显示很光滑。
但若是让载荷从step1开始并延续到step2,或者从没有step2 的step1开始,得到的分析图都不是光滑,原因未知。
)设置边界条件,从状态Initial开始。
5、mesh:网格算法为网格类型为CAX4R6、Job模块下,创建工作名称为“Job-1-1”的名字,提交分析。
abaqus热残余应力分析实例利用Abaqus的Moldflow接口进行翘曲分析和残余应力分析Abaqus关键特征和优势1.力学性质、有限元网格以及残余应力数据都能从Moldflow很简便地传递到Abaqus2.包含了成型工艺残余应力的Abaqus分析使得注塑模具产品的仿真更加精确分析方法对一个注塑模具产品的翘曲和应力分析的过程来说,一开始是利用Moldflow对注塑成型过程进行仿真。
Moldflow的分析结果包括材料性质的描述以及固化零件中的残余应力分布。
Abaqus的Moldflow 接口此时用来将这些数据转换成Abaqus可以应用的格式。
特别强调的是,接口产生的文件包含了塑料的网格信息、残余应力结果以及材料的性质。
这些数据会在接下来的Abaqus分析中用来进行翘曲和残余应力影响的建模。
椅子和手机外壳塑模的离散化模型如图1所示。
对于这两个模型,Moldflow分析在模型厚度上分了21层并使用了壳体网格元素。
翘曲的仿真运用Abaqus/Standard的静态分析功能分析完成。
图1:椅子和手机外壳模型的网格结果和讨论运用Abaqus/Standard进行翘曲分析后,椅子模型和手机外壳模型的变形如图2及图3所示。
图2:椅子模型的翘曲位移[米]分布云图图3:手机外壳模型的翘曲位移[米]分布云图由Abaqus/Standard翘曲分析所得到的椅子模型和手机外壳模型的Mises应力分布云图如图4及图5所示。
很明显可以看出,由于翘曲引起了变形,原来零件中所储存的Mises 应力大小降低了。
图4:椅子模型的Mises应力[帕]分布分布—翘曲前[左]和翘曲后[后]图5:手机外壳模型的Mises应力[帕]分布—翘曲前[左]和翘曲后[后]结论Abaqus为进行细致的结构分析提供了强大的能力。
Moldflow为注塑模具产品提供了运算残余应力和材料性质的能力。
Abaqus的Moldflow接口通过提供Moldflow分析结果向Abaqus分析过程传送的方法,使得更加精确、更加高效的设计过程得以实现。
