常用的减振器阀系结构

液压减震器主要有弹簧和阻尼器两个部分组成，弹簧的作用主要是支撑车身重量，而阻尼器则是起到减少震动的作用。

“阻尼”在汉语词典中的解释为：“物体在运动过程中受各种阻力的影响,能量逐渐衰减而运动减弱的现象”。

阻尼器就是人造的物体运动衰减工具。

为了防止物体突然受到的冲击，阻尼在我们现实生活中有着广泛的应用，比如汽车的减震系统，还有弹簧门被打开后能缓缓地关闭等等。

阻尼器的种类很多，有空气阻尼器、电磁阻尼器、液压阻尼器等等。

我们凯越车上使用的是液压阻尼器。

大家知道，弹簧在受到外力冲击后会立即缩短，在外力消失后又会立即恢复原状，这样就会使车身发生跳动，如果没有阻尼，车轮压到一块小石头或者一个小坑时，车身会跳起来，令人感觉很不舒服。

有了阻尼器，弹簧的压缩和伸展就会变得缓慢，瞬间的多次弹跳合并为一次比较平缓的弹跳，一次大的弹跳减弱为一次小的弹跳，从而起到减震的作用。

为了了解减震器的工作原理，我们把防尘罩和弹簧去掉，直接看到阻尼器（见图一）。

液压阻尼器利用液体在小孔中流过时所产生的阻力来达到减缓冲击的效果。

红圈中是活塞，它把油缸分为了上下两个部分。

当弹簧被压缩，活塞向下运行，活塞下部的空间变小，油液被挤压后向上部流动；反之，油液向下部流动。

不管油液向上还是向下流动，都要通过活塞上的阀孔。

油液通过阀孔时遇到阻力，使活塞运行变缓，冲击的力量有一部分被油液吸收减缓了。

下面是压缩行程示意图，表示减震器受力缩短的过程。

图二为活塞向下运行，流通阀开启，油缸下部的油液受到压力通过流通阀向油缸上部流动。

图三为活塞向下运行，压力达到一定程度时，压缩阀开启，油缸下部的油液通过压缩阀流向油缸外部储存空间。

图中红色大箭头表示活塞运动方向，红色小箭头表示油液流动方向。

下面是伸张行程示意图，表示减震器在弹簧作用下恢复原状的过程。

图四为活塞向上运行，伸张阀开启，油缸上部的油液受到压力通过伸张阀向油缸下部流动。

图五为活塞向上运行，压力达到一定程度时，补偿阀开启，油缸外部储存空间的油液流回到油缸下部。

汽车减震器结构原理详解一、汽车减震器的结构1.减震器筒体：是减震器的外壳，通常由钢质材料加工而成，用于容纳减震器的其他部件。

2.减震器活塞：位于减震器筒体内，负责减震器的压缩和回弹运动。

3.减震器缸套：位于减震器筒体内，用于限制减震器活塞的位移范围，避免活塞脱离筒体。

4.减震器活塞杆：连接减震器活塞和车轮，负责减震器的悬挂和运动。

5.减震器弹簧：安装在减震器内，用于通过压缩和回弹将由车辆行驶过程中产生的冲击力转化为弹簧的弹力，起到减震作用。

6.减振液体：填充在减震器筒体和减震器缸套之间，主要是阻尼油，通过阻尼油的流动来消耗冲击和振动，起到减震作用。

二、汽车减震器的工作原理汽车行驶过程中，悬挂系统所受到的冲击和振动主要来自两个方面：一是车轮与地面的接触，二是车身的纵向、横向和垂向运动。

汽车减震器的作用就是通过消耗和控制这些冲击和振动，使车辆行驶更加平稳。

1.压缩阶段：当车轮经过颠簸路面或遇到坑洼时，车轮会向上运动，减震器的减震弹簧会被压缩，同时活塞上的减震器活塞杆会被顶向减震器筒体内。

2.回弹阶段：当车轮脱离颠簸路面，车轮会向下运动，减震器的减震弹簧开始回弹，同时减震器活塞杆会被拉伸，将车轮拉回原来的位置。

3.阻尼阶段：在压缩和回弹过程中，减振液体通过减震器的阻尼孔口流动，阻尼油的粘滞力会消耗冲击和振动的能量，从而起到减震作用。

阻尼器的阻尼力大小由阻尼孔尺寸和阻尼油的粘度决定。

同时，汽车减震器还能通过减震器弹簧的调节来适应不同的道路状况和车辆负载情况，从而达到提高乘坐舒适性和车辆稳定性的目的。

总结起来，汽车减震器通过减震器筒体、减震器活塞、减震器缸套、减震器活塞杆、减震器弹簧和减振液体等部件的组合，通过压缩、回弹和阻尼的工作原理来消耗和控制车辆行驶过程中产生的冲击和振动，提高汽车的行驶舒适性和稳定性。

油压减震器的组成及工作原理
油压减震器是一种常用的车辆悬挂系统的组成部分，它能够有效地减少车辆在行驶过程中的震动和颠簸感。

油压减震器由以下几个部分组成：
1. 缸筒：是油压减震器的外壳，通常由钢材制成。

它是一个封闭的圆柱形结构，内部充满了一定量的液体。

2. 活塞：位于缸筒内部，并与缸筒密封接触。

活塞上开有一些小孔，可以使液体从缸筒的一侧流向另一侧。

3. 油封：位于活塞和缸筒之间，用于防止液体泄漏。

4. 阀门系统：包括压缩阀和回弹阀。

压缩阀限制了液体通过小孔时的流速，从而减缓车辆在行驶过程中的颠簸感。

回弹阀则控制了液体通过小孔时的流速，使车辆在通过颠簸路段时能够回弹到较好的位置。

油压减震器的工作原理如下：
1. 当车辆通过颠簸路段时，车轮会受到来自地面的不规则冲击力。

这些冲击力会传递到悬挂系统中。

2. 冲击力传递到油压减震器时，会造成缸筒内部液体的压力变化。

当液体受到压缩时，压缩阀打开，允许一部分液体通过小孔向缸筒另一侧流动。

3. 液体通过小孔时受到限制，从而减缓了冲击力的传递速度。

因为流速减慢，车辆的颠簸感也会减弱。

4. 当液体通过小孔流回缸筒的另一侧时，回弹阀会控制流速，使液体以适当的速度回弹到较好的位置。

这样可以保证车辆在颠簸过程中的稳定性和舒适性。

通过以上原理，油压减震器能够有效减少车辆在行驶过程中的震动和颠簸感，提升乘坐舒适性和操控稳定性。

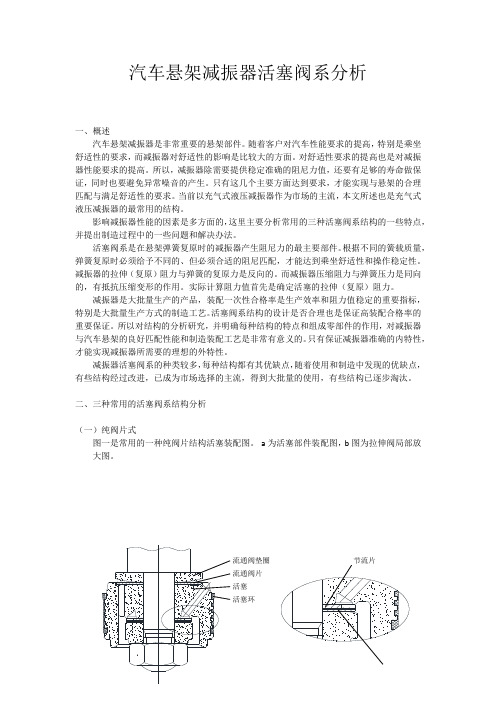

汽车悬架减振器活塞阀系分析一、概述汽车悬架减振器是非常重要的悬架部件。

随着客户对汽车性能要求的提高，特别是乘坐舒适性的要求，而减振器对舒适性的影响是比较大的方面。

对舒适性要求的提高也是对减振器性能要求的提高。

所以，减振器除需要提供稳定准确的阻尼力值，还要有足够的寿命做保证，同时也要避免异常噪音的产生。

只有这几个主要方面达到要求，才能实现与悬架的合理匹配与满足舒适性的要求。

当前以充气式液压减振器作为市场的主流，本文所述也是充气式液压减振器的最常用的结构。

影响减振器性能的因素是多方面的，这里主要分析常用的三种活塞阀系结构的一些特点，并提出制造过程中的一些问题和解决办法。

活塞阀系是在悬架弹簧复原时的减振器产生阻尼力的最主要部件。

根据不同的簧载质量，弹簧复原时必须给予不同的、但必须合适的阻尼匹配，才能达到乘坐舒适性和操作稳定性。

减振器的拉伸（复原）阻力与弹簧的复原力是反向的。

而减振器压缩阻力与弹簧压力是同向的，有抵抗压缩变形的作用。

实际计算阻力值首先是确定活塞的拉伸（复原）阻力。

减振器是大批量生产的产品，装配一次性合格率是生产效率和阻力值稳定的重要指标，特别是大批量生产方式的制造工艺。

活塞阀系结构的设计是否合理也是保证高装配合格率的重要保证。

所以对结构的分析研究，并明确每种结构的特点和组成零部件的作用，对减振器与汽车悬架的良好匹配性能和制造装配工艺是非常有意义的。

只有保证减振器准确的内特性，才能实现减振器所需要的理想的外特性。

减振器活塞阀系的种类较多，每种结构都有其优缺点，随着使用和制造中发现的优缺点，有些结构经过改进，已成为市场选择的主流，得到大批量的使用，有些结构已逐步淘汰。

二、三种常用的活塞阀系结构分析（一）纯阀片式图一是常用的一种纯阀片结构活塞装配图。

a为活塞部件装配图，b图为拉伸阀局部放大图。

流通阀垫圈节流片流通阀片活塞活塞环垫圈螺母调节片a b图一减振器的活塞由两个阀系组成，一是下部的拉伸阀，是形成拉伸阻力的；二是上部的流通阀，是压缩方向减振器油经活塞过油的阀门，即压缩时阀门打开，打开的方式是流通阀片端面靠油压的作用，随着流通阀垫圈的锥形面的形状产生变形。

减震器原理图减震器是一种用于减少机械振动的装置，通常被应用于汽车、摩托车等车辆的悬挂系统中。

它的原理图是一种简单而重要的工程图纸，通过它我们可以清晰地了解减震器的结构和工作原理。

首先，让我们来看一下减震器的结构。

减震器通常由外壳、活塞、活塞杆、阀门和油封等部件组成。

外壳是减震器的外部保护壳，用于固定在车辆的悬挂系统上。

活塞是减震器内部的一个移动部件，它与活塞杆连接，通过活塞杆与车身相连。

阀门用于控制油液的流动，起到减震作用。

油封则用于密封减震器内部的油液，防止泄漏。

减震器的工作原理是利用油液的阻尼作用来减少车辆行驶中的颠簸和震动。

当车辆通过颠簸路面时，减震器内的活塞会上下运动，油液通过阀门的调节产生阻尼力，从而减少车身的震动。

这样可以提高车辆的稳定性和乘坐舒适性，保护车辆的悬挂系统和其他零部件。

在减震器原理图中，我们可以清晰地看到各个部件之间的连接关系和工作原理。

活塞与活塞杆的连接方式、阀门的位置和作用、油封的密封结构等都可以一目了然。

这对于工程师来说是非常重要的，他们可以根据原理图来设计和改进减震器的结构，以提高其性能和耐久性。

除此之外，减震器原理图还对维修和保养工作具有指导作用。

通过原理图，维修人员可以清晰地了解减震器的内部结构和工作原理，从而更加准确地进行维修和更换零部件。

这有助于提高维修效率，减少故障率，延长减震器的使用寿命。

总的来说，减震器原理图是减震器设计、制造和维修中不可或缺的重要工具。

它通过清晰地展示了减震器的结构和工作原理，为工程师和维修人员提供了重要的参考和指导。

只有深入理解了减震器的原理，才能更好地发挥其作用，保障车辆的安全和乘坐舒适性。

希望通过本文的介绍，您对减震器原理图有了更加清晰的了解，对减震器的重要性和作用有了更加深刻的认识。

期待您在今后的工作和生活中能够更加重视减震器的设计、制造和维护工作，为提高车辆性能和安全保驾护航。

减震器工作原理详解减震器是一种常见的汽车零部件，它在车辆行驶中起到了重要的减震和稳定车身的作用。

本文将详细解释减震器的工作原理，包括其结构组成、工作过程以及对车辆行驶的影响。

一、减震器的结构组成减震器通常由减震器筒体、活塞、活塞杆、密封装置和阻尼液等组成。

1. 减震器筒体：减震器筒体是减震器的外壳，通常由钢材制成，具有足够的强度和刚度。

2. 活塞：活塞是减震器的核心部件，它与减震器筒体之间形成了一个密封的工作腔。

3. 活塞杆：活塞杆与活塞相连接，通过活塞杆上的密封装置与减震器筒体形成密封，同时起到支撑作用。

4. 密封装置：密封装置用于保持减震器内部的阻尼液不泄漏，通常采用橡胶或者金属材料制成。

5. 阻尼液：阻尼液是减震器的核心工作介质，它通过活塞的运动来产生阻尼力，减少车辆行驶过程中的震动。

二、减震器的工作过程减震器的工作过程可以分为压缩阶段和回弹阶段。

1. 压缩阶段：当车辆经过颠簸路面或者受到外部冲击时，车轮会向上移动，减震器筒体内的阻尼液会受到压缩，活塞向下移动，同时产生阻尼力，减缓车轮的上升速度。

2. 回弹阶段：当压缩阶段结束后，车轮会回弹，减震器筒体内的阻尼液会受到拉伸，活塞向上移动，同时产生阻尼力，减缓车轮的下降速度。

减震器通过阻尼液的压缩和拉伸运动，消耗车辆行驶过程中的能量，从而减少车辆的震动和颠簸感，提高乘坐舒适性和行驶稳定性。

三、减震器对车辆行驶的影响减震器对车辆行驶具有重要的影响，主要体现在以下几个方面：1. 提高乘坐舒适性：减震器能够减少车辆行驶过程中的震动和颠簸感，使乘坐者感受到更加平稳和舒适的行驶体验。

2. 提高行驶稳定性：减震器能够减少车辆在行驶过程中的起伏和横向摇摆，提高车辆的稳定性和操控性能。

3. 延长车辆寿命：减震器能够减少车辆行驶过程中的冲击和振动，减少其他零部件的磨损和损坏，从而延长车辆的使用寿命。

4. 提高制动效果：减震器在车辆制动时能够保持车身的稳定性，减少制动时的前倾和后仰，提高制动效果和安全性。
