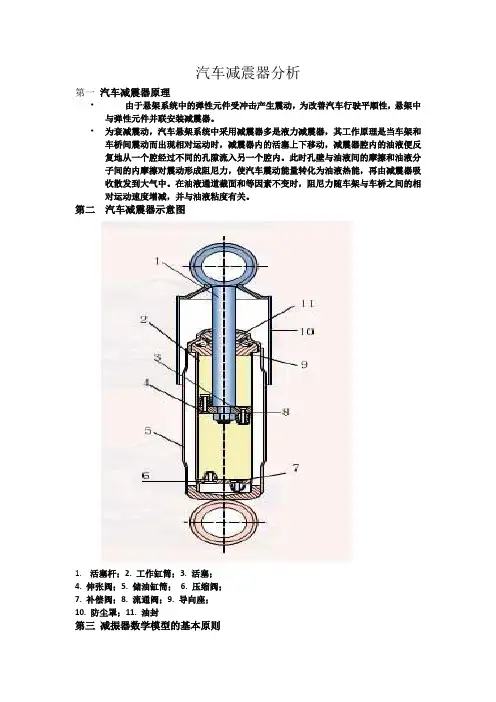

第二汽车减震器示意图1.活塞杆;2. 工作缸筒;3. 活塞;4. 伸张阀;5. 储油缸筒;6. 压缩阀;7. 补偿阀;8. 流通阀;9. 导向座;10. 防尘罩;11. 油封第三减振器数学模型的基本原则•(1)模型可以全面描述减振器的阻尼特性。
•(2)数学表达式应该清晰、简洁、易用。
•(3)选用的参数应该具有明显的物理意义。
参数应该描述典型物理量的特性,如第一阻尼系数,泄载点和第二阻尼系数。
•(4)可以方便的根据试验结果确定参数。
•(5)能够准确描述阻尼特性曲线的形状和阀的配置之间的关系。
•(6)能够精确计算分析减振器的阻尼性能与车辆系统能量消耗的关系,可以定量分析极端条件下减振器是否能够疏散足够的热量。
•(7)应有助于深入的理解和分析减振器的内部运动过程和外部工作性能。

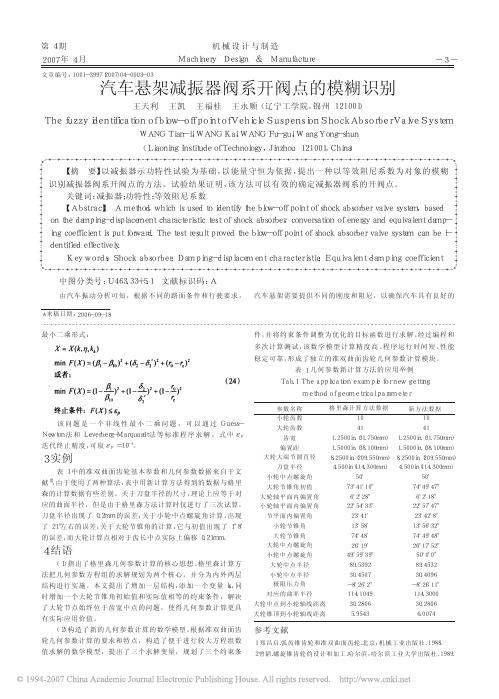

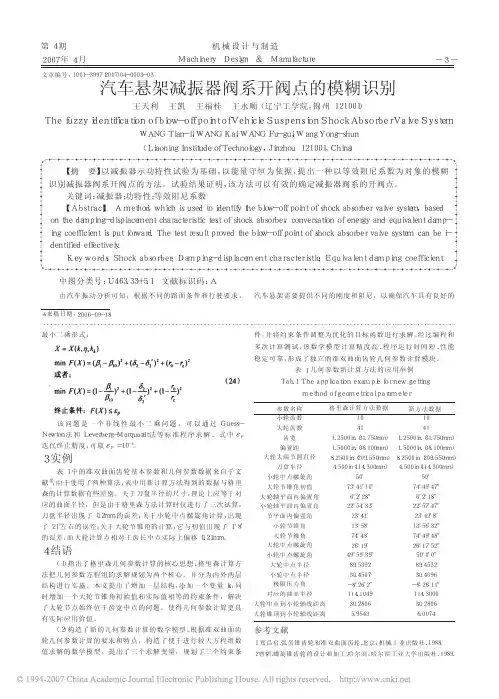

•(8)可以满足减振器设计,减振器特性分析和车辆系统动力学研究的要求第四减震器数学模型第五对减震器数学模型的分析建立如下公式描述减振器的行为•式中,Y(x):阻尼力或压降X:活塞速度或者液压油流量B:第一阻尼系数C:形状因子D:泄载点E:曲率因子•G:第二阻尼因子H:后继阻尼因子K:灵敏度因子•eps:孔径因子由式(1)和(2)表示的液压减振器模型含有七个参数,其中阻尼系数B的量纲为s/m,泄载点D的量纲为N,其余五个参数为无量纲因子第七:用上图所示的典型减振器特性来说明减振器数学模型中所含参数的物理含义。

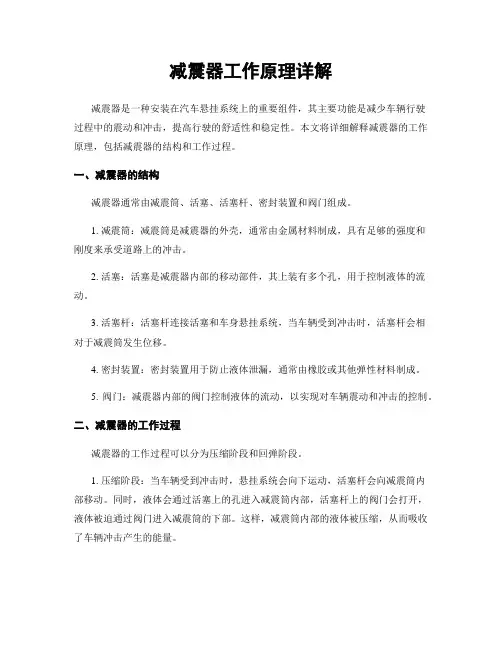

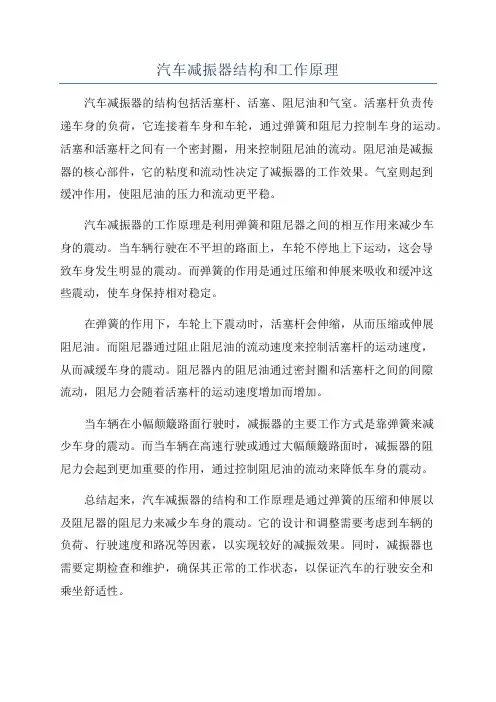

减震器工作原理详解减震器是一种安装在汽车悬挂系统上的重要组件,其主要功能是减少车辆行驶过程中的震动和冲击,提高行驶的舒适性和稳定性。
本文将详细解释减震器的工作原理,包括减震器的结构和工作过程。
一、减震器的结构减震器通常由减震筒、活塞、活塞杆、密封装置和阀门组成。
1. 减震筒:减震筒是减震器的外壳,通常由金属材料制成,具有足够的强度和刚度来承受道路上的冲击。
2. 活塞:活塞是减震器内部的移动部件,其上装有多个孔,用于控制液体的流动。
3. 活塞杆:活塞杆连接活塞和车身悬挂系统,当车辆受到冲击时,活塞杆会相对于减震筒发生位移。
4. 密封装置:密封装置用于防止液体泄漏,通常由橡胶或其他弹性材料制成。
5. 阀门:减震器内部的阀门控制液体的流动,以实现对车辆震动和冲击的控制。
二、减震器的工作过程减震器的工作过程可以分为压缩阶段和回弹阶段。
1. 压缩阶段:当车辆受到冲击时,悬挂系统会向下运动,活塞杆会向减震筒内部移动。
同时,液体会通过活塞上的孔进入减震筒内部,活塞杆上的阀门会打开,液体被迫通过阀门进入减震筒的下部。
这样,减震筒内部的液体被压缩,从而吸收了车辆冲击产生的能量。
2. 回弹阶段:当车辆的悬挂系统回弹时,减震筒内部的液体会通过活塞杆上的阀门进入减震筒的上部。
同时,活塞杆会向上移动,将液体从减震筒的下部排出。
这样,减震筒内部的压缩液体会逐渐恢复原状,减震器也会回到初始位置。
三、减震器的工作原理减震器的工作原理主要基于液体的压缩和回弹过程。
当车辆受到冲击时,减震器会通过压缩液体来吸收冲击产生的能量,从而减少车辆的震动和冲击。
当车辆回弹时,减震器会通过液体的回弹来恢复原状,以保持车辆的稳定性。
减震器内部的阀门起着关键作用。
阀门的开启和关闭控制液体的流动,从而实现对车辆震动和冲击的控制。
当车辆受到冲击时,阀门会打开,液体被迫通过阀门进入减震筒的下部,从而吸收冲击产生的能量。
当车辆回弹时,阀门会关闭,液体通过阀门进入减震筒的上部,从而恢复减震器的初始状态。
减震器工作原理详解引言概述:减震器是汽车悬挂系统中的重要组成部分,它的主要作用是减少车辆在行驶过程中的震动和颠簸,提供更加平稳舒适的驾驶体验。
本文将详细介绍减震器的工作原理,包括减震器的基本构造、工作原理以及减震器的分类。
一、减震器的基本构造1.1 活塞和缸体:减震器内部的活塞和缸体是减震器的核心部件,它们通过密封圈保持密封性,并通过活塞杆连接车身和车轮,传递车轮的振动力。
1.2 油封和密封圈:减震器中的油封和密封圈起到密封作用,防止油液泄漏,同时也起到防止灰尘和水分进入减震器内部的作用。
1.3 弹簧和阻尼器:减震器中的弹簧和阻尼器是减震器的关键部件,它们通过弹性和阻尼力来吸收和减少车辆行驶时的震动和颠簸。
二、减震器的工作原理2.1 压缩阶段:当车辆经过凹凸不平的路面时,车轮上的振动力会传递到减震器上。
在压缩阶段,减震器内的活塞向下移动,压缩弹簧,同时产生阻尼力,减少车辆的振动。
2.2 弹性回复阶段:当车轮经过凹凸不平的路面后,车轮上的振动力减小。
在弹性回复阶段,减震器内的弹簧将储存的能量释放出来,将车辆恢复到原始位置。
2.3 缓冲阶段:在车辆行驶过程中,减震器还起到缓冲作用,减少车辆因路面不平而产生的颠簸感,提供更加平稳的驾驶体验。
三、减震器的分类3.1 液压减震器:液压减震器通过液体的流动来产生阻尼力,常见的液压减震器有单管式和双管式减震器。
3.2 气压减震器:气压减震器通过气体的压缩和释放来产生阻尼力,它具有调节性能好、可调节范围广等优点。
3.3 液气混合减震器:液气混合减震器结合了液压减震器和气压减震器的优点,具有更好的减震效果和稳定性。
四、减震器的维护和保养4.1 定期检查:定期检查减震器的油封和密封圈是否完好,是否有泄漏现象。
4.2 清洁保养:定期清洁减震器表面的灰尘和污垢,保持减震器的正常工作状态。
4.3 更换周期:根据车辆使用情况和厂家建议,定期更换减震器,确保其正常工作。
总结:减震器作为汽车悬挂系统中的重要组成部分,其工作原理主要通过活塞和缸体、油封和密封圈、弹簧和阻尼器等部件的协同作用来实现。

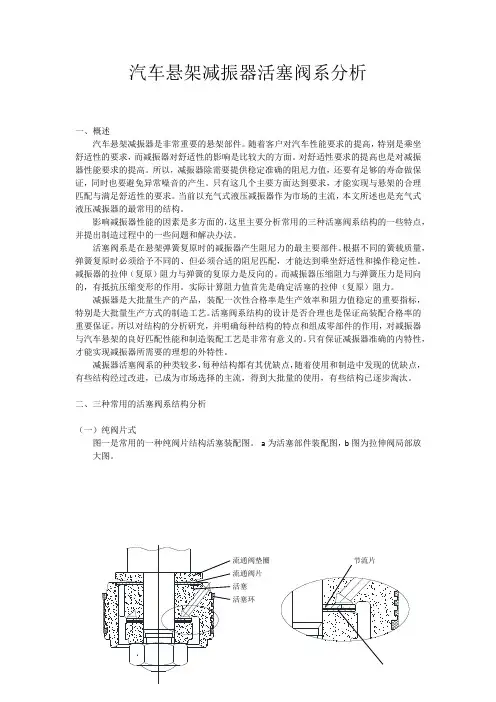

汽车悬架减振器活塞阀系分析一、概述汽车悬架减振器是非常重要的悬架部件。
随着客户对汽车性能要求的提高,特别是乘坐舒适性的要求,而减振器对舒适性的影响是比较大的方面。
对舒适性要求的提高也是对减振器性能要求的提高。
所以,减振器除需要提供稳定准确的阻尼力值,还要有足够的寿命做保证,同时也要避免异常噪音的产生。
只有这几个主要方面达到要求,才能实现与悬架的合理匹配与满足舒适性的要求。
当前以充气式液压减振器作为市场的主流,本文所述也是充气式液压减振器的最常用的结构。
影响减振器性能的因素是多方面的,这里主要分析常用的三种活塞阀系结构的一些特点,并提出制造过程中的一些问题和解决办法。
活塞阀系是在悬架弹簧复原时的减振器产生阻尼力的最主要部件。
根据不同的簧载质量,弹簧复原时必须给予不同的、但必须合适的阻尼匹配,才能达到乘坐舒适性和操作稳定性。
减振器的拉伸(复原)阻力与弹簧的复原力是反向的。
而减振器压缩阻力与弹簧压力是同向的,有抵抗压缩变形的作用。
实际计算阻力值首先是确定活塞的拉伸(复原)阻力。
减振器是大批量生产的产品,装配一次性合格率是生产效率和阻力值稳定的重要指标,特别是大批量生产方式的制造工艺。
活塞阀系结构的设计是否合理也是保证高装配合格率的重要保证。
所以对结构的分析研究,并明确每种结构的特点和组成零部件的作用,对减振器与汽车悬架的良好匹配性能和制造装配工艺是非常有意义的。
只有保证减振器准确的内特性,才能实现减振器所需要的理想的外特性。
减振器活塞阀系的种类较多,每种结构都有其优缺点,随着使用和制造中发现的优缺点,有些结构经过改进,已成为市场选择的主流,得到大批量的使用,有些结构已逐步淘汰。
二、三种常用的活塞阀系结构分析(一)纯阀片式图一是常用的一种纯阀片结构活塞装配图。
a为活塞部件装配图,b图为拉伸阀局部放大图。
流通阀垫圈节流片流通阀片活塞活塞环垫圈螺母调节片a b图一减振器的活塞由两个阀系组成,一是下部的拉伸阀,是形成拉伸阻力的;二是上部的流通阀,是压缩方向减振器油经活塞过油的阀门,即压缩时阀门打开,打开的方式是流通阀片端面靠油压的作用,随着流通阀垫圈的锥形面的形状产生变形。
减震器工作原理详解标题:减震器工作原理详解引言概述:减震器是汽车底盘系统中非常重要的部件,它的主要作用是减少车辆在行驶过程中的颠簸感,提高行车舒适性和稳定性。
本文将详细解释减震器的工作原理,帮助读者更好地理解这一关键部件。
一、减震器的结构组成1.1 减震器是由什么组成的?减震器主要由缸筒、活塞、阀门和油封等部件组成,其中缸筒是一个密封的容器,内部充满了特殊的阻尼油。
1.2 活塞在减震器中的作用是什么?活塞是减震器中的关键部件,它通过上下运动将阻尼油压缩和释放,从而实现减震效果。
1.3 阀门在减震器中的作用是什么?阀门在减震器中起到控制阻尼油流动的作用,通过调节阀门的开合程度来控制减震器的阻尼力。
二、减震器的工作原理2.1 减震器如何减少车辆的颠簸感?当车辆通过颠簸路面时,减震器的活塞会上下运动,将阻尼油压缩和释放,从而吸收和消化路面的颠簸力量,减少车辆的颠簸感。
2.2 减震器如何提高行车稳定性?减震器通过控制车辆的弹簧振动,减少车身的晃动,提高车辆的稳定性和操控性。
2.3 减震器如何提高行车舒适性?减震器可以减少车辆在行驶过程中的颠簸感,提高乘坐舒适性,让乘客在车内享受更加平稳的行车体验。
三、减震器的维护保养3.1 减震器需要定期更换吗?减震器是汽车底盘系统中的磨损部件,建议每行驶2万公里左右更换一次,以保证其正常工作。
3.2 如何判断减震器是否损坏?当车辆出现颠簸感明显增加、行驶时车身晃动明显增加等情况时,可能是减震器损坏,需要及时更换。
3.3 如何延长减震器的使用寿命?避免在恶劣路况下行驶,减少冲击和振动对减震器的损害,定期检查减震器的工作状态,及时保养维护。
四、减震器的种类及选择4.1 常见的减震器种类有哪些?常见的减震器种类包括气压减震器、液压减震器、电磁减震器等,不同种类的减震器适用于不同的车辆和行驶环境。
4.2 如何选择适合自己车辆的减震器?选择减震器时需要考虑车辆的品牌、型号、行驶环境等因素,最好咨询专业技师或汽车维修店的建议,选择适合自己车辆的减震器。

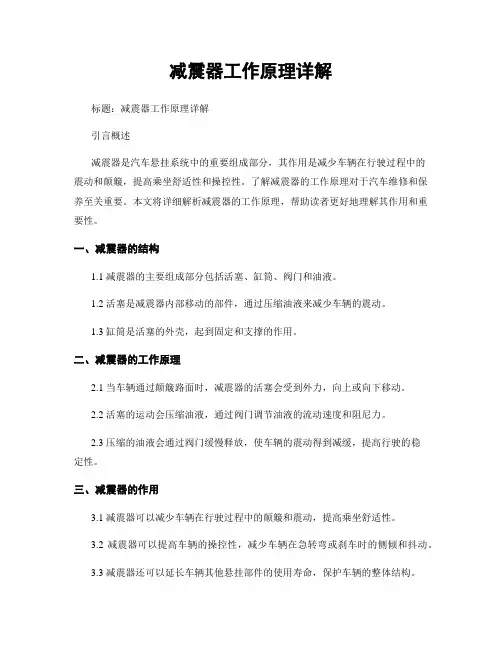

减震器工作原理详解标题:减震器工作原理详解引言概述减震器是汽车悬挂系统中的重要组成部分,其作用是减少车辆在行驶过程中的震动和颠簸,提高乘坐舒适性和操控性。
了解减震器的工作原理对于汽车维修和保养至关重要。
本文将详细解析减震器的工作原理,帮助读者更好地理解其作用和重要性。
一、减震器的结构1.1 减震器的主要组成部分包括活塞、缸筒、阀门和油液。
1.2 活塞是减震器内部移动的部件,通过压缩油液来减少车辆的震动。
1.3 缸筒是活塞的外壳,起到固定和支撑的作用。
二、减震器的工作原理2.1 当车辆通过颠簸路面时,减震器的活塞会受到外力,向上或向下移动。
2.2 活塞的运动会压缩油液,通过阀门调节油液的流动速度和阻尼力。
2.3 压缩的油液会通过阀门缓慢释放,使车辆的震动得到减缓,提高行驶的稳定性。
三、减震器的作用3.1 减震器可以减少车辆在行驶过程中的颠簸和震动,提高乘坐舒适性。
3.2 减震器可以提高车辆的操控性,减少车辆在急转弯或刹车时的侧倾和抖动。
3.3 减震器还可以延长车辆其他悬挂部件的使用寿命,保护车辆的整体结构。
四、减震器的维护和保养4.1 定期检查减震器的工作状态,包括是否有漏油、是否有异响等问题。
4.2 减震器在行驶过程中会受到较大的压力和摩擦,需要定期更换油液和密封件。
4.3 在更换减震器时,应选择适合车型和品牌的原厂配件,确保安全和性能。
五、减震器的选择和安装5.1 选择适合车辆的减震器品牌和型号,根据车辆的用途和行驶需求进行选择。
5.2 安装减震器时应注意安装位置和固定方式,确保减震器的正常工作和稳定性。
5.3 如果不具备安装减震器的技术和条件,建议前往专业汽车维修店进行安装,保证安全和效果。
结语减震器作为汽车悬挂系统中的重要组成部分,对车辆的行驶稳定性和乘坐舒适性起着至关重要的作用。
了解减震器的工作原理,可以帮助车主更好地维护和保养车辆,延长车辆的使用寿命。
希望本文的内容能够对读者有所帮助,让大家更加了解减震器的重要性和作用。

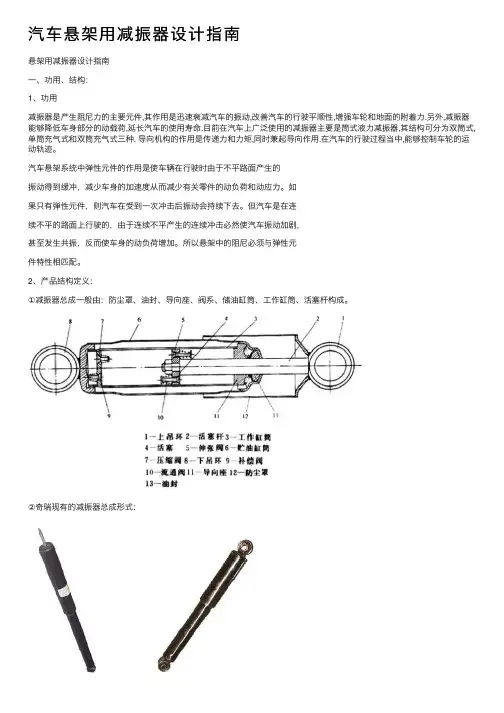

汽车悬架⽤减振器设计指南悬架⽤减振器设计指南⼀、功⽤、结构:1、功⽤减振器是产⽣阻尼⼒的主要元件,其作⽤是迅速衰减汽车的振动,改善汽车的⾏驶平顺性,增强车轮和地⾯的附着⼒.另外,减振器能够降低车⾝部分的动载荷,延长汽车的使⽤寿命.⽬前在汽车上⼴泛使⽤的减振器主要是筒式液⼒减振器,其结构可分为双筒式,单筒充⽓式和双筒充⽓式三种. 导向机构的作⽤是传递⼒和⼒矩,同时兼起导向作⽤.在汽车的⾏驶过程当中,能够控制车轮的运动轨迹。
汽车悬架系统中弹性元件的作⽤是使车辆在⾏驶时由于不平路⾯产⽣的振动得到缓冲,减少车⾝的加速度从⽽减少有关零件的动负荷和动应⼒。
如果只有弹性元件,则汽车在受到⼀次冲击后振动会持续下去。
但汽车是在连续不平的路⾯上⾏驶的,由于连续不平产⽣的连续冲击必然使汽车振动加剧,甚⾄发⽣共振,反⽽使车⾝的动负荷增加。
所以悬架中的阻尼必须与弹性元件特性相匹配。
2、产品结构定义:①减振器总成⼀般由:防尘罩、油封、导向座、阀系、储油缸筒、⼯作缸筒、活塞杆构成。
②奇瑞现有的减振器总成形式:⼆、设计⽬的及要求:1、相关术语*减振器利⽤液体在流经阻尼孔时孔壁与油液间的摩擦和液体分⼦间的摩擦形成对振动的阻尼⼒,将振动能量转化为热能,进⽽达到衰减汽车振动,改善汽车⾏驶平顺性,提⾼汽车的操纵性和稳定性的⼀种装置。
*阻尼特性减振器在规定的⾏程和试验频率下,作相对简谐运动,其阻⼒(F)与位移(S)的关系为阻尼特性。
在多种速度下所构成的曲线(F-S)称⽰功图。
*速度特性减振器在规定的⾏程和试验频率下,作相对简谐运动,其阻⼒(F)与速度(V)的关系为速度特性。
在多种速度下所构成的曲线(F-V)称速度特性图。
*温度特性减振器在规定速度下,并在多种温度的条件下,所测得的阻⼒(F)随温度(t)的变化关系为温度特性。
其所构成的曲线(F-t)称温度特性图。
*耐久特性减振器在规定的⼯况下,在规定的运转次数后,其特性的变化称为耐久特性。
汽车悬架减振器活塞阀系分析
一、概述
汽车悬架减振器是非常重要的悬架部件。
随着客户对汽车性能要求的提高,特别是乘坐舒适性的要求,而减振器对舒适性的影响是比较大的方面。
对舒适性要求的提高也是对减振器性能要求的提高。
所以,减振器除需要提供稳定准确的阻尼力值,还要有足够的寿命做保证,同时也要避免异常噪音的产生。
只有这几个主要方面达到要求,才能实现与悬架的合理匹配与满足舒适性的要求。
当前以充气式液压减振器作为市场的主流,本文所述也是充气式液压减振器的最常用的结构。
影响减振器性能的因素是多方面的,这里主要分析常用的三种活塞阀系结构的一些特点,并提出制造过程中的一些问题和解决办法。
活塞阀系是在悬架弹簧复原时的减振器产生阻尼力的最主要部件。
根据不同的簧载质量,弹簧复原时必须给予不同的、但必须合适的阻尼匹配,才能达到乘坐舒适性和操作稳定性。
减振器的拉伸(复原)阻力与弹簧的复原力是反向的。
而减振器压缩阻力与弹簧压力是同向的,有抵抗压缩变形的作用。
实际计算阻力值首先是确定活塞的拉伸(复原)阻力。
减振器是大批量生产的产品,装配一次性合格率是生产效率和阻力值稳定的重要指标,特别是大批量生产方式的制造工艺。
活塞阀系结构的设计是否合理也是保证高装配合格率的重要保证。
所以对结构的分析研究,并明确每种结构的特点和组成零部件的作用,对减振器与汽车悬架的良好匹配性能和制造装配工艺是非常有意义的。
只有保证减振器准确的内特性,才能实现减振器所需要的理想的外特性。
减振器活塞阀系的种类较多,每种结构都有其优缺点,随着使用和制造中发现的优缺点,有些结构经过改进,已成为市场选择的主流,得到大批量的使用,有些结构已逐步淘汰。
二、三种常用的活塞阀系结构分析
(一)纯阀片式
图一是常用的一种纯阀片结构活塞装配图。
a为活塞部件装配图,b图为拉伸阀局部放大图。
流通阀垫圈节流片
流通阀片
活塞
活塞环
垫圈
螺母调节片
a b
图一
减振器的活塞由两个阀系组成,一是下部的拉伸阀,是形成拉伸阻力的;二是上部的流通阀,是压缩方向减振器油经活塞过油的阀门,即压缩时阀门打开,打开的方式是流通阀片端面靠油压的作用,随着流通阀垫圈的锥形面的形状产生变形。
活塞向上拉伸时流通阀关闭。
拉伸阀是形成拉伸(复原)阻力最主要的结构。
拉伸时这种结构形成阻力的过程是:
1、低速时,油经过节流片和活塞阀线及调节片包围形成的常通孔节流,形成一级速度
特性曲线;
流量与压力关系:Q1=εA
式中:Q1–流经常通孔的流量
ε–流量系数可取0.82
A –常通孔流通总面积
p –常通孔的节流压力
ρ–减振器油密度
2、当拉伸力增大,活塞速度再提高时,节流片和调节片弯曲变形,即阀门打开。
形成
二级速度特性曲线。
流量与压力关系:Q2=
式中:Q2–环形缝隙流量
–阀片开度
–阀片节流压力差
–油液动力粘度
r b–节流片半径
r k–节流片弯曲半径
3、活塞速度继续加大,阀片开口至最大,活塞上的节流孔产生“高速”阻力,形成三
级速度特性曲线。
流量与压力关系:Q3=
式中:Q3–流经活塞孔的流量
n –拉伸方向过油活塞孔数
d –拉伸方向过油活塞孔径
p –活塞两端压力差
–油液动力粘度
L –活塞孔等效长度
三级速度分别对应不同的节流方式,按流体力学的原理,节流方式不同,形成阻力的计算方法也是不同的。
图三分别单独画出三种节流方式速度与阻力值的关系曲线,分别用①②③标出。
用粗实线表示了实际工作时的三种节流方式的合成曲线。
阻
力
值
速度
图二
这种阀系优点是结构简单,能满足大多数车型的减振阻尼匹配要求,材料成本、制造成本是比较低的。
特别是上端的流通阀结构,用一个垫圈和一个阀片与活塞上端面共同组成,没有装配的复杂性,没有装错的情况。
而图三所示结构的流通阀片,在线装配时就有被压到杆台阶端面与活塞端面之间的错误现象,必须采取防呆措施才能保证装配的正确性。
现阶段的阀片材料质量也比较稳定,只要材料选择合理,热处理工艺、冲压和后续处理工艺稳定就能保证材料的物理性能和尺寸的精度。
材料的物理性能稳定,可以保证阀片变形时提供基本一致的节流阻力值,能保证装配合格率。
同时能保证阀片的预期工作寿命及产品总成的寿命。
(二)阀片与弹簧复合式
这种结构针对不同公司的产品都有一些差别,但基本工作原理是一样的。
图三为常用的阀片与弹簧复合结构的一种。
杆
节流片
流通阀弹簧
流通阀片调节片
活塞
垫片
拉伸阀弹簧
螺母
a b
图三
这种结构应用已经很久了,八十年代的代号为S30190的汽车减振器,曾经是很多车型的选择。
活塞阀系就是这种复合式的,是比较成熟的结构。
只要几个关键的零件符合要求,特别是弹簧的耐久性能够达到预期,减振器的疲劳寿命期限也是容易实现的。
这种结构也是节流片和活塞阀线及调节片包围形成的常通孔节流,形成的一级速度。
当拉力增大,速度增高阀片弯曲变形,阀门打开,弹簧座移动,弹簧受压,发生变形。
从这里可以看出,比较图一b所示,阀片变形是在开到最大时,只受垫圈的锥面限制,初始变形是不受限制的。
而图三结构,阀片从开始变形即受到弹簧的压力限制,所以除了阀片的刚度影响阻尼力值外,弹簧的刚度也影响阻尼力值。
所以这种结构适合较大阻力的减振器匹配要求。
减振器的力值可以由更改阀片厚度、数量和弹簧刚度等多个方面实现与汽车匹配要求的阻尼
力值。
阀片(节流片、调节片)下端的垫片,通过改变外径大小,可以起限制阀片弯曲变形、控制开阀大小的作用。
由于阀片材质、热处理、尺寸厚度的选择等因素,发生过阀片被垫片剪断的现象,导致无法产生拉伸力值,减振器早期失效。
(三)框架式
杆
导套
弹簧
阀罩
阀体
活塞
调节片节流片
螺母
a b
图四
这种结构其实也算纯阀片的结构,只是设计上将拉伸阀与流通阀作为一体了,由活塞的运动方向的改变而变成两个阀系。
活塞向上运动是拉伸(复原)阀,向下运动时是流通阀。
也是三级速度控制。
与上述两种结构一样,第一级是阀片上的节流孔。
第二级也是阀片变形打开阀门,不同的是阀片的内圈变形。
而上述的纯阀片和阀片弹簧符合两种结构都是外圈变形弯曲。
第三极速度主要是阀体的圆孔形成节流阻力。
此结构是德国很早以前就使用的,并有公开发表的阻尼力值计算方法的文章。
该结构将拉伸阀与流通阀设置在一起,只是运动方向不同,分别实现两种功能。
开始发明这种方式的节流方式确实是很简单、独特、实用的。
但是,经过多年的应用发现,由于阀体有一定的质量,运动时,伴随惯性的冲击,特别是高频状况,缺陷很明显。
减振器某些时候出现的异响与阀体是有关系的。
近几年逐步淘汰了这种结构,一些减振器专业厂都已不在使用。
三、结论
1、三种活塞总成各有特点,内特性与外特性都有差别。
分别适合不同的车型对减震器阻尼特性的匹配要求。
2、在满足阻尼特性要求的前提下,从成本方面应优先选择纯阀片式结构。
3、通过油液压力使阀片变形的节流过程,是产生阻尼力值的主要方式。
所以阀片材质、加工和热处理工艺是保证阀片性能稳定和预期寿命的关键。
4、以上阻尼力值公式计算分析只是主要的三个方面,忽略了其他影响阻力的因素。
是可以满足初步的匹配计算要求。
如果需要更准确的计算,可以将配合面的泄露、摩擦力、充气力值以及某些节流损失等因素考虑其中。
