认识主要地物的直接解译标志

一、选择题1. 下列不是遥感技术系统的组成成分的是（ C ）A.遥感平台B.遥感器C.卫星导航定位装置D.图像处理设备2．按比例拉伸原始图像灰度等级范围，被称作（ B ）A．直方图均衡 B.线性变换 C.密度分割 D.中值滤波3．全景投影的影像面是一个（ C ）A.平面B.斜面C.圆柱面D.立面4．下列不是遥感特点的是：（ C ）A.大面积同步观测B.时效性C.实时性D.数据的综合性和可比性5．绝对黑体是指（ B ）A.某种绝对黑色自然物体B.吸收率为1，反射率为0的理想物体C.吸收率为0，反射率为1的理想物体D.黑色的烟煤6.卫星于太阳同步轨道是指（ C ）A.卫星运行周期等于地球的公转周期B．卫星运行周期等于地球自转周期C.卫星轨道面朝向太阳的角度保持不变D.卫星相对太阳静止不动7.我们可以利用（ A ）的方法提取地物的形状特征和空间关系特征，在此基础上识别遥感影像的目标地物A.结构模式识别B.特征变换C.模糊数学D.计算机自动分类8.摄影相片解译标志分直接解译标志和间接解译标志，下列哪一项属于间接解译标志（ B ）A.形状和大小B.目标地物与环境、时间的关系C.阴影和地物周围环境D.纹理和目标地物的排列9.关于遥感平台下列说法正确的是：（ B ）A.遥感平台的运行状态决定着遥感影像的波谱分辨率B.遥感平台的高度影响着遥感影像的地面分辨率C.绝大多数的资源卫星都集中在800-1000KM的高度上D.遥感平台只是遥感技术系统中一个辅助设备，不对遥感影像产生直接影响10.关于高光谱的说法不正确的是（ A ）A.它与多光谱遥感含义相同B.它可以将可见光和红外波段分割成相对连续的光谱段C.它需要面对海量数据处理问题D.它每个通道的波长范围比多光谱遥感要小的多11. 下面遥感传感器属于主动方式的是（ D ）A、TV摄像机B、红外照相机C、LandSat的多光谱扫描仪D、合成孔径雷达12. 下面受天气影响最小的是（ C ）遥感方式。

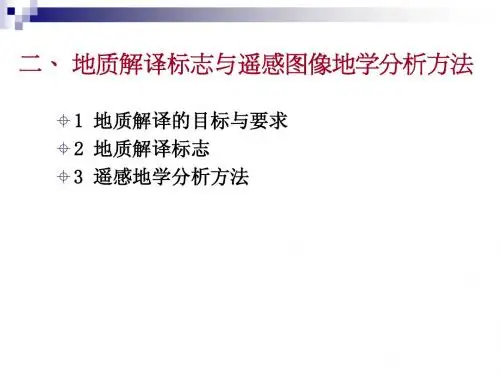

⏹知识点2：⏹⏹地质遥感解译标志主要内容一、一般概念二、地物的几何形态三、色调与色彩四、阴影五、影像结构六、纹形图案七、地貌形态八、水系类型和水系分析一、一般概念遥感图像是人类认识地球的一种重要的信息源。

图像获取：成像遥感技术系统图像处理：强调图像之间的变换。

从图像到图像的过程。

目的：改善图像的视觉效果并为自动识别奠定基础。

图像分析：主要对图像中感兴趣的目标进行检测和测量，以获得它们的客观信息，从而建立对图像的描述。

从图像到数据的过程。

数据—对目标特征测量的结果、基于测量的符号表示。

描述了图像中目标的特点和性质。

是以观察者为中心研究客观世界（主要研究可观察到的事物）图像理解：重点是在图像分析的基础上，进一步研究图像中各目标的性质和它们之间的相互关系, 并得出对图像内容含义的理解以及对原来客观场景的解释, 从而指导和规划行动。

在一定程度上是以客观世界为中心，借助知识、经验等来把握整个世界（包括没有直接观察到的事物）①图像解译根据人的经验和知识, 按照应用目的解释图像所具有的意义,识别目标,并定性、定量地提取目标的形态、构造、功能等有关信息，把它们汇总在底图上的过程。

②图像识别从图像中目标物的大小、形状、颜色等信息中判断目标物属性（是否为建筑物、道路、树林…）的过程。

③图像量测指测量和计算目标物的大小、长度、密度、相对高度等。

主要内容一、一般概念二、地物的几何形态三、色调与色彩四、阴影五、影像结构六、纹形图案七、地貌形态八、水系类型和水系分析二、地物的几何形态（一、大小）（二）形状主要内容一、一般概念二、地物的几何形态三、色调与色彩四、阴影—可识别目标物形态和地貌形态五、影像结构六、纹形图案七、地貌形态八、水系类型和水系分析三、色调与色彩地物波谱信息构成的影像特征①色调深浅的相对意义色调受地物颜色、含水量、风化程度、覆盖物、植被掩盖的程度、光照条件变化、成像技术等因素影响。

②在不同类型遥感图像上，色调深浅的物理涵义不同*黑白全色像片—可见光反射能量大小*热红外图像—地物温度差异*雷达图像—后向散射回波强弱③彩色图像—色彩从色别、明度、饱和度三要素分析描述以色别为主体冠以亮暗、浓淡等形容词天然彩色片—影像色彩与地物本色接近红外彩色片—影像色彩与地物本色不同主要内容一、一般概念二、地物的几何形态三、色调与色彩四、阴影五、影像结构六、纹形图案七、地貌形态八、水系类型和水系分析四、阴影—可识别目标物形态和地貌形态光阴影热阴影雷达阴影阴影可掩盖阴影区地物本身的色调特征主要内容一、一般概念二、地物的几何形态三、色调与色彩四、阴影—可识别目标物形态和地貌形态五、影像结构六、纹形图案七、地貌形态八、水系类型和水系分析岩层三角面纹理五、影像结构由细小地物群体的色调、形状重复组合而构成的群体影像特征纹理：地物影像轮廓内的色调变化频率，感觉地物的表面结构特点和光滑程度主要内容一、一般概念二、地物的几何形态三、色调与色彩四、阴影—可识别目标物形态和地貌形态五、影像结构六、纹形图案七、地貌形态八、水系类型和水系分析六、纹形图案由细小地物有规律地重复出现组合而成，是地物形状、大小、色调、阴影、小水系、植被、微地貌、环境因素等的综合显示。

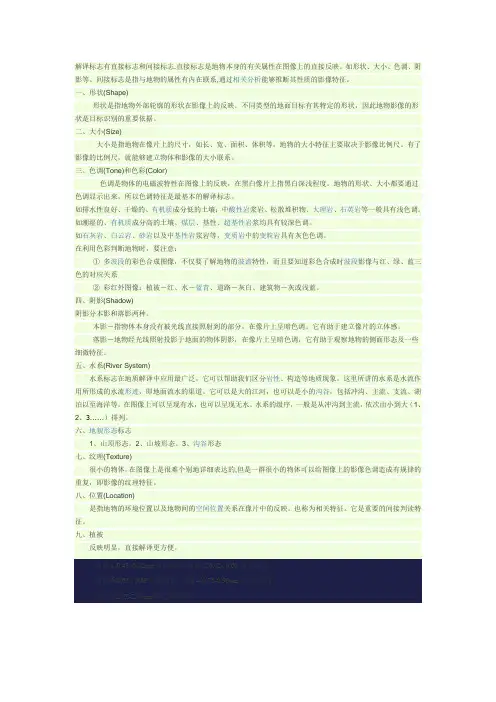

解译标志有直接标志和间接标志.直接标志是地物本身的有关属性在图像上的直接反映。

如形状、大小、色调、阴影等。

间接标志是指与地物的属性有内在联系,通过相关分析能够推断其性质的影像特征。

一、形状(Shape)形状是指地物外部轮廓的形状在影像上的反映。

不同类型的地面目标有其特定的形状，因此地物影像的形状是目标识别的重要依据。

二、大小(Size)大小是指地物在像片上的尺寸，如长、宽、面积、体积等。

地物的大小特征主要取决于影像比例尺。

有了影像的比例尺，就能够建立物体和影像的大小联系。

三、色调(Tone)和色彩(Color)色调是物体的电磁波特性在图像上的反映，在黑白像片上指黑白深浅程度。

地物的形状、大小都要通过色调显示出来，所以色调特征是最基本的解译标志。

如排水性良好、干燥的、有机质成分低的土壤；中酸性岩浆岩、松散堆积物、大理岩、石英岩等一般具有浅色调。

如潮湿的、有机质成分高的土壤、煤层、基性、超基性岩浆均具有较深色调。

如石灰岩、白云岩、砂岩以及中基性岩浆岩等，变质岩中的变粒岩具有灰色色调。

在利用色彩判断地物时，要注意：①多波段的彩色合成图像，不仅要了解地物的波谱特性，而且要知道彩色合成时波段影像与红、绿、蓝三色的对应关系②彩红外图像：植被－红、水－蓝青、道路－灰白、建筑物－灰或浅蓝。

四、阴影(Shadow)阴影分本影和落影两种。

本影－指物体本身没有被光线直接照射到的部分，在像片上呈暗色调。

它有助于建立像片的立体感。

落影－地物经光线照射投影于地面的物体阴影，在像片上呈暗色调，它有助于观察地物的侧面形态及一些细微特征。

五、水系(River System)水系标志在地质解译中应用最广泛，它可以帮助我们区分岩性、构造等地质现象。

这里所讲的水系是水流作用所形成的水流形迹，即地面流水的渠道。

它可以是大的江河，也可以是小的沟谷，包括冲沟、主流、支流、湖泊以至海洋等。

在图像上可以呈现有水，也可以呈现无水。

水系的级序，一般是从冲沟到主流，依次由小到大（1、2、3……）排列。

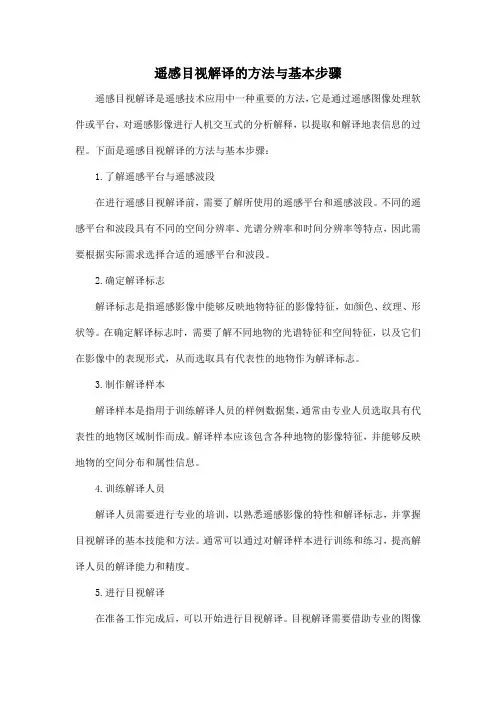

遥感目视解译的方法与基本步骤遥感目视解译是遥感技术应用中一种重要的方法，它是通过遥感图像处理软件或平台，对遥感影像进行人机交互式的分析解释，以提取和解译地表信息的过程。

下面是遥感目视解译的方法与基本步骤：1.了解遥感平台与遥感波段在进行遥感目视解译前，需要了解所使用的遥感平台和遥感波段。

不同的遥感平台和波段具有不同的空间分辨率、光谱分辨率和时间分辨率等特点，因此需要根据实际需求选择合适的遥感平台和波段。

2.确定解译标志解译标志是指遥感影像中能够反映地物特征的影像特征，如颜色、纹理、形状等。

在确定解译标志时，需要了解不同地物的光谱特征和空间特征，以及它们在影像中的表现形式，从而选取具有代表性的地物作为解译标志。

3.制作解译样本解译样本是指用于训练解译人员的样例数据集，通常由专业人员选取具有代表性的地物区域制作而成。

解译样本应该包含各种地物的影像特征，并能够反映地物的空间分布和属性信息。

4.训练解译人员解译人员需要进行专业的培训，以熟悉遥感影像的特性和解译标志，并掌握目视解译的基本技能和方法。

通常可以通过对解译样本进行训练和练习，提高解译人员的解译能力和精度。

5.进行目视解译在准备工作完成后，可以开始进行目视解译。

目视解译需要借助专业的图像处理软件或平台进行，通常采用人机交互的方式进行。

在目视解译过程中，需要注意以下几点：（1）注重细节：目视解译需要关注影像中的细节信息，如颜色、纹理、形状等，以便准确地识别和解译地物。

（2）综合考虑：目视解译需要综合考虑多种因素，如光谱特征、空间特征、上下文信息等，以得出准确的解译结果。

（3）交互式操作：目视解译通常采用人机交互的方式进行，解译人员可以通过软件或平台进行交互式操作，如放大、缩小、旋转等，以更好地观察和分析影像。

6.进行精度评估与修正在完成目视解译后，需要进行精度评估与修正。

精度评估可以通过比较目视解译结果与实际地物信息进行，如使用实地调查、GPS测量等方法获取实际地物信息。

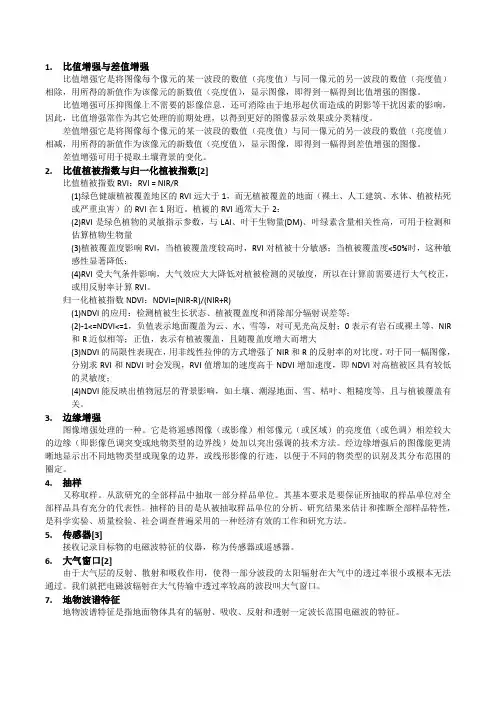

1.比值增强与差值增强比值增强它是将图像每个像元的某一波段的数值（亮度值）与同一像元的另一波段的数值（亮度值）相除，用所得的新值作为该像元的新数值（亮度值），显示图像，即得到一幅得到比值增强的图像。

比值增强可压抑图像上不需要的影像信息，还可消除由于地形起伏而造成的阴影等干扰因素的影响，因此，比值增强常作为其它处理的前期处理，以得到更好的图像显示效果或分类精度。

差值增强它是将图像每个像元的某一波段的数值（亮度值）与同一像元的另一波段的数值（亮度值）相减，用所得的新值作为该像元的新数值（亮度值），显示图像，即得到一幅得到差值增强的图像。

差值增强可用于提取土壤背景的变化。

2.比值植被指数与归一化植被指数[2]比值植被指数RVI：RVI = NIR/R(1)绿色健康植被覆盖地区的RVI远大于1，而无植被覆盖的地面（裸土、人工建筑、水体、植被枯死或严重虫害）的RVI在1附近。

植被的RVI通常大于2；(2)RVI是绿色植物的灵敏指示参数，与LAI、叶干生物量(DM)、叶绿素含量相关性高，可用于检测和估算植物生物量(3)植被覆盖度影响RVI，当植被覆盖度较高时，RVI对植被十分敏感；当植被覆盖度<50%时，这种敏感性显著降低；(4)RVI受大气条件影响，大气效应大大降低对植被检测的灵敏度，所以在计算前需要进行大气校正，或用反射率计算RVI。

归一化植被指数NDVI：NDVI=(NIR-R)/(NIR+R)(1)NDVI的应用：检测植被生长状态、植被覆盖度和消除部分辐射误差等；(2)-1<=NDVI<=1，负值表示地面覆盖为云、水、雪等，对可见光高反射；0表示有岩石或裸土等，NIR和R近似相等；正值，表示有植被覆盖，且随覆盖度增大而增大(3)NDVI的局限性表现在，用非线性拉伸的方式增强了NIR和R的反射率的对比度。

对于同一幅图像，分别求RVI和NDVI时会发现，RVI值增加的速度高于NDVI增加速度，即NDVI对高植被区具有较低的灵敏度；(4)NDVI能反映出植物冠层的背景影响，如土壤、潮湿地面、雪、枯叶、粗糙度等，且与植被覆盖有关。

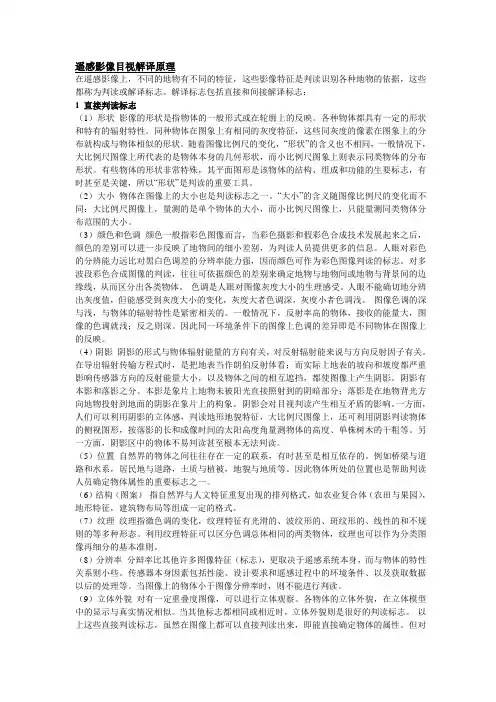

遥感影像目视解译原理在遥感影像上，不同的地物有不同的特征，这些影像特征是判读识别各种地物的依据，这些都称为判读或解译标志。

解译标志包括直接和间接解译标志：1 直接判读标志（1）形状影像的形状是指物体的一般形式或在轮廓上的反映。

各种物体都具有一定的形状和特有的辐射特性。

同种物体在图象上有相同的灰度特征，这些同灰度的像素在图象上的分布就构成与物体相似的形状。

随着图像比例尺的变化，“形状”的含义也不相同，一般情况下，大比例尺图像上所代表的是物体本身的几何形状，而小比例尺图象上则表示同类物体的分布形状。

有些物体的形状非常特殊，其平面图形是该物体的结构、组成和功能的生要标志，有时甚至是关键，所以“形状”是判读的重要工具。

（2）大小物体在图像上的大小也是判读标志之一。

“大小”的含义随图像比例尺的变化而不同：大比例尺图像上，量测的是单个物体的大小，而小比例尺图像上，只能量测同类物体分布范围的大小。

（3）颜色和色调颜色一般指彩色图像而言，当彩色摄影和假彩色合成技术发展起来之后，颜色的差别可以进一步反映了地物间的细小差别，为判读人员提供更多的信息。

人眼对彩色的分辨能力远比对黑白色调差的分辨率能力强，因而颜色可作为彩色图像判读的标志。

对多波段彩色合成图像的判读，往往可依据颜色的差别来确定地物与地物间或地物与背景间的边缘线，从而区分出各类物体。

色调是人眼对图像灰度大小的生理感受。

人眼不能确切地分辨出灰度值，但能感受到灰度大小的变化，灰度大者色调深，灰度小者色调浅。

图像色调的深与浅，与物体的辐射特性是紧密相关的。

一般情况下，反射率高的物体，接收的能量大，图像的色调就浅；反之则深。

因此同一环境条件下的图像上色调的差异即是不同物体在图像上的反映。

（4）阴影阴影的形式与物体辐射能量的方向有关，对反射辐射能来说与方向反射因子有关。

在导出辐射传输方程式时，是把地表当作朗伯反射体看；而实际上地表的坡向和坡度都严重影响传感器方向的反射能量大小，以及物体之间的相互遮挡，都使图像上产生阴影。

不同来源的遥感影像,同一地物的解译标志可能不同解译标志遥感影像上不同地物有其不同的影像特征，这些特征是解译时识别各种地物的依据，这种依据就叫做遥感影像的解译标志。

也叫做识别特征。

直接解译标志如色调、颜色、阴影、形状、大小、纹理、图形间接解译标志瞭如相关位置、相互关系1、形状:指目标物在影像上所呈现的特殊形状，在遥感影像上能看到的是目标物的顶部或平面形状。

例如飞机场、盐田、工厂等都可以通过其形状判读出其功能。

地物在影像上的形状受空间分辨率、比例尺、投影性质等的影响。

2、大小:指地物形状，面积或体积在影像上的尺寸。

地物影像的大小取决于比例尺，根据比例尺，可以计算影像上的地物在实地的大小。

对于形状相似而难于判别的两种物体,可以根据大小标志加以区别,如在航片上判别单轨与双轨铁路。

3、颜色:指彩色图像上色别和色阶，如同黑白影像上的色调，它也是地物电磁辐射能量大小的综合反映，用彩色摄影方法获得真彩色影像，地物颜色与天然彩色一致;用光学合成方法获得的假彩色影像;根据需要可以突出某些地物，更便于识别特定目标。

4、色调:指影像上黑白深浅的程度，是地物电磁辐射能量大小或地物波谱特征的综合反映。

色调用灰阶(灰度)表示，同一地物在不同波段的图像上会有很大差别;同一波段的影像上，由于成像时间和季节的差异，即使同一地区同一地物的色调也会不同。

5、阴影:指影像上目标物，因阻挡阳光直射而出现的影子，包括本影和落影。

阴影的长度、形状和方向受到太阳高度角、地形起伏、阳光照射方向、目标所处的地理位置等多种影响，阴影可使地物有立体感，有利于地貌的判读。

根据阴影的形状、长度可判断地物的类型和量算其高度。

6、纹理:也叫影像结构，是指与色调配合看上去平滑或粗糙的纹理的粗细程度，即图像上目标物表面的质感。

草场及牧场看上去平滑，成材的老树林看上去很粗糙。

海滩的纹理能反映沙粒结构的粗细，沙漠中的纹理可表现沙丘的形状以及主要风系的风向。

7、图形:目标物的有规律的组合排列而形成的图形，它可反映各种人造地物和天然地物的特征,如农田的垄、果树林排列整齐的树冠等，各种水系类型、植被类型、耕地类型等也都有其独特的图型结构。

1.解译标志是遥感图像识别地物属性的基础，举例叙述常用的解译标志？包括色调、几何形状、大小、阴影、影纹图案、纹理等等。

它们是地面物体在遥感图像上的空间和波谱信息的显示。

1.色调地面物体在像片上所呈影像的黑白程度为色调。

凡是深色或黑色的物体，影像的色调则较深；凡是浅色或白色的物体，其影像的色调则较浅。

由于物体的颜色不同，在像片上的色调也不相同，这主要是由感光胶片的性能所引起的。

色调与物体的物理性质、化学成分有关，一般的规律是：排水性能好、干燥、细粒、有机质成分低的土壤，以及中酸性岩浆岩、松散堆积物和新开垦的耕地，一般都具有浅色调；地下水位高、潮湿的土壤、排水不良的地面、粗粒物质、有机质成分高的土壤及基性、超基性岩浆岩，均具有较深的色调。

土壤和岩石物质较均一，含水量和结构变化不大，则色调上表现出均匀一致的特点。

小范围内地层或地表物质成分、含水状况有很大变化时，则色调不均匀或呈斑状色调。

此外，同一物体反射光线角度不同，影像色调也有差异。

同是湖泊，反射光线走向镜头时，色调就较浅，不是直射镜头的色调就深。

不同季节里，地面植物颜色变化，也使影像色调发生变化。

所以在图像解译前必须了解摄影的季节、地域、摄影前三天的天气状况，才能正确判断色调的内涵。

可见光图像的色调是物体反射电磁波能力大小的反应，主要与物体颜色、组成成分、粗糙程度、含水量等有关。

2. 形状在垂直摄影的航空像片上显示的地物影像，按中心投影的性质而变化。

在像片的中心部分，保持垂直投影的地物俯视影像；偏离中心时，垂直目标就成为侧视的倾斜影像，离中心愈远，则斜形影像愈长。

3. 大小大小特征是指地面物体的尺寸。

物体在家片上的影像大小，决定于像片的比例尺。

所以知道了像片的比例尺，就能算出物体的实地大小。

根据日常所熟悉的某些物体的大小，用对比方法可以对某些物体加以区分或确定。

不同比例尺的影像，在目视解译时能识别的地物。

4. 阴影阳光照射下物体产生本影与落影。

本影是物体上未被光线照射的部分，落影是由于部分光线被物体阻挡不能投落在地面而显现出的阴影，落影往往表现原物体的侧面形状，而且其黑暗的程度亦较阴影更甚有利于识别物体轮廓。

一级地类二级地类影像类型示例影像判读特征耕地01水浇地012 Spot-5分布于河道，有水源的大片旱地中央，在影像上亮白（粉）色，与周围反差明显，分布有规律，在影像上的形状为长方形，方向平行，田垄整齐。

现场影像旱地01 3 Spot-5多分布于平原、山顶及山坡上，离居民地较近，影像上呈白色或浅绿色，色调相对均匀，在山顶一般呈圆形或椭圆形，在山坡上多为人工修筑的梯田，呈阶梯状，有明显的黑灰色田坎。

现场影像一级地类二级地类影像类型示例影像判读特征园地02 果园021Spot-5多分布于居民地附近的山坡上，形状不规则，面积不大；在影像上主要呈现为绿色底上带墨绿色小点，点的分布较林地松散；果园的郁闭度不大，植株距离稍大，与林地区分时应注意墨绿色小点的分布及疏密状态，较稀的应划分为果园。

现场影像林有林地031Spot-5有林地多分布在离居民地较近的山沟中、阴坡上，在影像中可以看到树荫，颜色墨地03 现场影像绿色，色调不均匀，有墨绿色不规则的小点，在比较繁茂的地方呈片状，边界有绿点溢出。

一级地类二级地类影像类型示例影像判读特征林灌木林地032Spot-5多分布在离居民地较远的山峁、山梁及山的阳坡上，面积较大，在影像上呈绿色，比林地表面光滑，比草地色彩更绿。

现场影像地03其 他 林地033Spot-5包括疏林地、未成林地、迹地等。

疏林地在影像上可看出树木郁闭度小，且分布不规则；未成林地的植株较小影像上与天然草地的色调类似，多分布在交通要道，居民地附近。

现场影像一级地类 二级地类 影像 类型示例影像 判读特征草 地04天 然牧草 地Spot-5影像上呈暗绿色，表面较光滑，色均匀，多分布于坡度较大的地方（等高线041现场影像密集的地方）人难到达的地方。

其 他 草 地 043Spot -5指树木郁闭度<0.1，表层为土质，生长草本植物为主，不用于畜牧业的草地。

包括荒草地，影像上较接近土黄色，但中间夹有零星绿点。

目视解译文档1.2.1耕地解译标志11.稻田：占城市的一小部分。

图像以红色和黑色为背景色，有不同的深度和块体，主要位于河流两侧。

12.旱地：为本区主要耕地类型，以鲜红色为主，有许多明显规则的四边形和多边行，沟渠发育，因四季和耕作原因颜色各异。

1.2.2林地解说标志21．有林地：深红色及暗红色，呈不规则的条带状和片状，阔叶林为鲜红色，针叶林为暗红色，色调均一，色泽鲜艳。

与草地、耕地等地物类型界线较为明显，与灌木林界线不清。

22.灌木地：图像纹理粗糙。

有时，由于零星树木的分布，图像会出现颗粒状的红色高光。

由于阴影的影响，坡度和草地边界主要通过图像纹理来区分。

图像上的草地纹理是平滑的，而灌木林的纹理相对粗糙。

分布于沙漠环境，水环境良好。

23．疏林地：淡红色中有点状鲜红色。

与林地的区别是疏林地色调均一，色泽发暗，其间界线较难判断，多分布在河渠两边。

24.其他林地：果园呈暗红色，散布在耕地或居民区周围，形状明显规则，颗粒粗糙。

1.2.3草地解译标志31.高覆盖草地：图像为鲜红色，图像结构均匀，纹理细腻。

主要分布在水环境良好的河流和山谷附近，以及耕地边缘。

32．中覆盖度草地：影像呈淡红色或灰褐色，影像结构均一，纹理较细。

山地、基于遥感和平原及河流沟谷边均有分布；山地主要在中低部，水分条件稍好的平原沟谷地带。

33.低盖度草地：图像呈黄色、浅灰褐色，图像结构均匀，纹理细腻，分布广泛，主要分布在低山、山前平原和沙地边缘。

1.2.4水域解释标志41．河渠：弯曲线状或带状，影像呈黑色或淡兰色，与其它地物界线清晰。

42．湖泊：片状或带状，影像呈黑色或兰色。

43.水库：图像为黑色或蓝色，边界处的坝体可与湖泊区分开来。

44．冰川积雪：主要分布于高山或极高山的山顶，片状或帽状，影像呈亮白色，与云的区别是云的影像有落影并有漂浮感，冰川积雪的影像有质感，与裸岩界线明显。

45.滩地：河流两岸分为连续带和不连续带，灰色或青灰色。

它位于湖泊和河流的两岸，边界清晰。
