浙教版科学八上电压的测量基础测试

第5节电压的测量[学生用书B44]1．下面关于电压表使用的叙述中正确的是(D)①电压表使用前，要先将表的指针调零②电压表测量电压时，必须与被测电路串联③电压表测量电压时，必须与被测电路并联④被测电压值不能超出电压表的最大测量值⑤电压表不能用来直接测量电源电压⑥将电压表接入电路时，注意电流必须从“＋”接线柱流入A．①②④⑤⑥B．①③④⑤⑥C．③④⑤⑥D．①③④⑥2．如图所示，下列说法正确的是(A)图4－5－1A．电流表的连接是正确的B．电压表的连接是正确的C．两表的连接都是错误的D．电流表将会被烧坏3．如果某次电学实验不能正常进行，需要判断干电池是否报废，可取一节干电池用电压表来测量它的电压，下列步骤正确的是(D)①把电压表的正接线柱与干电池的负极接触，负接线柱与干电池的正极接触②在刻度盘上读出电压值③选择电压表的量程为0～3V④选择电压表的量程为0～15V⑤把电压表的正接线柱与干电池的正极接触，负接线柱与干电池的负极接触A．③②①B．①⑤②C．③④②D．③⑤②4．关于电压和电流的关系，下列几种说法中正确的是(C)A．电路中有电压则一定有电流B．电压和电流同时产生，同时消失C．有电压可能有电流，没电压一定没电流D．电流是产生电压的原因5．在如图所示电路中，开关闭合后电压表测量的是(B)图4－5－2A．L1两端的电压B．L1和L2两端的电压C．L3和电源两端电压D．电源两端电压6．图示电路中各元件完好，a、b、c、d、e、f为接线柱，将电压表接在其中两个接线柱上后，开关闭合时，电压表示数为0；开关断开时，电压表有示数。

则与电压表相连的两个接线柱可能是(D)图4－5－3A．a和b B．c和dC．a和f D．e和f7．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表。

闭合开关S后，灯L1、L2均正常发光。

则(B)图4－5－4A．甲是电流表，乙、丙是电压表B．甲是电压表，乙、丙是电流表C．乙是电流表，甲、丙是电压表D．乙是电压表，甲、丙是电流表8．探究水果电池：下面请同学们跟我一起走进“水果电池”实验课堂。

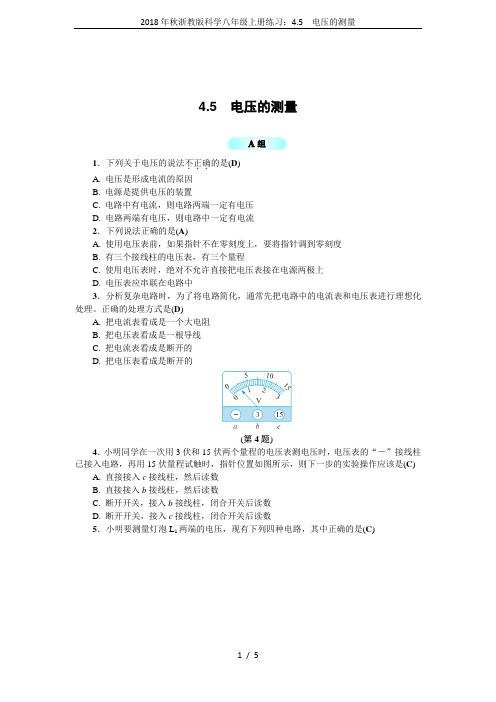

4.5 电压的测量1．下列关于电压的说法不正确．．．的是(D)A. 电压是形成电流的原因B. 电源是提供电压的装置C. 电路中有电流，则电路两端一定有电压D. 电路两端有电压，则电路中一定有电流2．下列说法正确的是(A)A. 使用电压表前，如果指针不在零刻度上，要将指针调到零刻度B. 有三个接线柱的电压表，有三个量程C. 使用电压表时，绝对不允许直接把电压表接在电源两极上D. 电压表应串联在电路中3．分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理。

正确的处理方式是(D)A. 把电流表看成是一个大电阻B. 把电压表看成是一根导线C. 把电流表看成是断开的D. 把电压表看成是断开的(第4题)4．小明同学在一次用3伏和15伏两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，再用15伏量程试触时，指针位置如图所示，则下一步的实验操作应该是(C)A. 直接接入c接线柱，然后读数B. 直接接入b接线柱，然后读数C. 断开开关，接入b接线柱，闭合开关后读数D. 断开开关，接入c接线柱，闭合开关后读数5．小明要测量灯泡L1两端的电压，现有下列四种电路，其中正确的是(C)6．下列的电路图中，闭合开关S，能用电压表测量L2两端电压的是(C)7．某同学在用电压表测电压时，闭合开关后发现电压表指针向左边没有刻度的地方偏转，其原因是(D)A. 电压表烧坏了B. 电路出现开路C. 电压表的量程太小D. 正、负接线柱接反了8．在烧杯中加入盐水，将铜片和锌片放入盐水中，这就组成了一个电池。

用电压表测量这个自制电池的电压，其现象如图所示，这个电池的电压是__0.5__伏，电池的正极是__铜片__(填“锌片”或“铜片”)。

,(第8题))(第9题)9．请在图中用笔画线代替导线连接实物电路。

(要求：两灯串联，电压表测量L1两端的电压，不考虑量程选择，导线不能交叉),(第9题解))(第10题)10．水果中含有果酸。

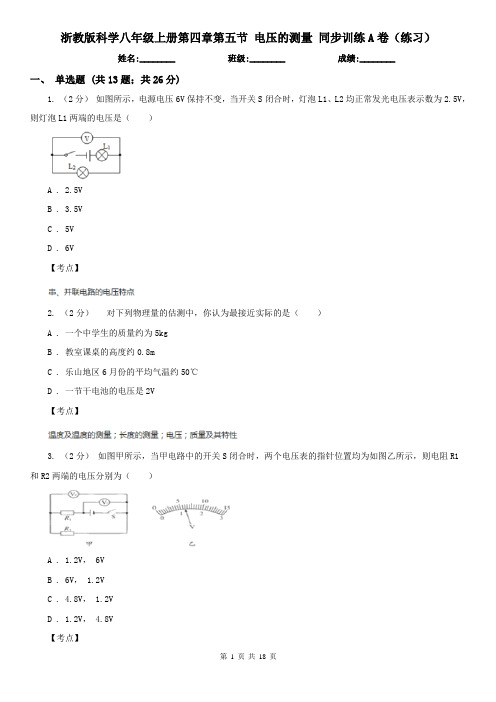

浙教版科学八年级上册第四章第五节电压的测量同步训练A卷（练习）姓名:________ 班级:________ 成绩:________一、单选题 (共13题；共26分)1. （2分）如图所示，电源电压6V保持不变，当开关S闭合时，灯泡L1、L2均正常发光电压表示数为2.5V，则灯泡L1两端的电压是（）A . 2.5VB . 3.5VC . 5VD . 6V【考点】2. （2分）对下列物理量的估测中，你认为最接近实际的是（）A . 一个中学生的质量约为5kgB . 教室课桌的高度约0.8mC . 乐山地区6月份的平均气温约50℃D . 一节干电池的电压是2V【考点】3. （2分）如图甲所示，当甲电路中的开关S闭合时，两个电压表的指针位置均为如图乙所示，则电阻R1和R2两端的电压分别为（）A . 1.2V， 6VB . 6V， 1.2VC . 4.8V， 1.2VD . 1.2V， 4.8V4. （2分）如果测定标有“2.5V”字样的小灯泡的额定功率，那么两个电表的量程最好选用（）A . 电压表选“0-15V”，电流表选“0-3A”B . 电压表选“0-15V”，电流表选“0-0.6A”C . 电压表选“0-3V”，电流表选“0-3A”D . 电压表选“0-3V”，电流表选“0-0.6A”【考点】5. （2分）小王家的卫生间有一只换气扇和一盏照明灯，它们的电路连接如图所示。

由图可知（）A . 换气扇和照明灯必须同时工作B . 换气扇和照明灯不能同时工作C . 它们工作时两端的电压一定相等D . 它们工作时通过的电流一定相等【考点】6. （2分）在图所示的电路中，①、②、③是三个电表（电压表或电流表）。

闭合开关S，灯L1与L2并联，电路中电表分别是（）A . 1和3是电流表，2是电压表B . 2和3是电流表，1是电压表C . 1和3是电压表，2是电流表D . 2和3是电压表，1是电流表7. （2分）如图所示，电源电压为6伏，闭合开关后，电压表的示数为4伏，下列描述不正确的是（）A . L1两端电压为2伏B . L1两端电压为4伏C . L2两端电压为4伏D . L1和L2两端电压之和为6伏【考点】8. （2分）下图中电源电压保持不变，当S1 ， S2都闭合时，电压表示数为 4.5V；当S1闭合S2断开时，电压表示数为3V；那么S1 ， S2都断开时，L1和L2两端的电压分别为（）A . 3V和4.5VB . 1.5V和4.5VC . 3V和1.5VD . 1.5V和3V【考点】9. （2分）一只电压表有3V和15V两个量程，实验中用的是3V的量程，而读数时，确按0～15V的量程来读数，读出的示数为6.5V，则实验中测得的实际电压为（）A . 6.5VB . 1.3VC . 2.5VD . 1.5V【考点】3V，则灯泡L1两端的电压是（）A . 3VB . 6VC . 4.5VD . 9V【考点】11. （2分）如图所示，小灯泡L1和L2均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（）A . a为电流表，b为电压表，c为电流表B . a为电压表，b为电压表， c为电流表C . a为电流表，b为电流表，c为电压表D . a为电流表，b为电流表，c为电流表【考点】12. （2分）如图甲所示电路中，当闭合开关后，两个电压表指针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（）A . 4 .8 V,1.2 VB . 6 V,1.2 VC . 1.2 V,6 VD . 1.2 V,4.8 V【考点】13. （2分）如图所示，电源电压一定。

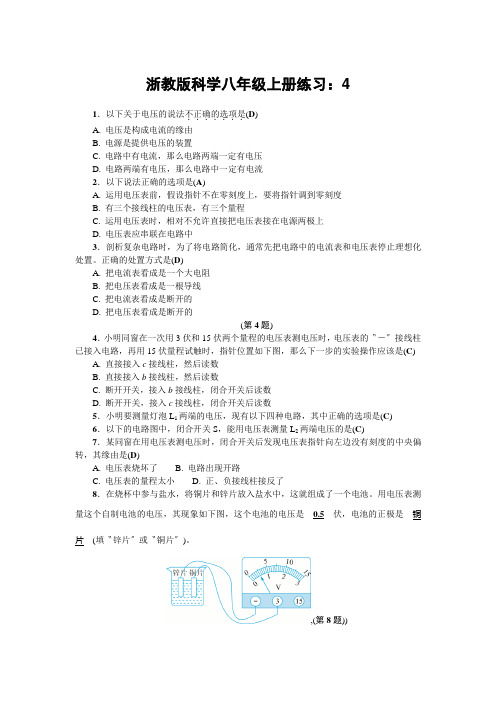

浙教版科学八年级上册练习：41．以下关于电压的说法不正确的选项是．．．．．．．(D)A. 电压是构成电流的缘由B. 电源是提供电压的装置C. 电路中有电流，那么电路两端一定有电压D. 电路两端有电压，那么电路中一定有电流2．以下说法正确的选项是(A)A. 运用电压表前，假设指针不在零刻度上，要将指针调到零刻度B. 有三个接线柱的电压表，有三个量程C. 运用电压表时，相对不允许直接把电压表接在电源两极上D. 电压表应串联在电路中3．剖析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表停止理想化处置。

正确的处置方式是(D)A. 把电流表看成是一个大电阻B. 把电压表看成是一根导线C. 把电流表看成是断开的D. 把电压表看成是断开的(第4题)4．小明同窗在一次用3伏和15伏两个量程的电压表测电压时，电压表的〝－〞接线柱已接入电路，再用15伏量程试触时，指针位置如下图，那么下一步的实验操作应该是(C)A. 直接接入c接线柱，然后读数B. 直接接入b接线柱，然后读数C. 断开开关，接入b接线柱，闭合开关后读数D. 断开开关，接入c接线柱，闭合开关后读数5．小明要测量灯泡L1两端的电压，现有以下四种电路，其中正确的选项是(C)6．以下的电路图中，闭合开关S，能用电压表测量L2两端电压的是(C)7．某同窗在用电压表测电压时，闭合开关后发现电压表指针向左边没有刻度的中央偏转，其缘由是(D)A. 电压表烧坏了B. 电路出现开路C. 电压表的量程太小D. 正、负接线柱接反了8．在烧杯中参与盐水，将铜片和锌片放入盐水中，这就组成了一个电池。

用电压表测量这个自制电池的电压，其现象如下图，这个电池的电压是__0.5__伏，电池的正极是__铜片__(填〝锌片〞或〝铜片〞)。

,(第8题))(第9题)9．请在图中用笔画线替代导线衔接实物电路。

(要求：两灯串联，电压表测量L1两端的电压，不思索量程选择，导线不能交叉),(第9题解))(第10题)10．水果中含有果酸。

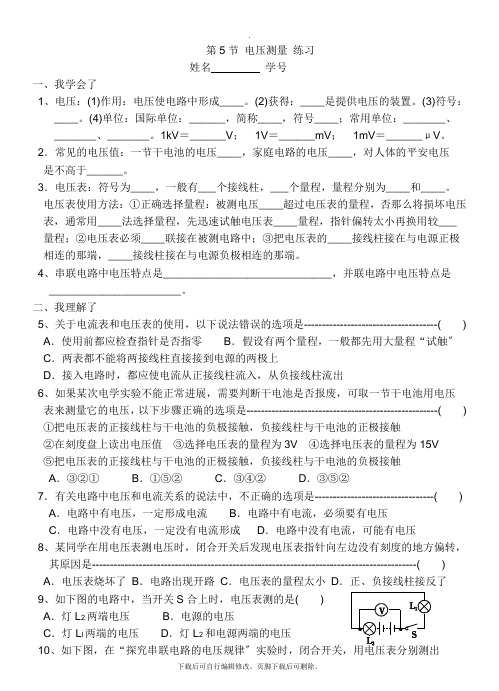

第5节电压测量练习姓名学号一、我学会了1、电压：(1)作用：电压使电路中形成____。

(2)获得：____是提供电压的装置。

(3)符号：____。

(4)单位：国际单位：______，简称____，符号____；常用单位：_______、_______、_______。

1kV＝______V；1V＝______mV；1mV＝______μV。

2．常见的电压值：一节干电池的电压____，家庭电路的电压____，对人体的平安电压是不高于______。

3．电压表：符号为____，一般有___个接线柱，___个量程，量程分别为____和____。

电压表使用方法：①正确选择量程：被测电压____超过电压表的量程，否那么将损坏电压表，通常用____法选择量程，先迅速试触电压表____量程，指针偏转太小再换用较___ 量程；②电压表必须____联接在被测电路中；③把电压表的____接线柱接在与电源正极相连的那端，____接线柱接在与电源负极相连的那端。

4、串联电路中电压特点是____________________________，并联电路中电压特点是______________________。

二、我理解了5、关于电流表和电压表的使用，以下说法错误的选项是-------------------------------------() A．使用前都应检查指针是否指零B．假设有两个量程，一般都先用大量程“试触〞C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出6、如果某次电学实验不能正常进展，需要判断干电池是否报废，可取一节干电池用电压表来测量它的电压，以下步骤正确的选项是-----------------------------------------------------()①把电压表的正接线柱与干电池的负极接触，负接线柱与干电池的正极接触②在刻度盘上读出电压值③选择电压表的量程为3V ④选择电压表的量程为15V⑤把电压表的正接线柱与干电池的正极接触，负接线柱与干电池的负极接触A．③②①B．①⑤②C．③④②D．③⑤②7．有关电路中电压和电流关系的说法中，不正确的选项是---------------------------------() A．电路中有电压，一定形成电流B．电路中有电流，必须要有电压C．电路中没有电压，一定没有电流形成D．电路中没有电流，可能有电压8、某同学在用电压表测电压时，闭合开关后发现电压表指针向左边没有刻度的地方偏转，其原因是------------------------------------------------------------------------------------------( ) A．电压表烧坏了B．电路出现开路C．电压表的量程太小D．正、负接线柱接反了9、如下图的电路中，当开关S合上时，电压表测的是()A．灯L2两端电压B．电源的电压C．灯L l两端的电压D．灯L2和电源两端的电压10AB、BC、AC两端的电压分别为U AB＝1.5V，U BC＝1.5V，U AC＝3V，在表格中记录数据后，接着的实验步骤是--------------------------------()A．整理器材，完毕实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值11、如下图的电路，当开关S闭合后，两个小灯泡都发光，此时电压表V1、V2的示数分别为6V和2.5V。

电压的测量【知识点1 电压表的使用】【典例1】关于电流表和电压表的使用方法，下列说法中正确的是（）A.测量电压时，电压表必须与被测电路串联B.测量电流时，电流表必须与被测电路串联C.不管是电流表还是电压表，连接时必须使电流从“＋”接线柱流出，从“－”接线柱流进D.电压表的量程改变后，每小格表示的值仍保持不变【变式1-1】如图所示，用电压表测灯泡L两端的电压的电路图，正确的是（）【变式1-2】如图所示是小明同学测量小灯泡L2两端电压的电路。

图中有一条导线接错了，接错的导线是（）A.导线1B.导线2C.导线3D.导线4【变式1-3】灯L1与灯L2串联，先用电压表测L1两端的电压，如图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法_________（填“正确”或“不正确”），理由是___________________。

【典例2】小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路。

当闭合开关时所发生的现象是（）A.灯泡亮、电压表有示数B.灯泡亮、电压表无示数C.灯泡不亮、电压表有示数D.灯泡不亮、电压表无示数【变式2-1】如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A.a、b都是电流表B.a、b都是电压表C.a是电流表，b是电压表D.a是电压表，b是电流表【变式2-2】如图所示，闭合开关后两灯均能发光，则（）A.甲为电流表，乙为电压表B.甲为电压表，乙为电流表C.甲、乙都为电流表D.甲、乙都为电压表【知识点2 电压测定判断】【典例3】判断电压表测量的是哪个电路两端电压？【知识点3 串并联电路的电压特点】【典例4】如图所示的电路，开关闭合后，电压表V1的示数是1.5伏，V2的示数是4.5伏，则电源电压是（）A.1.5伏B. 3伏C. 4.5伏D. 6伏【变式4-1】如图所示，电源电压为6伏，闭合开关后，电压表的示数为4伏，下列描述不正确的是（）A.L1两端电压为2伏B.L1两端电压为4伏C.L2两端电压为4伏D.L1和L2两端电压之和为6伏【变式4-2】如图所示的电路中，闭合开关，电压表V1的示数是7.5伏，电压表V2的示数为9伏，若电源电压为12伏，则L2两端电压是（）A.4.5伏B. 5.5伏C. 3伏D. 2伏【典例5】小兰在探究“串联电路各部分电路的电压与总电压的关系”的实验中，已选用的器材是：电源一个，电压恒定为6伏；开关一个；小灯泡L1、L2，分别标有“2.5 V0.5 A”和“3.8 V0.5 A”；电压表一个；导线若干。

浙教版八年级上册第四章第五节电压的测量【同步练习】一、选择题1．如图所示是小刚连接的研究“电流跟电压、电阻的关系”实验电路图，电源由两节干电池组成，闭合开关，电流表、电压表可能出现的现象是（）A．电流表和电压表示数均为零B．电流表和电压表指针迅速发生最大偏转，电表损坏C．电流表示数为零，电压表示数为3V D．电流表示数为0.4A，电压表示数为3V 2．如图所示，电源电压是5V并保持不变，开关S闭合后电压表的示数为3V，则（）A．通过灯泡L1的电流比L2的电流大B．L1两端的电压为3VC．L2两端的电压为3V D．若灯泡L2灯丝烧断，电压表示数为零3．如图所示电路中，电源电压不变。

闭合开关S后，灯L1、L2都发光。

一段时间后，其中一盏灯突然熄灭，另一盏更亮，电压表V1的示数变大，电压表V2的示数为0。

产生这一现象可能的原因是（）A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路4．如图所示的电路中，两个相同的小灯泡L1与L2串联，当开关闭合时，一盏灯亮，一盏灯不亮，且电压表有示数，则电路发生的故障是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路5．如图，当开关闭合时电灯泡正常发光。

当开关断开时，下列说法中正确的是（）A．电源两端电压为零B．开关两端电压为零C．电灯泡两端电压为零D．滑动变阻器两端电压不为零6．（2022·四川内江一模）如图所示电路，电源电压为5V不变，将电压表并联在ab两点间，闭合开关S，电压表的示数为3V，则以下说法中错误的是（）A．灯L1两端的电压为3V B．灯L1两端的电压为2VC．ac两点间的电压等于5V D．灯L2两端的电压为2V 7．（2022·广东深圳三模）如图所示是某同学探究串联电路的电压规律所连接的电路。

闭合开关后，发现小灯泡1L 不发光，但小灯泡2L 正常发光，且电压表有示数。

下列说法正确的是（ ）A ．将导线①的左端改接到a 接线柱，闭合开关后电压表会被短路B ．测量1L 两端的电压，可以直接将导线①上端改接到a 接线柱C ．电压表测量的是小灯泡2L 两端的电压D ．小灯泡1L 不发光，可能是小灯泡1L 断路8．在如图所示的电路中，闭合开关S ，能用电压表测量灯L 1两端电压的正确电路是（ ）A ．B ．C ．D ． 9．取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。

第5课电压测量【学与练】1、电压(1)电压是闭合电路中形成电流的原因，电源是提供电压的装置。

(2)电压用字母U表示，单位是伏特，简称伏，符号是V，且1伏=103毫伏=106微伏=103千伏。

2、电压表及其使用(1)测量电压的仪表叫作电压表，常用电压表一般有三个接线柱，两个量程。

(2)使用时应注意以下几点：①使用电压表前，一定要先看清指针是否指零。

②测量电压时，必须正确选择电压表的量程。

③电压表要与待测电路并联。

④使电流从电压表的“+”接线柱流进，“_”接线柱流出。

⑤根据所选量程的分度值，进行读数。

3、串、并联电路的电压特点(1)串联电路的总电压等于各部分电路两端的电压之和，即U＝U1＋U2＋…+ U n。

(2)并联电路各支路两端的电压相等，即U＝U1＝U2＝…＝U n。

一、电压概念1．（2023八上·德清期末）导线中自由电子定向移动需要“动力”的推动，如图中用高度差形象地表示了由电池提供的这种推动作用，那么此“高度差”表示的量是（）A．电流B．电阻C．电压D．实际的高度差【答案】C【解析】高度差形象地表示了由电池提供的这种推动作用，电池是提供电压的装置，所以“高度差”表示的是电压。

故选：C。

2．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的用色，关于这个电路说法不正确的（）A．水果的作用是给电路提供电压B．此时电路中有电荷在发生定向移动C．水果中的电流方向从正极流向负极D．把水果串联起来可以提高电压【答案】C【解析】A.水果是给二极管提供电能的，即给电路提供电压，故A正确不合题意；B.二极管发光，说明电路中有电流经过，即肯定有电荷在发生定向移动，故B正确不合题意；C.水果为电源，在电源内部，电流从负极流向正极，故C错误符合题意；D.根据U总=U+U2可知，水果串联可以提高电压，故D正确不合题意。

故选C。
