气体灭火系统选择阀、液体单向阀、高压软管、气体单向阀、阀驱动装置试验记录第1页

气体灭火系统施工及验收规范GB50263-1997【作废】关于发布国家标准《气体灭火系统施工及验收规范》的通知
建标[1997]36号
根据国家计委计综合〔1989〕30号文的要求，由公安部会同有关部门共同制订的《气体灭火系统施工及验收规范》，已经有关部门会审。

现批准《气体灭火系统施工及验收规范》GB50263－97为强制性国家标准，自一九九七年八月一日起施行。

本规范由公安部负责管理，其具体解释等工作由公安部天津消防科学研究所负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部
1997年2月24日
目次
1 总则
2 施工准备
2.1一般规定
2.2系统组件检查
3 施工
3.1一般规定
3.2灭火剂贮存容器的安装
3.3集流管的制作与安装
3.4选择阀的安装
3.5阀驱动装置的安装
3.6灭火剂输送管道的施工
3.7灭火剂输送管道的吹扫、试验和涂漆。

泡沫灭火系统维护管理规定第一条为规范和加强公司泡沫灭火系统的维护管理，确保其完好有效，依据国家、省现行的有关消防法律法规及相关消防技术标准，制定本规定。

第二条管理责任1、泡沫灭火系统的单位应当明确使用和维护管理部门及相关人员的责任，建立和完善维护管理制度，定期组织对系统进行检查和维护保养。

2、安环部每年应委托具有维护保养资格的企业对系统进行检测、维护，泡沫灭火系统的正常运行。

第三条系统维护管理要求1、泡沫灭火系统的使用或管理单位应由经过专门培训的人员负责系统的管理操作和维护，维护管理人员应熟悉泡沫灭火系统的原理、性能和操作维护规程。

2、泡沫灭火系统竣工时，应具有下列文件资料：系统竣工图及设备的技术资料；公安消防机构出具的有关法律文书；系统的操作规程及维护保养管理制度；系统操作人员名册及相应的工作职责。

3、泡沫灭火系统投入运行时，维护、管理应具备下列资料：组件的安装使用说明书；操作规程和系统流程图；值班员职责；系统维护管理记录。

4、单位应建立泡沫灭火系统故障报告和故障消除的登记制度。

发生故障应当及时组织修复。

因故障、维修等原因，需要暂时停用系统的，应当经单位消防安全责任人批准，系统停用时间超过24小时的，在单位消防安全责任人批准的同时，应当报当地公安消防机构备案，并采取有效措施确保安全。

5、泡沫灭火系统投入使用后应保证其处于正常运行或准工作状态，不得擅自断电、停运或长期带故障运行。

6、设有泡沫灭火系统的消防安全重点单位的年度检测报告或联动检查记录应在每年年底前，报当地公安消防机构备案。

第四条系统设施、设备要求1、供水系统的消防水池（或水箱）容量应符合设计要求，水位及消防用水不被他用的设施、补水设施应正常；防冻措施应完好。

2、当采用市政给水管网作泡沫系统供水源时，其进水管不宜少于两条，并宜从两条市政给水管网引入，进水管不应小于100mm，管网压力应符合设计要求。

3、消防水泵（泡沫泵）及固定消防泵组应是经国家消防产品质量监督检验部门检测合格的产品，有国家消防产品质量监督检验部门出具的检验报告及出厂合格证，其型号规格应符合设计要求;消防水泵外观应无变形及其他机械性损伤，在设备的明显部位应设有耐久性铭牌标识，其内容清晰，设置牢固。

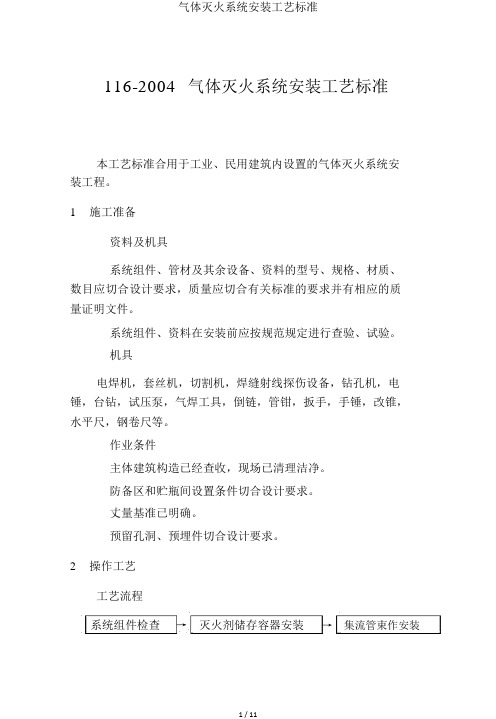

116-2004气体灭火系统安装工艺标准本工艺标准合用于工业、民用建筑内设置的气体灭火系统安装工程。

1施工准备资料及机具系统组件、管材及其余设备、资料的型号、规格、材质、数目应切合设计要求，质量应切合有关标准的要求并有相应的质量证明文件。

系统组件、资料在安装前应按规范规定进行查验、试验。

机具电焊机，套丝机，切割机，焊缝射线探伤设备，钻孔机，电锤，台钻，试压泵，气焊工具，倒链，管钳，扳手，手锤，改锥，水平尺，钢卷尺等。

作业条件主体建筑构造已经查收，现场已清理洁净。

防备区和贮瓶间设置条件切合设计要求。

丈量基准已明确。

预留孔洞、预埋件切合设计要求。

2操作工艺工艺流程系统组件检查→ 灭火剂储存容器安装→ 集流管束作安装→选择阀安装→ 阀驱动装置安装→灭火剂输送管道安装→灭火剂输送管道试验、吹扫和涂漆→ 喷嘴安装→系统调试→ 查收一般规定气体灭火系统的施工应按设计施工图和有关的技术文件进行，不得任意改正。

如需要改正，一定经设计方赞同。

气体灭火系统的施工、查收履行《气体灭火系统施工及验收规范》（ GB50263-97）。

主要有关规范有：《工业金属管道施工及查收规范》（ GB50235-97）和《现场设备、工业管道焊接工程施工及查收规范》（ GB50236-98）。

系统组件检查外观检查：系统组件无碰撞变形及其余机械性损害；组件外露非机械加工表面保护涂层完满；组件所有外露接口均设有防备堵、盖，且封闭优秀，接口螺纹和法兰密封面无损害；铭牌清楚。

灭火剂储存容器检查：容器规格一致，高差小于20mm；灭火剂充装量与充装压力应切合设计要乞降规范规定。

选择阀、液体单向阀、高压软管和阀驱动装置中的气体单向阀应按规范的规定进行水压强度试验随和压严实性试验，试验合格后，应实时烘干，并妥当封闭所有外露接口。

阀驱动装置检查：电磁驱动装置的电源电压应切合设计要求，通电检查电磁铁芯，行程应知足系统启动要求，且动作灵巧无卡阻；气动驱动装置储存容器内气体压力应切合设计要求及规范规定，气瓶规格应一致，高差不超出10mm；气动驱动装置中的气体单向阀芯应启闭灵巧，无卡阻现象。

1 总则1.0.1 为了确保气体灭火系统的施工质量，保护设置场所内人身和财产的安全，制定本规范。

1.0.2 本规范适用于工业和民用建筑中设置的二氧化碳灭火系统、卤代烷1211灭火系统和卤代烷1301灭火系统的施工、验收及维护管理。

1.0.3 气体灭火系统的施工及验收，应遵循国家有关法规和方针政策，做到安全实用，技术先进，经济合理。

1.0.4 气体灭火系统的施工及验收，除执行本规范的规定外，尚应符合现行国家有关标准、规范的规定。

2 施工准备2.1 一般规定2.1.1 气体灭火系统施工前应具备下列技术资料：2.1.1.1 设计施工图，设计说明书，系统及其主要组件的使用、维护说明书。

2.1.1.2 容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件的产品出厂合格证和由国家质量监督检验测试中心出具的检验报告；灭火剂输送管道及管道附件的出厂检验报告与合格证。

2.1.1.3 系统中采用的不能复验的产品，如安全膜片等，应具有生产厂出具的同批产品检验报告与合格证。

2.1.2 气体灭火系统的施工应具备下列条件：2.1.2.1 防护区和灭火剂贮瓶间设置条件与设计相符。

2.1.2.2 系统组件与主要材料齐全，其品种、规格、型号符合设计要求。

2.1.2.3 系统所需的预埋件和孔洞符合设计要求。

2.2 系统组件检查2.2.1 气体灭火系统施工前应对灭火剂贮存容器、容器阀、选择阀、单向阀、喷嘴和阀驱动装置等系统组件进行外观检查，并应符合下列规定：2.2.1.1 系统组件无碰撞变形及其他机械性损伤。

2.2.1.2 组件外露非机械加工表面保护涂层完好。

2.2.1.3 组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤。

2.2.1.4 铭牌清晰，其内容符合相应的现行国家标准《卤代烷1211灭火系统设计规范》GBJ110、《卤代烷1301灭火系统设计规范》GB50163和《二氧化碳灭火系统设计规范》GB50193的规定。

气体灭火系统施工及验收规范GB50263-20071总则1.0.1为统一气体灭火系统（或简称系统）工程施工及验收要求，保障气体灭火系统工程质量，制定本规范。

1.0.2本规范适用于新建、扩建、改建工程中设置的气体灭火系统工程施工及验收、维护管理。

1.0.3气体灭火系统工程的施工及验收，应坚持过程控制、完善手段、强化验收的原则。

1.0.4气体灭火系统工程施工中采用的工程技术文件、承包合同文件对施工及质量验收的要求不得低于本规范的规定。

1.0.5气体灭火系统工程施工及验收、维护管理，除应符合本规范的规定外，尚应符合国家现行的有关标准的规定。

2术语2.0.1气体灭火系统gas extinguishing systems以气体为主要灭火介质的灭火系统。

2.0.2惰性气体灭火系统inert gas extinguishing systems灭火剂为惰性气体的气体灭火系统。

2.0.3卤代烷灭火系统halocarbon extinguishing systems灭火剂为卤代烷的气体灭火系统。

2.0.4高压二氧化碳灭火系统high-pressure carbon dioxide extinguishing systems灭火剂在常温下储存的二氧化碳灭火系统。

2.0.5低压二氧化碳灭火系统low-pressure carbon dioxide extinguishing systems灭火剂在-18℃~ -20℃低温下储存的二氧化碳灭火系统。

2.0.6组合分配系统combined distribution systems用一套灭火剂储存装置，保护两个及以上防护区或保护对象的灭火系统。

2.0.7单元独立系统unit independent system用一套灭火剂储存装置，保护一个防护区或保护对象的灭火系统。

2.0.8预制灭火系统pre-engineered systems按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统。

气体灭火系统巡检操作规程
1范围
本标准规定了消防气体灭火系统设备巡检流程和操作要求，适用于指导对气体灭火系统设备日常巡检和维护保养流程工作。

2编制依据/引用文件
2.1GB /T50314 智能建筑设计标准
2.2GB 50339 智能建筑工程质量验收规范
2.3GB 50263 气体灭火系统施工及验收规范
2.4GB 50193 二氧化碳灭火系统设计规范
2.5GB 50116 火灾自动报警系统设计规范
2.6GB 50166 火灾自动报警系统施工及验收规范
2.7气体灭火系统产品使用手册和操作规程
2.8地方消防安全管理规定
3术语
3.1 防护区：能满足气体灭火系统应用条件，并被其保护的封闭空间。

4巡检类型、周期与内容（见表1）。

中华人民共和国国家标准气体灭火系统施工及验收规范GB50263－97Code for installation and acceptance of gasfire－extinguishing systems主编部门：中华人民共和国公安部批准部门：中华人民共和国建设部施行日期：1997年8月1日关于发布国家标准《气体灭火系统施工及验收规范》的通知建标[1997]36号根据国家计委计综合〔1989〕30号文的要求，由公安部会同有关部门共同制订的《气体灭火系统施工及验收规范》，已经有关部门会审。

现批准《气体灭火系统施工及验收规范》GB50263－97为强制性国家标准，自一九九七年八月一日起施行。

本规范由公安部负责管理，其具体解释等工作由公安部天津消防科学研究所负责，出版发行由建设部标准定额研究所负责组织。

中华人民共和国建设部1997年2月24日目次1 总则2 施工准备2.1一般规定2.2系统组件检查3 施工3.1一般规定3.2灭火剂贮存容器的安装3.3集流管的制作与安装3.4选择阀的安装3.5阀驱动装置的安装3.6灭火剂输送管道的施工3.7灭火剂输送管道的吹扫、试验和涂漆3.8喷嘴的安装4 调试4.1一般规定4.2调试5 验收5.1一般规定5.2防护区和贮瓶间验收5.3设备验收5.4系统功能验收5.5维护管理附录A 不同温度下灭火剂的贮存压力附录B 气体灭火系统施工记录附录C 隐蔽工程中间验收记录附录D 气体灭火系统调试报告附录E 气体灭火系统竣工验收报告附录F 本规范用词说明附加说明1 总则1.0.1 为了确保气体灭火系统的施工质量，保护设置场所内人身和财产的安全，制定本规范。

1.0.2 本规范适用于工业和民用建筑中设置的二氧化碳灭火系统、卤代烷1211灭火系统和卤代烷1301灭火系统的施工、验收及维护管理。

1.0.3 气体灭火系统的施工及验收，应遵循国家有关法规和方针政策，做到安全实用，技术先进，经济合理。

气体灭火系统检测方法1.检测人员气体灭火系统测试配合人员：检测人员3名：1名检测人员配合到现场操作，1人负责现场测试，1人负责记录。

2.检测方法步骤：（1）系统设施、设备要求：1）灭火剂贮存容器、容器阀、选择阀、单向阀、高压软管、压力讯号器、喷嘴、阀驱动装置等系统组件的外观应符合下列要求:①系统组件无碰撞变形及其他机械性损伤；②组件外露非机械加工表面保护涂层完好；③组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰密封面无损伤；④铭牌清晰，其内容应符合相应的国家现行产品标准的规定；2）瓶组与储罐的组件应固定牢固，手动操作装置的铅封应完好，压力表的显示应正常；应注明灭火剂名称，储瓶应有编号，驱动装置和选择阀应有分区标志牌，选择阀手动启闭应灵活；储瓶的称重装置应正常，并应有原始重量标记；二氧化碳储瓶及储罐，应在灭火剂的损失量达到设定值时发出报警信号；低压二氧化碳储罐的制冷装置应正常运行，控制的温度和压力应符合设定值。

灭火剂储存压力或重量符合设计的要求。

3）喷嘴的喷口方向应正确、并应无堵塞现象。

4）气体灭火控制器应具有火灾报警、故障报警、自检、显示与计时等功能并符合《火灾报警控制器通用技术条件》标准要求；主电源断电时应自动转换至备用电源供电，主电源恢复后应自动转换为主电源供电，并应分别显示主、备电源的状态；自动、手动转换功能应正常，无论装置处于自动或手动状态，手动操作启动均应有效；装置所处状态应有明显的标志或灯光显示，反馈信号显示应正常。

5）防护区内和入口处的声光报警装置，入口处的安全标志、紧急启停按钮应正常；火灾报警控制器确认火灾报警后的延时启动时间应符合设定值。

（2）系统检查和试验：1）系统检查①防护区的开口情况、防护区的用途及可燃物的种类、数量、分布情况，应符合原设计规定。

②灭火剂贮存容器、选择阀、液体单向阀、高压软管、集流管、阀驱动装置、管网与喷嘴等全部系统组件应的无碰撞变形及其他机械性损伤，表面应无锈蚀，保护涂层完好，铭牌应清晰，机械应急操作装置的防护罩、铅封和安全标志应完整。
