液压阀知识点总结一、液压阀的基本原理液压阀是一种能够通过调节液压流动的装置,液压系统中的液压阀能够通过控制液压流体的方向、压力和流量来实现对系统的控制。
液压阀的基本原理是利用液压流体在不同位置对流动阻力的影响来控制液压流体的流动,从而实现对液压系统的控制。
液压阀的动作由电磁阀、手动阀、比例阀等组成,通过这些装置对液压阀进行控制,实现对液压系统的各种操作。
液压阀的基本原理可以总结为以下几点:1. 液压阀通过对流体通道的开关和启闭来控制系统的流动。
2. 液压阀通过调节液压流体的阻力和流通面积来控制系统的压力和流量。
3. 液压阀通过改变流体的路径来控制系统的方向。
4. 液压阀通过改变流体的速度和加速度来控制系统的速度和加速度。
因此,液压阀在液压系统中起着非常重要的作用,它能够通过对流体的控制来实现对系统的各种操作,液压阀的种类和技术参数直接影响到整个液压系统的性能和可靠性。
二、液压阀的分类液压阀的种类繁多,按照其不同的功能和用途可以分为以下几大类:1.方向阀:方向阀通过控制液压流体的方向来控制系统的工作部件的运动方向,它在液压系统中的应用非常广泛。
2.压力阀:压力阀通过控制液压流体的压力来控制系统的工作压力,它在液压系统中的应用非常普遍。
压力阀的种类繁多,可以根据其工作原理和功能分为溢流阀、减压阀、保压阀等。
3.流量阀:流量阀通过控制液压流体的流量来控制系统的流体流动速度,它在液压系统中的应用也非常广泛。
4.比例阀:比例阀是一种能够通过改变液压流体的流量的比例来实现对系统的控制的液压阀,它在液压系统中的应用也非常重要。
5.综合阀:综合阀是一种能够实现对系统的多种参数进行控制的液压阀,它在液压系统中的应用非常广泛。
以上几种液压阀的分类是根据液压系统的使用需求和功能要求来划分的,不同种类的液压阀在液压系统中都具有各自独特的作用和应用场景。
三、液压阀的特点液压阀具有以下几个特点:1. 灵活性和可控性:液压阀能够通过对流体的控制来实现对系统的灵活控制,能够满足不同工况和工作要求下对系统的控制。
液压阀门的分类液压阀门是液压系统中的重要组成部分,用于控制液体流动和压力的装置。
根据其不同的功能和应用场景,液压阀门可以分为多种类型。
本文将介绍常见的几种液压阀门分类。
1. 根据工作原理分类1.1 直动式阀门直动式阀门是指通过机械手段直接控制阀芯运动的一类阀门。
其中包括:•手动操作阀:通过人工旋转、推拉等方式控制阀芯运动,如手柄式球阀、手轮式闸阀等。
•电磁操作阀:通过电磁铁产生磁场来控制阀芯运动,如电磁换向阀、电磁溢流阀等。
•气动操作阀:通过气源产生气压来推动活塞或膜片,间接控制阀芯运动,如气动调节活塞式截止阀、气动调节膜片式调速器等。
1.2 驱动式阀门驱动式阀门是指通过外部能源(如电机、油泵等)提供能量来驱动阀芯运动的一类阀门。
其中包括:•电动操作阀:通过电机转动螺杆、齿轮等传动装置,带动阀芯运动,如电动球阀、电动闸阀等。
•液压操作阀:通过液压泵提供高压油液来推动活塞或膜片,间接控制阀芯运动,如液压调节活塞式截止阀、液压调节膜片式调速器等。
2. 根据控制方式分类2.1 开关型阀门开关型阀门是指用于控制介质流通的一类阀门。
其中包括:•截止阀:用于切断或通断管路中的流体,如截止球阀、截止闸阀等。
•止回阀:用于保证流体只能在一个方向上流通,如单向球式止回阀、单向插装式止回阀等。
•脉冲喷射控制器:用于控制喷射时间和频率,广泛应用于冶金、化工等行业。
2.2 调节型阀门调节型阀门是指能够根据需要对介质的流量、压力和温度进行调节的阀门。
其中包括:•调节阀:通过调节阀芯的开度,控制介质的流量或压力,如调节球阀、调节闸阀等。
•溢流阀:用于保护液压系统中的元件不受过载压力损坏,如溢流球阀、溢流插装式阀等。
•比例阀:通过电信号或液压信号控制阀芯的开度,实现对介质流量、压力的精确控制。
3. 根据结构分类3.1 节流式阀门节流式阀门是指通过改变介质通道截面积来实现对介质流量或压力的控制。
其中包括:•喷嘴式节流阀:通过喷嘴内孔径大小和形状来改变介质速度和动能,实现对介质流量的控制。
液压阀的种类(所有的)溢流阀﹑减压阀、顺序阀、节流阀、集流阀、分流阀、调速阀、单向阀、换向阀、电磁阀、反向控制阀压力控制阀:溢流阀﹑减压阀和顺序阀流量控制阀:节流阀,集流阀,分流阀,调速阀方向控制阀:单向阀和换向阀压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。
(1)溢流阀:能控制液压系统在达到调定压力时保持恆定状态。
用於过载保护的溢流阀称为安全阀。
当系统发生故障,压力昇高到可能造成破坏的限定值时,阀口会打开而溢流,以保证系统的安全。
(2)减压阀:能控制分支迴路得到比主迴路油压低的稳定压力。
减压阀按它所控制的压力功能不同,又可分为定值减压阀(输出压力为恆定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。
(3)顺序阀:能使一个执行元件(如液压缸﹑液压马达等)动作以后,再按顺序使其他执行元件动作。
油泵產生的压力先推动液压缸1运动,同时通过顺序阀的进油口作用在面积A 上,当液压缸1运动完全成后,压力昇高,作用在面积A 的向上推力大於弹簧的调定值后,阀芯上昇使进油口与出油口相通,使液压缸2运动。
流量控制阀利用调节阀芯和阀体间的节流口面积和它所產生的局部阻力对流量进行调节,从而控制执行元件的运动速度。
流量控制阀按用途分为5种。
(1)节流阀:在调定节流口面积后,能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。
(2)调速阀:在载荷压力变化时能保持节流阀的进出口压差为定值。
这样,在节流口面积调定以后,不论载荷压力如何变化,调速阀都能保持通过节流阀的流量不变,从而使执行元件的运动速度稳定。
(3)分流阀:不论载荷大小,能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀;得到按比例分配流量的为比例分流阀。
(4)集流阀:作用与分流阀相反,使流入集流阀的流量按比例分配。
(5)分流集流阀:兼具分流阀和集流阀两种功能。
方向控制阀按用途分为单向阀和换向阀。
1.液压阀的功能液压阀是液压系统中控制液流流动方向,压力高低、流量大小的控制元件。
压力阀和流量阀利用流通截面的节流作用控制系统的压力和流量,而方向阀则利用通流通道的更换控制流体的流动方向。
2. 液压阀的分类分类方法种类详细分类按机能分类压力控制阀溢流阀、顺序阀、卸荷阀、平衡法、减压阀、比例压力控制阀、缓冲阀、仪表截止阀、限压切断阀、压力继电器等流量控制阀节流阀、单向节流阀、调速阀、分流阀、集流阀、比例流量控制阀、排气节流阀等方向控制阀单向阀、液控单向阀、换向阀、行程减速阀、充液阀、梭阀、比例方向控制阀、快速排气阀、脉冲阀等按结构分类滑阀圆柱滑阀、旋转阀、平板滑阀座阀锥阀、球阀、喷嘴挡板阀射流管阀射流阀按操纵方法分类手动阀手把及手轮、踏板、杠杆机动阀挡块及碰块、弹簧、液压、气动电动阀电磁铁控制、伺服电机和步进电机控制按连接方式分类管式连接螺纹式连接、法兰式连接板式及叠加式连接单层连接板式、双层连接板式、整体连接板式、叠加阀、多路阀插装式连接螺纹式插装(二、三、四通插装阀)、法兰式插装(二通插装阀)按控制方式电液比例阀电液比例压力阀、电液比例流量阀、电液比例换向阀、电液比例复合阀、电液比例多路阀伺服阀单、两级(喷嘴挡板时、动圈式)电液流量伺服阀、三级电液流量伺服阀、电液压力伺服阀、气液伺服阀、机液伺服阀数字控制阀数字控制压力阀、数字控制流量阀与方向阀按输出参数可调节性开关控制阀方向控制阀、顺序阀、限速切断阀、逻辑元件输出参数连续可调的阀溢流阀、减压阀、节流阀、调速阀、各类电液控制阀(比例阀、伺服阀)3. 液压阀的共同特点(1)在结构上,所有的阀都由阀体、阀心(座阀或滑阀)和驱动阀心动作的元、部件(如弹簧、电磁铁)组成。
(2)在工作原理上,所有阀的开口大小,进、出口间的压差以及流过阀的流量之间的关系都符合孔流量公式,仅是各种阀控制的参数各不相同而已。
4. 方向控制阀本节主要介绍液压系统控制元件中的方向控制元件,方向控制阀用在液压系统中控制液流的方向。

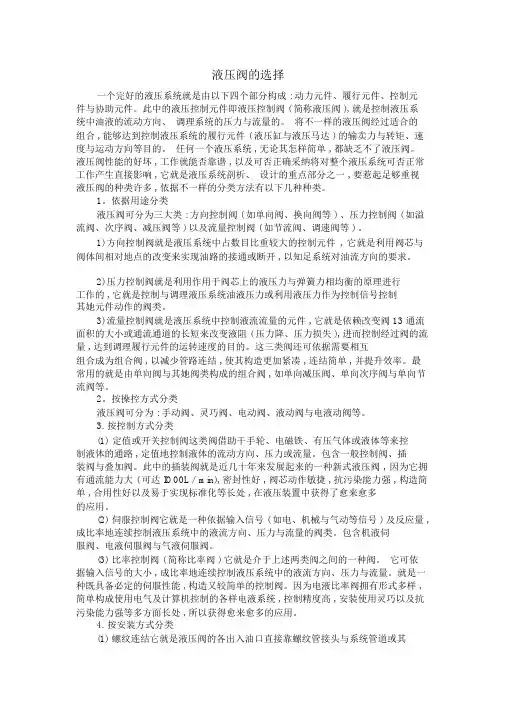

液压阀的选择一个完好的液压系统就是由以下四个部分构成 : 动力元件、履行元件、控制元件与协助元件。
此中的液压控制元件即液压控制阀 ( 简称液压阀 ), 就是控制液压系统中油液的流动方向、调理系统的压力与流量的。
将不一样的液压阀经过适合的组合 , 能够达到控制液压系统的履行元件 ( 液压缸与液压马达 ) 的输卖力与转矩、速度与运动方向等目的。
任何一个液压系统 , 无论其怎样简单 , 都缺乏不了液压阀。
液压阀性能的好坏 , 工作就能否靠谱 , 以及可否正确采纳将对整个液压系统可否正常工作产生直接影响 , 它就是液压系统剖析、设计的重点部分之一 , 要惹起足够重视液压阀的种类许多 , 依据不一样的分类方法有以下几种种类。
1。
依据用途分类液压阀可分为三大类 : 方向控制阀 ( 如单向阀、换向阀等 ) 、压力控制阀 ( 如溢流阀、次序阀、减压阀等 ) 以及流量控制阀 ( 如节流阀、调速阀等 ) 。
1)方向控制阀就是液压系统中占数目比重较大的控制元件, 它就是利用阀芯与阀体间相对地点的改变来实现油路的接通或断开 , 以知足系统对油流方向的要求。
2)压力控制阀就是利用作用于阀芯上的液压力与弹簧力相均衡的原理进行工作的 , 它就是控制与调理液压系统油液压力或利用液压力作为控制信号控制其她元件动作的阀类。
3)流量控制阀就是液压系统中控制液流流量的元件 , 它就是依赖改变阀 13 通流面积的大小或通流通道的长短来改变液阻 ( 压力降、压力损失 ), 进而控制经过阀的流量 , 达到调理履行元件的运转速度的目的。
这三类阀还可依据需要相互组合成为组合阀 , 以减少管路连结 , 使其构造更加紧凑 , 连结简单 , 并提升效率。
最常用的就是由单向阀与其她阀类构成的组合阀 , 如单向减压阀、单向次序阀与单向节流阀等。
2。
按操控方式分类液压阀可分为 : 手动阀、灵巧阀、电动阀、液动阀与电液动阀等。
3. 按控制方式分类(1) 定值或开关控制阀这类阀借助干手轮、电磁铁、有压气体或液体等来控制液体的通路 , 定值地控制液体的流动方向、压力或流量。
液压阀种类及作用液压阀是液压系统中的重要组成部分,用于控制液压流体的流量、压力和方向。
下面是一些常见的液压阀种类及其作用:1. 方向控制阀:- 单向阀(Check Valve):防止液压流体逆流,只允许单向流动。
- 换向阀(Directional Valve):控制液压系统中液压流体的流向,可以实现单向、双向或多向流动。
2. 流量控制阀:- 节流阀(Throttle Valve):通过调节液流的截面积来控制流量,用于控制液压系统中的流量速度。
- 溢流阀(Relief Valve):当液压系统中的压力超过设定值时,通过溢流来保护系统,控制流量和压力。
3. 压力控制阀:- 定压阀(Pressure Relief Valve):用于限制液压系统中的最大工作压力,保护系统免受过高压力的损害。
- 压力序列阀(Sequence Valve):在液压系统中按照一定的顺序控制压力的释放,用于实现多级动作。
4. 定位控制阀:- 电磁阀(Solenoid Valve):通过电磁力控制阀门的开启和关闭,实现液压系统的远程控制。
- 比例阀(Proportional Valve):根据输入信号的变化,精确控制液压系统中的流量、压力和位置。
5. 安全控制阀:- 逃逸阀(Escape Valve):用于在紧急情况下快速释放液压系统中的压力,以确保系统和人员的安全。
- 断电阀(Shut-off Valve):在断电或紧急情况下,迅速切断液压系统中的液流,保持系统稳定和安全。
以上仅列举了一些常见的液压阀种类及其作用,实际应用中还有其他特殊功能的阀门。
液压阀的选择取决于液压系统的需求和工作条件,通过合理的组合和控制,实现液压系统的稳定运行和精确控制。

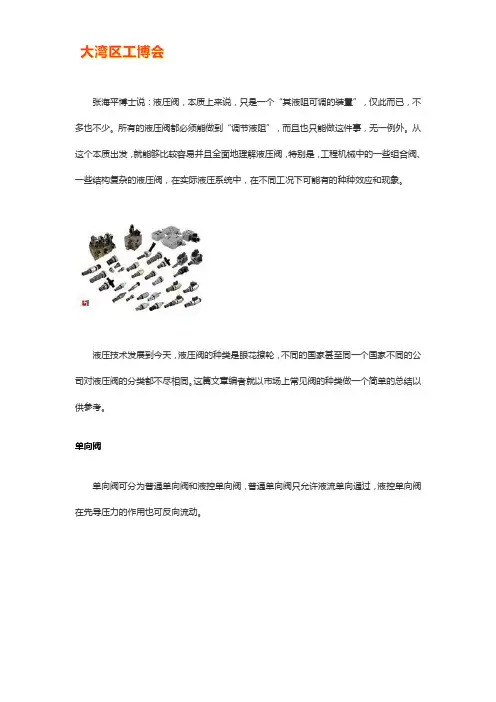

张海平博士说:液压阀,本质上来说,只是一个“其液阻可调的装置”,仅此而已,不多也不少。
所有的液压阀都必须能做到“调节液阻”,而且也只能做这件事,无一例外。
从这个本质出发,就能够比较容易并且全面地理解液压阀,特别是,工程机械中的一些组合阀、一些结构复杂的液压阀,在实际液压系统中,在不同工况下可能有的种种效应和现象。
液压技术发展到今天,液压阀的种类是眼花撩轮,不同的国家甚至同一个国家不同的公司对液压阀的分类都不尽相同。
这篇文章编者就以市场上常见阀的种类做一个简单的总结以供参考。
单向阀单向阀可分为普通单向阀和液控单向阀,普通单向阀只允许液流单向通过,液控单向阀在先导压力的作用也可反向流动。
钢球型:钢球形单向阀为使用硬化钢制球密封阀座的单向阀。
其设计简单,减少系统使用周期中的泄露现象。
钢球型单向阀虽然结构简单,但密封性不如锥阀型,并且钢球没有导向部分,容易产生振动和噪声。
座阀型:单向阀为座阀式元件,允许流体沿一个方向自由流动,防止流体反方向流动。
他们可以用于隔断液压环路的各个环节,或者在限制阀周围制造自由流动路径。
反向单向阀:侧凸单向阀是一种特殊的单向阀,自由流动路径为插装阀侧向口到底端口。
其功能与标准单向阀相同。
阀块设计师偶尔使用侧管口单向阀来简化阀块的流动路径设计。
先导式单向阀:指的是可以通过外部先导压力打开的单向阀。
因此,先导式单向阀可阻断流体向一个方向的流动,如同标准的单向阀,但是可以在施加适当的先导压力后将其打开。
允许朝向反方向的自由流动。
先导式单向阀通常强制锁定双动气缸。
先导式单向阀分为两种:螺纹插装式和先导活塞式。
中位时,这些阀门与控制阀(阀口下端接回油箱)配合使用效果最佳。
梭阀梭阀可从两个不同的源接受液流,并将最高的压力传递到一个单独的出口。
梭阀常用于负载感应回路和制动油路。
包括球型、座阀型和滑阀型。
钢球型:该阀有一个钢球,可以密封两个相邻阀座中的任一支路,为最高压力信号转到另一出口提供了路径。

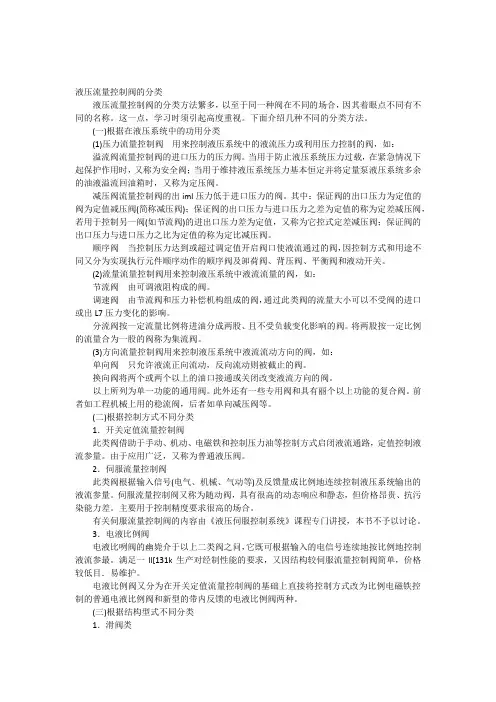

液压流量控制阀的分类液压流量控制阀的分类方法繁多,以至于同一种阀在不同的场合,因其着眼点不同有不同的名称。
这一点,学习时须引起高度重视。
下面介绍几种不同的分类方法。
(一)根据在液压系统中的功用分类(1)压力流量控制阀用来控制液压系统中的液流压力或利用压力控制的阀,如:溢流阀流量控制阀的进口压力的压力阀。
当用于防止液压系统压力过载,在紧急情况下起保护作用时,又称为安全阀;当用于维持液压系统压力基本恒定并将定量泵液压系统多余的油液溢流回油箱时,又称为定压阀。
减压阀流量控制阀的出iml压力低于进口压力的阀。
其中:保证阀的出口压力为定值的阀为定值减压阀(简称减压阀);保证阀的出口压力与进口压力之差为定值的称为定差减压阀,若用于控制另一阀(如节流阀)的进出口压力差为定值,又称为它控式定差减压阀;保证阀的出口压力与进口压力之比为定值的称为定比减压阀。
顺序阀当控制压力达到或超过调定值开启阀口使液流通过的阀,因控制方式和用途不同又分为实现执行元件顺序动作的顺序阀及卸荷阀、背压阀、平衡阀和液动开关。
(2)流量流量控制阀用来控制液压系统中液流流量的阀,如:节流阀由可调液阻构成的阀。
调速阀由节流阀和压力补偿机构组成的阀,通过此类阀的流量大小可以不受阀的进口或出L7压力变化的影响。
分流阀按一定流量比例将进油分成两股、且不受负载变化影响的阀。
将两股按一定比例的流量合为一股的阀称为集流阀。
(3)方向流量控制阀用来控制液压系统中液流流动方向的阀,如:单向阀只允许液流正向流动,反向流动则被截止的阀。
换向阀将两个或两个以上的油口接通或关闭改变液流方向的阀。
以上所列为单一功能的通用阀。
此外还有一些专用阀和具有丽个以上功能的复合阀。
前者如工程机械上用的稳流阀,后者如单向减压阀等。
(二)根据控制方式不同分类1.开关定值流量控制阀此类阀借助于手动、机动、电磁铁和控制压力油等控制方式启闭液流通路,定值控制液流参量。
由于应用广泛,又称为普通液压阀。
液压控制阀的分类及作用:液压控制阀是液压系统中控制油液方向、压力和流量的元件。
借助于这些阀,便能对执行元件的启动、停止、方向、速度、动作顺序和克服负载的能力进行控制与调节,使各类液压机械都能按要求协调地进行工作。
液压阀的分类:A【按用途分】液压阀可分为方向控制阀(如单向阀和换向阀)、压力控制阀(如溢流阀、减压阀和顺序阀等)和流量控制阀(如节流阀和调速阀等)。
这三类阀还可根据需要相互组合成为组合阀,如单向川页序阀、单向节流阀、电磁溢流阀等,使得其结构紧凑,连接简单,并提高了效率。
B【按工作原理分】液压阀可分为开关阀(或通断阀)、伺服阀、比例阀和逻辑阀。
开关阀调定后只能在调定状态下工作,本章将重点介绍这一使用最为普遍的阀类。
伺服阀和比例阀能根据输入信号连续地或按比例的控制系统的数据。
逻辑阀则按预先编制的逻辑程序控制执行元件的动作。
C【按安装连接形式分】按安装连接形式,液压阀可分为:(1)螺丝式(管式)安装连接。
阀的油口用螺丝管接头和管道及其他元件连接,并由此固定在管路上。
这种方式适用于简单液压系统。
(2)(2)螺旋式安装连接。
阀的各油口均布置在同一安装面上,并用螺丝固定在与阀有对应油口的连接板上,再用管接头和管道与其他元件连接;或者把这几个阀用螺丝固定在一个集成块的不同侧面上,在集成块上打孔,沟通各阀组成回路。
由于拆卸阀时无需拆卸与之相连的其他元件,故这种安装连接方式应用较广。
(3)叠加式安装连接。
阀的上下面为连接结合面,各油口分别在这两个面上,且同规格阀的油口连接尺寸相同。
每个阀除其自身的功能外,还起油路通道的作用,阀相互叠装便成回路,无需管道连接,故结构紧凑,阻力损失很小。
(4)法兰式安装连接。
和螺丝式连接相似,只是法兰式代替螺丝管接头。
用于通径!32_以上的大流量系统。
它的强度高,连接可靠。
(5)插装式安装连接。
这类阀无单独的阀体,由阀芯、阀套等组成的单元体插装在插装块的预制孔中,用连接螺丝或盖板固定,并通过块内通道把各插装式阀连接组成回路,插装块起到阀体和管路的作用。
液压阀的分类液压阀是液压系统中的重要元件,用于控制液压系统中的流量、压力和方向。
根据其功能和结构特点,液压阀可以分为几种不同的分类。
一、按照控制方式分类1. 手动控制阀:手动控制阀是一种简单的液压阀,通过手动操作控制液压系统的流量和方向。
手动控制阀通常由手柄、阀芯和阀体组成,操作简便,适用于小型液压系统。
2. 电动控制阀:电动控制阀是利用电动机驱动阀芯运动,通过电磁铁或电动机控制液压阀的开启和关闭。
电动控制阀可根据需要进行自动化控制,适用于需要频繁调节和远程控制的液压系统。
3. 比例控制阀:比例控制阀根据输入的电信号,通过比例放大器控制阀芯的移动,实现对液压系统流量和压力的精确控制。
比例控制阀具有高精度和可靠性,广泛应用于要求精密控制的液压系统,如工业自动化、机床等领域。
二、按照控制对象分类1. 流量控制阀:流量控制阀用于控制液压系统中的流量大小,通常是通过调节阀芯的开度来实现。
流量控制阀广泛应用于液压系统中的液压马达、液压缸等部件,用于控制其运动速度和力。
2. 压力控制阀:压力控制阀用于控制液压系统中的压力大小,保护液压系统不受过载或压力过高的损坏。
常见的压力控制阀包括溢流阀、安全阀和减压阀等。
3. 方向控制阀:方向控制阀用于控制液压系统中液压流体的流向,通常包括单向阀、换向阀和联动阀等。
方向控制阀广泛应用于液压系统中的液压缸、液压马达等部件,用于控制其运动方向。
三、按照结构类型分类1. 柱塞阀:柱塞阀是一种常见的液压阀,通过阀芯上的柱塞和阀座之间的间隙控制液压系统的流量或压力。
柱塞阀结构简单紧凑,适用于高压和大流量的液压系统。
2. 旋塞阀:旋塞阀通过阀芯上的旋塞与阀座之间的旋转运动,控制液压系统的流量和压力。
旋塞阀具有流量大、压力损失小的特点,广泛应用于工程机械和冶金设备等领域。
3. 膜片阀:膜片阀是利用薄膜片的弯曲变形控制液压系统的流量和压力。
膜片阀结构简单、密封性好,适用于高精度和高可靠性要求的液压系统。
液压阀的种类引言:液压阀作为液压系统中的重要组成部分,在工程领域中扮演着至关重要的角色。
液压阀的功能是控制流体的流动,并用于控制液压设备的工作状态。
本文将介绍几种常见的液压阀类型,包括溢流阀、插装阀、方向阀和比例阀等。
一、溢流阀溢流阀是一种常见的液压阀,用于限制液压系统的压力。
当系统压力超过设定值时,阀门自动打开,以将多余的液体引回油箱。
溢流阀通常由一个弹簧和一个可调节的开关组成,可以灵活地调整溢流阀的设定压力。
二、插装阀插装阀是一种小型液压阀,适用于需要紧凑设计的液压系统。
插装阀由一个插头和一个插座组成,插装在液压系统的管路中。
插装阀具有多种功能,例如流量控制、压力控制和方向控制等。
插装阀的优点是易于安装和更换,适用于多种应用场合。
三、方向阀方向阀是一种用于控制液压系统中油液流向的阀门。
方向阀通常由一个或多个阀门组合而成,用于控制液体的流动方向。
方向阀有多种类型,包括手动方向阀、电磁方向阀和液控方向阀等。
方向阀的作用是将液体引导到所需的位置,实现液压设备的正常运行。
四、比例阀比例阀是一种特殊的液压阀,用于精确控制液压系统中的流量或压力。
比例阀可以根据输入信号的变化来控制阀口的开度,从而实现对液压设备的精确控制。
比例阀广泛应用于需要高精度控制的系统,例如工业自动化生产线和机器人控制系统等。
五、安全阀安全阀是一种用于保护液压系统安全的阀门。
当系统压力超过安全阀的设定压力时,安全阀会自动打开,以释放油液并降低系统压力。
安全阀通常由一个调节弹簧和一个可调节的开关组成,可以根据需要调整设定压力。
六、逻辑阀逻辑阀是一种用于根据系统需求来控制液压系统中流量和压力的阀门。
逻辑阀根据输入信号的变化,通过改变阀门的开度来控制油液的流动。
逻辑阀具有复杂的结构和高精度的控制功能,广泛应用于需要复杂控制的液压系统中。
结论:液压阀是液压系统中不可或缺的组成部分,通过对液体的流动和压力的控制,实现液压系统的正常运行。
本文介绍了几种常见的液压阀类型,包括溢流阀、插装阀、方向阀、比例阀、安全阀和逻辑阀等。
一、实训目的液压阀是液压系统中的重要组成部分,其作用是控制和调节液压油的流动方向、流量和压力。
通过本次液压阀拆装实训,旨在提高学生对液压阀的认识,掌握液压阀的拆装方法和步骤,培养实际操作技能,并了解液压阀的工作原理和性能。
二、实训内容1. 液压阀的种类及特点2. 液压阀的拆装步骤3. 液压阀的清洗与保养4. 液压阀的性能测试三、实训过程1. 液压阀的种类及特点液压阀主要分为以下几类:(1)方向控制阀:包括单向阀、液控单向阀、换向阀等,用于控制液压油的流动方向。
(2)流量控制阀:包括节流阀、调速阀、分流集流阀等,用于调节液压油的流量。
(3)压力控制阀:包括溢流阀、减压阀、顺序阀、平衡阀等,用于调节液压系统的压力。
(4)多路换向阀:用于实现多路油路的控制。
液压阀的特点:(1)结构紧凑,性能稳定。
(2)密封性好,泄漏量小。
(3)操作方便,响应速度快。
2. 液压阀的拆装步骤(1)拆卸液压阀:首先,将液压阀从液压系统中取出。
然后,使用扳手、螺丝刀等工具拆卸液压阀的连接螺栓,取下阀体。
(2)拆卸阀芯:将阀体放置在平整的工作台上,使用扳手、螺丝刀等工具拆卸阀芯。
注意,拆卸过程中要小心,避免损坏密封面。
(3)清洗与检查:将拆卸下来的阀芯、阀体等部件放入清洗液中,进行清洗。
清洗后,检查各部件的磨损情况,如密封面、阀芯、阀座等。
(4)组装液压阀:按照拆卸的逆顺序,将清洗干净的部件组装回阀体。
组装过程中,注意各部件的配合间隙和密封性能。
(5)调试与测试:组装完成后,将液压阀安装回液压系统,进行调试和测试。
检查液压阀的密封性能、流量、压力等参数,确保液压阀正常工作。
3. 液压阀的清洗与保养(1)清洗:液压阀的清洗主要采用清洗液进行。
清洗液应选用适合液压阀材料的清洗剂,如煤油、柴油等。
(2)保养:液压阀的保养主要包括以下几点:①定期检查液压阀的密封性能,确保无泄漏。
②检查液压阀的磨损情况,如密封面、阀芯、阀座等,及时更换磨损严重的部件。
液压阀门的分类液压阀门是液压系统中的重要组成部分,用于控制液压系统中的流量、压力和方向等参数。
根据其功能和结构特点,液压阀门可以分为以下几类:一、按控制方式分类1. 手动控制阀:通过手动旋转或推拉操作,控制阀门的开关和流量大小。
2. 电磁控制阀:通过电磁铁的控制,使阀门的开关和流量大小得以控制。
3. 比例控制阀:通过电气信号或机械信号控制,使阀门的开度和流量大小与输入信号成比例。
4. 伺服控制阀:通过电气信号或机械信号控制,使阀门的开度和流量大小与输入信号成比例,并能自动调节输出压力。
二、按结构分类1. 直动式阀:阀芯直接与阀杆相连,通过阀杆的上下运动来控制阀门的开关和流量大小。
2. 柱塞式阀:阀芯为柱塞形状,通过柱塞的上下运动来控制阀门的开关和流量大小。
3. 旋转式阀:阀芯为旋转体,通过旋转来控制阀门的开关和流量大小。
4. 膜片式阀:阀芯为膜片形状,通过膜片的变形来控制阀门的开关和流量大小。
三、按作用方式分类1. 溢流阀:用于控制液压系统的最大压力,当系统压力超过设定值时,阀门自动打开,将多余的液压油流回油箱。
2. 定量泵控制阀:用于控制液压泵的流量大小,使其与系统需求相匹配。
3. 方向控制阀:用于控制液压系统中液压油的流向,实现液压系统中各个执行元件的动作。
4. 压力控制阀:用于控制液压系统中的压力大小,保证系统的稳定性和安全性。
以上是液压阀门的主要分类方式,不同类型的阀门在液压系统中扮演着不同的角色,起到了重要的作用。
在实际应用中,需要根据具体的系统需求和工作条件选择合适的阀门类型,以保证系统的正常运行和安全性。
阀门是家中水管布局中非常重要的一个部件。
一般的阀门起到的作用就是开启或停止介质的双向流动,而单向阀就是控制单向流动的产品。
来给大家介绍一下单向阀种类吧一、简介单向阀是流体只能沿进水口流动,出水口介质却无法回流,俗称单向阀。
单向阀就是止回阀旋启式止回阀安装位置不受限制,通常安装于水平管路,但也可以安装于垂直管路或倾料管路上。
安装止回阀时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。
底阀应安装在水泵吸水管路的底端。
止回阀关闭时,会在管路中产生水锤压力,严重时会导致阀门、管路或设备的损坏,尤其对于大口管路或高压管路,故应引起止回阀选用者的高度注意。
止回阀只供防止各类管路或设备上流体介质逆流的单向启闭阀。
二、分类普通单向阀和液控换向阀:1.普通单向阀,单向阀又称止回阀,它使液体只能沿一个方向通过,反向流通时则不通。
单向阀可用于液压泵的出口。
防止系统油液倒流;用于隔开油路之间的联系,防止油路相互干扰;也可用作旁通阀,与其它类型的液压阀相并联,从而构成组合阀。
对单向阀的主要性能要求是:油液向一个方向通过时压力损失要小;反向不通时密封性要好;动作灵敏,工作时无撞击和噪声。
作用:使油液只能向一个方向流动,而不允许反向流动。
1、分类:从结构上分:钢球式和锥阀式从连接方式上分:管式和板式,在系统中的作用:(1)作单向阀:控制油液流动方向,此时弹簧较软,开启压力为:0.03 ~0.05MPa ;(2)作背压阀:使回油保持一定压力,此时弹簧较硬,背压力为:0 .2~0 .6MPa ;(3)与其它阀组合成单向控制阀。
2.液控单向阀(pilot check valve)普通单身阀是通过调节弹簧的松紧来控制,而液控单向阀则是通过液压来实现。
液控单向阀是允许液流向一个方向流动,反向开启则必须通过液压控制来实现的单向阀。
液控单向阀可用作二通开关阀,也可用作保压阀,用两个液控单向阀还可以组成液压锁。
各种液压控制阀图型符号和功用一、方向控制阀:名称功用职能符号说明单向阀允许液流单向通过,反向被截止。
液控单向阀既有单向止回作用又能使阀在控制油的控制下实现阀的反向开启。
双向液压锁当两条进口油路无油压,两条出口油路被锁闭。
当一条进口油路有油压,另一条油路双向导通。
换向阀用于将两个或两个以上的油口接通或切断改变液流方向。
人力控制按扭式拉钮式按—拉式手柄式踏板式双向踏板式一般符号机械控制顶杆式可变行程式弹簧式滚轮式电气控制单作用电磁式双作用电磁式比例电磁式比例双电磁式例:三位四通Y型弹簧复位双作用电磁阀压力控制加压或卸压控制差动控制例子:三位四通O型弹簧复位液动阀先导控制加压控制液动式(外控)二级(内控内泄)电液式(外控)例子:三位四通O型外控电液阀卸压控制液动式(内泄控制)(外泄控制)电液式(外控外泄)反馈控制一般符号梭阀有两个进口和一个公共出口,在进口压力的作用下,出口自动地与其中一个进口接通的阀。
或门型与门型二、压力控制阀:名称功用职能符号说明溢流阀控制阀的进口压力的压力阀。
直动型溢流阀先导型溢流阀先导型电磁溢流阀卸荷溢流阀一般符号减压阀使流经阀的油液节流降压,以便从系统中分出油压较低的支路。
直动型减压阀先导型减压阀定比减压阀定差减压阀一般符号顺序阀用油压信号控制油路接通或隔断的阀,常用来自动控制油缸或油马达的动作顺序。
直动型直控顺序阀直动型外控顺序阀先导型顺序阀单向顺序阀(平衡阀)一般符号卸荷阀使油泵或油路卸荷(卸压),减小功率消耗。
顺序阀和先导型溢流阀都可以作为卸荷阀使用。
名称功用职能符号说明节流阀靠改变阀的开度来改变通流面积,从而控制流量,借以控制执行机构的运动速度。
不可调节流阀可调节流阀单向节流阀油压差、油温、油的状况、节流口堵塞影响流量的稳定性。
调速阀(普通型调速阀)提供稳定的流量使执行元件运动速度稳定。
普通型调速阀温度补偿型调速阀轻载时功率损耗比溢流节流阀大,油液发热程度较大。
溢流节流阀提供稳定的流量使执行元件运动速度稳定。
液压阀的种类The final revision was on November 23, 2020液压阀的种类(所有的)溢流阀﹑减压阀、顺序阀、节流阀、集流阀、分流阀、调速阀、单向阀、换向阀、电磁阀、反向控制阀压力控制阀:溢流阀﹑减压阀和顺序阀流量控制阀:节流阀,集流阀,分流阀,调速阀方向控制阀:单向阀和换向阀压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。
(1)溢流阀:能控制液压系统在达到调定压力时保持恆定状态。
用於过载保护的溢流阀称为安全阀。
当系统发生故障,压力昇高到可能造成破坏的限定值时,阀口会打开而溢流,以保证系统的安全。
(2)减压阀:能控制分支迴路得到比主迴路油压低的稳定压力。
减压阀按它所控制的压力功能不同,又可分为定值减压阀(输出压力为恆定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。
(3)顺序阀:能使一个执行元件(如液压缸﹑液压马达等)动作以后,再按顺序使其他执行元件动作。
油泵產生的压力先推动液压缸1运动,同时通过顺序阀的进油口作用在面积A 上,当液压缸1运动完全成后,压力昇高,作用在面积A 的向上推力大於弹簧的调定值后,阀芯上昇使进油口与出油口相通,使液压缸2运动。
流量控制阀利用调节阀芯和阀体间的节流口面积和它所產生的局部阻力对流量进行调节,从而控制执行元件的运动速度。
流量控制阀按用途分为 5种。
(1)节流阀:在调定节流口面积后,能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。
(2)调速阀:在载荷压力变化时能保持节流阀的进出口压差为定值。
这样,在节流口面积调定以后,不论载荷压力如何变化,调速阀都能保持通过节流阀的流量不变,从而使执行元件的运动速度稳定。
(3)分流阀:不论载荷大小,能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀;得到按比例分配流量的为比例分流阀。
(4)集流阀:作用与分流阀相反,使流入集流阀的流量按比例分配。
(5)分流集流阀:兼具分流阀和集流阀两种功能。
方向控制阀按用途分为单向阀和换向阀。
单向阀:只允许流体在管道中单向接通,反向即切断。
换向阀:改变不同管路间的通﹑断关系﹑根据阀芯在阀体中的工作位置数分两位﹑三位等;根据所控制的通道数分两通﹑三通﹑四通﹑五通等;根据阀芯驱动方式分手动﹑机动﹑电动﹑液动等。
当阀芯处於中位时,全部油口切断,执行元件不动;当阀芯移到右位时,P 与A 通,B 与O 通;当阀芯移到左位时,P 与B 通,A 与O 通。
这样,执行元件就能作正﹑反向运动。
换向阀换向阀的作用是利用阀芯位置的改变,改变阀体上各油口的连通或断开状态,从而控制油路连通、断开或改变方向。
生产销售换向阀的知名厂商有:Parker美国派克,DENISON美国丹尼逊,HAWE德国哈威,TOYOOKI日本丰兴,VICKERS美国威格士等。
电磁换向阀(1)结构原理1)WE型电磁换向阀图43、图44、图45和图46分别是不同通径的WE型电磁换向阀的结构原理图。
电磁换向阀的基本工作原理是相同的,通过电磁铁控制滑阀阀芯的不同位置,以改变形油液的流动方向。
当电磁铁断电时,滑阀由弹簧保持在中间位置或初始位置(脉冲式阀除外)。
若推动故障检查按钮可使滑阀阀芯移动。
图43 WE5型电磁换向阀结构原理图1—阀体;2—电磁铁(左为交流电磁铁,右为直流电磁铁);3—滑阀;4—复位弹簧;5—推杆;6—故障检查按钮;7—橡胶保护罩图44 WE6型电磁换向阀结构原理图1—阀体;2—电磁铁;3—滑阀;4—复位弹簧;5—推杆;6—故障检查按钮图45 4WE10E10/A型湿式电磁换向阀结构原理图1—阀体;2—湿示电磁铁;3—滑阀;4—复位弹簧;5—推杆;6—故障检查按钮图46 4WE10E10/L…型干式交流电磁换向阀结构原理图1—阀体;2—干式电磁铁;3—滑阀;4—复位弹簧;5—推杆;6—故障检查按钮DIRECTIONAL CONTROL VALVESMiniature VALVESMiniature 4-Way Directional Control Valves4way 2 positionreversing valve1.4-Way Reversing Solenoid ValveProduct Description4-way valve is used for heat-pump air conditioning system to control the direction of the refrigerant flow to realize heating and cooling cycle of system.Refrigerant: R22, R40C7, R410aMax working pressure:Power: Connection: 5/16"to 1-1/8"(D); 3/8"to 1-3/8"(E, S, C)Company:4-way directional control valves Figures 8-11 to 8-15 show different configurations available in 4-way directional control valves. They range from the simple, two-position, single, directsolenoid, spring-return valve shown in Figure 8-11, to the more complex three-position, double solenoid, pilot-operated, spring-centered, external-pilot supply, external drain valve shown in Figure 8-15.Figure 8-11.4-way, 2-positiondirectsolenoid-operatedspring return.4-Way, 2-Position, Spool4-Way, 2-Position, Spool Example Schematic •Available with “normally open”, “normally closed” and reversing, with an array of spool options.•Commonly used for directional control of motors or cylinders.Used in combination to duplicate a four-way, three-position valve, creating an economical, compact and high flowfunction.•Flow range: 8-60 l/min [2-16 US gal/min].•Pressure capability up to 240 bar [3,500 psi].SMC Valves4-way 2 position single solenoid Bosch Rexroth4-way 2 position single solenoid Valve Model 840 w/ Electrical Spade ConnectorsTheory ofoperation电磁阀多是控制液体单向导通和关闭的,而四通阀是冷暖空调上专用的,是控制从压缩来源:互联网作者:佚名日期:2009年12月01日访问次数:987图一机出来的制冷剂流动方向的设备,从而达到空调制冷或制热的目的。
图二工作原理:四通阀不同于普通直动式电磁阀,它必须在一定压力下才能正常工作,四通阀由三个部分组成:先导阀,主阀和电磁线电磁线圈可以拆卸,先导阀与主阀焊接成一体。
当电磁阀线圈处于断电状态,如图一,先导滑阀在右侧压缩弹簧驱动下左移体进入毛细管①后进入右端活塞腔,另一方面,左端活塞腔的气体排出,由于活塞两端存在压差,活塞及主滑阀左移,使排气管室外机接管(C管)相通,另两根接管相通,形成制冷循环。
当电磁阀线圈处于通电状态,如图二,先导滑阀在电磁线圈产生的下克服压缩弹簧的张力而右移,高压气体进入毛细管①后进入左端活塞腔,另一方面,右端活塞腔的气体排出,由于活塞两端存活塞及主滑阀右移,使排气管(S管)与室内机接管(E管)相通,另两根接管相通,形成制热循环。
图三结构:中间位置,由四通阀结构不难发现,当主滑阀处于中间位置状态时,如上图所示,E、S、C三条接管相互通气,产生中间时,压缩机高压管内的冷媒可以直接流回低压管。
设计中间流量的目的是当主滑阀处在中间位置时,能起到卸压的作用,使系统破坏。
四通阀串气故障的形成:四通换向的基本条件是活塞两端的压力差(F1—F2)必须大于摩擦阻力f,否则,四通阀将不会换向。
换向所需的最低动作靠系统流量来保证的(图三所示)。
当左右活塞腔的压力差大于摩擦阻力f时,四通阀换向开始,当主滑阀运动到中间位置时,E、S、C三条接管相互导通,压缩机排出的冷媒从四通阀D接管直接经E、C接管流向S接管(压缩机回气口),使压力差快速成瞬时串气状态(中间流量状态)。
此时,若压缩机的排气流量远大于四通阀的中间流量,便可以建立足够大的换向压力差而使向到位;反过来,若压缩机的排气量小于四通阀的中间流量,则四通阀换向所需的最低动作压力差便不能建立,即F1-F2<f,四继续换向而停在中间位置,形成串气。
图四具体的实物见图四。
四通换向阀是热泵空调器中的关键部件空调四通阀的工作原理分析换向型方向控制阀的分类及工作原理时间:2007-8-30 14:29:17 来源:中国泵阀网换向型方向控制阀(简称换向阀),是通过改变气流通道而使气体流动方向发生变化,从而达到改变气动执行元件运动方向目的。
它包括气压控制换向阀、电磁控制换向阀、机械控制换向阀、人力控制换向阀和时间控制换向阀等。
1、气压控制换向阀气压控制换向阀,是利用气体压力来使主阀芯运动而使气体改变流向的。
按控制方式不同分为加压控制、卸压控制和差压控制三种。
加压控制是指所加的控制信号压力是逐渐上升的.当气压增加到阀芯的动作压力时,主阀便换向;卸压控制是指所加的气控信号压力是减小的,当减小到某一压力值时,主阀换向;差压控制是使主阀芯在两端压力差的作用下换向。
气控换向阀按主阀结构不同,又可分为截止式和滑阀式两种主要形式。
滑阀式气控换向阀的结构和工作原理与液动换向阀基本相同。
在此主要介绍截止式换向阀。
截止式换向阀的工作原理图1所示为二位三通单气控截止式换向阀的工作原理图。
