橡胶助剂引起源于天然橡胶的硫化。

经过八十多年的研究，直到20世纪20～30年代，随着硫化促进剂的基本品种2-巯基苯并噻唑及其次磺酰胺衍生物以及对苯二胺类防老剂的工业化，橡胶助剂才基本形成体系。

目前，橡胶助剂处于稳定时期，硫化促进剂和防老剂两类主要有机助剂的产量大约为生胶消耗量的4%。

国外橡胶助剂的生产相当集中，联邦德国的拜耳股份公司和美国的孟山都公司是最主要的生产厂家。

中国橡胶助剂（指有机助剂）的生产始于1952年。

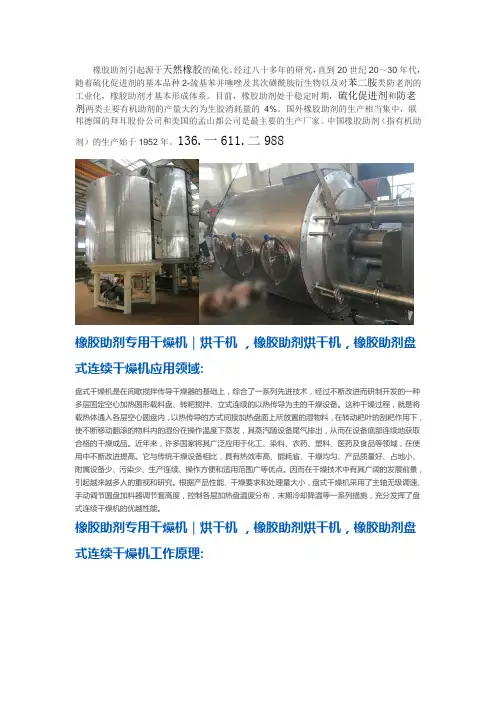

136.一611.二988橡胶助剂专用干燥机｜烘干机，橡胶助剂烘干机，橡胶助剂盘式连续干燥机应用领域:盘式干燥机是在间歇搅拌传导干燥器的基础上，综合了一系列先进技术，经过不断改进而研制开发的一种多层固定空心加热圆形载料盘、转耙搅拌、立式连续的以热传导为主的干燥设备。

这种干燥过程，就是将载热体通入各层空心圆盘内，以热传导的方式间接加热盘面上所放置的湿物料，在转动耙叶的刮耙作用下，使不断移动翻滚的物料内的湿份在操作温度下蒸发，其蒸汽随设备尾气排出，从而在设备底部连续地获取合格的干燥成品。

近年来，许多国家将其广泛应用于化工、染料、农药、塑料、医药及食品等领域，在使用中不断改进提高。

它与传统干燥设备相比，具有热效率高、能耗省、干燥均匀、产品质量好、占地小、附属设备少、污染少、生产连续、操作方便和适用范围广等优点。

因而在干燥技术中有其广阔的发展前景，引起越来越多人的重视和研究。

根据产品性能、干燥要求和处理量大小，盘式干燥机采用了主轴无级调速、手动调节圆盘加料器调节套高度，控制各层加热盘温度分布，末期冷却降温等一系列措施，充分发挥了盘式连续干燥机的优越性能。

橡胶助剂专用干燥机｜烘干机，橡胶助剂烘干机，橡胶助剂盘式连续干燥机工作原理:湿物料自加料器连续地加到干燥器上部第一层干燥盘上，带有耙叶的耙臂作回转运动使耙臂作回转运动使耙叶连续地翻抄物料。

物料沿指数螺旋线流过干燥盘表面，在小干燥盘上的物料被移送到外缘，并在外缘落到下方的大干燥盘外缘，在大干盘上物料向里移动并从中间落料口落如下一层小干燥盘中。

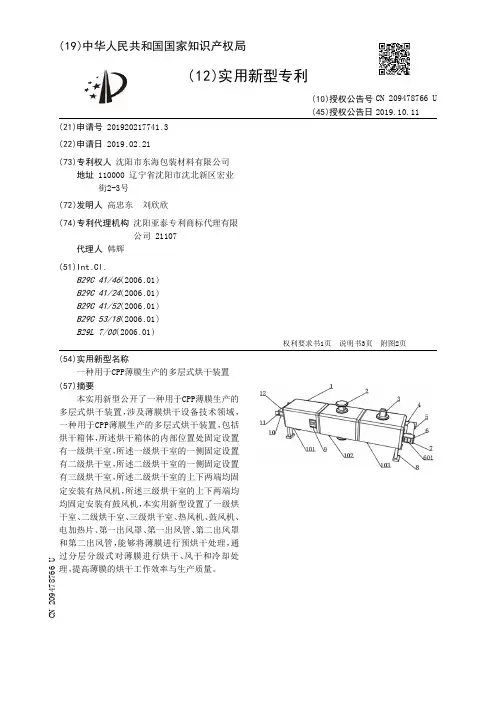

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920217741.3(22)申请日 2019.02.21(73)专利权人 沈阳市东海包装材料有限公司地址 110000 辽宁省沈阳市沈北新区宏业街2-3号(72)发明人 高忠东　刘欣欣　(74)专利代理机构 沈阳亚泰专利商标代理有限公司 21107代理人 韩辉(51)Int.Cl.B29C 41/46(2006.01)B29C 41/24(2006.01)B29C 41/52(2006.01)B29C 53/18(2006.01)B29L 7/00(2006.01)(54)实用新型名称一种用于CPP薄膜生产的多层式烘干装置(57)摘要本实用新型公开了一种用于CPP薄膜生产的多层式烘干装置，涉及薄膜烘干设备技术领域，一种用于CPP薄膜生产的多层式烘干装置，包括烘干箱体，所述烘干箱体的内部位置处固定设置有一级烘干室，所述一级烘干室的一侧固定设置有二级烘干室，所述二级烘干室的一侧固定设置有三级烘干室，所述二级烘干室的上下两端均固定安装有热风机，所述三级烘干室的上下两端均均固定安装有鼓风机，本实用新型设置了一级烘干室、二级烘干室、三级烘干室、热风机、鼓风机、电加热片、第一出风罩、第一出风管、第二出风罩和第二出风管，能够将薄膜进行预烘干处理，通过分层分级式对薄膜进行烘干、风干和冷却处理，提高薄膜的烘干工作效率与生产质量。

权利要求书1页 说明书3页 附图2页CN 209478766 U 2019.10.11C N 209478766U权　利　要　求　书1/1页CN 209478766 U1.一种用于CPP薄膜生产的多层式烘干装置，包括烘干箱体（1），其特征在于，所述烘干箱体（1）的内部位置处固定设置有一级烘干室（101），所述一级烘干室（101）的一侧固定设置有二级烘干室（102），所述二级烘干室（102）的一侧固定设置有三级烘干室（103），所述一级烘干室（101）的内部上端固定设置有电加热片（22），所述电加热片（22）的一侧固定设置有温度传感器（23），所述一级烘干室（101）的外侧固定设置有控制面板（9），所述控制面板（9）的内部固定设置有控制处理器（25），所述二级烘干室（102）的上下两端均固定安装有热风机（2），所述热风机（2）的出风端固定连接有第二出风管（19），所述三级烘干室（103）的上下两端均均固定安装有鼓风机（3），所述鼓风机（3）的出风端固定连接有第一出风管（16），所述烘干箱体（1）的一端位置处固定设置有第二支架（10），所述第二支架（10）的内侧位置处转动连接有从动转轴（11），所述从动转轴（11）的外侧表面固定套接有放卷辊（12），所述烘干箱体（1）的另一端固定设置有第一支架（4），所述第一支架（4）的内侧转动连接有主动转轴（28），所述主动转轴（28）的外侧表面固定套接有收卷辊（5），所述第一支架（4）的一侧固定设置有安装板（7），所述安装板（7）的上端表面固定安装有电机（13），所述主动转轴（28）的一端与电机（13）的输出端固定连接，所述烘干箱体（1）的一侧表面开设有进膜口（24），所述烘干箱体（1）的另一侧表面开设有出膜口（14），所述烘干箱体（1）的内部固定设置有整平导向辊（26），所述烘干箱体（1）的底端固定设置有四个支撑架（8）。

专利名称：一种自动化点胶烘干设备的工作方法专利类型：发明专利
发明人：乔亚丽
申请号：CN202010986551.5
申请日：20190318
公开号：CN112295841A
公开日：
20210202
专利内容由知识产权出版社提供
摘要：本发明公开了一种自动化点胶烘干设备的工作方法，本发明属于智能点胶烘干领域。

其中一种自动化点胶烘干设备，通过设置在输送装置的侧面和断部分别设定第一震动盘和第二震动盘，震动盘震动将工件送到出料口，解脱了人手安放工件的麻烦，提高了工作效率，同时输送装置采用同步带运输的形式，通过在组合框架上设置输送装置，其侧板的中间设置了防静电传送带，侧板和侧板之间设置了支撑条，传动平稳，无需润滑，无污染，维护方便，噪音小。

通过设置在输送装置的侧面设置校正装置，杜绝了工作中由外界震动引起的运行偏差。

提高了工件合格率，同时提高了工作效率。

申请人：南京灵雀智能制造有限公司
地址：211000 江苏省南京市江宁区麒麟科技创新园智汇路300号
国籍：CN
代理机构：南京泰普专利代理事务所(普通合伙)
代理人：窦贤宇
更多信息请下载全文后查看。

专利名称：一种橡胶干燥装置专利类型：实用新型专利
发明人：王海仙,闫朋,王堃,鲁静申请号：CN202020618257.4申请日：20200423
公开号：CN212578981U
公开日：
20210223
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种橡胶干燥装置，包括入料口，入料口的底端贯穿连接有处料箱，处料箱的内部设置有筛板，筛板的一端连接有振动电机，且振动电机位于处料箱的一侧，筛板的底端安装有旋转轴，旋转轴的外侧套接有搅拌叶，旋转轴的两端连接有驱动电机。

本实用新型通过在处料箱的顶部安装两个入水口，在入水口的底端连接设置有花洒头，通过注水进入水口，通过花洒头能够对处料箱内部工作设备进行有效的清洗，从而加强整体的卫生性，在热风发生器的一端连接有进风管，进风管一端设置有循环风机，热风在干燥工作完成后通过出风管进入循环风机接着通过进风管进入热风发生器，达到循环利用的效果，减少能源消耗提高可持续发展。

申请人：王海仙
地址：300456 天津市滨海新区新港路77号
国籍：CN
代理机构：合肥方舟知识产权代理事务所(普通合伙)
代理人：宋萍
更多信息请下载全文后查看。

专利名称：一种螺杆式连续干燥装置专利类型：发明专利
发明人：杨高品
申请号：CN202110142405.9
申请日：20210202
公开号：CN112762693A
公开日：
20210507
专利内容由知识产权出版社提供
摘要：本发明公开了一种螺杆式连续干燥装置，可以用于塑料、医药等领域的物料连续热熔干燥。

传统的挤出机干燥过程，是一种利用热源使物料受热，加剧水分子热运动使得其易于被流体带出挤压腔体。

在干燥的过程中，干燥气流由于不断吸收水蒸气而不断逼近对应温度和压力下的饱和点，干燥能力也越来越低。

本发明一种螺杆式连续干燥装置，特征在于螺杆不仅包括加料段、熔融段和均化段，还在均化段之后增设干燥段，干燥段由一段或多段混合段和一段或多端排气段组成。

高温高压的干燥介质通过混合段与聚合物熔体混合，竟而将水分气化并经排气段排出，由此实现干燥目的。

该干燥装置具有可实现连续干燥工作、工艺可控、可实现物料热熔成型与干燥一体化操作等优点。

申请人：苏州璞佩珊科技有限公司
地址：215128 江苏省苏州市吴中经济开发区吴中大道1368号3幢10层
国籍：CN
更多信息请下载全文后查看。

专利名称：一种橡胶烘箱
专利类型：实用新型专利
发明人：庄海霞
申请号：CN201621069137.3申请日：20160921
公开号：CN206207927U
公开日：
20170531
专利内容由知识产权出版社提供
摘要：本实用新型提供一种橡胶烘箱，包括烘箱本体，烘箱本体从上至下依次分为传送室、烘干室和搅拌室，在烘箱本体内传送室的侧壁上设有加热管和挡板，在挡板的下方设有用于使橡胶通过的漏网，在漏网上设有振动器，在烘箱本体的烘干室内设有若干个加热辊，在烘箱本体内传送室和搅拌室的侧壁上设有进风管和出风管，进风管与吹风机相连，出风管与吸风机相连，在搅拌室内设有机架，在机架上设有搅拌电机，在搅拌电机上设有搅拌杆，在烘箱本体内位于搅拌杆的下方设有活动板，活动板与烘箱本体外的手柄相连。

本橡胶烘箱采用从上到下一体式烘干排布，占地面积小，橡胶依次通过传送室、烘干室和搅拌室后完成烘干处理，烘干效果好，提高了烘干效率。

申请人：天津市顺天盛典运动器材有限公司
地址：300401 天津市北辰区双口镇工业园区(天津市万华车料有限公司院内)
国籍：CN
更多信息请下载全文后查看。

专利名称：连续式胶粉冷却干燥装置专利类型：实用新型专利
发明人：黄子盛
申请号：CN200920176463.8
申请日：20090901
公开号：CN201471622U
公开日：
20100519
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种废橡胶再生技术领域，具体来说是一种对脱硫橡胶粉进行冷却，干燥的机械装置。

本实用新型包括一个转筒和带动转筒旋转的驱动机构，转筒内设有螺旋导板；输送机构，与冷却转筒衔接，将胶粉输送至冷却转筒进料端；烟气收集及送风机构，该机构是在一个装有鼓风机的管道上设有冷却器，管道两端分别是设于转筒进料端的吸烟口和设于转筒出料端的吹风口，吸烟口和吹风口的气流由管道和转筒连通为循环气流通道。

冷却器是在一个水箱内安装若干气管，气管两端分别汇集到管道上，冷却器的出口端设有收集罐，烟气收集及送风机构的吸烟口设置有烟气收集器，输送机构为螺旋输送机，冷却转筒出料口处设有出料输送机，冷却转筒下方设有托轮，所述驱动机构为电机驱动。

本实用新型解决了现有技术存在的问题，出罐后的高温胶粉通过冷却供风系统迅速冷却，不易发生热氧化反应，更不易自燃；节约了冷却胶粉的工作场地，降低了对大气的污染。

申请人：黄子盛
地址：614000 四川省乐山市高新区迎宾大道9号附1号乐山市盛兴机器有限公司
国籍：CN
代理机构：成都天嘉专利事务所(普通合伙)
代理人：徐丰
更多信息请下载全文后查看。

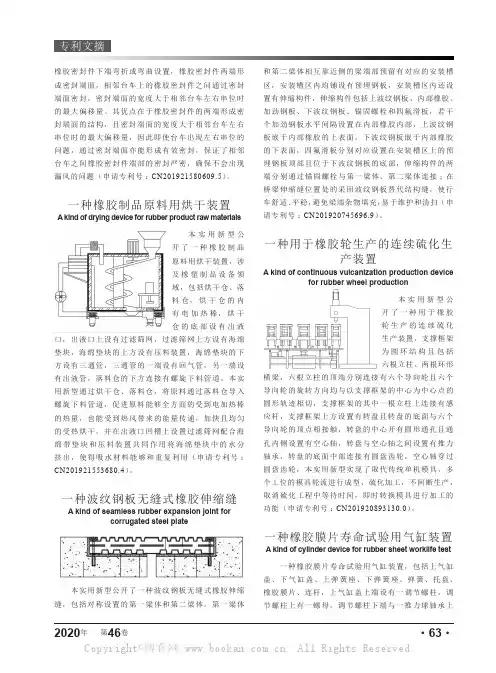

2020年 第46卷·63·橡胶密封件下端弯折或弯曲设置，橡胶密封件两端形成密封端面，相邻台车上的橡胶密封件之间通过密封端面密封，密封端面的宽度大于相邻台车左右串位时的最大偏移量。

其优点在于橡胶密封件的两端形成密封端面的结构，且密封端面的宽度大于相邻台车左右串位时的最大偏移量，因此即使台车出现左右串位的问题，通过密封端面亦能形成有效密封，保证了相邻台车之间橡胶密封件端部的密封严密，确保不会出现漏风的问题（申请专利号：CN201921580609.5）。

一种橡胶制品原料用烘干装置A kind of drying device for rubber product raw materials本实用新型公开了一种橡胶制品原料用烘干装置，涉及橡塑制品设备领域，包括烘干仓、落料仓，烘干仓的内有电加热棒，烘干仓的底部设有出液口，出液口上设有过滤筛网，过滤筛网上方设有海绵垫块，海绵垫块的上方设有压料装置，海绵垫块的下方设有三通管，三通管的一端设有回气管，另一端设有出液管，落料仓的下方连接有螺旋下料管道。

本实用新型通过烘干仓、落料仓，将原料通过落料仓导入螺旋下料管道，促进原料能够全方面的受到电加热棒的热量，也能受到热风带来的能量传递，加快且均匀的受热烘干，并在出液口凹槽上设置过滤筛网配合海绵带垫块和压料装置共同作用将海绵垫块中的水分挤出，使得吸水材料能够和重复利用（申请专利号：CN201921553680.4）。

一种波纹钢板无缝式橡胶伸缩缝A kind of seamless rubber expansion joint forcorrugated steel plate本实用新型公开了一种波纹钢板无缝式橡胶伸缩缝，包括对称设置的第一梁体和第二梁体，第一梁体和第二梁体相互靠近侧的梁端部预留有对应的安装槽区，安装槽区内均铺设有预埋钢板，安装槽区内还设置有伸缩构件，伸缩构件包括上波纹钢板、内部橡胶、加劲钢板、下波纹钢板、锚固螺栓和四氟滑板，若干个加劲钢板水平间隔设置在内部橡胶内部，上波纹钢板嵌于内部橡胶的上表面，下波纹钢板嵌于内部橡胶的下表面，四氟滑板分别对应设置在安装槽区上的预埋钢板顶部且位于下波纹钢板的底部，伸缩构件的两端分别通过锚固螺栓与第一梁体、第二梁体连接；在桥梁伸缩缝位置处的采用波纹钢板替代结构缝，使行车舒适、平稳，避免梁端杂物填充，易于维护和清扫（申请专利号：CN201920745696.9）。
