35变电站设计任务书

35kV变电站设计方案一、设计背景和目标二、工程规模和布置1.变电站规模：设计容量为35kV，电流容量为1000A，设计变电容量为35MVA。

2.布置要求：变电站采用单回线制，主变压器、断路器、隔离开关等设备按照国家标准进行布置。

三、主要设备选型与分布1.主变压器：选择容量为35MVA的35kV/10kV主变压器。

布置在变电站的主变区域，与高压侧开关设备相连。

2.断路器：选择符合35kV电缆的断路器，用于开关变电站的高压侧电源，以及与低压配电网的连接处。

3.隔离开关：采用35kV隔离开关，用于切断输电线路与变电站的连接，以及变电站的维修工作。

4.低压开关设备：包括开关柜、电源柜、补偿柜等，用于将变电站提供的电力输送到低压用户。

5.控制与保护系统：包括采样装置、继电保护装置、自动控制装置等，用于对变电站进行监测和保护。

四、主要工程控制措施1.地基工程：根据实际情况，进行土质勘察和地基设计，确保变电站设备的稳定和安全。

2.雷电防护：根据国家有关规定，进行专业的雷电防护设计和施工，保护变电站及其设备不受雷击。

3.外部环境保护：考虑到变电站的环境保护问题，采取噪声降低、粉尘防治、污水处理等措施，减少对周围环境的影响。

4.安全防护：对主变压器、断路器等重要设备进行安全防护措施，包括防爆、过温、过流等保护装置的设置。

5.操作与维护：通过培训维修人员，建立健全的操作、维修和管理制度，确保变电站的正常运行。

五、经济性分析1.设备选型：根据实际需求，选择性价比高的设备，并考虑设备的寿命和维修成本。

2.施工成本：合理安排施工进度，避免工期延误，控制施工成本。

3.运维成本：建立可靠的运维体系，定期对设备进行检修和维护，提前预防故障，降低运维成本。

六、总结本设计方案对35kV变电站的设计进行了详细规划，包括设备选型、布置、工程控制措施等方面。

通过合理的设计和施工，可确保变电站的供电安全可靠，满足电力系统的需求。

同时，经济性分析也能使变电站的建设和运行成本控制在合理范围内。

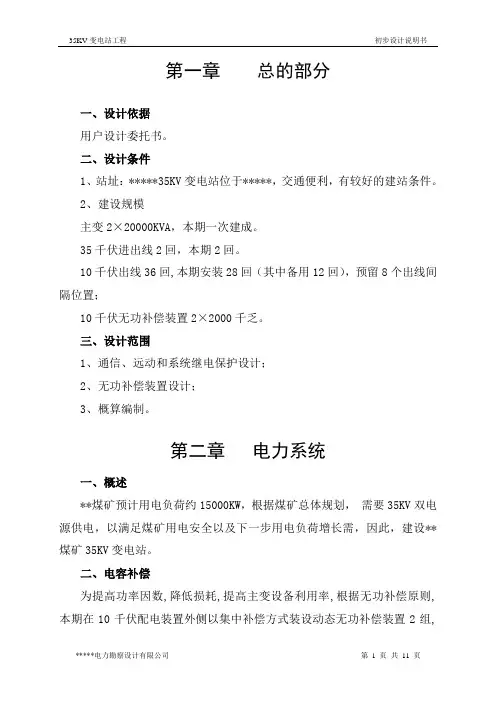

第一章总的部分一、设计依据用户设计委托书。

二、设计条件1、站址：*****35KV变电站位于*****，交通便利，有较好的建站条件。

2、建设规模主变2×20000KVA，本期一次建成。

35千伏进出线2回，本期2回。

10千伏出线36回,本期安装28回（其中备用12回），预留8个出线间隔位置；10千伏无功补偿装置2×2000千乏。

三、设计范围1、通信、远动和系统继电保护设计；2、无功补偿装置设计；3、概算编制。

第二章电力系统一、概述**煤矿预计用电负荷约15000KW，根据煤矿总体规划，需要35KV双电源供电，以满足煤矿用电安全以及下一步用电负荷增长需，因此，建设**煤矿35KV变电站。

二、电容补偿为提高功率因数,降低损耗,提高主变设备利用率,根据无功补偿原则,本期在10千伏配电装置外侧以集中补偿方式装设动态无功补偿装置2组,补偿容量为2*2000千乏。

三、接入系统方式本站由**变电站出一回线路作为主供电源，**变电站出一回线路作为第二电源，实现煤矿双电源供电。

第三章电气一次线一、建设规模主变2×20000KVA，有载调压自冷型，本期一次建成。

35千伏进出线2回，本期2回，**一回；**一回。

10千伏出线36回,本期安装28回，即：主井2回，副井2回，通风机房2回，工厂变电所2回，筛分车间2回，井下变电所2回，瓦斯泵房2回，所内低压变电所2回，备用12回。

预留出线间隔位置8回。

10千伏无功补偿装置2×2000千乏。

二、电气主接线35千伏最终规模为进出线2回，10千伏最终规模为出线36回，按照规程要求，综合考虑本地区运行习惯及运行可靠性，本设计采用单母分段接线方式，这种接线简单明了，保护配置简单。

10千伏电容器采用单星形接线。

三、电气总平面布置及配电装置型式电气总平面布置根据变电站地理位置、电源负荷的相对位置以及进出线走廊情况，电气总平面布置为：变电站两台主变压器为室外布置，其他设备为室内布置。

目录第一章本课程设计的重要任务 (1)第二章课程设计任务书 (2)第三章课程设计内容及过程 (4)1 变电所继电保护和自动装置规划 (4)1.1系统分析及继电保护规定： (4)1.2本系统故障分析： (4)1.3 10kv线路继电保护装置： (4)1.4主变压器继电保护装置设立： (4)1.5变电所的自动装置： (5)1.6本设计继电保护装置原理概述： (5)2 短路电流计算 (6)2.1系统等效电路图： (6)2.2基准参数选定： (7)2.3阻抗计算（均为标幺值）： (7)2.4短路电流计算： (7)3 主变继电保护整定计算及继电器选择 (8)3.1瓦斯保护： (8)3.2纵联差动保护： (8)3.3过电流保护： (10)3.4过负荷保护：.................................................................... 错误!未定义书签。

3.5冷却风扇自起动： ............................................................ 错误!未定义书签。

第四章课程设计总结............................................................................ 错误!未定义书签。

参考文献 ................................................................................................ 错误!未定义书签。

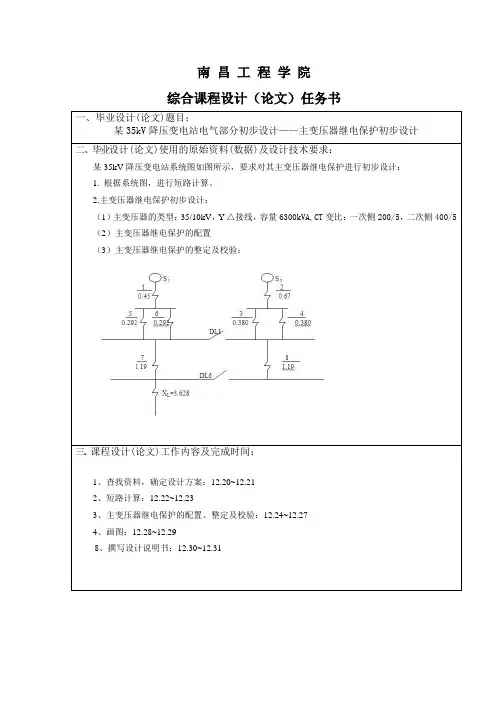

第一章本课程设计的重要任务（1）本设计为35KV降压变电所。

主变容量为6300KVA，电压等级为35/10KV；（2）搜集原始资料；（3）完毕对本系统的故障分析；（4）对10kv线路继电保护装置、主变压器继电保护装置设立、变电所的自动装置的设计；（5）对短路电流的整定与计算；（6）主变继电保护整定计算及继电器选择；（7）完毕设计报告。

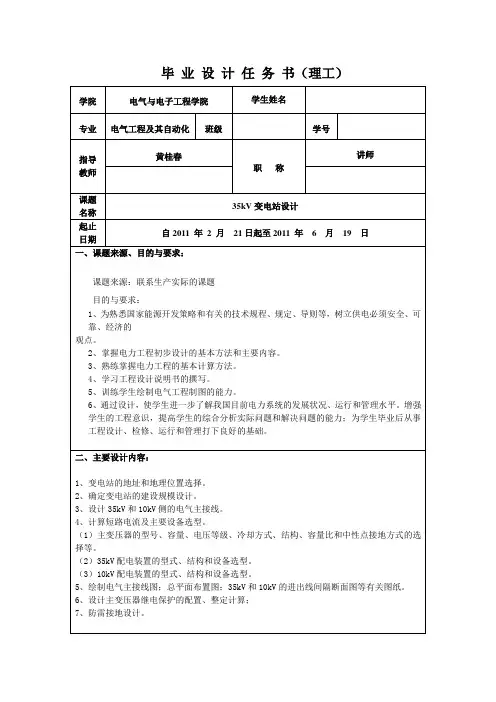

35千伏变电站设计一、设计任务1.确定变电站的总装机容量，包括变压器容量、配电设备容量等；2.设计变电站的布置，包括主变压器、配电设备、开关设备等的布局；3.确定变电站的接地系统，保证安全可靠；4.确定变电站的保护与自动化系统，包括继电保护、监控系统等。

二、设计要点1.总装机容量确定：根据所需供电负荷计算得出所需总装机容量，考虑到负荷预测和可靠性要求，以及未来的发展规划，确定变压器的容量以及配电设备的容量。

2.变电站布置：根据场地条件和工程要求，合理布置主变压器、配电设备、开关设备等。

采用合理的布局可以提高变电站的运行可靠性，降低运行成本。

3.接地系统设计：接地系统是变电站设计中非常关键的一部分，其作用是保证变电站的安全可靠运行。

需要设计合理的接地网，确保接地电阻的合格和互连性。

4.保护与自动化系统设计：变电站的保护与自动化系统是变电站运行的核心部分，其作用是保障电网的安全可靠运行。

保护系统需要设计合理的继电保护方案，包括电流保护、电压保护、接地保护等。

自动化系统需要设计合理的监控系统，实现对变电站各个设备的监测和控制。

三、设计过程1.确定总装机容量：根据所需供电负荷，结合负荷预测和可靠性要求，确定所需总装机容量。

并按照变电站的规模确定相应的主变压器容量和配电设备容量。

2.变电站布置：根据场地情况和工程要求，进行变电站的布置设计。

考虑到扩容、维护和运行可靠性，布置主变压器、配电设备、开关设备等。

合理布局可以提高设备的运维效率，降低运行成本。

3.接地系统设计：根据变电站的容量大小和场地条件，设计适当的接地系统。

接地系统需要保证接地电阻的合格和互连性，通过合理布置接地电网、接地极、接地线等设施，确保变电站的安全可靠运行。

4.保护与自动化系统设计：设计合理的继电保护方案，包括电流保护、电压保护、接地保护等。

考虑到灵敏度、可靠性和速动性等要求。

设计监控系统，实现对变电站各个设备的监测和控制，提高运行效率和安全性。

第1章任务书南昌工程学院课程设计（论文）任务书3.课程设计(论文)题目：某35kV变电所电气初步设计II、课程设计(论文)使用的原始资料(数据)及设计技术要求：1.系统阻抗X=1.02 （S j=100MV A,U j=U av）2.所址概况：变电所所址选在离某县城2公里的荒山坡上，周围有电力排灌站2座，乡镇企业3个，接近负荷中心，交通方便，地势平坦，进出线走廊尚可，无洪水威胁，地下无矿藏。

土壤电阻率100Ω m（5月测量）。

3.进出线回路及负荷数据（1）35kV进线1回，方向朝南。

（2）10kV出线6～8回（近期6回，预留2回）。

10kV总负荷2500kW，5年后5000kW，COSφ=0.8，同时率0.8。

每回出线负荷大致相等。

无一级负荷。

出现方向：3回正北，3回东北，2回西北。

（3）要求无功功率就地平衡（变电所内装有无功补偿装置）。

（4）所用电负荷自定。

I II、课程设计(论文)工作内容及完成时间：1、选择主变的容量、型号、台数2、电气主接线的设计3、选择35kV側的断路器4、编制设计说明书Ⅳ、主要参考资料：1、《发电厂变电站电气部分》马良玉2、《电力设计手册》第一册上海科技出版社3、《发电厂电气设备》华中工学院范锡普4、《电气工程专业毕业设计指南电力系统分册》中国水利电力出版社陈跃机械电气学院 09供电专业类 1 班学生：日期：自11年5月9日至11年5月20日指导教师：胡雪云助理指导教师(并指出所负责的部分)：教研室主任：附注:任务书应该附在已完成的课程设计说明书首页。

第2章设计说明书2.1 设计依据根据设计任务书给出的条件2.2 设计的原则1、要遵守国家的法律、法规。

贯彻执行国家经济建设的方针，政策和基本建设步骤，特别适应贯彻执行提高综合经济效益和促进技术进步的方针。

2、要根据国家规范、标准与有关规定，结合工程的不同性质不同要求，要实行资源的综合利用，要节约能源、水源、要保护环境，要节约用地并合理使用劳动力，要立足于自力更生。

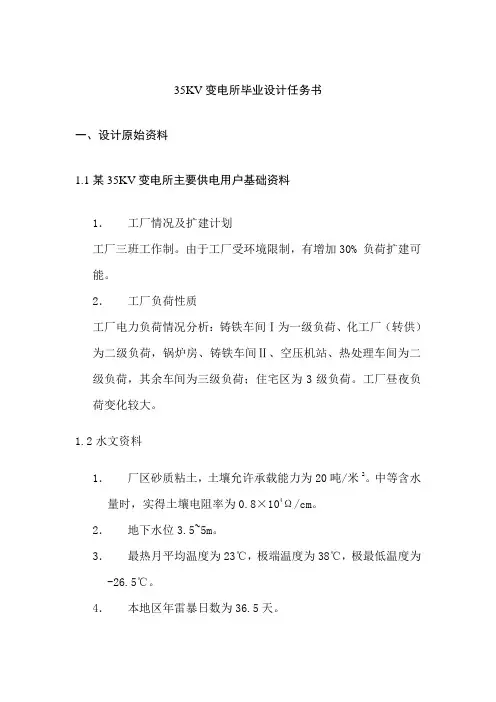

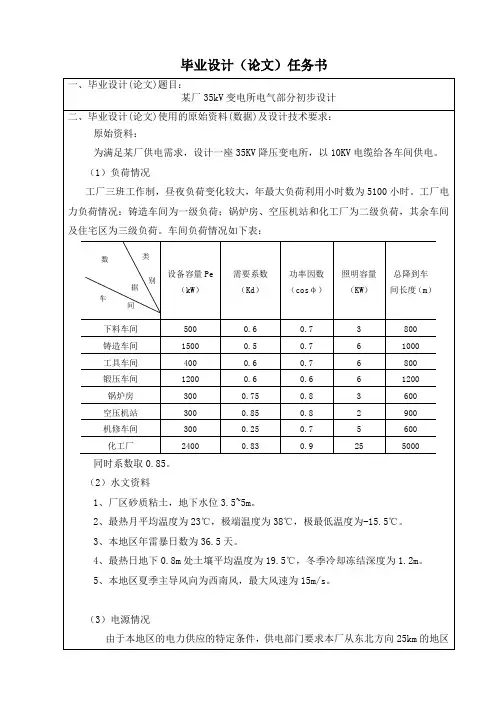

35KV变电所毕业设计任务书一、设计原始资料1.1某35KV变电所主要供电用户基础资料1．工厂情况及扩建计划工厂三班工作制。

由于工厂受环境限制，有增加30% 负荷扩建可能。

2．工厂负荷性质工厂电力负荷情况分析：铸铁车间Ⅰ为一级负荷、化工厂（转供）为二级负荷，锅炉房、铸铁车间Ⅱ、空压机站、热处理车间为二级负荷，其余车间为三级负荷；住宅区为3级负荷。

工厂昼夜负荷变化较大。

1.2水文资料1．厂区砂质粘土，土壤允许承载能力为20吨/米2。

中等含水量时，实得土壤电阻率为0.8×104Ω/cm。

2．地下水位3.5~5m。

3．最热月平均温度为23℃，极端温度为38℃，极最低温度为-26.5℃。

4．本地区年雷暴日数为36.5天。

5． 最热日地下0.8m 处，土壤平均温度为19.5℃，冬季冷却冻结深度为1.2m 。

6．本地区夏季主导风向为西南风，最大风速为15m/s 。

1.3电气工程技术指标及各材料供应情况由于本地区的电力供应的特定条件，供电部门要求本厂从东北方向45km 的地区变电所用35KV 的两回线路向本厂供电。

该电源短路电抗21.0)*3(max . k X 电源出口过电流保护时间最大为2.0s 。

1.4工厂与供电部门达成的“供电协议”内容： 1． 在本厂总变电所高压侧计量。

2． 功率因数>0.92。

3．对本厂（按大型工业用电企业基本电费）按最大需要量收取为25.00元/KW.月,表计电价（或电度电价）为0.525元/KW.h 。

大工业电价适用范围：凡以电为原动力，或以电冶炼、烘熔、熔焊、电解、电化的一切工业生产，受电变压器容量在315kVA 及以上者，均执行大工业电价。

大工业电价均实行二部制电价，即按电表抄见电度计算的电度电费和按变变压器容量（或最大需量）计算的基本电费。

表1 参考负荷表1、设计内容：a) 变电所接入系统及用户供电线路设计：根据待建变电所供用电用户总负荷、用电用户对变电所供电可靠性要求与系统接入点的距离，确定待建变电所接入系统的方式、线路电压等级、回路数、导线规格。

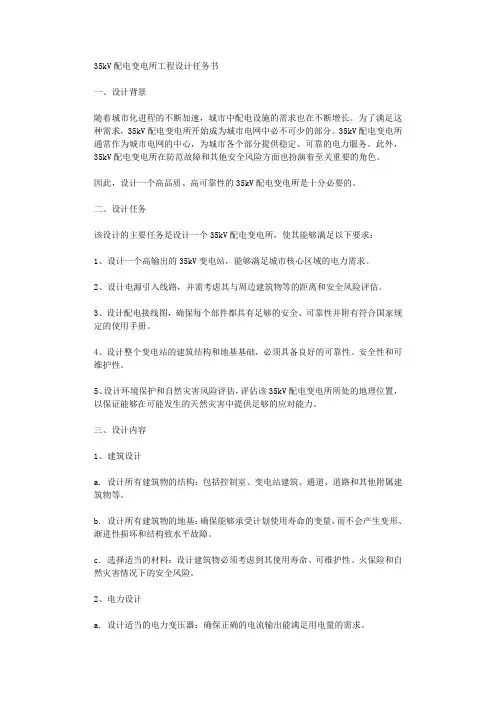

35kV配电变电所工程设计任务书一、设计背景随着城市化进程的不断加速，城市中配电设施的需求也在不断增长。

为了满足这种需求，35kV配电变电所开始成为城市电网中必不可少的部分。

35kV配电变电所通常作为城市电网的中心，为城市各个部分提供稳定、可靠的电力服务。

此外，35kV配电变电所在防范故障和其他安全风险方面也扮演着至关重要的角色。

因此，设计一个高品质、高可靠性的35kV配电变电所是十分必要的。

二、设计任务该设计的主要任务是设计一个35kV配电变电所，使其能够满足以下要求：1、设计一个高输出的35kV变电站，能够满足城市核心区域的电力需求。

2、设计电源引入线路，并需考虑其与周边建筑物等的距离和安全风险评估。

3、设计配电接线图，确保每个部件都具有足够的安全、可靠性并附有符合国家规定的使用手册。

4、设计整个变电站的建筑结构和地基基础，必须具备良好的可靠性、安全性和可维护性。

5、设计环境保护和自然灾害风险评估，评估该35kV配电变电所所处的地理位置，以保证能够在可能发生的天然灾害中提供足够的应对能力。

三、设计内容1、建筑设计a. 设计所有建筑物的结构：包括控制室、变电站建筑、通道、道路和其他附属建筑物等。

b. 设计所有建筑物的地基：确保能够承受计划使用寿命的变量，而不会产生变形、渐进性损坏和结构致水平故障。

c. 选择适当的材料：设计建筑物必须考虑到其使用寿命、可维护性、火保险和自然灾害情况下的安全风险。

2、电力设计a. 设计适当的电力变压器：确保正确的电流输出能满足用电量的需求。

b. 设计适当的电力接线：确保安全和可靠性，并便于维护。

c. 设计适当的电源接地方式：确保电源引入线路的安全和可靠性。

d. 设计防雷电系统：确保保护配电设备和人员接触。

3、环境评估和保护a. 评估地理位置风险：考虑配电变电所所处的地理位置、地勘、地质和环境因素，如：征地、市政道路和停车场等。

b. 评估周边的环境风险：评估周边建筑、输电线路和通信线路等，如：分合箱、变电站、维修车间、储备电源、变压器。

电气工程基础设计任务书一、设计内容要求设计某35KV变电所的电气部分二、原始资料1、某国营企业为保证供电需求，要求设计一座35KV降压变电所，以10KV电缆给各车间供电，一次设计并建成。

2、距本变电所7Km处有一系统变电所，由该变电所用35KV双回路架空线路向待定设计的变电所供电，在最大运行方式下，待设计的变电所高压母线上的短路功率为1080MVA 。

3、待设计的变电所10KV无电源，4、本变电所10KV母线到各个车间均用电缆供电，共向8个车间供电，其中一车间和二车间为一类max序号负荷种类计算用有功功率（kw）计算用无功功率（kvar）1 一类负荷1789 8982 二类负荷5817 28345序号车间名称额定容量（KW）功率因素（cos ）安装台数工作台数备注1 主充电机20 0.88 1 1 周期性负荷2 浮充电机 5.8 0.85 1 1 经常性负荷3 通风110.79 2 2 周期性负荷4 交流焊机10.5 0.5 1 1 周期性负荷5 检修试验点14.6 0.8 1 1 经常性负荷6 照明负载14 经常性负荷7 生活水泵用电11 经常性负荷6、环境条件1）当地最热月平均最高温度29.9°c，极端最低温度-5.9°c，最热月地面0.8m处土壤平均26.7°c ，电缆出线净距100mm。

2）当地海拔高度507.4m。

雷暴日数36.9日/年：无空气污染，变电所地处在P≤500m·Ω的黄土上。

三、设计任务1、设计本变电所的主电路，论证设计方案是最佳方案，选址主变压器的容量和台数。

2、设计本变电所的自用电路，选择自用变压器的容量和台数。

3、计算短路电流。

4、选择导体及电气设备。

四、设计成果1、设计说明书和计算书各一份2、主电路图一份五、主要参考资料1、水利电力部西北电力设计院编.电力工程电气设计手册（第一册）.北京：中国水利电力出版社，1989.122、周问俊主编.电气设备实用手册.北京：中国水利水电出版社，19993、陈化钢主编.企业供配电.北京：中国水利水电出版社，2003.94、电力专业相关教材和其它相关电气手册和规定。

目录一、课程设计目的、要求和依据 (4)（一）课程设计的目的 (4)（二）对课程设计的要求 (4)（三）课程设计所依据的文件 (4)二、课程设计内容。

、 (5)三、短路电流计算 (5)四、电网继电保护配置设计 (5)（－）继电保护配置的一般原则 (6)（二）35千伏中性点不接地电网的继电保护配置原则 (7)l、相间短路保护 (7)2、单相接地保护 (8)3过负荷保护 (8)（三）配置方案的考虑 (8)五、整定计算方法 (9)（一）相间短路的电流电压保护 (9)1、瞬时电流速断保护的整定计算— (9)2、瞬时电流电压联锁速断保护的整定计算 (11)3、限时电流速断保护的整定计算 (12)一1 一4、限时电流电压联锁速断保护的整定计算--------------------（14）5、定时限时电流保护的整定计算---------------------------------（l7）6、低电压闭锁定时限过电流保护的整定计算------------------（18）（二）相间短路的距离保护------------------------------------------（20）1、距离保护动作阻抗的整定计算----------------------------------（20）2、阻抗继电器动作阻抗的计算--------------------------------------（22）（三）单相接地的零序保护---------------------------------------------（23）1、绝缘监视装置-----------------------------------------------------（23）2、零序电流保护--------------------------------------------------------（23）（四）过负荷保护------------------------------------------------------（24）六、35千伏电网继电保护配置图的绘制--------------------------（24）七、35千伏线路继电保护回路设计---------------------------------（24）（一）继电保护回路设计的内容------------------------------------（24）1、继电保护回路和整个二次回路的关系-----------------------（24）2、继电保护回路的设计---------------------------------------------（25）（二）继电器及并联附加电阻的选择----------------------------（26）1、电流、电压继电器的选择---------------------------------------（27）2、功率继电器的选择------------------------------------------------（28）3、接地继电器的选择-----------------------------------------------（28）4、时间继电器的选择------------------------------------------------（28）5、中间继电器的选择------------------------------------------------（28）6、信号继电器及附加并联电阻-------------------------------------（29）（三）35千伏线路保护回路接线图的绘制-----------------------（31）八设计说明书的编写 (32)九、附录 (32)附录一《水电站继电保护》课程设计任务书 (32)附录二《小型水力发电站设计规范》摘录 (35)附录三《火力发电厂、变电所二次接线设计技术规定（强电部分）》摘录 (35)附录四水轮发电机运算曲线数字表 (41)附录五继电保护及自动装置图形符号 (43)附录六电力系统回路上的回路编号 (47)附录七常用继电器技术数据 (48)十、符号说明及补充说明 (63)（一）符号说明 (63)（二）补充说明 (64)十一、附图 (64)35千伏金中线控制、测量回路接线图 (64)一、课程设计目的、要求和依据（一）课程设计的目的1.在巩固《水电继电保护》课程所学理论知识的基础上，锻炼学生运用所学知识分析和解决生产实际问题的能力。

昆明理工大学成人高等教育毕业设计（论文）任务书设计（论文）题目：某工厂35kV总降压变电所设计学生姓名：学号：专业年级：学习形式：函授□夜大□脱产□函授站：毕业设计（论文）内容：一、高压供电系统设计（根据供电部门提供的资料，选择本厂最优供电电压等级）二、总降压变电所设计1、主接线设计2、短路电流计算3、主要电器设备选择4、主要设备（主变压器）继电保护设计5、配电装置设计6、防雷接地设计（只要求方案）三、设计成果1、设计说明书2、设计图纸二张（1）总降压变电站电气主接线图（2）主变压器继电保护展开图专题（子课题）题目：主变的微机保护设计（选做）内容：1、方案选择与论证2、保护原理分析3、设备选型及整定计算设计（论文）指导教师：（签字）主管教学院长：（签字）年月日设计资料某××厂总降压变电所及配电系统设计一、基础资料1、全厂用电设备情况〈1〉负荷大小用电设备总安装容量：6630kW计算负荷（10kV侧）有功：4522 kW无功：1405kVar各车间负荷统计见表8—1〈2〉负荷类型本厂绝大部分用电设备均属长期连续负荷，要求不间断供电。

停电时间超过两分钟将造成产品报废；停电时间超过半小时，主要设备池，炉将会损坏；全厂停电将造成严重经济损失，故主要车间及辅助设施均为I类负荷。

〈3〉本厂为三班工作制，全年工作时数8760小时，最大负荷利用小时数5600小时。

〈4〉全厂负荷分布，见厂区平面布置图。

（图8—1）表8—1 全厂各车间负荷统计表序号车间名称负荷类型计算负荷Pjs(kW) Qjs(kVar) Sjs(kV A)1 2 3 4 5 6 7 8 9空气压缩车间熔制成型（模具）车间熔制成型（熔制）车间后加工（磨抛）车间后加工（封接）车间配料车间锅炉房厂区其它负荷（一）厂区其它负荷（二）共计同时系数全厂计算负荷IIIIIIIII-IIIII-III78056059065056036042040044047600.95452218015017022015010011016820014480.97140580058061468658037443443448349854735.242、电源情况〈1〉工作电源本厂拟由距其5公里处的A变电站接一回架空线路供电，A变电站110kV母线短路容量为1918MV A，基准容量为1000 MV A，A变电站安装两台SFSLZ1—31500kV A／110kV三圈变压器，其短路电压u高—中=10.5%，u高—低17，u低—中=6%。

35千伏变电站简要设计说明
35千伏变电站简要设计说明
一、电气主接线
1、35千伏采用单母线接线，出线1回
2、10千伏采用单母线简易分段接线（分段间隔不设断路器），出线5回，本期3回，备用2回，电容器间隔2回
3、主变：本期2X4000kVA，远期2X10000kVA
4、无功补偿：本期2X1000kvar，远期2X（1000+1000）kvar
5、本站35千伏仅1回进线，为末端变电站，站用变设置1台，接入35千伏母线。

二、总平面布置
1、35千伏配电站装置布置在站区北侧，向北出线
2、10千伏布置在站区南侧，向西，向东南出线。

向西出线回路，需在站区内设置直角转角塔进行转角，
3、无功补充装置布置在35kV配电装置两侧，本期占用#1、#2电容器组位置，
4、控制室及其他房间，布置在10千伏配电装置西侧。

三、配电装置
1、35千伏采用户外敞开式布置，中型布置。

2、10千伏采用户外敞开式布置，
3、无功补偿装置采用户外成套装置
4、站用变为35千伏油浸式变压器，布置在室外
四、建议
10千伏向西出线的2个回来建议采用电缆出线，在控制室西侧设置1个双回路终端塔就能实现线路的转向。

35KV降压变电所课程设计目录1.设计任务书11.1分析原始资料11.2、气象及地质条件：11.3、主要设计任务：11.4、图纸要求：12.主变压器容量、型号和台数的选择22.1主变压器的选择22.2主变台数选择22.3主变型号选择32.4主变压器参数计算33.主接线形式设计43.110k V出线接线方式设计43.235k V进线方式设计43.3总主接线设计图54.短路电流计算64.1短路计算的目的64.2变压器等值电抗计算64.3短路点的确定74.4各短路点三相短路电流计算84.5短路电流汇总表95.电气一次设备的选择105.1高压电气设备选择的一般标准105.2高压断路器及隔离开关的选择115.3导体的选择165.4电流互感器的选择175.5电压互感器的选择186.防雷206.1防雷设备206.2防雷措施206.3变配电所的防雷措施217.接地227.1接地与接地装置227.2确定此配电所公共接地装置的垂直接地钢管和连接扁钢23总结24致谢25参考文献261. 设计任务书1.1分析原始资料⑴、变电站类型：35kv地方降压变电站⑵、电压等级：35kV/10kV⑶、负荷情况：主要是日常生产、生活用电，无工业用电，用电负荷较集中。

⑷、进、出线情况：35kV 侧2回进线10kV 侧6回出线⑸、系统情况：该35kV降压变电站由一个发电站供电，发电站装机容量为2×1250kW，机端电压 6.3KV,,＝0.8,降压变电站距发电站15km。

1.2、气象及地质条件：交通运输便利；周围环境无污染，无易燃、易爆、剧烈振动的场所。

1.3、主要设计任务：⑴.电气设备选择<母线、电缆、高压断路器、隔离开关、电流互感器、电压互感器和避雷器）；⑵.变电站微机综合自动化；⑶.电气设备的布置<户外35kV高压配电装置的布置和户内10kV箱式变电站的布置）。

⑷.防雷设计。

1.4、图纸要求：⑴、提交用A4纸打印的设计说明书；⑵、提交采用C AD绘制A3电气主接线图。

河北工程大学毕业设计（论文）指导书指导教师：黄尔烈职称：教授单位：信电学院一、题目：河北兴隆矿务局涝洼滩煤矿35KV变电所设计（含煤矿地面电气设备安全运行）二、毕业设计学生名单：范欣张振亮三、技术要求及原始数据：本设计是为煤矿35kV供电系统而进行的设计。

目的是建立35kV变电站，为煤矿提供可靠的用电。

整个设计包括了35kV变电站设计的所有内容。

同时考虑到煤矿供电系统的特点，对变电站的负荷进行了分组，达到合理、经济的目的；同时对功率因数进行补偿，使其达到0.9以上。

通过短路电流计算，确定了系统主接线及运行方式，同时对校验电气设备、继电保护整定、采取限流措施等提供了依据。

在选择电气设备时，考虑了变电站的室内外结构和布置、操作方便等问题。

继电保护装置保证了被保护设备或线路发生故障时，保护装置迅速动作，有选择地将故障切除。

考虑到电器设备可能的漏电现象，对变电站进行了保护接地的设计，满足了接触电压和跨步电压的要求，保证了人身安全。

为防止变电所遭到雷击，还进行了防雷保护。

采用了避雷器、避雷针、避雷线等保护措施，保证了安全。

内容：（目的、意义、任务、技术路线和具体要求）通过以上的设计，基本构成了煤矿35kV变电站的设计，满足了生产和生活的需要，达到了安全用电的要求，同时兼顾了可行性、经济性的原则。

本设计题目的任务和具体要求如下：1.设计所需原始资料的收集2.负荷统计、功率因数改善及主变的选择3.变电所供电系统拟定（输电线路选择与敷设）4.短路电流计算5. 电气设备选择6. 变电所继电保护7. 变电所供电系统8. 变电所的防雷与接地9.煤矿地面电气设备安全运行9、图纸、说明书要求（1）整体方案的设计。

需从经济、技术等方面论证所提方案的可行性，经方案比较提出最优设计方案。

（2）撰写并打印设计说明书一份，应包含上述设计内容的设计依据，设计思想，经济与技术方案比较，设计过程，设计结果等。

说明书语言流畅、简洁。

要求手工绘制一张图纸(变电所主接线图)，用计算机绘制1~2张图纸。
