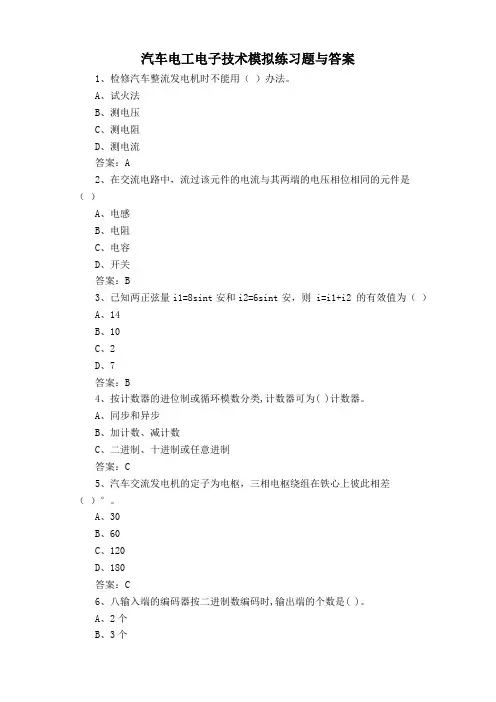

汽车电工电子技术模拟练习题与答案1、检修汽车整流发电机时不能用（）办法。
A、试火法B、测电压C、测电阻D、测电流答案：A2、在交流电路中，流过该元件的电流与其两端的电压相位相同的元件是（）A、电感B、电阻C、电容D、开关答案：B3、已知两正弦量i1=8sint安和i2=6sint安，则 i=i1+i2 的有效值为（）A、14B、10C、2D、7答案：B4、按计数器的进位制或循环模数分类,计数器可为( )计数器。
A、同步和异步B、加计数、减计数C、二进制、十进制或任意进制答案：C5、汽车交流发电机的定子为电枢，三相电枢绕组在铁心上彼此相差（）°。
A、30B、60C、120D、180答案：C6、八输入端的编码器按二进制数编码时,输出端的个数是( )。
A、2个B、3个C、4个D、8个答案：B7、汽车交流发电机的（）是磁极部分，用来在电机中产生磁场。
A、转子B、定子C、电枢D、电刷答案：A8、数码可以并行输入、并行输出的寄存器有( )A、移位寄存器B、数码寄存器C、二者皆有答案：C9、CAN总线传输系统，是在（）之间进行通信的A、传感器与电脑B、执行装置与电脑C、电脑与电脑D、传感器、执行装置与电脑三者答案：C10、有保护功能的易熔线常用于汽车的电路中，关于易熔线的说法，正确的是（）A、在线束上目测可以检查易熔线的状况B、易熔线常用于汽车的充电电路C、检测易熔线两端有电压则其状态良好D、易熔线常用于汽车的仪表电路答案：B11、检修汽车电路是维修人员经常处理的工作，下列关于汽车线路方面的说法，请指出不正确的说法是（）。
A、如果取下熔断器后将试灯跨接其两端，试灯亮则表示电路中有搭铁短路之处B、可以在导线上刺针孔来检测电压C、如果开关控制负载的搭铁，当开关发生短路时，该负载将不工作D、熔断器只要一插上就熔断，表明电路有硬短路搭铁故障答案：C12、汽车上的起动机主要采用（）。
A、他励电动机B、并励电动机C、串励电动机D、复励电动机答案：C13、传统汽车通常采用（）供电。
电子技术基础（模拟部分）综合练习题2010-12-12一．填空题：（将正确答案填入空白中）1．N型半导体是在本征半导体中掺入3价元素，其多数载流子是电子，少数载流子是空穴。
P型半导体是在本征半导体中掺入5价元素，其多数载流子是空穴，少数载流子是电子。
2．为使三极管能有效地有放大作用，要求三极管的发射区掺杂浓度最高；基区宽度最薄；集电结结面积最大。
3．三极管工作在放大区时，发射结要正向偏置，集电结反向偏置，工作在饱和区时，发射结要正向偏置，集电结正向偏置，工作在截止区时，发射结要反向偏置，集电结反向偏置。
4．工作在放大状态的三极管，流过发射结的电流主要是扩散电流，流过集电结的电流主要是漂移电流。
5．某三极管，其α=0.98，当发射极电流为2mA，其基极电流为0.04mA，该管的β值为49。
6．某三极管，其β=100，当集电极极电流为5mA，其基极电流为0.05mA，该管的α值为0.99。
7．某三极管工作在放大区时，当I B从20µA增大到40µA，I C从1mA变成2mA。
则该管的β约为 50。
8.半导体三极管通过基极电流控制输出电流，所以它属于电流控制器件。
其输入电阻较低；场效应管通过栅极电压控制输出电流，所以它属于电压控制器件。
其输入电阻很高。
9.晶体管的三个工作区是放大区，截止区，饱和区。
场效应的三个工作区是可变电阻区，饱和区，截止区。
10．场效应管又称单极型管，是因为只有一种载流子参与导电；半导体三极管又称双极型管，是因为有两种载流子参与导电。
11．串联式直流稳压电源是由组成取样电路；比较放大器；基准电压和调整管。
12．集成运算放大器的内部电路是由偏置电路, 中间放大器, 输入级和输出级四部分组成。
13．在一个三级放大电路中，已知A v1=20；A v2=-100；Av3=1，则可知这三级放大电路中A1是共基极组态；A2是共射极组态；A3是共集电极组态。
14．正弦波振荡电路一般是由如下四部分组成放大器；反馈网络；稳幅电路和选频网络。

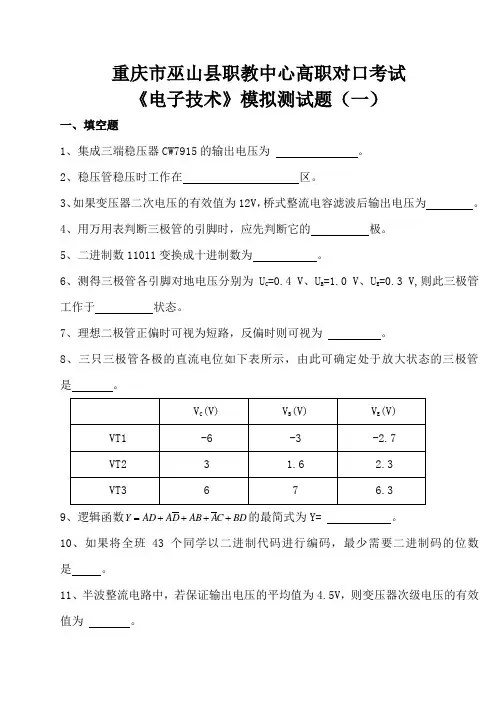

重庆市巫山县职教中心高职对口考试《电子技术》模拟测试题（一）一、填空题1、集成三端稳压器CW7915的输出电压为。
2、稳压管稳压时工作在区。
3、如果变压器二次电压的有效值为12V，桥式整流电容滤波后输出电压为。
4、用万用表判断三极管的引脚时，应先判断它的极。
5、二进制数11011变换成十进制数为。
6、测得三极管各引脚对地电压分别为U C=0.4 V、U B=1.0 V、U E=0.3 V,则此三极管工作于状态。
7、理想二极管正偏时可视为短路，反偏时则可视为。
8、三只三极管各极的直流电位如下表所示，由此可确定处于放大状态的三极管是。
9、逻辑函数Y AD AD AB A C BD=++++的最简式为Y= 。
10、如果将全班43个同学以二进制代码进行编码，最少需要二进制码的位数是。
11、半波整流电路中，若保证输出电压的平均值为4.5V，则变压器次级电压的有效值为。
12、OTL功放电路的电源电压为12V，负载电阻RL的阻值为4Ω，则电路的最大输出功率P om= 。
13、组合逻辑电路与触发器比较，最明显的特点是组合逻辑电路没有功能。
14、已知某放大电路的电源电压为E C=6V，U CE=3V，U BE=0.65V，I E=4.1mA，I C=4mA，该三极管的直流电流放大系数为。
15、用万用表欧姆档测得一只二极管的正反向电阻的阻值均较大，表明该二极管内部已。
16、OCL和OTL功放电路的结构相同，只是在供电方式和方式上做了改进。
17、三极管具有放大作用的外部条件是。
18、交流负反馈能改善放大器的性能。
19、调谐放大器是利用特性实现选频的。
20、OCL电路静态时的中点电位等于。
21、共集电极放大器的输出信号和输入信号的相位。
二、判断题1、反馈类型按取样方式分为正反馈和负反馈。
（）2、OTL功放采用单电源供电，有输出耦合电容。
（）3、从调频波中解调出原调制信号的过程称为检波。
（）4、振荡器要起振必须满足相位平衡条件，即反馈信号与输入信号反相。
模拟电子技术练习题1、差动放大器与其它放大器相比，其特点是能（ ）。
A ．克服温漂B ．稳定放大倍数C ．提高输入电阻 D.扩展通频带 2、FET 是（ ）控制器件。
A.电流B.电压C.电场D.磁场3、对某一级晶体管放大电路，要其对前一级的影响小（吸取的电流小），对后级带负载能力强，宜采用（ ）。
A.共基极放大电路B.共发射极放大电路C.共集电极放大电路D.以上电路都可以 4、要制作频率非常稳定的测试用信号源，应选用（ ）。
A..RC 桥式正弦波振荡电路B..LC 正弦波振荡电路C.石英晶体正弦波振荡电路D.以上电路都可以5、对甲乙类功率放大器，其静态工作点一般设置在特性曲线的v 。
A.放大区中部B.截止区C.放大区但接近截止区D.放大区但接近饱和区 6、负反馈放大电路的一般表达式为....1FA A A f +=，当11..>+F A 时，表明放大电路引入了（ ）。
A ．负反馈B ．正反馈C ．自激振荡 D.干扰7、已知输入信号的频率为10KHZ~12KHZ ，为了防止干扰信号的混入，应选用（ ）滤波电路。
A ．高通 B ．低通 C ．带通 D.带阻 8、负反馈放大电路产生自激振荡条件是（ ）。
A ．1..=F AB ．1..-=F AC ．1..>F A D. 1..<F A 9、在OCL 乙类功放电路中，若最大输出功率为1W ，则电路中功放管的集电极最大功耗约为（ ）。
A ．1WB ．0.5WC ．0.2W D.无法确定 10、PN 结外加正向电压时，其空间电荷区（ ）。
A.不变B.变宽C.变窄D.无法确定11．当NPN 型晶体管工作在放大区时，各极电位关系为u C u B u E （ ） 。
A. >，> B.<，< C. =，= D.≤，≤ 12、 共模抑制比越大表明电路（ ）。
A.放大倍数越稳定B.交流放大倍数越大C.输入信号中差模成分越大D.抑制温漂能力越大 13、负反馈所能抑制的干扰和噪音是（ ）。

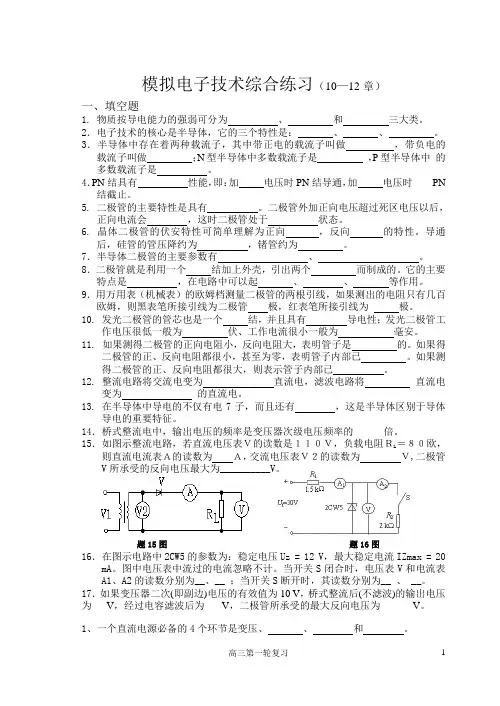

模拟电子技术综合练习（10—12章）一、填空题1. 物质按导电能力的强弱可分为、和三大类。
2．电子技术的核心是半导体，它的三个特性是：、、。
3．半导体中存在着两种载流子，其中带正电的载流子叫做，带负电的载流子叫做；N型半导体中多数载流子是，P型半导体中的多数载流子是。
4．PN结具有性能，即：加电压时PN结导通，加电压时PN 结截止。
5.二极管的主要特性是具有。
二极管外加正向电压超过死区电压以后，正向电流会，这时二极管处于状态。
6. 晶体二极管的伏安特性可简单理解为正向，反向的特性。
导通后，硅管的管压降约为，锗管约为。
7．半导体二极管的主要参数有、。
8．二极管就是利用一个结加上外壳，引出两个而制成的。
它的主要特点是，在电路中可以起、、等作用。
9．用万用表（机械表）的欧姆档测量二极管的两根引线，如果测出的电阻只有几百欧姆，则黑表笔所接引线为二极管极，红表笔所接引线为极。
10. 发光二极管的管芯也是一个结，并且具有导电性；发光二极管工作电压很低一般为伏、工作电流很小一般为毫安。
11.如果测得二极管的正向电阻小，反向电阻大，表明管子是的。
如果得二极管的正、反向电阻都很小，甚至为零，表明管子内部已。
如果测得二极管的正、反向电阻都很大，则表示管子内部已。
12.整流电路将交流电变为直流电，滤波电路将直流电变为的直流电。
13.在半导体中导电的不仅有电7子，而且还有，这是半导体区别于导体导电的重要特征。
14．桥式整流电中，输出电压的频率是变压器次级电压频率的______倍。
15．如图示整流电路，若直流电压表Ｖ的读数是１１０Ｖ，负载电阻ＲL＝８０欧，则直流电流表Ａ的读数为Ａ，交流电压表Ｖ２的读数为Ｖ,二极管V所承受的反向电压最大为__________V。
题15图题16图16．在图示电路中2CW5的参数为：稳定电压Uz = 12 V，最大稳定电流IZmax = 20 mA。
图中电压表中流过的电流忽略不计。
当开关S闭合时，电压表V和电流表A1、A2的读数分别为__、__ ；当开关S断开时，其读数分别为__ 、 __。
模拟电子技术基础部分练习题含答案一、单选题（共50题，每题1分，共50分）1、二极管在电路板上用( )表示。
A、CB、DC、RD、L正确答案：B2、根据作业指导书或样板之要求，不该断开的地方断开叫( )。
A、焊反B、短路C、开路D、连焊正确答案：C3、电感线圈磁芯调节后它的什么参数改变了？ ( )A、电流B、电压C、电阻D、电感正确答案：D4、三段固定集成稳压器CW7906的一脚是( )A、输入端B、公共端C、调整端D、输出端正确答案：B5、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。
A、截止区B、放大区C、截止区与饱和区D、饱和区正确答案：A6、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。
A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C7、下列关于变压器表述不正确的是 ( )。
A、变压器的效率越高，各种损耗越小B、变压器在高频段和低频段的频率特性较中频段好C、变压器温升值越小，变压器工作越安全D、升压变压器的变比n<1正确答案：C8、在三极管放大电路中，三极管各极电位最高的是( )A、NPN管基极B、NPN管发射极C、PNP管集电极D、PNP管发射极正确答案：D9、衡量一个差动放大电路抑制零漂能力的最有效的指标是( )A、差模电压放大倍数B、共模电压放大倍数C、共模抑制比D、电路的对称性正确答案：C10、某三极管,测得其发射结反偏，集电结反偏，则该三极管处于( )。
A、放大状态B、截止状态C、饱和状态D、失真状态正确答案：B11、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、被烧坏B、电流基本正常C、击穿D、电流为零正确答案：B12、某多级放大电路的各级电压放大倍数分别为：1、100、-100，则总的电压放大倍数( )。
A、10000倍B、-10000倍C、1倍D、100倍正确答案：B13、共发射极放大器的输出电压和输人电压在相位上的关系是( )A、同相位B、相位差360°C、相位差90°D、相位差180°正确答案：D14、在基本放大电路中，集电极电阻Rc的作用是( )A、放大电流B、调节偏置电流IBQC、把放大的电流转换成电压D、防止输入信号被短正确答案：C15、在P型半导体中，自由电子浓度（）空穴浓度。
电气设备及主系统判断模拟练习题与参考答案一、判断题（共100题，每题1分，共100分）1、直流电弧电压中，端部靠近触头的区段，导电率高，电位梯度大。
（）A、正确B、错误正确答案：B2、开关电器包括断路器、隔离开关、负荷开关和电抗器等。
（）A、正确B、错误正确答案：B3、计算电流互感器二次侧负荷容量时，应考虑二次负载电阻、二次导线电阻、接触电阻等所有电阻。
（）A、正确B、错误正确答案：A4、带有接地闸刀的隔离开关操作时必须先闭合隔离开关，后断开接地闸刀；先闭合接地闸刀，后断开隔离开关。
（）A、正确B、错误正确答案：B5、当电气设备一相绝缘损坏而与外壳相碰发生接地短路时，接地电流可以通过接地体向大地四周流散，形成半球形的电流场。
（）A、正确B、错误正确答案：A6、间隔将设备故障的影响限制在最小的范围内，以免波及相邻的电气回路。
（）A、正确B、错误正确答案：A7、单母接线的可靠性比双母接线高。
（）A、正确B、错误正确答案：B8、导体的对流散热量和导体的比热容有关。
（）A、正确B、错误正确答案：B9、分裂电抗器正常运行时，要求两臂母线的电压波动不大于母线额定电压的5%。
（）A、正确B、错误正确答案：A10、目前，核电站主要是利用核裂变反应释放能量来发电。
（）A、正确B、错误正确答案：A11、一般发电厂中都是用事故保安电源兼做备用电源。
（）A、正确B、错误正确答案：B12、除另有规定外，由发电厂、变电所区域内引出的铁路轨道不需要接地。
（）A、正确B、错误正确答案：A13、无母线接线形式的进出线一般比较多。
（）A、正确B、错误正确答案：B14、发电机断路器应具有开断非对称短路电流的能力、关合额定短路电流的能力和开断失步电流的能力。
（）A、正确B、错误正确答案：A15、110kV及以上的裸导体，应按晴天不发生全面电晕的条件校验，裸导体的临界电晕电压U。
应不高于最高工作电压。
（）A、正确正确答案：B16、为满足机械强度要求，电流互感器二次侧导线，一般要求铜线截面不得小于1.5mm²；铝线截面不得小于2.5mm²。
《模拟电子期末练习题》应用电子2班张昌文《模拟电子技术》模拟试题一二、选择题 1、稳压二极管是一个可逆击穿二极管，稳压时工作在（B）状态，但其两端电压必须（C），它的稳压值Uz才有导通电流，否则处于（F ）状态。
A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（C），该管是（D）型。
A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（NPN）E、（PNP）3、对功率放大器的要求主要是（B）、（D）、（E）。
A、U0高 B、P0大 C、功率大 D、Ri大 E、波形不失真4、共射极放大电路的交流输出波形上半周失真时为（b ），此时应该（ e ）偏置电阻。
A、饱和失真B、截止失真C、交越失真D、增大E、减小5、差分放大电路是为了（C）而设置的。
A、稳定Au B、放大信号C、抑制零点漂移6、共集电极放大电路的负反馈组态是（A ）。
A、压串负B、流串负C、压并负7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（B ）倍。
A、1 B、2 C、38、为了使放大器带负载能力强，一般引入（A ）负反馈。
A、电压B、电流C、串联9、分析运放的两个依据是（A）、（B）。
A、U-≈U+ B、I-≈I+≈0 C、U0=Ui D、Au=1试题一答案二、选择题1、B C F 2、C D 3、B C E 4、B E 5、C 6、A 7、 B 8、A 9、 A B《模拟电子技术》模拟试题五一、选择题1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。
A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（），该管是（）型。
A、（B、C、E）B、（C、B、E）C、（E、C、B）D、（NPN）E、（PNP）3、对功率放大器的要求主要是（）、（）、（）。

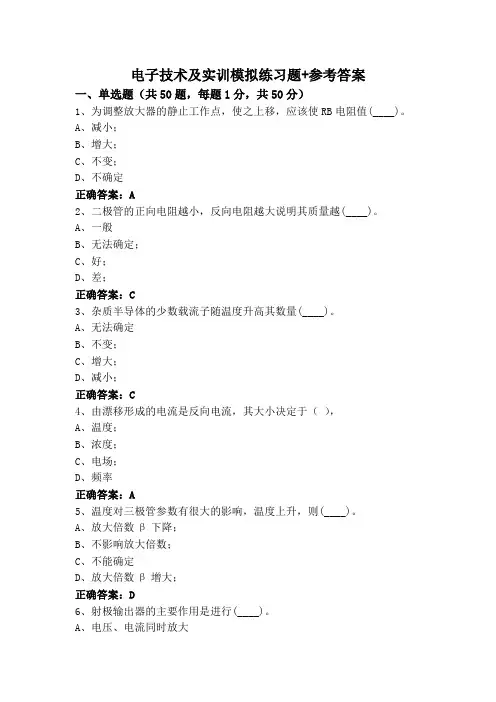

电子技术及实训模拟练习题+参考答案一、单选题（共50题，每题1分，共50分）1、为调整放大器的静止工作点，使之上移，应该使RB电阻值(____)。
A、减小；B、增大；C、不变；D、不确定正确答案：A2、二极管的正向电阻越小，反向电阻越大说明其质量越(____)。
A、一般B、无法确定；C、好；D、差；正确答案：C3、杂质半导体的少数载流子随温度升高其数量(____)。
A、无法确定B、不变；C、增大；D、减小；正确答案：C4、由漂移形成的电流是反向电流，其大小决定于（），A、温度；B、浓度；C、电场；D、频率正确答案：A5、温度对三极管参数有很大的影响，温度上升，则(____)。
A、放大倍数β下降；B、不影响放大倍数；C、不能确定D、放大倍数β增大；正确答案：D6、射极输出器的主要作用是进行(____)。
A、电压、电流同时放大B、电流放大；C、阻抗变换；D、电压放大；正确答案：C7、工作在放大区的某三极管，基极电流从40微安减小到20微安时，集电极电流从2毫安变为1毫安，其电流放大系数β约为(____)。
A、50；B、10；C、100；D、25正确答案：A8、将整流电容滤波电路的滤波电容值减小，输出电压平均值(____)。
A、增大；B、减小；C、无法确定D、不变；正确答案：B9、当温度降低时，放大电路的静态工作点随之(____)。
A、不变B、降低；C、升高；D、无法确定；正确答案：B10、三极管可看成下列哪种电源：(____)。
A、受电流控制的电流源；B、受电压控制的电压源；C、受电压控制的电流源D、受电流控制的电压源；正确答案：A11、共发射极放大器的输出电压和输入电压的相位上的关系是(____)。
A、相位差90度；B、不能确定C、同相位；D、相位差180度；正确答案：D12、PNP型三极管的三个脚分别为1、2、3。
用试验法测得三极管1端对地－6.2V，2端对地电玉为—6V, 3端对地电压为－9V，则发射极(____)。

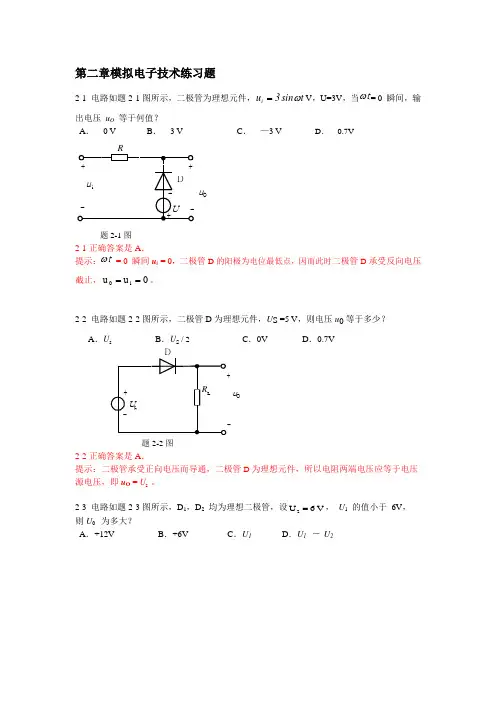

第二章模拟电子技术练习题2-1 电路如题2-1图所示，二极管为理想元件，t sin 3u i ω=V ，U=3V ，当ωt = 0 瞬间，输出电压 u O 等于何值？ A ． 0 V B ． 3 VC ． —3 VD ． 0.7Vu O题2-1图2-1正确答案是A ．提示：ωt = 0 瞬间u i = 0，二极管D 的阳极为电位最低点，因而此时二极管D 承受反向电压截止，0u u i 0==。
2-2 电路如题2-2图所示，二极管D 为理想元件，U S =5 V ，则电压u 0等于多少？ A ．U s B ．U S / 2 C ．0V D ．0.7Vu O题2-2图2-2正确答案是A ．提示：二极管承受正向电压而导通，二极管D 为理想元件，所以电阻两端电压应等于电压源电压，即u O = U s 。
2-3 电路如题2-3图所示，D 1，D 2 均为理想二极管，设V 6U 2=， U 1 的值小于 6V ， 则U 0 为多大？A ．+12VB ．+6VC ．U 1D ．U 1 － U 2O题2-3图2-3正确答案是C ．提示：D 1，D 2 均承受正向电压而导通，二极管为理想元件。
所以 u O = U 1 。
2-4 在同一测试条件下，测得三个同型号二极管的参数如下表所示，其中性能最好的一个二极管是哪一个？2-4提示：其他条件相同的情况下反向电流越小的二极管性能越好。
2-5 电路如题2-5图所示，A 点与 B 点的电位差U AB 约等于多少？A ．0.3VB ．－2.3VC ．1.0VD ．1.3VΩ100k Ω18k Ω6k ΩB题2-5图2-5正确答案是A ．提示：先将二极管摘开，求出A 点和B 点的电位：Vk k VV Vk k VV B A 36)618(126100)100100(12=Ω⨯Ω+==Ω⨯Ω+=再判断二极管承受电压情况：二极管承受正向电压而导通，2AP15是锗管，导通管压降为0.3V 。

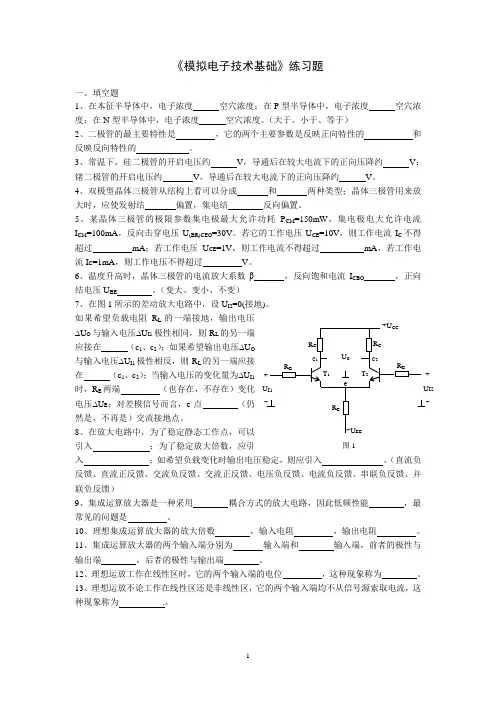

《模拟电子技术基础》练习题一、填空题1、在本征半导体中，电子浓度 空穴浓度；在P 型半导体中，电子浓度 空穴浓度；在N 型半导体中，电子浓度 空穴浓度。
（大于、小于、等于）2、二极管的最主要特性是 ，它的两个主要参数是反映正向特性的 和反映反向特性的 。
3、常温下，硅二极管的开启电压约 V ，导通后在较大电流下的正向压降约 V ；锗二极管的开启电压约 V ，导通后在较大电流下的正向压降约 V 。
4、双极型晶体三极管从结构上看可以分成 和 两种类型；晶体三极管用来放大时，应使发射结 偏置，集电结 反向偏置。
5、某晶体三极管的极限参数集电极最大允许功耗P CM =150mW ，集电极电大允许电流I CM =100mA ，反向击穿电压U (BR)CEO =30V 。
若它的工作电压U CE =10V ，则工作电流I C 不得超过 mA ；若工作电压U CE =1V ，则工作电流不得超过 mA ，若工作电流I C =1mA ，则工作电压不得超过 V 。
6、温度升高时，晶体三极管的电流放大系数β ，反向饱和电流I CBO ，正向结电压U BE 。
（变大、变小、不变）7、在图1所示的差动放大电路中，设U I2=0(接地)。
如果希望负载电阻R L 的一端接地，输出电压∆U O 与输入电压∆U I1极性相同，则R L 的另一端应接在 （c 1、c 2）；如果希望输出电压∆U O 与输入电压∆U I1极性相反，则R L 的另一端应接在 （c 1、c 2）；当输入电压的变化量为∆U I1时，R E 两端 （也存在，不存在）变化电压∆U E ；对差模信号而言，e 点 （仍然是，不再是）交流接地点。
8、在放大电路中，为了稳定静态工作点，可以引入 ；为了稳定放大倍数，应引入 ；如希望负载变化时输出电压稳定，则应引入 。
（直流负反馈、直流正反馈、交流负反馈、交流正反馈、电压负反馈、电流负反馈、串联负反馈、并联负反馈）9、集成运算放大器是一种采用 耦合方式的放大电路，因此低频性能 ，最常见的问题是 。
电力电子技术模拟练习题及答案一、判断题（共100题，每题1分，共100分）1.触发脉冲必须具有足够的功率。
（）A、正确B、错误正确答案：A2.半控桥整流电路，大电感负载不加续流二极管，电路出故障时可能会出现失控现象。
（）.A、正确B、错误正确答案：A3.电压型逆变电路为反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。
（）A、正确B、错误正确答案：A4.将直流电逆变为某一频率或可变频率的交流电直接输出到负载的过程称为无源逆变。
（）A、正确B、错误正确答案：A5.螺栓式晶闸管的优点是散热性能好。
（）A、正确B、错误正确答案：B6.电容元器件对电流的变化起阻碍作用，在电路中通直阻交。
（）A、正确B、错误正确答案：B7.全控型器件的特点是通过对门极的控制既可使其导通又可使其关断。
（）A、正确B、错误正确答案：A8.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。
（）A、正确B、错误正确答案：A9.无源逆变指的是不需要逆变电源的逆变电路。
（）A、正确B、错误正确答案：B10.晶闸管每周期导通的电度角称晶闸管的导通角。
（）A、正确B、错误正确答案：A11.有源逆变电路是把直流电能变换成50Hz交流电能送回交流电网。
A、正确B、错误正确答案：A12.在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。
（）A、正确B、错误正确答案：A13.只有晶闸管阳极与阴极间加正向电压，晶闸管就能导通。
（）A、正确B、错误正确答案：B14.门极可关断晶闸管是全控型器件。
（）A、正确B、错误正确答案：A15.降压斩波电路的输入电压为72V，输出电压为18V，则占空比为1/4。
（）A、正确B、错误正确答案：A16.电力电子器件在开通与关断的转换过程中一般不产生损耗。
（）A、正确正确答案：B17.电子技术包括信息电子技术和电力电子技术两大分支。
（）A、正确B、错误正确答案：A18.并联谐振逆变器必须是略呈电容性电路。
模拟电子技术练习题1、在多级放大电路中，后级的输入电阻是前级的负载电阻。
A. 正确B. 错误正确：【A】2、将交流电变换成脉动直流电的电路称为整流电路，全波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的0.9倍。
A. 正确B. 错误正确：【A】3、为了产生一个正弦波信号，电路应采用正反馈。
A. 正确B. 错误正确：【A】4、对于增强型MOS管，当栅源电压等于零时，无导电沟道存在。
A. 正确B. 错误正确：【A】5、某放大电路中的NPN型硅三极管，测得3个管脚a、b、c的电压为Va = -1V，Vb =-3.2V, Vc=-3.9V, 其集电极管脚是a。
A. 正确B. 错误正确：【A】6、有用信号频率高于1000Hz, 可选用高通滤波器。
A. 正确B. 错误正确：【A】7、负反馈对放大电路性能的改善体现在：提高增益的稳定性、减小非线性失真、抑制反馈环内噪声、扩展频带。
A. 正确B. 错误正确：【A】8、滤波电路的主要任务是尽量滤掉输出电路中的交流成分，同时，尽量保留其中的直流成分。
A. 正确B. 错误正确：【A】9、场效应管同双极型三极管相比，其输入电阻大。
A. 正确B. 错误正确：【A】10、在功率放大电路中，输出功率愈大，功放管的功耗愈大。
（）A. 正确B. 错误正确：【B】11、当晶体管工作于饱和状态时，其发射结反偏，集电结反偏。
（）A. 正确B. 错误正确：【B】12、三端集成稳压器7812输出电压+12V。
A. 正确B. 错误正确：【A】13、在阻容耦合多级放大电路中，影响高频信号放大的是结电容。
A. 正确B. 错误正确：【A】14、二极管正向偏置时，其正向导通电流由多数载流子的扩散运动形成。
A. 正确B. 错误正确：【A】15、阻容耦合多级放大电路各级的Q点相互独立，它只能放大交流信号。
（）A. 正确B. 错误正确：【A】16、在本征半导体中加入五价元素可形成N型半导体。
《模拟电子技术》练习题一一、选择题1、共射极放大电路的交流输出波形上半周失真时为（）失真。
共射极放大电路的交流输出波形下半周失真时为（）失真。
A 饱和B 截止C交越D频率2、当集成运放线性工作时，在两条分析依据（）（）。
A U-=U+B I-=I+=0C Uo=UiD Au=13、如果希望提高某放大器的输入电阻和增强其带负载能力，则应当选用( )。
A 电流并联负反馈B 电流串联负反馈C 电压并联负反馈D电压串联负反馈4、共射极放大电路的交流输出波形上半周失真时为（）失真，下半周失真时为（）失真。
A、饱和B、截止C、交越D、频率5、共集电极放大电路的负反馈组态是（）。
A、压串负B、流串负C、压并负6、为了使放大器带负载能力强，一般引入（）负反馈。
A、电压B、电流C、串联7、振荡器的输出信号最初是由（）而来的。
A基本放大器 B 选频网络C干扰或噪声信号8、当NPN型晶体管工作在放大区时，各极电位关系为u C( )u B( )u E。
A >B <C =D ≤9、硅二极管的正向导通压降比锗二极管的( )。
A 大B 小C 相等10、二极管两端电压大于( )电压时，二极管才导通。
A 击穿电压B 死区C 饱和11、当温度升高时，二极管的反向饱和电流( )。
A增大 B减小 C不变 D无法判定12、如果在NPN型三极管放大电路中测得发射结为正向偏置，集电结也为正向偏置，则此管的工作状态为( )。
A放大状态 B 截止状态 C饱和状态 D 不能确定。
13、晶体三极管是( )控制型器件。
A 电流控制电流源B电流控制电压源C电压控制电流源D电压控制电压源14、晶体二极管用于放大时，使其发射结、集电结处于( )。
A 发射结正偏、集电结正偏B发射结正偏、集电结反偏C 发射结反偏、集电结正偏D发射结反偏、集电结反偏15、要提高放大器的输入电阻及减小输出电阻，应采用( )负反馈放大电路。
A．电流并联 B电压并联 C电流串联 D电压串联16、空穴为少子的半导体称为( )。
第三章 模拟集成基本单元电路练习题及解答3.4 题3.4图是以三极管比例恒流源作为有源负载的射极跟随器电路（基极偏置电路未画出）。
若三极管的80=β，V U BE 6.0=时，求i R ，u A 和o R 。
解；画出电路的等效恒流源模型和交流通路分别如题3.4解图(a)和(b)所示。
由题3.4图有mA K K R R U E I BE E R 01.256.01.56.0121≈+-=+--=mA m I R R I R C 513.001.22.256.0212=⨯==∞≈o r 忽略Ω≈⨯=='K I U r C Te b 4513.026802βΩ=+=K r r r e b bb be 3.4'' （取Ω='300b b rΩ=⨯+=++=K K K R r R L be i 81410813.4)1(β995.010*******)1()1(≈⨯+⨯=+++=KK KR r R A L be L u ββΩ≈=+=538140001βbe o r R3.6 电路如题3.6图所示。
已知：Ω==K R R L c 10，Ω=K R em 1.5，Ω===K R R R b b b 221，V E C 24=，V E E 12-=-。
设1V 和2V 的β相等均为60，be r 均+－u o u i + E E +－u o u i +－C =12VE E =－12V o题3.4图(a)(b)+－u o u i + －i题3.4解图为ΩK 1。
（１）试求差模电压放大倍数ud A 、差模输入电阻id R 和输出电阻o R ，并说明o u 与i u 的相位关系；（２）求该电路的CMR K 。
（３）若断开2b R 的接“地”端，并在该端与“地”之间输入一交流电压mV t u i ωsin 25082=；并令原输入mV t u u i i ωsin 25001==。
试求出此时输出电压o u 的瞬时值表达式。
模拟电子技术练习题一、单选题(每题1分)1. 基本组态双极型三极管放大电路中，输入电阻最大的是____A______电路。
A.共发射极B.共集电极C. 共基极D. 不能确定2. 差分放大电路由双端输入改为单端输入，则差模电压放大倍数（D ）。
A．不变B．提高一倍C．提高两倍D．减小为原来的一半3. 把差分放大电路中的发射极公共电阻改为电流源可以（）A．增大差模输入电阻B．提高共模增益??C．提高差模增益D．提高共模抑制比4. 选用差分放大电路的主要原因是（A ）。
A．减小温漂B．提高输入电阻C．稳定放大倍数D．减小失真5. 对恒流源而言，下列说法不正确的为（D）。
A．可以用作偏置电路B．可以用作有源负载C．交流电阻很大D．直流电阻很大6. 放大电路A、B的放大倍数相同，但输入电阻、输出电阻不同，用它们对同一个具有内阻的信号源电压进行放大，在负载开路条件下测得A的输出电压小，这说明A的（B）。
A. 输入电阻大B. 输入电阻小C. 输出电阻大D.输出电阻小7. 深度电流串联负反馈放大器相当于一个（D）。
A. 压控电压源B. 压控电流源C. 流控电压源D. 流控电流源8. 负反馈放大电路中，反馈信号（A）。
A. 仅取自输出信号B. 取自输入信号或输出信号C. 仅取自输入信号D. 取自输入信号和输出信号9. 引入（C）反馈，可稳定电路的增益。
A. 电压B. 电流C. 负D. 正10. 构成反馈通路的元器件（A）。
A. 只能是电阻元件B. 只能是三极管、集成运放等有源器件C. 只能是无源器件D. 可以是无源器件，也可以是有源器件二、判断题(每题1分)1. 与三极管放大电路相比，场效应管放大电路具有输入电阻很高、噪声低、温度稳定性好等优点。
（）2. 差分放大电路中单端输出与双端输出相比，差模输出电压减小，共模输出电压增大，共模抑制比下降。
（）3. 差分放大电路单端输出时，主要靠电路的对称性来抑制温漂。
（）4. 单端输出的长尾式差分放大电路，主要靠公共发射极电阻引入负反馈来抑制温漂。
《模拟电子技术及应用》综合练习题（答案）
2题答案：(1) I BQ ≈20μA ，I CQ ≈I EQ ≈2mA ，U CEQ ≈6V.
(2) r be ≈1.5k Ω，A u ≈-130，R i ≈1.36k Ω，R 0≈3k Ω；(3) A us ≈-75.
3.题答案：A u ≈-1.3。
4题答案：(1) I BQ ≈27μA ，I CQ ≈I EQ ≈3.2mA ，U CEQ ≈8.8V .
(2) r be ≈1.2k Ω，A u ≈1，R i ≈51k Ω，R 0≈18Ω.
5题答案：A u ≈1066，即≈60.6dB ，R i ≈5.7k Ω，R 0≈4.7k Ω.
6题答案：u O =−R
4R 3
(1+
2R 2R 1
)(u I1−u I2)
7题答案：开环电压放大倍数A uo ＝200，反馈系数F ＝0.01，闭环电压放大倍数A uf ＝66.67 输出电压U o ＝1.33V
8题答案：(1)根据U O ＝1.2U 2，得到变压器二次电压U 2＝16.7V ，变压比220:16.7≈13:1 (2)负载电流I O ＝
ＵＯＲＬ
＝0.5A ，二极管整流电流I D ＝1
2 I O ＝0.25A
二极管正向电流I F ≥(2～3) I D ＝(0.5～0.75)A ，最高反向电压U RM ＞√2U 2≈24V
(3)根据R L C ≥(3～5)T 2
,可令R L C ≈2T ，周期T=0.02，得C ≈1000μF
9题答案：CW317的基准打压U 21＝1.25V ，U O ＝1.25(1＋R P /R 1)，
其中R P ＝0～3k Ω，所以U O ＝1.25～20V 。
10题答案：对于单电源供电的功放电路来说，最大输出交流电压的幅度U om ≈1
2V CC ≈3V ，所以，最大输出功率P om ≈12U om
2R L
，图(g)中负载R L ＝8Ω，P om ≈0.56W ；图(h)中负载R L ＝4Ω，P om ≈1.12W.。
