《模拟电子技术基础》习题及参考答案一、填空题：1.半导体中有自由电子和空穴两种载流子参与导电。
2.半导体中由漂移形成的电流是反向电流，它由少数载流子形成，其大小决定于温度，而与外电场无关。
3.PN结的P型侧接高电位，N型侧接低电位称为正向偏置（正偏），反之称为反向偏置（反偏）。
4.PN结最重要的特性是单向导电性，它是一切半导体器件的基础。
在NPN型三极管中，掺杂浓度最大的是发射区。
5.晶体三极管因偏置条件不同，有放大、截止、饱和三种工作状态。
6.晶体三极管的集电极电流Ic=βI B所以它是电流控制元件。
7.工作在放大区的晶体管，当IB 从10μA增大到20μA，IC从1mA增大到2mA，它的β为100，α为1。
8.通常晶体管静态工作点选得偏高或偏低时，就有可能使放大器的工作状态进入饱和区或截止区，而使输出信号的波形产生失真。
9.测得某正常线性放大电路中晶体管三个管脚x、y、z对地的静态电压分别为6.7伏、2.4伏、1.7伏，则可判断出x、y、z分别为三极管的集电（C）极、基（B）极、发射(E)极。
10.一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A脚为12伏，B脚为11.7伏，C脚为6伏，则该管为PNP型锗管，A为发射(E)极，B为基（B）极，C为集电（C）极。
11.稳压二极管工作在反向击穿区，主要用途是稳压。
12.稳压二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。
13.晶体管电流放大系数是频率的函数，随着频率的升高而下降。
共基极电路比共射极电路高频特性好。
14.场效应管的输出特性曲线可分为三个区：分别是可变电阻区、恒流区、击穿区。
15.电子线路中常用的耦合方式有直接耦合和电容耦合。
16.通常把与信号源相连接的第一级放大电路称为输入级，与负载相连接的末级放大电路称为输出级，它们之间的放大电路称为中间级。
17.某放大电路空载输出电压为4V，接入3KΩ负载后，输出电压变为3V，该放大电路的输出电阻为1KΩ。
第一章 半导体器件1-1 当T=300K 时，锗和硅二极管的反向饱和电流I S 分别为1A μ和pA 。
如将此两个二极管串联起来，有1μA 的正向电流流过，试问它们的结电压各为多少？ 解：二极管正偏时，TD U U S eI I ≈ ， ST D I I lnU U ≈ 对于硅管：mV 6.179A1mA1ln mV 26U D =μ≈ 对于锗管：mV 8.556pA5.0mA1ln mV 26U D =≈1-2 室温27C 时，某硅二极管的反向饱和电流I S =。
（1）当二极管正偏压为时，二极管的正向电流为多少？（2）当温度升至67C 或降至10C -时，分别计算二极管的反向饱和电流。
此时，如保持（1）中的正向电流不变，则二极管的正偏压应为多少？ 解：（1）mA 2.7e 101.0eI I mA26mA 65012U U S TD =⨯⨯=≈-（2）当温度每上升10℃时，S I 增加1倍，则pA107.72101.02)27(I )10(I pA6.12101.02)27(I )67(I 37.312102710SS 412102767S S -------⨯=⨯⨯=⨯=-=⨯⨯=⨯=T=300k(即27℃)，30026q K mA 26300qKq KT )27(U T ==⨯==即则67℃时，mA7.716pA 107.7mA2.7ln 8.22U ,C 10mA7.655pA6.1mA 2.7ln 5.29U ,C 67mV8.2226330026)10(U mV 5.2934030026)67(U 3D D T T =⨯=-===⨯=-=⨯=-时时1-3 二极管电路如图P1-3（a ）所示，二极管伏安特性如图P1-3（b ）所示。
已知电源电压为6V ，二极管压降为伏。
试求： （1）流过二极管的直流电流；（2）二极管的直流电阻D R 和交流电阻D r 。
解：（1）mA 53100V7.06I D =Ω-=（2）Ω===Ω==49.0mA 53mA 26I mA 26r 2.13mA53V7.0R D D D1-4 当T=300K 时，硅二极管的正向电压为，正向电流为1mA ，试计算正向电压加至时正向电流为多少？ 解：mA26mA 800SmA26mA 700SU U S e II e I 1mA eI I TD ⨯=⨯=≈则 mA 35.1e I TU 100=≈1-5 双极型晶体管可以等效为二只背靠背的二极管，如图P1-5所示。
模拟电子技术基础答案 第1章习题及答案1.1．在图题1.1所示的各电路图中E ＝5V ，t u i ωsin 10=V ，二极管的正向压降可忽略不计，试分别画出输出电压o u 的波形。
oo(a)(b)(c)(d)图题1.1解：（a ）图：当i u > E 时，o u = E ，当i u < E 时，i o u u =。
（b ）图：当i u < E 时，o i u u =；当i u > E 时，E u o =。
（c ）图：当i u < E 时，E u o =；当i u > E 时，i o u u =。
（d ）图：当i u > E 时，i o u u =；当i u < E 时，E u o =。
画出o u 波形如图所示。
Vu i /u o /u o /u o /u o /1.2．有两个稳压管D Z1和D Z2，其稳定电压分别为5.5V 和8.5V ，正向压降都是0.5V 。
如果要得到0.5V ，3V ，6V ，9V 和14V 几种稳定电压，问这两个稳压管（还有限流电阻）应如何连接？画出各个电路。
解：各电路图如图所示。
(a)0.5V ；(b)3V ；(c)6V ；(d)9V ；(e)14V。
R LR L(a)(b)R LR LR L(c) (d) (e)1.3．在如图题1.3所示的发光二极管的应用电路中若输入电压为1.0V 试问发光二极管是否发光，为什么？U图题1.3解：若输入电压U I =1.0V ，发光二极管不发光，因为发光二极管正向工作电压为2～2.5V 。
1.4．光电二极管在电路中使用时，是正向连接还是反向连接？解：光电二极管在电路中使用时，是反向连接，因为光电二极管工作在反偏状态，它的反向电流随光照强度的增加而上升，用于实现光电转换功能。
1.5．某二极管的管壳标有电路符号，如图所示，已知该二极管是好的，万用表的欧姆档示意图如图题1.5所示，（1）在测二极管的正向电阻时，两根表笔如何连接？（2）在测二极管的反向电阻时，两根表笔又如何连接？（3）两次测量中哪一次指针偏转角度大？偏转角度大的一次的阻值小还是阻值大？图题1.5解：（1）在测二极管的正向电阻时，黑表笔接正极，红表笔接负极。
模拟电子技术基础第一章1.1 电路如题图1.1所示，已知()5sin i u t V ω=，二极管导通电压降D 0.7V U =。
试画出i u 和o u 的波形，并标出幅值。
解：通过分析可知：(1) 当37V i u .>时，37o u .V = (2) 当37V 37V i .u .-≤≤时，o i u u = (3) 当37V i u .<-时，37o u .V =- 总结分析，画出部分波形图如下所示：1.2 二极管电路如题图1.2所示。
（1）判断图中的二极管是导通还是截止？（2）分别用理想模型和横压降模型计算AO 两端的电压AO U 。
解：对于（a ）来说，二极管是导通的。
采用理想模型来说，6V AO U =-采用恒压降模型来说，67V AO U .=-对于（c ）来说，二极管1D 是导通的，二极管2D 是截止的。
采用理想模型来说，0AO U = 采用恒压降模型来说，07V AO U .=-1.3 判断题图1.3电路中的二极管D 是导通还是截止？用二极管的理想模型计算流过二极管的电流D ?I = 解：（b ）先将二极管断开，由KVL 定律，二极管左右两端电压可求出：25101515V 182255U .-⨯+⨯++左＝＝ 10151V 14010U ⨯+右＝＝故此二极管截止，流过的电流值为0D I ＝（c ）先将二极管断开，由KVL 定律，二极管左右两端电压可求出：151525V 255U .⨯+左＝＝，2252005V 182U ..-⨯+左＝＝ 10151V 14010U ⨯+右＝＝由于05V U U .-=右左，故二极管导通。
运用戴维宁定理，电路可简化为05327μA 153D .I ..==1.6 测得放大电路中六只晶体管的电位如题图1.6所示，在图中标出三个电极，并说明它们是硅管还是锗管。
解： T1: 硅管，PNP ，11.3V 对应b, 12V 对应e, 0V 对应cT2: 硅管，NPN ，3.7V 对应b, 3V 对应e, 12V 对应c T3: 硅管，NPN ，12.7V 对应b, 12V 对应e,15V 对应c T4: 锗管，PNP ，12V 对应b, 12.2V 对应e, 0V 对应c T5: 锗管，PNP ，14.8V 对应b, 15V 对应e, 12V 对应c T6: 锗管，NPN ，12V 对应b, 11.8V 对应e, 15V 对应c 模拟电子技术基础 第二章2.2 当负载电阻L 1k R =Ω时，电压放大电路输出电压比负载开路（L R =∞）时输出电压减少20%，求该放大电路的输出电阻o r 。

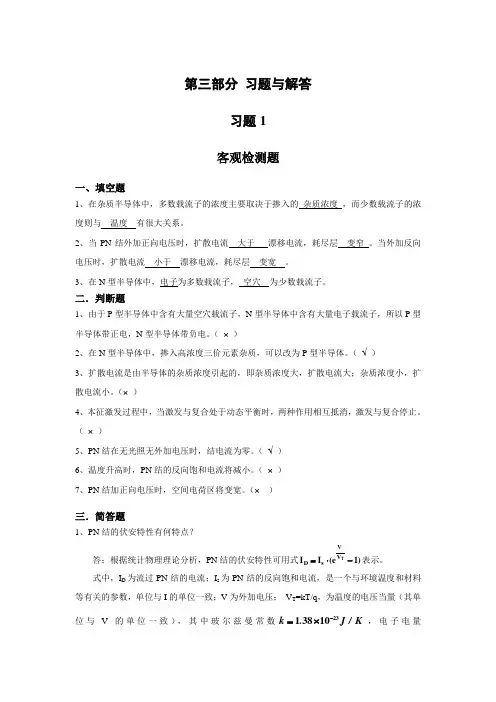

第三部分 习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。
2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。
当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。
3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。
二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。
（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。
（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。
（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。
（ × ）5、PN 结在无光照无外加电压时，结电流为零。
（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。
（ × ）7、PN 结加正向电压时，空间电荷区将变宽。
（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。
式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594TV T =，在常温（T=300K ）下，V T =25.875mV=26mV 。
当外加正向电压，即V 为正值，且V 比V T 大几倍时，1e TV V >>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V <<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。
第一章 半导体基础知识自测题一、（1）√ （2）× （3）√ （4）× （5）√ （6）×二、（1）A （2）C （3）C （4）B （5）A C三、U O1≈1.3V U O2＝0 U O3≈－1.3V U O4≈2V U O5≈2.3V U O6≈－2V 四、U O1＝6V U O2＝5V五、根据P CM ＝200mW 可得：U CE ＝40V 时I C ＝5mA ，U CE ＝30V 时I C ≈6.67mA ，U CE ＝20V 时I C ＝10mA ，U CE ＝10V 时I C ＝20mA ，将改点连接成曲线，即为临界过损耗线。
图略。
六、1、V2V mA6.2 A μ26V C C CC CE B C bBEBB B =-====-=R I U I I R U I βU O ＝U CE ＝2V 。
2、临界饱和时U CES ＝U BE ＝0.7V ，所以Ω≈-====-=k 4.45V μA6.28mA86.2V BBEBB b CB c CESCC C I U R I I R U I β七、T 1：恒流区；T 2：夹断区；T 3：可变电阻区。
习题1.1（1）A C （2）A （3）C （4）A 1.2不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为1.3V 时管子会因电流过大而烧坏。
1.3 u i 和u o 的波形如图所示。
tt1.4 u i 和u o 的波形如图所示。
1.5 u o 的波形如图所示。
1.6 I D ＝（V －U D ）/R ＝2.6mA ，r D ≈U T /I D ＝10Ω，I d ＝U i /r D ≈1mA 。
1.7 （1）两只稳压管串联时可得1.4V 、6.7V 、8.7V 和14V 等四种稳压值。
（2）两只稳压管并联时可得0.7V 和6V 等两种稳压值。
1.8 I ZM ＝P ZM /U Z ＝25mA ，R ＝U Z /I DZ ＝0.24～1.2k Ω。

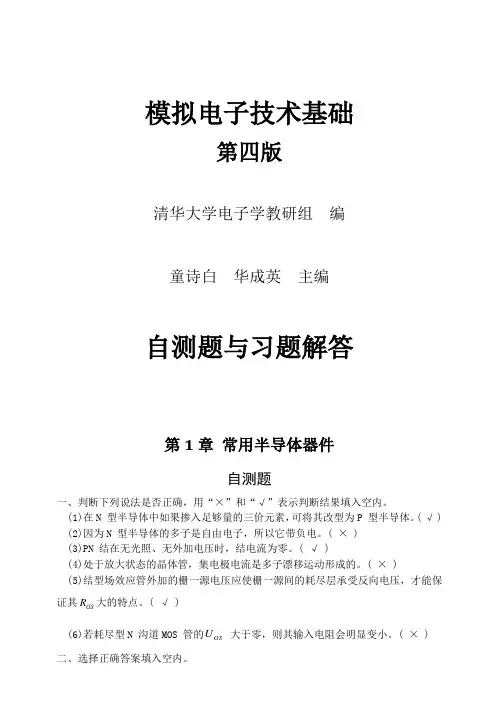

模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √)(2)因为N 型半导体的多子是自由电子，所以它带负电。
( × )(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( × )(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保R大的特点。
( √ )证其GSU大于零，则其输入电阻会明显变小。
( × )(6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
图T1.3解：U O1=1.3V, U O2=0V, U O3=-1.3V, U O4=2V, U O5=1.3V, U O6=-2V。
四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。
求图Tl.4所示电路中U O1和U O2各为多少伏。
(a) (b)图T1.4解：左图中稳压管工作在击穿状态，故U O1=6V。
右图中稳压管没有击穿，故U O2=5V。
五、电路如图T1.5所示，V CC=15V，β=100，U BE=0.7V。

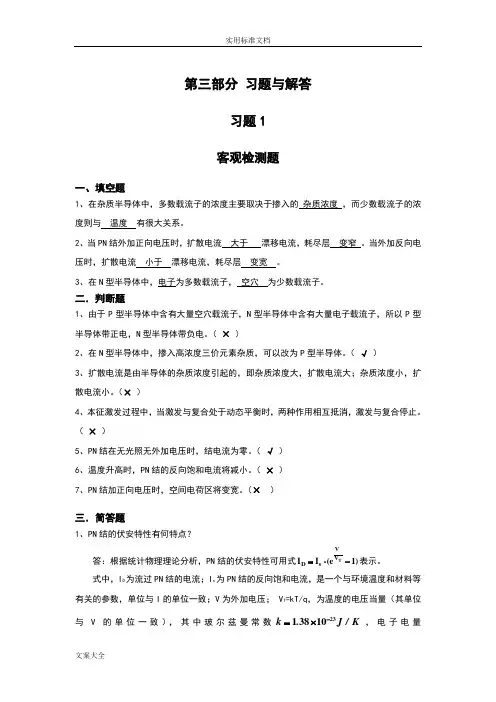

第三部分 习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。
2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。
当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。
3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。
二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。
（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。
（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。
（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。
（ × ）5、PN 结在无光照无外加电压时，结电流为零。
（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。
（ × ）7、PN 结加正向电压时，空间电荷区将变宽。
（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。
式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594TV T =，在常温（T=300K ）下，V T =25.875mV=26mV 。
当外加正向电压，即V 为正值，且V 比V T 大几倍时，1eTV V >>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V<<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。

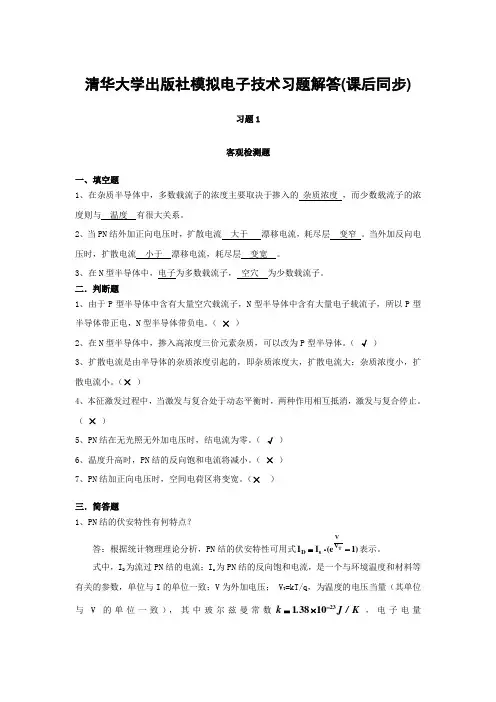

清华大学出版社模拟电子技术习题解答(课后同步)习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。
2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。
当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。
3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。
二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。
（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。
（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。
（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。
（ × ）5、PN 结在无光照无外加电压时，结电流为零。
（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。
（ × ）7、PN 结加正向电压时，空间电荷区将变宽。
（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。
式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594TV T =，在常温（T=300K ）下，V T =25.875mV=26mV 。
当外加正向电压，即V 为正值，且V 比V T 大几倍时，1eTV V>>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V<<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。
第三部分 习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。
2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。
当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。
3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。
二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。
（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。
（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。
（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。
（ × ）5、PN 结在无光照无外加电压时，结电流为零。
（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。
（ × ）7、PN 结加正向电压时，空间电荷区将变宽。
（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。
式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594TV T =，在常温（T=300K ）下，V T =25.875mV=26mV 。
当外加正向电压，即V 为正值，且V 比V T 大几倍时，1eTV V >>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V <<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。
模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答山东大学物理与微电子学院目录第1章常用半导体器件‥‥‥‥‥‥‥‥‥‥3第2章基本放大电路‥‥‥‥‥‥‥‥‥‥‥14 第3章多级放大电路‥‥‥‥‥‥‥‥‥‥‥31 第4章集成运算放大电路‥‥‥‥‥‥‥‥‥41 第5章放大电路的频率响应‥‥‥‥‥‥‥‥50 第6章放大电路中的反馈‥‥‥‥‥‥‥‥‥60 第7章信号的运算和处理‥‥‥‥‥‥‥‥‥74 第8章波形的发生和信号的转换‥‥‥‥‥‥90 第9章功率放大电路‥‥‥‥‥‥‥‥‥‥‥114 第10章直流电源‥‥‥‥‥‥‥‥‥‥‥‥‥126第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证R大的特点。
( √)其GSU大于零，则其输入电阻会明显变小。
( ×) (6)若耗尽型N 沟道MOS 管的GS二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图Tl.3所示各电路的输出电压值，设二极管导通电压U D=0.7V。
模拟电子技术基础部分练习题含答案一、单选题（共50题，每题1分，共50分）1、二极管在电路板上用( )表示。
A、CB、DC、RD、L正确答案：B2、根据作业指导书或样板之要求，不该断开的地方断开叫( )。
A、焊反B、短路C、开路D、连焊正确答案：C3、电感线圈磁芯调节后它的什么参数改变了？ ( )A、电流B、电压C、电阻D、电感正确答案：D4、三段固定集成稳压器CW7906的一脚是( )A、输入端B、公共端C、调整端D、输出端正确答案：B5、乙类推挽功率放大电路的静态工作点在三极管的( )边缘。
A、截止区B、放大区C、截止区与饱和区D、饱和区正确答案：A6、多级放大电路各级的电压增益分别是：10dB、20 dB、30 dB，则电压总增益是( )。
A、0 dBB、30 dBC、60 dBD、6000 dB正确答案：C7、下列关于变压器表述不正确的是 ( )。
A、变压器的效率越高，各种损耗越小B、变压器在高频段和低频段的频率特性较中频段好C、变压器温升值越小，变压器工作越安全D、升压变压器的变比n<1正确答案：C8、在三极管放大电路中，三极管各极电位最高的是( )A、NPN管基极B、NPN管发射极C、PNP管集电极D、PNP管发射极正确答案：D9、衡量一个差动放大电路抑制零漂能力的最有效的指标是( )A、差模电压放大倍数B、共模电压放大倍数C、共模抑制比D、电路的对称性正确答案：C10、某三极管,测得其发射结反偏，集电结反偏，则该三极管处于( )。
A、放大状态B、截止状态C、饱和状态D、失真状态正确答案：B11、把电动势是 1.5伏的干电池以正向接法直接接到一个硅二极管的两端，则该管( )A、被烧坏B、电流基本正常C、击穿D、电流为零正确答案：B12、某多级放大电路的各级电压放大倍数分别为：1、100、-100，则总的电压放大倍数( )。
A、10000倍B、-10000倍C、1倍D、100倍正确答案：B13、共发射极放大器的输出电压和输人电压在相位上的关系是( )A、同相位B、相位差360°C、相位差90°D、相位差180°正确答案：D14、在基本放大电路中，集电极电阻Rc的作用是( )A、放大电流B、调节偏置电流IBQC、把放大的电流转换成电压D、防止输入信号被短正确答案：C15、在P型半导体中，自由电子浓度（）空穴浓度。
第一章 半导体器件1-1 当T=300K 时，锗和硅二极管的反向饱和电流I S 分别为1A μ和0.5pA .如将此两个二极管串联起来,有1μA 的正向电流流过,试问它们的结电压各为多少？ 解：二极管正偏时，TD U U S eI I ≈ , ST D I I lnU U ≈ 对于硅管：m V 6.179A1m A1ln m V 26U D =μ≈ 对于锗管：m V 8.556pA5.0m A1ln m V 26U D =≈1-2 室温27C 时，某硅二极管的反向饱和电流I S =0。
1pA 。
（1）当二极管正偏压为0。
65V 时，二极管的正向电流为多少？(2）当温度升至67C 或降至10C -时,分别计算二极管的反向饱和电流。
此时，如保持（1）中的正向电流不变,则二极管的正偏压应为多少？ 解：（1）m A 2.7e 101.0eI I mA26mA 65012U U S TD =⨯⨯=≈-（2）当温度每上升10℃时,S I 增加1倍，则pA107.72101.02)27(I )10(I pA6.12101.02)27(I )67(I 37.312102710SS 412102767S S -------⨯=⨯⨯=⨯=-=⨯⨯=⨯=T=300k （即27℃),30026q K mA 26300qKq KT )27(U T ==⨯==即则67℃时，mA7.716pA 107.7mA2.7ln 8.22U ,C 10mA7.655pA6.1mA 2.7ln 5.29U ,C 67mV8.2226330026)10(U mV 5.2934030026)67(U 3D D T T =⨯=-===⨯=-=⨯=-时时1-3 二极管电路如图P1—3（a ）所示，二极管伏安特性如图P1-3（b ）所示.已知电源电压为6V ,二极管压降为0.7伏。
试求： （1)流过二极管的直流电流;(2）二极管的直流电阻D R 和交流电阻D r 。
模拟电子技术基础第四版习题解答Document serial number【NL89WT-NY98YT-NC8CB-模拟电子技术基础第四版清华大学电子学教研组编童诗白华成英主编自测题与习题解答第1章常用半导体器件自测题一、判断下列说法是否正确，用“×”和“√”表示判断结果填入空内。
(1)在N 型半导体中如果掺入足够量的三价元素，可将其改型为P 型半导体。
( √ )(2)因为N 型半导体的多子是自由电子，所以它带负电。
( ×)(3)PN 结在无光照、无外加电压时，结电流为零。
( √ )(4)处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
( ×)(5)结型场效应管外加的栅一源电压应使栅一源间的耗尽层承受反向电压，才能保证其R大的特点。
( √)GSU大于零，则其输入电阻会明显变小。
(6)若耗尽型N 沟道MOS 管的GS( ×)二、选择正确答案填入空内。
(l) PN 结加正向电压时，空间电荷区将 A 。
A.变窄B.基本不变C.变宽(2)稳压管的稳压区是其工作在 C 。
A.正向导通B.反向截止C.反向击穿(3)当晶体管工作在放大区时，发射结电压和集电结电压应为 B 。
A.前者反偏、后者也反偏B.前者正偏、后者反偏C.前者正偏、后者也正偏(4) U GS=0V时，能够工作在恒流区的场效应管有 A 、C 。
A.结型管B.增强型MOS 管C.耗尽型MOS 管三、写出图所示各电路的输出电压值，设二极管导通电压U D=。
图解：U O1=, U O2=0V, U O3=, U O4=2V, U O5=, U O6=-2V。
四、已知稳压管的稳压值U Z=6V，稳定电流的最小值I Zmin=5mA。
求图所示电路中U O1和U O2各为多少伏。
(a) (b)图解：左图中稳压管工作在击穿状态，故U O1=6V。
右图中稳压管没有击穿，故U O2=5V。
五、电路如图所示，V CC =15V ，=100，U BE =。
第三部分习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的杂质浓度，而少数载流子的浓度则与温度有很大关系。
2、当PN 结外加正向电压时，扩散电流大于漂移电流，耗尽层变窄。
当外加反向电压时，扩散电流小于漂移电流，耗尽层变宽。
3、在N 型半导体中，电子为多数载流子，空穴为少数载流子。
二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。
（×）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。
（√）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。
（×）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。
（×）5、PN 结在无光照无外加电压时，结电流为零。
（√ ）6、温度升高时，PN 结的反向饱和电流将减小。
（×）7、PN 结加正向电压时，空间电荷区将变宽。
（×）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e(I I TV Vs D 表示。
式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压；V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K 2313810，电子电量)(C 1060217731.1q 19库伦，则)V (2.11594TV T，在常温（T=300K ）下，V T =25.875mV=26mV 。
当外加正向电压，即V 为正值，且V 比V T 大几倍时，1e TVV，于是TV Vs eI I，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V ，于是s I I，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。
清华大学出版社模拟电子技术习题解答(课后同步)习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。
2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。
当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。
3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。
二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。
（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。
（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。
（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。
（ × ）5、PN 结在无光照无外加电压时，结电流为零。
（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。
（ × ）7、PN 结加正向电压时，空间电荷区将变宽。
（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。
式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594TV T =，在常温（T=300K ）下，V T =25.875mV=26mV 。
当外加正向电压，即V 为正值，且V 比V T 大几倍时，1eTV V>>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V<<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。
第一章 半导体基础知识自测题一、（1）√ （2）× （3）√ （4）× （5）√ （6）×二、（1）A （2）C （3）C （4）B （5）A C三、U O1≈1.3V U O2＝0 U O3≈－1.3V U O4≈2V U O5≈2.3V U O6≈－2V 四、U O1＝6V U O2＝5V五、根据P CM ＝200mW 可得：U CE ＝40V 时I C ＝5mA ，U CE ＝30V 时I C ≈6.67mA ，U CE＝20V 时I C ＝10mA ，U CE ＝10V 时I C ＝20mA ，将改点连接成曲线，即为临界过损耗线。
图略。
六、1、V2V mA6.2 A μ26V C C CC CE B C bBEBB B =-====-=R I U I I R U I βU O ＝U CE ＝2V 。
2、临界饱和时U CES ＝U BE ＝0.7V ，所以Ω≈-====-=k 4.45V μA6.28mA86.2V BBEBB b CB c CESCC C I U R I I R U I β七、T 1：恒流区；T 2：夹断区；T 3：可变电阻区。
习题1.1（1）A C （2）A （3）C （4）A1.2不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为 1.3V 时管子会因电流过大而烧坏。
1.3 u i 和u o 的波形如图所示。
tt1.4 u i 和u o 的波形如图所示。
1.5 u o 的波形如图所示。
1.6 I D ＝（V －U D ）/R ＝2.6mA ，r D ≈U T /I D ＝10Ω，I d ＝U i /r D ≈1mA 。
1.7 （1）两只稳压管串联时可得1.4V 、6.7V 、8.7V 和14V 等四种稳压值。
（2）两只稳压管并联时可得0.7V 和6V 等两种稳压值。
1.8 I ZM ＝P ZM /U Z ＝25mA ，R ＝U Z /I DZ ＝0.24～1.2k Ω。
第一章 半导体基础知识自测题一、（1）√ （2）× （3）√ （4）× （5）√ （6）×二、（1）A （2）C （3）C （4）B （5）A C三、U O1≈1.3V U O2＝0 U O3≈－1.3V U O4≈2V U O5≈2.3V U O6≈－2V 四、U O1＝6V U O2＝5V五、根据P CM ＝200mW 可得：U CE ＝40V 时I C ＝5mA ，U CE ＝30V 时I C ≈6.67mA ，U CE ＝20V 时I C ＝10mA ，U CE ＝10V 时I C ＝20mA ，将改点连接成曲线，即为临界过损耗线。
图略。
六、1、V2V mA6.2 A μ26V C C CC CE B C bBEBB B =-====-=R I U I I R U I βU O ＝U CE ＝2V 。
2、临界饱和时U CES ＝U BE ＝0.7V ，所以Ω≈-====-=k 4.45V μA6.28mA86.2V BBEBB b CB c CESCC C I U R I I R U I β七、T 1：恒流区；T 2：夹断区；T 3：可变电阻区。
习题1.1（1）A C （2）A （3）C （4）A1.2不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为1.3V 时管子会因电流过大而烧坏。
1.3 u i 和u o 的波形如图所示。
1.4 u i 和u o 的波形如图所示。
t1.5 u o 的波形如图所示。
1.6 I D ＝（V －U D ）/R ＝2.6mA ，r D ≈U T /I D ＝10Ω，I d ＝U i /r D ≈1mA 。
1.7 （1）两只稳压管串联时可得1.4V 、6.7V 、8.7V 和14V 等四种稳压值。
（2）两只稳压管并联时可得0.7V 和6V 等两种稳压值。
1.8 I ZM ＝P ZM /U Z ＝25mA ，R ＝U Z /I DZ ＝0.24～1.2k Ω。
1.9 （1）当U I ＝10V 时，若U O ＝U Z ＝6V ，则稳压管的电流为4mA ，小于其最小稳定电流，所以稳压管未击穿。
故 V 33.3I LLO ≈⋅+=U R R R U当U I ＝15V 时，由于上述同样的原因，U O ＝5V 。
当U I ＝35V 时，U O ＝U Z ＝5V 。
（2）=-=R U U I )(Z I D Z 29mA ＞I ZM ＝25mA ，稳压管将因功耗过大而损坏。
1.10 （1）S 闭合。
（2）。
，Ω=-=Ω≈-=700)V (233)V (Dm in D m ax Dm ax D m in I U R I U R1.11 波形如图所示。
1.12 60℃时I CBO ≈32μA 。
1.13 选用β＝100、I CBO ＝10μA 的管子，其温度稳定性好。
1.141.16 当V BB ＝0时，T 截止，u O ＝12V 。
当V BB ＝1V 时，T 处于放大状态。
因为V 9u mA 3 μA 60C CQ O BQ CQ b BEQBB BQ =-====-=R I V I I R U V I CC ，，β当V BB ＝3V 时，T 处于饱和状态。
因为BE C CQ O BQ CQ bBEQBB BQ mA 8 A μ160U R I V u I I R U V I CC ＜，，-====-=β1.17 取U CES ＝U BE ，若管子饱和，则 管子饱和。
，所以，100 Cb C b C BE CC b BE CC =≥=-=-⋅R R R R R U V R U V βββ1.18 当u I ＝0时，晶体管截止，稳压管击穿，u O ＝－U Z ＝－5V 。
当u I ＝－5V 时，晶体管饱和，u O ＝0.1V 。
因为mA24μA 480B Cb BEI B ===-=I I R U u I βCC C C CC EC V R I V U ＜-=1.19（a ）可能 （b ）可能 （c ）不能 （d ）不能，T 会损坏。
（e ）可能 1.20 根据方程2GS(th)GS DSS D )1(U u I i -=逐点求出确定的u GS 下的i D ，可近似画出转移特性和输出特性。
在输出特性中，将各条曲线上u GD ＝U GS （off ）的点连接起来，便为予夹断线。
1.211.22 过u DS 为某一确定值（如15V ）作垂线，读出它与各条输出特性的交点的i D 值；建立i D ＝f （u GS ）坐标系，根据前面所得坐标值描点连线，便可得转移特性。
1.23 u I ＝4V 时T 夹断，u I ＝8V 时T 工作在恒流区，u I ＝12V 时T 工作在可变电阻区。
1.24 （a ）可能 （b ）不能 （c ）不能 （d ）可能2章第二章 基本放大电路自测题一、（1）× （2）√ （3）× （4）× （5）√ （6）× （7）× 二、（a ）不能。
因为输入信号被V BB 短路。
（b ）可能（c ）不能。
因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。
（d ）不能。
晶体管将因发射结电压过大而损坏。
（e ）不能。
因为输入信号被C 2短路。
（f ）不能。
因为输出信号被V CC 短路，恒为零。
（g ）可能。
（h ）不合理。
因为G-S 间电压将大于零。
（i ）不能。
因为T 截止。
三、（1）3 )( 565 )(BQ CEQ CC BQ BEQ CC I U V I U V β--；（2）0.3 120- 'o LC L i o U R R R U U ⋅-＋；四、（1）A （2）C （3）B （4）B 五、（1）C ，D E （2）B （3）A C D （4）A B D E （5）C （6）B C E ，A D 六、习题2.1 e b c 大 大 中 大 c b c 小 大 大 小 b e c 大 小 小 大2.2（a ）将－V CC 改为＋V CC 。
（b ）在＋V CC 与基极之间加R b 。
（c ）将V BB 反接，且加输入耦合电容。
（d ）在V BB 支路加R b ，在－V CC 与集电极之间加R c 。
2.3 图P2.3所示各电路的交流通路；将电容开路即为直流通路，图略。
2.4空载时：I BQ ＝20μA ，I CQ ＝2mA ，U CEQ ＝6V ；最大不失真输出电压峰值约为5.3V 。
带载时：I BQ ＝20μA ，I CQ ＝2mA ，U CEQ ＝3V ；最大不失真输出电压峰值约为2.3V 。
2.5（1）× （2）× （3）× （4）√ （5）× （6）× （7）× （8）√（9）√ （10）× （11）× （12）√2.6 （1）6.4V （2）12V （3）0.5V （4）12V （5）12V 2.7Ω==-≈⋅+≈Ω≈≈=-≈-=Ω≈++=≈-=≈=≈--=k 5 93 k 3.1 308k 3.1mV26)1( V 2.6mA76.1 Aμ22o 'c ubes beusbe be b i becuEQbb be c CQ CC CEQ BQ CQ BEQ bBEQCC BQ R R A r R r A r r R R r R A I r r R I V U I I RU R U V I Q ∥，空载时：：βββ47 115 V3.2)(k 3bes bebe 'L L c CQ Lc LCEQ L -≈⋅+≈-≈-=≈-+=Ω=uusuA r R r A r R A R R I R R R U R β∥时：2.8（a ）饱和失真，增大R b ，减小R c 。
（b ）截止失真，减小R b 。
（c ）同时出现饱和失真和截止失真，增大V CC 。
2.9 （a ）截止失真 （b ）饱和失真 （c ）同时出现饱和失真和截止失真Ω≈-====-=k 565μA20mA2BQBEQCC b CQBQ c CEQCC CQ I U V R I I R U V I β（2）Ω==+Ω=-=-=-=k 5.1 111k 1 100L Lc 'L be'L i o R R R R r R A U U A u u β2.11 空载时，V 28.32CESCEQ om ≈-=U U UV 12.22k 3'LCQ om L ≈=Ω=R I U R 时，2.12 ② ① ② ① ③③ ② ① ③ ① ③ ③ ① ③ ③ 2.13（1）静态及动态分析：Ω==Ω≈++=-≈++-=Ω≈++==++-≈≈+=≈+-==⋅+≈k 5k 7.3])1([7.7)1()(k 73.2mV26)1(V7.5)( A μ101mA 1 V 2c o f be b2b1i fbe L c EQbb'be e f c EQ CEQ EQ BQ e f BEQ BQ EQ CC b2b1b1BQR R R r R R R R r R R A I r r R R R I V U I I R R U U I V R R R U uCC βββββ∥∥∥(2) R i 增大，R i ≈4.1k Ω；uA 减小，u A ≈－1.92。
2.14 c BQ CC CEQ BQ CQ c21BEQ CC BQ )1( )1(:R I V U I I R R R U V I Q βββ+-==+++-=32o 1be i be32 R R R R r R r R R A u∥∥∥==-=βBEQc CQ CC CEQ BQ CQ 132BEQ CC 322BQ ])1([)(U R I V U I I R R R U V R R R I +-==-+=ββ＋＋∥动态：4o be1i be41 R R r R R r R A u=+==ββ∥2.164o be132i 21be24122be12be211BEQ2BQ2CQ2CEQ2BEQ2BQ2CEQ1BEQ1BEQ1CC 212BQ24CQ2CC CQ2BQ1CQ1CQ23BEQ121BEQ1CC BQ1 1)( R R r R R R A A A r R A r r A U U U U U U U U U V R R R U R I V U I I I R U R R U V I u u u u u ====+⋅-=+==+-+≈-==≈-+-≈∥∥－－ ββββ2.17 1 121+≈-≈u u A A 图略。
2.18 （1）求解Q 点：V17.7mA61.2)1(Aμ3.32)1(e EQ CC CEQ BQ EQ eb BEQ CC BQ ≈-=≈+=≈++-=R I V U I I R R U V I ββ（2）求解电压放大倍数和输入电阻：992.0))(1())(1( k 76)])(1([k 3996.0)1()1( k 110])1([L e be L e L e be b i L ebe ee be b i L ≈+++=Ω≈++=Ω=≈+++=Ω≈++=∞=R R r R R A R R r R R R R r R A R r R R R uu∥∥∥∥：∥：ββββββ（3） 求解输出电阻：Ω≈++=371bes e o βr R R R R b ∥∥2.19 (1)Ω==-≈-=Ω≈=Ω≈++==+-≈≈=≈++-=k 3 95)( 952 952mV26)1( V56.4)( A86.1 A μ31)1(c o be L c be b i EQbb'be e c EQ CC CEQ BQ CQ eb BEQ CC BQ R R r R R A r R R I r r R R I V U m I I R R U V I Q u∥∥：ββββ(2)mV 4.14mV6.95.1k 3.51])1([C mV 304mV2.3i o is ii e L c e be b i e i o is ii ≈=≈⋅+=-=-≈Ω≈++=≈=≈⋅+=U A U U R R R U R R R A R r R R U A U U R R R U u s uu s ∥∥开路，则若β2.20（a ）源极加电阻R S 。
