《模拟电子技术基础》习题及参考答案一、填空题：1.半导体中有自由电子和空穴两种载流子参与导电。
2.半导体中由漂移形成的电流是反向电流，它由少数载流子形成，其大小决定于温度，而与外电场无关。
3.PN结的P型侧接高电位，N型侧接低电位称为正向偏置（正偏），反之称为反向偏置（反偏）。
4.PN结最重要的特性是单向导电性，它是一切半导体器件的基础。
在NPN型三极管中，掺杂浓度最大的是发射区。
5.晶体三极管因偏置条件不同，有放大、截止、饱和三种工作状态。
6.晶体三极管的集电极电流Ic=βI B所以它是电流控制元件。
7.工作在放大区的晶体管，当IB 从10μA增大到20μA，IC从1mA增大到2mA，它的β为100，α为1。
8.通常晶体管静态工作点选得偏高或偏低时，就有可能使放大器的工作状态进入饱和区或截止区，而使输出信号的波形产生失真。
9.测得某正常线性放大电路中晶体管三个管脚x、y、z对地的静态电压分别为6.7伏、2.4伏、1.7伏，则可判断出x、y、z分别为三极管的集电（C）极、基（B）极、发射(E)极。
10.一只晶体管在放大电路中，用万用表测出管脚对地电压分别是：A脚为12伏，B脚为11.7伏，C脚为6伏，则该管为PNP型锗管，A为发射(E)极，B为基（B）极，C为集电（C）极。
11.稳压二极管工作在反向击穿区，主要用途是稳压。
12.稳压二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。

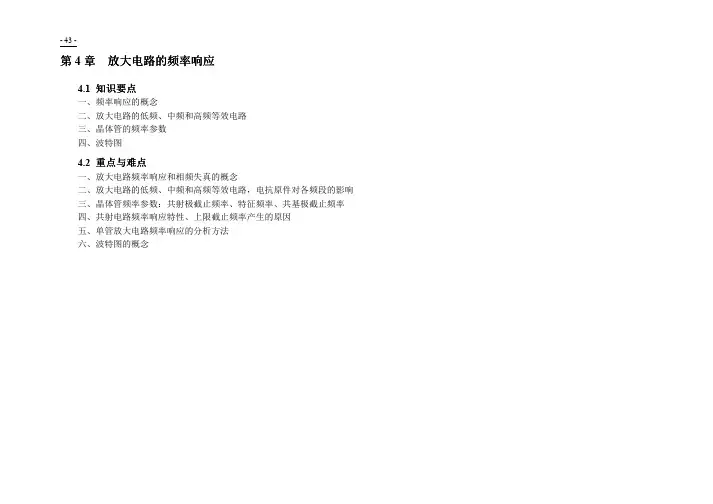

13.晶体管电流放大系数是频率的函数，随着频率的升高而下降。
共基极电路比共射极电路高频特性好。
14.场效应管的输出特性曲线可分为三个区：分别是可变电阻区、恒流区、击穿区。
15.电子线路中常用的耦合方式有直接耦合和电容耦合。
16.通常把与信号源相连接的第一级放大电路称为输入级，与负载相连接的末级放大电路称为输出级，它们之间的放大电路称为中间级。
17.某放大电路空载输出电压为4V，接入3KΩ负载后，输出电压变为3V，该放大电路的输出电阻为1KΩ。
第1章习题答案1. 判断题：在问题的后面括号中打√或×。
（1）当模拟电路的输入有微小的变化时必然输出端也会有变化。
（√）（2）当模拟电路的输出有微小的变化时必然输入端也会有变化。
（×）（3）线性电路一定是模拟电路。
（√）（4）模拟电路一定是线性电路。
（×）（5）放大器一定是线性电路。
（√）（6）线性电路一定是放大器。
（×）（7）放大器是有源的线性网络。
（√）（8）放大器的增益有可能有不同的量纲。
（√）（9）放大器的零点是指放大器输出为0。
（×）（10）放大器的增益一定是大于1的。
（×）2 填空题：（1）放大器输入为10mV电压信号，输出为100mA电流信号，增益是10S。
（2）放大器输入为10mA电流信号，输出为10V电压信号，增益是1KΩ。
（3）放大器输入为10V电压信号，输出为100mV电压信号，增益是0.01 。
（4）在输入信号为电压源的情况下，放大器的输入阻抗越大越好。
（5）在负载要求为恒压输出的情况下，放大器的输出阻抗越大越好。
（6）在输入信号为电流源的情况下，放大器的输入阻抗越小越好。
（7）在负载要求为恒流输出的情况下，放大器的输出阻抗越小越好。
（8）某放大器的零点是1V，零漂是+20PPM，当温度升高10℃时，零点是 1.0002V 。
（9）某放大器可输出的标准正弦波有效值是10V，其最大不失真正电压输出+U OM是14V，最大不失真负电压输出-U OM是-14V 。
（10）某放大器在输入频率0~200KHZ的范围内，增益是100V/V，在频率增加到250KHZ时增益变成约70V/V，该放大器的下限截止频率f L是0HZ，上限截止频率f H是250KHZ，通频带f BW是250KHZ。
3. 现有：电压信号源1个，电压型放大器1个，1K电阻1个，万用表1个。
如通过实验法求信号源的内阻、放大器的输入阻抗及输出阻抗，请写出实验步骤。
模拟电子技术基础课后答案(完整版)第一章简介1.描述模拟信号和数字信号的区别。
模拟信号是连续变化的信号，可以表示任意数值；数字信号是离散变化的信号，只能表示有限的数值。
2.简要介绍电子技术的分类和应用领域。
电子技术可以分为模拟电子技术和数字电子技术。
模拟电子技术主要应用于信号处理、放大、调制、解调等领域；数字电子技术主要应用于数字电路设计、逻辑运算、通信、计算机等领域。
第二章电压电流基本概念1.定义电压和电流，并给出它们的单位。
电压（V）是电势差，单位为伏特（V）；电流（I）是电荷通过导体的速率，单位为安培（A）。
2.列举常见的电压源和电流源。
常见的电压源有电池、发电机、电源等；常见的电流源有电流表、发电机、电源等。
3.简述欧姆定律的定义和公式。
欧姆定律规定了电压、电流和电阻之间的关系。
根据欧姆定律，电流等于电压与电阻之间的比值，即I=V/R，其中I为电流，V为电压，R为电阻。
第三章电阻与电阻电路1.简述电阻的定义和单位。
电阻是指导体对电流的阻碍程度，单位为欧姆（Ω）。
2.串联电阻和并联电阻的计算方法是什么？给出示意图。
–串联电阻的计算方法是将所有电阻值相加，即R= R1 + R2 + … + Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。
–并联电阻的计算方法是将所有电阻的倒数相加，再取倒数，即1/R= 1/R1 + 1/R2 + … + 1/Rn，其中R为总电阻，R1、R2、…、Rn为各个电阻值。
串联和并联电阻示意图3.简述电压分压原理并给出示意图。
电压分压原理指的是当在一个电阻网络中，多个电阻串联，电压将按照电阻值的比例分配给各个电阻。
电压分压原理示意图第四章电容与电容电路1.简述电容的定义和单位。
电容是指导体上储存电荷的能力，单位为法拉（F）。
2.串联电容和并联电容的计算方法是什么？给出示意图。
–串联电容的计算方法是将所有电容的倒数相加，再取倒数，即1/C= 1/C1 + 1/C2 + … + 1/Cn，其中C为总电容，C1、C2、…、Cn为各个电容值。
模拟电子技术基础第四版课后答案第一章简介1.什么是模拟电子技术？答：模拟电子技术是研究和应用模拟电子电路的一门学科，主要涉及运算放大器、信号发生器、滤波器等模拟电路的设计与分析。
2.为什么需要模拟电子技术？答：模拟电子技术在电子产品设计中起到了至关重要的作用，它可以将模拟信号进行放大、滤波、调制等处理，以满足各种应用需求。
3.模拟信号和数字信号有什么区别？答：模拟信号是连续的信号，能够取无限个可能的值，而数字信号是离散的信号，只能取有限个可能的值。
第二章模拟信号与线性系统1.什么是线性系统？答：线性系统是指其输出与输入之间存在线性关系的系统，即输出信号是输入信号的线性组合。
2.什么是阻抗？答：阻抗是指电路对交流信号的阻碍程度，它是由电阻和电抗两部分组成。
3.如何计算电路的功率？答：电路功率可以通过电压和电流的乘积来计算，即功率等于电压乘以电流。
第三章运算放大器1.什么是运算放大器？答：运算放大器是一种用于放大和处理模拟信号的电子器件，它具有高增益、高输入阻抗和低输出阻抗的特点。
2.运算放大器的特性有哪些？答：运算放大器具有输入阻抗高、增益稳定、频率响应平坦、输出阻抗低等特性。
3.运算放大器的反馈有哪些类型？答：运算放大器的反馈有正反馈和负反馈两种类型。
第四章滤波器1.什么是滤波器？答：滤波器是用于滤除或衰减特定频率信号的电路，分为低通滤波器、高通滤波器、带通滤波器和带阻滤波器等类型。
2.滤波器的工作原理是什么？答：滤波器的工作原理是利用电阻、电容和电感等元件来对特定频率的信号进行衰减或通过。
3.什么是通带和阻带？答：通带是指滤波器可以通过的频率范围，而阻带是指滤波器会衰减或阻止的频率范围。
第五章放大器1.什么是放大器？答：放大器是一种用于增加信号幅度的电路，它可以将输入信号放大到较大的幅度，以满足信号处理和传输的要求。
2.放大器的分类有哪些？答：放大器可以根据放大器所用的元件类型（如晶体管、真空管等）和工作方式（如A类放大器、B类放大器等）进行分类。
第三部分 习题与解答习题1客观检测题一、填空题1、在杂质半导体中，多数载流子的浓度主要取决于掺入的 杂质浓度 ，而少数载流子的浓度则与 温度 有很大关系。
2、当PN 结外加正向电压时，扩散电流 大于 漂移电流，耗尽层 变窄 。
当外加反向电压时，扩散电流 小于 漂移电流，耗尽层 变宽 。
3、在N 型半导体中，电子为多数载流子， 空穴 为少数载流子。
二．判断题1、由于P 型半导体中含有大量空穴载流子，N 型半导体中含有大量电子载流子，所以P 型半导体带正电，N 型半导体带负电。
（ × ）2、在N 型半导体中，掺入高浓度三价元素杂质，可以改为P 型半导体。
（ √ ）3、扩散电流是由半导体的杂质浓度引起的，即杂质浓度大，扩散电流大；杂质浓度小，扩散电流小。
（× ）4、本征激发过程中，当激发与复合处于动态平衡时，两种作用相互抵消，激发与复合停止。
（ × ）5、PN 结在无光照无外加电压时，结电流为零。
（ √ ）6、温度升高时，PN 结的反向饱和电流将减小。
（ × ）7、PN 结加正向电压时，空间电荷区将变宽。
（× ）三．简答题1、PN 结的伏安特性有何特点？答：根据统计物理理论分析，PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。
式中，I D 为流过PN 结的电流；I s 为PN 结的反向饱和电流，是一个与环境温度和材料等有关的参数，单位与I 的单位一致；V 为外加电压； V T =kT/q ，为温度的电压当量（其单位与V 的单位一致），其中玻尔兹曼常数k .J /K -=⨯2313810，电子电量)(C 1060217731.1q 19库伦-⨯=，则)V (2.11594T V T =，在常温（T=300K ）下，V T =25.875mV=26mV 。
当外加正向电压，即V 为正值，且V 比V T 大几倍时，1eTV V>>，于是TV V s eI I ⋅=，这时正向电流将随着正向电压的增加按指数规律增大，PN 结为正向导通状态.外加反向电压，即V 为负值，且|V|比V T 大几倍时，1eTV V <<，于是s I I -≈，这时PN 结只流过很小的反向饱和电流，且数值上基本不随外加电压而变，PN 结呈反向截止状态。

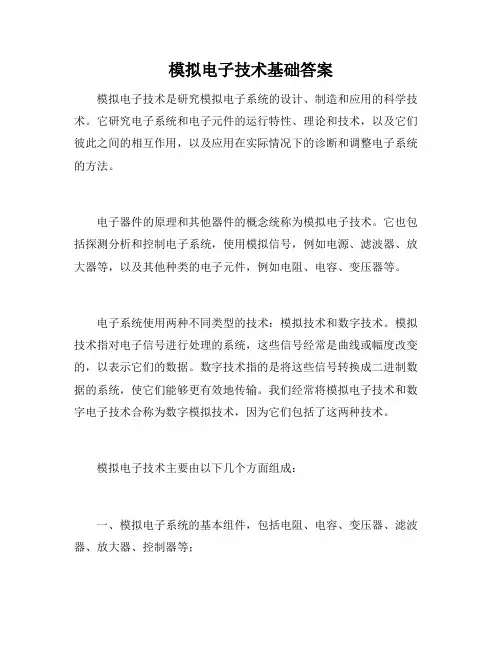

模拟电子技术基础答案
模拟电子技术是研究模拟电子系统的设计、制造和应用的科学技术。
它研究电子系统和电子元件的运行特性、理论和技术，以及它们彼此之间的相互作用，以及应用在实际情况下的诊断和调整电子系统的方法。
电子器件的原理和其他器件的概念统称为模拟电子技术。
它也包括探测分析和控制电子系统，使用模拟信号，例如电源、滤波器、放大器等，以及其他种类的电子元件，例如电阻、电容、变压器等。
电子系统使用两种不同类型的技术：模拟技术和数字技术。
模拟技术指对电子信号进行处理的系统，这些信号经常是曲线或幅度改变的，以表示它们的数据。
数字技术指的是将这些信号转换成二进制数据的系统，使它们能够更有效地传输。
我们经常将模拟电子技术和数字电子技术合称为数字模拟技术，因为它们包括了这两种技术。
模拟电子技术主要由以下几个方面组成：
一、模拟电子系统的基本组件，包括电阻、电容、变压器、滤波器、放大器、控制器等；
二、模拟信号，包括波形，频率和幅度等；
三、模拟信号处理，包括滤波、放大、编码和解码等；
四、模拟电路的分析，包括电子电路的模拟分析和电子电路的数
字分析；
五、模拟设计方法，包括电子电路的模拟设计和自动控制的设计；
六、模拟系统的应用，包括模拟电子系统在数据采集、测量和控
制等方面的实践应用。
以上是模拟电子技术的基本介绍，希望能够为大家提供一些帮助。
《模拟电子技术基础》典型习题解答第一章半导体器件的基础知识1.1 电路如图P1.1所示，已知u i＝5sinωt (V)，二极管导通电压U D＝0.7V。
试画出u与u O的波形，并标出幅值。
i图P1.1 解图P1.1解：波形如解图P1.1所示。
1.2 电路如图P1.2（a）所示，其输入电压u I1和u I2的波形如图（b）所示，二极管导通电压U D＝0.7V。
试画出输出电压u O的波形，并标出幅值。
图P1.2解：u O的波形如解图P1.2所示。
解图P1.21.3 已知稳压管的稳定电压U Z ＝6V ，稳定电流的最小值I Zmin ＝5mA ，最大功耗P ZM ＝150mW 。
试求图P1.3所示电路中电阻R 的取值范围。
图P1.3解：稳压管的最大稳定电流 I ZM ＝P ZM /U Z ＝25mA电阻R 的电流为I ZM ～I Zmin ，所以其取值范围为Ω=-=k 8.136.0ZZ I ～I U U R1.4 已知图P1.4所示电路中稳压管的稳定电压U Z ＝6V ，最小稳定电流I Zmin ＝5mA ，最大稳定电流I Zmax ＝25mA 。
（1） 别计算U I 为10V 、15V 、35V 三种情况下输出电压U O 的值； （2） 若U I ＝35V 时负载开路，则会出现什么现象?为什么？图P1.4解：（1）当U I ＝10V 时，若U O ＝U Z ＝6V ，则稳压管的电流小于其最小稳定电流，所以稳压管未击穿。
故V33.3I LLO ≈⋅+=U R R R U当U I ＝15V 时，若U O ＝U Z ＝6V ，则稳压管的电流小于其最小稳定电流，所以稳压管未击穿。
故LO I L 5VR U U R R =⋅≈+当U I ＝35V 时，稳压管中的电流大于最小稳定电流I Zmin ，所以U O ＝U Z ＝6V 。
（2）=-=R U U I )(Z I D Z 29mA ＞I ZM ＝25mA ，稳压管将因功耗过大而损坏。
〖题1.1〗 （1）杂质浓度，温度（2）呈电中性，呈电中性（3）等于，大于，变窄，小于，变宽（4）反向击穿（5）增大，增大，减小（6）左移，上移，加宽（7）、发射结，集电结（8）一种载流子参与导电，两种载流子参与导电，压控，流控。
〖题1.2〗 二极管电路如图T1.2所示，判断图中二极管是导通还是截止，并确定各电路的输出端电压O U 。
设二极管的导通压降为V 7.0=D U 。
图 T1.2(a )(b )(d )(c)解：（a ）U O =U A －U D =－5V －0.7V=－5.7V （b ）U O =U B =U C =－5V （c ）U O =U A =－0.7V （d ）U O =U A =－9.3V〖题1.3〗 二极管电路如图T1.3 (a) 所示，已知(m V )sin 10i t u ω= ，V 2.1=E ，+-Du Di D 8图 T1.3(a)(b)Ω=100R ，电容C 和直流电源E 对交流视为短路，二极管的伏安特性曲线如图T1.3(b)所示，求二极管两端的电压和流过二极管的电流。
解： m A )sin 92.15(d D D t i I i ω+=+=V)sin 01.07.0(d D D t u U u ω+=+=〖题1.4〗 设图T1.4中的二极管D 为理想二极管，试通过计算判断它们是否导通？。
(a)(b)图 T1.4解：(a) A 4110(20)9V 4614U =-⨯+-⨯=-++ B A B 52010V,55U U U =-⨯=->+, 二极管导通；(b) A 2510(15)4V 218520U =-⨯+-⨯=-++B A B 1151V,114U U U =-⨯=-<+, 二极管截止。
〖题1.5〗 在图T1.5所示电路中，已 知ωt(V)sin 10=i u ,二极管的正向压降和反向电流均可忽略。
分别画出它们的输出波形和传输特性曲线)(=i O u f u 。
《模拟电子技术基础简明教程》课后习题答案第一章1-1 二极管的正向电阻愈小愈好，反向电阻愈大愈好。
1-7 ① I Z =14mA ② I Z =24mA ③ I Z =17mA1-13 （a ）放大区（b ）截止区（c ）放大区（d ）饱和区（e ）截止区（f ）临界饱和（g ）放大区（h ）放大区1-15 （a ）NPN 锗管（b ）PNP 硅管第二章2-1 （a ）无（b ）不能正常放大（c ）有（d ）无（e ）有（f ）无（g ）无（h ）不能正常放大（i ）无2-7 ②U BQ =3.3V ，I CQ = 2.6mA ，U CEQ =7.2V2-8①饱和失真2-10 ① I BQ = 10μA ，I CQ = 0.6mA ，U CEQ ≈3V②r be = 2.6k Ω③uA =－51.7,R i ≈2.9k Ω, R o =5k Ω 2-11 先估算Q 点，然后在负载线上求Q 点附近的β，最后估算r be 、 u A 、R i 、R o ，可得r be ≈1.6k Ω，uA =－80.6,R i =0.89k Ω, R o =2k Ω 2-14 ① I BQ = 20μA ，I CQ = 1mA ，U CEQ ≈6.1V②r be = 1.6k Ω，uA =－0.94,R i =84.9k Ω, R o =3.9k Ω 2-16 ① I BQ ≈10μA ，I CQ = 1mA ，U CEQ ≈6.4V②r be = 2.9k Ω，当R L =∞时，R e /= R e ∥R L = 5.6k Ω,uA ≈0.99; 当R L =1.2k Ω时，R e /= R e ∥R L = 0.99k Ω,uA ≈0.97。
③当R L =∞时，R i ≈282k Ω；当R L =1.2k Ω时，R i ≈87k Ω ④R o ≈2.9k Ω2-19 （a ）共基组态（b ）共射组态（c ）共集组态（d ）共射组态（e ）共射－共基组态第三章3-2 如︱u A ︱=100，则20lg ︱uA ︱=40dB; 如20lg ︱u A ︱=80dB,则︱uA ︱=10000。
