波轮式洗衣机工作原理与维修

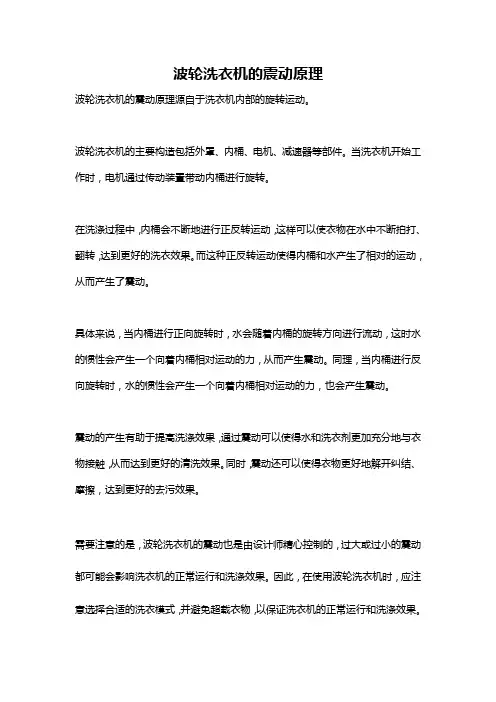

波轮洗衣机的震动原理
波轮洗衣机的震动原理源自于洗衣机内部的旋转运动。

波轮洗衣机的主要构造包括外罩、内桶、电机、减速器等部件。

当洗衣机开始工作时，电机通过传动装置带动内桶进行旋转。

在洗涤过程中，内桶会不断地进行正反转运动，这样可以使衣物在水中不断拍打、翻转，达到更好的洗衣效果。

而这种正反转运动使得内桶和水产生了相对的运动，从而产生了震动。

具体来说，当内桶进行正向旋转时，水会随着内桶的旋转方向进行流动，这时水的惯性会产生一个向着内桶相对运动的力，从而产生震动。

同理，当内桶进行反向旋转时，水的惯性会产生一个向着内桶相对运动的力，也会产生震动。

震动的产生有助于提高洗涤效果，通过震动可以使得水和洗衣剂更加充分地与衣物接触，从而达到更好的清洗效果。

同时，震动还可以使得衣物更好地解开纠结、摩擦，达到更好的去污效果。

需要注意的是，波轮洗衣机的震动也是由设计师精心控制的，过大或过小的震动都可能会影响洗衣机的正常运行和洗涤效果。

因此，在使用波轮洗衣机时，应注意选择合适的洗衣模式，并避免超载衣物，以保证洗衣机的正常运行和洗涤效果。

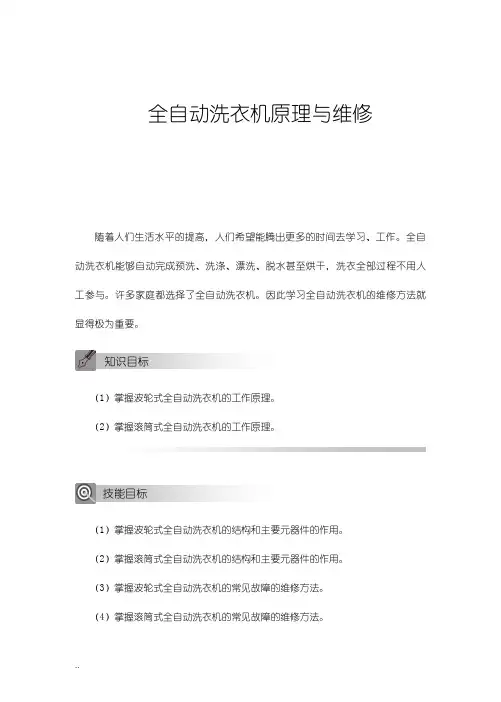

..全自动洗衣机原理与维修随着人们生活水平的提高，人们希望能腾出更多的时间去学习、工作。

全自动洗衣机能够自动完成预洗、洗涤、漂洗、脱水甚至烘干，洗衣全部过程不用人工参与。

许多家庭都选择了全自动洗衣机。

因此学习全自动洗衣机的维修方法就显得极为重要。

知识目标（1）掌握波轮式全自动洗衣机的工作原理。

（2）掌握滚筒式全自动洗衣机的工作原理。

技能目标（1）掌握波轮式全自动洗衣机的结构和主要元器件的作用。

（2）掌握滚筒式全自动洗衣机的结构和主要元器件的作用。

（3）掌握波轮式全自动洗衣机的常见故障的维修方法。

（4）掌握滚筒式全自动洗衣机的常见故障的维修方法。

任务一认识波轮式全自动洗衣机的结构任务分析本单元主要学习掌握波轮式全自动洗衣机主要专用部件的作用和工作原理。

同时认识波轮全自动洗衣机的结构。

基本知识一、波轮全自动洗衣机的洗衣原理全自动洗衣机可以完成洗涤、漂洗及脱水过程的自动转换，通常采用套桶方式，即将离心桶（内桶）和盛水桶（外桶）同轴地套在一起，故又称为套桶式洗衣机。

全自动洗衣机在程控器的控制下自动完成洗衣的全过程。

洗涤时，程控器将进水阀打开至水位达到设定值，电动机带动波轮旋转，使水及衣物完成洗涤或漂洗过程；排水时，程控器打开排水阀，将洗涤液或水排出；脱水时，程控器仍将排水阀打开，并使离合器动作，完成机械转换，电动机带动离心桶高速旋转，完成脱水过程。

二、进水电磁阀的工作原理进水电磁阀的作用主要为控制自来水进水，为洗衣机提供适量的洗涤、漂洗用水。

进水电磁阀实物图和结构图如图7-1所示。

进水电磁阀的开关主要由阀内的线圈控制动铁芯来完成。

如果线圈不通电，这时打开自来水龙头，水不会流入洗衣机；当线圈通电后，阀被打开，..自来水通畅地流入洗衣机。

出水口电磁铁接线端子阀体进水口橡胶阀接线端子 线圈绝缘层 线圈 阀心骨架 弹簧 阀芯 壳体塑料导阀导管 塑料限流垫 橡胶限流垫过滤网实物图 结构图图7-1 进水电磁阀实物图和结构图进水电磁阀基本结构主要由一个螺管电磁铁和橡胶阀构成。

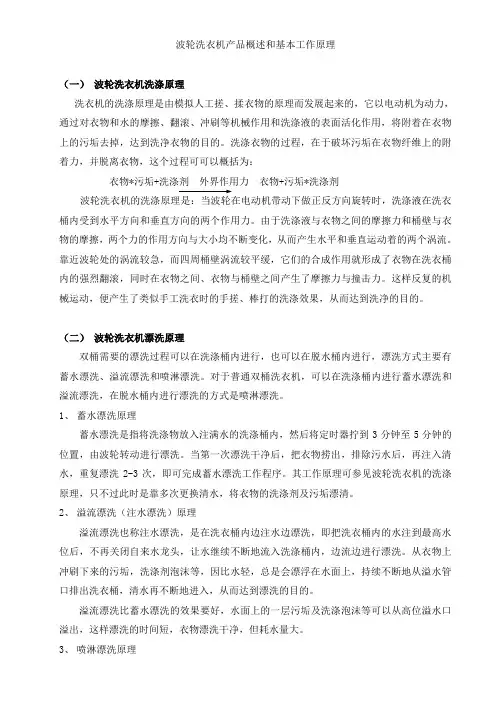

波轮洗衣机产品概述和基本工作原理（一）波轮洗衣机洗涤原理洗衣机的洗涤原理是由模拟人工搓、揉衣物的原理而发展起来的，它以电动机为动力，通过对衣物和水的摩擦、翻滚、冲刷等机械作用和洗涤液的表面活化作用，将附着在衣物上的污垢去掉，达到洗净衣物的目的。

洗涤衣物的过程，在于破坏污垢在衣物纤维上的附着力，并脱离衣物，这个过程可可以概括为：衣物*污垢+洗涤剂外界作用力衣物+污垢*洗涤剂波轮洗衣机的洗涤原理是：当波轮在电动机带动下做正反方向旋转时，洗涤液在洗衣桶内受到水平方向和垂直方向的两个作用力。

由于洗涤液与衣物之间的摩擦力和桶壁与衣物的摩擦，两个力的作用方向与大小均不断变化，从而产生水平和垂直运动着的两个涡流。

靠近波轮处的涡流较急，而四周桶壁涡流较平缓，它们的合成作用就形成了衣物在洗衣桶内的强烈翻滚，同时在衣物之间、衣物与桶壁之间产生了摩擦力与撞击力。

这样反复的机械运动，便产生了类似手工洗衣时的手搓、棒打的洗涤效果，从而达到洗净的目的。

（二）波轮洗衣机漂洗原理双桶需要的漂洗过程可以在洗涤桶内进行，也可以在脱水桶内进行，漂洗方式主要有蓄水漂洗、溢流漂洗和喷淋漂洗。

对于普通双桶洗衣机，可以在洗涤桶内进行蓄水漂洗和溢流漂洗，在脱水桶内进行漂洗的方式是喷淋漂洗。

1、蓄水漂洗原理蓄水漂洗是指将洗涤物放入注满水的洗涤桶内，然后将定时器拧到3分钟至5分钟的位置，由波轮转动进行漂洗。

当第一次漂洗干净后，把衣物捞出，排除污水后，再注入清水，重复漂洗2-3次，即可完成蓄水漂洗工作程序。

其工作原理可参见波轮洗衣机的洗涤原理，只不过此时是靠多次更换清水，将衣物的洗涤剂及污垢漂清。

2、溢流漂洗（注水漂洗）原理溢流漂洗也称注水漂洗，是在洗衣桶内边注水边漂洗，即把洗衣桶内的水注到最高水位后，不再关闭自来水龙头，让水继续不断地流入洗涤桶内，边流边进行漂洗。

从衣物上冲刷下来的污垢，洗涤剂泡沫等，因比水轻，总是会漂浮在水面上，持续不断地从溢水管口排出洗衣桶，清水再不断地进入，从而达到漂洗的目的。

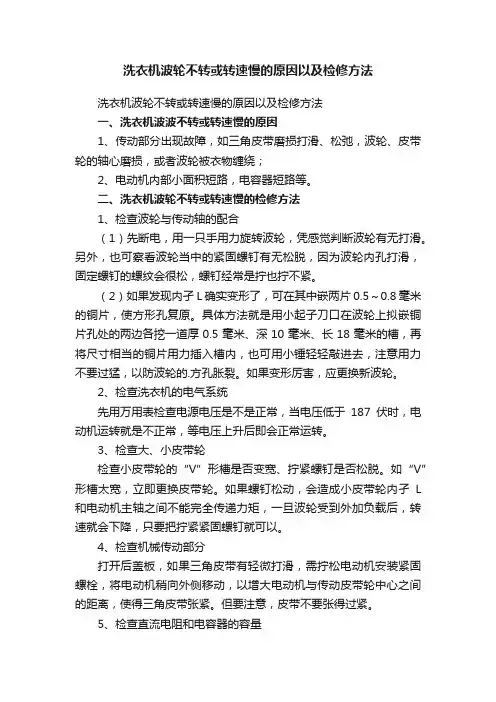

洗衣机波轮不转或转速慢的原因以及检修方法洗衣机波轮不转或转速慢的原因以及检修方法一、洗衣机波波不转或转速慢的原因1、传动部分出现故障，如三角皮带磨损打滑、松弛，波轮、皮带轮的轴心磨损，或者波轮被衣物缠绕；2、电动机内部小面积短路，电容器短路等。

二、洗衣机波轮不转或转速慢的检修方法1、检查波轮与传动轴的配合（1）先断电，用一只手用力旋转波轮，凭感觉判断波轮有无打滑。

另外，也可察看波轮当中的紧固螺钉有无松脱，因为波轮内孔打滑，固定螺钉的螺纹会很松，螺钉经常是拧也拧不紧。

（2）如果发现内孑L确实变形了，可在其中嵌两片0.5～0.8毫米的铜片，使方形孔复原。

具体方法就是用小起子刀口在波轮上拟嵌铜片孔处的两边各挖一道厚0.5毫米、深10毫米、长18毫米的槽，再将尺寸相当的铜片用力插入槽内，也可用小锤轻轻敲进去，注意用力不要过猛，以防波轮的.方孔胀裂。

如果变形厉害，应更换新波轮。

2、检查洗衣机的电气系统先用万用表检查电源电压是不是正常，当电压低于187伏时，电动机运转就是不正常，等电压上升后即会正常运转。

3、检查大、小皮带轮检查小皮带轮的“V”形槽是否变宽、拧紧螺钉是否松脱。

如“V”形槽太宽，立即更换皮带轮。

如果螺钉松动，会造成小皮带轮内孑L 和电动机主轴之间不能完全传递力矩，一旦波轮受到外加负载后，转速就会下降，只要把拧紧紧固螺钉就可以。

4、检查机械传动部分打开后盖板，如果三角皮带有轻微打滑，需拧松电动机安装紧固螺栓，将电动机稍向外侧移动，以增大电动机与传动皮带轮中心之间的距离，使得三角皮带张紧。

但要注意，皮带不要张得过紧。

5、检查直流电阻和电容器的容量用万用表检查电动机绕组直流电阻和电容器的容量，必要时及时更换。

巧用洗衣机节电节水的方法总结窍门1选择合理的洗衣步骤洗衣时，可先用少量水加洗衣粉将衣物充分浸泡一段时间，用手洗去比较严重的污渍，然后再用机洗，可缩短洗衣时间，节省水电。

使用非全自动洗衣机时，衣服洗了头遍后，最好将衣服甩干，挤尽脏水，然后漂洗，既节水又省电。

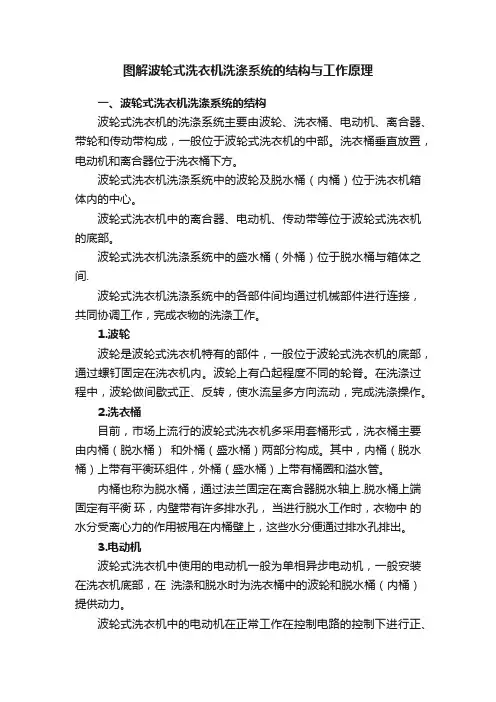

图解波轮式洗衣机洗涤系统的结构与工作原理一、波轮式洗衣机洗涤系统的结构波轮式洗衣机的洗涤系统主要由波轮、洗衣桶、电动机、离合器、带轮和传动带构成，一般位于波轮式洗衣机的中部。

洗衣桶垂直放置，电动机和离合器位于洗衣桶下方。

波轮式洗衣机洗涤系统中的波轮及脱水桶（内桶）位于洗衣机箱体内的中心。

波轮式洗衣机中的离合器、电动机、传动带等位于波轮式洗衣机的底部。

波轮式洗衣机洗涤系统中的盛水桶（外桶）位于脱水桶与箱体之间.波轮式洗衣机洗涤系统中的各部件间均通过机械部件进行连接，共同协调工作，完成衣物的洗涤工作。

1.波轮波轮是波轮式洗衣机特有的部件，一般位于波轮式洗衣机的底部，通过螺钉固定在洗衣机内。

波轮上有凸起程度不同的轮脊。

在洗涤过程中，波轮做间歇式正、反转，使水流呈多方向流动，完成洗涤操作。

2.洗衣桶目前，市场上流行的波轮式洗衣机多采用套桶形式，洗衣桶主要由内桶（脱水桶）和外桶（盛水桶）两部分构成。

其中，内桶（脱水桶）上带有平衡环组件，外桶（盛水桶）上带有桶圈和溢水管。

内桶也称为脱水桶，通过法兰固定在离合器脱水轴上.脱水桶上端固定有平衡环，内壁带有许多排水孔，当进行脱水工作时，衣物中的水分受离心力的作用被甩在内桶壁上，这些水分便通过排水孔排出。

3.电动机波轮式洗衣机中使用的电动机一般为单相异步电动机，一般安装在洗衣机底部，在洗涤和脱水时为洗衣桶中的波轮和脱水桶（内桶）提供动力。

波轮式洗衣机中的电动机在正常工作在控制电路的控制下进行正、反转.波轮式洗衣机中的单相异步电动机内部主要由定子、转子、端盖，离心开关,电动机轴以及供电线缆等部分构成。

4.离合器离合器是波轮式洗衣机实现洗涤和脱水功能转换的主要部件。

只有带有脱水功能的波轮式洗衣机中才会安装离合器。

波轮式洗衣机在洗涤过程中，通过离合器波轮轴的旋转来实现波轮的旋转；当需要进行脱水工作时，离合器的脱水轴便会带动脱水桶高速旋转。

由离合杆与其他组件相连，实现转动。

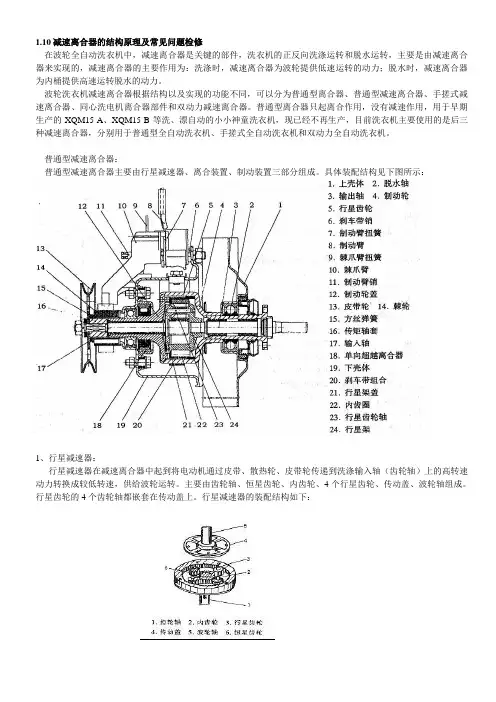

1.10减速离合器的结构原理及常见问题检修在波轮全自动洗衣机中，减速离合器是关键的部件，洗衣机的正反向洗涤运转和脱水运转，主要是由减速离合器来实现的，减速离合器的主要作用为：洗涤时，减速离合器为波轮提供低速运转的动力；脱水时，减速离合器为内桶提供高速运转脱水的动力。

波轮洗衣机减速离合器根据结构以及实现的功能不同，可以分为普通型离合器、普通型减速离合器、手搓式减速离合器、同心洗电机离合器部件和双动力减速离合器。

普通型离合器只起离合作用，没有减速作用，用于早期生产的XQM15-A、XQM15-B等洗、漂自动的小小神童洗衣机，现已经不再生产，目前洗衣机主要使用的是后三种减速离合器，分别用于普通型全自动洗衣机、手搓式全自动洗衣机和双动力全自动洗衣机。

普通型减速离合器：普通型减速离合器主要由行星减速器、离合装置、制动装置三部分组成。

具体装配结构见下图所示：1、行星减速器：行星减速器在减速离合器中起到将电动机通过皮带、散热轮、皮带轮传递到洗涤输入轴（齿轮轴）上的高转速动力转换成较低转速，供给波轮运转。

主要由齿轮轴、恒星齿轮、内齿轮、4个行星齿轮、传动盖、波轮轴组成。

行星齿轮的4个齿轮轴都嵌套在传动盖上。

行星减速器的装配结构如下：行星减速器的齿轮轴为动力输入轴、波轮轴为动力输出轴。

波轮轴的一端用花键插入行星机构的传动盖内，另一端有中心孔，用一个紧固螺钉将波轮固定在波轮轴上。

齿轮轴的一端是恒星齿轮，另一端为花键或方轴结构，与离合套装配在一起。

当齿轮轴在电动机的驱动下作顺时针转动时，与齿轮轴一体的恒星轮将动力传递给与它相啮合的行星齿轮上，使行星齿轮作逆时针转动，整个行星齿轮系又与内齿轮啮合，由内齿轮导向，绕着恒星轮做顺时针运转，波轮轴也进行顺时针旋转。

同样地，当齿轮轴作逆时针转动时，波轮轴也将逆时针转动。

在波轮全自动洗衣机中，齿轮轴（输入轴）和波轮轴的转速约为4：8：1，即从电机通过皮带、散热轮、皮带轮传递到齿轮轴上的高转速动力，通过行星减速器降低为约120-150转/分，带动波轮运转，实现洗涤。

一、波轮双桶洗衣机基本结构及工作原理波轮双桶洗衣机一般是由洗涤部分、脱水部分、进、排水部分和传动部分组成。

1 、洗涤部分：波轮双桶洗衣机的洗涤部分包括洗涤桶、波轮、轴套（或减速器）和线屑过滤系统，这部分的功能主要是完成洗涤和蓄水漂洗（或溢水漂洗）。

（ 1）洗涤桶：洗涤桶的作用是盛放衣物和洗涤液并实现洗涤任务的容器，对于酸碱有一定的抗腐蚀能力，并具有一定的强度。

一般采用ABS 或聚丙烯塑料，与脱水外桶一起整体注塑成型，也称双连桶，有些新型洗衣机的双连桶与箱体是一体注塑成型的，这样可以使洗衣机配合更加紧密，提高洗衣机的防锈效果。

洗涤桶的俯视截面一般为方形，四周圆角半径通常都大于50mm，其目的是在洗涤过程中多产生小湍流，以增加衣物舒展伸长，提高洗涤的均匀性，为了增加洗涤效果，有的洗衣机还在洗涤桶壁上增加了凸筋结构。

（ 2）波轮：波轮是波轮洗衣机实现洗涤的主要机械运动件，洗涤时洗衣机通过波轮的运转，带动水流转动，从而在衣物之间、衣物与水流之间、衣物与桶壁、波轮之间产生相对运动。

波轮直径的大小、波轮上的凸筋的高度、形状、波轮转速的快慢、转停时间的长短以及安装波轮洗衣机基本结构原理位置等，对洗衣机的洗净度和磨损率都有很大影响。

波轮材料一般采用ABS 或增强聚丙烯塑料注塑成型，为了提高波轮中心孔与波轮轴配合连接位置的强度，一般会在注塑时在波轮中心孔处预埋一个高强度塑料或金属的内衬，洗涤容量在5公斤以下的洗衣机内衬的内孔一般为方孔，配合轴套使用；洗涤容量在5公斤以上的洗衣机由于波轮与轴配合处承受的力量要大得多，一般内衬采用金属材料（有个别型号洗衣机采用不锈钢内衬），内衬内孔采用花键配合。

目前海尔洗衣机采用的波轮主要为新水流大波轮，从形状以及形成的水流来分主要有偏心波轮、螺旋飓风波轮、盆型波轮、手洗式波轮和搓板式波轮。

（3）轴套（或减速器）：轴套（或减速器）的作用是支撑波轮、传递动力完成洗涤，轴套或减速器安装在洗衣机洗涤桶的底部，通过顶部的密封圈与洗涤桶密封配合，轴套顶端的洗涤轴安装波轮，洗涤时，电动机运转，通过皮带、皮带轮将动力传递到轴套上，带动洗涤轴、波轮转动，起到传递动力的作用，具体的轴套和减速器的结构、工作原理将在后面的部分进行讲解。

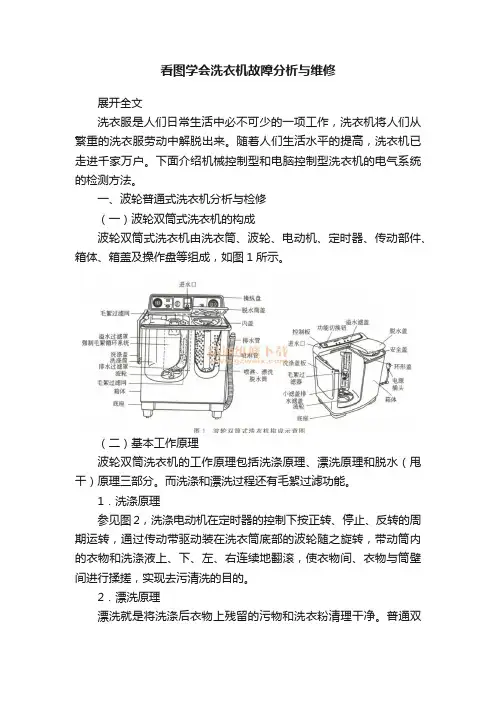

看图学会洗衣机故障分析与维修展开全文洗衣服是人们日常生活中必不可少的一项工作，洗衣机将人们从繁重的洗衣服劳动中解脱出来。

随着人们生活水平的提高，洗衣机已走进千家万户。

下面介绍机械控制型和电脑控制型洗衣机的电气系统的检测方法。

一、波轮普通式洗衣机分析与检修（一）波轮双筒式洗衣机的构成波轮双筒式洗衣机由洗衣筒、波轮、电动机、定时器、传动部件、箱体、箱盖及操作盘等组成，如图1所示。

（二）基本工作原理波轮双筒洗衣机的工作原理包括洗涤原理、漂洗原理和脱水（甩干）原理三部分。

而洗涤和漂洗过程还有毛絮过滤功能。

1．洗涤原理参见图2，洗涤电动机在定时器的控制下按正转、停止、反转的周期运转，通过传动带驱动装在洗衣筒底部的波轮随之旋转，带动筒内的衣物和洗涤液上、下、左、右连续地翻滚，使衣物间、衣物与筒壁间进行揉搓，实现去污清洗的目的。

2．漂洗原理漂洗就是将洗涤后衣物上残留的污物和洗衣粉清理干净。

普通双筒洗衣机采用的漂洗方式主要有蓄水漂洗、滋水漂洗和喷淋漂洗三种。

（1）蓄水漂洗参见图2，蓄水漂洗是将经过洗涤后的衣物放入洗衣筒内，注满清水后，将洗涤定时器设在需要的漂洗时间位置，使电动机、波轮相继转动，进行漂洗。

第一次漂洗结束后，拧动排水旋钮，打开四通排水阀，排掉污水，再注入清水，直至将衣泡沫漂净为止。

目前，该方法是最常用的漂洗方法。

（2）溢水漂洗溢水漂洗是将经过洗涤后的衣物放入洗衣筒内，然后一直向筒内注入清水，设置定时器使波轮开始转动，开始漂洗，从衣物上漂洗下来的泡沫和污水通过洗衣筒上的溢水口流出，再经排水管流入下水道，直至将泡沫漂净为止。

（3）喷淋漂洗和以上两种漂洗方式不同的是，具有喷淋漂洗功能的普通双筒洗衣机是通过脱水筒（甩干筒）来完成的。

将进水选择钮调到“脱水侧进水”，自来水就通过淋水器均匀地为脱水筒内的衣物淋水，不断稀释后的污水和泡沫被高速运转脱水筒甩出桶外，最终将污水和泡沫漂洗干净（甩净）。

3．甩干原理参见图2，为了使衣物尽快干燥，需要通过甩干筒将溢水、蓄水漂洗后的衣物甩干。
