全自动洗衣机

全自动洗衣机

1.2 全自动洗衣机的电气部分及控制系统
• 2）电源电压检测电路 • 电位检测由W1、C5和VD2组成，VD2将变压后的低压交流电
整流，经C5滤波后变为直流电，W1构成分压电阻，将分压后 的电压送入单片机的模拟输入端AN0，经内部A/D转换后由单 片机判断输入电压，当电压过高或者过低时停止工作。 • 3）电源电压过零检测 • 由于使用的是交流电动机，为了用晶闸管控制交流电的导通角 度，必须要检测出电压波形的过零点时刻。 • 4）水温检测 • 水温检测通过传感器来实现，VT2用来做水温检测传感器，通 过放大器放大后送入单片机的AN1，单片机可以根据AN1的电 压高低实现水温的判断。
全自动洗衣机的电气部分及控制系统
• 5.电源电路 • 如图1-29所示，交流220 V电压经变压器降压、桥式整流和电容滤波后，输出12 V
直流电，该直流12 V电经过三端稳压芯片7805稳压后输出稳定的直流5 V电压，供 单片机芯片和其他元器件使用。
图1-29 电源电路
谢谢观看！
1.2 全自动洗衣机的电气部分及控制系统
• 4.声光显示电路 • 1）蜂鸣器电路 • 蜂鸣器电路是根据压电晶体的逆压电效应原理实现的，PA1和PA0口线分别驱动不
同频率的两个蜂鸣器N1和N2。当洗衣机程序在执行过程中出现异常状态或结束， 芯片相应口就会输出预先设置频率的电平，蜂鸣器就会发出不同次数、每声间隔 时间不等、鸣叫时间不同的声音来提醒用户进行处理。 • 2）LED驱动电路 • LED驱动电路由单片机的PB0~PB6驱动七段数码管和LED1、LED2和LED3实现， 同时驱动VD6~VD12这7个LED显示运行状态，LED驱动采用了动态驱动方式，PA 5~PA7驱动VT11~VT13进行LED1~LED3的选通。

全自动洗衣机控制系统(PLC)演示幻灯片

全自动洗衣机控制系统(PLC)演示幻灯片
Page 6
二、相关知识
（二）顺序控制指令
LSCR S_bit：装载顺序控制继电器（Load Sequence Control Relay）指令，用来表示一个 SCR（即顺序功能图中的步）的开始。 SCRT S_bit：顺序控制继电器转换（Sequence Control Relay Transition）指令，用来表示SCR 段之间的转换，即活动状态的转换。 SCRE：顺序控制继电器结束（Sequence Control Relay End）指令，用来表示SCR段的结束。
Page 8
二、相关知识
（三）顺序控制功能图的三要素
图7-3 顺序功能图
Page 9
二、相关知识
（四）顺序控制功能图的编程方法 1．单序列的编程方法
程序中只有一个流动路径而没有程序的分 支称为单流程。每一个顺序控制功能图一 般设定一个初始状态。初始状态的编程要 特别注意，在最开始运行时，初始状态必 须用其他方法预先驱动，使其处于工作状 态。例如，在图7-2中，初始状态在系统最 开始工作时，由PLC停止→启动运行切换 瞬间使特殊辅助继电器SM0.1接通，从而 使状态器S0.0被激活。
Page 7
二、相关知识
（三）顺序控制功能图的三要素
（1）驱动有关负载：在本状态下做什么。 （2）指定转移条件：在顺序功能图中，相邻的 两个状态之间实现转移必须满足一定的条件。如 图7-3所示，当T37接通时，系统从S0.2转移到 S0.3。 （3）转移方向（目标）：置位下一个状态。如 图7-3，当T37动作时，如果原来处于S0.2这个状 态，则程序将从S0.2转移到S0.3。
Page 3
二、相关知识 （一）顺序控制功能图概述
顺序控制功能图（SFC）主要用于设计具 有明显阶段性工作顺序的系统。一个控制 过程可以分为若干工序（或阶段），将这 些工序称为状态。状态与状态之间由转换 条件分隔，相邻的状态具有不同的动作形 式。

全自动洗衣机.ppt

全自动洗衣机.ppt

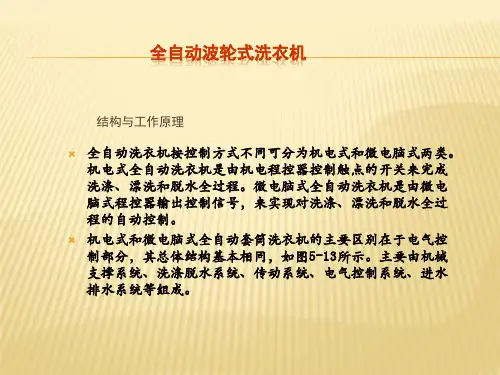

2.洗涤脱水系统 洗涤脱水系统主要包括盛水桶、洗涤脱水桶、波轮等部件。 1)盛水桶 盛水桶是盛放洗涤液或清水的容器，是用具有耐酸碱、抗冲击、耐热等性能 的塑料注塑成型，并固定在钢制底盘上。盛水桶底部正中开有圆孔，与离合器上的大 水封配合，防止漏水。桶体底部有排水口，与排水阀相连接，由排水阀控制排放污水。 盛水桶上部离桶口一定距离的桶壁上开有溢水口，用于排出溢水和漂洗时的肥皂泡。 盛水桶下部侧壁上有一空气室，并开有导气接嘴口，通过导气软管与水位开关相连接， 控制盛水桶内水位的高度。 2)洗涤脱水桶 洗涤脱水桶也称为离心桶或内桶，全自动洗衣机洗涤与脱水是在同一桶 内进行，所以该桶既要满足洗涤要求，又要满足脱水要求。其结构如图5-16所示。 脱水桶内壁上设有多条凸筋和凹槽，洗涤时起到搓衣板似的搓揉作用。凸筋的另一作 用是增强洗涤液的涡漩。 洗涤脱水桶的凹槽内钻有许多小孔，脱水时，水从小孔中甩出，进入盛水桶内而排出。 洗涤脱水桶的内壁上还嵌有回水管，回水管的底部与波轮相配合，洗涤时，随着波轮 的旋转，洗涤液被波轮泵出，沿着回水管上升，从回水管上部的出口处吐出，重新回 到桶内，这样周而复始地不断循环，洗涤液中的绒毛、线屑等被滤网袋收集。洗涤脱 水桶的上口装有平衡圈，其作用是减少脱水时由于不平衡而产生的振动。 3)波轮。波轮安装在洗涤脱水桶内，并固定在离合器的波轮轴上。波轮一般由塑料注 塑成型，要求外表光滑、无毛刺、不变形。波轮是产生水流的主要部件，其形状、高 低、大小、安装位置、转速及运转方式等，对洗衣机的洗净比和磨损率起着重要的作 用。
(1)进水电磁阀 进水电磁阀称为 进水阀或注水阀， 其作用是实现对 洗衣机自动注水 和自动停止注水。 进水阀由电磁线 圈、可动铁心、 橡皮膜、弹簧等 组成，其结构如 图所示。
(2)水位开关 水位开关与进水电磁阀配合，根据洗衣桶内水位的高低， 控制进水电磁阀的关闭或开启。水位开关与程控器配合，根据洗衣程 序与洗衣桶内水位的高低，控制洗涤电动机的通断。水位开关是实现 进水、洗涤、脱水以至排水的必经之路。水位开关又叫水位压力开关， 它是利用洗衣桶内水位所产生的压力来控制触点开关的通断，其基本 结构如图所示。

《身边的科技》PPT

《身边的科技》PPT

思考：
同学们，我们在生 活中使用过许多物品， 你感觉哪些物品有不完 美的地方？你想怎样去 改进？
身边科技调查表
科技成果 采访对象 大家的感觉及认识 对生活的影响 有了电话 有了电视 有了洗衣机 有了冰箱 有了电脑 有了电磁炉
手 洗 衣 服
搓 衣 板 洗 衣 棒
我家买了洗衣机
你们家有洗衣机吗？ ganxi 能和大家分享一下 你的感受吗？ （请你谈谈你的感 受或者是妈妈使用 洗衣机的感受。）
温馨提示：
（1）交流时要注意语言表达完整； （2）对收集的资料进行简单分类， 资料如有重复，只保留一份； （3）如果资料较多，只选择主要的 进行汇报；
可调节角度瓦刀 【发明者】尹子豪康富小学学生 尹子豪是来自湖北的一个农民工子弟，爸爸 是一个名瓦工，对于俗称“泥抹子”的瓦刀，对 他来说是再熟悉不过的了。 去年开始对发明创造感兴趣的的严子豪开始 在身边的生活中找“灵感”，他看到爸爸干活时 因为常常要往棚顶抹水泥，爸爸拿“泥抹子”的 手腕总是很大角度地向上弯很吃力，于是严子豪 开始了改进爸爸工具的试验。 传统的瓦刀，刀把儿与“抹板”是平行的， 并且是固定的。严子豪发明的“可调节角度瓦刀” 将刀把与“抹板”之间的连结点设计成活动的， 可以在90°的瓦工的劳动范围内随意调节角度， 并有固定的旋扭，可大大减轻强度。
按洗涤方式、结构原 理分 1．滚筒式洗衣机 2．波轮式洗衣机 3．搅拌式洗衣机
滚筒式洗衣机
波轮式洗衣机
搅拌式洗衣机
按自动化程度分 1．普通型洗衣机 2．半自动型洗衣机 3．全自动型洗衣机
普通型洗衣机： 搅拌动作为电动机带 动，正转、反转及停止为 定时器控制，而进水、排 水、脱水等完全手动。
（4）组长做好记录，填好表格。

家用电器产品概述(PPT 64张)

家用电器产品概述(PPT 64张)



机电产品学
几种类型洗衣机的性能比较
目前，我国家用洗衣机大多是波轮式洗衣机，滚筒式洗衣机也越来越被人们 所接受。本章介绍有代表性的普通双桶波轮式洗衣机、全自动波轮式洗衣机和全 自动滚筒式洗衣机。
机电产品学
二、洗衣机的型号
国产洗衣机型号按国家规定有六个部分组成。
机电产品学
型号示例：型号为 XPB20—3型洗衣机的含义为：
( 1 ) 洗涤桶
（2）波轮
（3）波轮轴组件
（4）脱水外桶和内桶
。
双桶洗衣机的脱水外桶一般都与洗涤桶连为一体
机电产品学


（5）刹车装置 （6）排水系统
为了避免高速转动的脱水内桶在工作时伤及人体，双桶洗
衣机上都设有受脱水桶盖控制的刹车装置。 用于控制洗衣机桶内的水位在洗衣过程中位置不变，一 旦洗衣机完成洗衣任务，通过自动或手动排水系统排水。
来越少了，滚筒洗衣机和波轮洗衣机将成为市场的主流，全自动洗 衣机符合人们快节奏工作方式的要求。洗衣机的发展趋势，归纳起 来有如下几个方面。 1）高度自动化 洗衣机越来越高度自动化。
波轮式洗衣机——在洗衣桶底部中心偏一些的位置装有形状如圆盘，外 表面有几条突起且光滑过渡的筋的波轮。依靠波轮定时正反转或连续转动使 水流形成旋涡进行洗涤。 滚筒式洗衣机——将洗涤衣物放在滚筒内，注入混有洗涤剂的水，然后 按照洗涤程序进行洗涤。滚筒通过正、反转使衣物在筒内翻滚揉搓进行洗涤 。 搅拌式洗衣机——依靠摆动叶往复运动进行洗涤。
机电产品学
3. 滚筒式洗衣机基本结构
滚筒式全自动洗衣机按衣 物装入的方式可分为前装式和
上装式两种。目前市场上以前
装滚筒式洗衣机为多，前装滚 筒式全自动洗衣机的结构如图

全自动洗衣机控制系统(PLC)ppt课件

全自动洗衣机控制系统(PLC)ppt课件
功 能
编 号
SB1
启动按钮
I0.0
YC1
进水电磁阀
Ｑ0.0
L1
低水位检测开关
I0.1
KM1
正转
Q0.1
L2
高水位检测开关
I0.2
KM2
反转
Q0.2
YC2
排水电磁阀
Q0.3
YC3
离合器
Q0.4
HA
报警
Q0.5
（一）顺序控制功能图在全自动洗衣机控制中 的应用
项目七 全自动洗衣机PLC控制系统
Page
do
something
一、项目导入
图7-1 全自动洗衣机结构示意图1—电源开关 2—启动按钮 3—PLC控制器
4—进水口 5—出水口 6—洗衣桶
7—外桶 8—电动机 9—波轮
Page
控制要求：洗衣机接通电源后，按下启动按钮，洗衣机开始进水。当水位达到高水位时，停止进水并开始正向洗涤。正向洗涤5 s以后，停止2 s，然后开始反向洗涤，反向洗涤5 s以后，停止2 s……如此反复进行。当正向洗涤和反向洗涤满10次时，开始排水，当水位降低到低水位时，开始脱水，并且继续排水。脱水10 s后，就完成一次从进水到脱水的大循环过程。然后进入下一次大循环过程。当大循环的次数满3次时，进行洗完报警。报警维持2 s，结束全部过程，洗衣机自动停机。
Page
（1）合上开关QS时，交通灯系统开始工作，红灯、绿灯、黄灯按一定时序轮流发亮。（2）首先东西方向绿灯亮25 s后闪3 s灭，黄灯亮2 s灭，红灯亮30 s，绿灯亮25 s……如此循环。（3）东西绿灯、黄灯亮时，南北红灯亮30 s；东西红灯亮时，南北绿灯亮25 s后闪3 s灭，黄灯亮2 s。依此循环。（4）断开开关时，系统完成当前周期后所有灯熄灭。

全自动波轮洗衣机基本构造详解-PPT精品文档

全自动波轮洗衣机基本构造详解-PPT精品文档
备注：
❖ 渗锌钢板和全塑箱体，哪个材质更好，要针对不同的顾客偏好，有针对性 介绍。
基本构造之机械支持系统
吊杆
❖ 波轮洗衣机的外桶与内桶套装在一起，外桶底部装有离合器、电动机等， 这一套部件都是依靠吊杆悬吊在箱体四个角板上。吊杆与箱体及外桶都是球 面配合。
❖ 减振，保证洗衣机在洗涤和脱水时的平衡和稳定（我司采用空气阻尼式吊 杆）
基本构造之机械支持系统
渗锌钢板箱体优势：整体折绕成型
❖ 外箱体采用优质渗锌钢板作为原材料，防锈性能好。 ❖ 箱体采用一次折绕成型技术，增强了箱体的强度，减少运行时候的震动， 不易变形。
基本构造之机械支持系统
渗锌钢板箱体优势：双面多层喷塑
❖ 采用德国WAGNER公司喷涂技术，对渗锌钢板箱体进行双面多层喷塑处理 （磷酸锌磷、环氧树脂、聚酯外层等），巩固防锈、防腐性能。
渗锌钢板
全塑箱体
铝合金箱体
优点
外形美观大方、整机显得豪 华高档，强度高，经久耐用
永不生锈，不易发生变 形，可以再回收利用， 成本低
不易生锈、不易变形
缺点
制造成本较高，生产工艺比 较复杂；如果喷塑处理不好， 长时间使用后颜色会发 箱体很容易生锈；一旦损坏 生变化，美观性稍差 不可再利用
成本偏高，而且存在 产生铝锈的隐患，强 度较钢板差
波轮洗衣机基础结构详解
国内营销公司 市场部培训管理
波轮洗衣机基本构造
五大系统
❖ 机械支撑系统 ❖ 电气控制系统 ❖ 洗涤、脱水系统 ❖ 传动系统 ❖ 进、排水系统
基本构造之机械支持系统
箱体
❖ 目前市场上的洗衣机箱体主要有三种：渗锌钢板箱体、全塑箱体和铝合金
箱体。我司洗衣机主要采用的是渗锌钢板箱体和全塑箱体，而铝合金箱体因 为成本较高，所以现在国内的生产厂家使用的很少。

洗衣机基础知识ppt课件

洗衣机基础知识ppt课件
2
• 1880年，美国又出现了蒸气洗衣机，蒸气动力开始 取代人力。 之后，水力洗衣机、内燃机洗衣机也相继出现。到 1911年，美国试制成功世界上第一台电动洗衣机。 电动洗衣机的问世，标志着人类家务劳动自动化的 开端。 电动洗衣机几经完善，在1922年迎来一种崭新的洗 衣方式“搅拌式”。搅拌式洗衣机由美国玛依塔格 公司研制成功。这种洗衣机是在筒中心装上一个立 轴，在立轴下端装有搅拌翼，电动机带动立轴，进 行周期性的正反摆动，使衣物和水流不断翻滚，相 互摩擦，以此涤荡污垢。搅拌式洗衣机结构科学合 理，受到人们的普遍欢迎。
27
I:波轮洗干一体机（热烘干）
• 新鲜空气从进风口进入机身，经专用智
能PTC电辅发热装置加热，形成大面积
暖风。暖风通过盛水桶上方，带走衣物
中的水分。接着，潮湿的空气将通过洗
衣机背部的冷凝系统，空气中的水分在
此转变成冷凝水，通过专用排水管排出
机外，而已被干燥的空气将重新进入循
环系统。这种先进的烘干方式,真正做到
26
3、内衣洗 内衣外衣分开洗，体现健康生活。 4、搅拌洗 真丝、羊毛等高档衣物，采用搅拌洗 不起皱、不变形。 5、童装洗
一般的标准程序是一洗两漂一脱水， 洗涤时间是12分钟。而设置了儿童洗 程序以后洗涤时间为18分钟、漂洗3 次（电脑自动设定）、洗涤节拍略有 变化（要舒缓一些）。洗涤残留最低， 儿童皮肤不过敏。 6、预约洗 1-24小时预约洗涤，错开用电用水高 峰防止衣物起皱。
进水管接头（与水龙头连接处） 未接好
进水管与洗衣机接头处未接好
将进水管接头重新安装 将洗衣机接头处拧紧
排水管出水口位置过高或未放倒 排水管弯折扭结或被堵塞
放低排水管
将排水管放顺畅以及解决排 水管堵塞问题

【小天鹅智臻】系列培训课件

【小天鹅智臻】系列培训课件

洗衣机产品 二、空气洗技术
空气洗 针对不适合水洗的衣物进行热风除菌去霉。放入 针对不适合水洗的衣物进行热风除菌去霉 衣物后，洗衣机不进水进行转动，同时吹入大量热 同时吹入大量热 风，起到除霉杀菌去湿的作用。 空气洗的优越点： 空气洗的优越点： 1.扩大了洗涤范围。 扩大了洗涤范围。 扩大了洗涤范围 可以洗一些无法用水洗的东西。 如：小孩的玩具 小孩的玩具、毛绕玩具等等。 2.洗涤更健康。 洗涤更健康。 洗涤更健康 全程不适用洗衣粉，不用担心洗衣粉残留过敏 不用担心洗衣粉残留过敏。 3.更方便使用。 更方便使用。 更方便使用 对不是特别脏的衣物，采用空气洗，既洗干净了衣物又避免了洗涤对衣物造成的损伤 既洗干净了衣物又避免了洗涤对衣物造成的损伤。 如：夏季只穿过一天的T恤、衬衫、内衣等 内衣等。 4.祛除异味更快、更有效。 祛除异味更快、 祛除异味更快 更有效。 针对衣服上有异味，但不是特别脏的衣物 但不是特别脏的衣物，更适合使用此程序。 如：吃过烧烤、火锅，贮藏过冬有霉味的衣物等等 贮藏过冬有霉味的衣物等等。
洗衣机产品 二、雾态洗系统
雾态洗技术 洗涤时 内筒上方的雾态净系统将进水充分雾化，360度喷淋衣物，充分溶解附着 内筒上方的雾态净系统将进水充分雾化 在面料上的洗涤剂，并渗透衣物纤维、深层洁净 深层洁净。 脱水时 系统将水雾自上而下倾泻在旋转状态的衣物上，启动独有的深层浸漂， 系统将水雾自上而下倾泻在旋转状态的衣物上 再次净化衣物纤维间的缝隙；同时配合内筒高转速脱水 同时配合内筒高转速脱水，以强劲离心力，将 水雾漂出的微量残留洗涤剂及衣物内水分瞬间甩净，给衣物由内到外的呵护。 水雾漂出的微量残留洗涤剂及衣物内水分瞬间甩净 特别说明： 特别说明： 小天鹅智臻系列产品功能设计上， 雾态洗与浑浊度传感器具有互为 强化、互为补充的作用，如果衣 服没有漂洗干净，那么两者同时 强化，即雾态洗作用时间延长与 漂洗次数增加，以提高洗净比。

《滚筒洗衣机设计》PPT课件

《滚筒洗衣机设计》PPT课件

精选课件
3
项目确定
设计计划：
精选课件
4
市场调查
主要调查内容：
• 洗衣机的分类 • 洗衣机的最显著发展趋势－滚筒化 • 滚筒洗衣机的分类 • 滚筒洗衣机的发展趋势 • 小结
精选课件
5
市场调查
洗衣机的分类：
目前市场上的洗衣机种类主要有：
▪ 波轮式洗衣机 ▪ 滚筒式洗衣机 ▪ 搅拌式洗衣机
目前国内市场上比较普遍的是波轮式洗衣机和滚筒式洗衣机 (图2-1、图2-2），而搅拌式洗衣机的主要市场是美洲国家。
展开设计
创意纪录：
创意记录一般是指用草图的形式（也可以附少量的文字说明）将头脑中的一些零碎的设计构思记录下 来。草图中零星的设计概念是设计师最初设计构思的流露和闪现，可以帮助设计师展开不同的设计思路。 每一种零星的想象都蕴藏着发展的可能性，这些雏形都将带来拓展思路的空间，衍生出更多更好的设计方 案，通过这些可能性概念的筛选、整理、深化与发展。
滚筒洗衣机设计
精选课件
1
设计目录
项目确定
接受项目 设计计划
市场调研
市场调查 设计定位
展开设计
初期创意记录 效果草图 方案初评 模型确定
方案确定
方案二次评估 最终效果展示
设计思考
精选课件
2
项目确定
设计内容：
该款滚筒洗衣机是主要为家庭研制的一款高档滚筒洗衣 机，主要采用摔打和揉搓的原理进行洗衣。洗涤均匀，缠绕 率低，对衣物的磨损小，能洗涤羊绒等波轮洗衣机无法洗涤 的高档织物，是近年来逐步为我国消费者所青睐的产品。
精美的产品
▪ 显示屏和按钮2、3也是几何体的有机结合，使我很喜欢的造
型
精选课件
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

水位开关实际上是一个压力开关。气室的入口与洗衣桶中的贮气室相联接。 当水注入洗衣桶后，贮气室口很快被封闭，随水位上升，贮气室的水位也上升， 被封闭的空气压强亦增大，水位开关中的波纹膜片受压而胀起，推动顶杆运动 而使触点改变，从而实现自动通断。智能型模糊控制的全自动洗衣机还可以自 动判断水温、水位、衣质衣量、衣物的脏污情况，决定 投放适量的洗涤剂和最佳的洗涤程序。其方法是：在洗衣桶内注入一定量水后 使电机低速运转，平稳后快速断电，洗衣桶在惯性作用下带动电机继续转动。 此时，电机绕组产生反电动势，对其半波整流并放大整形后获得一矩形脉冲系 列。通过分析脉冲个数和脉冲宽度。就能得到衣质衣量情况。衣物的脏污程度 是通过水的透明度来判断的。在洗衣桶的排水口处加一红外光电传感器，使红 外光通过水而进入另一侧的接收管。若水的透明度低，接收管获得的光能小， 说明衣物较脏。脱水时采用压电传感器。当脱水桶高度旋转时，从脱水桶喷射 出来的水作用于压电传感器上，根据这个压力变化，自动停止脱水运转。
止进水、排水、脱水及报警。排水按钮用来实现手动排水。
Copyright © 2012 Andy Guo. All rights reserved。 /9ippt 2
【洗衣机的发展方向】
随着先进科学技术发展.应用于洗衣机上 的技术越来越成熟，洗衣机的发展也越来越 快，将来的洗衣机主要主要 朝以下几个方面发展：
5
全自动洗衣机的工作 Andy Guo. All rights reserved。
/9ippt
6
全自动洗衣机综合运用了大量力学、电学、光学等知识，以下就其原理和构 造作一分析。洗衣机的洗涤过程主要是在机械产生的排渗、冲刷等机械作用和 洗涤剂的润湿、分散作用下，将污垢拉入水中来实现洗 净的目的。首先充满于波轮叶片间的洗涤液，在离心力的作用下被高速甩向桶 壁，并沿桶壁上升。在波轮中心处，因甩出液体而形成低压区，又使得洗涤液 流回波轮附近。这样，在波轮附近形成了以波轮轴线为中心的涡流。衣物在涡 流的作用下，作螺旋式回转，吸入中心后又被甩向桶壁，与桶壁发生摩擦。又 由于波轮中心是低压区，衣物易被吸在波轮附近，不断地与波轮发生摩擦，如 同人工揉搓衣物，污垢被迫脱离衣物。其次，当衣物被放进洗涤液之后，由于 惯性作用运动缓慢，在水流与衣物之间存在着速度差，使得两者发生相对运动， 水流与衣物便发生相对摩擦，这种水流冲刷力同样有助于污垢离开衣物。再次 由于洗衣涌形状的不规则，当旋转着的水流碰到桶壁后，其速度和方向都发生 了改变，形成湍流。在湍流的作用下，衣物做无规则地运动并翻滚，其纤维不 断被弯曲、绞纽扣拉长，衣物相互相摩擦，增大了洗涤的有效面 积，提高衣物的洗净的均匀性。全自动洗衣机是通过水位开关与电磁进水阀配 合来控制进水、排水以及电机的通断：从而实现自动控制的。电磁进水阀起着 通、断水源的作用。当电磁线圈断电时，移动铁芯在重力和弹簧力的作用下， 紧紧顶在橡胶膜片上，并将膜片的中心小孔堵塞，这样阀门关闭，水流不通。 当电磁线圈通电后，移动铁芯在磁力作用下上移，离开膜片，并使膜片的中心 小孔打开，于是膜片上方的水通过中心小孔流入洗衣桶内。由于中心小孔的流 通能力大于膜片两侧小孔的流通能力，膜片上方压强迅速减小，膜片将在压力 7 差的作用下上移，闭门开启，水流导通。
【目录页】
1
2 3
洗衣机的工作原理 洗衣机的发展
全自动洗衣机的结构
1
【洗衣机的工作原理】
全自洗衣机的洗衣桶（外桶）和脱水桶（内桶）是以同一心安放的，
内桶可以旋转，作为脱水用。内桶的周围
有许多小孔，使内桶和外桶的水流相通，洗衣机的进水和排水分别 由进水电磁阀和排水电磁阀来执行。进水时通过控制系统将进水电
8
谢谢观赏！
一、 高度智能化
二、 健康化
三、
四、
节水节能 节水节能 大容量和微型化
4
本次设计主要采用PLC控制技术来设计全自 动洗衣机控制系统，跟传统的洗衣机相比更 具有智能，实时监控，,人性 化的功能。本系统最大的优点集中体现在： 实现功能齐全、外围电路简单、时间计算精 确以及可维护方便等。具有可靠性高、安全 性好、开发价值高等一系列优点。
磁阀打开，经进水管将水注入到外桶。排水时，通过控制系统将排
水电磁阀打开，将水由外桶排到机外。洗涤正转、反转由洗涤电动 机驱动波盘的正、反转来实现，此时脱水桶并不旋转。脱水时，控
制系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。高、
低水位控制开关分别用来检测高、 低水位。启动按钮用来启动洗衣机工作，停止按钮用来实现手动停
