波轮洗衣机基本工作原理

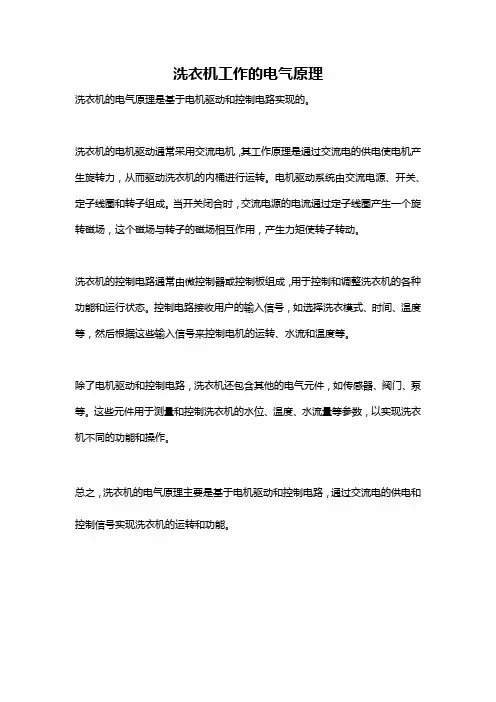

洗衣机工作的电气原理
洗衣机的电气原理是基于电机驱动和控制电路实现的。

洗衣机的电机驱动通常采用交流电机，其工作原理是通过交流电的供电使电机产生旋转力，从而驱动洗衣机的内桶进行运转。

电机驱动系统由交流电源、开关、定子线圈和转子组成。

当开关闭合时，交流电源的电流通过定子线圈产生一个旋转磁场，这个磁场与转子的磁场相互作用，产生力矩使转子转动。

洗衣机的控制电路通常由微控制器或控制板组成，用于控制和调整洗衣机的各种功能和运行状态。

控制电路接收用户的输入信号，如选择洗衣模式、时间、温度等，然后根据这些输入信号来控制电机的运转、水流和温度等。

除了电机驱动和控制电路，洗衣机还包含其他的电气元件，如传感器、阀门、泵等。

这些元件用于测量和控制洗衣机的水位、温度、水流量等参数，以实现洗衣机不同的功能和操作。

总之，洗衣机的电气原理主要是基于电机驱动和控制电路，通过交流电的供电和控制信号实现洗衣机的运转和功能。

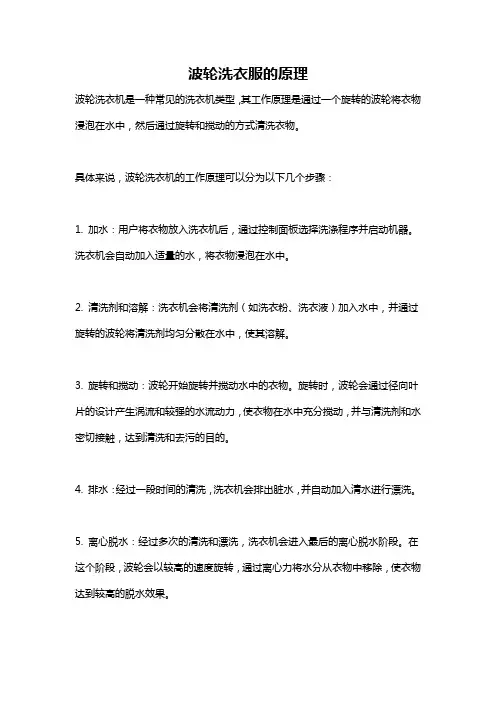

波轮洗衣服的原理
波轮洗衣机是一种常见的洗衣机类型，其工作原理是通过一个旋转的波轮将衣物浸泡在水中，然后通过旋转和搅动的方式清洗衣物。

具体来说，波轮洗衣机的工作原理可以分为以下几个步骤：
1. 加水：用户将衣物放入洗衣机后，通过控制面板选择洗涤程序并启动机器。

洗衣机会自动加入适量的水，将衣物浸泡在水中。

2. 清洗剂和溶解：洗衣机会将清洗剂（如洗衣粉、洗衣液）加入水中，并通过旋转的波轮将清洗剂均匀分散在水中，使其溶解。

3. 旋转和搅动：波轮开始旋转并搅动水中的衣物。

旋转时，波轮会通过径向叶片的设计产生涡流和较强的水流动力，使衣物在水中充分搅动，并与清洗剂和水密切接触，达到清洗和去污的目的。

4. 排水：经过一段时间的清洗，洗衣机会排出脏水，并自动加入清水进行漂洗。

5. 离心脱水：经过多次的清洗和漂洗，洗衣机会进入最后的离心脱水阶段。

在这个阶段，波轮会以较高的速度旋转，通过离心力将水分从衣物中移除，使衣物达到较高的脱水效果。

总之，波轮洗衣机通过波轮的旋转和搅动以及不同阶段的水的加入和排出，实现了对衣物的清洗、漂洗和脱水等功能。

其优点包括洗涤效果好，清洗速度较快，适用于各种衣物类型。

洗衣机的电动机工作原理
洗衣机的电动机工作原理如下：
1. 电动机启动：当用户设置好洗衣机的工作模式并启动后，电源会提供电流给电动机的线圈。

这会产生一个磁场，使得线圈处于激励状态。

2. 动力来源：洗衣机通常使用异步电动机作为动力源。

这种电动机通常由一个定子和一个转子组成。

定子是固定的，而转子可以旋转。

3. 转子旋转：当定子的磁场与转子的磁场相互作用时，转子会开始旋转。

转子上的导体将在磁场中感受到力的作用，从而开始转动。

4. 动力传输：转子上的轴通过皮带或齿轮将转动力传递到洗衣机的鼓或螺旋搅拌器。

这样，电动机的旋转运动就会带动鼓或搅拌器进行相应的洗衣动作。

5. 控制：洗衣机的电路板通过控制电动机的电流和电压来控制电动机的转速和功率。

这样，用户可以根据需要选择不同的洗涤程序和转速。

总的来说，洗衣机的电动机是通过电流在线圈中产生磁场，进而使转子旋转，从而带动洗衣机的鼓或搅拌器进行洗衣动作。

控制电动机的电流和电压可以实现不同的洗涤程序和转速。

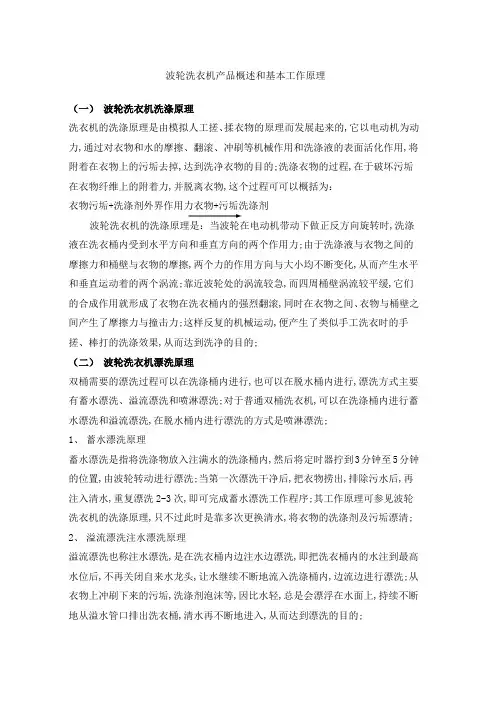

波轮洗衣机产品概述和基本工作原理（一）波轮洗衣机洗涤原理洗衣机的洗涤原理是由模拟人工搓、揉衣物的原理而发展起来的,它以电动机为动力,通过对衣物和水的摩擦、翻滚、冲刷等机械作用和洗涤液的表面活化作用,将附着在衣物上的污垢去掉,达到洗净衣物的目的;洗涤衣物的过程,在于破坏污垢在衣物纤维上的附着力,并脱离衣物,这个过程可可以概括为：衣物污垢+洗涤剂外界作用力衣物+污垢洗涤剂波轮洗衣机的洗涤原理是：当波轮在电动机带动下做正反方向旋转时,洗涤液在洗衣桶内受到水平方向和垂直方向的两个作用力;由于洗涤液与衣物之间的摩擦力和桶壁与衣物的摩擦,两个力的作用方向与大小均不断变化,从而产生水平和垂直运动着的两个涡流;靠近波轮处的涡流较急,而四周桶壁涡流较平缓,它们的合成作用就形成了衣物在洗衣桶内的强烈翻滚,同时在衣物之间、衣物与桶壁之间产生了摩擦力与撞击力;这样反复的机械运动,便产生了类似手工洗衣时的手搓、棒打的洗涤效果,从而达到洗净的目的;（二）波轮洗衣机漂洗原理双桶需要的漂洗过程可以在洗涤桶内进行,也可以在脱水桶内进行,漂洗方式主要有蓄水漂洗、溢流漂洗和喷淋漂洗;对于普通双桶洗衣机,可以在洗涤桶内进行蓄水漂洗和溢流漂洗,在脱水桶内进行漂洗的方式是喷淋漂洗;1、蓄水漂洗原理蓄水漂洗是指将洗涤物放入注满水的洗涤桶内,然后将定时器拧到3分钟至5分钟的位置,由波轮转动进行漂洗;当第一次漂洗干净后,把衣物捞出,排除污水后,再注入清水,重复漂洗2-3次,即可完成蓄水漂洗工作程序;其工作原理可参见波轮洗衣机的洗涤原理,只不过此时是靠多次更换清水,将衣物的洗涤剂及污垢漂清;2、溢流漂洗注水漂洗原理溢流漂洗也称注水漂洗,是在洗衣桶内边注水边漂洗,即把洗衣桶内的水注到最高水位后,不再关闭自来水龙头,让水继续不断地流入洗涤桶内,边流边进行漂洗;从衣物上冲刷下来的污垢,洗涤剂泡沫等,因比水轻,总是会漂浮在水面上,持续不断地从溢水管口排出洗衣桶,清水再不断地进入,从而达到漂洗的目的;溢流漂洗比蓄水漂洗的效果要好,水面上的一层污垢及洗涤泡沫等可以从高位溢水口溢出,这样漂洗的时间短,衣物漂洗干净,但耗水量大;3、喷淋漂洗原理通过进水管进入注水口的自来水,流到喷淋装置上内盖或是喷淋手,然后从内盖或喷淋手上的小孔中淋到桶内的衣物上,均匀地淋在桶内的衣物上,当脱水桶高速旋转时,衣物上的水以及从衣物表面冲刷下的污垢、洗涤剂残留物便会在离心力的作用下穿过衣物,沿脱水桶内桶壁上的小孔被甩出,再从外桶底部的排水口,经排水阀、排水管排出机外,如此循环多次,达到漂净的目的;现海尔洗衣机采用的喷淋漂洗方式有：喷淋盖漂洗XQB55-C、XQS50-28等、喷淋手漂洗XQB50-J、XQB51-66等、注水喷淋除沫漂洗XQB52-68等,其中XQS50-28系列双动力系列洗衣机采用独特的“漂脱二合一”式喷淋漂洗,漂洗时,内桶以约800转/分的转速高速旋转,同时水经喷淋盖进入桶内,淋到衣物上,水穿透衣物,带走污垢以及洗涤剂,排出机外,达到漂净的目的,标准程序全程序用水量约75L,比同等容量的全自动洗衣机标准程序省水一半;（三）波轮洗衣机脱水原理双桶洗衣机的脱水系统,由脱水桶、脱水外桶双连桶、内盖、轴承座组成;脱水外桶双连桶呈方型,固定不动,脱水桶呈圆形,在桶壁上有许多圆孔,工作时,脱水内桶作高速旋转,靠离心力将吸附在衣物上的水分甩出桶外,起到脱水作用;全自动洗衣机的内筒既是脱水桶又是洗衣桶,为了减少它的噪声及碰撞外桶现象;通常在它的顶端装一个液体平衡环;液体平衡环是空心圆环,环内装有占总容积70%的高浓度盐水以保证在高寒地区冬天不结冰,脱水时,若因桶内的衣物分布不均匀而出现失衡状态,平衡环内的液体会自动流向偏轻的一侧,使脱水桶达到平衡,以免因失衡而引起严重振动和噪音现象;多数洗衣机采用离心式脱水方式,波轮洗衣机是垂直离心脱水式;离心式脱水转速一般为500转/分-1500转/分,依靠离心力的作用能够将衣物内的水甩掉;离心式脱水与人工手拧相比,具有含水率低、不损伤布料、脱水均匀、无皱折等特点;波轮小小神童全自动洗衣机额定容量在以下脱水采用轻柔脱水,转速一般为500转/分；波轮全自动洗衣机脱水转速一般约为700-800转/分；波轮双桶洗衣机脱水转速一般约为800-1500转/分;国标规定,波轮洗衣机脱水含水率应小于122%,波轮洗衣机的脱水效果都符合这一标准;。

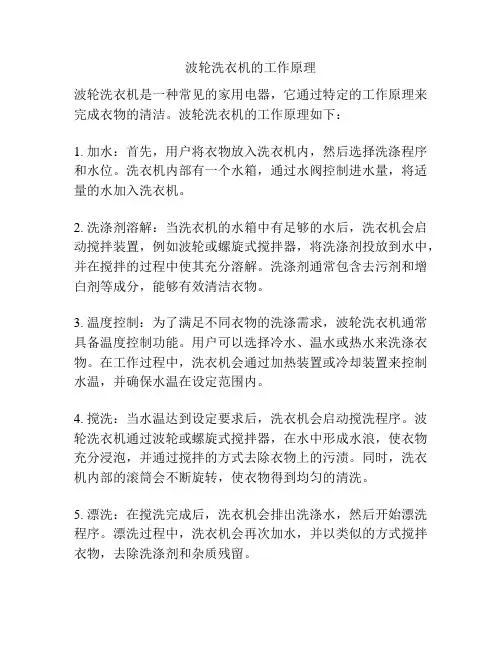

波轮洗衣机的工作原理
波轮洗衣机是一种常见的家用电器，它通过特定的工作原理来完成衣物的清洁。

波轮洗衣机的工作原理如下：
1. 加水：首先，用户将衣物放入洗衣机内，然后选择洗涤程序和水位。

洗衣机内部有一个水箱，通过水阀控制进水量，将适量的水加入洗衣机。

2. 洗涤剂溶解：当洗衣机的水箱中有足够的水后，洗衣机会启动搅拌装置，例如波轮或螺旋式搅拌器，将洗涤剂投放到水中，并在搅拌的过程中使其充分溶解。

洗涤剂通常包含去污剂和增白剂等成分，能够有效清洁衣物。

3. 温度控制：为了满足不同衣物的洗涤需求，波轮洗衣机通常具备温度控制功能。

用户可以选择冷水、温水或热水来洗涤衣物。

在工作过程中，洗衣机会通过加热装置或冷却装置来控制水温，并确保水温在设定范围内。

4. 搅洗：当水温达到设定要求后，洗衣机会启动搅洗程序。

波轮洗衣机通过波轮或螺旋式搅拌器，在水中形成水浪，使衣物充分浸泡，并通过搅拌的方式去除衣物上的污渍。

同时，洗衣机内部的滚筒会不断旋转，使衣物得到均匀的清洗。

5. 漂洗：在搅洗完成后，洗衣机会排出洗涤水，然后开始漂洗程序。

漂洗过程中，洗衣机会再次加水，并以类似的方式搅拌衣物，去除洗涤剂和杂质残留。

6. 脱水：最后，洗衣机会进行脱水程序。

脱水过程中，洗衣机内部的滚筒会以高速旋转，通过离心力将水分从衣物中挤出。

在脱水完成后，衣物就完成了大部分的清洗工作。

综上所述，波轮洗衣机通过加水、洗涤剂溶解、温度控制、搅洗、漂洗和脱水等步骤来完成衣物的清洁。

这种工作原理使得波轮洗衣机在家庭中成为一种方便、高效的洗衣设备。

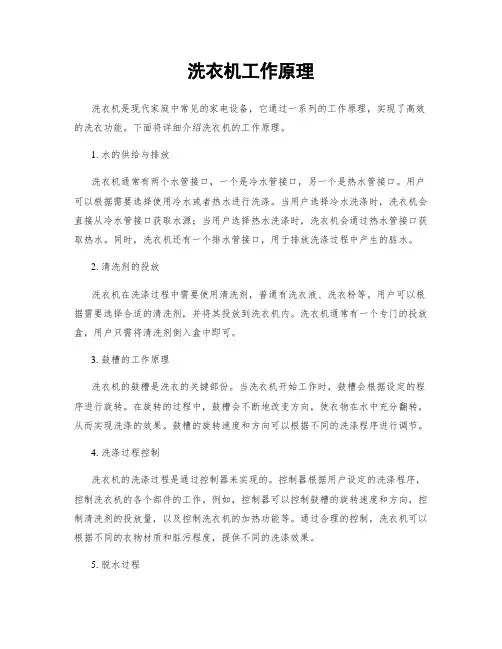

洗衣机工作原理洗衣机是现代家庭中常见的家电设备，它通过一系列的工作原理，实现了高效的洗衣功能。

下面将详细介绍洗衣机的工作原理。

1. 水的供给与排放洗衣机通常有两个水管接口，一个是冷水管接口，另一个是热水管接口。

用户可以根据需要选择使用冷水或者热水进行洗涤。

当用户选择冷水洗涤时，洗衣机会直接从冷水管接口获取水源；当用户选择热水洗涤时，洗衣机会通过热水管接口获取热水。

同时，洗衣机还有一个排水管接口，用于排放洗涤过程中产生的脏水。

2. 清洗剂的投放洗衣机在洗涤过程中需要使用清洗剂，普通有洗衣液、洗衣粉等。

用户可以根据需要选择合适的清洗剂，并将其投放到洗衣机内。

洗衣机通常有一个专门的投放盒，用户只需将清洗剂倒入盒中即可。

3. 鼓槽的工作原理洗衣机的鼓槽是洗衣的关键部份。

当洗衣机开始工作时，鼓槽会根据设定的程序进行旋转。

在旋转的过程中，鼓槽会不断地改变方向，使衣物在水中充分翻转，从而实现洗涤的效果。

鼓槽的旋转速度和方向可以根据不同的洗涤程序进行调节。

4. 洗涤过程控制洗衣机的洗涤过程是通过控制器来实现的。

控制器根据用户设定的洗涤程序，控制洗衣机的各个部件的工作。

例如，控制器可以控制鼓槽的旋转速度和方向，控制清洗剂的投放量，以及控制洗衣机的加热功能等。

通过合理的控制，洗衣机可以根据不同的衣物材质和脏污程度，提供不同的洗涤效果。

5. 脱水过程洗衣机在洗涤完成后，会进行脱水过程。

脱水是通过高速旋转的鼓槽来实现的。

当鼓槽高速旋转时，衣物受到离心力的作用，使衣物上的水分被甩离。

洗衣机通常有不同的脱水档位可供选择，用户可以根据需要选择适合的脱水档位。

6. 安全保护措施洗衣机在工作过程中，还有一些安全保护措施。

例如，洗衣机通常会配备过载保护装置，当洗衣机负荷过重时，会自动住手工作，以保护洗衣机的正常运行。

此外，洗衣机还会配备漏电保护装置，一旦发生漏电现象，洗衣机会自动切断电源，以确保用户的安全。

总结：洗衣机的工作原理主要包括水的供给与排放、清洗剂的投放、鼓槽的工作原理、洗涤过程控制、脱水过程和安全保护措施。

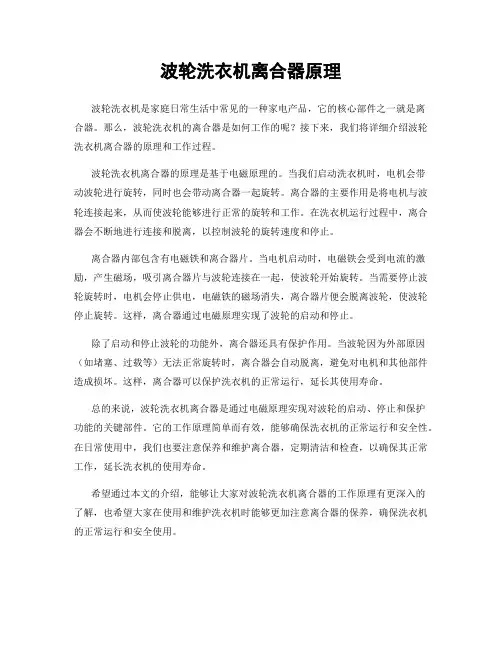

波轮洗衣机离合器原理
波轮洗衣机是家庭日常生活中常见的一种家电产品，它的核心部件之一就是离
合器。

那么，波轮洗衣机的离合器是如何工作的呢？接下来，我们将详细介绍波轮洗衣机离合器的原理和工作过程。

波轮洗衣机离合器的原理是基于电磁原理的。

当我们启动洗衣机时，电机会带
动波轮进行旋转，同时也会带动离合器一起旋转。

离合器的主要作用是将电机与波轮连接起来，从而使波轮能够进行正常的旋转和工作。

在洗衣机运行过程中，离合器会不断地进行连接和脱离，以控制波轮的旋转速度和停止。

离合器内部包含有电磁铁和离合器片。

当电机启动时，电磁铁会受到电流的激励，产生磁场，吸引离合器片与波轮连接在一起，使波轮开始旋转。

当需要停止波轮旋转时，电机会停止供电，电磁铁的磁场消失，离合器片便会脱离波轮，使波轮停止旋转。

这样，离合器通过电磁原理实现了波轮的启动和停止。

除了启动和停止波轮的功能外，离合器还具有保护作用。

当波轮因为外部原因（如堵塞、过载等）无法正常旋转时，离合器会自动脱离，避免对电机和其他部件造成损坏。

这样，离合器可以保护洗衣机的正常运行，延长其使用寿命。

总的来说，波轮洗衣机离合器是通过电磁原理实现对波轮的启动、停止和保护
功能的关键部件。

它的工作原理简单而有效，能够确保洗衣机的正常运行和安全性。

在日常使用中，我们也要注意保养和维护离合器，定期清洁和检查，以确保其正常工作，延长洗衣机的使用寿命。

希望通过本文的介绍，能够让大家对波轮洗衣机离合器的工作原理有更深入的
了解，也希望大家在使用和维护洗衣机时能够更加注意离合器的保养，确保洗衣机的正常运行和安全使用。

图解波轮式洗衣机洗涤系统的结构与工作原理一、波轮式洗衣机洗涤系统的结构波轮式洗衣机的洗涤系统主要由波轮、洗衣桶、电动机、离合器、带轮和传动带构成，一般位于波轮式洗衣机的中部。

洗衣桶垂直放置，电动机和离合器位于洗衣桶下方。

波轮式洗衣机洗涤系统中的波轮及脱水桶（内桶）位于洗衣机箱体内的中心。

波轮式洗衣机中的离合器、电动机、传动带等位于波轮式洗衣机的底部。

波轮式洗衣机洗涤系统中的盛水桶（外桶）位于脱水桶与箱体之间.波轮式洗衣机洗涤系统中的各部件间均通过机械部件进行连接，共同协调工作，完成衣物的洗涤工作。

1.波轮波轮是波轮式洗衣机特有的部件，一般位于波轮式洗衣机的底部，通过螺钉固定在洗衣机内。

波轮上有凸起程度不同的轮脊。

在洗涤过程中，波轮做间歇式正、反转，使水流呈多方向流动，完成洗涤操作。

2.洗衣桶目前，市场上流行的波轮式洗衣机多采用套桶形式，洗衣桶主要由内桶（脱水桶）和外桶（盛水桶）两部分构成。

其中，内桶（脱水桶）上带有平衡环组件，外桶（盛水桶）上带有桶圈和溢水管。

内桶也称为脱水桶，通过法兰固定在离合器脱水轴上.脱水桶上端固定有平衡环，内壁带有许多排水孔，当进行脱水工作时，衣物中的水分受离心力的作用被甩在内桶壁上，这些水分便通过排水孔排出。

3.电动机波轮式洗衣机中使用的电动机一般为单相异步电动机，一般安装在洗衣机底部，在洗涤和脱水时为洗衣桶中的波轮和脱水桶（内桶）提供动力。

波轮式洗衣机中的电动机在正常工作在控制电路的控制下进行正、反转.波轮式洗衣机中的单相异步电动机内部主要由定子、转子、端盖，离心开关,电动机轴以及供电线缆等部分构成。

4.离合器离合器是波轮式洗衣机实现洗涤和脱水功能转换的主要部件。

只有带有脱水功能的波轮式洗衣机中才会安装离合器。

波轮式洗衣机在洗涤过程中，通过离合器波轮轴的旋转来实现波轮的旋转；当需要进行脱水工作时，离合器的脱水轴便会带动脱水桶高速旋转。

由离合杆与其他组件相连，实现转动。

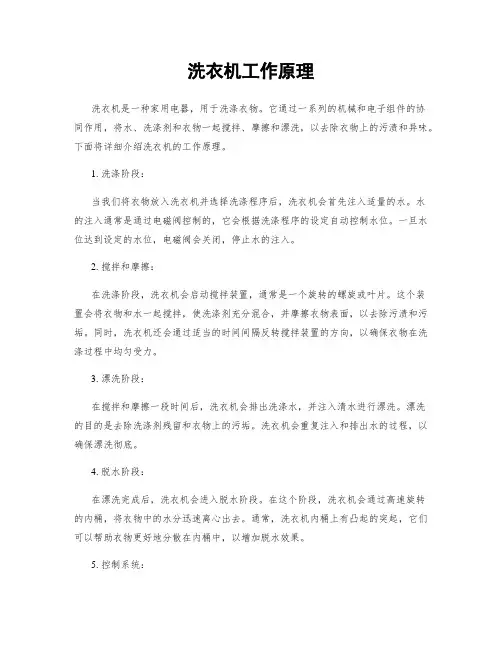

洗衣机工作原理洗衣机是一种家用电器，用于洗涤衣物。

它通过一系列的机械和电子组件的协同作用，将水、洗涤剂和衣物一起搅拌、摩擦和漂洗，以去除衣物上的污渍和异味。

下面将详细介绍洗衣机的工作原理。

1. 洗涤阶段：当我们将衣物放入洗衣机并选择洗涤程序后，洗衣机会首先注入适量的水。

水的注入通常是通过电磁阀控制的，它会根据洗涤程序的设定自动控制水位。

一旦水位达到设定的水位，电磁阀会关闭，停止水的注入。

2. 搅拌和摩擦：在洗涤阶段，洗衣机会启动搅拌装置，通常是一个旋转的螺旋或叶片。

这个装置会将衣物和水一起搅拌，使洗涤剂充分混合，并摩擦衣物表面，以去除污渍和污垢。

同时，洗衣机还会通过适当的时间间隔反转搅拌装置的方向，以确保衣物在洗涤过程中均匀受力。

3. 漂洗阶段：在搅拌和摩擦一段时间后，洗衣机会排出洗涤水，并注入清水进行漂洗。

漂洗的目的是去除洗涤剂残留和衣物上的污垢。

洗衣机会重复注入和排出水的过程，以确保漂洗彻底。

4. 脱水阶段：在漂洗完成后，洗衣机会进入脱水阶段。

在这个阶段，洗衣机会通过高速旋转的内桶，将衣物中的水分迅速离心出去。

通常，洗衣机内桶上有凸起的突起，它们可以帮助衣物更好地分散在内桶中，以增加脱水效果。

5. 控制系统：洗衣机的工作过程是由一个控制系统控制的。

这个系统通常由一个微处理器和一组传感器组成。

微处理器负责接收用户的操作指令，并根据指令控制洗衣机的各个部分的工作。

传感器则用于监测洗衣机的状态，例如水位传感器用于检测水位，温度传感器用于检测水温等。

通过这些传感器的反馈信息，微处理器可以实时调整洗衣机的操作，以确保洗衣机的正常工作。

总结：洗衣机的工作原理主要包括洗涤阶段、搅拌和摩擦、漂洗阶段、脱水阶段以及控制系统。

通过注入适量的水、搅拌和摩擦衣物、漂洗和脱水，洗衣机可以高效地去除衣物上的污渍和异味。

控制系统则负责监测和控制洗衣机的各个部分的工作，以确保洗衣机的正常运行。

这些工作原理的协同作用，使得洗衣机成为我们日常生活中不可或缺的家电之一。

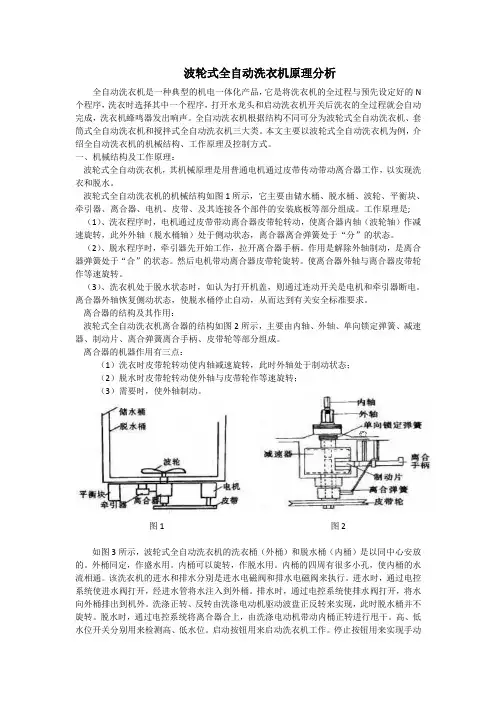

波轮式全自动洗衣机原理分析全自动洗衣机是一种典型的机电一体化产品，它是将洗衣机的全过程与预先设定好的N 个程序，洗衣时选择其中一个程序，打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成，洗衣机蜂鸣器发出响声。

全自动洗衣机根据结构不同可分为波轮式全自动洗衣机、套筒式全自动洗衣机和搅拌式全自动洗衣机三大类。

本文主要以波轮式全自动洗衣机为例，介绍全自动洗衣机的机械结构、工作原理及控制方式。

一、机械结构及工作原理：波轮式全自动洗衣机，其机械原理是用普通电机通过皮带传动带动离合器工作，以实现洗衣和脱水。

波轮式全自动洗衣机的机械结构如图1所示，它主要由储水桶、脱水桶、波轮、平衡块、牵引器、离合器、电机、皮带、及其连接各个部件的安装底板等部分组成。

工作原理是; （1）、洗衣程序时，电机通过皮带带动离合器皮带轮转动，使离合器内轴（波轮轴）作减速旋转，此外外轴（脱水桶轴）处于侧动状态，离合器离合弹簧处于“分”的状态。

（2）、脱水程序时，牵引器先开始工作，拉开离合器手柄。

作用是解除外轴制动，是离合器弹簧处于“合”的状态。

然后电机带动离合器皮带轮旋转。

使离合器外轴与离合器皮带轮作等速旋转。

（3）、洗衣机处于脱水状态时，如认为打开机盖，则通过连动开关是电机和牵引器断电。

离合器外轴恢复侧动状态，使脱水桶停止自动，从而达到有关安全标准要求。

离合器的结构及其作用：波轮式全自动洗衣机离合器的结构如图2所示，主要由内轴、外轴、单向锁定弹簧、减速器、制动片、离合弹簧离合手柄、皮带轮等部分组成。

离合器的机器作用有三点：（1）洗衣时皮带轮转动使内轴减速旋转，此时外轴处于制动状态；（2）脱水时皮带轮转动使外轴与皮带轮作等速旋转；（3）需要时，使外轴制动。

图1 图2如图3所示，波轮式全自动洗衣机的洗衣桶（外桶）和脱水桶（内桶）是以同中心安放的。

外桶同定，作盛水用。

内桶可以旋转，作脱水用。

内桶的四周有很多小孔，使内桶的水流相通。

该洗衣机的进水和排水分别是进水电磁阀和排水电磁阀来执行。

一、波轮双桶洗衣机基本结构及工作原理波轮双桶洗衣机一般是由洗涤部分、脱水部分、进、排水部分和传动部分组成。

1 、洗涤部分：波轮双桶洗衣机的洗涤部分包括洗涤桶、波轮、轴套（或减速器）和线屑过滤系统，这部分的功能主要是完成洗涤和蓄水漂洗（或溢水漂洗）。

（ 1）洗涤桶：洗涤桶的作用是盛放衣物和洗涤液并实现洗涤任务的容器，对于酸碱有一定的抗腐蚀能力，并具有一定的强度。

一般采用ABS 或聚丙烯塑料，与脱水外桶一起整体注塑成型，也称双连桶，有些新型洗衣机的双连桶与箱体是一体注塑成型的，这样可以使洗衣机配合更加紧密，提高洗衣机的防锈效果。

洗涤桶的俯视截面一般为方形，四周圆角半径通常都大于50mm，其目的是在洗涤过程中多产生小湍流，以增加衣物舒展伸长，提高洗涤的均匀性，为了增加洗涤效果，有的洗衣机还在洗涤桶壁上增加了凸筋结构。

（ 2）波轮：波轮是波轮洗衣机实现洗涤的主要机械运动件，洗涤时洗衣机通过波轮的运转，带动水流转动，从而在衣物之间、衣物与水流之间、衣物与桶壁、波轮之间产生相对运动。

波轮直径的大小、波轮上的凸筋的高度、形状、波轮转速的快慢、转停时间的长短以及安装波轮洗衣机基本结构原理位置等，对洗衣机的洗净度和磨损率都有很大影响。

波轮材料一般采用ABS 或增强聚丙烯塑料注塑成型，为了提高波轮中心孔与波轮轴配合连接位置的强度，一般会在注塑时在波轮中心孔处预埋一个高强度塑料或金属的内衬，洗涤容量在5公斤以下的洗衣机内衬的内孔一般为方孔，配合轴套使用；洗涤容量在5公斤以上的洗衣机由于波轮与轴配合处承受的力量要大得多，一般内衬采用金属材料（有个别型号洗衣机采用不锈钢内衬），内衬内孔采用花键配合。

目前海尔洗衣机采用的波轮主要为新水流大波轮，从形状以及形成的水流来分主要有偏心波轮、螺旋飓风波轮、盆型波轮、手洗式波轮和搓板式波轮。

（3）轴套（或减速器）：轴套（或减速器）的作用是支撑波轮、传递动力完成洗涤，轴套或减速器安装在洗衣机洗涤桶的底部，通过顶部的密封圈与洗涤桶密封配合，轴套顶端的洗涤轴安装波轮，洗涤时，电动机运转，通过皮带、皮带轮将动力传递到轴套上，带动洗涤轴、波轮转动，起到传递动力的作用，具体的轴套和减速器的结构、工作原理将在后面的部分进行讲解。

按洗涤方式,洗衣机可分为振动式、喷射式、喷流式、搅拌式、波轮式和滚筒式.各种洗衣机因其工作方式的不同,性能特点也各有不同.洗衣机的工作原理普通型波轮洗衣机：结构：由洗衣桶、电动机、定时器、传动部件、箱体、箱盖及控制面板等组成。

工作原理：依靠装在洗衣桶底部的波轮正、反旋转，带动衣物上、下、左、右不停地翻转，使衣物之间、衣物与桶壁之间，在水中进行柔和地磨擦，在洗涤剂的作用下实现去污清洗。

机械全自动洗衣机：结构：由电动程控器、水位开关、安全开关(盖开关)、排水选择开关、不排水停机开关、贮水开关、漂洗选择开关、洗涤选择开关等组成。

工作原理：通过各种开关组成控制电路，来控制电动机、进水阀、排水电磁铁及蜂鸣器的电压输出，使洗衣机实现程序运转。

洗衣机的洗涤过程主要是在机械产生的排渗、冲刷等机械作用和洗涤剂的润湿、分散作用下，将污垢拉入水中来实现洗净的目的。

首先充满于波轮叶片间的洗涤液，在离心力的作用下被高速甩向桶壁，并沿桶壁上升。

在波轮中心处，因甩出液体而形成低压区，又使得洗涤液流回波轮附近。

这样，在波轮附近形成为了以波轮轴线为中心的涡流。

衣物，在涡流的作用下，作螺旋式回转，吸入中心后又被甩向桶壁，与桶壁发生磨擦。

又由于波轮中心是低压区，衣物易被吸在波轮附近，不断地与波轮发生磨擦，如同人工揉搓衣物，污垢被迫脱离衣物。

其次，当衣物被放进洗涤液之后，由于惯性作用运动缓慢，在水流与衣物之间存在着速度差，使得两者发生相对运动，水流与衣物便发生相对磨擦，这种水流冲刷力同样有助于污垢离开衣物。

再次由于洗衣桶形状的不规则，当旋转着的水流碰到桶壁后，其速度和方向都发生了改变，形成湍流。

在湍流的作用下，衣物做无规则地运动并翻滚，其纤维不断被弯曲、绞纽扣拉长，衣物相互相磨擦，增大了洗涤的有效面积，提高衣物的洗净的均匀性。

波轮滚筒双缸式洗衣机类型功能洗衣特点：波轮式构造，省去人力手搓洗衣的麻烦，特别是便宜！缺点：耗时、耗电、耗水、无甩干功能，不能有效节省人力。

洗衣机工作原理洗衣机是现代家庭中必不可少的家电之一，它能够帮助我们轻松地清洗衣物。

那么，洗衣机是如何工作的呢？下面将详细介绍洗衣机的工作原理。

1. 水的进入和排出洗衣机首先需要将水进入洗衣机内部，以便进行洗涤。

通常，洗衣机有两个进水阀，一个用于冷水，一个用于热水。

这些阀门通过水管与自来水管连接。

当洗衣机需要进水时，阀门会打开，自来水通过管道流入洗衣机的水槽中。

洗衣机还有一个排水管，用于将洗涤后的脏水排出。

2. 水槽和搅拌器洗衣机的水槽是一个大容器，用于容纳水和衣物。

在水槽底部，通常有一个搅拌器或螺旋形叶片。

当洗衣机开始工作时，搅拌器或叶片会旋转，将水和洗涤剂混合，形成洗涤液。

3. 洗涤和漂洗当洗衣机中的洗涤液形成后，它会通过水槽底部的小孔喷洒在衣物上。

同时，搅拌器或叶片会不断地搅动衣物，使洗涤液能够充分渗透和清洁衣物。

洗涤液中的洗涤剂能够溶解污渍，并将其从衣物上洗净。

洗涤结束后，洗衣机会进行漂洗。

漂洗的目的是清除洗涤剂残留和污渍。

漂洗水会通过水槽喷洒在衣物上，并与洗涤液一起被搅拌器或叶片搅动，确保衣物彻底清洁。

4. 脱水洗衣机的最后一个步骤是脱水。

脱水的目的是将衣物中的多余水分去除，使其变得干燥。

在脱水过程中，洗衣机会以高速旋转的方式将衣物甩干，使水分从衣物中被甩出。

脱水一般有多个档位可供选择，用户可以根据需要选择适当的档位。

5. 控制系统洗衣机的工作过程由控制系统控制。

控制系统通常由电子控制面板、传感器和电路板组成。

用户可以通过电子控制面板选择洗衣机的运行模式、洗涤时间和脱水档位等。

传感器可以监测洗衣机的水位、温度和转速等参数，并将这些信息传递给电路板。

电路板根据传感器的反馈信号来控制洗衣机的运行状态和各个部件的工作。

总结：洗衣机的工作原理可以简单概括为：水的进入和排出，水槽和搅拌器的工作，洗涤和漂洗，以及脱水。

通过控制系统的控制，洗衣机能够自动完成这些步骤，为我们提供干净的衣物。

洗衣机的工作原理的理解有助于我们更好地使用和维护洗衣机，延长其使用寿命。

洗衣机工作原理洗衣机是现代家庭中常见的家电产品之一，它通过一系列的机械和电子装置，能够有效地清洗衣物。

下面将详细介绍洗衣机的工作原理。

1. 水箱和进水系统洗衣机的水箱是放置衣物和水的地方。

当洗衣机开始工作时，进水系统会自动打开，将水从水龙头引入水箱。

进水系统通常由进水阀、进水管和水位控制装置组成。

进水阀控制水的流入，进水管将水输送到水箱，而水位控制装置监测水位并控制进水阀的开关。

2. 搅拌系统洗衣机的搅拌系统是用来搅动衣物和水的。

搅拌系统通常由电机、齿轮和搅拌器组成。

电机通过齿轮驱动搅拌器旋转，从而产生搅拌效果。

搅拌器的设计可以使衣物在水中充分混合，确保洗涤效果。

3. 排水系统洗衣机的排水系统用于将洗涤后的脏水排出。

排水系统通常由排水管、排水泵和排水阀组成。

排水泵通过电机的驱动，将脏水从水箱中抽出，并通过排水管排出。

排水阀控制水的流出，确保排水的顺利进行。

4. 控制系统洗衣机的控制系统用于控制洗衣机的各个部件的工作。

控制系统通常由主控板、程序控制器和传感器组成。

主控板是洗衣机的核心控制部件，负责接收和处理来自程序控制器和传感器的信号，并发出相应的指令。

程序控制器可以根据用户的选择，控制洗衣机进行不同的洗涤程序。

传感器可以监测洗衣机的状态，如水位、温度等，以便控制系统做出相应的调整。

5. 加热系统洗衣机的加热系统用于加热洗涤水。

加热系统通常由加热元件、温度传感器和控制装置组成。

加热元件可以将电能转化为热能，从而加热洗涤水。

温度传感器可以监测洗涤水的温度，控制装置可以根据用户的选择和洗涤程序的要求，控制加热元件的工作。

6. 电子显示和操作系统洗衣机通常配备有电子显示和操作系统，用于显示洗衣机的状态和提供操作界面。

电子显示系统通常由液晶显示屏和控制按钮组成。

液晶显示屏可以显示洗衣机的工作状态、剩余时间等信息。

控制按钮可以用于选择洗涤程序、调整参数等操作。

总结：洗衣机的工作原理是通过水箱和进水系统引入水，搅拌系统搅动衣物和水，排水系统排出脏水，控制系统控制各个部件的工作，加热系统加热洗涤水，电子显示和操作系统提供操作界面。

洗衣机工作原理简短说明
洗衣机的工作原理基本上是通过以下几个步骤完成的：
1. 加水：打开洗衣机后，首先会向洗衣机中注入适量的水，用于湿润衣物和洗涤剂。

2. 搅拌：洗衣机内部装有一个搅拌器，它通过旋转和搅动衣物来使洗涤剂充分混合，并让衣物在洗涤过程中均匀接触洗涤剂。

3. 渗透和污垢分离：洗衣机内部的搅拌器还可以在运转过程中帮助洗涤剂渗透进衣物纤维中，并分离污垢。

洗涤剂的化学成分在这个过程中与污渍发生反应，并将其悬浮在水中。

4. 水的排放：洗衣机通过旋转前后左右移动的方式将水排出洗衣机，以清除衣物上的污垢和洗涤剂。

5. 冲洗过程：为了去除残留的洗涤剂和污垢，洗衣机会再次注入清水，并进行类似于第二步的搅拌过程，将洗涤剂和污垢冲刷干净。

6. 脱水：最后，洗衣机内部的滤网会帮助排出剩余的水，并通过高速旋转从衣物中将水分挤出，使衣物变得更干燥。

总的来说，洗衣机的工作原理主要是通过注入水、搅拌、渗透、污垢分离、排水、冲洗和脱水等步骤来完成衣物的清洗过程。

家用洗衣机电气限制原理图解1.普通双桶波轮式洗衣机的工作原理洗涤工作原理：接通电源后,根据衣物的多少注入适量的洗涤剂和水,翻开洗涤定时器来限制洗涤电机的正反向运转和洗涤工作的时间, 通过三角带降底转速传递到齿轮箱,再通过齿轮箱进行二次减速,并带动波轮进行正反向旋转,利用波轮正反向旋转产生的水流,来到达洗净衣物的目的.脱水工作原理：接通电源后,翻开脱水定时器来限制脱水电机的运行及脱水时间,脱水桶通过制动轮连接至电机,电机带动脱水桶高速旋转产生的离心力将衣物中水份从衣物中别离出去, 到达甩干衣物的目的.洗涤定时器限制洗涤时间,以及洗涤时电机正、反方向旋转的节拍.脱水定时器用于限制脱水电机的脱水时间.2,普通洗衣机的电气原理由定时器限制电动机按规定时间运行或停止, 并定时把电容器与电动机主绕组和副绕组轮流串接,以周期性地改变旋转磁场的方向, 从而电动机的旋转方向,拖动洗衣机按预定周期实现：正转一停止一反转一停止—正转—.3,强洗、中洗和弱洗：由选择开关限制,电气原理图如下图由动机(1)强洗方式.强洗触点和主触点闭合,旋转洗涤定时器至所需洗涤时间位置,定时器主触点闭合.这种洗涤方式实际是一直在单向洗涤.电动机工作程序为：霞语130士；C -ff it〔5±2G -或幡(30+~仔/I d i an g Qn・(2)中洗、弱洗方式.中洗或弱洗触点和主触点闭合；旋转洗涤定时器至所需洗涤时间位置,定时器主触点闭合.电动机工作过程为：中洗：正棒(30+卜)一停止-&楮-fritf评中4.d i mgun* coji弱洗: 足得〔41^〕―停止18+为〕-乐瞪〔4士2目〔肚+%讪唧.d i1门二口口・G,ij洗衣机强、中、弱洗涤方式不改变电动机转速,只是改变电动机转向和转与停的时间长短.4.洗衣机脱水〔甩干〕.专用电动机,脱水桶的面板上装有平安开关与电动机电源互锁, 在脱水过程中假设脱水桶面板被翻开,会自动切断电源,以保证操作者的安全.。
