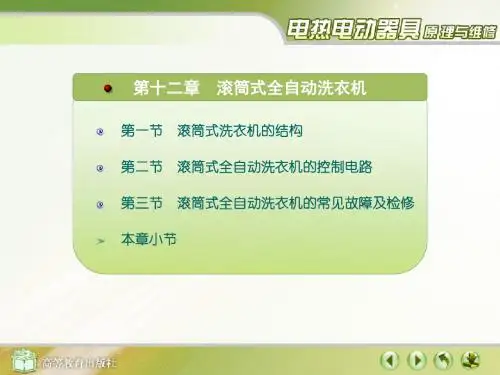

第二节 滚筒式全自动洗衣机一、洗涤机理依靠滚筒连续转动或定时正反向转动将衣物举起、抛下的方式进行洗涤。
特点是洗涤时对衣物的磨损最小、用水量少、自动化程度高，但洗净率低。
这是一台滚筒式全自动洗衣机，它有一个垂直放置的内筒，用不锈钢制成，上面有三根凸筋称为举升筋，洗涤时，衣物放在滚筒内，部分浸于水中，电机以低速转动，举升筋带动衣物一同上升，到接近顶端时，由于内筒的转速很慢，产生的离心力不足以克服衣服重量，所以衣物斜着落下，跌落在水中与水发生锤击，高速挤出洗涤液，而后随同内筒转动重新浸透，之后又在举升筋的作用下被举起、抛下，如此反复循环，即依靠滚筒连续转动或定时正反向转动的方式进行洗涤。
这种洗衣机的特点洗涤时对衣物的磨损最小，用水量少，而且可以将烘干装置安装到洗衣机内，成为洗涤一干燥机，从而完成洗涤一烘干整个过程，缺点是洗涤时洗净率比较低，所以为了洗涤干净，必须延长洗涤时间或进行加热洗涤。
因其运动特点是沿水平轴向转动，所以为了抑制上下方向的振动，要加大自重。
按衣物投入的方式不同，滚筒式洗衣机可分为两种类型。
一种是前装式洗衣机，另一种是顶装式洗衣机。
前者门开在洗衣机的前部，通过门上的透明窗孔可以随时观察洗涤情况；后者门开在洗衣机的顶部，放入和取出衣物较方便。
这种洗衣机防漏性好，体积较小，外形美观。
以上就是滚筒式洗衣机的洗涤机理和特点，下面我们来学习滚筒式洗衣机的内部结构。
二、洗涤、脱水系统洗涤、脱水系统主要由内筒、外筒、内筒叉形架、转轴、外筒叉形架及滚动轴承等组成。
这就是滚筒式洗衣机的内部结构图，可分为洗涤、脱水系统、进、排水系统、传动系统、电气控制系统、支承机构及加热装置等六个部分，我们首先来学习洗涤、脱水系统。
洗涤、脱水系统主要由内筒、外筒、内筒叉形架、转轴、外筒叉形架及滚动轴承等组成，同样是两个筒，但结构与波轮式洗衣机有很大差异。
首先看内筒，内筒是滚筒洗衣机的重要部件。
滚筒式全自动洗衣机的洗涤、漂洗、脱水包括烘干等过程都在内筒中进行，主要由筒体及前盖和后盖组成。

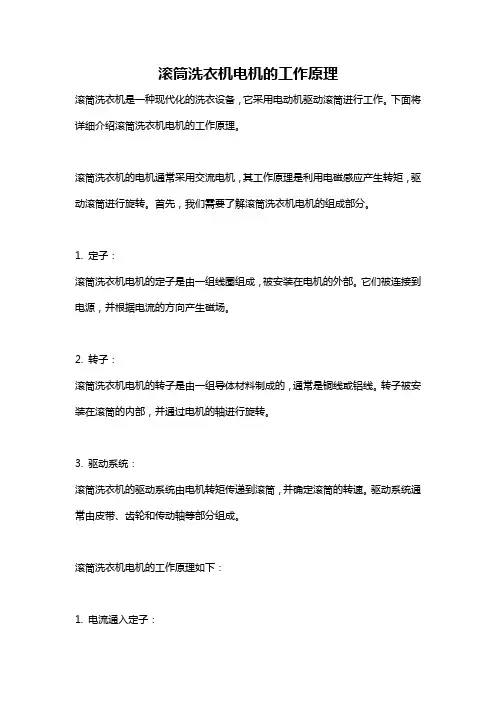

滚筒洗衣机电机的工作原理滚筒洗衣机是一种现代化的洗衣设备，它采用电动机驱动滚筒进行工作。
下面将详细介绍滚筒洗衣机电机的工作原理。
滚筒洗衣机的电机通常采用交流电机，其工作原理是利用电磁感应产生转矩，驱动滚筒进行旋转。
首先，我们需要了解滚筒洗衣机电机的组成部分。
1. 定子：滚筒洗衣机电机的定子是由一组线圈组成，被安装在电机的外部。
它们被连接到电源，并根据电流的方向产生磁场。
2. 转子：滚筒洗衣机电机的转子是由一组导体材料制成的，通常是铜线或铝线。
转子被安装在滚筒的内部，并通过电机的轴进行旋转。
3. 驱动系统：滚筒洗衣机的驱动系统由电机转矩传递到滚筒，并确定滚筒的转速。
驱动系统通常由皮带、齿轮和传动轴等部分组成。
滚筒洗衣机电机的工作原理如下：1. 电流通入定子：滚筒洗衣机电机通过插入电源来启动。
电流从电源进入定子线圈，通过导线产生磁场。
这个磁场是静止的，被称为静磁场。
2. 激励磁场与转子交互作用：当定子线圈中的电流通过导线产生磁场时，它与转子上的磁场相互作用。
转子磁场由导体材料的磁性产生，它是通过连续的导体线圈来形成。
3. 磁力产生转矩：当激励磁场与转子磁场相互作用时，它们产生一个力矩，试图把转子旋转。
由于转子磁场是由导体线圈形成的，这个力矩使转子开始旋转。
4. 滚筒传输转矩：转子旋转后，驱动系统将转矩传递给滚筒，并确定滚筒的转速。
通常情况下，通过皮带、齿轮和传动轴等部件将电机的旋转运动转换为滚筒的线性运动。
5. 洗衣机停止工作：当洗衣机完成洗涤过程后，电流停止通过定子线圈，磁场消失。
这使得转子停止旋转，滚筒停止运动。
总结起来，滚筒洗衣机电机的工作原理是通过电流在定子线圈中产生静磁场，然后与转子磁场相互作用，产生转矩并驱动滚筒旋转。
驱动系统将电机的旋转运动转换为滚筒的线性运动。
滚筒洗衣机电机的工作原理非常简单，但其细节和性能要求可能有所不同。
现代化的滚筒洗衣机通常具有高效、低噪音、节能等特点，这要求电机在设计和制造过程中采用先进的技术和材料。
全自动洗衣机基础学习知识原理与维修一、基础学习知识1.洗衣机分类：按照洗涤方式可以分为上开门和前开门两种，按照工作方式可分为全自动和半自动两种。
2.洗衣机组成：洗衣机由机身、电机、控制面板、进水阀、排水管、滚筒等组件组成。
3.洗衣机容量：洗衣机的容量一般以公斤为单位，代表一次能够洗涤的衣物重量。
二、工作原理1.全自动洗衣机的工作流程：加水→搅拌→泡洗→漂洗→脱水→排水→烘干。
2.加水：根据衣物容量选择合适的水位，进水阀会自动开启，将水加入洗衣机内。
3.搅拌：电机驱动滚筒旋转，产生强大的离心力，使衣物在水中迅速搅拌，以实现清洗效果。
4.泡洗：洗衣机会自动投放适量的洗涤剂，使洗涤效果更好。
5.漂洗：漂洗是为了去除残留的洗涤剂和污垢，保证衣物的清洁。
6.脱水：滚筒高速旋转，使衣物脱去多余的水分。
7.排水：排水管会自动排除洗衣机内的污水。
8.烘干：有些全自动洗衣机还具备烘干功能，可以将衣物完全干燥。
三、常见的维修方法1.洗衣机不能正常启动：-检查电源插座是否接触良好，插头是否损坏。
-检查电源开关是否打开。
-检查控制面板是否正常显示。
2.洗衣机无法排水：-检查排水管是否被堵塞，清理堵塞物。
-检查排水泵是否工作正常，修理或更换损坏的排水泵。
3.洗衣机无法正常脱水：-检查滚筒是否转动顺畅，是否存在阻塞物。
-检查传动带是否松弛或损坏，修复或更换传动带。
4.洗衣机漏水：-检查进水阀是否关闭或破损，及时修理或更换进水阀。
-检查滚筒密封圈是否破损，修理或更换密封圈。
综上所述，全自动洗衣机的基础学习知识、工作原理和常见维修方法都是非常重要的。
掌握这些知识能够使我们更好地使用和维护洗衣机，延长其使用寿命。
在实际维修时，如果遇到难题，建议寻求专业的维修人员的帮助，以确保安全和正确维修。
全自动洗衣机原理及电路图全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。
全自动洗衣机由洗衣系统和控制电路组成。
其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。
图1给出单片机Z86C09组成的全自动洗衣机的控制电路。
Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。
K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。
洗衣程序分为标准程序和经济程序。
洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。
经济洗衣程序少一次漂洗和脱水过程。
1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。
若不选择洗衣周期，则洗衣机从洗涤过程开始。
当按暂停开关键K5时，进入洗涤过程。
首先进水阀FV 通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。
电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。
2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。
排水阀动作时，带动离合器动作，使电机可以带动内桶转动。
当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。
3．漂洗过程与洗涤过程操作相同，只是时间短一些。
全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。
Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。
全自动洗衣机电机原理
全自动洗衣机的电机原理是通过电流驱动电机，从而实现洗衣机的运转。
洗衣机电机通常是交流异步电动机，其构造包括定子和转子。
定子是电机的固定部分，通常由一组线圈组成。
这些电线圈通过电流流过，产生一个旋转磁场。
转子是电机的旋转部分，通常由一组永磁铁或线圈组成。
当定子产生磁场时，由于受到磁力的作用，转子开始旋转。
洗衣机的电机通常配备有传感器，用于感知洗衣机内部的状态和运行情况。
传感器通过监测转子的转速和位置来确定洗衣机的工作状态。
根据传感器的反馈信息，可以对电机的电流进行调节，以控制洗衣机的转速和转向。
除了传感器，洗衣机的电机还配备有控制电路板或智能芯片，用于处理和分析传感器的反馈信号，并根据需要控制电机的运行。
通过智能芯片的运算，洗衣机可以实现多种洗涤程序、不同转速的选配，以及自动停止等功能。
总之，全自动洗衣机的电机原理是通过电流驱动电机，利用磁力感应产生旋转磁场，从而实现洗衣机的正常运行。
通过传感器和控制电路板的配合，可以对电机的转速和方向进行准确控制，实现各种洗衣程序的自动化操作。

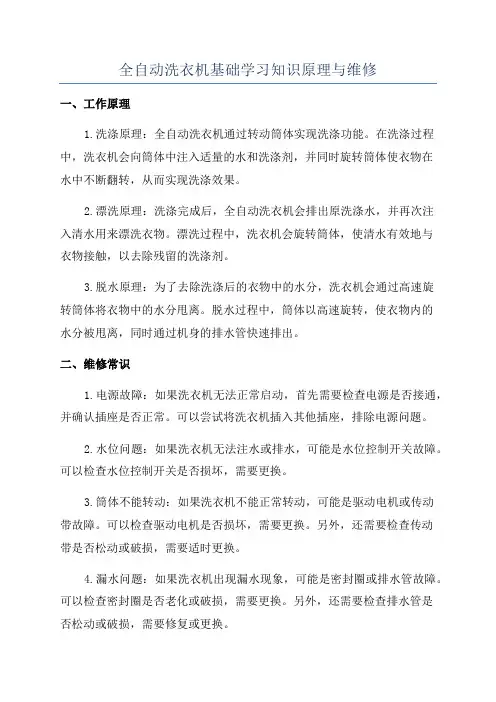

全自动洗衣机基础学习知识原理与维修一、工作原理1.洗涤原理：全自动洗衣机通过转动筒体实现洗涤功能。
在洗涤过程中，洗衣机会向筒体中注入适量的水和洗涤剂，并同时旋转筒体使衣物在水中不断翻转，从而实现洗涤效果。
2.漂洗原理：洗涤完成后，全自动洗衣机会排出原洗涤水，并再次注入清水用来漂洗衣物。
漂洗过程中，洗衣机会旋转筒体，使清水有效地与衣物接触，以去除残留的洗涤剂。
3.脱水原理：为了去除洗涤后的衣物中的水分，洗衣机会通过高速旋转筒体将衣物中的水分甩离。
脱水过程中，筒体以高速旋转，使衣物内的水分被甩离，同时通过机身的排水管快速排出。
二、维修常识1.电源故障：如果洗衣机无法正常启动，首先需要检查电源是否接通，并确认插座是否正常。
可以尝试将洗衣机插入其他插座，排除电源问题。
2.水位问题：如果洗衣机无法注水或排水，可能是水位控制开关故障。
可以检查水位控制开关是否损坏，需要更换。
3.筒体不能转动：如果洗衣机不能正常转动，可能是驱动电机或传动带故障。
可以检查驱动电机是否损坏，需要更换。
另外，还需要检查传动带是否松动或破损，需要适时更换。
4.漏水问题：如果洗衣机出现漏水现象，可能是密封圈或排水管故障。
可以检查密封圈是否老化或破损，需要更换。
另外，还需要检查排水管是否松动或破损，需要修复或更换。
5.故障代码：现代的全自动洗衣机通常配备有故障代码提示功能。
如果洗衣机出现故障，例如电机过载、电路故障等，会显示相应的故障代码。
此时，需要根据故障代码进行相应的维修。
在进行维修时，需要注意以下几点：1.安全第一：维修时必须切断电源，避免电击事故的发生。
在维修过程中，必须使用绝缘工具，并避免触摸电容器以及高压部件。
2.了解说明书：在维修之前，要详细研读洗衣机的说明书，了解洗衣机的结构和工作原理，以及相应的维修方法。
3.工具准备：维修过程中需要准备相应的工具，例如扳手、螺丝刀、万用表等。
4.维修时注重细节：在拆装过程中，应注意各个零部件之间的连接方式和位置，避免出现错误的安装。

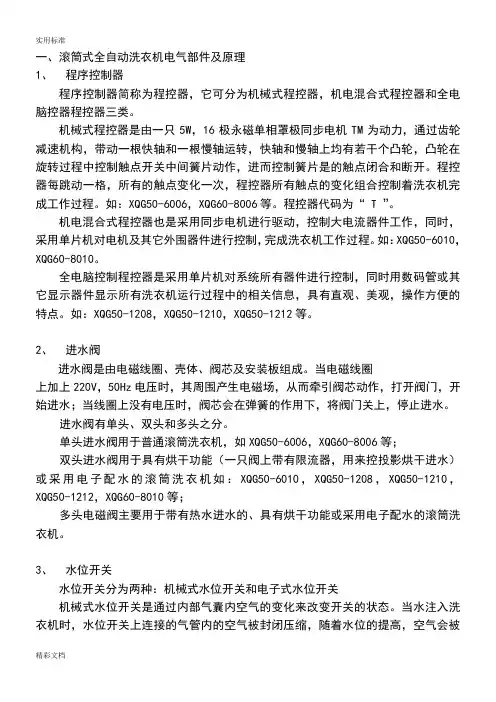

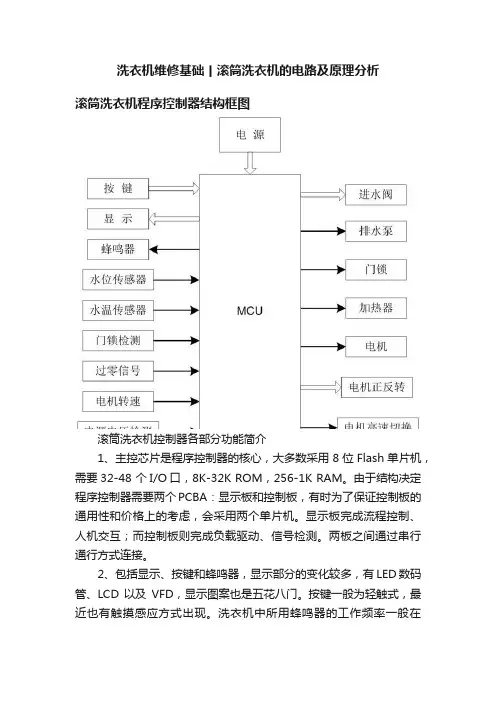

一、滚筒式全自动洗衣机电气部件及原理1、程序控制器程序控制器简称为程控器，它可分为机械式程控器，机电混合式程控器和全电脑控器程控器三类。
机械式程控器是由一只5W，16极永磁单相罩极同步电机TM为动力，通过齿轮减速机构，带动一根快轴和一根慢轴运转，快轴和慢轴上均有若干个凸轮，凸轮在旋转过程中控制触点开关中间簧片动作，进而控制簧片是的触点闭合和断开。
程控器每跳动一格，所有的触点变化一次，程控器所有触点的变化组合控制着洗衣机完成工作过程。
如：XQG50-6006，XQG60-8006等。
程控器代码为“ T ”。
机电混合式程控器也是采用同步电机进行驱动，控制大电流器件工作，同时，采用单片机对电机及其它外围器件进行控制，完成洗衣机工作过程。
如：XQG50-6010，XQG60-8010。
全电脑控制程控器是采用单片机对系统所有器件进行控制，同时用数码管或其它显示器件显示所有洗衣机运行过程中的相关信息，具有直观、美观，操作方便的特点。
如：XQG50-1208，XQG50-1210，XQG50-1212等。
2、进水阀进水阀是由电磁线圈、壳体、阀芯及安装板组成。
当电磁线圈上加上220V，50Hz电压时，其周围产生电磁场，从而牵引阀芯动作，打开阀门，开始进水；当线圈上没有电压时，阀芯会在弹簧的作用下，将阀门关上，停止进水。
进水阀有单头、双头和多头之分。
单头进水阀用于普通滚筒洗衣机，如XQG50-6006，XQG60-8006等；双头进水阀用于具有烘干功能（一只阀上带有限流器，用来控投影烘干进水）或采用电子配水的滚筒洗衣机如：XQG50-6010，XQG50-1208，XQG50-1210，XQG50-1212，XQG60-8010等；多头电磁阀主要用于带有热水进水的、具有烘干功能或采用电子配水的滚筒洗衣机。
3、水位开关水位开关分为两种：机械式水位开关和电子式水位开关机械式水位开关是通过内部气囊内空气的变化来改变开关的状态。
一、滚筒式全自动洗衣机电气部件及原理1、程序控制器程序控制器简称为程控器，它可分为机械式程控器，机电混合式程控器和全电脑控器程控器三类。
机械式程控器是由一只5W，16极永磁单相罩极同步电机TM为动力，通过齿轮减速机构，带动一根快轴和一根慢轴运转，快轴和慢轴上均有若干个凸轮，凸轮在旋转过程中控制触点开关中间簧片动作，进而控制簧片是的触点闭合和断开。
程控器每跳动一格，所有的触点变化一次，程控器所有触点的变化组合控制着洗衣机完成工作过程。
如：XQG50-6006，XQG60-8006等。
程控器代码为“T ”。
机电混合式程控器也是采用同步电机进行驱动，控制大电流器件工作，同时，采用单片机对电机及其它外围器件进行控制，完成洗衣机工作过程。
如：XQG50-6010，XQG60-8010。
全电脑控制程控器是采用单片机对系统所有器件进行控制，同时用数码管或其它显示器件显示所有洗衣机运行过程中的相关信息，具有直观、美观，操作方便的特点。
如：XQG50-1208，XQG50-1210，XQG50-1212等。
2、进水阀进水阀是由电磁线圈、壳体、阀芯及安装板组成。
当电磁线圈上加上220V，50Hz电压时，其周围产生电磁场，从而牵引阀芯动作，打开阀门，开始进水；当线圈上没有电压时，阀芯会在弹簧的作用下，将阀门关上，停止进水。
进水阀有单头、双头和多头之分。
单头进水阀用于普通滚筒洗衣机，如XQG50-6006，XQG60-8006等；双头进水阀用于具有烘干功能（一只阀上带有限流器，用来控投影烘干进水）或采用电子配水的滚筒洗衣机如：XQG50-6010，XQG50-1208，XQG50-1210，XQG50-1212，XQG60-8010等；多头电磁阀主要用于带有热水进水的、具有烘干功能或采用电子配水的滚筒洗衣机。
3、水位开关水位开关分为两种：机械式水位开关和电子式水位开关机械式水位开关是通过内部气囊内空气的变化来改变开关的状态。
当水注入洗衣机时，水位开关上连接的气管内的空气被封闭压缩，随着水位的提高，空气会被进一步压缩，压强会增大。
当达到一定的值后，水位开关的常闭触点会被顶开，常开点会闭合，切断进水。
洗衣机会自动进入洗涤程序。
而一旦水位下降，如排水，封闭的空气压强减小，常闭触点会重新接通，常开触点断开。
采用机械式程控器及机电一体程控器的洗衣机，所使用的水位开关均为机械式水位开关，如XQG50-6006，XQG60-8006，XQG50-6010。
全电脑控制的洗衣机，其使用的水位开关为电子式水位开关。
当水位上升时，水位开关会产生一定的频率的脉冲，单片机将该频率的脉冲进行放大，处理，从而判断当前的水位是否达到设定水位。
如达到设定水位，机器将进行下一步操作。
如：XQG50-1208，XQG50-1210，XQG50-1212等。
4、电动机滚筒洗衣机用电机有两种：双速电机和串激电机。
双速电机为单相电容运转式感应电机。
它是将一个16极低速绕组和一个2极高速绕组组装在一个定子上。
在洗涤时，使用16极绕组，低速但力矩大；在脱水时，使用2极绕组，高速但力矩小。
双速电机具有较好的启动特性（启动转矩大）和运转性能（过载能力强）。
串激电机：采用换向式结构，属于交/直流两用电机。
因将定子铁芯上的励磁绕组和转子上的电枢绕组串联起来使用，因此称为串激电机。
串激电机可以通过一定的控制回路，比较容易地实现电机的无极调速，使整机运行更加平稳。
串激电机具有转矩大、过载能力强、转速高，体积小、质量轻、调速方便等优点。
两款电机均设有过热保护装置。
当电机发生堵转而使电机绕组温度升到一定值时，过热保护器会自动断开电路，起到保护电机的作用。
当绕组温度降低时，过热保护器又会接通电路。
图一为双速电机接线图：其中：M3与M7组成16极绕组；M2与M6组成2极绕组。
TP为温度保护器。
XQG50-6006，XQG60-8006采用此款电机。
图二为串激电机接线图：其中：D5与D10组成定子绕组；D8与D9组成转子绕组。
TP为温度保护器。
XQG50-1208，XQG50-1210，XQG50-1212，XQG50-6010，XQG60-8010等均采用此款电机。
5、加热器为提高洗衣机的洗涤效果，通常滚筒洗衣机要用加热洗涤。
加热器外壁采用不锈钢管制成，中心装有加热丝，中间加镁粉绝缘。
洗涤电加热管功率为1700W，安装在外筒的下部，加热部分在水中。
烘干电加热管功率为1200W（或1000W），安装在外筒风道上。
由于不锈钢材料的差异，所以，此加热管耐温高，可干烧使用。
烘干时，烘干风机将加热管产生的热量吹入洗衣机内，将衣物中的水分烘出来。
6、温控器及恒温器滚筒洗衣机多具有加热功能，因此需要用温控器（或恒温器）对温度进行控制和选择。
恒温器是一种温度值不可调的温控器。
它是一种金属膨胀式温控器，它是利用双金属片受热后发生变形，从而带动触点工作。
温控器是采用线性可调的液体膨胀式温控器。
它是利用感温器内的液体在受热后发生膨胀，从而推动执行部件动作，控制加热管的工作。
如洗衣机采用机械式程控器，只要有加热，必然要用温控器和恒温器。
如洗衣机采用电脑板控制，则加热温度通过温度传感器反馈给控制板上的单片机，单片机则根据程序要求来控制加热管的工作。
7、电动门锁电动门锁固定在洗衣机前门右侧的箱体内，其引出脚串接在电源电路中。
当洗衣机门关上后，接通电源，门锁内的PTC加热元件开始加热，将主电路接通，同时将弹出“门锁舌”将洗衣机门锁死，以防洗衣机在运行时门被打开引起危险。
当断开电源时，PTC加热元件开始降温，直至由原先高阻状态恢复到低阻状态（此过程一般需要1.5~2min），此时，“门锁舌”弹回，门就可以被打开了。
8、琴键开关琴键开关是一种功能开关，此开关安装在操作面板上，用来选择洗衣机的各项功能，如电源、经济洗、防皱缩、高温洗、免脱水等。
9、排水泵滚筒洗衣机大都采用上排水方式排水，因此要用排水泵进行排水。
10、电子调速板电子调速板与串激电机配合可实现无极调速。
11、烘干定时器烘干定时器用于设置烘干衣物的时间。
以同步微电机为驱动，通过减速齿轮组变速后，带动两片凸轮转动，从而控制两对触点A-A1（控制烘干系统电源），B-B1（低温烘干）动作。
我公司目前采用的烘干定时器有两段工作时间，即：0~120min；0~80min。
当定时器工作在0~120min时，两对触点同时工作，电机和加热器同时工作。
用于烘干加热；当设定时间还剩余12min时，定时器会切断B-B1触点，使烘干系统进行低温烘干。
当定时器工作在0~80min时，A-A1触点工作，B-B1触点不工作，系统只进行低温烘干。
12、滤波器为防止在使用洗衣机时通过电源网络对其它家用电器产生电磁干扰，滚筒洗衣机有供电电路中应加装滤波器。
滤波器是由电阻器和电容器组成的一个滤波网络（见右图），能吸收洗衣机工作过程中产生的多次谐波，通过地线引入地，避免谐波对其它电器的干扰。
图三二、滚筒洗衣机常见电气故障及排除（一）使用机械程控器的洗衣机常见电气故障及排除1、按电源开关后，电源指示灯不亮，机器不工作。
（1）检查插座是否有220V，50Hz市电。
（2）如有电，检查插座是否接触不好。
拆开上盖，用万用表的交流电压档测试电源进线是否有电，如没电，图四说明插座的接触不好，请更换插座。
（3）如有电，请检查电源开关是否有问题。
电源开关按下后，引出脚1-3，2-4应相通；如松开按键，则两对开关不通。
2、按电源开关后，电源指示灯亮，不进水。
（1）检查水阀是否打开或停水。
用手摸电磁阀外壳是否有振动，如有，则说明电磁阀已工作。
打开水笼头。
（2）检查门是否关好。
门未关好，电磁门锁的滑块未到位，从而造成门锁舌弹不出去，锁不好门，电机不图五工作。
只需将门关好即可。
（3）检查门开关MRL与MRN是否有电及接线是否有误？如有电，再用万用表测MRN与MRC之间是否有电？如MRL与MRN两端有电，而MRN与MRC两端无电，则在确认门关好的情况下，更换电磁门锁。
（4）如门锁无问题，请检查水位开关接线是否有问题？如：线上标记为P11应插在水位开关的11脚。
P12插在12脚，依次类推。
检查P11，P12脚是否有电（进水时，P11与P12相通，达到水位后，P11与P12断开，而与P13相通）。
如无电，则说明程控器有问题或相关连线接触不好。
图六（5）如水位开关无误，再检查电磁阀上是否有电。
用万用表测量，如有电，则说明电磁阀损坏，更换。
（6）请按下章“进水流程”检查程控器对应触点或更换程控器。
3、进水完成后，电机不洗涤。
（1）检查水位开关接线是否有错按或松动现象。
（2）再检查P11与P13是否相通（达到水位后两触点应相通）。
如不通，说明水位开关损坏，更换。
（3）检查电机的插排是否松动。
如松动，插紧。
（4）如不松动，用万用表按图一（或图二）测量电机是否完好。
如损坏，请更换电机。
（5）如电机无误，则问题出在程控器，请按下章“电机运转流程”检查程控器对应触点或更换程控器。
（6）如有调速板，请更换调速板看一下问题是否解决。
4、洗涤时不加热（1）检查温控器是否在“0”位。
如在“0”位，则洗衣机工作在冷水洗状态，不加热。
（2）检查水位开关动作是否正常。
按检查水位开关图七的方法进行检查。
（3）检查加热管上有无电压（程控器在应加热区间），如有电压，再断电，用电阻档测加热管的阻值。
应该是加热管损坏，更换。
（4）如加热管上无电压，测量温控器THRC与THR1是否相通，如不相通，则更换温控器。
（5）如温控器THRC与THR1相通，说明温控器无问题。
测量60℃恒温器是否正常（如按下高温洗按键，则应测试高温洗按键开关是否正常），蓝色对应的是60℃恒温器（常闭），绿色对应的是40℃恒温器（常开）。
（6）如恒温器也无问题，则按下章“加热流程”进行检查程控器对应触点或更换程控器。
图八5、不排水（1）检查程控器是否走到该排水的位置，如不在，等待。
（2）检查排水泵两端是否有电。
用手摸洗衣机外壳看是否有轻微振动，如有，说明排水泵工作正常。
请检查排水管路是否堵塞（将排水管放下，看有无水流出）或是否有小的衣物掉入排水泵中,把排水泵的扇叶缠住，以致不排水（打开底部饰条上的小门，旋开排水泵的叶轮室盖，检查有无小的衣物或其它物件）。
（3）排水泵两端无电压，则按下章“排水流程”进行检查程控器对应触点或更换程控器。
6、不脱水（1）检查程控器是否走到该脱水的位置，如不在，等待。
（2）检查洗衣机内的水是否已排完。
如未排完，请耐心地等一会或按“不排水”的情况进行修理。
（3）如水已排完，请检查电机插排是否插紧，有无松动的现象。
插紧。
（4）测量电机线圈绕阻是否已烧断，如是，请更换电机。
双速电机可以先更换电容试一下。
（5）如洗衣机装有调速板，换一个调速板试一下。
