单表测电功率讲义

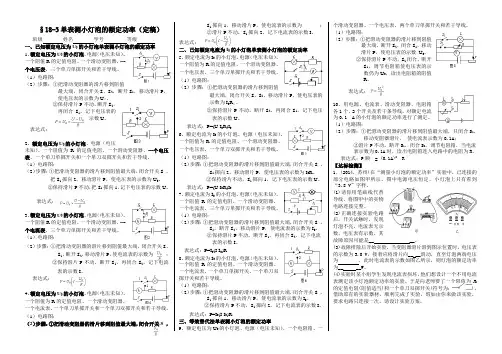

金题精讲
题1.
题面:小英想利用一块电压表、滑动变阻器和已知的电阻R0测量标有“2.5V”小灯泡正常发光时的功率。小英选择了满足实验要求的器材,并连接了部分实验电路,如图所示。
(1)请你继续完成小英实验电路的连接。
(2)请你写出主要的实验步骤:
①___________________________________________________________________________;
②___________________________________________________________________________。(3)灯泡正常发光时的功率P L,P L=_________。
题面:小明用电源、电压表、电阻箱和滑动变阻器等实验器材,测量标有“2.5V” 字样的小灯泡的额定电功率。请将他的实验方案补充完整。
(1)将各开关均断开,按图连接好电路,将滑动变阻器滑片P调到阻值最大位置;
(2)闭合开关S1和S2,调节滑动变阻器滑片P的位置,___________________________,将数据记录在表格中;
(3)断开开关S2,闭合开关S3,保持滑动变阻器滑片P的位置不变,_______________________,并将相应数据记录在表格中;
(4)根据所测数据,写出小灯泡额定电功率的表达式:___________________。
题面:在测定小灯泡额定功率的实验中,实验桌上以备有下列器材:额定电压为2.5V的小灯泡、电压未知的电源(两端电压不变)、一个已知阻值为R的电阻、一个滑动变阻器、一只电流表、3个单刀单掷开关、导线若干。
(1)小丽同学设计的实验电路如图所示,请你写出本实验主要测量步骤及所测物理量。
①__________________________________________________________________________,
②__________________________________________________________________________。(2)本实验中,计算小灯泡额定功率的表达式P=_______________________。
题面:某同学利用图甲所示的电路测量小灯泡的电功率。已知小灯泡L的额定电压为2.5V,定值电阻R0的阻值为20Ω,电源电压U保持不变。
(1)请根据图甲将图乙中的实验电路连接完整(导线不允许交叉)。
(2)开关S连接触点“1”,滑动变阻器的滑片从最左端移到最右端时,电流表的指针在图丙所示的位置,则电源电压U=______V。
(3)开关S仍连接触点“1”,滑动变阻器的滑片向左移到某一位置时,电流表的示数为0.15A,则此时滑动变阻器接入电路的阻值为______Ω;再将开关S连接触点“2”,电流表的示数为0.2A,则小灯泡的实际功率为______W;为了使小灯泡正常发光,滑动变阻器的滑片应向______滑动。
