大一建筑制图复习(一)

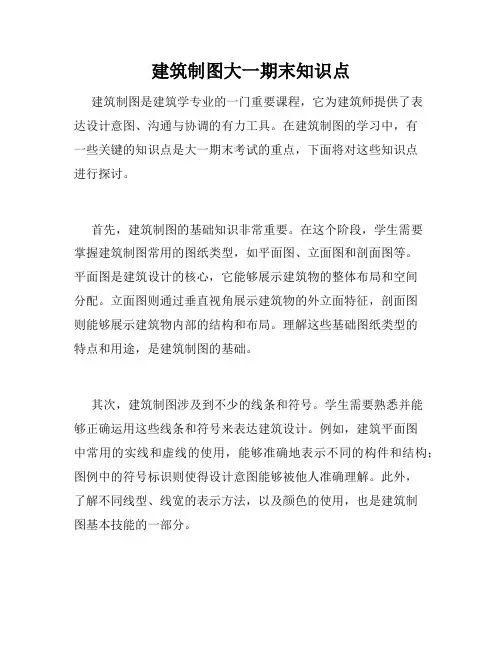

建筑制图大一期末知识点建筑制图是建筑学专业的一门重要课程，它为建筑师提供了表达设计意图、沟通与协调的有力工具。

在建筑制图的学习中，有一些关键的知识点是大一期末考试的重点，下面将对这些知识点进行探讨。

首先，建筑制图的基础知识非常重要。

在这个阶段，学生需要掌握建筑制图常用的图纸类型，如平面图、立面图和剖面图等。

平面图是建筑设计的核心，它能够展示建筑物的整体布局和空间分配。

立面图则通过垂直视角展示建筑物的外立面特征，剖面图则能够展示建筑物内部的结构和布局。

理解这些基础图纸类型的特点和用途，是建筑制图的基础。

其次，建筑制图涉及到不少的线条和符号。

学生需要熟悉并能够正确运用这些线条和符号来表达建筑设计。

例如，建筑平面图中常用的实线和虚线的使用，能够准确地表示不同的构件和结构；图例中的符号标识则使得设计意图能够被他人准确理解。

此外，了解不同线型、线宽的表示方法，以及颜色的使用，也是建筑制图基本技能的一部分。

第三，建筑制图还需要学生学会运用尺度。

尺度是建筑图纸上的比例关系，它能够将设计的真实尺寸与图纸上的尺寸进行转换。

学生需要学会选择适合的尺度来绘制建筑图纸，以便实现精确的表达。

此外，长、宽、高的尺寸关系的正确表达也是非常重要的，这需要学生掌握建筑测量的方法和技巧。

除了上述的基础知识外，建筑制图还需要学生了解建筑构造的基本原理。

建筑构造是指建筑物的结构系统，它是建筑设计的基础。

学生需要了解常见的建筑结构形式，如框架结构、壳体结构和悬挑结构等，并能够在建筑图纸中准确表示这些结构。

此外，学生还需要掌握建筑物的一些基本规范和安全要求，以确保设计的合理性和可行性。

最后，建筑制图还需要学生具备一定的绘图技能。

学生需要学会使用CAD软件来进行建筑制图，能够熟练地绘制各种图纸，并了解常用命令和工具的使用。

此外，还需要学生能够进行手绘图纸，掌握一定的表达和绘画技巧，以满足不同的需求。

综上所述，建筑制图是建筑学专业中的重要课程之一。

大一建筑制图和识图知识点建筑制图是建筑学专业的基础课程之一，它为建筑师提供了有效的表达和传递设计信息的工具。

在大一的学习中，建筑制图以及与之相关的识图知识点尤为重要。

本文将介绍大一建筑制图和识图的基本知识点和技巧。

一、建筑制图基础知识点1. 平面图平面图是建筑制图中最常见的图纸类型之一，它以俯视的视角展示建筑物的水平分布。

平面图可以用来描述建筑物的布局、房间的位置和大小以及建筑物的功能分区。

在绘制平面图时，需要注意标注尺寸、方位以及必要的图例。

2. 立面图立面图是从建筑物外部视角绘制的图纸，用于展示建筑物的立面外貌、窗口、门户和装饰等细节。

立面图的绘制需要注重比例、线条和阴影的表现，以准确地传达建筑物的外观和风格。

3. 剖面图剖面图是建筑物从某个特定方向沿着指定剖面线切割后的图纸，用于展示建筑物内部结构、高度变化和材料组成等信息。

剖面图的绘制需要注重线条和阴影的处理，以及标注和注释的准确性。

4. 建筑细部图建筑细部图用于展示建筑物各部位的构造和细节，例如墙体结构、框架连接和各类细部节点等。

细部图绘制需要注重精度和细致度，以确保施工人员正确理解和实施。

二、识图知识点和技巧1. 图纸比例在建筑制图中，图纸比例是十分重要的。

常用的图纸比例有1:50、1:100和1:200等。

学生在学习中需要熟悉各种比例尺的使用方法，并能准确地根据比例来绘制图纸。

2. 线条和符号建筑制图中使用不同的线条和符号来表示建筑元素和材料。

例如，实线用于表示可见部分，虚线用于表示隐藏部分，特殊符号用于表示门、窗、梯级等。

学生需要学会识别和运用这些线条和符号，以正确地表示建筑物的各个部分。

3. 图例和标注图例和标注是建筑制图中的重要组成部分，它们提供了关键的信息和说明。

学生需要学会编制图例和标注，将绘图中的各个元素和细节解释清楚，以便其他人能够准确理解图纸内容。

4. 空间想象力建筑制图要求学生具备一定的空间想象力。

学生需要通过绘图和阅读图纸来理解建筑物的三维结构和空间组织。

《建筑制图》复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为 24mm ，用细实线绘制。

6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。

7、工程制图图幅幅面主要有 5 种。

8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。

9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。

10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。

11、混凝土是由__水泥、沙子、石子和水按一定例配合，经搅拌、捣实、养护而成的一种人造石。

12、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2,A3,A4,13、组合体的组合方式有：叠加式、切割式、混合式。

14、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

15、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

16、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。

(A) (B) (C) (D)2．建筑的耐火等级可分为( B )级。

A 、3B 、4C 、5D 、63、填充不得穿越尺寸数字，不可避免时。

应该是（ A ）A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于（ C ）A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中心线、对称一般应用。

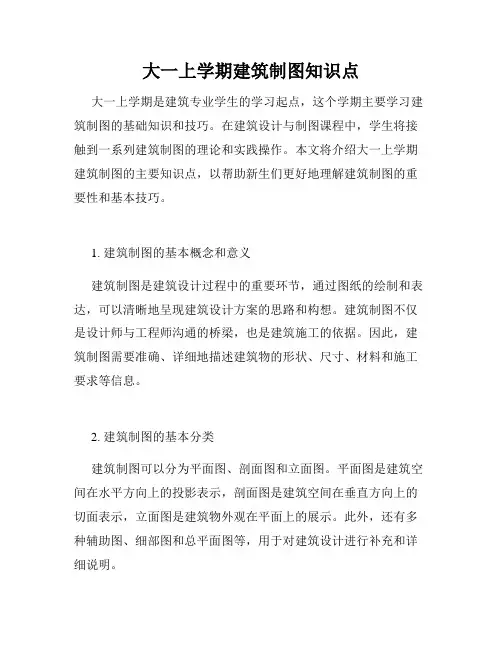

大一上学期建筑制图知识点大一上学期是建筑专业学生的学习起点，这个学期主要学习建筑制图的基础知识和技巧。

在建筑设计与制图课程中，学生将接触到一系列建筑制图的理论和实践操作。

本文将介绍大一上学期建筑制图的主要知识点，以帮助新生们更好地理解建筑制图的重要性和基本技巧。

1. 建筑制图的基本概念和意义建筑制图是建筑设计过程中的重要环节，通过图纸的绘制和表达，可以清晰地呈现建筑设计方案的思路和构想。

建筑制图不仅是设计师与工程师沟通的桥梁，也是建筑施工的依据。

因此，建筑制图需要准确、详细地描述建筑物的形状、尺寸、材料和施工要求等信息。

2. 建筑制图的基本分类建筑制图可以分为平面图、剖面图和立面图。

平面图是建筑空间在水平方向上的投影表示，剖面图是建筑空间在垂直方向上的切面表示，立面图是建筑物外观在平面上的展示。

此外，还有多种辅助图、细部图和总平面图等，用于对建筑设计进行补充和详细说明。

3. 建筑制图的基本工具和材料建筑制图需要使用一些专业的工具和材料来完成，其中最重要的是绘图仪器和图纸。

常见的绘图仪器包括直尺、三角板、圆规、铅笔和橡皮擦等。

图纸主要有平面图用的A4纸和A3纸，以及大型图纸用的A1纸和A0纸。

此外，还要使用不同类型的绘图笔和彩色铅笔来绘制不同种类的线条和标记，以提高图纸的可读性和美观度。

4. 建筑制图的基本符号和比例建筑制图需要使用一系列标准化的符号和比例来表示建筑物的各个组成部分。

常见的符号包括墙体、门窗、楼梯、卫生间和家具等。

符号的使用应符合相应的规范和标准，以确保图纸的一致性和可读性。

比例则是指图纸上的实际尺寸与实际物体尺寸之间的比例关系，常用的比例有1:100、1:50和1:20等。

5. 基本的建筑制图技巧和规范在进行建筑制图时，需要掌握一些基本的技巧和规范，以确保图纸的准确性和可靠性。

首先，要注意线条的粗细和使用方式，以达到正确的图形表达效果。

其次，要合理安排图纸的布局和比例，使得信息的表达更为清晰和有序。

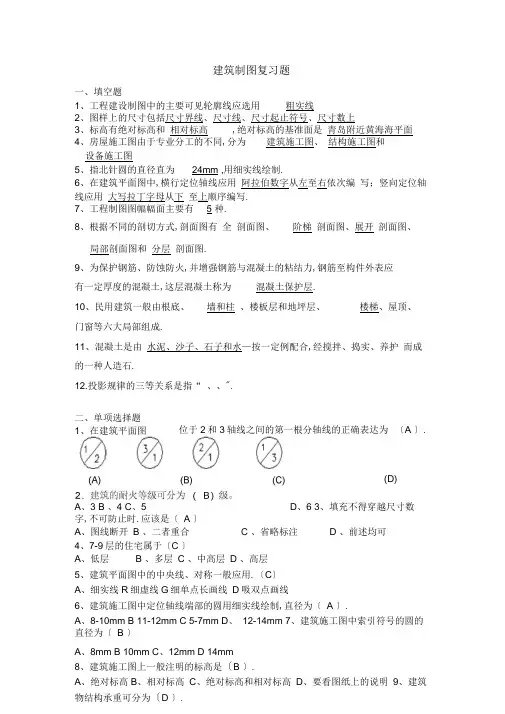

建筑制图复习题一、填空题1、工程建设制图中的主要可见轮廓线应选用 粗实线2、图样上的尺寸包括尺寸界线、尺寸线、尺寸起止符号、尺寸数上3、标高有绝对标高和 相对标高 ,绝对标高的基准面是 青岛附近黄海海平面4、房屋施工图由于专业分工的不同,分为 建筑施工图、 结构施工图和 设备施工图5、指北针圆的直径直为 24mm ,用细实线绘制.6、在建筑平面图中,横行定位轴线应用 阿拉伯数字从左至右依次编 写；竖向定位轴线应用 大写拉丁字母从下 至上顺序编写.7、工程制图图幅幅面主要有 5 种.8、根据不同的剖切方式,剖面图有 全 剖面图、阶梯 剖面图、展开 剖面图、 局部剖面图和 分层 剖面图.9、为保护钢筋、防蚀防火,并增强钢筋与混凝土的粘结力,钢筋至构件外表应 有一定厚度的混凝土,这层混凝土称为混凝土保护层. 10、民用建筑一般由根底、墙和柱 、楼板层和地坪层、 楼梯、屋顶、 门窗等六大局部组成.11、混凝土是由 水泥、沙子、石子和水—按一定例配合,经搅拌、捣实、养护 而成的一种人造石.12.投影规律的三等关系是指“ 、、".位于2和3轴线之间的第一根分轴线的正确表达为 〔A 〕.A 、3B 、4C 、5D 、6 3、填充不得穿越尺寸数字,不可防止时.应该是〔 A 〕A 、图线断开B 、二者重合C 、省略标注D 、前述均可 4、7-9层的住宅属于〔C 〕A 、低层B 、多层C 、中高层D 、高层5、建筑平面图中的中央线、对称一般应用.〔C 〕A 、细实线R 细虚线G 细单点长画线 D 吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制,直径为〔 A 〕.A 、8-10mmB 11-12mmC 5-7mmD 、 12-14mm 7、建筑施工图中索引符号的圆的直径为〔 B 〕A 、8mmB 10mmC 、12mmD 14mm8、建筑施工图上一般注明的标高是〔B 〕.A 、绝对标高B 、相对标高C 、绝对标高和相对标高D 、要看图纸上的说明 9、建筑物结构承重可分为〔D 〕.二、单项选择题1、在建筑平面图中, (D)A、墙承重式、框架结构B、墙承重式C、半框架结构,框架结构D、墙承重式、框架结构、空间结构、半框架结构10、有一栋房屋在图上量得长度为50cm,用白^是1:100比例,其实际长度是〔 B 〕.A、5mB、50mC、500mD、5000m11、建筑工程图中尺寸单位,总平面图和标高单位用〔C 〕为单位.A、mmB、cmC、mD、km 12、施工平面图中标注的尺寸只有数量没有单位,按国家标准规定单位应该是(A ) oA、mm B cm C、m D、km13.以下投影图中正确的1 - 1剖面图是〔14、以下立面图的图名中错误的选项是〔A 〕A、房屋立面图 B 、东立面图C、⑦-----①立面图D 、.----- ®立面图15 .关于标高,以下〔C〕的说法是错误的.A.负标高应注“―〞B. 正标高应注“ + 〞C.正标高不注" + 〞D. 零标高应注“土〞16 .立面图不能按〔C 〕方式命名.A.朝向B. 轴线C. 色彩D .主出入口17 . 〞小8@200没能表达出这种钢筋的〔 A 〕0A.弯钩形状B. 级别C. 直径D. 间距18 .详图索引符号为T-圆圈内的3表示〔C 〕.A.详图所在的定位轴线编号B. 详图的编号C.详图所在的图纸编号D. 被索引的图纸的编号19、主要用来确定新建房屋的位置、朝向以及周边环境关系的是〔C〕.A 建筑平面图B 建筑立面图C总平面图 D 功能分区图20、墙体是房屋的一个重要组成局部,按墙的平面位置不同分为〔B 〕.A、纵墙与横墙B、外墙和内墙C、承重墙与非承重墙D、砖墙与钢筋混凝土墙21、以下表达中不正确的选项是〔C 〕A、3%g示长度为100.高度为3的坡度倾斜度B、指北针一般画在总平面图和底层平面图上C、总平面图中的尺寸单位为毫米,标高尺寸单位为米D总平面图的所有尺寸单位均为米,标注至小数点后二位22、钢筋工程施工中要看懂〔C 〕 oA、总平面图B、土建施工图C、结构施工图D、土建施工图与结构施工图23、根底各局部形状、大小、材料、构造、埋置深度及标号都能通过〔B 〕反映出来.A、根底平面图B、根底剖面图C、根底详图D、总平面图24、房屋结构中框架代号为.〔A〕A、KJB、GJC、CJD、ZJ25、结构施工土中的圈梁表示〔B 〕.A、GLB、QLC、JLD、KL26、结构施工图中的楼梯梁的代号为.〔D 〕A、GLB、DLC、JLD、TL27、在施工图中,M代表〔D 〕.A、窗B、墙C、梁D、门28、在施工中,L代表〔C 〕.A、板B、柱C、梁D、墙29、在施工图中.代表〔B 〕.A、门B、窗C、梁D、柱30、在钢筋混凝土构件代号中,“ GL〞是表示〔B 〕.A、圈梁B、过梁C、连系梁D、根底梁31、在钢筋混凝土构件代号中,“ JL 〞是表示〔D 〕.A、圈梁B、过梁C、连系梁D、根底梁32、6L表示〔B〕0A I级光圆钢筋B 冷拉I级钢筋CI级钻硅人字纹钢筋 D I级螺纹钢筋33、标高符号的三角形为等腰直角三角形,高约〔A〕 mmA 3B 5C 6D 833、不属于建筑平面图的是〔A 〕.A、根底平面图 B 、底层平面图C、标准层平面图 D 、屋顶平面图34以下建筑中不属于公共建筑的是〔 D 〕.A、学校 B 、旅社C 、医院D宿舍35、一级建筑的耐久年限为〔D 〕年.A 15-25 B、25-50 C 50-100 D 100 以上36、对于风向频率玫瑰图说法错误的选项是〔A 〕.A、它是根据某一地区全年平均统计的各个方向顺风次数的百分数值,按一定比例绘制B、实线表示全年风向频率 C 、虚线表示夏季风向频率D图上所表示的风的吹向是指从外面吹向该地区中央,且画在总平面上37、以下拉丁字母中,可以用做定位轴线编号的是〔A 〕.A、LB、IC、OD、Z38、在楼板平面图中,如以下图所示的钢筋表示〔B 〕钢筋.A、顶层B、底层C、顶层和底层D、都不是39、梁编号KL5 〔3A〕表示〔A 〕.A、框架梁KL5共有3跨,其中一端有悬挑.B、框架梁KL5共有5跨,其中两端有悬挑.C、框架梁KL5共有4跨,其中一端有悬挑.D框架梁KL5共有4跨,其中两端有悬挑.40、〔A 〕的作用是把门窗洞口上方的荷载传递给两侧的墙体A、过梁B、窗台C、圈梁D、勒脚三、改错题检查左图中尺寸标注的错误,并在右图中重新标注尺寸四、判断题1、断面图是假想用一剖切形体,画出剖切面切到局部的图形和末剖切到面可见局部的图形.〔X 〕2、平面图定位轴线的竖向编号应用大写拉丁字母,从下至上顺序编写,其中的I、Q、J不得用作轴线编号.〔X 〕3、总平面图是画在有等交线或坐标方格网的地形图上. 〔,〕4、建筑立面图是平行于建筑物各方向外表立面的正投影图. 〔,〕5、常用构件的代号“ GL〞表示根底梁.〔乂〕6、结构施工图中的构造柱的代号是“ GJ〞.〔 X 〕7、钢筋混凝土结构施工图中“2①16〞表示2根HPB235级钢筋直径为16mm〔 x 〕8、梁内箍①6@20欣示为HPB23瞰钢筋直径为6mm钢筋中央距为200mm.〔,〕9、梁内的钢筋是由主筋〔即受力筋〕,架立筋和箍筋所组成.〔,〕10、标高是表示建筑物各局部或各个位置相对于土0.00的高度.〔,〕五、读图〔1〕看以下图答复以下问题1、该柱的编号是K^2 .2、该柱的截面尺寸是 5 0 0mmx6 0 0mm?3、4_22表示角筋为4条直径22mm的H级钢筋.4、〔〕〕8@200表示_ 直径8mm的I级钢筋,间距200mm布置〔2〕看以下图答复以下问题IL .-I • 111、KL5 〔2A〕表示—框架梁KL5共有2跨,其中一端有悬臂2、梁截面尺寸是 3 0 0mmx6 0 0mm.3、2 28表示梁上部用2条直径28mm的II级钢筋作通长筋.4、4 8@150/200(2)表示—箍筋用直径8mm的I级钢筋,加密区间距150mm布置, 非加密区间距200mm布置,采用2肢箍―.(3)、看以下图答复以下问题首层平面图1 ： 1001、建筑物的座向是坐北朝南O2、建筑物外墙厚240 mm.3、列举该层窗的编号及其宽度：C1, 1500mm C2, 1200mm；列举该层门的编号及其宽度：M1 , 1800mmM2, 1200mm； M3, 1000mm； M4 , 800mm4、剖切符号可知,剖切平面1-1通过C2、M1台阶、楼梯间,投射方向是向向西.5、散水的宽度是900 mm6、室外台阶与室内地面的高差是20 mm.(4)、看以下图答复以下问题1 .补全该施工图名、轴线编号.2 .该工程为居住建筑.3 .该工程图主出入口朝向为向北 .4 .该工程图中横向轴线编号自左到右是1轴到8—轴；纵向轴线编号自下而上是^轴到F轴.5 .该工程东西向总长15.24 m ,南北向总长15.00 m ;楼梯间的开问尺寸 1.2 m；主出入口洞口尺寸宽 1.5 m ;次出入口洞口尺寸宽0.75 m <6 .底层地面标高±0.000 m ,室内外各处标高分别是：室外-0.450 m中庭下沉空间0.3 m ,车库-0.150 m室内外高差0.45 m ,入口共3 级台阶, 每步高150 mm.7 .该工程有1个剖面图,采用阶梯剖切方式,向西方向投影.8 .该工程有 1 部楼梯,两跑,共20 级.①②|- ：'ii n。

建筑制图与识图练习(一）一、单项选择题1、在国家标准中对工程图纸幅面的大小做了相应的规定，A2号图的尺寸为（）A、594㎜×841㎜B、420㎜×594㎜C、297㎜×420㎜D、841㎜×1189㎜国家制图标准规定图纸幅面和格式（GB/T 14689-1993）有：A0、A1、A2、A3、A4等五种规格。

它们的尺寸分别是：841×1189；594×841；420×594；297×420；210×297。

这五种图纸也分别叫做：0号图纸、1号图纸、2号图纸、3号图纸、4号图纸。

绘制技术图样时，应优先采用这五种规定的基本幅面。

必要时允许加长幅面，也允许以基本幅面的短边的整数倍加长幅面。

2、基础的细部尺寸、截面形状、大放脚、材料做法及基底标高等通过( )反映出来。

A、基础平面图（1）建筑物及其组成房间的名称、尺寸、定位轴线和墙壁厚等。

（2）走廊、楼梯位置及尺寸。

（3）门窗位置、尺寸及编号。

门的代号是M，窗的代号是C。

在代号后面写上编号，同一编号表示同一类型的门窗。

如M-1；C-1。

（4）台阶、阳台、雨篷、散水的位置及细部尺寸。

（5）室内地面的高度。

（6）首层地面上应画出剖面图的剖切位置线，以便与剖面图对照查阅B、基础剖面图C、基础详图D、总平面图3、钢筋混凝土梁中箍筋主要承受梁内的（）。

Ａ、压应力Ｂ、拉应力C、拉应力+压应力D、剪应力一般来说，钢筋混凝土梁结构内有：纵向的面层钢筋，纵向的底层钢筋；中间部位的腰筋；横向构造的箍筋及拉筋；有时，为了改善梁斜截面的抗剪能力，将梁部分底层的纵向筋在进入梁的剪应力分布区后，向上弯起，我们通常称之为弯起筋。

面筋，底筋，在梁内，均称为受力筋；根据梁结构的不同，分别抵抗拉应力或压应力；腰筋更多的作用是维系钢筋骨架的整体稳定，也有抗扭的作用。

一般称之为架立筋；箍筋的主要作用是抵抗剪应力，有时也称之为抗剪箍筋；通长筋，是说从梁的一端通到另一端，中间无断开，或搭接的完整的纵向筋。

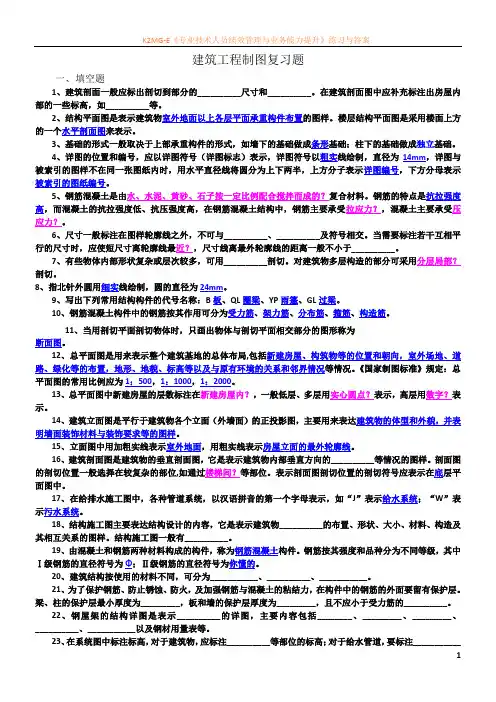

建筑工程制图复习题一、填空题1、建筑剖面一般应标出剖切到部分的__________尺寸和__________。

在建筑剖面图中应补充标注出房屋内部的一些标高，如__________等。

2、结构平面图是表示建筑物室外地面以上各层平面承重构件布置的图样。

楼层结构平面图是采用楼面上方的一个水平剖面图来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础做成条形基础；柱下的基础做成独立基础。

4、详图的位置和编号，应以详图符号（详图标志）表示，详图符号以粗实线绘制，直径为14mm，详图与被索引的图样不在同一张图纸内时，用水平直径线将圆分为上下两半，上方分子表示详图编号，下方分母表示被索引的图纸编号。

5、钢筋混凝土是由水、水泥、黄砂、石子按一定比例配合搅拌而成的？复合材料。

钢筋的特点是抗拉强度高，而混凝土的抗拉强度低、抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉应力？，混凝土主要承受压应力？。

6、尺寸一般标注在图样轮廓线之外，不可与__________、__________及符号相交。

当需要标注若干互相平行的尺寸时，应使短尺寸离轮廓线最近？，尺寸线离最外轮廓线的距离一般不小于__________。

7、有些物体内部形状复杂或层次较多，可用__________剖切。

对建筑物多层构造的部分可采用分层局部？剖切。

8、指北针外圆用细实线绘制，圆的直径为24mm。

9、写出下列常用结构构件的代号名称：B板、QL圈梁、YP雨篷、GL过梁。

10、钢筋混凝土构件中的钢筋按其作用可分为受力筋、架力筋、分布筋、箍筋、构造筋。

11、当用剖切平面剖切物体时，只画出物体与剖切平面相交部分的图形称为断面图。

12、总平面图是用来表示整个建筑基地的总体布局,包括新建房屋、构筑物等的位置和朝向，室外场地、道路、绿化等的布置，地形、地貌、标高等以及与原有环境的关系和邻界情况等情况。

《国家制图标准》规定：总平面图的常用比例应为1：500，1：1000，1：2000。

一单选题 (共20题，总分值60分 )1. 圆锥的侧面投影是（）。

（3 分）A. 直角三角形B. 圆形C. 等腰三角形D. 等腰直角三角形2. 平面截切圆柱时，当其平行于圆柱的两条素线，则截交线为（）。

（3 分）A. 矩形B. 椭圆C. 圆形D. 三角形3. 在所平行的投影面上的投影反映线段的实际长度以及其与另外两个投影面的倾角，其它两投影分别平行于相应的投影轴且小于线段的实际长度，原直线在空间中是（）。

（3 分）A. 一般位置直线B. 投影面平行线C. 投影面垂直线4. 平面截切圆锥面时，平面平行于一条素线，则则截交线为（）。

（3 分）A. 双曲线B. 椭圆C. 圆形D. 抛物线5. 正垂面与侧垂面相交，其交线是（）。

（3 分）A. 侧垂线B. 水平线C. 一般线D. 正平线6. 断面图的种类有多种，不包含下列哪项（）。

（3分）A. 移出断面图B. 重合断面图C. 中断断面D. 不重合断面图7. 建筑制图常用线形，粗、中、细线的线宽比例一般为多少（）。

（3 分）A. 1：2：3B. 4：3：2C. 4：2：1D. 1：2：48. 图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为（）b。

（3 分）A. 0.25B. 0.5C. 0.75D. 0.159. 在所垂直的投影面上的投影积聚成线，反映与其他两投影面的倾角；在其它两投影面上的投影为类似形且小于实形，这样的平面是（）。

（3 分）A. 一般位置平面B. 投影面平行面C. 投影面垂直面10. 在配筋图中钢筋带有弯钩，当弯向什么方向时表示钢筋配在上部（）。

（3 分）A. 向下和向左B. 向下和向后C. 向上和向左D. 向下和向右11. 两等直径圆柱轴线正交相贯，其相贯线是（）。

（3 分）A. 空间曲线B. 椭圆C. 直线D. 圆12. 选择正确的三面投影图（）。

（3 分）A.B.C.13. 平面与曲面立体的截交线，一般情况下是一条（）。

（3 分）A. 不封闭的平面曲线B. 封闭的平面曲线C. 不封闭的平面折线D. 封闭的平面折线14. 将形体连同确定其空间位置的直角坐标系，用平行投影法，沿S方向投射到选定的一个投影P上，所得到的投影称为（）。

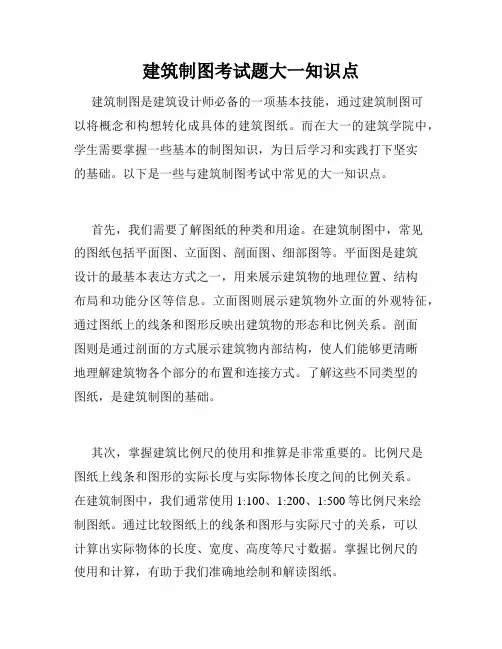

建筑制图考试题大一知识点建筑制图是建筑设计师必备的一项基本技能，通过建筑制图可以将概念和构想转化成具体的建筑图纸。

而在大一的建筑学院中，学生需要掌握一些基本的制图知识，为日后学习和实践打下坚实的基础。

以下是一些与建筑制图考试中常见的大一知识点。

首先，我们需要了解图纸的种类和用途。

在建筑制图中，常见的图纸包括平面图、立面图、剖面图、细部图等。

平面图是建筑设计的最基本表达方式之一，用来展示建筑物的地理位置、结构布局和功能分区等信息。

立面图则展示建筑物外立面的外观特征，通过图纸上的线条和图形反映出建筑物的形态和比例关系。

剖面图则是通过剖面的方式展示建筑物内部结构，使人们能够更清晰地理解建筑物各个部分的布置和连接方式。

了解这些不同类型的图纸，是建筑制图的基础。

其次，掌握建筑比例尺的使用和推算是非常重要的。

比例尺是图纸上线条和图形的实际长度与实际物体长度之间的比例关系。

在建筑制图中，我们通常使用1:100、1:200、1:500等比例尺来绘制图纸。

通过比较图纸上的线条和图形与实际尺寸的关系，可以计算出实际物体的长度、宽度、高度等尺寸数据。

掌握比例尺的使用和计算，有助于我们准确地绘制和解读图纸。

此外，标注和注释也是建筑制图中必不可少的一环。

在绘制图纸时，我们需要在图纸上标注建筑物的参数、尺寸、名称、材料等详细信息，以便日后的施工和使用。

标注应该准确、清晰，并符合相关标准规范。

同时，注释则为图纸上的线条和图形提供解释和说明，使人们能够更好地理解图纸的意图和设计理念。

另外，建筑制图还需要掌握一些基本的符号和图案。

在图纸上，我们通常使用一些符号和图案来表示不同的建筑元素和构造方式。

例如，窗户可以用一个长方形的图案来表示，门可以用一个“T”形的符号来表示，墙壁则可以用实线或虚线的方式表示，屋顶则可以用一系列倾斜的线段表示。

理解这些符号和图案，可以使我们更好地理解和绘制图纸。

最后，正确使用制图工具和软件也是建筑制图考试的重要内容。

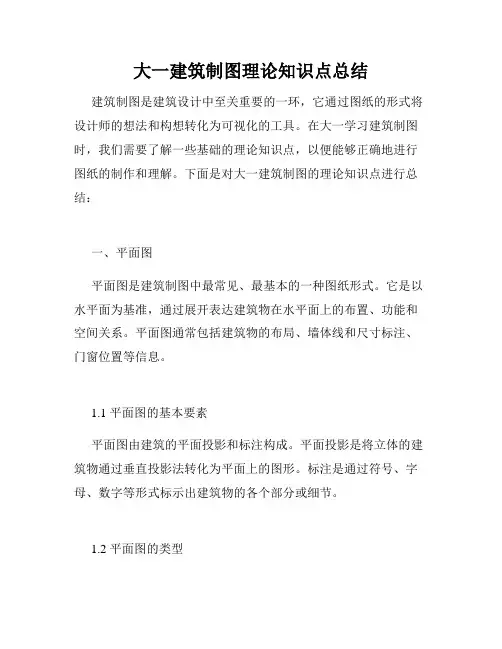

大一建筑制图理论知识点总结建筑制图是建筑设计中至关重要的一环，它通过图纸的形式将设计师的想法和构想转化为可视化的工具。

在大一学习建筑制图时，我们需要了解一些基础的理论知识点，以便能够正确地进行图纸的制作和理解。

下面是对大一建筑制图的理论知识点进行总结：一、平面图平面图是建筑制图中最常见、最基本的一种图纸形式。

它是以水平面为基准，通过展开表达建筑物在水平面上的布置、功能和空间关系。

平面图通常包括建筑物的布局、墙体线和尺寸标注、门窗位置等信息。

1.1 平面图的基本要素平面图由建筑的平面投影和标注构成。

平面投影是将立体的建筑物通过垂直投影法转化为平面上的图形。

标注是通过符号、字母、数字等形式标示出建筑物的各个部分或细节。

1.2 平面图的类型平面图分为总平面图、局部平面图和平面分析图。

总平面图是建筑物整体的平面展示，局部平面图则是对某一部分进行详细的展示，平面分析图用于分析建筑物的布局、交通流线等特定问题。

二、立面图立面图是展示建筑物外立面的图纸形式，通过立面图我们可以了解建筑物的外部形态、结构以及建筑物之间的相对位置关系。

立面图通常包括墙体线、门窗位置、外立面装饰等信息。

2.1 立面图的制作方法立面图的制作需要先进行建筑物的高程测量和横截面的绘制，然后将各个房间的内部结构和外立面等细节表达出来。

2.2 立面图的表达方式立面图的表达方式通常采用立面投影法，即将立体的建筑物通过垂直投影转换为平面上的图形。

在绘制立面图时，需要注意透视关系、比例尺以及窗户、门的形状和位置等细节。

三、剖面图剖面图是展示建筑物纵向切割面的图纸形式，通过剖面图我们可以了解建筑物在纵向的结构、空间布局和层高等信息。

剖面图通常由墙体线、楼梯位置、天花板高度等构成。

3.1 剖面图的制作方法制作剖面图需要对建筑物进行纵向切割，并将切割后的房间结构和细节表达出来。

同时，需要注意剖面图的比例尺和标注。

3.2 剖面图的表达方式剖面图通常采用平面剖面和立面剖面两种方式表达。

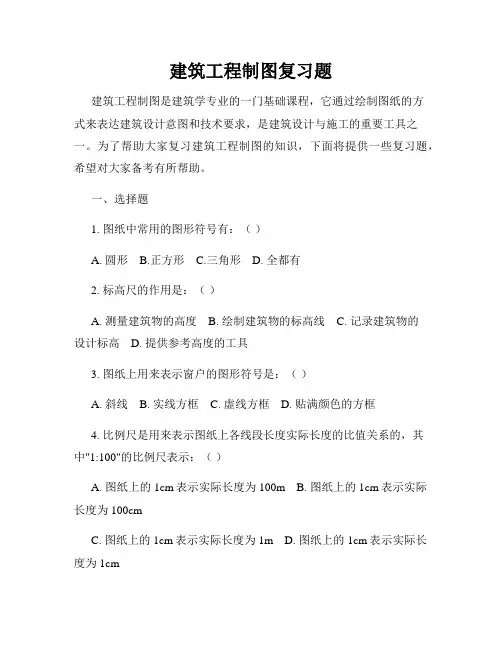

建筑工程制图复习题建筑工程制图是建筑学专业的一门基础课程，它通过绘制图纸的方式来表达建筑设计意图和技术要求，是建筑设计与施工的重要工具之一。

为了帮助大家复习建筑工程制图的知识，下面将提供一些复习题，希望对大家备考有所帮助。

一、选择题1. 图纸中常用的图形符号有：（）A. 圆形B.正方形C.三角形D. 全都有2. 标高尺的作用是：（）A. 测量建筑物的高度B. 绘制建筑物的标高线C. 记录建筑物的设计标高 D. 提供参考高度的工具3. 图纸上用来表示窗户的图形符号是：（）A. 斜线B. 实线方框C. 虚线方框D. 贴满颜色的方框4. 比例尺是用来表示图纸上各线段长度实际长度的比值关系的，其中"1:100"的比例尺表示：（）A. 图纸上的1cm表示实际长度为100mB. 图纸上的1cm表示实际长度为100cmC. 图纸上的1cm表示实际长度为1mD. 图纸上的1cm表示实际长度为1cm5. "立面图"是指：（）A. 建筑物从正面观察的图纸B. 建筑物从侧面观察的图纸C. 建筑物从俯视角度观察的图纸D. 建筑物从底面观察的图纸二、判断题1. 建筑工程制图的基本投影方法有平行投影和透视投影两种。

（）2. 效果图通过添加阴影效果来展示建筑物的外观效果。

（）3. 图纸比例尺是指图纸上各线段长度与实际长度的比值关系。

（）4. 建筑工程制图中的纵断面图是从上向下观察建筑物的剖面图。

（）5. 图纸上的标细尺寸是指最后装饰后的建筑物尺寸。

（）三、填空题1. 建筑工程制图的基本投影方法是__________。

2. 图纸上常用的标准图纸格式是__________。

3. 等轴测图有__________、__________和__________三种。

4. 图纸比例尺是用来表示图纸上各线段长度与__________的比值关系。

5. 平面图中表示窗户的图形符号是__________。

四、应用题1. 根据附图，标注图中A、B、C、D四个点的坐标。

建筑制图大一知识点归纳总结建筑制图是建筑专业中的重要课程之一，对于建筑学生来说，掌握好制图技巧和知识点是非常重要的。

下面是建筑制图大一课程中的一些知识点归纳总结，帮助大家更好地理解和掌握相关内容。

一、建筑制图的基础知识1.建筑制图的基本概念：建筑制图是指将建筑设计师的构思和意图通过图纸的形式表达出来的技术方法和过程。

2.建筑制图的分类：建筑制图可以分为平面图、立面图、剖面图等不同类型的图纸。

3.建筑制图的常用标准符号：建筑制图中会使用一些标准符号，如建筑平面图中的墙体符号、门窗符号、家具符号等。

二、建筑制图的基本技能1.绘制比例尺：建筑制图中常用的比例尺有1:100、1:200、1:500等，掌握正确绘制比例尺的方法是非常必要的。

2.线条的处理：建筑制图中线条的处理对于整体效果的美观度有着重要作用，掌握线条的处理技巧可以使图纸更加清晰明了。

3.标注和注释：在建筑制图中，标注和注释是不可或缺的，标注了建筑物的各种尺寸、名称、材料等信息，以便理解和施工。

三、平面图制作1.建筑平面图的概念和分类：建筑平面图是指建筑物的上、下、左、右四个方向的水平切面图，包括布置图、立柱布置图、墙体平面图等。

2.建筑平面图的绘制方法：绘制建筑平面图要先确定建筑结构和布局，然后按照比例绘制，并标注相应的尺寸和材料信息。

四、立面剖面图制作1.建筑立面图的概念和分类：建筑立面图是指建筑物的正面、背面等垂直切面图，包括主立面图、细部立面图等。

2.建筑立面图的绘制方法：绘制建筑立面图要先确定建筑物的外观和细部构造，然后按照比例绘制，并标注相应的尺寸和材料信息。

3.建筑剖面图的概念和分类：建筑剖面图是指建筑物的垂直切面图，主要用于展示建筑物内部的结构和布置。

4.建筑剖面图的绘制方法：绘制建筑剖面图要先确定切面的位置和方向，然后按照比例绘制，并标注相应的尺寸和材料信息。

五、建筑制图的注意事项1.准确性：建筑制图要求准确无误，不得有误导性的标注和注释，以免影响建筑物的施工和使用。

第一章1、图纸幅面的简称是（图幅）2、建筑制图的基本单位是（b ）3、下列关于尺寸界线、尺寸线、尺寸起止符号说法有误的一项是（图样本身的任何图线均可用作尺寸线）4、绘制尺寸界线时应采用（细实线）5、绘制尺寸起止符号时应采用（中粗断线）6、下列关于尺寸数字说法有误的一项是（图样上的尺寸，应以尺寸数字为准，当然也可从图上直接量取）7、下列关于尺寸的排列与布置说法有误的一项是（尺寸宜标注在图样轮廓以内，可与图线、文字等相交）8、尺寸起止符号倾斜方向与尺寸界线应成（45 ）9、图样轮廓线以外的尺寸线，距图样最外轮廓线之间的距离，不宜小于（10 ）10、平行排列的尺寸线的间距，宜为（7~10mm ）11、下列关于半径、直径、球的尺寸标注说法有误的一项是（标注圆的直径尺寸时，直径数字前不得加直径符号）12、图纸上限定绘图区域的线框是指（图框）13、标注球的半径尺寸时，应在尺寸前加注符号（ SR）14、标注圆弧的弧长时，表示尺寸线应以（该圆弧同心的圆弧线表示）15、下列关于角度、弧长、弦长的标注说法有误的一项是（标注圆弧的弦长时，起止符号用中粗短线表示）16、在薄板板面标注板厚尺寸时，应在厚度数字前加厚度符号（T ）17、下列关于正方形、坡度、非圆曲线等尺寸标注说法有误的一项是（坡度禁止用直角三角形标注）18、下列关于尺寸的简化标注说法有误的一项是（对称构配件采用对称省略画法时，该对称构配件的尺寸线应不超过对称符号）19、制图前的准备工作不包括（检查图样、修正错误）20、一般制图的第一个步骤是（绘制图样底稿）21、一般制图的最后一个步骤是（图纸整理）22、圆弧连接的关键是根据已知条件，确定（连接圆弧的圆心和切点）23、幅面代号为A4的图纸长、短边尺寸分别是（ 297mm、210mm）24、在平面图形中确定尺寸位置的点、直线称为（尺寸基准）25、用于确定平面图形中各个组成部分的形状和大小的尺寸是（尺寸定型）26、用于确定平面图形中各个组成部分的相对位置的尺寸是（尺寸定位）27、一个工程设计中，每个专业所使用的图纸除去目录及表格所采用的A4幅面，一般不多于（2 ）28、图形与实物相对应的线性尺寸之比称为（比例）29、图形与实物相对应的线性尺寸之比称为（1 ）30、图样及说明中的汉字宜采用（长仿宋体）31、制图的基本规定要求数量的数值注写应采用（正体阿拉伯数字）32、图纸中的拉丁字母、阿拉伯数字与罗马数等如需写成斜体字，其斜度应是从字的底线逆时针向上倾斜（75 ）第二章1、在制图中，把光源称为（投影中心）2、平行投影法又分为（正投影法和斜投影法）3、在建筑制图中，最常用的投影法是平行投影法中的（正投影法）4、形成物体的最基本几何元素包括（点、直线和平面）5、点的正投影仍然是点，直线的正投影一般仍为直线（特出情况例外），平面的正投影一般仍为原空间几何形状的平面（特出情况例外），这种性质称为正投影的（同素性）6、点在直线上，点的正投影一定在该直线的正投影上，点、直线在平面上，点和直线的正投影一定在该平面的正投影上，这种性质称为正投影的（同素性）7、线段上的点将该线段分成的比例，等于点的正投影分线段的正投影所成的比例，这种性质称为正投影的（定比性）8、两直线平行，它们的正投影也平行，且空间线段的长度之比等于它们正投影的长度之比，这种性质称为正投影的（平行性）9、当线段或平面平行于投影面时，其线段的投影长度反映线段的实长，平面的投影与原平面图形全等，这种性质称为正投影的（全等性）10、当直线垂直于投影面时，其直线的正投影积聚为一个点，这种性质称为正投影的（积聚性）11、H面是指（水平投影面）12、在制图中，把光线称为（投影线）13、W面是指（侧立投影面）14、V面是指（正立投影面）15、在H面上得到的正投影图叫（水平投影图）16、在V面上得到的正投影图叫（正面投影图）17、在W面上得到的正投影图叫（侧面投影图）18、投影面展开之后，W、H两个投影都反映形体的宽度，这种关系称为（宽相等）19、投影面展开之后，V、W两个投影上下对齐，这种关系称为（高平齐）20、投影面展开之后，V、H两个投影左右对齐，这种关系称为（长对正）21、正投影图是（用平行投影的正投影法绘制的多面投影图）22、下面关于正投影图特性说法有误的一项是（正投影图能反映形体各主要侧面的真实形状和大小）23、在制图中，把承受影子的面称为（投影面）24、轴测投影图是（用平行投影的正投影法绘制的单面投影图）25、下面关于轴侧投影图相关说法有误的一项是（轴侧投影图能反映形体各主要侧面的真实形状和大小）26、透视投影图是（用中心投影法绘制的单面投影图）27、下面关于透视投影图相关说法有误的一项是（透视投影图与照相原理一致，它是以人眼为投影中心）28、标高投影图是（是在物体的水平投影上加注某些特征面、线以及控制点的高度数值的单面正投影）29、在制图中，形成投影的方法称为（投影法）30、中心投影法中，当投影中心与投影面距离不变的情况下，形体距投影中心愈近，则影子（愈大）31、投影中心在有限的距离内，发出锥状的投影线，用这些投影线作出的形体的投影，称为（中心投影）32、当投影中心移至无限远处，投影线按一定的方向平行的投射下来（形成柱状），用平行投射线作出形体的投影，称为（平行投影）33、平行投影法的投影线相互平行，若形体离投影面愈远，则投影大小（不变）34、当投影线倾斜于投影面时所作出的平行投影，称为（斜投影）第三章1、构成形体最基本的几何元素是（点）2、在投影理论中，对于物体只研究其形状、大小、位置，而它的物理性质、化学性质都不涉及到，这种物体称为（形体）3、点的正面投影和侧面投影的连线垂直于（OZ轴）4、点在某一投影面上的投影是（点5、投影法中规定空间点选用字母是应（大写字母）6、投影法中规定，空间点在H面的投影选用字母是应（小写字母）7、投影法中规定，空间点在V面的投影选用字母是应（右上角加一撇的小写字母）8、投影法中规定，空间点在W面的投影选用字母是应（右上角加两撇的小写字母）9、如果空间点的位置用A（x，y，z）形式表示，那么它的H面投影的坐标应为（a（x，y，0））10、如果空间点的位置用A（x，y，z）形势表示，那么它的V面投影的坐标应为（a’（x，0，z））11、如果空间点的位置用A（x，y，z）形势表示，那么它的W面投影的坐标应为（a’’（0，y，z））12、比较x坐标的大小，可以判断两点某方向的位置关系，通常x坐标大的点在（左）13、比较y坐标的大小，可以判断两点某方向的位置关系，通常y坐标大的点在（前）14、比较z坐标的大小，可以判断两点某方向的位置关系，通常z坐标大的点在（左15、平行于一个投影面，倾斜于另两个投影面的直线，称为（投影面平行线16、与H面平行的直线称为（不能确定17、与V面平行的直线称为（正平线18、与W面平行的直线称为（侧平线19、垂直于某一投影面的直线，称为（投影面垂直线20、下列关于重影点投影可见性的判别方法说法有误的一项是（对水平重影点，观者从上向下看，上面一点看得见，下面一点看不见21、水平投影重合的两个点，称为（不能确定22、直线在三面投影体系中，按其对投影面的相对位置可分为（投影面平行线、投影面垂直线和一般位置直线23、下列关于投影面平行线特性说法有误的一项是（直线在另两个投影面上的投影，垂直于相应的投影轴24、下列关于投影面垂直线特性说法有误的一项是（直线在所垂直的投影面上的投影反映实长25、与H面垂直的直线称为（铅垂线26、与W面垂直的直线称为（侧垂线27、与V面垂直的直线称为（正垂线28、与三个投影面都倾斜的直线，称为（一般位置直线29、两直线相交的交点个数是（130、在投影图上，如果两直线有两同面投影，而交点的连线不垂直于相应的投影轴，则两直线的关系是（相交31、直角的一边平行于某一投影面，则该直角在该投影面上的投影是（直角32、如果两直线在某一投影面上的投影互相垂直，而且其中有一条直线平行于该投影面，则两直线在空间位置的关系是（垂直33、与一个投影面平行的平面称为（投影面平行面34、与一个投影面垂直的平面称为（投影面垂直面35、平行于H面的平面称为（水平面36、平行于W面的平面称为（侧平面37、平行于V面的平面称为（正平面38、垂直于H面的平面称为（铅锤面39、垂直于W面的平面称为（侧垂面40、垂直于V面的平面称为（正垂面41、下列关于投影面平行面说法错误的一项是（水平面的V面和W面投影积聚为一点42、下列关于投影面平行面说法错误的一项是（水平面的V面和W面投影积聚为一点43、下列几何元素不可用来确定平面的是（一直线和线内一点44、如果直线经过平面上的两个点，则直线与平面的关系是（直线必定在平面内45、如果直线经过平面上一点，且平行于平面上的一条直线，则直线与平面的关系是（直线必定在平面内46、平面内对投影面的最大斜度线与平面内的该投影面的平行线两者的关系是（垂直47、平面内对其投影面倾角最大的某一条直线称为（最大斜度线48、下列关于直线与平面相交说法错误的一项是（直线与平面相交有两个交点49、当两个铅垂面相交，其交线应为一（铅垂线50、当两个正垂面相交，其交线应为一（正垂线51、当两个侧垂面相交，其交线应为一（侧垂线52、下列关于平面与平面相交说法错误的一项是（平面与平面相交有两个交点第四章1、基本形体可分为两大类，分别为（平面立体和曲面立体2、正三棱柱放置位置为上下三角形底面为水平面，则其W面投影形状为（矩形, 直线3、正三棱柱放置位置为上下三角形底面为水平面，则其V面投影形状轮廓为（矩形, 直线4、下列关于棱台说法错误的一项是（正四棱台上下底面为水平面，左右侧面为正垂面，则前后侧面为铅垂面5、下列各形体均属于曲面立体的是（球体、圆锥体、圆柱体6、某圆柱其轴线垂直于水平面，其上下底面为水平圆，则圆柱面上各素线为（铅垂线7、下列关于圆锥及投影作图方法说法有误的一项是（圆锥底面为水平圆时，其正面投影和侧面投影积聚为正平线8、下列关于圆球及投影作图方法说法有误的一项是（球面的三个投影为三个大小不等的圆9、下列关于截交线说法有误的一项是（曲面体截交线的形状一定是由直线段围成的平面多边形10、下列关于圆柱截交线说法有误的一项是（当截平面平行于圆柱轴线时，它与圆柱面的截交线为一圆形11、平面切割圆锥时，根据平面与圆柱轴线的相对位置的不同，其截交线的形状不可能为（四边形12、平面立体又分为（棱柱体和棱锥体13、平面切割圆球时，其截交线的形状为（圆形14、平面切割圆球时，其截交线的投影不可能是（四边形15、下列关于圆球截交线说法有误的一项是（当截平面与投影面垂直时，截交线圆在投影面上的投影为抛物线16、相贯体表面的交线称为（相贯线17、下列关于形体相贯线说法有误的一项是（两曲面立体相交，其相贯线通常为平面多边形18、下列关于平面立体和曲面立体的相贯说法有误的一项是（绘制相贯线时，应先求每段曲线和直线，再求出曲线和直线的转折点19、两曲面体的相贯线的形状绝大多数为（平面直线20、侧棱垂直于底面的棱柱为（直棱柱21、侧棱倾斜于底面的棱柱为（斜棱柱22、当直棱柱的底面为正多边形时，称为（正棱柱23、当长方体放置位置为上下底面为水平面，前后两个侧面为正平面，则左右两个侧面为（侧平面24、当长方体放置位置为前后两个侧面为正平面，则左右两个侧面为侧平面，则上下底面为（水平面25、正六棱柱放置位置为上下底面为水平面，前后两个侧面为正平面，则左右四个侧面为（铅垂面26、当长方体放置位置为上下底面为水平面，左右两个侧面为侧平面，则前后两个侧面为（侧平面第五章1、下列关于组合体相关说法有误的一项是（绘制组合体的投影图最后一步是进行形体分析2、为能正确、迅速、清晰地画出组合体的三面投影图，首先应（进行形体分析3、读图的基本方法可概括为两类，分别为（形体分析和线面分析第六章1、下列关于轴侧投影图性质说法有误的一项是（形体上平行于某坐标轴的直线，其轴测投影垂直于相应的轴测轴2、下面关于轴侧图相关说法有误的一项是（正轴测图投影方向垂直于投影面，比较接近人的视觉第七章1、将形体的某一局部结构形状向基本投影面作正投影，所得到的投影图称为（局部视图2、为了表达形体倾斜于基本投影面部分的真实形状，可以设置一个与该部分表面平行的辅助投影面，然后将该部分向辅助投影面作正投影，所得到的视图称为（斜视图3、下列关于剖面图相关说法有误的一项是（对剖切面没有切到、但沿投射方向可以看见部分的轮廓线不得用中粗实线画出4、假想用剖切平面将物体切断，仅画出该剖切面与物体接触部分的图形，并在该图形内画上相应的材料图例，这样的图形称为（基本视图识图、读图1、在图1中，与投影面V平行的直线有（ 2 ）条2、在图1中，与投影面V垂直的直线是（ BC）3、在图1中，所有投影面上的重影点有（ 2 ）个4、在图1中，C点W面的投影点是（ D点）5、在图2中，与投影面H平行的平面有（△ABC ）6、在图2中，与投影面V垂直的平面有（ 2 ）个7、在图2中，侧垂面是（△AEF）8、在图2中，与三个投影面都倾斜的平面是（△ACE ）9、在图3中，点A与点B是（ V面）重影点10、在图4中，平行于V投影面的直线共（ 2 ）条11、在图4中，垂直于W投影面的平面共（ 2 ）个12、图4中的物体应为（棱台）13、图4中的所有投影面上的重影点共有（ 10 ）个14、图4中直线AB和BC的夹角为（钝角）15、在图3中，点A在点B的（正前方）16、在图5中，点A在点B的（右下方17、在图5中，直线EC为（正垂线18、在图5中，平行于H投影面的直线共（119、在图5中，在B点右下方的点有（220、图6中的物体应为（棱柱21、图6中的所有投影面上的重影点共有（16）个22、图6中直线AB和BC的夹角为（钝角23、图6中，铅垂面应为（ 2）个24、图6中，侧垂线应为（4）条25、图7中，直线AB的实际长度为（15mm26、图7中，直线AB与水平面的夹角为（30o27、图7中，直线AB为（正平线28、图7中，点A位于点 B 的左下方（29、图8中，各投影面上的重影点共有（8）个30、图8中水平面总共有（231、图8中的铅垂面为（平面ABCD32、图8中，平面ADHE垂直于（W面33、图8中，C点的正面重影点为（B点34、在图9中，在C点后方的点为（A点、B点35、在图9中，在B点左方的点有（1）个36、如图10所示，直线AB和直线BC的位置关系是（垂直相交37、图10中，直线BC为（水平线38、图11中直线AG和CD的位置关系为（垂直39、如图12所示，直线AB与CD的位置关系为（交叉40、图13中直线AB与平面P交于点K（未给出）；图14中直线CD与平面Q交于点J（未给出）。

大一建筑制图考试的知识点在大一建筑制图考试中，掌握一定的知识点对于顺利完成考试任务至关重要。

下面将介绍几个常见的考试知识点，以帮助你更好地应对考试。

一、建筑制图基础知识1. 建筑制图的分类：平面图、立面图、剖面图等。

2. 常用的建筑制图符号和标注：例如常见的墙体、门窗、家具等符号的表示，以及标注方法和规范。

3. 图纸比例的选择：根据不同的需求，选择适当的比例进行绘制，如1:100、1:50、1:20等。

4. 建筑尺度的转换：掌握如何将实际尺寸转换为图纸上的比例尺寸。

二、平面图绘制1. 平面图的图例设计：了解如何设计平面图的图例，使其简洁直观，方便阅读和理解。

2. 基本建筑元素的绘制：包括墙体、房间、门窗、楼梯等的绘制方法和标注要求。

3. 平面图的投影方法：掌握不同投影方法，如等角投影、轴测投影等，以及各自的特点和应用场景。

三、立面图绘制1. 立面图的表达方式：熟悉立面图的表达规范，包括线条粗细、阴影处理、材质表现等。

2. 立面图中的建筑要素：绘制建筑立面时，要注意窗户、梁柱、装饰物等细节的准确表达和标注。

四、剖面图绘制1. 剖面图的绘制方法：了解剖面图的绘制步骤和要求，包括设置切面线、填充材料、标注高度等。

2. 剖面图中的构造细节：掌握绘制剖面图时需要注重的构造细节，如钢筋、楼板厚度、墙体结构等。

五、建筑标高1. 建筑标高的概念：了解建筑标高的定义和作用，以及与标高相关的术语，如绝对标高、相对标高等。

2. 标高的表示方法：掌握标高的表示方法，如用数字、字母和符号等表达。

六、CAD软件运用1. CAD软件的基本操作：熟悉CAD软件的界面、工具栏和快捷键等基本操作方法。

2. CAD绘图的基本命令：了解绘图过程中常用的命令，如绘制直线、矩形、圆等。

3. CAD图层和图框的管理：掌握CAD图层和图框的创建、编辑和管理，以便更好地组织图纸内容。

总结：大一建筑制图考试的知识点包括建筑制图基础知识、平面图绘制、立面图绘制、剖面图绘制、建筑标高和CAD软件运用等。

建筑制图复习资料一：单项选择1．房屋建筑制图标准规定，粗实线一般用于（）。

A.主要可见轮廓线B.可见轮廓线C.不可见轮廓线 D。

尺寸线、尺寸界线及图例线2．当比例为5：1时，图上量得长度为60mm，实际长度为( ）mm。

A.12B.15C.30 D。

3003．一个完整的尺寸所包含的四个基本要素是（）。

A。

尺寸界线、尺寸线、数字和箭头B. 尺寸线、起止符号、箭头和尺寸数字C。

尺寸界线、尺寸线、尺寸数字和单位D。

尺寸界线、尺寸线、尺寸起止符号和数字4．工程图纸一般是采用（）原理绘制。

A．中心投影法 B．平行投影法 C．斜投影法 D．正投影法5．水平投影和侧面投影应满足（）的投影规律。

A．宽相等 B．长对正 C．高平齐 D．长、宽、高都相等6．已知E点距H、V、W面的距离分别为10、5、20；F点在E点上方5，左方10,前方15,由此可知F的坐标为（）.A.(15，30，35）B.(30，20，15）C。

(15,20，30） D。

（10，20，5）7．某平面图形的正面投影为一直线,该平面为（ )。

A.正垂面 B。

侧垂面 C.水平面 D。

铅垂面8．确定组成建筑形体的各基本形体形状大小的尺寸称为（）。

A．基本尺寸 B．定形尺寸 C．定位尺寸 D．总体尺寸9．正面和水平投影图所对应的侧面投影图为（ )。

A B C D10．（ )主要用于识读以叠加方式形成的组合体投影图.A.形体分析法 B。

线面分析法 C。

解析法 D.叠加法11．正轴测图是（ ).A。

单一中心投影 B. 单一斜投影C。

多面正投影 D. 单一正投影12．下列投影图中正确的1 1剖面图是( )。

1-1A 111-1B 1-1C 1-1D13．在建筑平面图中有剖切位置符号及编号 ，其对应图为 ( ）.A. 断面图、从上向下投影B. 断面图、从下向上投影 C 。

断面图、从后向前投影 D. 断面图、从前向后投影 14．（ ）主要用来确定新建房屋的位置、朝向以及周边环境关系。

大一工程制图第一章知识点工程制图是工程技术人员必备的基本技能之一。

它通过使用专门的图形语言，将工程设计方案的信息以图形的形式呈现出来，使人们能够更直观地理解和交流设计意图。

在大一的学习过程中，我们将接触到第一章的一些基本知识点，下面我将逐一介绍。

1. 工程制图的分类工程制图可以分为工业制图、建筑制图和土木制图等多个专业领域。

每个领域都有其独特的标准和规范。

其中，工业制图主要用于机械、电子、电气和航空等工程领域；建筑制图用于建筑设计和结构计算等方面；土木制图则是针对土木工程设计和建设的需求。

了解这些不同领域的分类，对于我们进行后续学习和应用都非常重要。

2. 制图工具和材料在进行工程制图时，我们需要掌握一些基本的制图工具和材料。

包括各种绘图工具（例如直尺、三角板、量角器和曲线板等）、绘图纸和涂图材料（如铅笔、钢笔、彩色铅笔和印制图等）。

熟练地使用这些工具和材料，能够提高我们的制图效率和质量。

3. 坐标系和尺度坐标系和尺度是工程制图中重要的概念。

坐标系用于确定物体在平面上的位置，常见的坐标系有直角坐标系和极坐标系。

而尺度则决定了绘图与实际尺寸之间的比例关系，通常用比例尺或图形尺来表示。

理解和运用坐标系和尺度对于准确地表达设计意图至关重要。

4. 制图规范和符号在进行工程制图时，各个领域都有其特定的制图规范和符号集。

这些规范和符号用于统一图纸的表达方式，使得不同人员能够更好地理解和解读图纸内容。

例如，机械制图中常见的符号有螺纹、轴线和尺寸标注；电气制图中常见的符号有电源、开关和电阻等。

掌握并正确使用这些规范和符号，能够提高工作效率和减少误解。

5. 投影方法和视图投影方法是将三维物体投影到二维图纸上的方法。

常见的投影方法有平行投影和透视投影。

而视图则是通过不同的投影方法，将物体从不同角度观察后的图形呈现在图纸上。

例如，主视图、俯视图和剖视图等。

理解和运用投影方法和视图，能够帮助我们准确地描述物体的形状和结构。
