建筑制图及投影知识基本

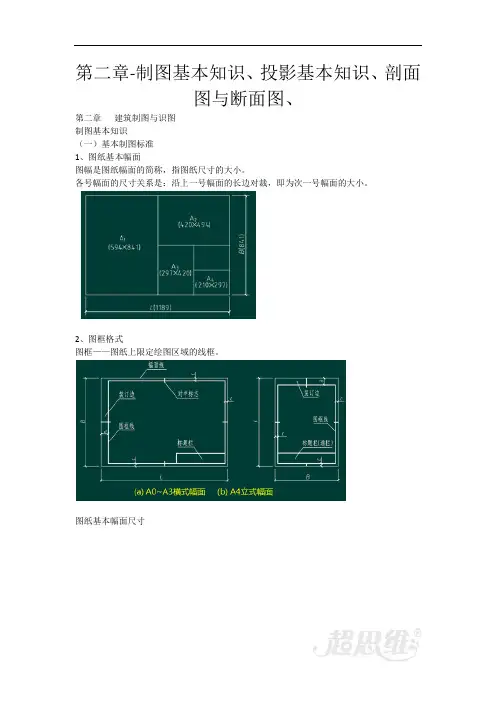

第二章-制图基本知识、投影基本知识、剖面图与断面图、第二章建筑制图与识图制图基本知识（一）基本制图标准1、图纸基本幅面图幅是图纸幅面的简称，指图纸尺寸的大小。

各号幅面的尺寸关系是：沿上一号幅面的长边对裁，即为次一号幅面的大小。

2、图框格式图框——图纸上限定绘图区域的线框。

图纸基本幅面尺寸3、标题栏——位于图纸右下角与图框线相接。

用来填写图名、制图人名、设计单位、图纸编号、比例等内容。

4、比例——是图中图形与其实物相应要素的线性尺寸之比(线性尺寸是指能用直线表达的尺寸，如直线的长度、圆的直径等) 。

5、字体（1）汉字：长仿宋体（国家正式公布的简化字，宽约为高的2/3）。

5、字体（2）数字和字母:图样上的数字有阿拉伯数字和罗马数字；字母有拉丁字母与希腊字母。

6、图线（1）图线型式及应用（2）图线的画法（注意事项）①同一图样中，同类图线的宽度应基本一致。

虚线、点画线及双点画线的线段长度和间隔应各自大致相等。

②相互平行的图线，其间隙不宜小于其中粗线的宽度，且不宜小于0.7mm。

③绘制图形的对称中心线、轴线时，其点画线应超出图形轮廓线外3mm～5mm，且点画线的首末两端是长划，而不是短划；用点画线绘制圆的对称中心线时，圆心应为线段的交点。

④在较小的图形上绘制点画线、双点画线有困难时，可用细实线代替。

⑤虚线、点画线、双点画线自身相交或与其他任何图线相交时，都应是线、线相交，而不应在空隙处或短划处相交，但虚线如果是实线的延长线时，则在连接虚线端处留有空隙。

⑥图线不得与文字、数字或符号重叠、混淆，当不可避免时，应首先保证文字等的清晰。

7、尺寸标注尺寸用来确定图形所表达物体的实际大小。

尺寸数字的单位，除总平面图上的尺寸单位和标高的单位以“m”为单位外，其余尺寸均以“mm”为单位，在施工图中尺寸数字后不注写单位。

尺寸的组成与标注示例（1）尺寸的组成1) 尺寸界线（细实线）——用来表示尺寸的度量范围。

用细实线绘制，并可用图形的轮廓线、轴线或对称中心线代替。

第一章投影基本知识一、教学目的；掌握点、直线、平面的三面投影及作图方法二、教学方法：黑板教学与多媒体教学相结合三、教学手段：课堂教学和课后辅导相结合四、学时分配：讲课学时为2学时五、重点、难点：难点： 1.点的三面投影及直角作标的关系2.平面上点和直线的作图方法六、辅导安排：课后安排辅导七、教学内容1.1 投影的基本知识一、投影法：概念：是从自然现象中抽象出来的，用来使空间形体产生平面图形，并通过投影图分析空间形体，在预设平面上表示空间图形的方法。

1、中心投影法：其模型由投影面P和投影中心S组成，SA为投影线，投影线SA与平面P交点a，即为空间点A的中心投影，中心投影不能反映空间物体的真实形状，比实形大。

中心投影法：投影线都从投影中心出发的投影法。

2、平行投影法：投影线都互相平行的投影法，所得投影为平行投影，平行投影法分为正投影法和斜投影法。

正投影法（直角投影法）：投影方向垂直与投影面所得投影为正投影斜投影法：投影方向倾斜于投影面，所得的投影为斜投影机械图样中一般都采用正投影，反映空间形体的真实形状。

（如图1-1）图1-11.2正投影的基本性质1、具有不变性（1）空间点又有唯一投影，点的一个投影不能确定点的空间位臵（2）直线的投影一般情况下，仍为直线，点在直线上，点的投影必在直线上的投影上（3）与投影面平行的直线的投影反映直线的实长与投影面平行的平面的投影反映平面的实形（4）空间平行的两线段，其投影仍然平行2、等比性（1）直线上点分割线段之比等于其投影长度之比（2）两平行线段之比等于其投影长度之比3、积聚性（1）直线垂直与投影面，其投影积聚为一点（2）平面垂直与投影面，其投影积聚为一直线4、相似性（1）直线倾斜于投影面，直线长度缩短，仍为直线（2）平面倾斜于投影面，投影是类似形，面积缩小总结：直线垂直投影面，投影积聚点，直线平行投影面把实形现，直线倾斜于投影面长度缩短，形不变。

1.3点的投影点是最基本的几何元素，由正投影的特性可知，由于点的一个投影不能确定点的空间位臵，因此我们常把几何形体放在两个或更多个互相垂直的投影面之间，向它们做投影形成多面投影一、点在三投影面体系中的投影1、三投影面体系的建立水平投影面——H，正投影面——V,侧立投影面——W2、点在三投影面体系中的投影如图1-2图1-2（1）立体图：空间点A向V面垂直的投影线，与投影面交于;;;a;, a;为点A的正面投影，向H、W面作垂直的投影线得水平投影a和侧面投影。

第一部分建筑工程图的基本知识•一、建筑工程图及其作用是按国家的规范、标建筑工程图------是按国家的规范、标•建筑工程图准，用投影的方法绘制而成的表达建筑工程物体的形状、大小的图样。

•由于建筑工程图能正确地表达房屋建筑物的形状、大小、构造及有关技术要求等内容，所以它是表达设计意图、交流技术和指导施工的重要工具。

因此，工程图样被喻为“工程界的语言”。

工程界的语言”•建筑工程图的作用•1、是审批建筑工程项目的依据•2、是备料和施工的依据•3、是工程质量检查和竣工验收及评定的依据•4、是编制概算、预算和决算及审核工程造价的依据•二、施工图的种类特点和识读方法•（一）施工图的种类•房屋施工图由于专业分工不同，一般分为建筑施工图、结构施工图和设备施工图（水暖电施工图）。

各专业图纸又分为基本图和详图两部分。

•1．总说明：主要说明工程的概貌和总的要求。

内容包括工程设计依据(如建筑面积、造价以及有关的地质、水文、气象资抖)，设计标准(建筑标准、结构荷载等级、抗震要求、采暖通风要求、照明标准)；施工要求(如施工技术及材料的要求等)。

一般中小型工程的总说明放在建筑施工图内。

•2．建筑施工图（建施）：主要表示建筑物的总体布局、外部造型、内部布置、细部构造、装修和施工要求等。

基本图包括总平面图、建筑平面图、立面图和剖面图等，详图包括墙身、楼梯、门窗、厕所、屋檐及各种装修、构造的详细做法。

•3．结构施工图（结施）：主要表示承重结构的布置情况、构件类型及构造和作法等。

基本图包括基础图、柱网平面布置图、楼层结构平面布置图、屋顶结构平面布置图等。

详图包括柱、梁、楼板、楼梯、雨篷等。

•4．设备施工图（设施）：分别是水施、暖施、电施等。

它们主要表示管道与设备的布置和走向、构件作法和设备的安装要求等。

这几个专业的共同特点是基本图都是由平面图、轴测系统图或系统图组成，详图有构件配件制作或安装图。

•（二）识读房屋建筑图的方法•识读房屋建筑图必须具备一定的投影知识、形体的各种图示方法和建筑制图标准的有关规定。

第一章 投影基本知识§1-1 1-2 投影概念及正投影特性一.教学目的掌握点在两投影面体系和三投影面体系中的投影及点的投影特性。

理解重影点的概念、判断重影点的可见性。

了解两投影面体系中的分角和各分角中点的投影。

掌握空间两点的相对位置。

二.教学重点讲课重点：两投影面体系、三投影面体系的建立及点的投影特性，空间两点的相对位置关系。

三.教学难点如何清楚地讲述的点的投影特性，在学习初期，有效地帮助学生建立良好的空间思维。

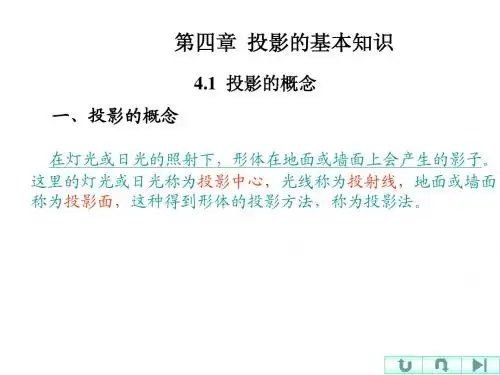

四.布置作业习题集一.投影法的形成影子与投影概念的区别：1.物体在光源的照射下会出现影子2.光源发出的光线，假设能透过形体而将各个顶点和各条侧棱都在平面P上投落它们的影，这些点和线的影将组成一个能够反映出形体各部分形状的图形，这个图形称为形体的投影（简单的说：形体通过投影线在投影面上产生的投影）。

²投影形成的三要素：形体、投射线和投影面。

²投影法中的空间形体，只研究它们的空间形状，而不涉及它们的制造材料、重量、质量分布是否均匀等物理性质。

二.投影的分类1.中心投影——光源s通常称为投影中心，当投影中心在有限的距离内，发出放射状的投影线，这些投影线形成的投影称为中心投影（或投射线集中一点时产生的投影）。

2.平行投影——投影中心在无限远处，发出平行的投影线，这些平行投影线形成的投影称为平行投影（或平行投射线产生的投影）。

在平行投影中，根据投影线与投影面的倾角不同，又分为正投影和斜投影两种。

1)正投影——平行投射线垂直投影面2)斜投影——平行投射线倾斜投影面中心投影与平行投影的投影特性：æ中心投影：如果改变形体与投射中心或投影面的距离，其投影的大小随之变化，度量性较差。

æ平行投影：投影不随形体与投射中心或投影面的距离的改变而改变，度量性好；且当空间形体的某一平面与投影面平行时，起头亚反映该平面的真实形状和大小。

（后一特性是平行投影的一个非常重要的特性）三.投影法的应用1.利用中心投影法画透视图特点：逼真、形象、直观。
